Ультразвуковая допплеровская диагностика в клинике

под редакцией Ю.М. Никитина и А. И. Труханова

ОГЛАВЛЕНИЕ

Глава 1. ФИЗИКО-ТЕХНИЧЕСКИЕ ОСНОВЫ УЛЬТРАЗВУКОВОЙ ДОППЛЕРОГРАФИИ

А.И. Труханов

Глава 2. НОВЫЕ УЛЬТРАЗВУКОВЫЕ ТЕХНОЛОГИИ В КЛИНИЧЕСКОЙ ПРАКТИКЕ

А. В. Зубарев

Глава 3. УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ПОРАЖЕНИЙ СОСУДОВ ДУГИ АОРТЫ И ОСНОВАНИЯ МОЗГА

Ю.М. Никитин

Глава 4. УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ЦЕРЕБРОВАСКУЛЯРНЫХ НАРУШЕНИЙ У НОВОРОЖДЁННЫХ ДЕТЕЙ

Е.А. Зубарева

Глава 5. ВЕНОЗНЫЕ ДИСГЕМИИ И ВЕРТЕБРОГЕННАЯ НЕДОСТАТОЧНОСТЬ ЦЕРЕБРАЛЬНОЙ ГЕМОДИНАМИКИ У ДЕТЕЙ

А.В. Андреев, М.Ф. Абрамова

Глава 6. ТРАНСКРАНИАЛЬНАЯ ДОППЛЕРОГРАФИЯ В ДЕТЕКЦИИ ЦЕРЕБРАЛЬНОЙ ЭМБОЛИИ

А. Н. Кузнецов

Глава 7. ЦВЕТОВОЕ ДУПЛЕКСНОЕ СКАНИРОВАНИЕ В ДИАГНОСТИКЕ ПАТОЛОГИЧЕСКОЙ ИЗВИТОСТИ ВНУТРЕННИХ СОННЫХ АРТЕРИЙ

В. П. Куликов, Н.П. Хорее, Ю.В. Смирнова

Глава 8. ЦВЕТОВОЕ ДУПЛЕКСНОЕ СКАНИРОВАНИЕ И ТРАНСКРАНИАЛЬНАЯ ДОППЛЕРОГРАФИЯ ПРИ ОБСТРУКТИВНЫХ НАРУШЕНИЯХ ЦЕРЕБРАЛЬНОГО ВЕНОЗНОГО КРОВООБРАЩЕНИЯ

С. Е. Семёнов

Глава 9. РЕГУЛЯЦИЯ МОЗГОВОГО КРОВООБРАЩЕНИЯ И УЛЬТРАЗВУКОВЫЕ МЕТОДЫ ЕЁ ОЦЕНКИ

В.Б. Семенютин, Д.В. Свистов

Глава 10. КЛИНИКО-ИНСТРУМЕНТАЛЬНАЯ ДИАГНОСТИКА СМЕРТИ МОЗГА

И.Д. Стулин

Глава 11. ЦВЕТОВОЕ ДУПЛЕКСНОЕ СКАНИРОВАНИЕ В ОФТАЛЬМОЛОГИИ

Е. А. Катькова

Глава 12. ЦВЕТОВАЯ ДОППЛЕРОВСКАЯ СОНОГРАФИЯ Е ДИАГНОСТИКЕ РАКА МОЛОЧНОЙ ЖЕЛЕЗЫ

Е.Ю. Трофимова

Глава 13. ЦВЕТОВОЕ ДОППЛЕРОВСКОЕ СКАНИРОВАНИЕ И ТРЕХМЕРНАЯ РЕКОНСТРУКЦИЯ АБДОМИНАЛЬНЫХ СОСУДОВ

Г. И. Кунцевич

Глава 14. ДОППЛЕРОВСКИЕ УЛЬТРАЗВУКОВЫЕ МЕТОДЫ ИССЛЕДОВАНИЯ В УРОНЕФРОЛОГИИ

А. В. Зубарев, В.Е. Гаженова

Глава 15. ЦВЕТОВАЯ ДОППЛЕРОВСКАЯ СОНОГРАФИЯ Е ГИНЕКОЛОГИИ

О.В. Проскурякова, Б. И. Зыкин

Глава 16. УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ЗАБОЛЕВАНИЙ АРТЕРИЙ НИЖНИХ КОНЕЧНОСТЕЙ

П. П. Агаджанова

Глава 17. УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ЗАБОЛЕВАНИЙ ВЕН НИЖНИХ КОНЕЧНОСТЕЙ

А.Р. Зубарев, И.А. Асеева, Ю.Е. Ким

Глава 18. ОЦЕНКА АРТЕРИАЛЬНОЙ НЕДОСТАТОЧНОСТИ НИЖНИХ КОНЕЧНОСТЕЙ В ТРЕДМИЛ-ТЕСТЕ С ИСПОЛЬЗОВАНИЕМ УЛЬТРАЗВУКОВОЙ ДОППЛЕРОГРАФИИ

С.В.Иванов

ПОСЛЕСЛОВИЕ

СПИСОК ЛИТЕРАТУРЫ

ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

СПИСОК ОСНОВНЫХ СОКРАЩЕНИЙ


АВМ

- артерио-венозная мальформация

НПА

- наружная подвздошная артерия

АД

- артериальное давление

НСА

- наружная сонная артерия

АПС

- аорто-подвздошный сегмент

OA

- основная артерия

АТС

- артерия тыла стопы

ОБА

- общая бедренная артерия

БА

- брюшная аорта

ОПА

- общая подвздошная артерия

ВБА

- верхняя брыжеечная артерия

ОСА

- общая сонная артерия

ВПА

- внутренняя подвздошная арте­рия

ПА

- позвоночная артерия

ВСА

- внутренняя сонная артерия

ПББА

- передняя большеберцовая ар­терия

ВЧД

- внутричерепное давление

ПБК

- поверхностная бедренная арте­рия

ВЯВ

- внутренняя яремная вена

ПГС

- плече-головной ствол

ГА

- глазная артерия

ПДС

- пиковая диастолическая ско­рость

ГБА

- глубокая бедренная артерия

ПКА

- подключичная артерия

Дс

-дуплексное сканирование

ПкА

- подколенная артерия

ЗББА

- задняя большеберцовая арте­рия

ПМА

- передняя мозговая артерия

ЗМА

- задняя мозговая артерия

ПНМК

- преходящее нарушение мозго­вого

ЗСА

- задняя соединительная артерия


кровообращения

ИД

- индекс давления

ПОРГ

- постокклюзионная реактивная гиперемия

ИП

- индекс пульсации

ПСА

- передняя соединительная арте­рия

ИР

- индекс резистентности (пери-­

ПСС

- пиковая систолическая ско­рость


ферического сопротивления)

СМА

- средняя мозговая артерия

ИЦР

- индекс цереброваскулярной ре­активности

ССД

- сегментарное систолическое давление

кт

- компьютерная томография

ткЦДС

транскраниальное цветовое ду­плексное

лск

- линейная скорость кровотока


сканирование

МАГ

- магистральные артерии головы

ткД

- транскраниальная допплерография

МДС

- минимальная диастолическая скорость

УЗДГ

- ультразвуковая допплерография

МЖ

- молочная железа

УЗИ

- ультразвуковое исследование

МРА

- магнитно-резонансная ангиография

ЦДС

- цветовое дуплексное сканирование

МРТ

- магнитно-резонансная томогра­фия


(цветовая допплеровская

МСС

- максимальная систолическая скорость


сонография)

НА

- надблоковая артерия

  ЦДК

- цветовое допплеровское картирование

НБА

- нижняя брыжеечная артерия

эдк

- энергетическое допплеровское

НГТ

- надбровный гемодинамический тест


картирование

НМК

- нарушение мозгового кровообращения



ГЛАВА 1

ФИЗИКО-ТЕХНИЧЕСКИЕ ОСНОВЫ УЛЬТРАЗВУКОВОЙ ДОППЛЕРОГРАФИИ

1. Физические принципы метода и его аппаратурной визуализации

1.1. Эффект Допплера

Тот, кто пьет воду, должен помнить о том кто вырыл колодец.

Древняя китайская мудрость

Кристиан Андреас Допплер родился 29 ноября 1803 г. в семье Иоганна Допплера - потомственного каменщика г. Зальцбурга.

В возрасте 19 лет родители отправили его в Политехнический институт в Вену, где после трех лет обучения Кристиан Андреас Допплер получил образо­вание по физике и математике и продолжил его в течение двух последующих лет в своем родном Зальцбурге.

Следующие четыре года (1829-1833) он был ассистентом высшей матема­тики в Политехническом институте в Вене, где в 1831 г напечатал первую из своих 51 научных публикаций. Период с 1835 по 1847 год, который он провел в Праге, стал наиболее плодотворным в деятельности Кристиана Допплера.

6 марта 1841 г. Допплер стал профессором математики и практической геометрии в Техническом институте в Праге, а 25 мая 1842 г на заседании Королевского научного общества Богемии представил доклад «О цветном све­те двойных звезд и ряда других небесных тел» [1]. Данное сообщение содер­жащее описание явления смещения линий в сторону красного части спектра в излучении двойных звезд, положило основание в создание теории измерения скоростей движущихся объектов.

Было отмечено, что, когда источник излучения движется по отношению к наблюдателю значение принимаемой частоты волны отличается от значения частоты излученной волны.

Для звуковых волн эффект Допплера нашел подтверждение в 1845 г во время экспериментов Байеса Бейлота [2], проведенных на железной дороге Амстердам-Утрехт. Интересно отметить, что первоначально эксперименты за­думывались с целью опровергнуть основные постулаты теории Допплера.

В 1847 г. Кристиан Допплер получил почетное звание доктора. Пражского университета, а в 1848 г был избран членом Академии наук в Вене. Вершины академической карьеры он достиг в 1850 г., став первым директором Института физики, созданного им в Венском королевском университете согласно указу императора Франца-Иосифа.

Заболевание легочным туберкулезом вынудило Кристиана Допплера от­влечься от хлопот по набору персонала для своего института, закупке обо­рудования и комплектованию библиотеки. По рекомендации врачей он на­правился на лечение в Венецию, где после пяти месяцев болезни скончался 17 марта 1853г.

Подробности биографии Кристиана Допплера стали доступны благодаря неоценимой работе нашего современника - немецкого физика Алека Эдена [3], внесшего заметный вклад и в развитие медицинских диагностических ме­тодов, построенных на эффекте Допплера.

В одной из своих последних работ Кристиан Допплер писал: «Наиболее передовыми исследованиями следует признать те, которые не только прино­сят радость ученому, но и служат прогрессу всего человечества».

Дальнейшая история подтвердила, что слова великого ученого с полным правом могут быть отнесены и на его счет.

На основе его теории были проведены измерения параметров вращения Солнца и планет, колец Сатурна, что позволило уточнить их структуру. Теория нашла многочисленные практические применения в физике, навигации, аэро­навтике, геодезии, медицине.

Более столетия прошло с момента кончины Допплера, прежде чем была обнаружена возможность использования его теории в медицине. Впервые анализ скоростных показателей кровотока на основе явления отражения уль­тразвуковых волн от эритроцитов был выполнен в 1956 г. [4].

Эффект Допплера состоит в том, что частота волн, принимаемых наблю­дателем, зависит от скорости движения источника излучения и наблюдателя. Другими словами, если направить ультразвуковой луч по направлению крове­носного сосуда, то движущиеся эритроциты будут выполнять роль отражателей, вызывая изменение частоты принимаемой волны. Это изменение частоты (допплеровский сдвиг) прямо пропорционально скорости потока крови. Далее, мо­жет быть определено направление потока крови, так как поток, направленный в сторону ультразвукового излучателя-приемника, увеличивает принимаемую частоту, а направленный в противоположную сторону ее уменьшает.

В диагностических приложениях в медицине эффект Допплера использу­ется как с ультразвуковым, так и с лазерным излучением. При этом ультра­звуковые методы получили значительно более широкое распространение и являются основным предметом изложения данной книги.

1.2. Физические принципы ультразвуковой диагностики

Ультразвук - это неслышимые человеком звуковые волны с частотой 20 кГц. Как и обычные звуковые волны, ультразвук представляет собой колебатель­ное движение частиц упругой среды, распространяющееся в виде волн в газо­образной, жидкой или твердой среде. В отличие от электромагнитных волн, в частности рентгеновских лучей, которые широко применяются в медицин­ской диагностике, ультразвуковые волны распространяются в упругих средах, например в воде, мягких тканях. При распространении ультразвуковой волны частицы среды совершают колебания около положения равновесия. Если

направление этих колебаний совпадает с направлением распространения волны, то волну называют продольной. В случае колебания частиц среды в направлении, перпендикулярном направлению распространения волны, вол­ну называют поперечной. В ультразвуковой диагностике используют энергию продольных волн, так как поперечные волны чрезвычайно быстро затухают в биологических средах.

Колебания частиц среды, сопровождающие процесс распространения упру­гой ультразвуковой волны, приводят к образованию зон сжатия и разрежения. Расстояние между двумя соседними зонами разрежения или сжатия называется длиной волны А. Частота колебаний волны f определяется как число полных циклов колебаний за единицу времени. Один цикл колебаний в секунду опреде­ляется как один герц. В зависимости от частоты колебаний упругие волны под­разделяют на инфразвуковые (частоты ниже 20 Гц), звуковые (частоты от 20 Гц до 20 кГц), ультразвуковые (частоты от 20 кГц до 1000 МГц) и гиперзвуковые (частоты выше 1000 МГц).

Одной из особенностей ультразвуковых волн, способствующей их широ­кому применению в диагностических целях, является возможность сравни­тельно просто ориентировать волны в определенном направлении путем концентрации их в узком пучке. В медицинской диагностике используют ча­стоты ультразвуковых волн в диапазоне от 1 до 10 МГц, причем более низкие частоты 1-2 МГц применяются для обследования структур головного мозга, частоты 2-5 МГц при абдоминальных обследованиях, 5-10 МГц в офтальмо­логии, ангиологии и при обследовании малых органов.

Одним из основных параметров ультразвуковой волны является скорость распространения в среде, которая определяется как расстояние, проходимое волной за единицу времени. Зависимость между скоростью С, частотой f и длиной ультразвуковой волны  определяется соотношением:

где С - скорость распространения волны, f- частота колебаний,  - дли­на волны, Т- период колебаний.

Анализ процессов распространения ультразвуковых волн в различных био­логических средах показал, что каждой среде соответствует определенное значение скорости, причем оно практически не зависит от частоты ультра­звука. Используя данное положение, можно определить расстояние (S), про­ходимое ультразвуковой волной в среде, измерив время распространения (t):

В табл. 1 приведены значения скоростей для различных сред при темпера­туре 36°С.

Некоторые отличия в значениях скоростей ультразвука для одних и тех же биологических сред, приводимые в работах различных авторов, объясняются температурной зависимостью скорости, которая, как правило, не учитывается при подготовке табличных данных.

Таблица 1. Скорость распространения ультразвука в различных средах

Среда

Скорость,

Среда

Скорость,

Среда

Скорость,

Среда

Скорость,


м/с


м/с


м/с


м/с

Воздух

330

Вода

1520

Печень

1549

Кровь

1570

Лёгкое

1160

Мягкие ткани

1540

Почка

1561

Мышца

1585

Жир

1450

Мозг

1541

Сердце

1568

Кость

4080

Анализ данных, приведенных в табл. 1, по­казывает, что скорость распространения ультразвука в тканях и органах (за исключением легких и костей) изменяется незначительно. Это позволило при конструировании и калибровке ультразвуковой диагностической аппаратуры принять за среднее приближенное значение скорости распространения уль­тразвука величину 1540 м/с. Таким образом, зная время прохождения ультра­звука через определенную ткань или орган тела человека, можно определить размеры данного органа, используя формулу (2). Данная возможность заложе­на в конструкции всех современных ультразвуковых диагностических систем.

Физические характеристики среды, которые определяют скорость распро­странения в ней ультразвуковых волн в предположении постоянной темпе­ратуры, - это упругость (эластичность) и плотность. Для продольных волн в твердых средах мерой упругости является модуль Юнга Е. Плотность среды - это масса на единицу объема вещества. Следующее соотношение опреде­ляет зависимость между скоростью ультразвука в среде и ее физическими характеристиками:

Из соотношения (3) следует, что с увеличением плотности среды скорость ультразвука в ней уменьшается. В то же время из анализа данных, приведен­ных в табл. 1, прослеживается обратная зависимость - наибольшее значение скорость ультразвука имеет в кости и наименьшее в воздухе. Это объясняется тем, что модуль Юнга для сред с высокой плотностью имеет также очень вы­сокое значение.

Распространение ультразвуковой волны в среде сопровождается тепловы­ми эффектами, что свидетельствует о переносе энергии. Для характеристики энергетических свойств ультразвуковой волны используется такой параметр, как интенсивность - количество энергии, проходящей через единицу площади, перпендикулярной направлению распространения волны, за единицу време­ни. Измеряется интенсивность в ваттах на квадратный сантиметр - Вт/см2 или в мВт/см2, так как среднее значение интенсивности в задачах ультразвуковой медицинской диагностики находится в диапазоне от 0,1 до 100 мВт/см2.

Знание абсолютных значений интенсивности ультразвука особенно важно при оценке биологических эффектов, возникающих в организме при распро­странении ультразвуковой волны. В то же время при работе с ультразвуковой аппаратурой при сравнении значительно отличающихся интенсивностей бо­лее удобным является применение относительных значений, выраженных в децибеллах (дБ). При сравнении двух интенсивностей l1 и l2 их отношение  в дБ определяется из следующего выражения:

При распространении ультразвуковой волны и отражении ее от различных неоднородностей для оценки падающей и отраженной составляющих волны используются их амплитуды Аn и А0. Интенсивность пропорциональна квадрату амплитуды, что позволяет применять следующую формулу при определении

выраженного в дБ отношения интенсивностей падающей и отраженной волн:

Как уже отмечалось, при падении ультразвуковой волны на границу раз­дела двух сред с разными акустическими характеристиками часть волны отражается от препятствия, а часть проходит в следующую среду (рис. 1). Сигнал, отраженный от границы, принято называть эхо-сигналом. Принципы регистрации эхо-сигналов и формирование на их основе изображений сечений исследуемых органов легли в основу построения аппаратуры для ультразвуко­вой медицинской диагностики.

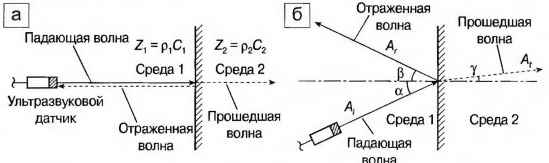

Рис. 1. Геометрия распространения ультразвуковой волны при падении на границу двух сред (а - нормальное падение; 6 - падение под углом).

При падении ультразвуковой волны перпендикулярно границе раздела доля отраженной энергии зависит от значений (в обеих средах) акустической харак­теристики, которая называется волновым сопротивлением среды. Поскольку волновое сопротивление среды для плоских волн представляет собой удель­ный импеданс, то в прикладных областях акустики часто при описании явле­ний отражения используют в том же значении термин «акустический импе­данс среды» или для краткости «импеданс» (подчеркнем, что на самом деле акустический импеданс - более сложное понятие, чем волновое сопротив­ление среды). Акустический импеданс среды Z определяется (с отмеченными оговорками) как произведение плотности среды  и скорости ультразвука в данной среде С:

Z = C.        (6)

В табл. 2 приведены значения импеданса для некоторых типичных биоло­гических сред.

Таблица 2. Значения акустического импеданса для основных биологических сред

Среда

Акустический импеданс, кг/(м2с)

Среда

Акустический импеданс, кг/(м2с)

Воздух

0,00046

Почка

1,62

Жир

1,38

Печень

1,65

Вода

1,54

Сердце

1,66

Мозг

1,58

Селезёнка

1,69

Кровь

1,61

Кость

7,80

Незначительные отличия между значениями акустических импедансов большинства мягких тканей человека способствуют распространению ультразвуковых волн в заданном направлении. Величина образующегося эхо-сигнала определяется не только импедансами граничащих сред, но и углом падения ультразвуковой волны на границу раздела. В случае нормального (перпендику­лярного) падения (рис. 1а) эхо-сигнал отразится в направлении источника ультразвуковой волны, а часть волны, прошедшая в следующую среду, продолжить свой путь по первоначальному направлению, без отклонения. Эхо-сигнал, об­разующийся в данном случае, получил название «зеркального» эхо-сигнала. В случае падения ультразвуковой волны под произвольным углом, отличным от нормального, направления отраженной и прошедшей в среду волн изме­няются (рис. 16) Отраженная волна отражается под углом , который равен углу падения а, а прошедшая волна преломляется под углом у. Угол зависит от соотношения скоростей распространения ультразвука С1 и С2 в первой и во второй средах и определяется из соотношения Снелля:

                                                      (7)

Как отмечалось ранее, частота ультразвука остается постоянной в процес­се распространения, отсюда с учетом соотношения (1) следует, что изменение скорости ультразвука при переходе границы между средами вызывает не только изменение направления ультразвуковой волны, но и соответствующее изменение длины волны А. Данное обстоятельство является причиной воз­можных артефактов, проявляющихся на сформированном ультразвуковом изображении.

Интенсивность падающей волны l0, отраженной волны lr и прошедшей вол­ны ld связаны соотношением

или

Отношение lг/l0 называется коэффициентом отражения R1, который харак­теризует часть энергии ультразвуковой волны, отраженной от препятствия Отношение ld/l0 называется коэффициентом пропускания D1 который харак­теризует часть ультразвуковой энергии, прошедшей в граничную среду. Зная акустические импедансы граничных сред Z1 и Z2, можно определить коэффи­циент отражения из следующего соотношения:

Учитывая, что интенсивность пропорциональна квадрату амплитуды уль­тразвуковой волны, можно получить выражение для коэффициента отражения по амплитуде RA:

Если две среды имеют одинаковый акустический импеданс, то Z2- Z1 = 0, и в этом случае падающая ультразвуковая волна полностью без отражений про­ходит в граничную среду. Данное явление учитывается при конструировании ультразвуковых датчиков, в которых внешняя поверхность, контактирующая с телом пациента и называемая согласующим слоем, подбирается по значению акустического импеданса поверхностных тканей человека. Также одним из требований к контактной среде, которая наносится на поверхность датчика или на кожу пациента перед обследованием, является соответствующее значение акустического импеданса, близкое по значению к акустическому импедансу кожи пациента. Выполнение данного требования является одним из условий, позволяющих получить ультразвуковое изображение при минимальной мощ­ности ультразвукового излучения.

Воспользовавшись данными табл. 2 для воды и для воздуха, можно опреде­лить, что коэффициент отражения от границы между данными средами близок к единице. Это свидетельствует о практически полном отражении ультразвука на границе вода-воздух, т. е. воздух является серьезным препятствием на пути распространения ультразвуковой волны, что следует принимать во внимание при установке датчика на поверхности тела пациента и при обследовании воздухсодержащих органов.

Следует отметить, что выражения (10) и (11) справедливы только для слу­чая нормального падения ультразвуковой волны. При падении ультразвука под произвольным углом а в расчетах следует учитывать величину данного угла.

Во взаимодействии, показанном на рис. 16, звуковая волна с амплитудой А, падает под углом а к поверхности раздела между двумя средами с акусти­ческими импедансами Z1 и Z2. При этом часть волны отражается, а часть про­ходит Отраженный компонент имеет амплитуду Аr:

Прошедший компонент амплитуды Аt выражается уравнением

Таким образом, взаимодействие между звуковой волной и плоской поверх­ностью раздела может полностью характеризоваться изменением акустическо­го импеданса (или акустическим рассогласованием) на поверхности раздела и углом падения волнового пучка. В результате рассогласования акустического импеданса возрастает амплитуда отраженного компонента. Более того, отра­женная волна будет возвращаться обратно к источнику-приемнику, только когда угол падения нормален к поверхности. На практике поверхности раздела между тканями организма человека редко абсолютно плоские, и неровность поверхно­сти создает углы отражения, не равные углам падения. Кроме того, в реальной ситуации падающая волна сжатия будет занимать ограниченную ширину пучка, которая непрерывно расходится из-за дифракционных эффектов поверхности.

Взаимодействие ультразвука с потоком крови еще более сложно, если учесть, что кровь человека состоит из жидкой плазмы, в которой взвешены ча­стицы-эритроциты, лейкоциты, тромбоциты и др. Эритроцит является гибким двояковогнутым диском, имеющим средний диаметр 7 мкм и среднюю толщину 2 мкм. Средний объем эритроцита приблизительно 90 мкм3 и в одном кубиче­ском миллиметре находится приблизительно 5 х 106 эритроцитов. Принимается, что эритроциты являются главным источником рассеяния ультразвука, так как лейкоцитов (хотя они гораздо больше эритроцитов) относительно мало в крови (7,5 х 103 мм-3), а тромбоциты, чья концентрация гораздо больше (3,5 х 105 мм-3), гораздо меньше эритроцитов по размеру.

В основе всех ультразвуковых диагностических приборов для определения гемодинамических параметров сердечно-сосудистой системы человека лежит эффект Допплера который заключается в том что если сам приемник движет­ся относительно источника звуковых волн и направление движения совпадает с направлением распространения волн, то детектируемая приемником частота f отличается от частоты ft, передаваемой источником

Здесь vr- скорость перемещения приемника относительно источника Знак «+» будет в случае, если приемник движется к источнику, знак «-» - от источ­ника. Частота допплеровского смещения fd или резонансная частота) опреде­ляется как разность между принятой частотой fr и переданной ft что дает вы­ражение

При оценке реального допплеровского смещения частоты учитывается так­же угол в между направлением вектора скорости приемника и направлением излучения волны от ультразвукового датчика:

На практике обычно источник и приемник конструктивно совмещены в одном преобразователе (датчике), а измерение частотного сдвига выполняет­ся для движущегося отражающего объекта. В этом случае (поскольку ультра­звук проходит двойное расстояние между источником и отражателем) частот­ный сдвиг определяется выражением

При движении отражающего элемента со скоростью vr в направлении от датчика частота принимаемой датчиком отраженной волны уменьшается на величину, определяемую вышеприведенной формулой, а при движении в на­правлении к датчику – увеличивается.

Реально на практике исследуемый объем представляет собой не одну от­ражающую мишень, а их композицию, которая формирует суммарный вклад в допплеровский сдвиг. При этом каждый из элементов, входящих в компози­цию, может иметь свою скорость перемещения. Поскольку скорость движения отдельных элементов крови изменяется в течение сердечного цикла, то от­раженный сигнал содержит изменяющийся во времени набор (спектр) допплеровских частот.

В результате задача получения объективной информации о скорости дви­жения кровотока в исследуемом объеме сводится к следующим основным эта­пам выбор участка тела, на который устанавливается источник ультразвуко­вых колебаний (ультразвуковой датчик), используемый для получения инфор­мации о допплеровском сдвиге; ориентация датчика по углу в для получения приходящего сигнала с максимальной амплитудой; локализация глубины за­легания исследуемого объема для выделения сигнала допплеровского сдви­га соответствующей зоны интереса на фоне сигналов от других движущихся объектов, расположенных на пути распространения ультразвуковой волны; анализ сигнала, принятого от исследуемого объема во временной и частотной области, для определения скоростей движения отдельных отражающих эле­ментов в течение сердечного цикла.

1.3. Основные принципы построе­ния допплеровской аппаратуры

Для технической реализации отмеченных этапов разработчиками были последовательно созданы несколько поколений ультразвуковых допплеровских приборов: с непрерывным излучением (CW - continuous wave) без выделения направления кровотока (простейшие индикаторные приборы); с выделением направления - разделением прямого и обратного кровотока и получением гра­фического отображения кривой (огибающей) усредненной по объему скорости кровотока; с импульсным излучением (PW- pulsed wave) для локализации по глубине исследования; со спектральным анализом информации - для получения частотного и временного распределения скоростей в исследуемом объ­еме.

Для построения приборов непрерывного и импульсного излучения исполь­зуется ряд известных радиотехнических электронных узлов и блоков, разрабо­танных с учетом специфики взаимодействия с электроакустическим элемен­том допплеровского прибора - ультразвуковым датчиком.

Блок-схема непрерывноволнового допплеровского прибора показана на рис 2. Задающий генератор 1 вырабатывает синусоидальную волну, посту­пающую на усилитель мощности 2 и далее на передающий пьезоэлемент 3, который создает непрерывную ультразвуковую волну 4. Отражаясь от движу­щихся в кровеносном сосуде 5 форменных элементов крови 6, ультразвуковая волна поступает на приемный пьезоэлемент 7 и далее на вход предусилителя 5 с малым уровнем шума, который усиливает слабые отраженные сигналы до уровня их детектирования демодулятором 9. На выходе демодулятора сигнал имеет форму допплеровской разностной волны с частотой fd.

Главным недостатком измерителя потока крови с непрерывным излуче­нием ультразвука является отсутствие разрешения по дальности. Любая дви­жущаяся цель, попадающая в зону диа­граммы направленности ультразвукового датчика, будет вносить вклад в оконча­тельный допплеровский выходной сигнал. В результате во время клинического использования таких приборов не всегда представляется возможным выделить потоки крови в соседних сосудах. А се­лективность по дальности иногда может быть главным требованием в допплеров­ских исследованиях.

Рис. 2. Блок-схема непрерывноволнового доппле­ровского прибора.

1 - задающий генератор;

2 - уси­литель мощности;

3 - передающий пьезоэлемент;

4 - ультразвуковая волна;

5 - кровеносный сосуд;

6 - эритроциты;

7 - приемный пьезоэлемент;

8 — предусилитель;

9 - демодулятор.

Наиболее простым методом кодиро­вания ультразвуковой волны является амплитудная модуляция непрерывных колебаний. В приборе, известном как импульсный допплеровский анализатор скорости кровотока, короткие импульсы ультразвука передаются с регулярны­ми интервалами на движущуюся цель, а отраженные сигналы исследуются для определения допплеровских сдвигов ча­стоты

Импульсный допплеровский прибор объединяет возможности разрешения по дальности и детектирования допплеров­ских эхо-сигналов. Как и у любой эхо-им­пульсной системы, в основу работы при­бора положен принцип передачи коротких импульсов волн на цель и последующего ожидания возвращения отраженных сиг­налов. Так как звуковые волны проходят сквозь человеческую ткань с примерно постоянной скоростью, задержка времени между передачей импульса и приемом от­раженных сигналов зависит от дальности цели. Когда отраженные сигналы обраба­тываются для получения допплеровских сдвигов, результирующий допплеровский сигнал может возникать только от целей, движущихся внутри «объема выборки», соответствующей выбранной задержке времени. В любой момент после переда­чи импульса объем выборки может быть определен как область, расположенная перед преобразователем, в которой должны возникать все возвращающиеся отраженные сигналы. Размеры объ­ема выборки определяются в осевом направлении длительностью импульса, принимаемого приемником, а в поперечном - шириной пучка объединенной системы передатчик-приемник. Используя выборку только тех допплеровских компонентов, которые после передачи возвращаются с существующей посто­янной задержкой, возможно, определить положение фиксированного объема выборки и, таким образом, опросить только цели, движущиеся на определен­ной дальности от преобразователя.

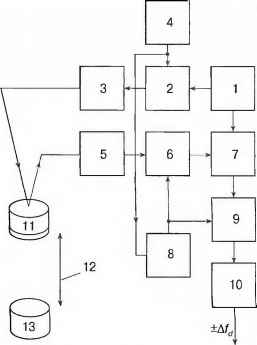

Рис. 3. Блок-схема импульсного допплеровского прибора. 1 - задающий генератор 2 - селектор передачи; 3 - усилитель мощности 4 - генератор импульсов: 5 — предусилитель; 6 - селектор по даль­ности: 7 - когерентный демодулятор" 8 - селектор задержки, 9 - схема выборки хранения 10 - полосо­вой фильтр. 11 - датчик; 12 - выбранная дальность; 13 - объем выборки.

На рис 3 представлены основные узлы эхо-импульсной допплеровской системы. Задающий генератор вырабатывает синусоидальную волну на ре­зонансной частоте преобразователя. Один раз за каждый период повторения импульса несколько периодов задающего колебания проходят через селектор передачи и усилитель для преобразования Селектор задержки вырабатывает временную задержку, которая, позволяет пачке переданных ультразвуковых ко­лебаний проходить на выбранную дальность и возвращаться обратно. Затем возвращающиеся отраженные сигналы дискретизируются посредством откры­тия селектора по дальности и подачи на когерентный демодулятор, который управляется задающим генератором. Каждый отселектированный по времени отраженный сигнал вызывает короткий выходной импульс демодулятора, кото­рый формирует часть отсчитанного выходного сигнала допплеровского прибора. В случае необходимости эти отсчеты могут собираться (например, в схеме выборки-хранения) до прихода следующего переданного импульса. Этот так называемый метод с «запоминанием отсчета» позволяет получать выходной сигнал более сглаженной формы, который затем может быть отфильтрован для устранения каких-либо компонентов остающихся от частоты повторения импульсов, а также для устранения мешающих низкочастотных эхо-сигналов. К недостаткам эхо-импульсных допплеровских приборов следует отнести:

дальностно-скоростные ограничения, выражаемые формулой

где vmax - максимальная скорость цели. Smax - максимальная дальность цели, С - скорость распространения ультразвука, f0 - частота излучения уль­тразвука; большое отклонение максимальной от средней излучаемой мощности (интенсивности). Поскольку средняя интенсивность строго определяет чувствительность системы и есть подтверждения того, что ультразвук высокой интенсивности может оказывать определенное воздействие на человеческую ткань, то характеристика сигнал/шум, а следовательно, чувствительность им­пульсной допплеровской системы строго ограничивается условиями безопас­ности пациента.

В соответствии с эффектом Допплера каждой скорости движения элементов кровотока соответствует допплеровский сигнал определенной частоты, поэтому формирование распределения допплеровских скоростей элементов кровотока сводится к выявлению набора частотных составляющих в сигнале, т.е. к спектральному анализу сигнала. При выполнении спектрального анализа формируется распределение допплеровских скоростей элементов кровотока. Спектральный анализ осуществляется путем использования набора («гребен­ки») фильтров, равномерно делящих частотный диапазон сигнала. При этом каждый фильтр выделяет узкий участок спектра сигнала, и чем уже частот­ная характеристика фильтра (соответственно увеличивается общее число фильтров для охвата полного частотного диапазона сигнала), тем лучше разрешение по частоте. Для получения приемлемого спектрального разрешения допплеровских сигналов число фильтров должно быть достаточно велико. Поэтому использование спектрального анализа а допплеровских приборах стало возможным только с появлением малогабаритных устройств цифровой обработки сигналов - цифровых спектроанализаторов.

В цифровом спектроанализаторе формирование спектральных составляю­щих сигнала выполняется цифровым способом на основе реализации эффективного в вычислительном отношении алгоритма быстрого преобразования Фурье (БПФ) Перед выполнением спектрального анализа сигнала в цифровой форме осуществляется преобразование выходного сигнала приемного тракта в последовательность цифровых кодов с помощью аналого-цифрового преобразователя. Далее отсчеты сигнала накапливаются в буферной памяти.

После накопления последовательности отсчетов сигнала выполняется вычисление спектра сигнала с помощью алгоритма БПФ.

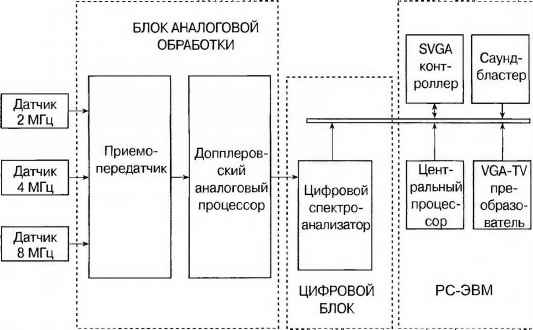

Рис. 4. Блок-схема допплеровского прибора со спектральным анализом

При реализации алго­ритма БПФ размера N из последовательности N отсчетов входного сигнала выполняется вычисление N спектральных составляющих. При увеличении размера БПФ улучшается спектральное разрешение сигнала. Однако на прак­тике размер БПФ обычно не превышает величины 256, Связано это не только с увеличением объема вычислений Накопление большого количества отсчетов сигнала (N) приводит к ухудшению временного разрешения допплерограммы, что проявляется в размывании спектральных составляющих на допплерограмме вдоль оси времени

Современная допплеровская система со спектральным анализом выпол­няет следующие основные функции формирование зондирующих сигналов; прием эхо-сигнала и выделение допплеровских смещений; формирование звуковых сигналов прямого и обратного кровотока, формирование допплеро­граммы и отображение ее в реальном масштабе времени на экране монитора; вычисление параметров и индексов кровотока.

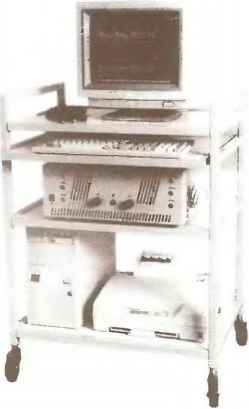

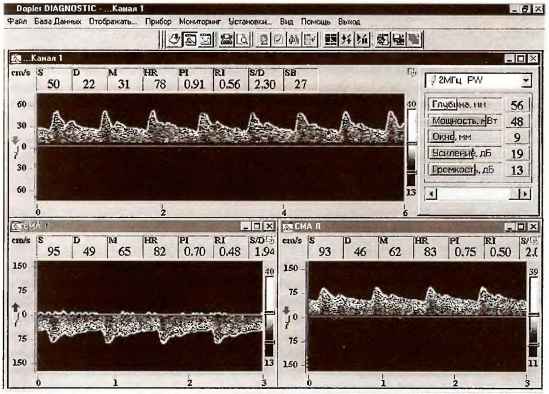

Реализацию вышеперечисленных функций рассмотрим на примере допплеровской системы «Сономед-300», блок-схема которой приведена на рис 4

Допплеровская система включает в себя: ультразвуковой датчик импульс­ного излучения 2 МГц; ультразвуковые датчики непрерывного излучения 4 и 8 МГц; передатчик, приемник; цифровой спектроанализатор; управляющий компьютер (совместимый с персональным PC).

Передатчик генерирует электрический сигнал возбуждения датчиков. В дат­чике электрический сигнал преобразуется в механические колебания пьезоэ­лектрической пластины, которые и передаются на тело пациента.

Эхо-сигналы от внутренних структур тканей, поступающие на датчик, пре­образуются с помощью пьезоэлектрической пластины датчика в электриче­ские колебания.

Приемник путем смешения сигнала возбуждения с эхо-сигналом и по­следующей фильтрации выделяет допплеровский сигнал кровотока, который поступает затем на цифровой спектроанализатор. После дополнительной обработки с помощью фазосдвигающих цепей, выполняющих разделение сигналов прямого и обратного кровотока, и усиления этот сигнал выдается на громкоговорители для звукового воспроизведения.

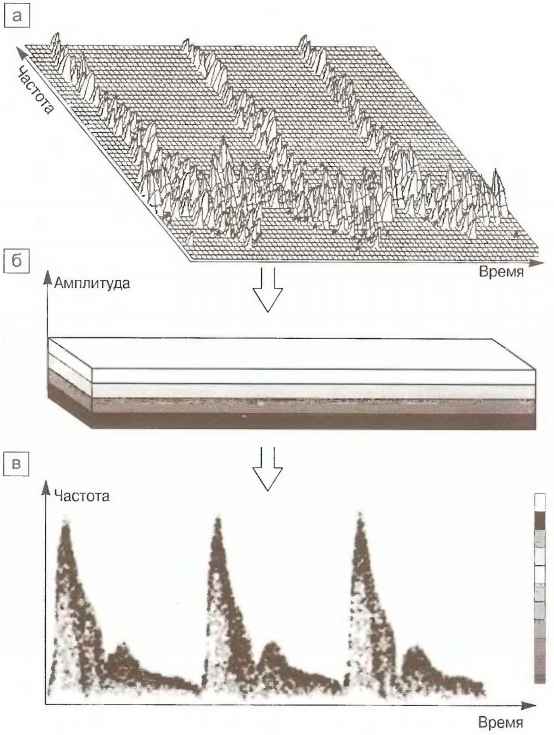

В цифровом спектроанализаторе выполняется преобразование допплеров­ского сигнала в цифровую форму, после чего производится вычисление спек­тра допплеровского сигнала.

Сформированные спектральные линии накапливаются в видеопамяти управляющего компьютера и выдаются на экран монитора. Кроме формирова­ния изображения управляющий компьютер обеспечивает интерфейс с пользо­вателем для задания режимов работы прибора, выполняет расчет параметров кровотока, накопление результатов измерений на магнитных носителях, реги­страцию результатов с помощью внешних печатающих устройств.

1.4. Основные этапы развития допплеровских методов

На первом этапе создания ультразвуковых допплеровских приборов были разработаны простейшие приборы с непрерывным излучением и представ­лением информации допплеровского сдвига в виде звуковых сигналов через встроенный в прибор динамик. В дальнейшем совершенствование элемент­ной базы и новые методические подходы позволили менее чем за два десяти­летия достичь уровня технических решений, которые в наиболее полной мере отвечают функциональным задачам потребителя (табл. 3).

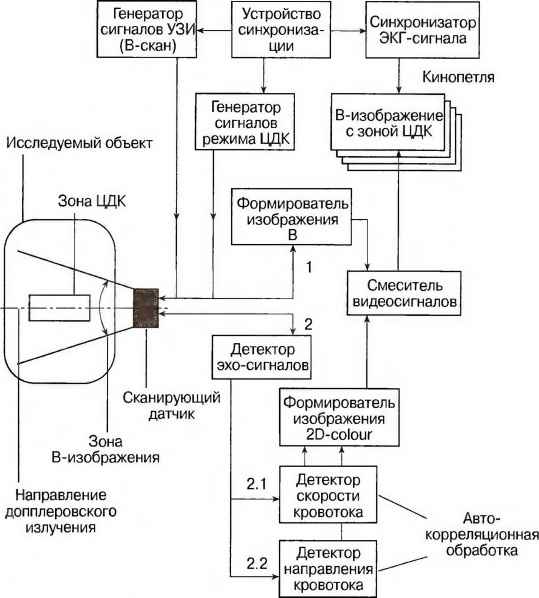

Появление в начале 80-х годов приборов с цветовым картированием пото­ков (CFM - color flow mapping) позволило потребителю успешно решать задачи локализации исследуемого сосуда по направлению и глубине, детектировать направление потоков с помощью специальных цветовых шкал, производить объективную оценку как интегральных скоростей потоков, так и распределе­ний в частотно-временной области на основе спектрального анализа, выпол­нять вычисление объемных показателей скоростей потоков в выбранном се­чении сосуда.

На сегодняшний день допплеровские методы стали неотъемлемым эле­ментом практически во всех областях клинического применения ультразвуко­вой диагностики. Подтверждением этого факта являются данные клинических исследований, приведенные в следующих главах книги.

Определенных успехов в разработке современных ультразвуковых доппле­ровских приборов достигли и отечественные разработчики.

Первые серийные образцы простейших приборов с непрерывным излуче­нием «ИСКН» были созданы в конце 70-х годов [5]. В дальнейшем появились приборы «Диск» с выделением направления потоков и простейшей компью­терной обработкой [6].

На новый качественный уровень вывела отечественные разработки научно-производственная кооперация ВНИИ медицинского приборостроения и фран­цузской фирмы DMS.

Таблица 3. Основные достижения в области создания ультразвуковой допплеровской аппаратуры [20]

Достижение

Год

Ранние ссылки (авторы)

Описание эффекта Допплера

1842

Doppler (1843)

Первые сообщения о применениях в медицине

1956

Satomura (1956), Franklin et al. (1961, 1963)

Допплеровские системы с выделением

1966

Pourcelot (1966),

направлении


McLeod (1967), Gross, Light (1971)

Импульсные допплеровские системы

1967

Wells (1969), Baker (1970)

Мультистробируемые системы

1970/75

Baker (1970), Keller et al. (1976), Brandestini (1978), Nowicki& Reid (1972)

Допплеровская визуализация

1971

Mozersky et al. (1971), Reid & Spencer (1972), Fish (1975)

Дуплексные эхо-импульсные системы

1974

Barber et al. (1974), Phillips et al. (1980)

Цветовое допплеровское картирование

1979/82

Pourcelot (1979),

в режиме реального времени


Eyeretal. (1981) Namekawa et al. (1982)

Транскраниальная допплерография

1982

Aaslid (1982)

Энергетический допплер, допплеровская

1994

Arenson (1994)

тканевая визуализация



С 1989 г. в рамках лицензионного соглашения было освое­но производство приборов «Ангиодоп», создано оригинальное программное обе­спечение [7], освоена технология произ­водства ультразвуковых допплеровских датчиков (рис. 5).

Рис. 5. Прибор Angiodop-2 для исследования пери­ферического кровообращения совместного российско-французского производства (ВНИИ МП-DмS).

Рис. 6. Модель С-300 - базовая система семейства ультразвуковых допплеровских приборов «Сономед» фирмы «Спектромед» (Россия).

Рис. 7. Двухканальный ультразвуковой допплеровский диагностический комплекс «Биомед» фирмы «Биосс» (Россия).

Значительно расширить функциональ­ные возможности приборов и повысить их эксплуатационные характеристики позво­лило активное применение современных компьютерных технологий, передовой электронной элементной базы, единых унифицированных решений. В 1992-1994 годах было разработано семейство при­боров «Сономед» [8], которое на основе модульного принципа построения позво­лило реализовать полный спектр доп­плеровских приборов - от простейших (с непрерывным излучением) до приборов с визуализацией потоков (рис. 6). Отечественные спектральные анализа­торы допплеровских сигналов по своим функциональным возможностям стали сравнимы с зарубежными аналогами.

Передовые технические решения были реализованы в серии приборов «Биомед» [9], которые позволили осуществить ре­жим мониторинга при интракраниальных обследованиях, реализовали режим двухканальной визуализации спектров, расширили диапазон ультразвуковых датчиков до 16 МГц, обеспечили возмож­ность детектирования эмболов (рис. 7).

Разработанная допплеровская аппаратура создает достаточную техническую базу для проведения полного спектра экстра- и интракраниальных обследова­ний, методика выполнения которых представлена в следующих главах книги.

Для эффективного применения аппаратуры на практике необходимо зна­ние основных принципов работы допплеровского прибора, его режимов и функциональных возможностей.



2. Электроакустические принципы построения допплеровских приборов

2.1. Основные критерии оценки допплеровской информации

Ультразвуковой допплеровский прибор представляет собой локационное устройство, принцип работы которого заключается в излучении зондирующих сигналов в тело пациента, приеме и обработке эхо-сигналов, отраженных от движущихся элементов кровотока в сосудах. Функционирование допплеров­ского прибора аналогично работе любого другого локационного устройства движущихся объектов для самых различных применений, например радио­локатора обнаружения и сопровождения самолетов, сонара для определения перемещения подводных лодок и пр.

Особенность ультразвукового прибора состоит в использовании в качестве зондирующего сигнала механических колебаний, передаваемых в тело чело­века.

Возбуждение ультразвуковых колебаний и прием эхо-сигналов при работе допплеровского прибора выполняется датчиком, в состав которого входит один или несколько ультразвуковых преобразователей. Ультразвуковой преоб­разователь представляет собой пластину из пьезоэлектрического материала и предназначен для преобразования поступающих на него электрических сигна­лов в ультразвуковые волны при излучении зондирующего сигнала и, соответ­ственно, для обратного преобразования ультразвуковых волн в электрические сигналы в процессе приема эхо-сигналов.

Широкий спектр ультразвуковых исследований сосудов современным допплеровским прибором обеспечивают за счет применения датчиков различного назначения, отличающихся характеристиками излучаемого ультразвука (не­прерывным или импульсным типом излучения, интенсивностью и частотой излучения), а также конструктивными параметрами (датчики для скрининговых обследований, датчики со специальными держателями для мониторинга, плоские датчики для хирургических применений).

При работе допплеровского прибора ультразвуковая волна излучается в мягкие ткани, после чего осуществляется прием и анализ отраженных эхо-сиг­налов от движущихся в кровеносных сосудах элементов крови (главным об­разом эритроцитов). Ультразвуковой допплеровский прибор выделяет доппле­ровские частоты следующим образом. Принимаемый эхо-сигнал смешивается с сигналом генератора, формирующего сигнал излучения, и в результате по­следующей фильтрации в приемном устройстве выделяется разность частот между этими сигналами, которая и есть допплеровская частота.

Для скоростей движения в системе кровообращения человека и используе­мых частот излучения допплеровские частоты находятся в звуковом диапазо­не. Так, движения стенок сосудов и сердца производят допплеровское смеще­ние в диапазоне от 0 до 1200 Гц. В норме кровоток вызывает допплеровское смещение в диапазоне от 0 до 5 кГц, при нарушениях кровотока возникает смещение в диапазоне 5-20 кГц.

Поскольку человеческое ухо способно хорошо различать вышеуказанные частоты сигналов в присутствии широкополосных шумов, то допплеровские приборы снабжаются громкоговорителями для звукового воспроизведения допплеровских сигналов.

За счет реализуемой в приемном устройстве квадратурной обработки сиг­налов обеспечивается разделение положительных и отрицательных доппле­ровских смещений. При этом положительные допплеровские смещения обу­словлены структурами, движущимися в направлении к датчику, а отрицатель­ные смещения - движением структур от датчиков. Для раздельного воспроизведения сигналов прямого и обратного (по отношению к датчику) кровотока используется звуковая стереосистема.

Поскольку прием эхо-сигнала ведется не из одной точки, а из объема, за­хватываемого ультразвуковым лучом, то эхо-сигнал содержит спектр допплеровских частот, обусловленных движением отдельных элементов кровотока з анализируемом объеме. Поэтому для получения подробной информации о характере движения элементов кровотока в допплеровских приборах исполь­зуют спектральный анализ сигналов.

Метод спектрального анализа позволяет получить распределение по ско­ростям элементов кровотока через однозначно связанное с ним частотное распределение допплеровских сигналов. Каждая частотная составляющая на выходе спектроанализатора соответствует определенной скорости движения элементов кровотока, причем амплитуда спектральной составляющей харак­теризует количество элементов кровотока в измерительном объеме, переме­щающихся с данной скоростью.

Трехмерное изображение типичного спектра кровотока артерии представ­лено на рис. 8. В систоле максимум частотного спектра смещается в сторону высоких частот, а ширина спектра уменьшается. В диастоле наблюдается рас­ширение спектра и смещение в область низких частот.

При отображении спектра допплеровских частот на экране монитора при­бора амплитуда каждой допплеровской частоты обычно задается яркостью свечения или цветом. При этом спектр частот отображается в виде двухмерно­го графика - допплерограммы, у которого по вертикали проходит ось частот, а по горизонтали - ось времени. Амплитуда сигнала кодируется соответственно с помощью цвета.

Состояние кровотока оценивают как по качественным, так и по количествен­ным характеристикам.

К качественным показателям относят: характер звукового допплеровского сигнала; форму допплерограммы; распределение частот в допплерограмме; направление кровотока.

Вид допплерограммы позволяет более точно оценить состояние кровотока, поскольку при нарушениях кровотока форма спектра претерпевает существен­ные изменения.

При наличии стеноза (сужение сосуда) на допплерограмме наблюдается увеличение максимальной скорости, изменение формы волны потока крови.

Количественная оценка кровотока производится как на основании непо­средственно измеряемых параметров, так и с помощью рассчитываемых на их основе индексов. К непосредственно измеряемым параметрам кровотока относятся: максимальная систолическая скорость (S); скорость в конце диастолического цикла (D); средняя скорость за один сердечный цикл (М).

Однако необходимо помнить, что указанные параметры зависят от угла наклона датчика по отношению к направлению кровотока. На практике на­клон датчика выставляют таким образом, чтобы получить максимальную насыщенность изображения спектра, которая достигается при значении угла около 45°. Далее это значение угла используют при расчете вышеуказанных параметров.

Рис. 8. Трехмерное представление спектре кровотока артерии.

Чтобы получить количественные параметры кровотока, не зависящие от угла наклона датчика, широко применяют специальные индексы: индекс со­противления Rl = (S- D)/S (Pourcelot index - индекс Пурсело); систоло-диастолический индекс ISD = S/D (Stuart index - индекс Стюарта); индекс пульсации РI = (S - D)/M (Goesling index - индекс Гёслинга); процент стеноза STI.

2.2. Эксплуатационные параметры допплеровской системы

Эксплуатационные параметры допплеровской системы определяются спо­собами реализации основных этапов формирования, обработки и отображе­ния сигналов.

Качество эксплуатационных характеристик ультразвуковой допплеровской системы непосредственно связано с понятиями пространственного разреше­ния, разрешения по времени и скорости (допплеровской частоте).

Параметры зондирующих сигналов и способы обработки эхо-сигналов определяют следующие характеристики допплеровской системы: простран­ственное разрешение; глубину зондирования; вид допплерограммы.

Для получения качественной диагностической информации в допплеров­ской системе предусматривают управление параметрами тракта формирова­ния зондирующего сигнала, приемного тракта и тракта формирования доппле­рограммы.

К основным параметрам допплеровской системы, которые могут изменять­ся оператором, относят: параметры зондирующего сигнала - тип излучения, мощность, частоту и длительность излучения; параметры обработки эхо-сиг­налов - усиление, характеристики фильтров шумов и мешающих отражений; параметры формирования допплерограммы.

В настоящем разделе изложен физический смысл методов формирования и обработки допплеровских сигналов кровотока, параметров допплеровской системы и их влияния на результаты исследований.

2.2.1. Параметры зондирующего сигнала

Поскольку зондирующий сигнал представляет собой ультразвуковую волну, то, как и в случае любого волнового процесса, при определении его харак­теристик используют следующие параметры: амплитуда сигнала А0; частота сигнала F0; период сигнала T0; скорость распространения сигнала С; длина волны .

Амплитуда А0 ультразвуковой волны характеризует интенсивность излу­чения. В допплеровском приборе предусматривается регулировка интен­сивности излучения для обеспечения безопасности пациента. Например, исследование глазных артерий, как правило, проводят только при понижен­ной мощности излучения. Несмотря на то, что многочисленные исследова­ния не выявили вредного воздействия ультразвука на пациента, мощность ультразвукового излучения допплеровского прибора обычно не превышает 100 мВт/см2.

Частоту зондирующей волны для конкретных типов обследований вы­бирают путем компромисса между противоречивыми требованиями высокого разрешения по скорости кровотока и большой глубины зондирования. Чем выше частота ультразвуковой волны, тем большие возможности по определе­нию скорости могут быть обеспечены. Но при этом необходимо помнить, что затухание ультразвука в тканях сильно зависит от частоты. Для мягких тканей затухание ультразвукового сигнала со­ставляет приблизительно 1 дБ/см/МГц. Поэтому на практике ультразвук с часто­той порядка 8-10 МГц используют для исследования только поверхностных сосудов, для исследования же кровото­ка на большой глубине (в частности со­судов головного мозга, сердца) частота зондирующего сигнала составляет вели­чину порядка 2 МГц.

На рис. 9 показан вид зондирующей ультразвуковой волны при непрерывном излучении. В режиме импульсного излучения ультразвуковая волна имеет пульсирующий характер и представляет собой пачку импульсов. Для описания импульсного зондирующего сигнала наряду с вышеперечисленными исполь­зуют дополнительные параметры: длительность импульса T; частоту повторе­ния импульсов PRF.

Длительность импульса Тj - это длительность излучения ультразвуковой волны; она влияет на пространственное разрешение по глубине и на разреше­ние допплеровских сигналов по частоте. Чем меньше длительность импульса излучения, тем лучше разрешение по глубине и, соответственно, хуже раз­решение сигналов по допплеровской частоте и наоборот. В современных доп­плеровских приборах предусмотрено управление длительностью излучаемого импульса. Диапазон перестраиваемых значений длительности сигнала при этом расположен в пределах от 2 до 20 мкс.

Частота повторения импульсов PRF - это число периодов излучений в единицу времени. Частота повторения импульсов влияет на максимальную измеряемую глубину зондирования и максимальную анализируемую скорость кровотока. В случае увеличения частоты повторения импульсов возможен прием одновременно с нескольких участков глубины, т. е. уменьшается одно­значно измеряемая глубина, но при этом увеличивается диапазон анализи­руемых допплеровских скоростей. Соответственно, при уменьшении частоты повторения импульсов однозначно измеряемая глубина увеличивается, а диа­пазон анализируемых допплеровских скоростей за счет эффекта наложения частот уменьшается.

Рис. 9. Виды зондирующей ультразвуковой волны. Р * - амплитуда сжатия, Р- - амплитуда растяже­ния, а - непрерывное излучение, б - импульсное излучение.

Каждый из методов зондирования имеет свои преимущества и недостатки, но при проведении допплеровских исследований оба метода - и непрерыв­ный, и импульсный - эффективно дополняют друг друга.

2.2.2. Характеристика измерительного объема

Пространственное разрешение определяют как минимальное расстояние между элементами кровотока, при котором прибор может еще разделять по­ступающие от них допплеровские сигналы. Пространственное разрешение зависит как от конструктивных параметров датчика, так и от параметров зон­дирующего сигнала.

Характеристика пространственного разрешения тесно связана с понятием измерительного объема. Измерительный объем представляет собой область исследуемой ткани, попадающую в зону чувствительности прибора. Элементы - кровотока, находящиеся в пределах измерительного объема, формируют сум­марный эхо-сигнал и не могут быть разделены. Поэтому, чем меньше измерительный объем, тем лучше пространственное разрешение.

Величина измерительного объема в продольном и поперечном сечении ультразвукового луча определяется разными параметрами прибора: размер зоны чувствительности в поперечном направлении зависит от геометрических размеров датчика, а в продольном направлении - от типа излучения и пара­метров зондирующего сигнала. Поэтому в характеристику пространственного разрешения обычно включают две составляющие - продольное (аксиальное) и поперечное (латеральное) разрешение.

Продольное разрешение представляет собой минимальное расстояние между движущимися элементами кровотока, находящимися на разной глубине вдоль луча, сигналы от которых могут быть еще разделены.

Разделение эхо-сигналов от элементов кровотока, находящихся на раз­ной глубине, осуществляют по величине их временного запаздывания отно­сительно момента излучения: от структур тканей, находящихся на близких расстояниях от датчика, отраженный эхо-сигнал проходит меньший путь и соответственно имеет меньшее временное запаздывание относительно мо­мента излучения зондирующего сигнала, чем эхо-сигнал от более удален­ных структур.

Поскольку в случае непрерывного излучения осуществляется одновремен­ный прием эхо-сигналов от всех элементов кровотока, попадающих в зону чув­ствительности датчика, то не представляется возможным различить сигналы от структур находящихся на различной глубине вдоль луча. При этом понятие продольного разрешения не имеет смысла

Если излучается импульсный зондирующий сигнал длительностью Тj то для любой глубины зондирования измерительный объем Sv в продольном на­правлении ультразвукового луча имеет значение

Sv = СТj / 2.        (18)

Таким образом, при уменьшении длительности зондирующего импульса увеличивается продольное разрешение. Однако необходимо отметить, что при разработке допплеровских приборов предусматривают уменьшение вели­чины Тj, лишь до определенных пределов, связанных с ухудшением качества спектрального анализа допплеровских сигналов.

Поперечное разрешение представляет собой минимальное расстояние между движущимися элементами кровотока, находящимися в плоскости, перпендикулярной направлению пуча, от которых сигналы могут быть еще разде­лены. Поперечное разрешение определяют шириной диаграммы направлен­ности датчика, которая в свою очередь зависит от конструктивных параметров датчика.

2.2.3. Прием и обработка эхо-сигналов

Для допплеровской системы полезными являются эхо-сигналы, формиру­емые в результате рассеивания излученной ультразвуковой волны элемен­тами кровотока. Одновременно с полезными сигналами на приемный тракт допплеровской системы поступают гораздо более мощные (на 2-3 порядка) сигналы отражений от границ внутренних органов, в частности от стенок со­судов. Поэтому основной задачей приемного тракта допплеровской системы является не только выделение слабых допплеровских сигналов кровотока, но и подавление мощных мешающих отражений. При приеме эхо-сигнала и выде­лении допплеровских смещений выполняются следующие операции обработ­ки сигналов: демодуляция допплеровских сигналов; фильтрация сигналов для выделения полосы анализируемых частот и устранение мешающих отражений от стенок сосудов; выделение и звуковое воспроизведение сигналов прямого и обратного кровотока.

При демодуляции допплеровских сигналов существенную часть энер­гии отраженного эхо-сигнала составляют отражения от границ органов, в частности отражения от стенок сосудов - лишь приблизительно 1/1000 части уровня отражений от стенок сосудов соответствуют эхо-сигналы, рассеиваемые элементами кровотока. Поэтому входной усилитель прием­ного тракта имеет большой динамический диапазон обработки сигналов (порядка 100 дБ).

После предварительного усиления производится демодуляция эхо-сигна­лов с целью выделения допплеровских смещений. Чтобы выделить допплеровские сигналы кровотока, достаточно использовать смеситель, на входы которого подаются сигнал возбуждения датчика и принимаемый эхо-сигнал. С помощью смесителя осуществляется частотный сдвиг принимаемого сиг­нала таким образом, что эхо-сигналы от неподвижных объектов будут иметь нулевую частоту, что существенно упрощает задачу их подавления. Сигналы от элементов кровотока после преобразования будут находиться в области звуковых частот.

Способ выделения допплеровских сигналов с помощью одного смесителя часто используется в простейших приборах, таких как детектор сердцебиений плода человека. Но в данном случае не представляется возможным выделить информацию о направлении кровотока.

Для получения информации о направлении кровотока применяется более сложный узел демодуляции, в состав которого входит дополнительный смеси­тель. На один из входов этого смесителя подается принимаемый эхо-сигнал, а на второй вход поступает сигнал, формируемый из сигнала возбуждения датчика путем фазового сдвига на 90°. При этом на выходе узла демодуляции формируются два квадратурных допплеровских сигнала, имеющих сдвиг по фазе 90°. Знак фазового сдвига между этими сигналами соответствует на­правлению допплеровского смещения относительно частоты излучения, т.е. направлению кровотока.

После частотного преобразования принимаемых эхо-сигналов выполняется низкочастотная фильтрация, причем полоса фильтра низких частот устанавли­вается в зависимости от анализируемого диапазона допплеровских частот.

В режиме импульсного излучения на этапе демодуляции дополнительно производится стробирование входного сигнала для выделения анализируемо­го участка глубины зондирования.

Движущиеся стенки сосудов производят мощные низкочастотные допплеровские сигналы, в 100 и более раз превышающие сигналы кровотока. Для устранения этих мешающих отражений в допплеровском приборе предусматривают фильтр высоких частот, обеспечивающий подавление низкочастотных сигналов. Необходимо отметить, что данный фильтр по­давляет наряду с мешающими сигналами от стенок сосудов и низкоча­стотные составляющие сигналов кровотока. Поэтому в допплеровском приборе предусматривают несколько полос режекции фильтра высоких частот, что позволяет с учетом индивидуальных особенностей пациента и частоты излучения датчика устанавливать минимальную допустимую по­лосу режекции.

Звуковое воспроизведение допплеровских сигналов прямого и обратного кровотока осуществляют путем обработки квадратурных сигналов демодуля­тора с использованием фазосдвигающих цепей и сумматоров.

Поскольку после демодуляции допплеровские сигналы кровотока находятся в области звуковых частот, то для возможности их прослушивания используют обычную звуковую стереосистему или наушники. При этом в одном из гром­коговорителей стереосистемы воспроизводятся сигналы прямого кровотока и одновременно в другом громкоговорителе - сигналы обратного кровотока.

2.2.4. Формирование допплерограммы и ее отображение

На этапе формирования допплерограммы выполняются следующие опера­ции обработки квадратурных допплеровских сигналов: спектральный анализ; постобработка спектральных компонентов сигнала для выполнения сглажива­ния спектра и сжатия динамического диапазона спектра.

Перед выдачей спектральных отсчетов сигнала на экран монитора про­изводится преобразование амплитудных значений спектральных отсчетов в значения цветовой или полутоновой палитры с помощью функции гамма-коррекции.

Постобработку спектра сигнала используют как дополнительное средство улучшения вида допплерограммы и выполняют по выбору оператора.

При сглаживании за счет дополнительной фильтрации спектральных состав­ляющих устраняются артефакты, вызванные наличием шумов и внешних помех, однако при этом уменьшается детальность прорисовки допплерограммы.

Дополнительное сжатие амплитуд спектральных составляющих позво­ляет одновременно наблюдать энергетически мощные и слабые сигналы кровотока.

Получение качественных спектров кровотока для последующего расчета индексов является основной задачей допплеровского прибора. Влияние различных артефактов или некорректная установка основных управляющих параметров прибора могут значительно исказить спектр кровотока и, следова­тельно, привести к неправильному расчету индексов.

2.3. Ограничения допплеровского метода

Каждый из двух используемых в допплеровской системе режимов излуче­ния имеет свои преимущества и недостатки, которые необходимо учитывать для выбора оптимального режима работы с системой.

Преимущества использования непрерывного излучения: 1) качественное выделение сигналов с малым уровнем шумов; 2) приемлемые характеристики, получаемые при небольшой мощности излучения; 3) отсутствие ограничений по величине измеряемой скорости кровотока.

Ограничения при использовании непрерывного излучения: 1) поскольку эхо-сигнал выделяется со всей глубины в пределах зоны чувствительно­сти, то невозможно разделить сигналы от разных сосудов, попадающих в зону чувствительности прибора, а также невозможно оценить диаметр сосуда; 2) минимально возможная измеряемая допплеровская скорость ограничивается фильтром высоких частот, который используют для по­давления мощных сигналов от медленно движущихся стенок сосудов; недостаточное подавление этих сигналов приводит к перегрузке прием­ного тракта; 3) при установленных нормах на безопасную для пациента мощность излучения кость является непреодолимым препятствием рас­пространению ультразвука, что делает невозможным проведение транс­краниальных исследований.

Преимущества использования импульсного излучения: 1) возможна точная установка измерительного объема на выбранной глубине, что де­лает возможным разделение сигналов от разных сосудов вдоль направле­ния излучения, и в частности сигналов от близкорасположенных сосудов с разными направлениями кровотока; 2) поскольку для излучения и приема используют одну пьезокерамическую пластину, то ультразвуковой луч мо­жет быть более узким, чем в случае непрерывного излучения с использо­ванием разделенного датчика.

Ограничения при использовании импульсного излучения: 1) наименьшая измеряемая допплеровская частота определяется характеристикой фильтра высоких частот, используемого для подавления мощных сигналов от медленно движущихся стенок сосудов; 2) максимальная измеряемая скорость определя­ется частотой повторения импульсов излучения.

Если скорость движения элемента кровотока превысит некоторое гранич­ное значение, определяемое частотой повторения зондирующих импульсов, то за счет эффекта наложения частот соответствующее допплеровское сме­щение будет переноситься в область низких частот, что соответствует малой скорости движения. Иными словами, возникает неоднозначность при измере­нии скорости кровотока.

2.3.1. Ограничение максимальной анализируемой скорости кровотока

В случае непрерывного излучения нет практических ограничений на максимальную анализируемую скорость кровотока. При использовании же импульсного сигнала существует ограничение на максимальную скорость кровотока, связанное с дискретной природой сигнала. Для однозначного определения допплеровского сдвига необходимо, чтобы значение доппле­ровской частоты не превышало значения PRF/2 Природа этого ограничения получившего название эффекта наложения частот (aliasing effect), состоит в следующем, поскольку выборка (накопление) сигнала в режиме импульсного излучения производится в дискретные моменты времени, то не представля­ется возможным отследить колебания сигнала между выборками. Так, на­пример, если сигнал между выборками проделывает целое число периодов колебаний, то к моменту текущей выборки его значение будет таким же, как на предыдущей выборке. При этом приемное устройство будет воспринимать сигнал как постоянный.

Если допплеровская частота кровотока превышает удвоенную частоту по­вторения импульсов, то имеет место неправильная интерпретация допплеро­граммы. Положительные допплеровские смещения, превышающие частоту PRF/2, отображаются в области отрицательных частот. Таким образом, для увеличения диапазона анализируемых частот в режиме импульсного излуче­ния необходимо увеличивать частоту повторения импульсов. Однако нужно помнить, что увеличение частоты повторения импульсов может привести к не­однозначному определению глубины сосуда.

2.3.2. Неоднозначное определение глубины локализации

Как уже указывалось ранее глубина исследуемого сосуда определяется только в режиме импульсного излучения по величине временной задержки между моментом излучения и моментом прихода эхо-сигнала. В действитель­ности имеет место неоднозначность измерения дальности, обусловленная приходом в заданное время одновременно с эхо-сигналом последнего излу­ченного импульса от исследуемого элемента ткани эхо-сигналов предыдущих излученных импульсов от более глубоких слоев ткани. Однако вследствие за­тухания эхо-сигналы от более глубоких слоев значительно ослаблены, и при малой частоте повторения импульсов их влиянием можно пренебречь. Если же частота повторения достаточно высока, то допплеровская система будет воспринимать эхо-сигналы одновременно от двух и более участков ткани по глубине. В пределе, при увеличении частоты повторения импульсов, импульс­ный режим по характеристикам приближается к непрерывному режиму излуче­ния при этом теряется понятие глубины, но нет ограничений на максимальную скорость кровотока.

2.3.3. Влияние величины измерительного объема на разрешение по скорости

Основное преимущество импульсной допплеровской системы по сравне­нию с системой непрерывного излучения - это точная локализация измери­тельного объема по глубине. При этом чем более короткий импульс излучения используют, тем большую точность определения глубины достигают. При этом возможность локализации измерительного объема увеличивается, возмож­ность точного измерения скорости уменьшается. Таким образом, становится понятным, что каждый из двух используемых в допплеровской системе режи­мов излучения имеет свои преимущества и недостатки, которые необходимо учитывать для выбора оптимального режима работы с системой.

Правильный подбор параметров зондирующего сигнала, управление ре­жимами обработки эхо-сигнала и оптимизация формы получаемой допплеро­граммы позволяют клиницисту получить графическое изображение частот­но-временной спектрограммы, характеризующей распределение скоростей потоков в выбранном сечении исследуемого сосуда. В то же время система спектрального анализа не позволяет получить информацию о пространствен­ном расположении исследуемого объекта, что препятствует объективизации данных о реальном диаметре сосуда. Это не позволяет объективно оценить объемные характеристики кровотока, которые являются одними из наиболее нужных показателей во многих медицинских приложениях допплеровского метода.

Устранить отмеченные принципиальные ограничения возможно только при совмещении режимов двухмерного сканирования (В-режим) с одновременным получением допплеровской информации (D-режим).

3. Допплеровские системы с двухмерной визуализацией

Существуют два возможных подхода к комбинированию допплеровской информации и информации двухмерного сканирования. Первый состоит в получении полутонового двухмерного изображения (В-режим) в реальном времени, определении зоны интереса и направлении в эту область одно­мерного допплеровского излучения. Такой подход известен как дуплексный режим.

Второй метод предусматривает формирование изображения потоков на основе оценки допплеровской информации в каждом из элементов выбранной двухмерной зоны интереса с одновременным цветовым кодированием полу­чаемой информации в зависимости от направления потока. Данный подход получил название «метод цветового допплеровского картирования» - ЦДК (CFM - color flow mapping). Допплеровская информация, получаемая при этом методе, как правило, воспроизводится на экране прибора совместно с двух­мерным полутоновым изображением для совместной оценки морфологии ис­следуемого сосуда, геометрии потоков и их функциональных характеристик. Одновременное формирование в режиме реального времени полутонового двухмерного изображения, информации ЦДК в выбранной двухмерной обла­сти и спектрограммы потока в зоне установленного строба получило название триплексного режима.

В данном разделе будут рассмотрены технические принципы, положенные в основу приборов, реализующих отмеченные выше подходы и режимы.

3.1. Дуплексные системы

Простейшая техническая реализация дуплексного режима состоит в механическом креплении под фиксированным углом допплеровского дат­чика к корпусу двухмерного сканирующего датчика. При этом обеспечи­вается синхронное, независимое функционирование каждого из датчиков. Допплеровский датчик обеспечивает как непрерывный (CW), так и импульс­ный режим (PW) работы. При этом направление излучения обозначается на экране выделенной линией, а зона интереса в импульсном режиме - дву­мя маркерами или стробом Дуплексный режим может быть реализован за счет использования в разнесенные временные интервалы одного и того же пьезокерамического преобразователя двухмерного датчика как в сканиру­ющем, так и в допплеровском режиме. При этом к преобразователю предъ­являются повышенные электроакустические требования, так как получение информации с одной и той же глубины требует в оптимальном режиме раз­личных частотных характеристик сканирующего и допплеровского преоб­разователей. К примеру, в акушерской практике оптимальной частотой для получения двухмерных изображений является частота 3,5 МГц, в то время как для допплеровского исследования предпочтительной является частота 2 МГц

При конструировании дуплексных датчиков необходимо учитывать и геоме­трические требования. Как известно для получения двухмерного изображения сосуда оптимальным углом между ультразвуковым лучом и сосудом является 90°. В целях повышения частоты кадров для получения в дуплексном ре­жиме двухмерного изображения было бы предпочтительным обеспечить одновременную во времени работу как двухмерного преобразователя, так и допплеровского датчика. На практике реализация данного условия представ­ляется трудновыполнимой из-за невозможности надежного разделения при­ходящих на датчик эхо-импульсных сканирующих и допплеровских сигналов. Теоретически данная задача может быть решена при работе двух преобразо­вателей на различных частотах.

В большинстве известных приборов компромиссное решение достигает­ся за счет работы преобразователя большей части временного интервала в допплеровском режиме с регулярным обновлением двухмерного изобра­жения с периодичностью 1-2 с. Также применяют режим полной остановки двухмерного изображения после выбора оптимального направления доп­плеровского излучения. Как правило, информацию о конкретной техниче­ской реализации не приводят в рекламе, предлагаемой на рынке аппарату­ры. В результате требуется консультация с опытным экспертом для выбора прибора с оптимальной для заданных медицинских применений частотой формирования изображений.

Решение проблемы устранения артефактов наложения частот (aliasing) при работе в импульсном режиме с высокоскоростными потоками достига­ют за счет применения нескольких элементов в допплеровском излучателе Конструктивно данную задачу реализуют путем использования матричных из­лучателей.

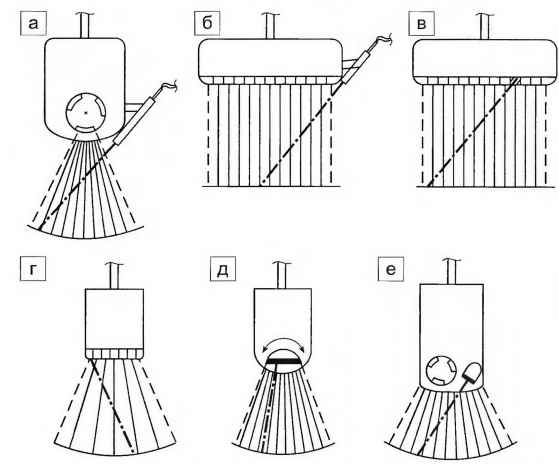

Рис. 10. Варианты конструктивного исполнения дуплексных датчиков: а - секторный датчик с механическим креплением допплеровского канала; б - линейный датчик с механическим креплением допплеровского ка­нала; в - электронный датчик со встроенным допплеровским каналом; г - электронный датчик с фазирован­ной решеткой; д - совмещенный датчик с механическим сканированием; е - дуплексный датчик с водной задержкой. Штрихпунктирном показано направленное допплеровское излучение, пунктиром обозначена об­ласть сканирования.

Различные варианты конструктивного исполнения дуплексных датчиков приведены на рис. 10.

На рис. 10 а приведен простейший вариант крепления на корпусе двух­мерного механического датчика независимого допплеровского излучате­ля. Данная конструкция является оптимальной с точки зрения развязки электроакустических параметров датчиков, но имеет меньшие возможности по изменению геометрии допплеровского излучения и временной синхро­низации работы излучателей, а также создает некоторые конструктивные неудобства для пользователя. Такая конструкция была присуща первым образцам дуплексных систем и в настоящее время практически не встреча­ется. Аналогичные преимущества и недостатки характерны для дуплексного датчика с электронным линейным сканированием (рис. 10 б, 10 в). Одним из его основных преимуществ является возможность получения большой зоны сканирования, что особенно важно при обследованиях в акушерстве. В то же время датчик с такой конструкцией совершенно непригоден для кардиоло­гических применений, где доступ к исследуемому объекту ограничен межре­берным пространством.

Наиболее универсальной по областям применения является конструкция электронного датчика с фазированной решеткой (рис 10 г) Каждый из эле­ментов решетки может работать как в непрерывном, так и в импульсном режи­ме допплеровского излучения и в зависимости от временной последователь­ности управляющих импульсов изменять произвольно направление излучения (рис. 10 г).

При исследовании сердца возможно также использование совмещенного датчика с механическим сканированием (рис 10 д). Совмещение реализуется за счет многоэлементной конструкции, выполненной по анулярной технологии. Преимуществом данной системы по сравнению с фазированной решет­кой является возможность получения улучшенных характеристик отношения сигнал/шум при сопоставимых интенсивностях излучаемых сигналов.

Дуплексный датчик с водной задержкой (рис 10 е) предназначен для иссле­дования малых органов. Сканирующий элемент имеет частоту 7 или 10 МГц, частота допплеровского излучателя как правило, 5 МГц.

Приборы с режимом дуплексного сканирования позволяют успешно решать задачи пространственной локализации исследуемого сосуда и получать ре­зультаты спектрального анализа допплеровских частот в объективно опреде­ленной зоне интереса Определение размеров исследуемого сосуда по двух­мерной эхограмме позволяет получить оценку объемных показателей крово­тока

Для решения задачи получения «реальных» допплеровских изображе­ний - получения двухмерной картины распределения значений скоростей кро­вотока в выбранном сечении - используются методы ЦДК.

3.2. Системы с цветовым картированием потоков

Первоначально системы позволяющие строить двухмерные распреде­ления допплеровских скоростей в выбранном сечении, были реализованы в конце 70-х годов на основе позиционных X-Y-сканирующих систем с механи­ческим перемещением одноэлементного допплеровского датчика Системы имели ограниченное применение Они были предназначены для исследова­ния периферических сосудов и требовали значительного времени (от 30 с до 5 мин ) для построения изображения. Получаемое изображение восстанав­ливало профиль сосуда, но наличие шумовых составляющих из-за движений пациента не позволяло адекватно оценить направление движения потоков и их интенсивность. В силу своего технического несовершенства и ограниченно­го применения системы механического позиционирования достаточно быстро были вытеснены с рынка и прекратили свое существование

На смену им пришли системы с ЦДК, работающие в режиме реального вре­мени с автоматическим сканированием исследуемой зоны

Реализация таких систем стала возможной в 1982 г [10] благодаря разра­ботке автокорреляционных методов обработки приходящей допплеровской информации.

Как отмечалось ранее, одним из недостатков допплеровских визуализиру­ющих систем с ручным сканированием являлось длительное время форми­рования изображения. Причина этого состояла в необходимости посылки до 50 излучающих импульсов по одному и тому же направлению для получения достоверных оценок допплеровского сдвига на различных глубинах выбранно­го направления. Применение методов автокорреляционной обработки позво­лило не только сократить количество последовательных излучений до 3-12, но и обеспечить возможность определения направления потока крови. Было принято окрашивать в красный цвет поток по направлению к датчику и в синий цвет - от датчика; при этом более насыщенная окраска соответствует повы­шенным значениям скоростей потоков.

Для реализации данного метода возможно использование всех типов дат­чиков, которые обеспечивают требуемую частоту излучений, - секторных ме­ханических, электронных линейных и фазированных. В дальнейшем были раз­работаны специализированные полостные датчики, в которых также реализо­ван режим ЦДК.

При формировании изображений ЦДК (рис. 11) принимаемые эхо-сигналы обрабатываются параллельно по двум каналам: 1 - для формирования двух­мерного полутонового изображения (В-режим), 2 - для обработки допплеров­ских сигналов. В канале 2 устанавливается пороговый детектор эхо-сигналов, который отделяет полезный допплеровский сигнал малой амплитуды от вы­сокоамплитудных эхо-сигналов В-изображения. Полученный после выделе­ния полезный сигнал обрабатывается параллельно по каналам 2.1 и 2.2 для определения значений скоростей и направлений потоков. Сформированные независимо изображения В-режима и ЦДК поступают на смеситель телевизи­онных сигналов для получения результирующего двухмерного изображения с зоной ЦДК.

Как правило, при формировании изображений ЦДК используют до 64 ультра­звуковых линий, при этом на каждой линии производится расчет до 128 элемен­тов. Частота кадров формируемых ультразвуковых изображений находится в пределах от 5 до 40 Гц и зависит от размера выбранной зоны интереса и глубины ее расположения в используемом объекте. Качество получаемого изображения может быть улучшено за счет генерации дополнительных усред­ненных линий или кадров. К примеру, при уменьшении угла сканирования объекта с 90° до 60° может быть повышена плотность линий на допплеров­ском изображении или увеличена глубина расположения исследуемой зоны. Соотношение, определяющее взаимосвязь между параметрами изображения ЦДК, имеет следующий вид:

где LD- плотность ультразвуковых линий, PRF- частота повторения зонди­рующих импульсов, W- ширина поля сканирования, FR - частота кадров, Zmax- максимальная глубина проникновения, N - количество сигналов, из­лучаемых по каждому направлению.

Остановка сформированного изображения может быть произведена в произвольный момент времени или синхронизирована с сигналами ЭКГ.

Рис. 11. Блок-схема формирования изображения с режимом ЦДК

В целях более детального анализа быстроизменяющихся процессов используется ре­жим кинопетли, который позволяет воспроизвести с заданной скоростью из памяти прибора последовательность (как правило, не менее 64) ультразвуко­вых изображений Таким образом, системы ЦДК содержат ряд дополнитель­ных по отношению к режиму В-сканирования управляющих режимов: «уси­ление» - управление чувствительностью приемного тракта сигналов ЦДК, «фильтры» - высокочастотный и низкочастотный для устранения шумовых сигналов от стенок сосудов и сигналов высоких частот; «порог» - устранение низкоамплитудных эхо-сигналов; «выбор цветовой шкалы» - выбор наиболее удобной гаммы цветов для отображения относительных значений скоростей; «усреднение кадров» - сглаживание изображения ЦДК в течение сердечного цикла и уменьшение уровня помех на изображении; «М-режим/поток» - для выбранного направления излучения строится кривая М-режима, характеризу­ющая изменения скоростей во времени.

Таблица 4. Характеристики основных режимов получения допплеровской информации

Показатели

Режим

непрерывный (CW)

импульсный (PW)

ЦДК(CFM)

Зона исследования

Один протяженный участок

Один или несколько коротких участков

Двухмерный массив коротких участков

Ультразвуковой преобразователь

Двухэлементный

Одно- или многоэлементный

Одно- или многоэлементный

Дуплексная визуализация

Есть

Есть

Есть

Режим отображения

Допплерограмма

Допплерограмма

Двухмерное цветовое изображение и допплерограмма

Количество излучений, необходимых для расчета скорости кровотока


50

Минимум 3. Как правило, 10

Ограничения по эффекту наложения частот (aliasing)

Нет

Есть

Есть

Максимальная

точность

определения

скорости

2%

2%

10%

Разрешающая способность по времени

10 мс

10 мс

100 мс

Выходная излучаемая интенсивность (spta)

50 мВт/см2

500 мВт/см2

100 мВт/см2

Количественное измерение потока

Возможно

Возможно

Возможно

Зависимость от угла излучения

Есть

Есть

Есть

Для получения более достоверных (точных) оценок значений скоростей потоков в выбранной зоне интереса используются традиционные методы не­прерывного (CW) и импульсного (PW) режимов излучения по выделенному направлению и в пределах установленного строба с последующим спектраль­ным анализом.

Для более эффективного применения каждого из режимов при определе­нии тактики ультразвукового обследования можно использовать сравнитель­ную таблицу возможностей этих методов (табл. 4).

3.3. Развитие методов цветового допплеровского картирования

Появление методов ЦДК в начале 80-х годов и разработанная на их основе аппаратура, безусловно, сыграли революционную роль в ультразвуковой диа­гностике сосудистых поражений. Была решена задача визуализации двухмер­ных распределений скоростей потоков в режиме реального времени, что откры­ло широкие возможности для применения метода в области эхокардиографии. В то же время новой методике не удалось избежать ряда ограничений и не­достатков традиционных допплеровских режимов и методов В-сканирования: зависимости допплеровской информации от угла излучения по отношению к направлению потока; ограниченного частотного диапазона допплеровских сиг­налов, определяемого максимальной частотой лоцируемых сигналов; ограни­чения верхнего диапазона частоты кадров, формируемых изображений ЦДК.

Рис. 12. Типичная форма спектра допплеровского сигнала.

Активные научные поиски и разработки привели в начале 90-х годов к появ­лению ряда разновидностей метода ЦДК, позволяющих снизить или устранить влияние отмеченных ограничений. Наиболее популярным стал режим цвето­вого допплеровского картирования по энергии (CDE - color Doppler energy) - ЦДКЭ [11] В данной модификации метода ЦДК вместо отображения скоростей потоков в каждом пикселе изображения было предложено отображать мощность допплеровских сигналов. Получаемая при этом информация характеризует ин­тенсивность потока крови в выбранном сечении, а не абсолютную его скорость, что делает результирующее изображение практически независимым от угла ультра­звукового сканирования. Сущность мето­да проиллюстрирована на рис. 12, где по­казана типичная форма спектра доппле­ровского сигнала.

В зависимости от угла наклона излучения по отношению к направлению потока может изменяться значение средней скорости потока vcp и ширина спек­тра скоростей, но энергия отраженных допплеровских сигналов, пропорцио­нальная площади под кривой на рис. 12, остается постоянной.

Режим ЦДКЭ позволяет также расширить частотный диапазон отображае­мых допплеровских сигналов в целях визуализации низкоскоростных потоков.

Это достигается путем «отказа» от функции выделения направленности потока, что снижает ограничение по частоте опроса анализируемых доппле­ровских сигналов. Данная функция подробно описана в последующих главах, поскольку имеет особую эффективность при исследовании малых перифери­ческих сосудов и сосудов брюшной полости, что значительно расширяет сфе­ру применения метода ЦДК.

Например, на участках тканей с высокой степенью перфузии традицион­ный режим ЦДК может не обеспечить получения цветного изображения из-за взаимной компенсации векторов скоростей различных направлений от малых сосудов, что приводит к обнулению средней направленной скорости потока. При этом энергия потока безусловно не будет нулевой, что найдет свое отра­жение при формировании изображения в режиме ЦДКЭ.

Режим ЦДКЭ доказал свою практическую значимость при диагностике тром­бозов глубоких вен, дифференциации объемных поражений, а также в такой труднодоступной области для сканирования, как транскраниальная дуплекс­ная методика.

Дальнейшее техническое совершенствование ультразвуковых сканирующих систем позволило преодолеть одно из наиболее жестких ограничений - по ча­стоте кадров формируемых изображений ЦДК. Как известно, данное ограниче­ние было вызвано определенной скоростью распространения ультразвука в тканях и фиксированным временем, необходимым для получения достовер­ной информации о допплеровской частоте по выбранному направлению из­лучения. Последним и наиболее значимым техническим достижением в об­ласти сканирующих систем явилось применение методов обработки не только амплитуды, но и фазы приходящих эхо-сигналов, что позволило подключить на каждый сканирующий элемент до четырех приемно-передающих каналов и таким образом добиться повышения в 4 раза верхнего порога частоты кадров формируемых изображений.

Применение новой архитектуры построения приемно-передающих систем и значительное увеличение скорости обработки информации позволило в 1996 г. [12] предложить новую модификацию метода ЦДК - «конвергентный цветовой допплер» (CCD - convergent color Doppler) - КЦД. Данный метод объ­единил преимущества и возможности традиционного метода ЦДК - отображе­ние распределения скоростей потоков и их направлений - с методом ЦДКЭ, обеспечивающим отображение энергетических характеристик потока.

Ключевым моментом для представления информации КЦД стал оптималь­ный подбор цветовых шкал, который позволил на одном и том же изображе­нии совместить информацию о скорости и энергии допплеровского сигнала. При выработке алгоритма формирования изображения было принято, что для слабых эхо-сигналов (до определенного порога) происходит формирование «энергетического» изображения, а при увеличении амплитуды работает ком­бинированный режим картирования по скорости и по энергии.

Было предложено три семейства цветовых шкал: контурные, направлен­ные и пороговые. При использовании контурной шкалы происходит цветовое кодирование по энергии для слабых допплеровских сигналов и комбинирован­ное кодирование по энергии и скорости для более сильных сигналов. Данную шкалу наиболее эффективно использовать для характеристики объемных по­токов. Направленная энергетическая шкала воспроизводит во всем диапазоне сигналов энергетическое кодирование, которое совмещается с информаци­ей о направленности потоков. В режиме пороговой шкалы до определенно­го уровня сигналов происходит кодирование по энергии, а выше этого уровня воспроизводится информация о скоростях и направлениях.

Для управления различными цветовыми шкалами введена функция «ба­лансировка», которая позволяет увеличивать или уменьшать насыщенность соответствующей зоны на шкале для более определенного выделения инфор­мации о скоростях потоков или их энергии.

С точки зрения клинического применения метод КЦД с набором цветовых шкал позволяет более четко прорисовывать границы завихрений потоков, ото­бражать цветовую информацию в течение всего сердечного цикла, подчерки­вать зоны повышенных и пониженных скоростных потоков.

Скорость восприятия оператором воспроизводимой цветовой информации в режиме КЦД и ее адекватная оценка являются предметом более детальных клинических испытаний.

3.3.1. Технология «Sequoia™».

Когерентное формирование изображения

Последним словом в мире непрерывно развивающихся ультразвуковых тех­нологий стало появление в апреле 1996 г. разработки корпорации «Acuson» - принципиально новой технологии «Sequoia™», которая явилась результатом многолетних фундаментальных исследований. Эта технология представляет собой революционный вклад в развитие медицинской диагностической визуа­лизации благодаря уникальным подходам к обработке и анализу ультразвуко­вой информации. Технология «Sequoia™» базируется на четырех «краеуголь­ных камнях»: когерентном формировании изображения; новых допплеровских технологиях - SST™ Color Doppler; Solo™ Spectral Doppler; новой технологии датчиков; интегрированной ультразвуковой рабочей станции DIMAQ.

Когерентное формирование изображения, используемое в рассматривае­мых системах, отражает принципиально новый подход к обработке принима­емого ультразвукового сигнала. Существующие на рынке ультразвуковые си­стемы работают по принципу построения изображения «по лучу», используя данные только об амплитуде отраженного эхо-сигнала, что позволяет полу­чать лишь половину информационной емкости сигнала.

Технология когерентного формирования изображения использует 512 или 256 электронных приемо-передающих каналов и принцип формирования мно­жественных лучей с закодированной в них информацией как об амплитуде, так и о фазе отраженного сигнала, выстраивая так называемые «ячейки изображения». Данный подход к сбору, анализу и обработке получаемых ультра­звуковых данных позволяет иметь вдвое больше информации за половину времени. В результате значительно повышается разрешающая способность по времени, пространству и контрастности при высокой однородности каче­ства изображения по всему полю обзора.

Только с появлением технологии «Sequoia™» стало возможным получать изображение, основанное на использовании полной информации об объекте, содержащейся как в амплитуде, так и в фазе отраженного сигнала.

3.4. Допплеровская тканевая визуализация

Одной из первых областей клинического применения традиционного (ис­пользующего кодирование по скорости) метода ЦДК стала кардиология. В до­полнение к двухмерному сканированию, позволяющему оценить морфологию, и спектральному допплеровскому анализу, характеризующему гемодинамические показатели, метод ЦДК позволил более эффективно диагностировать на­рушения внутренних потоков.

Дополнительным инструментом в исследовании функций миокарда явился новый допплеровский метод - допплеровская тканевая визуализа­ция (DTI-Doppler tissue imaging) - ДТВ (реализован в аппаратуре начиная с 1994 г.) [13]. Данный метод основан на алгоритме выделения полезной информации с инверсной фильтрацией по отношению к методу ЦДК. Слабые допплеровские сигналы движения стенок, которые воспринимаются в методе ЦДК как помеха и устраняются путем фильтрации, в методе ДТВ стали полез­ными сигналами. Специализированный фильтр отсекает информацию о ско­ростях движущихся потоков и выделяет информацию о скоростях движения тканей. Появляется возможность оценить динамику и стенок миокарда, и его внутренних слоев. При этом определяется не только скорость, но и направ­ление движения стенок. Для кодировки, как правило, используются цветовые шкалы, как и в режиме ЦДК.

На основании исходной допплеровской информации в методе ДТВ воз­можна оценка кинетики тканей по трем режимам, регистрации скорости, реги­страции ускорения и регистрации энергии отраженного сигнала. Применение данных режимов в клинических условиях позволяет решать диагностические задачи по улучшению визуализации миокарда, оценке нарушений региональ­ной сократимости и энергетической активности.

Имеются сообщения об экспериментальном использовании метода ДТВ при реконструкции трехмерных изображений сердца в процессе транспищеводной эхокардиографии [14]. Исследования показали, что двухмерные изображения, полученные по методу ДТВ, содержали более полную информацию о границах стенок миокарда, чем традиционные изображения по В-режиму.

Следует отметить, что на данной стадии метод проходит широкую клини­ческую апробацию, и вполне вероятно, что в будущем он продемонстрирует новые диагностические возможности.

Завершая рассмотрение методов цветового допплеровского картирования, следует отметить, что их внедрение в клиническую практику в 1983 г. открыло принципиально новый этап в диагностике сердечно-сосудистых заболеваний.

Таблица 5. Методы цветового допплеровского картирования

Название

Отображаемые

Цветовая шкала

Область применения

Год

метода

параметры

отображения

(предпочтительно)

внедрения

ЦДК

Скорость потока, направление потока

Красно-синяя

Кардиология, крупные сосуды всего тела

1983

ЦДКЭ

Интенсивность потока

Красно-желтая

Малые сосуды

1994

ДТВ

Средняя скорость стенок, ускорение стенок

Красно-синяя

Эхокардиография

1994

КЦД

Скорость потока,

Набор шкал

Универсальный

1996


направление,

комбинированный

(сосуды всего тела)



интенсивность потока

(красно-синяя, красно-желтая)



Когерент-­

Скорость потока,

Набор шкал

Универсальный

1996

ный цве-­

направление,

комбинированный

(сосуды всего тела)


товой

интенсивность потока,

(красно-синяя,



допплер

фазовый сдвиг между отраженными сигналами

красно-жёлтая)




От одномерного представления перешли к двухмерному представлению с ви­зуализацией направлений потоков, таким образом, максимально приблизив воспроизводимую ультразвуковую информацию к реальной анатомической картине. Врач получил доступ к морфологической информации о структуре и направленности потоков, смог оценивать скоростные и энергетические харак­теристики потоков, изучать весь диапазон допплеровских частот, сделать об­следование независимым от угла, преодолеть ограничение по частоте кадров формируемого изображения (табл. 5).

Логическим завершением исследований последнего десятилетия явилась разработка метода КЦД, который объединил, по сути, все возможные методы двухмерной визуализации допплеровской информации о потоках.

Оценив уровень технических достижений, реализованный в серийно вы­пускаемой аппаратуре, каждый энтузиаст допплеровского метода диагностики мечтает заглянуть в завтрашний день и получить ответ на вопросы: есть ли предел техническим новациям в ближайшем будущем и составит ли данный метод реальную конкуренцию методам контрастной ангиографии и магнитно- резонансной томографии?

Следует ожидать, что в ближайшие годы в лучших образцах ультразвуко­вых допплеровских систем будет реализован режим трехмерной визуализации потоков крови на основе информации, получаемой с помощью метода ЦДКЭ. Первые сообщения о методике 3D Colour Power Angio [15] говорят о возмож­ности трехмерной визуализации в режиме, близком к реальному времени, не только отдельных участков сосудистого русла, но и целиком сосудистой систе­мы отдельных органов - почки, системы мозгового кровообращения у ново­рожденных, пуповины и др.

Специальные режимы обработки позволяют отфильтровывать традицион­ную полутоновую тканевую информацию и воспроизводить в результирующем изображении только информацию о сосудистых потоках, т. е. получать «чисто» допплеровское изображение Клиническая значимость таких изображений особенно велика при определении тактики хирургических вмешательств для лечения сосудистых заболеваний Принципиально новые возможности в диа­гностике сосудистых заболеваний открывает применение разработанных в по­следние годы контрастных веществ [16, 17]. Сочетание контрастных веществ и методики получения изображений по методу второй гармоники явилось базой для развития еще одной модификации метода ЦДК - Harmonic Contrast Imaging Использование данной методики позволяет повысить чувствительность доппле­ровской системы по детектированию слабых сигналов на 25-30 дБ. тем самым создав возможность для получения допплеровского изображения мелких со­судов и вен. которые ранее были не видны даже на исходном эхографическом полутоновом изображении. Следует отметить перспективность данной мето­дики при транскраниальном исследовании, при исследовании артерий нижних конечностей, васкуляризации опухолевых поражений и т. п.

Приведенные примеры двух новых методик подтверждают, что допплеров­ское направление в ультразвуковой диагностике является одним из наиболее динамичных, и в ближайшие годы в нем следует ожидать новых открытий.

4. Автоматизация анализа ультразвуковой допплеровской информации

Технические разработки, проведенные за последние 30 лет, позволили соз­дать полный спектр ультразвуковой допплеровской аппаратуры: от простейших индикаторных приборов со звуковым воспроизведением скоростных характе­ристик кровотока до суперсовременных систем на основе метода цветового допплеровского картирования с режимом конвергентного допплера, позволя­ющих получать двухмерные распределения скоростей потоков максимально приближенные к реальным анатомическим сечениям.

Благодаря современной аппаратуре врач получает за время одного обсле­дования многоразмерный массив полезной информации в виде звуковых сиг­налов кровотока, огибающих кривых средней и максимальной скорости, спек­трального состава кровотока в выбранном сечении, набора информативных параметров в виде расчетных индексов, двухмерного изображения кровотока с цветовой индикацией направления, объемных показателей кровотока в вы­бранном сечении сосуда. При этом можно с достаточной степенью определен­ности утверждать, что время обследования пациента за прошедшие годы ре­волюционных технических новаций изменилось незначительно. Это означает, что врачу приходится обрабатывать значительно больший объем информации в единицу времени, что, безусловно, улучшает качество и объективность диа­гноза, но увеличивает при этом нагрузку на врача.

Очевидной становится необходимость автоматизации обработки информа­ции, которая складывается из следующих этапов: 1) компьютерная обработка в режиме реального времени и архивация результатов допплеровского обсле­дования; 2) систематизация допплеровских диагнозов для различных видов

патологических изменений и нормы; 3) построение базы знаний, учитывающей исходные физиологические данные и систематизированную информацию, по­лученную в процессе выполнения второго этапа; 4) разработка автоматиче­ских алгоритмов постановки диагноза или выявления нарушений кровообра­щения на основе оценки совокупности информативных параметров; 5) созда­ние обучающейся экспертной системы с использованием элементов теории искусственного интеллекта; 6) построение модели системы кровообращения для комплексирования данных, полученных другими методами исследова­ния, и результатов ультразвуковых допплеровских исследований.

В настоящий момент в большинстве серийно выпускаемых приборов ре­ализован только первый этап автоматизации - обработка и архивация дан­ных обследования. Это стало возможным только в последние годы благодаря широкому использованию при построении допплеровских систем стандартных компьютерных платформ [18].

Работы по другим этапам носят в основном научно-исследовательский характер. В то же время необходимость систематизации уже имеющейся ин­формации о проводимых перспективных исследованиях требует проанализи­ровать наметившиеся тенденции и предложить читателю материалы такого анализа.

4.1. Методы автоматического анализа допплеровских сигналов

Для выявления патогенетических механизмов дисциркуляций врач в своих действиях должен воспользоваться оценками изменений амплитуды, частоты и фазы аудиовизуального представления допплеровского сигнала кровотока. При этом диагносту приходится анализировать и сопоставлять значительные объемы информации, связанные с местом локации артерии, индивидуальны­ми анатомическими особенностями обследуемого, а также проводить доста­точно сложные и трудоемкие вычисления при обработке сигналов.

Одна из основных особенностей допплеровского исследования заключается в том, что амплитуда регистрируемого сигнала является, как правило, не очень надежным показателем, так как зависит от многих факторов, не связанных со скоростью кровотока: от угла между датчиком и направлением кровотока, на­дежности контакта между кожей и датчиком, коэффициента усиления измери­тельного тракта и т. д. Однако значительное изменение амплитуды сигнала, например при исследовании симметричных артерий, является достаточно информативным для диагностики. Поэтому при анализе допплеровского сигнала используют показатели, связанные как с формой, так и с амплитудой. Задача анализа допплеровского сигнала обычно решается в два этапа, на первом определяют огибающие спектрального представления сигнала, а на втором на основе анализа огибающих вычисляют различные показатели кровотока. На рис. 13 показан типичный допплеровский сигнал с нанесенными на него огиба­ющими.

Обычно при анализе типовых огибающих допплеровского сигнала выделя­ют для анализа шесть основных точек: 1) открытие аорты; 2) максимальная систолическая скорость; 3) дикротический зубец; 4) постдиастолический заброс; 5) максимальная амплитуда постдиастолической позитивной волны; 6) конечная диастолическая скорость.

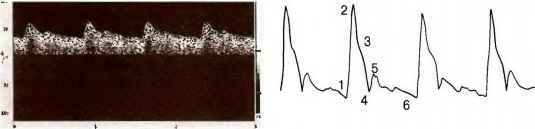

Рис. 13. Спектрограмма кровотока по средней мозговой артерии.

Рис. 14. Типовая огибающая допплеровского сигнала (расшифровка цифр в тексте).

Типовая огибающая допплеровского сигнала с нанесенными на нее опор­ными точками изображена на рис. 14.

Для автоматического распознавания этих опорных точек удобно использо­вать структурно-лингвистический подход [7, 19, 20]. При таком подходе про­водят сегментацию огибающей и выделение типовых ее элементов, каждый из которых характеризует тот или иной пик на кривой. Всю кривую целиком описывают в виде периодической последовательности типовых элементов. Это позволяет свести задачу распознавания опорных точек к нахождению от­дельного цикла и определению элементов его составляющих на основе грам­матического анализа цепочки, описывающей допплерограмму. Такой анализ удается провести в реальном масштабе времени и выдать на экране врачу рассчитанные показатели (рис. 13, верхняя строка над допплеровским сиг­налом). Контроль за правильностью проведенного анализа возлагается при этом на врача. При необходимости врач всегда может вмешаться в работу комплекса и осуществить расчеты самостоятельно.

Решение задач диагностики сосудистых заболеваний требует в ряде случа­ев оценить динамику изменения кровотока при проведении компрессионных проб и фармакологических тестов. Решение этих задач возможно при исполь­зовании различных средств архивирования.

При проведении компрессионных проб обычно требуется наблюдать за из­менением допплеровского сигнала в течение нескольких минут. Задача диа­гностики сводится в этом случае к анализу динамики изменения амплитуды и формы сигнала. Решение такой задачи стало возможно при появлении бы­стрых магнитных накопителей большой емкости. Для просмотра сигнала во всем временном диапазоне записи обычно используют специальную линейку скролинга, как это показано на рис. 13.

При мониторинге, который бывает необходим при проведении сердечносо­судистых операций, наблюдать за допплеровским сигналом приходится по не­сколько часов. В этом случае обычно осуществляют запись только огибающих, что позволяет экономить объем памяти. Однако при этом осуществляется ав­томатический контроль сигнала и при его изменении, например при появлении эмболов в сосудистом русле, реализуется автоматический переход на запись полного допплеровского сигнала с одновременной подачей звукового сигнала. В дальнейшем врач может просмотреть полную запись и выбрать для анализа требуемые участки.

Pис. 15 Пример диалогового рабочего окна при допплерографическом исследовании.

При длительном наблюдении за пациентом часто необходимо сопоставить результаты текущего исследования с предшествующим. Для этого в современ­ных комплексах предусматривается база данных обследований, которая по­зволяет просматривать результаты в многооконном режиме. На рис. 15 показан такой типичный режим работы (на примере комплекса БИОМЕД). Кроме того, в такой базе данных хранится текстовая информация о пациенте, данные дру­гих исследований, а также информация о предполагаемом диагнозе Обычно такая база данных является сетевой, что позволяет подсоединять комплекс к единой информационной сети лечебного учреждения и проводить комплексирование различных методов исследования [21]

4.2. Подходы к созданию экспертной системы анализа ультразвуковой допплеровской информации

Важным аспектом восприятия допплеровской информации о кровотоке в сосудах является то, что она отражает состояние отдельных элементов единой гемодинамической системы сосудов данного бассейна (например, бассейна головного мозга) на уровне опыта клинического врача. Для такого восприятия необходимы модели физических процессов, лежащих в основе гемодинамики. Желательно, чтобы эти процессы были формально описаны на математиче­ском языке и позволяли бы наиболее адекватно увязывать изменения в проходимости сосудов с данными допплеровских измерений. По сути дела для проведения диагностики необходимо построить семейство математических моделей, описывающих гидродинамические процессы артериальной системы кровообращения в состояниях нормы и с различными типами нарушений, и уметь выбирать из этого семейства модель с соответствующей патологией, которая наилучшим образом согласуется с результатами ультразвуковых доп­плеровских измерений.

Для повышения эффективности использования допплеровской информа­ции может быть сформулирована концепция ультразвуковой диагностики на основе математических моделей артериальной системы. Эта концепция стро­ится на положениях, приведенных ниже.

  1. Гемодинамическую картину распределения кровотока в сосудах, выяв­ленную в результате клинических исследований, воспроизводят в семействе математических моделей путем настройки их параметров. В результате на­стройки моделей определяют средние значения параметров и их разброс для нормального состояния системы кровообращения и для рассматриваемых случаев сосудистых заболеваний. Полученное таким образом семейство мо­делей можно рассматривать как исходную базу знаний будущей экспертной системы. Эта база знаний может пополняться новыми экспериментальными и клиническими данными о поведении сосудистой системы с различными вида­ми поражений.
  2. Измерения кровотока в одном и том же сечении у различных пациентов одной возрастной группы в норме или с одинаковыми нарушениями могут от­личаться из-за погрешностей измерений, а также из-за случайного разброса параметров, характеризующих гемодинамические свойства. Поэтому обнару­жение нарушений в сосудистой системе является вероятностной задачей. В связи с этим на основе статистических методов для каждой модели семейства определяют корреляционные зависимости параметров кровотока в различных сечениях, наиболее характерные для данного типа нарушений сосудистой си­стемы. Совокупность таких зависимостей, полученных для состояний системы кровообращения с различными поражениями, представляет собой корреляци­онную базу априорных знаний для применения вероятностных методов уль­тразвуковой диагностики.
  3. Диагностика нарушений сосудистой системы по результатам ультразву­ковых измерений с использованием априорной базы знаний производится на основе статистических методов проверки гипотез. В данном случае рассма­триваются гипотезы о наличии тех или иных патологических изменений в со­судистой системе пациента из заданного списка нарушений. Далее на основе сравнительного анализа допплеровских измерений, сделанных в различных сечениях сосудистой системы, находятся взаимосвязи между измерениями. Суть диагностики состоит в том, чтобы для данной совокупности измерений найти модель системы с наиболее близкими корреляционными зависимостя­ми. В результате определяют наиболее вероятный тип поражения сосудистой системы. Помимо выявления наиболее вероятных патологических изменений, в результате диагностического анализа могут быть указаны еще несколько других, менее вероятных, но возможных нарушений. При этом окончательное решение о состоянии пациента принимает врач с учетом имеющихся у него профессиональных знаний и опыта.

В сформулированной концепции ключевое место занимает проблема по­строения математических моделей системы кровообращения. По этой про­блеме есть публикации и за рубежом, и в отечественной литературе [22, 24]. Система кровообращения представляет собой сложную распределенную дина­мическую систему со специфическим многоконтурным механизмом регуляции. Уровень физиологических знаний об этой системе является далеко не полным. В связи с этим при математическом описании процессов кровообращения наи­более продуктивным является подход, основанный на построении локальных моделей, ориентированных на конкретное назначение и отображающих опре­деленную группу свойств и закономерностей моделируемой системы.

Для понимания процессов циркуляции крови в сосудах полезным оказыва­ется рассмотрение системы кровообращения как гидродинамической системы, описываемой на основе известных законов механики жидкостей. С помощью гидродинамических моделей кровообращения могут исследоваться сложные процессы распространения пульсовой волны по артериям, нелинейные эф­фекты, течение крови с учетом изгибов и бифуркаций сосудов.

Применительно к задаче анализа поведения средних значений скоростей кровотоков в различных участках системы будем использовать сравнительно простые модели с сосредоточенными параметрами, описываемые линейны­ми алгебраическими уравнениями. Рассмотрим систему артерий головного мозга человека. Эта система представляет собой ветвящуюся сеть сосудов. Участки этой сети между ветвлениями будем рассматривать как элементы с сосредоточенными параметрами. Каждый элемент будем характеризовать эк­вивалентным гидравлическим сопротивлением, на котором возникают потери давления, пропорциональные расходу. Физической причиной падения давле­ния на элементе могут быть сужение и ветвление сосудов, изгибы тракта, вяз­кое трение.

Таким образом, весь бассейн кровоснабжения артерий головного мозга мо­жет быть представлен в виде гидравлической цепи, составленной из элемен­тов с сосредоточенными параметрами и изображенной на рис. 16.

Каждому элементу цепи соответствует участок определенной артерии. Названия артерий, отображенных в цепи, приведены в табл. 6. Стрелками на рис. 16 показаны положительные направления потоков.

Изображенная на рис. 16 гидравлическая цепь представляет собой базовую модель системы кровообращения головного мозга, включающую как основные артериальные пути циркуляции крови, так и резервные каналы в виде анасто­мозов. Из базовой модели путем простых структурных изменений и изменений сопротивлений элементов могут быть получены частные модели системы для состояний нормы и нарушения кровообращения типа стеноза или окклюзии (последние сопровождаются изменениями путей кровотока). Аналогичным об­разом могут быть учтены изменения в системе при проведении компрессион­ных проб.

Математическое описание цепей основано на применении законов сохра­нения, часто называемых обобщенными законами Кирхгофа и формулируемых для узлов и контуров цепи.

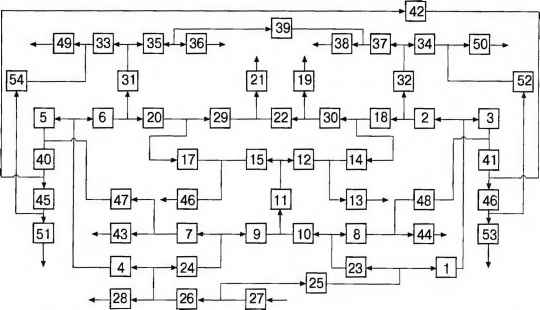

Рис. 16. Схема модели гидравлической цепи кровоснабжения головного мозга (обозначения см. в табл. 6).

Для гидравлических цепей эти законы фор­мулируют в виде уравнений баланса расходов для узлов и баланса падения давления для контуров с граничными условиями.

Граничное условие на входе в систему (на входе в левый фрагмент дуги аорты) задается в виде постоянного давления. Рассматриваемая цепь име­ет несколько выходов, каждый из которых связан со своим периферическим участком (мелкими артериями и артериолами, питающими соответствующую область капиллярной сети). Падения давлений на всех периферических участ­ках будем считать одинаковыми. В этом случае все выходы цепи можно объ­единить в один.

С учетом сделанных допущений процессы циркуляции крови в рассматри­ваемой цепи артерий головного мозга можно описать системой алгебраиче­ских уравнений:

Таблица 6. Номера и названия артерий в блоках модели цепи.

№ элемента

Название артерии

№ элемента

Название артерии


Общие сонные.



1

правая

26, 27, 28

Дуга аорты

4

левая




Внутренние сонные.


Глазные:

2, 18, 30

правая

32

правая

6 20,28

левая

31

левая


Наружные сонные


Тыльные артерии носа:

3 41, 46

правая

34 50

правая

5, 40. 45

левая

33,49

левая


Подключичные:


Надблоковая:

8, 23, 44

правая

37 38

правая

7, 24, 43

левая

35,36

левая


Позвоночные



10

правая

39

Анастомоз

9

левая


надблоковых артерий


Задние:



12, 13

правая

42

Обобщение анастомозов

15. 16

левая


(подъязычных тыльных




и губных артерий)


Задние соединительные



14

правая


Анастомоз верхней и нижней

17

левая


щитовидной:



48

правый



47

левый


Обобщение средних


Обобщение ветвей


переднемозговых:


внешних сонных.

19

правой

53

правой

21

левой

51

левой

22

Передняя соединительная


Обобщение анастомозов




тыльных артерии носа




и надглазничных:



52

правая



54

левая

25

Плече-головной ствол

11

Основная

приближенными. Поэтому для использования моделей [21] при диагностике заболеваний необходимо, по крайней мере, убедиться, что они отражают из­вестные из клинической практики свойства реальной системы. Кроме того, необходимо задать параметры базовой модели (средние значения гидрав­лических сопротивлений элементов и диапазон их случайных отклонений) и параметры модели, настраиваемые на основе известных клинических дан­ных о скорости кровотока в сосудах здоровых людей и ее изменениях из-за нарушений и при компрессионных пробах, а также данных о геометриче­ских характеристиках сосудов. Настройку параметров производили путем минимизации критерия, характеризующего отличие указанных априорных данных от значений кровотока и сопротивлений элементов, получаемых в модели.

Таким образом, для системы артерий головного мозга было получено семейство сравнительно простых моделей, отражающих распределение средних значений линейных скоростей движения крови в различных участках системы в состояниях нормы и с нарушениями.

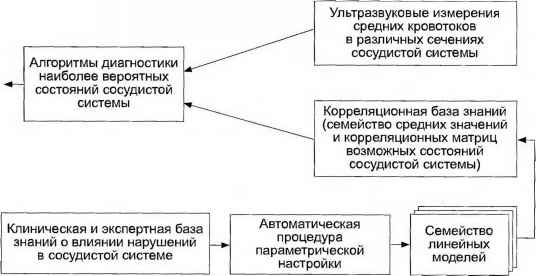

Рис. 17. Структурная схема экспертной системы диагностики поражений артерий головы.

Это семейство моделей можно совершенствовать и расширять, адаптируя к новым клиническим данным и интегрируя в единую базу знаний опыт врачей с ана­литической информацией о гидродинамике процессов кровообращения [25, 26].

Такая база знаний может быть положена в основу построения экспертной системы ультразвуковой допплеровской диагностики артерий головного мозга. Структура экспертной системы представлена на рис. 17.

В плане создания экспертной диагностической системы необходимо даль­нейшее развитие исследований гемодинамических моделей системы кровоо­бращения, ориентированных на: 1) создание теоретической основы и общей методологии ультразвуковой допплеровской диагностики нарушений артери­альной системы; 2) разработку простых, удобных в практической реализации алгоритмов диагностики, применение которых в составе ультразвуковых допплеровских приборов обеспечит их интеллектуализацию и сделает их советчи­ками врачей по выявлению сосудистых заболеваний.

5. Вопросы безопасности при использовании ультразвуковой допплеровской аппаратуры

Применение ультразвука для диагностических целей имеет более чем трид­цатилетнюю историю, и в течение всего этого периода одним из наиболее дис­кутируемых и неоднозначных оставался вопрос о безопасности применения энергии ультразвуковых волн для пациента.

Следует отметить, что вопрос безопасности врача, проводящего обсле­дование, обсуждался с не меньшим энтузиазмом, особенно на первом эта­пе появления сканирующих приборов. Тогда использовали несовершенные средства отображения информации, конструкция датчиков была неудобной, тяжелой, с выраженными механическими вибрациями. Безусловно, все эти факторы воздействовали на оператора работавшего с прибором, и прак­тика широкого клинического применения требовала разработки и утверж­дения соответствующих санитарно-гигиенических норм. При этом следует понимать, что среди рассматриваемых факторов отсутствовали эффекты ультразвуковой энергии, так как конструкция всех ультразвуковых датчиков, используемых в диагностической аппаратуре, исключает распространение ультразвуковых волн в направлении оператора Отраженная энергия, рас­пространяемая в тканях организма воспринимается только лицевой поверх­ностью датчика которая находится в контакте с телом пациента благодаря применению специализированных акустически согласованных (прозрач­ных) гелей. Таким образом, можно сделать вывод, что вопросы безопасно­сти работы оператора с ультразвуковым оборудованием не имеют особой «лучевой» специфики, присущей другим методам лучевой диагностики; со­ответствующие нормативы содержатся в специализированных изданиях

Предметом рассмотрения данного раздела являются вопросы безопасно­сти для пациента при проведении обследований на различных видах допплеровского оборудования в различных режимах.

Вопросами биологического воздействия ультразвука и его безопасного применения занимались в течение последних двадцати лет многие авто­ритетные международные организации. Всемирная организация здравоох­ранения, Всемирная федерация по применению ультразвука в медицине и биологии. Международная электротехническая комиссия (Технический комитет ТК 87 - «Ультразвук») ряд национальных обществ Все эти орга­низации пришли к заключению в своих отчетных документах, что к настоя­щему времени не обнаружены эффекты, которые могли бы препятствовать широкому применению ультразвуковых волн для диагностических целей При этом наиболее значимым и определенным как для разработчиков, так и для пользователей считается заключение сделанное в декабре 1987 г. организацией AIUM (Американский институт по применению ультразвука в медицине).

«В диапазоне ультразвуковых частот, используемых для диагностических целей, до настоящего времени не было подтверждений значимых биологиче­ских эффектов при воздействии на ткани in vivo нефокусированным ультразву­ком с интенсивностями ниже 100 мВт/см2 или фокусированным ультразвуком с интенсивностями ниже 1000 мВт/см2

Далее для времени экспозиции более 1 с и менее 500 с (для нефокусированного ультразвука) или 50 с (для фокусированного) такие эффекты не были зарегистрированы и при более высоких интенсивностях, когда произведение интенсивности и времени экспозиции не превышало 50 Дж/см2»

Данное заключение подтверждалось несколько раз и в последующие годы Таким образом, в течение последнего десятилетия было общепри­знанным считать ультразвуковое воздействие полностью безопасным при условии интенсивности излучения менее 100 мВт/см2. При этом в целом ряде публикаций отмечалось, что дан­ный порог является условным и при­нят для определенности как временный ориентир. В дальнейшем по мере про­ведения дополнительных эксперимен­тов и исследований его значение может быть пересмотрено.

Следует отметить, что большинство ультразвуковых полей, генерируемых в допплеровских режимах, относятся к ка­тегории несфокусированных. Приведенное заключение AIUM можно представить в виде графика (рис. 18). На графике сплошной линией обозначена зона, в ко­торую попадают уровни интенсивности большинства из эксплуатируемых в насто­ящее время ультразвуковых приборов.

В то же время в некоторых моделях приборов не все новые методы фор­мирования изображений и режимы излучения, в том числе импульсный допплеровский, удается реализовать, руководствуясь обозначенными по­рогами интенсивности. Данное оборудование условно показано на графи­ке пунктирной линией. Подтверждением представленного графика служит информация, полученная во время экспериментального исследования, проведенного на 13 приборах с непрерывным допплеровским режимом и 19 дуплексных приборах с режимом импульсного излучения [27], Были выбраны приборы нескольких областей клинического назначения и с раз­личными типами датчиков. Результаты измерений продемонстрировали значительный разброс параметров. При этом, если для режима непрерыв­ного излучения пороговый уровень интенсивности был превышен только в 30% случаев, то для дуплексных систем с импульсным режимом порог был превышен в 95% случаев. Следует отметить, что измерения проводи­ли в максимальных положениях излучаемой мощности и частоты повторе­ния импульсов. Безусловно, полученные данные должны быть приняты во внимание, как разработчиками новой аппаратуры, так и ее пользователями (см. соответствующие рекомендации в конце главы).

Для урегулирования данного вопроса (разброса значений интенсивности) ор­ганизация Food and Drug Administration в США приняла документ (табл. 7), ре­гламентирующий пороговые уровни интенсивностей в зависимости от области клинического применения.

Рис. 18. Область безопасной эксплуатации ультра­звукового диагностического оборудования

Как видно из приведенной табли­цы, значения интенсивностей могут превышать установленный порог в несколько раз.

Таблица 7 Уровень пороговой интенсивности ультразвука в зависимости от области клинического применения

Область применения

LSPTA, мВт/см2

Кардиология

430

Периферические сосуды

720

Офтальмология

17

Визуализация плода

94

Другие применения

94

При этом следует руководствоваться последней фразой из Заключения AIUM: «...такие эффекты не были продемонстрированы и при более высоких интенсивностях, когда произведение интенсивности и времени экспозиции составляло менее 50 Дж/см2».

В результате следует сделать вывод, что для выполнения отмеченного ограничения необходимо следить также за временем проведения обсле­дования. Имеющиеся на сегодняшний день экспериментальные данные не позволяют определить предельно допустимые значения дозы ультразвуко­вых излучений, как это сделано для ионизирующих излучений. В то же вре­мя следует руководствоваться правилом минимально необходимого време­ни экспозиции для получения достаточной диагностической информации. Выполнение этого правила сопровождается рядом практических рекомен­даций: 1) применение минимально необходимых для получения результата уровней излучаемой мощности; 2) использование минимально достаточ­ного времени проведения процедуры; 3) применение минимально необхо­димых значений частоты повторения импульсов при работе в импульсном режиме; 4) предпочтительное применение режима непрерывного допплеровского излучения по сравнению с импульсным там, где это позволяет до­стичь адекватного результата; 5) в дуплексном режиме - переключение в режим В-сканирования сразу после получения необходимой допплеровской информации.

Следование этим рекомендациям может позволить уменьшить энергети­ческое воздействие на пациента в десятки раз, тем самым полностью обе­зопасив пациента даже от тех биологических эффектов, которые не получили значимого экспериментального подтверждения к настоящему времени, но могут быть открыты в рамках дальнейших исследований.

Итак, в представленной главе были рассмотрены основные исторические этапы развития метода ультразвуковой допплерографии, сформулированы принципы построения допплеровской аппаратуры, даны основные определе­ния режимов работы аппаратуры, приведены расчетные формулы для количе­ственной оценки результатов исследований.

В целях практического применения даны рекомендации по минимизации энергетического воздействия на пациента при проведении ультразвукового допплеровского обследования, приведены условия безопасной эксплуатации оборудования, которые должны учитываться разработчиками при проекти­ровании. Предложены подходы к автоматизации процедуры допплеровского исследования путем создания экспертных баз данных на основе модельных представлений системы кровообращения.

Одним из наиболее значимых открытий в рассматриваемой области за по­следнее десятилетие следует признать разработку и внедрение в клиническую практику методов цветового допплеровского картирования. Проанализированы основные достоинства и ограничения новых методов ЦДК, возможные области их клинического применения.

Следует ожидать, что поиски разработчиков в ближайшие годы по таким передовым направлениям, как трехмерная визуализация в режиме реально­го времени, микроминиатюризация датчиков для внутрисосудистых иссле­дований, высокочастотный ультразвук (20-100 МГц), позволят расширить функциональные возможности ультразвукового допплеровского метода и еще больше увеличат круг его сторонников и энтузиастов его клинического применения.

ГЛАВА 2

НОВЫЕ УЛЬТРАЗВУКОВЫЕ ТЕХНОЛОГИИ В КЛИНИЧЕСКОЙ ПРАКТИКЕ

Ультразвуковое исследование в современной клинике уже невозможно представить без использования самого широкого спектра методик сканиро­вания. Сегодня преобладает комплексный подход, который подразумевает выполнение в начале исследования базовых, основных методик В-режима, с последующим переходом к использованию методик цветового допплеровского картирования, трехмерной реконструкции. Новые компьютерные технологии значительно обогатили диагностические возможности ультразвукового мето­да. Появились уникальные методики тканевой гармоники, панорамного скани­рования, 3-х мерной объемной реконструкции, эхоконтрастирования, методи­ки ультразвуковой ангиографии. С помощью новых ультразвуковых технологий стало возможным быстро и неинвазивно получать морфологическую и функ­циональную информацию об органах и сосудах. Все вышесказанное застав­ляет нас уделять все больше внимания постоянно появляющимся новым уль­тразвуковым компьютерным технологиям, чтобы своевременно внедрять их в клиническую практику.

1. Современные методики сканирования в В-режиме

Многие ультразвуковые приборы уже сегодня содержат набор стандарт­ных программ для исследования различных органов и структур человеческого организма и оснащены дополнительными режимами сканирования, которые позволяют значительно расширять диагностические возможности обычного сканирования в В-режиме. Речь идет о таких режимах сканирования, как нативная или тканевая гармоника, панорамное сканирование и трехмерная ре­конструкция.

При получении диагностических изображений с помощью методики нативной гармоники используется более широкий спектр отраженных частот. Это позволяет получать больше информации по всей глубине сканирования и сделать изображение более контрастным, чем при обычном сканировании, получить качественное изображение различных по плотности структур, сде­лать контуры исследуемого органа или дополнительного образования более четкими. Режим панорамного сканирования позволяет получить расширенное изображение сразу всего органа, отобразить его топографическое соотноше­ние с рядом лежащими структурами. Трехмерная реконструкция обеспечивает получение не только волюметрической информации, но и дает возможность анализа многоплоскостных срезов исследуемого органа, в том числе и фрон­тальных.

Принципиально новым является применение высокочастотных ультразвуко­вых датчиков, которые обеспечивают визуализацию различных по эхогенности и глубине залегания структур. Эти датчики значительно повысили разрешаю­щую способность в ближних зонах, с одновременным повышением проникаю­щей способности ультразвукового луча. В них используется узкий ультразвуко­вой луч, работающий в высокочастотном диапазоне. Узкий луч способствует значительному повышению латеральной разрешающей способности в зоне ультразвукового фокуса, а внедрение мощных компьютеров обеспечивает од­новременное действие нескольких передающих и принимающих фокальных зон, охватывающих все поле интереса, при сохранении адекватной частоты кадров.

2. Ультразвуковая ангиография

Ультразвуковая ангиография это собирательное понятие, куда входит не­сколько способов получения УЗ-изображений сосудов: цветовое допплеровское картирование, энергетическое картирование, методики гармонического изображения, искусственное контрастирование с помощью внутривенно вводимых контрастных веществ, трехмерная реконструкция сосудов. Все перечисленные способы получения УЗ-изображений вносят различный вклад в отображение сосудистых структур, но каждый из них способствует подчер­кнутой визуализации и выделению стенок сосудов, несет информацию о ха­рактере гемодинамики.

С помощью УЗ-ангиографии можно неинвазивно, или только при внутри­венном введении небольшого количества эхоконтрастного препарата, визуа­лизировать различные сосудистые структуры и получить ранее не доступную для ультразвукового исследования информацию. При помощи методик УЗ- ангиографии можно изучать сосудистый рисунок, оценивать его характер, про­слеживать фазы накопления и выведения контрастных препаратов, изучать гемодинамику. Сегодня информация, получаемая при ультразвуковой ангио­графии, сопоставима с информацией получаемой при КТ и МР-ангиографии, классической рентгеновской ангиографии, и в большинстве случаев ее бывает достаточно для установления правильного диагноза. При этом УЗ-ангиография имеет перед ними преимущества, так как позволяет регистрировать по­казатели линейной, а при необходимости и объемной скорости кровотока.

Цветовое допплеровское картирование (ЦДК) с успехом вошло в клини­ческую практику, так как дало возможность как бы изнутри отображать движе­ние по сосуду форменных элементов крови, преимущественно эритроцитов. Метод основан на определении скорости движения эритроцитов и определе­нии направления этого движения. В основе метода лежит отображение с по­мощью цвета частотного сдвига движущихся эритроцитов (эффект Допплера). Эритроциты, направляющиеся к датчику, окрашиваются в красный цвет (по­ложительный сдвиг), а от датчика - в синий цвет (отрицательный сдвиг) (рис. 19). При этом более светлые тона цвета указывают на более высокую скорость движения эритроцитов и обычно присутствуют в зонах выраженного стеноза, а также в центре ламинарного потока крови. Цвет сам по себе не может четко представлять артериальный или венозный кровоток, то есть красный сосуд не обязательно является артериальным сосу­дом. Но с помощью импульсного доппле- ра или допплерографии, мы можем полу­чить информацию в виде допплеровской кривой, которая уже несет информацию о характере сосуда. Эта информация может быть проанализирована количественно. Допплеровская кривая (допплерограмма) несет в себе информацию как о типе со­суда - артерия или вена, так и о состоянии этого сосуда - систолическая и диастолическая скорость, индекс пульсации (ИП), индекс резистентности (ИР) или индекс периферического сопротивления (ИПС). Последний отражает информацию о со­стоянии кровенаполнения ткани и сосудов, расположенных дистальнее (рис. 20).

Метод ЦДК имеет ряд ограничений, ко­торые существенно снижают его диагно­стические возможности. Так, информация о потоке крови зависит от угла ультразву­кового сканирования, а сосуды, распола­гающиеся перпендикулярно к датчику, во­обще не получают своего отображения. Довольно часто при ЦДК возникают ар­тефакты в виде «aliasing effect», которые путают цветовую картинку. Но наиболее значимым ограничением следует считать невозможность при ЦДК получать изо­бражения мелких сосудов с очень малой скоростью кровотока в них. Известно, что в очень мелких сосудах уловить различия в допплеровском сдвиге частот от медленно движущейся крови и от движений стенки сосуда и окружающих тканей практически невозможно, так как это стоит на пороге технических возможностей прибора и законов физики. Рентгеновская ангиография преодолевает трудности в отображении мелких сосудов с помощью субтракции, то есть вычитания одной картинки из другой, когда на рентгенограмме можно оставить только изображение сосудистых структур.

Рис. 19. ЦДК сосудов левой почки. Четкая диффе­ренциация почечной артерии и вены по направле­нию тока крови.

Рис. 20. Допплерография на уровне сегментарной артерии почки. Тип допплеровской кривой («tardus-parvus») и высокая систолическая скорость указывают на гемодинамически значимый стеноз почечной артерии.

Энергетическое допплеровское картирование было использовано в ультразву­ковой диагностике для визуализации мелких сосудов, для чего было предложено ис­пользовать не частотный сдвиг, а амплитуду сигналов. Если при ЦДК используют ча­стотный сдвиг, отражающий скорость движения эритроцитов, то при энергетическом допплеровском картировании (ЭДК) используют амплитуду эхо-сигнала, которая от­ражает плотность эритроцитов в заданном объеме. С помощью ЭДК можно получать уголнезависимые изображения сосудистых структур, и практически любой сосуд, идущий под любым углом и направлением получает отображение на экране монито­ра (рис. 21). При сопоставлении изображений сосудов, полученных с помощью ЦДК и ЭДК, последние имеют ряд преимуществ по чувствительности и точности передачи информации, особенно в мелких сосудах [1]. Новые компьютерные технологии обе­спечивают даже панорамные изображе­ния сосудов, но при ЭДК отсутствует воз­можность определить направление тока крови в нем. К недостаткам ЭДК следует отнести высокую зависимость от движе­ния окружающих структур и возникнове­ние, так называемых, артефактов движе­ния.

Нативное контрастирование позво­ляет получать отображение движения эритроцитов в просвете сосуда при ска­нировании в В-режиме, так называемое спонтанное контрастирование (есте­ственное контрастирование). Примене­ние специальных программных средств и высокочувствительных широкополосных датчиков, использующих матричную тех­нологию сбора информации, позволяет сейчас получать диагностически значи­мое естественное (нативное) контрасти­рование тока крови в просвете сосудов без использования эхоконтрастных пре­паратов и цветового картирования (ме­тодики B-Flow, Sie-Flow, Dynamic-Flow). Основным преимуществом таких методик является их независимость от угла скани­рования и отсутствие артефактов. Все эти методики способны хорошо отобра­жать естественный ток крови преимущественно в поверхностно расположен­ных сосудах.

Возможности ультразвукового сканирования существенно расширились в связи с внедрением в практику новых ультразвуковых технологий, основанных на эффекте Допплера. Примером такой технологии может служить методика Dynamic-Flow, которая способна обеспечить отображение тока крови вне зави­симости от глубины залегания сосуда (рис. 22). Эта ее способность основана на одновременном использовании технологии широкополосного сканирования и оценки допплеровского сдвига эритроцитов.

Рис. 21. Эхограмма глаза. Режим ЭДК. Сосуды хориоидеи и ретробульбарного пространства Четкое отображение неизмененных сосудов.

Рис. 22. Эхограмма плода. Технология Dynamic Flow. Хорошо видны брюшная аорта и внутрипочечные сосуды.

Следует подчеркнуть, что новые методики ультразвуковой ангиографии позволяют визуализировать кровоток в зоне опухолевых и воспалительных изменений. Особенно эффективны методики ультразвуковой ангиографии в сочетании с трехмерной реконструкцией, обеспечивающей изображение как крупных, так и мелких сосудов даже без дополнительного контрастного усиле­ния. Трехмерная реконструкция сосудов в режиме энергетического картирова­ния высоко информативна в оценке характера васкуляризации образования и органа в целом, и все шире используется в клинической практике для диагно­стики и мониторинга лечения различных патологических состоянии [2-7]

3. Трехмерная эхография

Сегодня почти половина диагностических изображений, получаемых с по­мощью КТ и МРТ представлены в трехмерном режиме и обрабатываются на компьютерной рабочей станции [8] Обозначенные тенденции в равной мере можно отнести и к ультразвуковому методу. Тем более, что для обработки уль­тразвуковых трехмерных изображений используются апробированные при КТ и МРТ компьютерные технологии: многоплановая реконструкция Multiplanar Reconstruction или «MPR», проекция максимальной «МIР» и минимальной интенсивности «MinlP», поверхностная реконструкция объекта Surface shading rendering или «3D Volume Rendering». Преимуществами трехмерной эхогра­фии являются

  1. Получение объемного представления об органе и его послойной структу­ре во всех трех плоскостях с возможностью анализа фронтальных срезов, по­лучение которых невозможно при двухмерном сканировании.
  2. Возможность хранения и воспроизведения волюметрической информа­ции.
  3. Возможность независимого ретроспективного анализа всего объема ин­формации другими исследователями,

4 Компьютерная обработка полученных объемных изображений в раз­личных режимах" многоплановая реконструкция, проекция максимальной и минимальной интенсивности, поверхностная реконструкция объекта.

5. Сокращение времени обследования пациента.

Получение с помощью методик УЗ-ангиографии качественных изображе­ний сосудистых структур разного калибра и направления позволило перейти к новой оценке этих сосудов, а именно построению пространственной карты сосудистого дерева. Это стало возможным с новыми компьютерными програм­мами обработки изображений сосудов в трехмерном режиме (3D). ЗD-изображения сосудов сейчас можно получать практически в реальном времени, за­тратив на весь процесс не более 10 секунд. При этом сканирование ведется как в В-режиме, так и в режиме УЗ-ангиографии, а получаемые изображения отслеживают или на мониторе ультразвукового сканера, или на экране допол­нительного компьютера

При построении трехмерных изображений применяют либо автоматический сбор объемной информации при использовании специального трехмерного ультразвукового датчика, либо поступательное перемещение исследовате­лем обычного датчика с последующей компьютерной реконструкцией объема. Более сложные и качественные изображения исследуемых структур можно получать после обработки всех собранных данных на компьютерной станции. Возможность пространственной или объемной оценки хода сосудов, изуче­ние взаимоотношения сосудов органа и опухоли являются определяющими для хирурга при планировании операции (рис. 23). Новые диагностические возможности ультразвукового метода, связанные с ЗD-реконструкцией сосудов, обуславливают большой интерес к ново­му методу, что ускоряет его внедрение в практику.

Нами уже накоплен определенный опыт использования 3D эхо-ангиографии при исследовании печени, почек, органов мошонки, предстательной железы и мо­чевого пузыря [9-15]. Сегодня есть воз­можность использовать при построении ультразвуковых трехмерных изображений хорошо апробированные при КТ и МРТ компьютерные технологии. В их число входят: многоплановая реконструкция (Multiplanar Reconstruction или «MPR»), проекция максимальной интенсивности (Maximum Intensity Projection или «М1Р»), поверхностная реконструкция объекта (Surface shading rendering или «3D Volu­me Rendering»). Применение вышеупо­мянутых технологий в ультразвуке обе­спечивает создание объемных высокоин­формативных виртуальных изображений различных органов (рис. 24 а, б). Исполь­зование мощных компьютерных возмож­ностей сканера во время проведения уль­тразвукового исследования обеспечивает получение уникальных «живых» изобра­жений. Трехмерная эхография облада­ет несомненным преимуществом перед двухмерным сканированием, что отме­чено в многочисленных публикациях [8- 26]. Визуализация исследуемых структур на фронтальных срезах при трехмерной реконструкции является хорошим допол­нением к информации, получаемой при обычном двухмерном исследовании.

Рис. 23. Технология Dynamic Flow и объемная реконструкция сосудов печени. Хорошая простран­ственная дифференциация вен печени.

Рис. 24 а. Виртуальная объемная эхография глазно­го яблока. Неизмененный хрусталик.

Рис. 24 б. Виртуальная объемная эхография глаз­ного яблока. Посттравматическая катаракта хруста­лика.

Часто двухмерная ультразвуковая ангиография не позволяет выявить взаи­моотношения почечных сосудов, лоханки и мочеточника. 3D виртуальная эхо-ан­гиография с использованием мультипланарной реконструкции, режима Maximum Intensity Projection помогает установить уровень отхождения почечных сосудов от аорты, возможное наличие добавочного сосуда, а последующий анализ изображе­ний в режиме Minimum intensity projection дополнительно обеспечивает визуали­зацию чашечно-лоханочной системы с мочеточником и показывает их взаимоот­ношение (рис. 25).

К преимуществам нового метода следует также отнести возможность про­ведения ретроспективного анализа всего объема информации другими исследова­телями, что значительно сокращает вре­мя на обследование пациентов и может быть использовано для стандартизации подхода к диагностике при ультразвуко­вом исследовании.

Рис, 25 3D виртуальная эхография почки. В режиме ангиографии (MIP) и урографии (MinIP) хорошо вид­но взаимоотношение сосудов почки и мочеточника. Стриктура мочеточника, без признаков уретерова зального конфликта.

Последним достижением интенсивно развивающихся ультразвуковых технологий является появление коммерческой модели УЗ-аппарата, позволяющего производить трехмерную реконструкцию сосудов и сердца в реальном времени простым нажатием кнопки переводя изображение из двухмерного в трехмерное

Использование для этих целей аппаратов с высокочастотными датчиками выигрышно с физической точки зрения. С увеличением частоты посылаемого сигнала пропорционально увеличивается и частота допплеровского сигнала. При этом сила возвращающегося сигнала, отраженная частота, увеличивается в 4 раза по отношению к исходной, излученной частоте. Теоретически, повы­шая частоту датчика, мы улучшаем его разрешающую способность. На прак­тике, повышая частоту сканирования, мы снижаем проникающую способность ультразвукового сигнала. Поэтому, проникающая способность ультразвукового луча, ограничена максимальным пределом допустимых к использованию ча­стот.

Устранить эти основные помехи помогли эхоконтрастные вещества, обе­спечившие усиление отраженного ультразвукового сигнала от элементов крови. Принцип резонирующего действия эхоконтрастных препаратов (ЭКП) основан на циркуляции в крови ничтожно малых частиц, обладающих акусти­ческими свойствами. Наиболее важными из этих акустических эффектов счи­тают: усиление отраженного эхо-сигнала; уменьшение затухания эхо-сигнала; скорость распространения акустического эффекта; циркуляцию ЭКП в сосуди­стой системе или их избирательный захват определенными тканями.

Микропузырьки взаимодействуют с ультразвуковым сигналом двояким об­разом: энергия ультразвукового излучения разрушает микропузырьки; при вы­сокочастотном ультразвуковом излучении микропузырьки начинают резониро­вать и лопаться. Так, в основу использования первого поколения эхоконтрастов был положен физический принцип линейного преобразования отраженного ультразвукового сигнала от микрочастиц («linear» microbubble backscatter re­sponse). При этом методе используется излучаемая частота низких и средних значений. К недостаткам линейной модели ответа относится быстрое разру­шение микрочастиц контраста, что является препятствием для качественной оценки их эффекта. В последнее время в разработке ЭКП доминирующее по­ложение стала занимать нелинейная модель ответа («non-linear» backscatter response), когда повышение амплитуды ультразвукового сигнала до средних значений приводит к появлению энергии субгармоники, второй, третьей гар­моники и т. д. Этот эффект контрастного усиления можно считать аналогич­ным феномену осцилляции или «вспышки». Начало осцилляции происходит, когда микропузырьки увеличиваются примерно в два раза перед разрывом. Эффективность изображений при второй гармонике находится в сложной за­висимости от дозы используемого контраста и параметров оборудования. Под воздействием высокоамплитудного ультразвукового сигнала происходит раз­рыв микропузырьков, и начинает генерироваться своеобразный акустический сигнал. Эта нелинейная, преходящая, временная реакция получила название «стимулированной акустической эмиссии», которая стала новым направлени­ем развития ЭКП.

Особые акустические резонансные свойства микропузырьков позволяют создавать специальные, ориентированные на эти свойства методы скани­рования. Как уже упоминалось, этот метод сканирования получил название второй гармоники [1, 7, 27-30]. Он основан на феномене нелинейной осцил­ляции резонирующих микропузырьков, позволяет повысить чувствительность обнаружения мелких сосудов. Комбина­ция контрастного усиления и методики второй гармоники способна значительно улучшить визуализацию мелких сосудов. Сильное новое отраженное эхо с удво­енной частотой носит название «второй гармоники». С помощью компьютерной обработки подавляются сигналы от окру­жающих тканей и даже эритроцитов, но сохраняются сигналы от микропузырьков газа в сосудистом русле (рис. 26). Проис­ходит явление аналогичное субтракции при рентгеновской ангиографии. Сочетанное использование методики второй гар­моники и ЭДК позволяет получать четкое изображение сосудов, располагающихся рядом с двигающимся или пульсирую­щим органом, так как исчезают артефак­ты движения. При работе с широкопо­лосными многочастотными датчиками, в отличие от классической второй гармони­ки, когда посылается одна частота и при­нимается только удвоенная, может быть получена широкополосная гармоника, так как сканирование идет в диапазоне раз­личных частот. Поскольку микропузырьки контрастного вещества генерируют боль­ше гармоник, чем ткань исследуемого органа, то возникает сигнал, перекрыва­ющий сигнал от ткани органа. Этот сигнал можно изучать в широком спектре частот, обеспечивая сбор всех отраженных сиг­налов.

Принципиально отличной является методика инверсионной гармоники, ког­да в режиме серой шкалы одновременно посылаются два ультразвуковых им­пульса: первый - обычный, а второй - его перевернутая копия. Суммарный отраженный сигнал от ткани органа можно представить в виде прямой линии, так как каждая ее точка имеет положительный и отрицательный ответ, которые как бы отрицают друг друга. Микропузырьки же контрастного вещества по разному реагируют на положительный и отрицательный импульсы и выглядят как более светлые точки, чем ткань органа между двумя импульсами.

Рис. 26. Фокально-узловая гиперплазия печени. Эхоконтрастное исследование с использованием «второй гармоники». Хорошо видны контрастированные сосуды в опухоли по типу «колеса телеги».

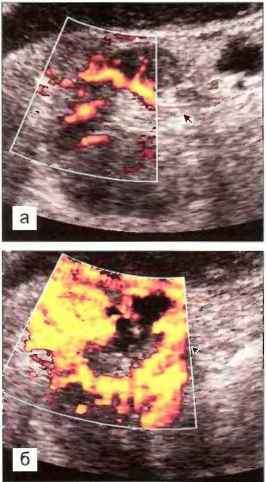

Рис. 27. Эхоконтрастное исследование почки с Левовистом. Отмечается хорошее контрастирование сосудов по периферии и в центре опухоли.

Наиболее клинически апробированным эхоконтрастным препаратом явля­ется Левовист, который прошел широкие клинические испытания на большом количестве пациентов, в том числе и в России, и зарекомендовал себя как абсолютно безопасный, неэмбриотоксичный, неканцерогенный, не обладаю­щий тератогенными свойствами и не вызывающий генных мутаций препарат.

Наш опыт применения Левовиста показал, что препарат обеспечивает доста­точно хорошее контрастирование небольших по диаметру сосудов, в том чис­ле опухолевых, визуализация которых без эхоконтраста невозможна (рис. 27) Входящие в состав Левовиста галактоза и пальмитиновая кислота являются веществами природного происхождения, входящими в состав пищевых про­дуктов, таких, например, как молоко. Галактоза в используемом диапазоне доз и концентраций не оказывает влияния на функции центральной нервной, сердечно-сосудистой, дыхательной и других систем организма. В организме препарат быстро метаболизируется. Период полужизни галактозы составляет 10-11 минут у взрослых и 7-9 минут у детей. В печени D-галактоза превраща­ется в галактозо-1-фосфат или метаболизируется с выделением СО2 после изомеризации до глюкозо-1 -фосфата. При наличии заболеваний печени до 60% введенной галактозы элиминируется почками, а остальные 40% - ути­лизируются внепочечными механизмами; кумулятивным эффектом она не об­ладает. Применение Левовиста у пациентов с печеночной недостаточностью не оказывает никаких побочных реакций. Широкие клинические испытания у пациентов с ишемической болезнью сердца продемонстрировали абсолютную безвредность Левовиста даже у пациентов с серьезной коронарной патологи­ей [20]. Специальные тесты на микроэмболизацию показали отсутствие этого риска. Эффект разрыва микропузырьков (их резонирование) не вызывает ни­каких ощутимых физиологических эффектов.

Акустические свойства Левовиста зависят от его дозы. Чем больше концен­трация препарата, тем сильнее контрастирование. Надо отметить, что более концентрированные растворы Левовиста стабильнее, чем менее концентри­рованные. Для контрастного усиления используют концентрации Левовиста от 200 до 400 мг. Большинство исследований проводится с двукратным введени­ем раствора контрастного вещества каждому пациенту - ЗООмг/мл в первый раз и в концентрации 400 мг/мл - во второй раз от 4 до 10 мл. Но можно вводить препарат и более двух раз - для получения более стойкого и четкого эффекта усиления. Максимальная разрешенная доза - 70 мл Левовиста в концентрации 400 мг/мл, что соответствует восьмикратной диагностической дозировке.

Готовят раствор Левовиста непосредственно перед его применением. Для этого от 4 до 10 мл стерильной воды, прилагаемой к каждой упаковке, набирают в шприц и с помощью пластиковой канюли переносят во флакон, содержащий порошок контрастного вещества. Немедленно вслед за этим про­изводят энергичное встряхивание флакона в течение 10 секунд для получения суспензии. Полученная гомогенная суспензия молочно-белого цвета должна постоять 2 минуты и после этого готова к использованию. Гранулят и раствор контрастного препарата должны иметь комнатную температуру. По возможно­сти следует избегать нагревания суспензии во время приготовления (напри­мер, при длительном держании флакона в руках) Через канюлю набирают готовый препарат в шприц и с помощью иглы для внутривенных инъекций Левовист вводят болюсно или инфузионно.

Однако сегодня в большинстве клиник мира более широко используется эхоконтрастный препарат Соновью (BR1, Sono Vue. Bracco) Это препарат уже следующего поколения, который рас­считан на новые технические возможно­сти современной ультразвуковой аппа­ратуры. Важным при работе с Соновью является возможность прибора обеспе­чивать низкий механический индекс при сканировании (Ml<0,1). Это позволяет сохранить пузырьки препарата при ска­нировании и обеспечивает возможность непрерывной визуализации тока крови. Мы применили Соновью и для оцен­ки характера васкуляризации опухолей печени для оценки почечной перфузии (рис 28 а). Соновью - состоит из микро­пузырьков, наполненных газом сульфургексафлюоридом, который выбран из-за своей высокой устойчивости к давлению. Препарат представлен в виде лиофилизированных частиц, содержащих фосфолипиды и полиэтиленгликоль 4000. Частицы содержатся в пробирке, запол­ненной газом сульфургексафлюоридом. Контраст приготовляется с помощью до­бавления 5 мл физиологического рас­твора к содержимому пузырька, который затем энергично встряхивают. Средний диаметр микропузырьков - 2-3 микрона, Препарат остается стабильным в тече­ние 6 часов. Исследования токсичности препарата показали что в дозировке в 30 раз превышающей рекомендуемую, он не вызывает никаких побочных реак­ций, не оказывает действия на центральную нервную и сердечно-сосудистую системы Рекомендуемая дозировка - 2,4 мл. Возможно однократное повто­рение дозировки.

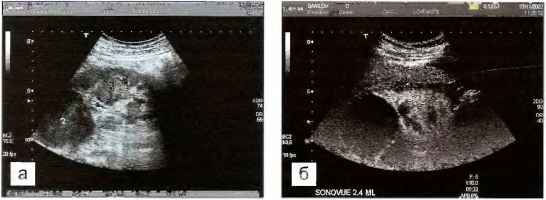

Рис. 28 а. Ультразвуковое исследование левой почки в В-режиме. Подозрение на два объемных солидных образования.

Рис 28 б. Эхоконтрастное исследование с Соно­вью. Через 33 секунды после введения Соновью в раннюю паренхиматозную фазу контрастирования подтверждается наличие в левой почке только про­стой кисты.

Представленные методики контрастного усиления могут обеспечить воз­можность получения уникальной диагностической информации, основанной на изучении гемодинамики исследуемого органа, оценки его перфузии Речь, прежде всего идет об характере контрастирования сосудистых структур непо­средственно в самом органе или в новообразовании и зависимости эхоконтрастирования от времени. Доказано, что по характеру накопления контрастного вещества в опухоли возможна их дифференциальная диагностика [16-20 30]. Динамическая контрастная эхография (ДКЭ) позволяет получать информацию, сопоставимую с контрастным усилением при КТ или МРТ. Более того, при ДКЭ имеется возможность наблюдать все фазы контрастирования при непосредственной, «живой» визуализации органа патологического очага или сосуда во время ультразвукового сканирования Методика ДКЭ представляется многоо­бещающей при поиске и дифференциальной диагностике опухолей различных локализаций. С другой стороны чрезвычайно важной является информация о перфузии органа, то есть информация о скорости прохождения крови че­рез ткань органа. Изучение перфузии органа дает нам ценную информацию о состоянии клеточных структур изучаемого органа. Так, с помощью эхоконтрастирования может быть получена информация о состоянии перфузии в мио­карде, печеночной и почечной ткани (рис. 28 б). Диагностические возможности ультразвукового метода здесь трудно переоценить, так как информативность эхоконтрастирования чрезвычайно высока, а сама методика относится к без­вредным и неинвазивным процедурам.

ГЛАВА 3

УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ПОРАЖЕНИЙ АРТЕРИЙ ДУГИ АОРТЫ И ОСНОВАНИЯ МОЗГА

Общепризнано, что поражения артерий дуги аорты и их интракраниальных ветвей играют ведущую роль в патогенезе нарушений мозгового кровообра­щения (НМК), развитии инфарктов мозга, преходящих нарушений мозгового кровообращения (ПНМК), дисциркуляторных энцефалопатий, а показатели смертности от инсульта занимают второе место после онкологических заболе­ваний [1-3]. Из 10 граждан, обращающихся к врачу в поликлинику, 7 жалуются на головную боль, причины которой в большинстве случаев обусловлены функциональными и/или органическими изменениями в сосудистой системе головы. Поэтому трудно переоценить важность и необходимость получения объективной информации о магистральных артериях головы (МАГ) и основа­ния мозга.

В настоящее время установлено, что наиболее доступным достоверным методом неинвазивной диагностики поражений сосудов дуги аорты и их вет­вей является ультразвуковая допплерография (УЗДГ). Сравнительно простая, безопасная, недорогая и легко повторяемая методика, не имеющая противо­показаний, сравнимая по информативности с ангиографией [4, 5].

В 1975 году мы впервые в стране применили метод ультразвуковой допплерографии у больных с нарушениями мозгового кровообращения и выявили по­ражения сонных и позвоночных артерий (подтверждённые при ангиографии), обусловившие эти нарушения, разработали и усовершенствовали технику ис­следования, создали, проверили и ввели в клиническую практику алгоритмы диагностики поражений магистральных артерий головы [6].

В 1982 г. R. Aaslid et al. [7] усовершенствовали методику ультразвуковой допплерографии, применив её для исследования интракраниальных артерий непосредственно через кожу черепа. Появление транскраниального ультра­звукового метода произвело фурор в ангиохирургии и неврологии, открыло широкие диагностические возможности и позволило сделать ещё один шаг в исследовании сосудистой системы мозга [8-11].

Предпосылкой к появлению в стране УЗДГ послужила, начатая в 60-е годы в Институте неврологии АМН под руководством академика Е.В. Шмидта, раз­работка нового фундаментального направления в неврологии - сосудистых заболеваний нервной системы, т. е. всестороннего изучения сонных и по­звоночных артерий и их интракраниальных ветвей [12-13]. По рекомендации Всемирной организации здравоохранения и Министерства здравоохранения в институте изучали вопросы эпидемиологии цереброваскулярных заболеваний методом УЗДГ и было установлено, что у мужчин в возрасте после 45 лет име­ют место поражения МАГ и все они нуждаются в диспансерном наблюдении и проведении профилактических мероприятий, для объективного контроля за которыми в каждой поликлинике необходимо наличие 1-2-х допплеровских из­мерителей кровотока.

Одновременно мы последовательно проводили работу по внедрению в практическую медицину этого эффективного диагностического метода основным препятствием, на пути распространения которого стало отсутствие отечественных ультразвуковых приборов. В 1980 году нами совместно с Ю.С Важновым и др. был создан первый отечественный допплеровский из­меритель кровотока с выделением направления, но только с разработкой в середине 90-х годов недорогих отечественных универсальных допплеровских измерителей кровотока («Ангиодин» «Сономед-300», и др.) стало возможным говорить о появлении в России серийных приборов международного класса, что открыло перспективы для распространения метода УЗДГ в практической медицине [14, 15]

Итак, с методикой УЗДГ открылась эра применения ультразвуковых методов диагностики в отечественной неврологии.

Сегодня установлено, что многие заболевания связанные с поражением центральной нервной системы могут иметь в своей основе поражение сосу­дов дуги аорты, их экстра- и интракраниальных ветвей. Поэтому сегодня уже невозможно представить современную ангионеврологию без использования ультразвуковых методов диагностики. И хотя в медицинской среде понятие «ультразвук» на слуху немного найдется врачей, которые дадут точный ответ на вопрос - «Что такое ультразвук?»

Ультразвук представляет собой гармоническое механическое колебание упругой среды, например тканей тела, обладающие определенной энергией. По физической природе он не отличается от звуков, воспринимаемых чело­веком а различается лишь более высокой частотой, превышающей верхний порог слышимости (20 кГц).

Основы получения информации о внутренней структуре объекта с помо­щью ультразвука заложены в принципе эхолокации, который реализуется на практике различными режимами работы, наиболее используемыми являются А-; В- D-режимы, их сочетания и разновидности.

А-режим (от английского amplitude - амплитуда) представляет интенсивность отраженного эхо-сигнала в виде амплитуды и расстояния до лоцируемого объекта. В неврологии получил своё первое клиническое признание - эхоэнцефалоскопия (лоцирование срединных структур мозга)

В-режим (от английского brightness - яркость). В настоящее время большинство ультразвуковых исследований выполняют на аппаратах, работа­ющих в В-режиме, позволяющих получать двухмерное изображение тканей и органов. При этом датчик производит периодическое излучение УЗ импульсов во внутренние структуры организма и прием сигналов, отраженных акустиче­скими неоднородностями структур. Совокупность принятых сигналов (разной яркости), называемых эхо-сигналами, позволяет получить акустическое изо­бражение биологических тканей и органов на мониторе. В литературе и прак­тическом здравоохранении метод сохранил различные названия двухмерное ультразвуковое исследование, эхотомография ультразвуковое сканирование,

УЗИ, ультразвуковая ангиография и др., является сегодня наиболее распро­странённым и информативным во всех областях медицины.

D-режим (от Допплера-эффект). Метод основан на эффекте, открытом в 1842 г. австрийским физиком К. Допплером. Суть его состоит в изменении длины волны при ее отражении от движущейся преграды. Отражение от пре­пятствия, приближающегося к источнику сигнала, вызывает увеличение ча­стоты исходного колебания, при удалении - приводит к понижению частоты. Измерение частотного сдвига позволяет определить скорость и направление смещения движущихся структур, например, потока крови в сосуде D-режим заложен в основу всех приборов, позволяющих исследовать и оценивать кровообращение в артериях, венах и капиллярах. Они могут иметь одни или несколько режимов работы: постоянно-волновой (CW), импульсный (PW), цветового допплеровского кодирования (CD) и др. D-режим использован в широко распространенных методиках ультразвуковой допплерографии, транс­краниальной допплерографии и новых методиках: дуплексного и триплексного сканирования, транскраниального дуплексного сканирования.

Дуплексное сканирование объединяет, возможности двухмерного изобра­жения (В-режим) и одного допплеровского режима, а сочетание В-режима с цветовым и спектральным допплеровским режимом получило название три­плексного сканирования (цветового допплеровского сканирования).

Оба метода сканирования являются новыми достижениями в ультразву­ковых исследованиях кровообращения человека, продолжают непрерывно совершенствоваться - ежегодно появляются новые технологические режимы (трёхмерное и четырехмерное изображение, внутрисосудистое сканирование и др.), повышающие диагностические возможности ультразвуковых приборов. К сожалению, ввиду их высокой стоимости широкого распространения в меди­цинской практике они еще не получили.

1. Анатомо-функциональное состояние сосудов дуги аорты и основания мозга

От выпуклой поверхности дуги аорты отходят: плечеголовной ствол (ПГС), левая общая сонная артерия (ОСА) и левая подключичная артерия (ПКА). Плечеголовной ствол, длиной 2-5 см, направляется косо вправо и вверх впе­реди трахеи и несколько ниже уровня правого грудино-ключичного сустава, делится на правую общую сонную и правую подключичную артерии. Левая ОСА и правая ПКА отходят левее плечеголовного ствола.

Обе общие сонные артерии, направляясь вверх, проходят позади гру­дино-ключичного сочленения каждой стороны. На шее лежат почти верти­кально, причем правая несколько ближе к срединной линии шеи (рис. 29). Медиальнее от сонных артерий располагаются глотка, гортань, трахея и щи­товидная железа. Кнаружи и несколько кпереди от каждой общей сонной ар­терии, в общем с ней влагалище, лежит внутренняя яремная вена, а между ними и позади - блуждающий нерв; все они вместе образуют сосудисто-нерв­ный пучок шеи.

В нижнем отделе шеи каждая сонная артерия прикрыта спереди грудино-ключично-сосцевидной мышцей. Задняя поверхность общей сонной артерии прилежит к лестничным мышцам, к длинной мышце шеи и к передним бугор­кам поперечных отростков шейных позвонков, а слева, кроме того, к выступа­ющему из под трахеи краю пищевода.

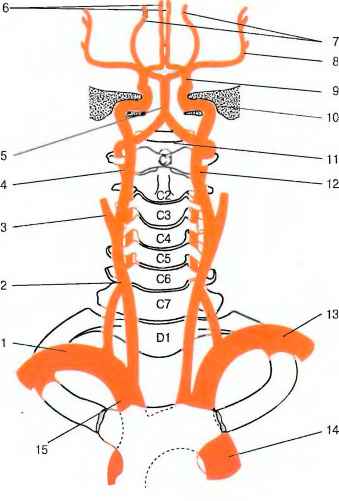

Рис. 29 Общий вид строения артерий дуги аорты и основания мозга 1 - правая подключичная артерия, 2 - общая сонная артерия. 3 - наружная сонная артерия, 4 - позвоночная артерия, 5 - основная арте­рия 6 - передние мозговые артерии 7 - задние мозговые артерии, 8 - средняя мозговая артерия 9 - каротидный сифон, 10 - каротидный канал, 11 - большое затылочное отверстие, 12 - внутренняя сонная артерия, 13 - левая подключичная артерия. 14 - дуга аорты. 15 - плечеголовной ствол

На уровне верхнего края щитовидного хряща общая сонная артерия де­лится на наружную и внутреннюю сонные артерии, но лишь в 50% случаев бифуркация находится на этом уровне. Часто деление сонной артерии проис­ходит на уровне подъязычной кости или между подъязычной костью и верхним краем щитовидного хряща. В редких случаях (0,5%) бифуркация может быть расположена на основании черепа либо на уровне VII шейного -1 грудного по­звонков, о чём нужно помнить при определении места бифуркации.

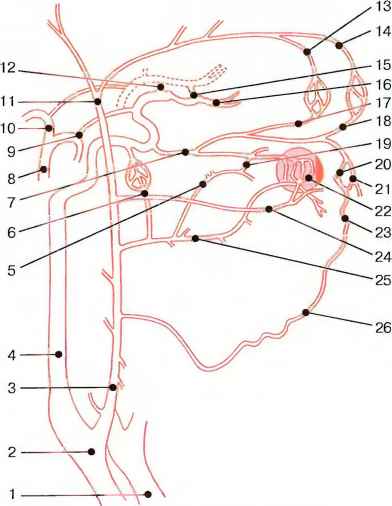

Рис. 30. Схема строения общей сонной артерии и ее ветвей и анатомических путей коллатеральных анастомозов по системе глазной артерии и артериальному кругу большого мозга. 1 - контралатеральная общая сонная, 2 - общая сонная, 3 - наружная сонная, 4 - внутренняя сонная, 5 - средняя менингеальная, 6 - передняя барабанная, 7 - глазная 8 - основная, 9 - задняя соединительная, 10 - задняя моз­говая, 11 - поверхностная височная, 12 - средняя мозговая, 13 - поверхностная височная - надглазничная ветвь. 14 - надблоковая ветвь, 15 - передняя соединительная, 16 - передняя мозговая, 17 - надглазничная, 18 - надблоковая, 19 - слезная, 20 - средняя века, 21 - тыльная носа, 22 - боковая века, 23 - угловая, 24 - поперечная лица, 25 - верхнечелюстная, 26 - лицевая.

В расширении бифуркации располагается синокаротидная рефлексогенная зона. Она содержит баро- и хеморецепторы, которые участвуют в регуляции артериального давления и химического состава крови. Особенности строения синокаротидной зоны требуют предельной осторожности при манипуляции в этой области, особенно у пожилых людей.

В области бифуркации общей сонной артерии внутренняя сонная чаще всего лежит сзади и латерально от наружной, что принципиально важно при локации, а по мере удаления от бифуркации внутренняя сонная артерия от­клоняется медиально и уже располагается внутри от наружной. Сначала на­ружная сонная артерия располагается поверхностно, будучи прикрыта широ­кой подкожной мышцей шеи и поверхностной фасцией шеи. Затем, направля­ясь вверх, на уровне шейки суставного отростка нижней челюсти она делится на верхнечелюстную артерию и поверхностную височную, которые образуют группу конечных ветвей (рис. 30). Кроме того, она отдает ряд ветвей, которые по своим топографическим особенностям разделяются на три группы: перед­нюю (верхняя щитовидная, язычная и нижнечелюстная артерии), заднюю (гру- дино-ключично-сосковая, затылочная и задняя ушная артерии), медиальную (восходящая глоточная артерия).

Внутренняя сонная артерия почти отвесно поднимается вверх к черепу, достигая наружного отверстия сонного канала, и проходит через него; при выходе из сонного канала она вступает в пещеристый синус, где образу­ет S-образный изгиб. Затем внутренняя сонная артерия прободает твёрдую мозговую оболочку, делает изгиб выпуклостью вперёд и здесь отдаёт первую крупную ветвь - глазную артерию, после чего поворачивает назад и делится на две конечные ветви - переднюю и заднюю мозговые артерии. Из полости черепа глазная артерия (ГА) через канал зрительного нерва проникает в орби­ту, направляясь к её верхнемедиальному отделу, и, подойдя к блоку, делится на свои конечные ветви - надблоковую артерию и артерию спинки носа, ко­торые анастомозируют с ветвями наружной сонной артерии - поверхностной височной и лицевой артериями; от глазной артерии отходит надглазничная артерия, которая в области кожи анастомозирует также с ветвью поверхност­ной височной артерии. Глазная артерия через свою подглазничную ветвь анастомозирует с одноимённой ветвью верхнечелюстной артерии. Таким об­разом, глазная артерия с системой своих ветвей является как бы «мостом», связывающим между собой системы циркуляции наружной и внутренней сонной артерий (рис. 30). В норме кровоток по ветвям глазной артерии идёт из черепа наружу (физиологическое или антероградное направление). При возникновении поражений во внутренней сонной артерии может происходить включение анастомозов системы «моста», что приводит к изменению скоро­сти кровотока, а иногда и её направления в самой глазной артерии и её вет­вях. Поэтому регистрация кровотока и его направления по надблоковой (или глазной) артерии позволяют получать информацию о проходимости общей и внутренней сонных артерий на всём протяжении от их устья до отхождения глазной артерии.

Позвоночная артерия парная, начинается от верхневнутренней поверх­ности дуги подключичной артерии и, направляясь кверху, ложится позади общей сонной артерии (возможно сдавление при выполнении пережатия общей сонной артерии) вдоль наружного края длинной мышцы шеи. Она входит в отверстие поперечного отростка VI, а иногда V-III шейного позвон­ка и направляется вверх в позвоночном канале, образованном отверстиями в поперечных отростках шейных позвонков. Выйдя из поперечного отвер­стия II шейного позвонка, артерия начинает отклоняться кзади и кнаружи и в таком положении доходит до отверстия поперечного отростка атланта, проходит через него и делает дугообразный изгиб. Затем, повернув кверху, артерия прободает заднюю затылочно-позвоночную связку и твёрдую моз­говую оболочку, проходит через большое затылочное отверстие в полость черепа. Здесь позвоночная артерия ложится на скат и под продолговатым мозгом направляется к средней линии. У заднего края моста левая и пра­вая позвоночные артерии сливаются в одну непарную основную артерию. Закупорка или кратковременное пережатие одной позвоночной артерии в экстракраниальном отделе ведёт к падению градиента давления в этом месте и моментальному компенсаторному усилению кровотока по контра- латеральной позвоночной артерии с перетоком крови через место стыка на сторону поражения. При отсутствии слияния обеих позвоночных артерий такого усиления кровотока не происходит.

Основная артерия ложится на переднюю поверхность моста ствола моз­га, направляясь вперёд и вверх, и на уровне переднего края моста делится на две конечные ветви - задние мозговые артерии, которые через задние соединительные артерии соединяются с внутренними сонными артериями; внутренние сонные артерии связаны между собой через передние моз­говые передней соединительной артерией. Вся эта система образует на основании мозга своеобразный артериальный анастомоз - артериальный круг большого мозга (виллизиев круг). Он соединяет каротидную и вертебрально-базилярную системы и является ведущим коллатеральным путём при недостаточном поступлении крови в мозг, по какой либо из этих систем (рис. 30). При наличии соединительных артерий и нормальном функциони­ровании артериального круга закупорка или кратковременная компрессия одной общей сонной артерии на шее вызывает моментальное компенсатор­ное усиление кровотока по другим магистральным артериям головы; этот феномен используют при проверке достоверности ультразвуковых сигна­лов, идущих с позвоночных артерий, и для оценки функционального состоя­ния артериального круга. Артерии, из которых формируется виллизиев круг, вместе с интракраниальными участками позвоночных и основной артерией в литературе принято называть артериями основания мозга [13].

2. Ультразвуковая допплерография в диагностике поражений МАГ

2.1. Методика и техника ультразвуковой допплерографии при исследовании МАГ

При исследовании методом ультразвуковой допплерографии магистраль­ных артерий головы необходимо соблюдать единые методические принципы: 1) располагать перед исследованием (если возможно) информацией о пуль­сации и положении лоцируемой артерии; 2) не допускать прижатия артерии датчиком во время исследования; 3) поддерживать надежный контакт между датчиком и кожей больного, используя контактную пасту или гель; 4) регистри­ровать допплерограммы при получении максимального, чёткого и устойчивого ультразвукового сигнала, так называе­мого артериального тона; 5) соблюдать неподвижность датчика при регистра­ции кровотока и во время выполнения функциональных проб; 6) выполнять компрессионные функциональные пробы осторожно, но чётко (после предвари­тельной пальпации артерии); 7) считать компрессионную пробу выполненной точ­но и надежно только после того, как на неё получен 2-3 раза однотипный от­вет; 8) повторить исследование через 5-10 мин. при сомнительных, нечётких результатах; 9) проводить исследование, по возможности, не ранее чем за 6 часов до приема лекарственных препаратов или физиотерапевтических про­цедур; 10) следить за самочувствием больного и отложить исследование при ухудшении.

Основы оценки показателей получаемой при УЗДГ допплеровской информа­ции детально изложены в главе 1. Отметим только, что все характеристики доп­плерограммы (спектрограммы) разделены на качественные и количественные.

К важнейшим количественным показателям относят: пиковую, диастолическую и среднюю скорость кровотока, индексы резистентности, пульсации и др.

Качественные характеристики составляют: характер звукового допплеров­ского сигнала, направление кровотока, распределение частот в спектрограм­ме (подробно главы 1, 16).

Исследование сонных артерий методом УЗДГ выполняют в горизон­тальном положении больного на спине. Врач садится рядом (возможно рас­положение за головой больного) и осуществляет осторожную, но тщательную пальпацию сонных артерий: определяет глубину залегания сонной артерии, ее подвижность, силу пульсации, обращая внимание на расположение би­фуркации и особенности хода начальных участков внутренней и наружной сонных артерий. Перед началом исследования врачу необходимо провести эргономическую оценку своего положения в треугольнике: врач-прибор-боль­ной, устранить возможные «неудобства» и несоответствия в расположении, создавая для себя и больного оптимально-комфортные условия, а затем при­ступить к обследованию.

Рис. 31. Локация кровотока по общей сонной арте­рии.

Ультразвуковой датчик (4МГц), с предварительно нанесенной контактной пастой, устанавливают над общей сонной артерией на 2-4 см ниже бифур­кации, направляя его к голове (рис. 31). Датчик держат свободно, 1-3 паль­цами за проксимальную часть под углом 45° и, не производя давления на кожу, медленно изменяют угол его наклона, добиваясь устойчивого звукового сигнала, чистого артериального тона и максимально чёткой допплерограммы (спектрограммы), которая, автоматически фиксируясь на экране прибора, от­ражает основные показатели кровотока по сосуду. Аналогичным образом ре­гистрируют допплерограммы с начальных участков внутренней и наружной сонных артерий (рис. 32, 33). При этом не всег­да возможно зарегистрировать истинные показатели линейной скорости крово­тока (ИСК), так как сложно точно выста­вить угол локации сосуда. Иногда трудно определить, от какой из сонных артерий идет допплеровский сигнал. Для этого во время регистрации кровотока применя­ют простой прием: пальцем производят несколько ритмичных прижатий (3-5 в/с) поверхностной височной артерии (перед козелком над скуловым отростком височ­ной кости) и/или лицевой (у края нижней челюсти или крыла носа). Такие прижатия (проба поколачивания) вызывают появ­ление дополнительных пиков на спектро­грамме, если ее определяют в НСА и не вызывают, если датчик расположен над ВСА.

Рис. 32. Локация кровотока по внутренней сонной артерии.

Рис. 33. Локация кровотока по наружной сонной артерии.

Рис. 34. Локация кровотока по надблоковой арте­рии.

Исследование кровотока по надблоковой артерии (НА) производят при за­крытых глазах больного. Датчик (8 МГц) устанавливают у внутреннего угла глаза, направляя его к верхней стенке глазницы, параллельно стенке носа и медиально (рис. 34). Медленно изменяя угол накло­на датчика, добиваются получения устой­чивого звукового сигнала и максимально чётких пиков спектрограмм. Иногда на­дежный сигнал поступает на экран непо­средственно с глазной артерии (датчик расположен почти перпендикулярно глаз­нице). Для регистрации кровотока по над­глазничной артерии, датчик располагают на коже надбровной дуги в области над­глазничной вырезки. Во время регистрации кровотока по надблоковой (глаз­ной) и/или надглазничной артериям - для уточнения анатомо-функционального состояния системы внутренней и наружной сонных артерий - последовательно выполняют компрессию (на 6-8 с) гомолатеральной поверхностной височной и лицевой артерий и ветвей ГА, выходящих на кожу лба: сдавление кожи вну­тренних 2/3 надбровной дуги (рис. 35) - надбровный гемодинамический тест (НГТ). При выполнении компрессионных проб врач производит умеренное прижатие указательным пальцем каждой из артерий, прекращая кровоток по ним, что не должно вызывать болевых ощущений у пациента.

Исследование кровотока по верх­ней глазной вене производят после исследования надблоковой артерии. В медиальный угол глаза наносят большой шарик контактной пасты, в который погру­жают дистальный конец датчика (8 МГц), направляя его под прямым углом к задней стенке орбиты и медиально, получая чет­кую спектрограмму кровотока по глазной вене (ЛСК = 8-12 см/с), с физиологиче­ским направлением в орбиту.

Исследование позвоночной арте­рии выполняют на уровне CI позвонка, голова повернута от лоцируемой арте­рии. Датчик (4 МГц) устанавливают по заднему краю грудино-ключично-сосковой мышцы на 2-3 см ниже сосцевид­ного отростка с направлением его оси к противоположной орбите. Путем мед­ленного изменения угла наклона дат­чика и синхронного перемещения голо­вы больного в сагиттальную плоскость (рис. 36) добиваются получения чёткого звукового сигнала артериального тона и фиксируют допплерограмму. Для иден­тификации сигнала ПА пережимают на 1-2 с гомолатеральную ОСА: снижение сигнала - показывает, что он поступает от сонной артерии; отсутствие изме­нений или усиление сигнала - указывает на правильную установку датчика.

Возможна локация позвоночной артерии на уровне CVII позвонка. Для этого голова больного повернута в сторону от исследователя: датчик уста­навливают по заднему краю грудино-ключично-сосковой мышцы, как бы между CVI-CVII позвонками (ориентир - остистый отросток CVII позвонка) по направлению к грудине. За счет медленного изменения угла наклона датчика и перемещения головы больного в сагиттальную плоскость добива­ются получения стабильного ультразвукового сигнала от ПА. При регистра­ции спектрограммы голова больного должна находиться в сагиттальной плоскости (даже небольшие повороты в сторону могут изменить показатели гемодинамики), что трудно осуществить при локации позвоночной артерии на уровне CVII позвонка.

Рис. 35. Локация кровотока по надблоковой артерии в сочетании с выполнением надбровного гемодинамического теста (объяснение в тексте).

Рис. 36. Локация кровотока по правой позвоночной артерии на уровне CI позвонка.

Подключичную артерию лоцируют (датчик 4 МГц) в положении больного на спине, в подключичной области на границе наружной и средней трети клю­чицы, где можно прощупать пульсацию артерии (3-я порция), направляют дат­чик под ключицу под углом 30-50° и медиально изменяя его наклон, получают на экране монитора типичную допплерограмму периферической артерии с на­личием отрицательного пика. Возможна локация артерии и в надключичной ямке (дуга подключичной артерии) - датчик направляют в область пульсации сверху вниз и медиально, под углом 60-80°, обращая внимание на четкость аудиосигнала и получаемой спектрограммы

Плечеголовной этвол исследуют в области за грудиноключичным сочле­нением справа устанавливая датчик (4 МГц) в надгрудинной вырезке и на­правляя несколько вправо и вглубь. У полных больных успешно используют датчик 2 МГц, что можно применять у этих же больных, при затруднении лока­ции позвоночных артерий.



2.2. Диагностика окклюзий, стенозов и деформаций

магистральных артерий головы

Окклюзия внутренней сонной артерии на шее чаще всего обусловле­на атеросклерозом и составляет 8-12% всех поражений сонных артерий. Ультразвуковая диагностика окклюзии ВСА основана на анализе изменений гемодинамики в системе общей и внутренней сонных, надблоковой и/или над­глазничной артерий с обеих сторон

При окклюзии внутренней сонной артерии на стороне поражения опре­деляют следующие допплерографические изменения: 1) кровоток по ВСА не регистрируется; 2) снижение ЛСК по общей сонной артерии более чем на 30% по сравнению с контралатеральной и изменение спектральных характеристик потока; 3) изменение кровотока по надблоковой и/или надглазничной артерии: а) отсутствие кровотока б) ретроградный кровоток; в) антероградный крово­ток не уменьшающийся при пережатии на 1-2 с гомолатеральной ОСА.

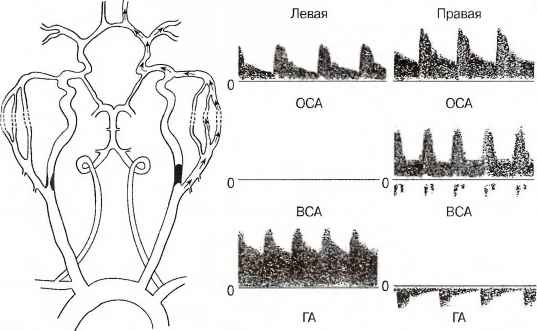

Рис. 37, Больной К. 48 лет Схема сосудов дуги аорты и спектрограммы кровотока по сонным и глазным артериям окклюзия ВСА слева с ретроградным кровотоком в мозг по левой ГА, стеноз правой ВСА с изме­нением спектральных характеристик по правым ОСА ВСА и ГА (подробно в тексте).

Достоверно диагностируют окклюзию ВСА при наличии первого и/или второго признаков в сочетании с одним из под­пунктов третьего (рис. 37).

Окклюзия позвоночной артерии на шее составляет 3-5% всех поражений и имеет сегментарный характер. При ок­клюзии ПА на шее на стороне поражения выявляют следующие допплерографические изменения: 1) не определяется кровоток по ПА; 2) компенсаторное усиле­ние кровотока по контралатеральной ПА (если она не поражена); 3) компрессия ПА в надключичной ямке не вызывает усиления ЛСК по контралатеральной по­звоночной артерии.

Аналогичные изменения могут иметь место при гипоплазии позвоночной ар­терии у полных больных, что затрудняет дифференциальную диагностику окклю­зии позвоночной артерии от ее гипопла­зии.

Рис. 38. Спектральные характеристики кровотока у больных с атеросклеротическим поражением сон­ных артерий (по Arbeille Ph. et al., 1985). I степень: стеноз < 40 % по площади, < 23% по диаметру.

Рис. 39. Спектральные характеристики кровотока у больных с атеросклеротическим поражением сон­ных артерий (по Arbeille Ph. et al., 1985). II степень: стеноз 40-60% по площади, 23-40% по диаметру

При стенозе внутренней сонной ар­терии на стороне поражения могут иметь место следующие изменения: 1) участок ВСА с повышенной скоростью кровото­ка в области бифуркации, изменяющейся при перемещении датчика дистальнее места локации (подробно ниже); 2) участок ВСА с турбулентным потоком крови, выражающемся в типичном наложении допплеровских высокочастотных сигна­лов (связанных с повышением скорости) и низкочастотных сигналов, обуслов­ленных вибрацией стенок (подробно ниже); 3) снижение скорости кровотока в общей и/или внутренней сонной артерии на 30% и больше по сравнению с контралатеральными артериями; 4) уменьшение диастолической составляю­щей скорости кровотока по ОСА и повышение индекса резистентности (ИР) в сравнении с контралатеральной стороной; 5) снижение скорости кровотока по надблоковой артерии на 40% и больше по сравнению с контралатеральной стороной; 6) появление ретроградного кровотока по надблоковой артерии при компрессии на 1-2 с гомолатеральной ОСА; 7) снижение скорости кровотока по надблоковой артерии при компрессии гомолатеральной лицевой и/или по­верхностной височной артерии; 8) отсутствие снижения скорости кровотока по надблоковой артерии при выполнении НГТ; 9) усиление скорости кровотока по надблоковой артерии при компрессии (6-8 с) гомолатеральной поверхностной височной или лицевой артерии при отсутствии реакции усиления кровотока по контралатеральной артерии во время компрессии тех же артерий на соименной стороне; 10) снижение ЛСК по общей и внутренней сонным артериям и надбло­ковой артерии ниже показателей границы нормы; 11) изменение спектральных характеристик кровотока по сонной артерии.

При изменении спектральных характе­ристик необходимо различать следующие показатели: характер высокочастотной области спектра (размытый, расплывча­тый при стенозе); наличие отрицательных частот (при выраженном стенозе и окклю­зии); распределение яркостей (неравно­мерное распределение яркостей спектра и перемещение к зоне низких частот при стенозе); расширение спектра.

В настоящее время принято различать 5 степеней стеноза ВСА, которые пред­ставлены ниже.

  1. Стенозы <23% по диаметру и <40% по площади поперечного среза сосуда (рис. 38) трудны для диагностики и могут сопровождаться следующими изменени­ями спектра: незначительное снижение систолического пика по сравнению с контралатеральной артерией; небольшой разброс систолического пика; частичное закрытие спектрального окна.
  2. Стенозы 23-40% по диаметру и 40- 60% по площади (рис. 39) сопровождаются следующими изменениями спектра: раз­брос спектра высоких частот; снижение и уплощение вершины систолического пика; почти полное закрытие спектрального окна; концентрация яркостей спектра в зоне средних скоростей систолической фазы; увеличение индекса STI.
  3. Стенозы, составляющие 40-50% по диаметру и 60-75% по площади со­провождаются (рис. 40) теми же изменениями, что и предыдущая группа, но более подчеркнуты. Это не всегда позволяет их дифференцировать между со­бой.
  4. Стенозы 50-70% по диаметру и 75-90% по площади (рис. 41) сопровож­даются следующими изменениями спектра: выраженное снижение систоличе­ского пика с неровной плоской вершиной; выраженный разброс спектра высо­ких частот; отсутствие спектрального окна; концентрация яркостей спектра в зоне средних и особенно низких частот; появление низкочастотного спектра ниже нулевой линии; появление высокого «свистящего» шума, иногда в соче­тании с низкочастотным.

Рис. 40. Спектральные характеристики кровотока у больных с атеросклеротическим поражением сон­ных артерий (по Arbeille Ph. et al., 1985). Ill степень: стеноз 60-75 % по площади, 40-50% по диаметру.

Рис. 41. Спектральные характеристики кровотока у больных с атеросклеротическим поражением сон­ных артерий (по Arbeille Ph. et al., 1985). IV степень: стеноз 75-90 % по площади, 50-70% по диаметру.

  1. Стенозы более 70% по диаметру и более 90% по площади (рис. 42) сопровождаются следующими изменениями спектра: выраженное снижение пика систолической частоты; выраженный разброс и урежение высоких частот; концентрация яркостей спектра в зоне низких частот выше и ниже нулевой ли­нии; повышение индекса ИР; появление грубого низкочастотного шума.

Для стенозирующих изменений по­звоночной артерии характерно наличие на стороне поражения следующих откло­нений в показателях спектрограммы: 1) снижение максимальной скорости кро­вотока по ПА ниже нормы; 2) снижение диастолической составляющей скорости кровотока по ПА. 3) изменение аудиохарактеристик регистрируемых звуковых сигналов скорости кровотока. 4) измене­ние спектральных характеристик, разброс спектра высоких частот, закрытие спек­трального окна концентрация яркостей в зоне низких частот и др.; 5) асимметрия скорости кровотока по позвоночным ар­териям более 50% (возможна при вариантах развития); 6) усиление скорости кровотока по ПА во время сдавливания на 15-20 с манжетой тонометра гомо- латерального плеча с последующим возвращением к исходным цифрам после быстрой декомпрессии манжеты.

Глубоко ошибочным является представление отдельных врачей о том, что изменение показателей ЛСК по позвоночной артерии при поворотах головы в стороны служит признаком функциональной компрессии ПА или ее стеноза В этих случаях изменения ЛСК обусловлены всего лишь изменением угла лока­ции позвоночной артерии, возникающим при поворотах головы, а не появлени­ем функционального стеноза или закрытием просвета артерии.

Рис 42 Спектральные характеристики кровотока у больных с атеросклеротическим поражением сон­ных артерий (по Arbeille Ph et al. 1985). V степень стеноз > 90 % по площади > 70% по диаметру

Понятие нормальной скорости кровотока для сонных и позвоночных арте­рий несколько условно, т. к. нельзя точно определить угол локации артерии. Однако, на основании личного опыта (более 10 тыс. исследований) мы счи­таем что ошибка в измерении угла колеблется в пределах 5%, что совпадает с мнением ведущих зарубежных исследователей [16-18] Показатели нормы средней ЛСК получены нами при обследовании 233 военных лётчиков истре­бительной авиации на ультразвуковом дебитметре «DUD-02» фирмы «Delaia- nde Electronique» (Франция) и представлены в таблице 8.

Таблица 8. Показатели средней ЛСК (см/с) в норме для каждой возрастной группы [6]

Артерии

Возрастные группы

<20 лет

20-29 лет

30-39 лет

40-49 лет

50-59 лет

60 лет и старше

Левая ОСА

31,7 ± 1,3

25,6 ± 0,5

25,4 ± 0,7

23,9 ± 0,5

17,7 ± 0,6

18,5 ± 1,1

Правая ОСА

30,9 ± 1,2

24,1 ± 0,6

23,7 ±  0,7

22 6 ± 0,5

16,7 ± 0,7

18,4 ± 0,8

Левая НА

12,3 ± 1,0

10,3 ± 0,6

10,6 ± 1,0

10 4 ± 0,8

10,З ± 0,8

7,7 ± 0,7

Правая НА

11,3 ± 0,9

10,1 ± 0,7

9,2 ± 0,6

9,5 ± 0,6

10,3 ± 0.8

7,1 ± 0,6

Левая ПА

18,4 ± 1,1

13,8 ± 0,8

13,2 ± 0,5

12,5 ±0,9

13 4 ± 0,8

12,2 ± 0,2

Правая ПА

17,3 ± 1,2

13,9 ± 0,9

13,5 ± 0,6

12,4 ± 0,7

14,5 ± 0.8

11,5 ± 0,8

Деформации (перегибы и извитости) внутренних сонных артерий могут проявлять себя как окклюзии или стенозы, являясь причиной НМК. В литерату­ре этот вид патологии получил различные названия: удлинение, извитость об­разование колец и спиралей аркообразная петля, патологическая извитость с образованием перегибов и др., Как самостоятельную группу поражений (по характеру механизма их возникновения), вызывающих изменения просвета сосуда Верещагин Н.В. 1997 [1] назвал их деформациями, что включает в себя растяжение, сжатие сдвиг, кручение изгиб сосуда. Различают 3 основ­ные формы изменения хода ВСА 1) С- и S-образные удлинения (девиация); 2) петлеобразование (коиллинг): 3) перегибы (кинкинг). С последней группой, которую мы характеризуем как перегибы и извитости, по мнению большинства исследователей и связаны нарушения мозгового кровообращения (подробно в главе 7). Мы разработали простой и эффективный способ диагностики. Перегиб и извитость ВСА на шее диагностируют с помощью УЗДГ, путем вы­явления на стороне поражения следующих изменений. 1 Снижение (иногда до 0) скорости кровотока по надблоковой артерии; 2, Умеренное снижение ЛСК по ОСА на стороне перегиба с повышением ИР (в пределах нормы) по сравнению с контралатеральной артерией; 3. Выраженное усиление ЛСК по НА (в 1.5-2 раза и более) при компрессии (5-7 с) гомолатеральной височ­ной и/или лицевой артерии; 4 Частичное или полное закрытие спектраль­ного окна в сочетании с разбросом систолического пика на спектрограммах внутренней сонной артерии; 5 Асимметрия реакции на компрессию контра­латеральной ОСА при регистрации кровотока по надблоковой артерии, при компрессии общей сонной артерии на стороне изгиба отмечают явное, вы­раженное (6-10 см/с) увеличение ЛСК по контралатеральной надблоковой артерии; при этом отсутствие увеличения или незначительное усиление скорости кровотока по гомолатеральной надблоковой артерии (чёткая асим­метрия по сравнению с противоположной) при пережатии контралатеральной общей сонной артерии.

Если первые 4 признака могут иметь место и при стенозах сонных артерий то пятый является патогномоничным для перегиба внутренней сонной артерии.

2.3. Диагностика синдрома подключичного обкрадывания и оценка коллатерального

кровоснабжения мозга

Окклюзирующие поражения плечеголовного ствола или подключич­ной артерии в устье, как правило, сопровождаются развитием синдрома под­ключичного обкрадывания или подключичного стил-синдрома, и имеют место в 1-3% наблюдений [6, 19, 20] При этом на стороне окклюзии происходит снижение давления в подключичной и позвоночной артериях, что ведет к воз­никновению градиента давления и формированию ретроградного потока крови в ПА, поступающего, чаще всего, из контралатеральной ПА. При определён­ных условиях это может приводить к снижению кровоснабжения ствола мозга (обкрадыванию) и возникновению нарушения кровообращения в вертебрально-базилярной системе.

Методика определения синдрома подключичного обкрадывания заключается в выявлении изменений ЛСК по по­звоночной и/или подключичной артериям в сочетании с регистрацией положитель­ного теста реактивной гиперемии.

Тест реактивной гиперемии явля­ется ключевым при постановке диагно­за окклюзирующего поражения устья подключичной артерии в сочетании со стил-синдромом и должен быть выпол­нен при наличии асимметрии ЛСК по позвоночным артериям в 30% и более. Для его выполнения на плечо больного на стороне непрерывно лоцируемой ПА накладывают манжетку тонометра, и на 60-90 с устанавливают в ней давление на 20-40 мм рт.ст. выше артериального давления больного, прекращая дистальный кровоток руки. Если после быстрой декомпрессии манжеты возникает изменение градиента давления между позвоночной и плечевой артериями, что выражается чётким увеличением максимальной скорости кровотока по ПА, то можно говорить о положительном тесте реактивной гиперемии и наличии ок­клюзирующего поражения подключичной артерии в устье в сочетании с под­ключичным стил-синдромом (рис. 43).

Заподозрить возможность подключичного стил-синдрома врач может и при выявлении его косвенных признаков, таких как: 1. асимметрия артериально­го давления в плечевых артериях на 10 мм рт. ст. и более; 2. выслушивание систолического шума в надключичной ямке; 3. снижение амплитуды спектро­граммы подключичной артерии с расщеплением или закруглением вершины, исчезновением отрицательного пика и увеличением времени подъема и спада скорости кровотока; 4. идентичность спектрограмм позвоночной и гомолате­ральной подключичной артерий.

В зависимости от степени выраженности стенозирующего процесса в устье подключичной артерии в литературе [20-22] различают три вида под­ключичного стил-синдрома: 1. латентный (скрытый) - стеноз 50-60%; 2. пре­ходящий - стеноз 60-80%; 3 постоянный - окклюзия или стеноз >90 %.

Каждому из них соответствует определённое изменение допплерограмм, которое в сочетании с реакцией на тест реактивной гиперемии - под воздей­ствием которого можно наблюдать переход из одной стадии подключичного обкрадывания к другой - позволяет точно определять степень поражения под­ключичной артерии в устье.

Рис. 43. Схема положительного теста реактивной гиперемии: усиление ЛСК по позвоночной артерии после декомпрессии гомолатеральной плечевой артерии (стрелка на спектрограмме).

Различают 3 степени изменения кровотока по ПА, прямо обусловленных степенью выраженности окклюзирующего поражения гомолатеральной под­ключичной артерии в устье. 1-я степень - снижение и расщепление систоли­ческого пика спектрограммы ПА. При выполнении теста реактивной гиперемии во время компрессии гомолатерального плеча происходит усиление физио­логического кровотока по ПА, и она становится как бы нормальной; после де­компрессии плеча градиент давления возрастает и направление потока в фазе систолы может стать ретроградным, а в фазе диастолы - физиологическим. Таким образом, спектрограмма становится идентичной таковой при прехо­дящем синдроме обкрадывания, а затем возвращается к исходной - все это соответствует латентному синдрому подключичного обкрадывания. 2-я степень - кровоток в позвоночной артерии колеблется в пределах нулевого уровня с ретроградным направлением в фазе систолы и антеградным в фазе диастолы.

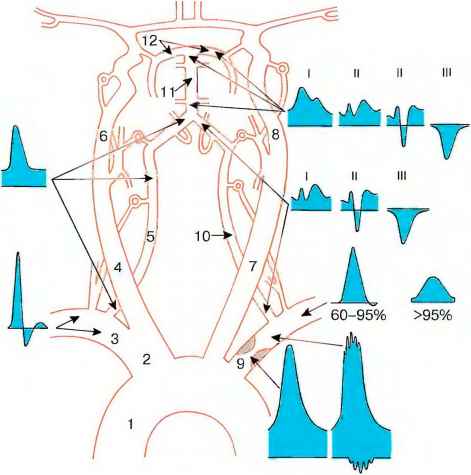

Рис. 44. Схема кровотока по артериям дуги аорты и вертебрально-базилярной системы при развитии нарастающего окклюзирующего процесса в устье левой подключичной артерии с развитием синдрома обкра­дывания на экстра- и итракраниальном уровнях. 1 - дуга аорты. 2 - плечеголовной ствол. 3 - правая ПКА. 4 - правая ОСА. 5 - правая ПА. 6 - правая ВСА. 7 - левая ОСА. 8 - левая ВСА. 9 - левая ПКА. 10 - левая ПА. 11 - основная артерия. 12-задние мозговые артерии. Допплерограмма при отдельных формах стил-синдрома: I - латентная, II - преходящая, III - постоянная.

При выполнении теста реактивной гиперемии после декомпрессии манжеты появляется стойкий ретроградный кровоток, который медленно воз­вращается к исходному, что соответствует преходящему синдрому подключич­ного обкрадывания. 3-я степень - ретроградное направление спектрограммы кровотока, регистрируемой по ПА, в сочетании с положительным тестом реактивной гиперемии, что соответствует постоянному синдрому подключичного обкрадывания. Итак, было принято раз­личать 3 формы подключично-позвоночного стил-синрома: латентную преходя­щую и постоянную [21].

Однако, комплексное рассмотрение ге­модинамики головы (забегая вперед) при окклюзирующем поражении одной подклю­чичной артерии в устье позволяет наблю­дать изменения допплерограмм кровотока во всех отделах вертебрально-базилярного бассейна (рис. 44), которые изначально были выявлены при локации позвоночной артерии [21]. Демонстративным является изменение допплерограммы кровотока по основной артерии при преходящем под­ключичном стил-синдроме - реверберирующий тип кровотока в систолу - к мозгу, в диастолу - ретроградно в руку (рис. 45).

Таким образом, изменение градиента давления в руке на стороне развива­ющегося стенозирующего процесса может привести к перестройке гемодина­мики головы, изменению направления кровотока по ПА и возникновению кол­латерального кровотока из ПА в подключичную и плечевую артерии. На этой же патофизиологической основе происходит формирование коллатерального кровообращения по глазному анастомозу и артериальному кругу большого мозга

Коллатеральное кровообращение мозга и его адекватная оценка у боль­ных с цереброваскулярными заболеваниями является едва ли не основной для понимания функционального состояния кровоснабжения мозга, развития его дефицита и компенсации достаточной для нормального функциониро­вания [23-25]. УЗДГ позволяет нам проследить за этапами формирования и развития коллатерального кровоснабжения мозга по глазной артерии и арте­риальному кругу и дать количественную оценку этому процессу [14, 22 26].

Рис. 45. Спектрограмма кровотока по основной артерии (реверберирующего типа), больной Г. 48 л. со стенозом левой ПКА в устье > 60% развился пре­ходящий синдром обкрадывания ствола мозга.

В норме, при отсутствии изменении во внутренней сонной артерии крово­ток по глазной артерии, направлен из глазницы в область кожи лба и угла носа и просто определяем при УЗДГ Возникновение стеноза во внутренней сонной артерии приводило к умеренному снижению ЛСК по надблоковой артерии, что указывало на начало смещения точки подвижного равновесия в глазном анастомозе по направлению к орбите. При нарастании стеноза ВСА точка подвижного равновесия в глазном анастомозе ещё больше смещалась вглубь орбиты, и ПСК в глазной артерии еще более снижалась При дальней­шем увеличении стеноза точка подвижного равновесия смещалась еще глуб­же - к сифону и ЛСК в глазной артерии становилась нулевой. Когда же сте­ноз ВСА приближался к 75%, то градиент давления возрастал настолько, что точка подвижного равновесия смещалась в мозг и по глазному анастомозу регистрировали ретроградный кровоток (аналогичная картина может быть и при окклюзии внутренней сонной артерии в устье). Таким образом, при стенозе 75% и более глазной анастомоз превращался в коллатеральный путь и начинал ком­пенсировать дефицит поступления крови в мозг, вызванный нарастающим стенозирующим процессом во внутренней сонной артерии (рис. 46).

Для оценки степени компенсации ок­клюзии ВСА коллатеральным кровотоком по глазному анастомозу мы использова­ли величину его интенсивности по по­казателю ЛСК. Установили четыре груп­пы компенсации: хорошая - показатели ЛСК от 30 до 50 см/с и более; умеренная - ЛСК от 10 до 30 см/с; слабая - ЛСК от 1 до 10 см/с; отсутствие - нулевой кро­воток по глазной артерии.

На протяжении 10 лет изучалась воз­можности объективной оценки коллате­рального кровотока по артериальному кругу большого мозга методом УЗДГ при сравнении с церебральной ангиографией.

Коллатеральный кровоток по глазно­му анастомозу может формироваться из одной или нескольких ветвей наружной сонной артерии (рис. 47), что может быть установлено при УЗДГ путем последова­тельного пережатия ветвей гомолатераль­ной НСА во время регистрации ретроград­ного кровотока по глазной артерии.

Для исследования артериального кру­га большого мозга необходимо знание за­конов его функционирования, совершен­ное владение техникой измерения ЛСК по сонным, позвоночным и глазным артери­ям в сочетании с надежным выполнением функционально-компрессионных проб.

Все это позволяет объективно оценивать анатомо-функциональное состояние соединительных артерий.

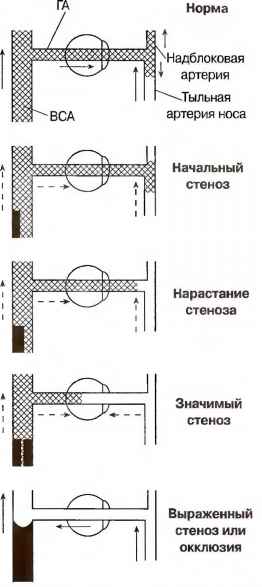

Рис. 46. Схема постепенного развития и формиро­вания коллатерального кровотока по анастомозам глазной артерии при нарастании стенозирующего процесса во ВСА (объяснение в тексте).

Методика исследований проста, но требует точности и внимания при ее выполнении. Пробу на функционирование задней соединительной артерии выполняют при регистрации кровотока по позвоночной артерии, пережимая на 1-2 с гомолатеральную ОСА. Если при этом происходит усиление скорости кровотока по позвоночной артерии, то гомолатеральная задняя соединитель­ная артерия функционирует (положительная проба), если же изменений нет, то соединительная артерия не функционирует (отрицательная проба).

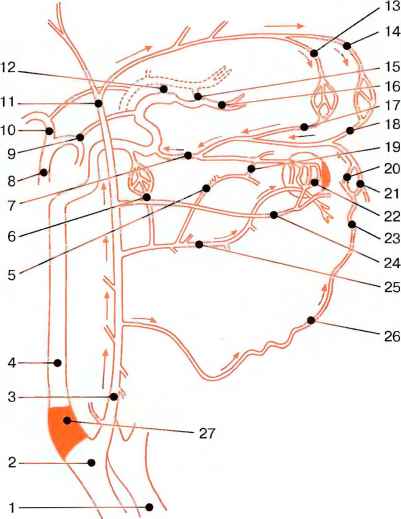

Рис. 47. Схема коллатерального кровотока по основным ветвям НСА и глазному анастомозу (показано стрелками) при окклюзии ВСА на шее. 1 - контралатеральная общая сонная, 2 - общая сонная, 3 - наружная сонная, 4 - внутренняя сонная, 5 - средняя менингеальная, 6 - передняя барабанная, 7 - глазная, 8 - основ­ная. 9 - задняя соединительная, 10 - задняя мозговая, 11 - поверхностная височная, 12 - средняя мозговая, 13 - поверхностная височная - надглазничная ветвь, 14 -поверхностная височная-надблоковая ветвь, 15 - передняя соединительная, 16 - передняя мозговая, 17 - надглазничная, 18 - надблоковая, 19 - слезная, 20 - средняя века, 21 - тыльная носа, 22 - боковая века, 23 - угловая, 24 - поперечная лица, 25 - верхне­челюстная. 26 - лицевая, 27 - место окклюзии.

Исследование передней соединительной артерии разделено на два этапа. На первом этапе регистрируют скорость кровотока по надблоковой артерии с двух сторон и производят на 1-2 с компрессию контралатеральной ОСА:

Таблица 9 Сравнительная оценка анатомо-функционального состояния задних соединительных артерий [22]



Диаметр ЗСА в мм (по данным ангиографии)

Показатель прироста ЛСК в позвоночной артерии в см/с (по данным УЗДГ)

Группы

Число наблюдений

средний

разброс величин

средний

разброс величин

I

35

1,6 ± 0,07

1,0-2,5

12,48 ± 0,32

10-16

II

46

0,93 ± 0,04

0,6-1,5

6,46 ± 0,18

5-9

Ill

45

0,52 ± 0,2

0,3-0,7

3,11 ± 0,18

1-4

IV

26

0

0

нет

нет

усиление ЛCK по надблоковой артерии хотя бы с одной стороны указывает на функционирование передней соединительной артерии. При отсутствии увеличения ЛСК по надблоковой артерии переходят ко второму этапу, который заключается в том, что во время регистрации скорости кровотока по ВСА пережимают контралатеральную ОСА Отсутствие при этом реакции усиления кровотока по ВСА позволяет дать заключение о функциональной несостоя­тельности передней соединительной артерии артериального круга большого мозга.

Результаты сопоставления данных допплерографии и ангиографии при оценке анатомо-функционального состояния задних соединительных артерий представлены в таблице 9 [7, 22], Впервые установлена достоверная связь p<0,001) между величиной прироста ЛСК по позвоночной артерии и диаме­тром ЗСА.

Исходя из данных, представленных в таблице 9, мы предлагаем различать хорошее, умеренное слабое и нулевое функционирование соединительных артерий, связывая его с величиной диаметра сосуда. Однако необходимо предостеречь от абсолютизации представленных в таблице 9 анатомических показателей, так как диаметр сосудов может меняться под воздействием мно­гих факторов, в том числе и медикаментозных. Поэтому корректней говорить об анатомо-функциональных возможностях компенсации кровотока каждой из соединительных артерий артериального круга большого мозга, определяемых та момент исследования.

3. Транскраниальная допплерография в диагностике поражений артерий основания мозга

Предложенная в 1982 г. R. Aaslia et аl [7] методика неинвазивного ультра­звукового исследования интракраниальных артерий непосредственно через кожу головы открыла новые горизонты в изучении сосудистой системы моз­га [8. 22. 26-28]. Однако, техника этого метода, получившего в отечественной литературе название «транскраниальная допплерография» (ТКД), непроста в выполнении и освоении, требует от врача специальных знаний, желания и на­стойчивости при ее освоении. Исходя из своего клинического опыта и данных литературы, мы представим основные диагностические возможности транс­краниальной ультразвуковой методики с позиций врача-практика, всесторонне рассмотрим технику ТКД, способы ее изучения и применения.

3.1. Методика и техника транскраниальной допплерографии

Первым шагом на пути освоения метода ТКД является выработка прочных навыков выбора оптимального взаимного расположения врача, больного, уль­тразвукового аппарата, так как не менее половины неудачных исследований можно отнести на счет неправильного, неудобного положения врача во время работы, зафиксировавшегося с первых дней освоения техники метода.

Исследование выполняют при горизонтальном положении больного на спине с небольшой подушкой под головой. Врач располагается сбоку головы (возможно и за головой), прибор перед ним (рис. 48); как уже говорилось, не­обходимо обеспечить создание и поддержание для врача максимально ком­фортных условий в процессе всех этапов ТКД. Возможно выполнение техники локации интракраниальных артерий в положении больного сидя на стуле и расположением исследователя за его спиной.

Непременным условием успешного исследования является удобное по­ложение датчика в руке врача. Датчик берут за ободок основания большим и средним пальцами ближайшей к больному руки, а указательный палец рас­полагают на ступеньке, как бы дополнительно придавливая его. Дистальный конец датчика помещают (чаще всего) в центр ладони с выводом соедини­тельного кабеля между I и II пальцами. Такое расположение обеспечивает ми­нимальное напряжение руки и перераспределение давления (при необходи­мости) на датчик с пальцев на ладонь с сохранением надежного устойчивого положения на коже головы.

Следующим этапом методики транскраниального исследования является определение места на черепе (ультразвуковое окно), через которое ультра­звуковое излучение может легко пройти кость без значительного затухания так, чтобы получить надежный допплеровский сигнал от интракраниальных артерий.

Ультразвуковые окна для исследования интракраниальных артерий при­нято различать [9, 29] в трех областяхче­репа (рис. 49).

  1. Височная область, чешуя височной кости - через нее может быть выполнена локация основных стволов артерий осно­вания мозга, формирующих артериаль­ный круг большого мозга.
  2. Глазница (орбита) - через заднюю и медиальную стенки орбиты может быть выполнена локация сифона ВСА и участ­ка А1 контралатеральной ПМА.

Рис. 48. Общий вид исследования интракраниаль­ных артерий методом ТКД.

  1. Подзатылочная (субокципитальная) область - через большое затылочное отверстие возможна локация основной ар­терии и интракраниальных участков (V4) ПА и участок Р1 ЗМА

Височное окно принято считать основным, т. к. через него возможна ло­кация конечных участков ВСА начальных участков передней, средней и задней мозговых артерий, а в части случаев и со­единительных артерий (рис 50)

Перед началом каждого исследования наносят ультразвуковую пасту на рабочую поверхность датчика и височную область, тщательно втирая ее в волосистую часть, что обеспечивает надежный контакт во время исследования и снимает необ­ходимость слишком сильного давления на датчик в процессе локации артерий. Типичной ошибкой начинающих является сильное давление на датчик, («сверлят череп»), что вызывает болезненные ощу­щения у пациента, кроме того, быстро устает рука исследователя и происходит выдавливание пасты из-под датчика

Локацию интракраниальных артерий в височной области проводят через чешую височной кости, т. к. она наиболее тонка. У молодых пациентов, обычно получают сигналы из относительно большей обла­сти, у пожилых - эта зона может значи­тельно сузится, а в части случаев (2-12% по данным разных авторов) локация ока­зывается невозможной из-за отсутствия ультразвукового окна, хотя по нашему мнению частота отсутствия окна обратно пропорциональна настойчивости врача при его поиске Чаще всего у пожилых лю­дей окно в височной области ограничено и даже небольшое (1-2 мм) дополнитель­ное смещение датчика по поверхности черепа может вызвать исчезновение сиг­нала. Поэтому датчик необходимо пере­мещать малыми «шагами», все время контролируя эти перемещения поддер­жанием постоянного надежного контакта между кожей и датчиком.

Рис. 49. ТКД артерий основания мозга из трех об­ластей: 1) височной. 2) орбитальной: 3) субокципитальной.

Рис. 50 Локация интракраниальных артерий через височное окно. Спектрограммы кровотока: ЗМА (1), ПСА (2) - в норме не функционирует бифуркация ВСА СМА/ПМА (3); СМА (4) снижение ЛСК по СМА при компрессии гомолатеральной ОСА (5); ПМА (6), ПМА (7) - обратный кровоток по ПСА при компрес­сии гомолатеральной ОСА (Otiss Н. 1993).

В чешуе височной кости принято различать три ультразвуковых окна, располо­женных преимущественно над скуловой дугой, которая служит надежным ориен­тиром и легко определяется при паль­пации. Иногда необходимо поместить датчик прямо на дугу, чтобы обеспечить локацию при прохождении ультразвука непосредственно над ней, а в отдельных случаях локация артерий возможна лишь при установке датчика на 3-4 см выше дуги. Переднее височное окно располо­жено над передней поверхностью ску­ловой дуги возле угла глаза, заднее ви­сочное окно расположено впереди ушной раковины, а среднее - между ними, при этом зона окон при локации может быть расширена (рис. 51). Однако знание ана­томического расположения окон ещё не гарантирует локации внутричерепных артерий. Необходимо точно выбрать на­правление ультразвукового луча, величину измеряемого объема и глубину ло­кации, при этом поиск оптимального окна затруднен небольшими размерами внутричерепных артерий.

При локации через переднее окно датчик направляют наклонно и слегка кзади. При исследовании через заднее окно датчик направляют перпендику­лярно или слегка кпереди, чтобы получить сигнал с артерий формирующих артериальный круг большого мозга. Через среднее окно предпочтительно ис­следовать СМА. Все эти установки имеют ориентировочный характер - в от­дельных случаях для локации артерий используют все три окна, иногда одно. По нашему мнению, наиболее стабильной и надежной является локация через заднее окно, но в идеале необходимо попытаться выполнять исследование через все височные окна - для выбора объективно лучшего.

Рис. 51. Схема расположения височных окон и диа­пазон их расширения (жирный пунктир). П - перед­нее, С - среднее, 3 - заднее окно заходит за ушную раковину.

Поиск окна в височной области затруднен, из-за малых размеров лоцируемых интракраниальных артерий и фокусировки ультразвукового луча. Поэтому необходимо найти не только место в черепе, через которое сво­бодно пройдет ультразвук, но выбрать адекватную величину измеритель­ного объема и точно направить его на артерию для получения четкого доп­плеровского сигнала. Для упрощения этой задачи R Aaslid [9] рекоменду­ет начинать поиск окна с величины измерительного объема 12-14 мм на глубине 55-60 мм. На этой глубине можно получать допплеровские сигналы от дистального участка ВСА, передней, средней и даже задней мозговых ар­терий. Датчик направляют горизонтально и под разными углами вплоть до прямого, медленно перемещая его круговыми движениями над областью ви­сочных окон. После появления звукового и графического отображения допплеровского сигнала необходимо «зацепиться» за найденную область и най­ти оптимальное положение датчика, последовательно меняя угол и глубину локации артерии, при которых сигнал будет оптимальной силы и получена четкая запись спектрограммы.

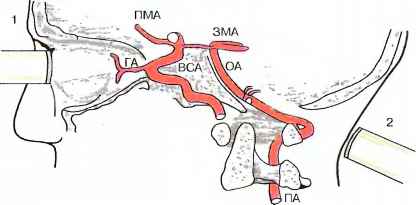

Рис 52. Схема локации интракраниальных артерий через орбитальное (1) и субокципитальное (2) окна (Aaslid R. 1986).

Орбитальное окно позволяет проводить локацию сифона сонной артерии и ПМА (рис 52) Перед началом исследования понижают выходную мощность прибора до 10-15%, что обеспечивает абсолютную безопасность для глаза при этом способе локации Техника исследования несложна Датчик помеща­ют на закрытое верхнее веко, предварительно попросив больного направить взгляд к ногам, обильно наносят на веко пасту, что обеспечивает надежный ультразвуковой контакт без необходимости дополнительного давления на таз. Направляют луч к оптическому каналу и, установив глубину зондирова­ния в 50 мм, начинают ее постепенно наращивать, стремясь получить устой­чивый, полноценный сигнал от сифона Ориентиром для локации сифона может служить предварительное или одновременное получение на глубине 30-40 мм сигнала от глазной артерии - он направлен к датчику и имеет ха­рактерную форму спектра. Продолжая наращивать глубину локации, доходят до сифона. Направление датчика должно быть передне-задним, с небольшим наклоном к средней плоскости. На глубине от 55 до 70 мм, как правило, об­наруживают сигналы от сегментов сифона верхнеклиновидного согнутого в форме колена и участка около турецкого седла Сигналы, исходящие от сег­ментов, расположенных ниже колена, направлены к датчику, а от участка в области турецкого седла - от датчика.

Для локации через орбиту контралатеральной ПМА необходимо направить датчик вверх и медиально от оси предыдущего исследования, при этом устой­чивый сигнал появляется на глубине не менее 70 мм.

Субокципитальное окне - локация сосудов задней черепной ямки через большое затылочное отверстие хорошо разработана ее выполняют направ­ляя ультразвуковой пучок через щель (окно) между черепом и позвоночником. При этом, возможно получить информацию о гемодинамике по внутричереп­ным участкам позвоночных артерий (V4), основной (на всем протяжении) и за­дним мозговым артериям (рис. 52). На вертикальные размеры щели затылоч­ного окна существенно влияет степень наклона головы больного вперед к груди, что позволяет изменять размеры щели в процессе исследования.

Возможны 3 варианта расположения больного во время локации сосудов: сидя на стуле с опущенной головой, лежа на спине или на боку. На наш взгляд, пред­почтительнее техника локации в поло­жении больного на спине: голову и плечи больного укладывают на две подушки так, чтобы под шеей образовалось свободное пространство, куда легко входила бы рука с датчиком; такое положение обеспечи­вает устойчивое расположение руки при локации и оптимально для выполнения компрессионных проб.

Как уже отмечалось выше, OA образу­ется при слиянии у заднего края варолиева моста двух ПА, ложится на переднюю поверхность варолиева моста, прилегает к скату, направляется вперед, вверх и на уровне переднего края моста делится на две конечные ветви - задние мозговые артерии (рис. 53). Диаметр OA колеблется от 2,5 до 8 мм, в среднем 4,4 мм [30].

При локации OA датчик располага­ют по средней линии ниже заднего края большого затылочного отверстия заты­лочной кости с направлением ультразву­кового пучка на переносицу. Начинают поиск сигнала на глубине 60-80 мм, медленно, последовательно изменяя угол наклона и положение датчика на поверхности кожи, наращивают глубину, а также увеличивают угол открытия щели окна путем прижатия подбородка больного к груди. После появления устойчивого сигнала от OA (направление от датчика) и записи спектрограммы можно (увеличивая глубину) продолжить локацию уже дистального отдела ар­терии, включая развилку.

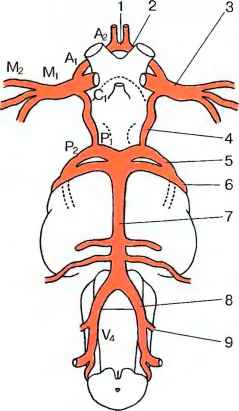

Рис. 53. Схема строения артерий основания мозга. 1 - ПСА, 2 - ПМА, 3 - СМА, 4 -ЗСА, 5 - ЗМА, 6 - верх­няя артерия мозжечка, 7 - OA, 8 - ПА, 9 - задняя нижняя артерия мозжечка.

При локации интракраниальных участков позвоночных артерий затрудне­ний не возникает, если не считать частой встречаемости различных вариантов и аномалий сосудов этой области. Техника локации ПА несложна и может быть реализована из той же центральной затылочной точки, с которой исследовали OA. Датчик направляют латерально и на глубине 40-60 мм получают сигнал от ПА, направленный от датчика. Для его идентификации выполняют на гомола­теральной стороне пробу поколачивания ПА. Возможна локация позвоночных артерий из парамедианных точек - для этого необходимо последовательно устанавливать датчик на 3-6 см от средней линии, направляя медиально под углом к краю затылочного отверстия. Сигнал с направлением кровотока отдат­чика лоцируют на глубине 40-60 мм (глубина варьируется из-за индивидуаль­ных анатомо-топографических особенностей строения шеи и сосудов).

Локацию ЗМА на участке P1 можно при необходимости выполнить из субокципитального окна. Для этого нужно при исследовании OA «дойти» до ее дистального участка и лоцировать область развилки, что проявится в изменении звуковых и спектральных характеристик сигнала (грубый шум и возрастание низких частот в спектре). После этого, медленно изменяя угол и увеличивая глубину локации (90-110 мм), можно получить спектрограмму с участка Р1 зад­ней мозговой артерии, направленную от датчика. При этом проба с закрыва­нием-открыванием глаз в течение 30 с позволяет легко дифференцировать сигнал ЗМА от сигнала верхней мозжечковой артерии: при локации первой происходит увеличение ЛСК на 10-20 % в ответ на пробу.

3.1.1. Идентификация артерий

Принципиальным при ТКД является вопрос о точном определении, иденти­фикации каждой лоцируемой артерии, что лежит в основе надежной диагно­стики поражений интракраниальных артерий и получения развернутой кар­тины циркуляции крови по ним (рис. 54). Это непростая задача, для решения которой исследователю необходимо приобретение устойчивых навыков, опы­та и ясного представления о возможных анатомо-физиологических особен­ностях строения сосудов основания мозга. Для правильного определения лоцируемых артерий R. Aaslid [9] предложил различать три основных источника информации: 1) ответная реакция допплеровского сигнала на сдавление или поколачивание общей сонной и/или позвоночной артерий на шее; 2) простран­ственное отношение допплеровского сигнала к остальным внутричерепным сигналам (эта информация включает в себя и глубину, и угол зондирования артерий); 3) направление кровотока (к датчику или от него) и спектральное распределение лоцируемого потока.

Сдавление, или компрессия, общей сонной артерии на шее - несложная процедура, но сохраняется некоторый риск возникновения микроэмболии или появления синокаротидных реакций при ее выполнении. Мы считаем, что пол­ностью обезопасить больного от осложнений во время выполнения компрес­сионных проб можно только при условии предварительного ультразвукового В-сканирования сонных артерий - это позволит выявить наличие в них атеросклеротических бляшек и принять в этом случае меры предосторожности. Кроме того, проведение перед каждым исследованием тщательной пальпации сонных артерий и получение точного представления о расположение бифур­кации ОСА, позволяет выполнять пережатие на 3-5 см ниже ее развилки и тем самым избегать возможных осложнений. Можно обойтись и без компрессион­ных проб, но при этом исследование может оказаться недостаточно полным.

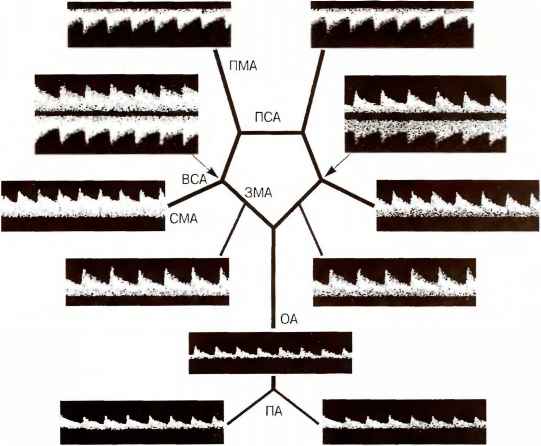

Рис. 54. Схема строения артерий основания мозга и спектрограммы кровотока по ним в норме.

Поколачивание, или вибрация, общей сонной артерии ниже бифуркации является безопасной процедурой (в литературе мы не встретили указаний на осложнения при ее применении), которая может быть использована для диф­ференциации потоков между ветвями СМА и ЗМА: при регистрации кровотока по ЗМА поколачивание гомолатеральной ОСА не вызывает появления дополнительных сигналов (пиков) на спектрограмме, лоцируемой артерии (при условии, что она отходит от основной). То же поколачивание может привести к появлению дополнительных сигналов при локации отрезка М1 средней моз­говой артерии.

Развилка внутренней сонной артерии является достаточно точным ори­ентиром при ТКД. После выбора надежного окна необходимо приступить к поиску места деления внутренней сонной артерии, идентификацию которой выполняют по трём критериям.

  1. Допплеровский сигнал от терминального участка ВСА обнаруживают на глубине 55-65 мм в зависимости от диаметра черепа. Датчик необходимо ве­сти сверху вниз, чтобы не спутать рассматриваемый участок с сифоном; при этом, благодаря тупому углу локации, измеряемая величина кровотока может быть ниже, чем от других интракраниальных артерий.
  2. Одновременная локация кровотока в двух направлениях, для чего не­обходимо будет произвести дополнительную корректировку глубины и угла зондирующего луча. При выходе на развилку артерии звуковой допплеровский сигнал может иметь типичную характеристику разделенного кровотока с от­носительно сильными составляющими низкочастотных сдвигов, а качество их слышимости можно определить как «гру­бое» или «шумное» В некоторых случаях разделенный кровоток может быть ориен­тирован в разных плоскостях по отноше­нию к ультразвуковому лучу - тогда одно­моментное изображение обеих направле­ний может быть затруднено, но, выполняя легкие движения датчика без изменения глубины локации, легко убедиться в дву­направленности сигнала, исходящего из одной области.

3. Допплерографический сигнал четко реагирует на поколачивание и компрес­сию гомолатеральной ОСА. Компрессия приводит к возникновению обратного кровотока по ПМА и снижению кровотока по СМА. Если же сигнал идет от участ­ка, расположенного в нижней части раз­вилки ВСА, то пережатие вызывает пол­ное прекращение кровотока (рис 55). Поколачивание общей сонной артерии на шее вызывает появление дополнитель­ных пиков на спектрограммах лоцируемои развилки [31]

Средняя мозговая артерия - самая крупная среди ветвей ВСА, неред­ко представляет как бы ее продолжение и переносит до 75% объема крови, поступающей в полушарие мозга [31] Диаметр СМА колеблется в пределах 1 5-4,0 мм, диаметр левой чаще больше правой. Надежным ориентиром при поиске СМА является область бифуркации, от которой просто начинать ло­кацию участка М1; при этом надежным дифференциальным признаком СМА будет наличие направления кровотока к датчику.

Сигнал от проксимального участка СМА ровный: с относительно высо­кой интенсивностью в высокочастотной области спектра и лоцируют его на глубине 50-65 мм, в то время как на глубине 35-45 мм наблюдают сигналы с более широким спектром и более низкочастотными смещениями, на этой глубине кровоток разделяется на 2-4 части, соответственно ветвям СМА. Для локации отрезков М2-М1 необходимо от окончания внутренней сонной артерии провести легкое движение, датчиком вверх, переведя глубину лока­ции в диапазон 30-40 мм.

Для идентификации СМА можно выполнить поколачивание гомолате­ральной ОСА на шее, что вызовет появление дополнительных пиков на спек­трограмме (рис. 56): компрессия ОСА. Как правило, приводит к ослаблению сигнала (иногда исчезновению), степень выраженности которого зависит от состояния коллатерального кровотока по соединительным артериям.

Рис 55 Спектрограммы кровотока на развилке ВСА - исчезают при пережатии гомолатеральной

ОСА (стрелки).

Рис 56 Спектрограмма кровотока по СМА - появ­ление дополнительных пиков (стрелки) при пробе поколачивания гомолатеральной ОСА.

Передняя мозговая артерия - передняя ветвь ВСА (диаметр ее колеблет­ся от 0,6 до 5 мм, в среднем - 2,5 мм), начинается медиально, затем поворачи­вает вперед до тех пор, пока не достигнет средней линии мозга и передней соеди­нительной артерии. Локацию ПМА лучше выполнять через заднее височное окно (глубина 60-65 мм), из-за задне-переднего направления участка А1, при этом наиболее чёткий сигнал и спектрограмму получают на расстоянии 2-4 мм от раз­вилки, т. к. дистальная часть сегмента А1 может иметь меняющийся, изогнутый ход. Попытка пройти ультразвуковым лу­чом по ходу всего отрезка А1 до передней соединительной артерии и далее перейти на контралатеральную артерию иногда может быть затруднена из-за возможной извитости или гипоплазии сосуда. Установлены чёткие критерии идентификации ПМА.

    1. Допплеровский сигнал от нее можно обнаружить на развилке ВСА и про­следить (при известной настойчивости), по мере увеличения глубины локации, до срединной линии мозга и далее до контралатерального участка А1
    2. Кровоток направлен от датчика. При закупорке или выраженном стенозе сонной артерии направление кровотока может изменяться на обратное, бла­годаря его вовлечению в коллатеральное кровоснабжение. На практике это приводит к повышению ЛСК в контралатеральной ПМА, которую можно обна­ружить при исследовании с обеих сторон.
    3. Реакция допплеровского сигнала ПМА на сдавливание гомолате­ральной ОСА зависит, прежде всего, от анатомо-функционального со­стояния передней соединительной артерии: если ПСА отсутствует, то при компрессии произойдет исчезновение или выраженное снижение сигнала; если она функционирует хорошо, то кровоток изменится на ретроградный (рис. 57).

Передняя соединительная артерия - небольшой сосуд, связывающий не только передние мозговые артерии (участки А1, но опосредовано и вну­тренние сонные артерии. Она отличается большим разнообразием строения, размеров и расположения, может быть представлена двумя или нескольки­ми стволами, может иметь вид нити или совсем отсутствовать; в отдельных случаях обе ПМА являются ветвями одной ВСА, от которой отходит вначале один ствол, разделяющийся затем на правую и левую передние мозговые артерии - передняя трифуркация внутренней сонной артерии; при этом прок­симальная часть ствола ПМА (А1) на противоположной стороне отсутствует или имеет вид тонкого нитевидного сосуда.

Рис. 57 Спектрограмма кровотока по ПМА. При компрессии (стрелки) гомолатеральной ОСА (ПСА функционирует) возникает ретроградный кровоток по ПМА.

Диаметр передней соединительной артерии колеблется от 0,5 до 4 мм (средний - 1,5 мм). По данным А.Н. Колтовер и др., [13] диаметр передней и задней соединительных артерий при так называемом классическом типе стро­ения артериального круга большого мозга должен быть равен 1-1,5 мм; уменьшение его следует рассматривать как ги­поплазию, увеличение - как расширение.

В норме кровоток по ПСА отсутствует и возникает только в случае появления градиента давления в сосудах правого или левого полушарий мозга, вызванного функциональными причинами или раз­витием окклюзирующего процесса в ВСА на шее. При локации ПСА допплеровский сигнал обнаруживают в срединной зоне, где максимально сближаются обе перед­ние мозговые артерии на глубине 70-80 мм: при наличии коллатерального кровотока по передней соединительной артерии возможно выявление ограни­ченной области с очень высокой скоростью - место, где узкая струя вливается в более широкий канал, что сопровождается шумовыми сигналами [9].

В повседневной практике мы не проводим прямого лоцирования передней соединительной артерии, а лишь при необходимости оцениваем степень ее функционирования, определяемую при локации ПМА и компрессии контралатеральной ОСА (рис. 58)

Задняя соединительная артерия - сосуд, соединяющий внутреннюю сонную и заднюю мозговую артерии. Строение ЗСА, с помощью которых осуществляется компенсаторный кровоток между системами сонных и за­дних мозговых артерий, очень вариабельно. Аплазия одной ЗСА отмечена в 6-7%, гипоплазия по данным разных авторов колеблется в пределах 20-40%. В 14-25% случаев [32, 33] имеет место отхождение ЗМА от ВСА - так называ­емая задняя трифуркация. При этом проксимальная часть ЗМА, отходящая от основной артерии на стороне трифуркации. представлена тонким нитевидным сосудом, который в отдельных случаях может слабо функционировать. На практике ЗСА целесообразно исследовать только в наблюдениях, при которых она вовлечена в коллатеральное кровообращение. Критериями идентифика­ции ЗСА служат следующие признаки.

  1. Сигнал выявляют сзади и слегка внизу по отношению к концевой ветви ВСА, приблизительно на той же глубине.
  2. Сигнал возникает при окклюзии или гемодинамически значимом стенозе. Для него характерна высокая скорость, которая может иметь двоякое направ­ление, в зависимости от ориентации артерии к ультразвуковому пучку.
  3. В области, где ЗСА входит в концевой участок ВСА и ЗМА, отмечают шу­мовое изменение сигналов.

Рис. 58. Спектрограмма кровотока по ПМА: проба на функционирование ПСА-усиление ЛСК при ком­прессии (стрелки) контралатеральной ОСА.

Задняя мозговая артерия является конечной ветвью OA (диаметр ее 1- 4 мм, в среднем - 2,6 мм); лучше всего лоцировать ЗМА на участке Р1, кото­рый расположен близко к срединной линии мозга между бифуркацией основ­ной и задней соединительной артериями. На участке Р2 направление потока по артерии меняется на противоположное. Поиск ЗМА начинают от концевого участка ВСА с увеличения глубины локации на 5-7 мм и направления датчика кзади (глубина 60-65 мм). Во время поиска иногда возвращаются к исходному ориентиру, чтобы определить пространственное отношение остальных полученных сигналов. При этом критериями для идентификации ЗМА будут следую­щие признаки.

    1. Допплеровский сигнал регистри­руют при направлении датчика кзади по отношению к направлению кровотока по СМА; в отличие от сигнала от СМА сигнал от ЗМА нельзя обнаружить на глубине менее 55 мм.
    2. Сигнал от проксимальной части ар­терии (Р1) направлен к датчику. В более

дистальном сегменте (Р2) кровоток может приобрести обратное направление или даже оба направления одновременно, благодаря извитости этого участка артерии. Кроме того, при локации на глубине, соответствующей срединной ли­нии мозга, можно обнаружить ультразвуковой сигнал, проявляющий «свойства разветвления», с кровотоком в обоих направлениях и возрастанием набора низких частот в спектре. При этом J1CK в норме будет всегда ниже, чем по СМА.

3. Компрессия гомолатеральной ОСА (как и ее поколачивание) либо не дает ответной реакции, либо вызывает усиление ЛСК, указывающее на вклю­чение заднего отдела артериального круга в коллатеральное кровообраще­ние.

Диагностические затруднения могут возникнуть при определении ЗМА, от­ходящей непосредственно от сифона ВСА (задняя трифуркация). По данным морфологических исследований этот вариант разные авторы наблюдали в 1,56-43% случаев [33], R. Aaslid [9] отмечал его приблизительно у 15% боль­ных. О возможности такого строения нужно помнить, т. к. перечисленных выше критериев может быть недостаточно для идентификации артерии. В этих слу­чаях для определения ЗМА используют пробу закрывания-открывания глаз на 30-60 с, что при локации ЗМА приводит к усилению ЛСК на 10-20% и тем самым позволяет дифференцировать ее от СМА независимо от бассейна отхождения.

Идентификация основной и позвоночной артерий может иногда вызы­вать затруднения, особенно ПА. Локация сигнала из подзатылочной области в медиальной плоскости на глубине от 70 до 100 мм с направлением от датчика обычно не дает оснований сомневаться в том, что он исходит от OA. При воз­никновении сомнений в источнике сигнала целесообразно выполнить пробу поколачивания ПА (с обеих сторон) в точке выхода из канала на уровне CI по­звонка, под сосцевидным отростком (рис. 59).

Рис. 59. Спектрограмма кровотока по OA и появ­ление дополнительных пиков (стрелки) при пробе поколачивания ПА.

Сигнал от ПА лоцируют из латеральной области на глубине 40-60 мм с направлением от датчика. Задняя нижняя артерия мозжечка, лоцируемая в той же зоне, имеет направление к датчику. Однако идентификация сосудов в задней черепной ямке может вызвать затруднения, связанные, в первую оче­редь, с анатомо-топографическими особенностями их вариантов и наличием аномалий развития. Так, задняя нижняя артерия мозжечка в 20% случаев отхо­дит от OA, в 20% случаев имеет место выраженная асимметрия позвоночных артерий, в 3-10% случаев отмечают их гипоплазию и ПА заканчивается задней нижней артерией мозжечка, т. е. не принимает участия в формировании OA [13, 25].

Таким образом, точная идентификация лоцируемых интракраниальных ар­терий является первым важным шагом на пути безошибочного выявления по­ражений в сосудах и позволяет перейти к их диагностике.

3.2. Алгоритмы допплеровской диагностики окклюзирующих поражений артерий основания мозга

В настоящее время метод ТКД получил общее признание и находит приме­нение в повседневной неврологической и ангионейрохирургической практике для диагностики атеросклеротических поражений интракраниальных артерий, появления микроэмболов, выявления аневризм и АВМ, определения спазма мозговых артерий и динамического наблюдения за ним в процессе лечения, для объективной оценки функционального резерва сосудов мозга и др. изме­нений [6, 8, 11, 34-38].

Диагностику методом ТКД строят на принципах оценки ЛCK в местах пора­жения артерий с учетом изменений гемодинимики в пре- и постстенотической зоне, изучении анатомо-функционального состояния коллатерального крово­обращения и показателей величин скоростей кровотока и их асимметрии в со­именных контралатеральных артериях.

Для диагностики методом ТКД важны показатели нормы - значения ЛCK по интракраниальным артериям у здоровых людей. Выход за границы нормаль­ного диапазона скоростей кровотока может быть связан с патологическими из­менениями в сосудах. При этом необходимо принимать во внимание и возмож­ность изменений, обусловленную возрастом, вязкостью крови, ауторегуляцией. Достаточно полно основные показатели ЛСК по артериям основания мозга у здоровых взрослых людей разных возрастных групп изучены W. Rautenberg [39] и представлены в табл. 10.

Рассмотрим алгоритмы диагностики поражений отдельных интракраниаль­ных артерий.

Окклюзия сифона внутренней сонной артерии имеет место в 1-2% всех наблюдений и чаще носит сегментарный характер. При окклюзии сифона (рис. 60) на стороне поражения выявляют следующие допплерографические изменения: 1) отсутствие кровотока в месте локации сифона; 2) ретроградный кровоток по сегменту А1 гомолатеральной ПМА при отсутствии реакции на ком­прессию соименной ОСА; 3) усиление ЛСК по контралатеральной ПМА; 4) уси­ление ЛСК по основной артерии и ЗМА на стороне предполагаемой окклюзии; 5) наличие кровотока по гомолатеральной ЗСА; 6) ретроградный кровоток по ГА (при орбитальном подходе); 7) антеградный кровоток по ГА при локализа­ции окклюзии выше ее устья.

Выявление одного из пяти первых признаков позволяет предположить на­личие окклюзии в сифоне или устье ВСА. Наличие признака 7 указывает на ок­клюзию в сифоне, а признак 6 - на наличие окклюзии ВСА ниже устья глазной артерии. Признаки 4 и 5 могут отсутствовать при разобщении задних отделов артериального круга большого мозга.

Таблица 10. Основные допплерографические показатели кровотока в интракраниальных артериях здоровых людей [39]




Допплерографические показатели ЛСК

Артерия

Глубина

Возраст,

Систоличес

средняя

диастоли-

ИР

ИП


(мм)

годы

кая (см/с)

(см/с)

ческая (см/с)



СМА

45-65

<40

94,5 + 13,6

58,4 ± 8,4

45,6 ± 6,6

0,55 ±0,16

0,83 ± 0,21



40-60

91,0 ± 16,9

57,7 ± 11,5

44,3 ± 9,5

0,50 ±0,17

0,86 ±0,14



>60

78,1 ± 15,0

44,7 ± 11,1

31,9 ±9,1

0,45 ±0,14

1,03 ±0,18



<40

76,4 ± 16,9

47,3 ± 13,6

36,0 ± 9,0

0,53 ±0,18

0,85 ± 0,20

ПМА

65-75

40-60

85,4 ± 20,1

53,1 ± 10,5

41,1 ±7,4

0,50 ±0,15

0,85 ±0,18



>60

73,3 ± 20,3

45,3 ± 13,5

34,2 ± 8,8

0,47 ±0,17

0,85 ±0,16



<40

53,2 ± 11,3

34,2 ± 7,8

25,9 ± 6,5

0,55 ±0,16

0,79 ± 0,22

ЗМА

60-75

40-60

60,1 ± 20,6

36, 6 + 9,8

28,7 ± 7,5

0,53 ±0,14

0,85 ±0,17



>60

51,0 ± 11,9

29,9 ±9,3

22,0 ± 6,9

0,51 ±0,16

0,96 ±0,14



<40

56,3 ± 7,8

34,9 ± 7,8

27,0 ±5,3

0,52 ±0,16

0,83 ± 0,23

ПА

45-80

40-60

59,5 ± 17,0

36,4 ±11,7

29,2 ± 8,4

0,49 ±0,12

0,84 ±0,19



>60

50,9 ±18,7

30,5 ± 12,4

21,2 ±9,2

0,48 ±0,14

0,97 ± 0,20



<40

56,3 ± 7,8

34,9 ± 7,8

27,0 ± 5,3

0,52 ±0,16

0,83 ± 0,23

OA

80-100

40-60

59,5 ±17,0

36,4 ±11,7

29,2 ± 8,4

0,49 ±0,12

0,84 ±0,19



>60

50,9 ±18,7

30,5 ± 12,4

21,2 ±9,2

0,48 ±0,14

0,97 ± 0,20

Стеноз сифона внутренней сонной артерии отмечают в 7-9% наблю­дений и обычно носит сегментарный характер. При стенозе сифона >60% на стороне поражения выявляют следующие допплерографические изменения. 1) наличие изменений кровотока, характерных для локального стеноза (сни­жение ЛСК в предстенотическои зоне усиление скорости кровотока и наличие шума в зоне стеноза; изменение ЛСК в постстенотической области артерии с признаками турбулентности); 2) ретроградный кровоток в сегменте А1 усили­вающийся при компрессии гомолатеральной ОСА; 3) усиление ЛСК по глазной артерии (более 40%) за счет сброса «избытка» крови через ГА (при локализа­ции стеноза выше отхождения ГА).

Признак 1 наиболее надежен для диагностики, признак 2 не обязателен и отсутствует при разобщении переднего отдела артериального круга, признак 3 выявляют только при локации ГА Определение стенозирующего процесса в сифоне непростая задача и для её решения целесообразно интегрировать данные ТКД с результатами, полученными при УЗДГ

Окклюзия средней мозговой артерии на участке М, при ТКД может оказаться случайной находкой, так как известно, что до 15% этих пораже­ний протекает бессимптомно, без клинических проявлений. При окклюзии выявляют следующие допплерографические изменения; 1) отсутствие кро­вотока по СМА или его выраженное снижение; 2) усиление ЛСК по гомола­теральной ПМА; 3) умеренное возрастание ЛСК по гомолатеральной ЗМА, усиливающееся при компрессии ипсилатеральной ОСА; 4) ретроградное направление кровотока на участках М2-М3, не изменяющееся при компрес­сии гомолатеральной ОСА.

Признак 1 патогномоничен для окклюзии, при условии, что «окно» откры-

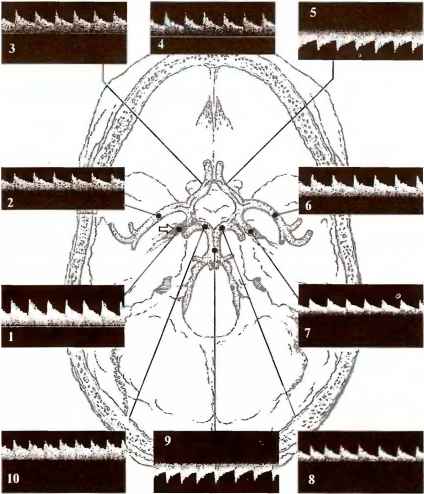

Рис. 60. Спектрограммы кровотока по артериям основания мозга у больного К., 54 лет, при окклюзии сифона (белая стрелка) левой ВСА. 1 - ЗСА (va = 116 см/с), 2 - СМА (va = 61 см/с), 3 - ПМА (va = 76 см/с), 4 - ПСА (va = 91 см/с), 5 - ПМА (va = 78 см/с), 6 - СМА (va = 68 см/с), 7 - сифон (va = 48 см/с), 8 - ЗМА (va = 65 см/с), 9 - OA (va = 74 см/с), 10 - ЗМА (va = 79 см/с). Характер гемодинамики показан черными стрелками.

то для ультразвука. Признак 2 показателен лишь при отсутствии поражений в сосудах противоположного полушария. Признак 3 дополняет первые два. Признак 4 выявляют лишь при наличии коллатерального кровотока в бассей­не СМА из зоны смежного кровообращения. Дополнительным, но надежным признаком окклюзии может стать выявление высокого РИ при локации ЛСК по гомолатеральной ОСА.

Стеноз средней мозговой артерии на участке М, чаще всего носит сег­ментарный характер, при этом на стороне поражения выявляют следующие допплерографические изменения: 1) локальное изменение скорости крово­тока с признаками турбулентности (рис. 61); 2) умеренное повышение ЛСК по ПМА, значительно возрастающее при компрессии контралатеральной ОСА; 3) усиление ЛСК по ЗМА при компрессии гомолатеральной ОСА.

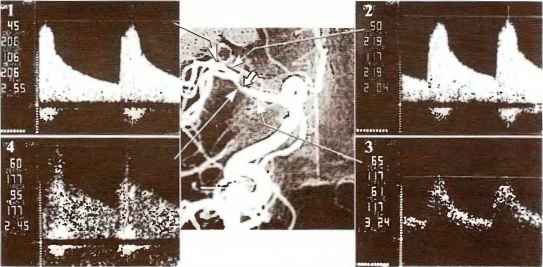

Рис. 61. Каротидная ангиография: стеноз CIMA > 60% (стрелка) на участке М1; спектрограммы кровотока дистальнее стеноза (1, 2), перед стенозом (3), в месте стеноза (4).

Признак 1 наиболее информативен, но для его выявления необходим опыт и хорошее владение техникой ТКД. Признаки 2 и 3 являются дополнительны­ми, так как проявляются лишь при функционировании соединительных арте­рий или при окклюзии СМА. Поэтому только комплексный анализ всех призна­ков обеспечивает точность диагностики стеноза СМА.

Окклюзию или стеноз >60% передней мозговой артерии на участке А1 наблюдают нечасто, для них характерны следующие допплерографические изменения: 1) отсутствие ЛCK на участке А1 или признаки, характерные для локального стеноза интракраниального сосуда; 2) усиление ЛСК по СМА по сравнению с контралатеральной стороной; 3) при окклюзии - не функциони­рует ПСА.

Выявление истинной окклюзии или выраженного стеноза ПМА при ТКД за­труднено, что в первую очередь связано с вариантами и аномалиями развития переднего отдела артериального круга мозга. Так, в 20% случаев может иметь место передняя трифуркация, т. е. отхождение обеих ПМА с одной стороны и соответствующая гипоплазия или аплазия участка А1 с противоположной, что будет имитировать признаки «ультразвуковой» окклюзии или стеноза. Вторая трудность может возникнуть при локации зоны стенозирования по длиннику, т. к. направление и ход артерии на участке А, вариабелен, и возможны чисто технические погрешности при исследовании.

Окклюзия или стеноз >60% задней мозговой артерии на участке Р1 сопровождается следующими допплерографическими изменениями: 1) не регистрируют кровоток по ЗМА; 2) усиление ЛСК по контралатеральной ЗМА; 3) усиление кровотока по ЗСА с направлением от датчика; 4) признаки ло­кального стеноза на участке Р1.

Однако частоту встречаемости поражений ЗМА перекрывает высокая веро­ятность отхождения ЗМА от внутренней сонной артерии - задняя трифуркация, а незнание этого варианта может приводить к гипердиагностике - выяв­лению большого числа окклюзий ЗМА [6]. Составленная нами таблица 4 диф­ференциально-диагностических признаков позволяет отличить окклюзию ЗМА от варианта развития и избежать ошибок (табл. 11.).

Таблица 11. Дифференциальная диагностика окклюзии ЗМА от варианта задней трифуркации [6].

Гемодинамика по артериям

Изменения в сосудах

Окклюзия ЗМА

Задняя трифуркация

Направление кровотока по ЗМА

Кровоток по ОСА

Кровоток по ВСА

Кровоток по СМА

Кровоток по ЗСА

Кровоток по OA

Кровоток отсутствует Без асимметрии сторон Без асимметрии сторон Усилен

Усилен с дополнительными шумами Возможно усиление в остром периоде

От датчика

Усилен на стороне трифуркации Усилен на стороне трифуркации Без изменений

Аналогичен кровотоку по ЗМА Снижен (нижняя граница нормы)

Окклюзия позвоночной артерии на участке V4 проявляет себя следу­ющими допплерографическими изменениями: 1) отсутствие сигнала с ПА; 2) снижение J1CK по основной артерии; 3) усиление ЛСК по контралатеральной ПА.

Однако постановка диагноза «окклюзия ПА на участке V4, не всегда возмож­на (даже при помощи ангиографии), что объясняется большой вариабельнос­тью хода и строения этого участка артерии. Возможна гипоплазия или аплазия отрезка V4, связанная как с гипоплазией всей ПА, заканчивающейся задней нижней артерией мозжечка, так и с функциональной аплазией, возникающей при выраженном гемодинамическом преобладании кровотока по контралатеральной ПА [6, 15, 25].

При постановке диагноза окклюзии на участке V4 целесообразно принимать во внимание оценку состояния ЛСК по позвоночным артериям, получаемую при УЗДГ.

Стеноз >60% позвоночной артерии на участке V4 проявляет себя следу­ющими допплерографическими изменениями. 1) наличие признаков сегмен­тарного стеноза; 2) асимметрия кровотока по позвоночным артериям более 50%, при наличии признаков функционирования ЗСА.

Диагностика стеноза может оказаться трудной из-за большой частоты вари­антов и аномалий сосудов задней черепной ямки; лишь привлечение данных УЗДГ может облегчить решение этой задачи.

Окклюзия или стеноз >60% основной артерии проявляет себя следующи­ми допплерографическими изменениями: 1) локальные признаки сегментарно­го стеноза или отсутствие ЛСК при окклюзии; 2) выраженное снижение скорости кровотока по обеим ПА (при окклюзии), умеренное - при стенозе; 3) отсутствие усиления ЛСК по позвоночным артериям при последовательном выполнении компрессии гомолатеральных ОСА; 4) усиление ЛСК по обеим ОСА.

Признаки 1-3 достаточно информативны для окклюзии OA, а признак 4 лишь дополняет их и может отсутствовать. Однако, как и при поражении позво­ночных артерий, для постановки диагноза окклюзии или стеноза OA, надежней использовать обе методики ультразвуковой диагностики цереброваскулярных заболеваний.




3.3. Транскраниальная допплерография в диагностике спазма сосудов мозга и артерио-венозных мальформаций

Диагностика спазма сосудов мозга методом ТКД является одним из бле­стящих достижений современной медицины [8 11, 28]. Спазм церебральных артерий возникает в результате сокращения гладких мышц артерий и может развиваться при инсульте мигрени, травмах мозга, но главное - при субарахноидальных кровоизлияниях.

Спазм артерий головного мозга является осложнением, часто возникаю­щим при субарахноидальном кровоизлиянии Заболевание представляет со­бой многоступенчатый процесс, развивающийся под влиянием множества раз­личных факторов, что в конечном счете, приводит к структурным изменениям стенок сосудов и сужению их просвета Гемодинамический эффект вазоспазма сходен с тем что имеет место при стенозе: увеличение ЛСК и снижение давле­ния вследствие сужения сегмента артерии. Но в отличие от стеноза повыше­ние скорости кровотока при спазме более распространенно, может отмечаться в одном или нескольких сосудистых бассейнах и на большем протяжении со­судов (табл. 12)

Таблица 12. Дифференциальная диагностика стеноза, ангиоспазма и АВМ [40]

Название признака

Стеноз

Ангиоспазм

АВМ

Спектр допплерограммы:




высокочастотный

Разброс частот

Гладкий

Гладкий

низкочастотный

значительно усилен

Не изменен

Венозного типа

Характеристика шума:




высокочастотный

Выраженный

Выраженный

Выраженный

низкочастотный

Выраженный

Умеренный

Отсутствует

Индекс циркуляторного




сопротивления (RI)

Повышен

Повышен

Снижен

Индекс пульсации (PI)

Повышен

Повышен

Снижен

Цереброваскулярная




реактивность (CVR)

Сохранена(снижена)

Сохранена (снижена)

Резко снижена

Ауторегуляторный



Резко снижен

ответ

Сохранен(снижен)

Сохранен (снижен)

(отсутствует)

Динамика изменения




кровотока

Отсутствует

Меняется во времени

Отсутствует

Сравнение клинической картины у больных после субарахноидального кро­воизлияния с данными ЛСК в интракраниальных артериях показало, что нали­чие средних скоростей в пределах 120-140 см/с не сопровождалось тяжелым состоянием пациентов и развитием инфаркта мозга. Скорости более 200см/с сопровождались тяжелым клиническим состоянием больных с тенденцией к развитию инфаркта мозга, хотя у части из них такое увеличение протекало бессимптомно, что видимо, зависело от хорошего развития коллатерального кровообращения и состояния ауторегуляции пораженной области.

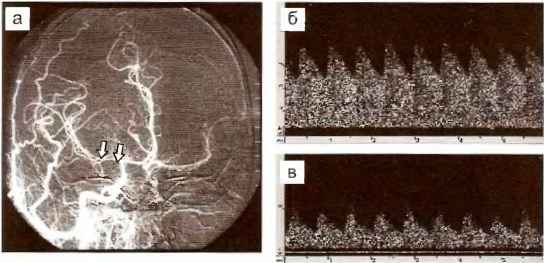

Рис. 62. Больной У, 26 лет, клинический диагноз: состояние после субарахноидального кровоизлияния. Каротидная ангиография справа (а). Спазм участков М1-М2 правой СМА (стрелки); спектрограмма кровотока (б) по правой СМА (усиление ЛСК до 200 см/с), то же исследование (в) через 60 дней.

Именно в таких случаях данные ТКД могут стать решающими и приобрести особую цен­ность при динамическом наблюдении за больными с этим тяжелым, но асимптомным вазоспазмом.

При КТ головы была установлена прямая связь между величиной объёма крови и ее сгустков в субарахноидальном пространстве и развитием тяжести церебрального ангиоспазма при разрыве аневризмы [15, 36, 38, 40].

Основным допплерографическим признаком церебрального вазоспазма, возникающим на 2-3 день после субарахноидального кровоизлияния, явля­ется повышение средней ЛСК до 120-140 см/с (на ангиограммах спастиче­ские изменения начинают различать лишь при скоростях от 120 см/с и выше). Сравнение между величиной скорости кровотока и развитием клинической картины ишемии показывает, что при симптоматическом вазоспазме увеличе­ние скорости кровотока происходит до появления клинических симптомов или их нарастания, что позволяет использовать значение величины ЛСК в каче­стве прогностического показателя.

В клинической практике при субарахноидальных кровоизлияниях вазоспазм в артериях основания мозга принято чаще всего оценивать по величине сред­ней ЛСК в СМА, так как она является конечной артерией и более доступна для локации (рис. 62). Установлена корреляция между степенью выраженности ва­зоспазма и средней величиной ЛСК.

В зависимости от степени увеличения средней ЛСК принято различать три степени тяжести вазоспазма интракраниальных артерий: легкая - до 140 см/с; средняя - от 140 до 200 см/с; тяжелая - более 200 см/с.

По мере нарастания степени выраженности спазма церебральных сосудов изменяется соотношение показателей ЛСК между СМА и ВСА (в норме соотношение скоростей в СМА и ВСА колеблется от 1,2 до 2-2,5), что также позволяет судить о выраженности спазма СМА. легкая степень - 2,6-3.0: средняя - 3,1-6.0: тяжелая - 6,1-6 9.

Рис. 63. Больная М., 23 лет, каротидная ангиография слева. АВМ в левой лобной области (стрелка) до операции (а) и после тотального удаления (Б), Спектрограммы кровотока по левой ПМА до операции (в) и после нее (г).

Мониторинг показателей скорости кровотока у больных с разрывом анев­ризм позволяет осуществить раннюю диагностику возникновения вазоспазма, вести наблюдение за процессом его изменения под влиянием нимодипина (или других спазмолитических лекарств) и определять у каждого конкретного боль­ного время, когда может быть выполнена операция клипирования аневризмы без риска увеличения ангиоспазма и развития ишемии мозга, так как усиление ангиоспазма (средняя ЛСК>200 см/с) на 24 часа опережает развитие инфаркта мозга и появление клинических симптомов [11, 35 38 41-43].

Артерио-венозная мальфсрмация является аномалией развития, возни­кает вследствие ненормального формирования сосудистой сети плода, пред­ставляет собой в общем виде шунт через который артериальная кровь из при­носящей, питающей артерии сбрасывается непосредственно в венозное русло. В зависимости от величины АВМ принято делить на. малые (диаметр до 2 см), средние (от 2 до 4 см) и большие (более 4 см). Основным, окончательным ме­тодом диагностики АВМ является церебральная ангиография, которая точно определяет величину и локализацию мальформации, все питающие ее арте­рии, пути оттока и сброса крови в венозную систему При этом гемодинамичеекая информация, заложенная в серии ангиограмм может быть сложна для ин­терпретации, особенно при питании АВМ из нескольких сосудистых бассейнов. Поэтому особую важность приобретает методика ТКД, позволяющая достаточ­но точно регистрировать ЛСК в сосудах, несущих кровь к мальформации, срав­нивая эти данные с данными у здоровых людей Диагностические возможности ультразвуковых методик могут выйти на первый план при обследовании паци­ентов, у которых не произошло субарахноидального кровоизлияния, и прямые показания к церебральной ангиографии отсутствуют [38. 42. 43].

Известно, что АВМ может снабжаться кровью («питается») из одной (рис. 63) или нескольких интракраниальных артерий; большие аневризмы, как пра­вило, получают кровь из нескольких артерий, в то время как малые - из одной Исследование кровотока в артериях, питающих мальформацию у каждого кон­кретного больного, и правильная его оценка позволяют выделить характерные для АВМ допплерографические признаки: 1) высокая ЛСК в питающей маль­формацию артерии;

2) снижение ИП в питающей артерии; 3) четкая асимметрия ИР в сравнении с контралатеральной артерией, 4) выраженное снижение ИР 5) отсутствие ауторегуляторного ответа при компрессии ОСА (подробно в главе 10). 6) сниже­ние показателей цереброваскулярного резерва в питающей артерии при про­бах с СО2; 7) повышение ЛСК в гомолатеральной ОСА и ВСА на шее.

Малые АВМ могут оказаться не чувствительными к методу ТКД т. к. по­казатели ЛСК в «питающих» их артериях попадают в диапазон нормальных отклонений, что накладывает ограничения на возможности метода

Большие АВМ получают кровь из нескольких сосудистых бассейнов, что сопровождается расширением сосудов артериального круга большого мозга, усилением ЛСК по всем интракраниальным артериям (со снижением ИР и ИП), выраженным снижением цереброваскулярного резерва, нарушением ауторегуляции.

Известно, что при АВМ, стенозе интракраниальных артерий, ангиоспазме, как правило, имеет место усиление ЛСК. нередко сопровождающееся вклю­чением в процесс коллатерального кровообращения по артериальному кругу большого мозга Однотипность выявляемых изменений ведет к необходимости дифференциальной диагностики, этих патологических состояний, что может оказаться непростым делом (табл. 12)

Итак, были рассмотрены ведущие направления в применении ТКД, проч­но вошедшие в клиническую практику. Однако области использования метода значительно шире - к ним можно отнести, массовые профилактические обсле­дования населения с целью выявления ранних цереброваскулярных пораже­ний; выявление интракраниальных поражений артерий у людей с начальными формами недостаточности кровоснабжения мозга, определение стенозирующих процессов в сосудах основания мозга при гриппе и других инфекционных заболеваниях; выяснение причины головной боли (ангиоспазм, повышение внутричерепного давления и др.); выявление ведущего фактора при спазме сосудов у больных с мигренью с целью подбора адекватной терапии; изучение изменений мозгового кровообращения при ревматизме, диабете и других за­болеваниях; исследование резервных возможностей мозга под влиянием фар­макологических проб; оценка состояния церебральной гемодинамики у боль­ных после пересадки органов и у новорожденных после родовой травмы.

В отдельное направление выделилось мониторирование кровоснабжения мозга при хирургических операциях под наркозом с целью поддержания его на нормальном уровне, обнаружение и изучение микроэмболий в сосудах мозга у больных с ПНМК и ОНМК при операциях на сердечно-сосудистой системе (подробно в главе 6).

Завершая раздел о диагностических возможностях метода ультразвуковой допплерографии при исследовании сосудов дуги аорты и основания мозга у больных в неврологической и ангиохирургической клиниках, ещё раз подчер­кнём простую, ясную мысль, которую при изложении материала мы пытались внушить читателю, - совершенное овладение врачом всеми приемами мето­да ультразвуковой допплерографии (кажущегося на первый взгляд простым - многие остаются при этом заблуждении на долгие годы) и их постоянное совершенствование лежит в основе успешной диагностики сосудистых забо­леваний головы.

4. Цветовое дуплексное сканирование артерий дуги аорты и их ветвей на шее

В 1974 г. F. Barber et al. [44] предложили ультразвуковую методику, сочета­ющую в себе визуализацию сосудов и тканей в В-режиме и допплеровскую оценку показателей линейной скорости кровотока. Метод позволяет одновре­менно оценивать состояние стенок сосуда и распределение потоков крови в нём (дуплексная сонография) [45-47].

Результат компьютерной обработки допплеровского сдвига частот может быть представлен в виде допплерограммы со спектральным анализом ско­ростных составляющих кровотока, либо цветовой двухмерно-пространствен­ной картограммой распределения потоков в сосуде. При этом можно кодиро­вать как скоростные, так и «энергетический» параметры кровотока.

Цветовые допплеровские картирования (ЦДК) - это технология визуализа­ции кровотока, основанная на регистрации скоростей движения крови в со­суде, кодирование этих скоростей разными цветами спектра и наложение по­лученной картины на двухмерное черно-белое изображение сосуда.

Энергетическое допплеровское картирование (ЭДК), получившее ещё на­звание ультразвуковая ангиография (за свою высокую чувствительность и ин­формативность), отображает многочисленные амплитудные значения сигна­лов от подвижных разнонаправленных целей-эритроцитов и, таким образом картирует энергетические характеристики сигналов (не давая их направления), как от крупных, так и от мелких сосудов, включая капилляры.

Сочетание цветовой картограммы потока, спектрального анализа отра­жённого допплеровского сигнала и изображения сосуда в В-режиме получило название триплексного сканирования (дуплексное сканирование с цветовым картированием потока) [48]. В англоязычной литературе в последние годы установилось собирательное название ультразвукового исследования на УЗ-приборах 4-го поколения, обозначаемое как цветовое допплеровское сканирование или цветовое дуплексное сканирование, или цветовая допплеровская дуплексная)сонография (ЦДС)

Основными показаниями к применению ЦДС сосудов дуги аорты и их ветвей является наличие признаков нарушения гемодинамики, выявленное методом УЗДГ, хотя отсутствие при этом изменений кровотока не исключает поражения МАГ и применения ДС при наличии клинических признаков острой или хро­нической цереброваскулярной недостаточности, помимо этого, ЦДС показана зо всех неясных клинических случаях и может быть успешно использована экономический фактор) по тем же показаниям, что и методы УЗДГ и ТКД [37, -19-52]

При сканировании сосудов дуги аорты и их ветвей на шее можно получить изображение: ПГС подключичных и общих сонных артерий, экстракраниальных участков ВСА, проксимальных отделов НСА, сегментов позвоночных ар­терий на шее подключичных, позвоночных и яремных вен. При этом в стенке артерии выявляют три оболочки внутреннюю (tunica intima), среднюю (tunica media) и наружную (tunica adventicia). Внутренняя оболочка образована слоем эндотелиальных клеток с гладкой поверхностью подлежащей внутренней эла­стической поверхностью и подлежащей мембраной (субэндотелиальный слой, толщиной около 5 мкм), в сонных артериях эти два слоя имеют толщину около. 0,02 мм и в норме не видны Средняя оболочка образована преимущественно гладкой мышечной тканью и эластической стромой, наружная оболочка - рых­лой соединительной тканью с большим содержанием эластических и коллагеновых волокон.

В зависимости от преобладания в стенках артерий тех или иных морфоло­гических элементов принято различать сосуды эластического, мышечного и смешанных типов. Аорта. ПГС, ОСА и ПА являются сосудами эластического типа. ЗСА до входа в синокаротидный канал является артерией мышечно-зластичного типа, а после входа становится артерией мышечного типа, как и ПА после входа в череп.



4.1. Методика и техника цветового дуплексного сканирования сосудов дуги аорты и их ветвей

Для правильного выполнения техники ЦДС сосудов на шее необходимо со­блюдать некоторые общие методические принципы

Перед началом исследования врач должен создать для себя максимально комфортные условия определить наиболее оптимальную высоту своего крес­ла, кушетки с больным и обеспечить удобный доступ к панели, предваритель­но проверенного прибора. Больной располагается на спине с тонкой подушкой под головой или на мягком матрасе а при короткой толстой шее больного це­лесообразно подкладывание под плечи плотного валика (небольшое перераз­гибание шеи). Лишь после такой простой, но важной подготовки можно пере­ходить к сканированию сосудов шеи.

Врач располагается сбоку от больного и начинает исследование в В-режиме, линейным датчиком с диапазоном частот 7-10 МГц (рис 64). При скани­ровании плечеголовного ствола голова пациента повёрнута влево, датчик (с предварительно нанесенным гелем) рас­полагают параллельно ключице или под небольшим углом к ней, несколько выше грудиноключичного сочленения, при этом датчик наклоняют вправо так, чтобы ме­диальная его часть входила в яремную вырезку под углом 30-40о по отношению к горизонтальной плоскости тела что по­зволяет чётко визуализировать дистальную часть плечеголовного ствола, устья правых общей сонной и подключичной артерий. При смещении датчика в той же плоскости вправо можно получить изо­бражение первой порции правой ПКА и устья (до 80%) позвоночной артерии, а также начало щитошейного и реберношейного стволиков.

Технику сканирования сонных артерий выполняют в трёх плоскостях поперечной, передней и задней (или задне-боковой) продольных. Начинают с обзорного поперечного сканирования правой половины шеи, при повороте головы на 45% влево (можно и без поворота). Датчик располагают перпендикулярно поверхности шеи и начинают от клю­чицы медленно перемещать по коже правой половины шеи (предварительно обильно наносят гель) к углу нижней челюсти, при этом, по мере передвиже­ния получают изображение поперечных срезов ОСА, наружной и внутренней яремных вен, бифуркации ОСА и её деление на ВСА и НСА. получая обзор­ное представление о состоянии просвета и хода ОСА и её ветвей. После чего переходят к локации в передней продольной плоскости, при этом неизменён­ная артерия будет представлена в виде эхонегативного образования, сверху и снизу ограниченного параллельно расположенными эхопозитивными струк­турами (рис. 65 а, б) Располагают датчик нижним краем в области ключицы по переднему и/или заднему краю грудино-ключично-сосковой мышцы и, мед­ленно изменяя угол его наклона, добиваются получения четкого изображения ОСА затем медленно перемещают датчик подлиннику ОСА при этом пря­мым продолжением её будет НСА располагающаяся несколько медиальней. Смещение датчика латеральней позволяет наблюдать устье ВСА и её дистальный отдел. При сканировании в задней продольной плоскости датчик рас­полагают перпендикулярно предыдущей плоскости и получают изображение тех же сосудов Исследование сонных артерий во взаимоперпендикулярных областях принципиально важно, т. к расширяет диагностические возможности ЦДС, позволяя определять детали атеросклеротических поражений не выяв­ляемые при сканировании в одной проекции.

Рис. 64. Общий вид исследования левой общей сонной артерии методом цветового дуплексного сканирования.

Начинающим исследователям иногда трудно отличить начальный сегмент ВСА от НСА. В 90% всех наблюдении начальный сегмент ВСА лежит латеральнее НСА но возможны различные варианты деления ОСА, поэтому кри­терий позиционного расположения не всегда может оказаться верным. Есть ещё четыре дифференциальных признака: 1) диаметр внутренней сонной, как правило, больше, чем наружной; 2) внутренняя сонная не имеет ветвей, а у на­ружной сонной они почти всегда в наличии; 3) наружная сонная (в отличии от ВСА) чаще всего является линейным продолжением ОСА; 4) четкие различия в аудио, спектральных и скоростных характеристиках кровотока и индексах периферического сопротивления между ВСА и НСА.

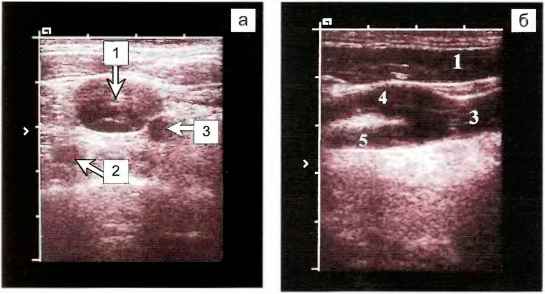

Рис. 65. Эхограмма сосудов шеи в В-режиме (а - поперечный, б - продольный срезы): 1 - ВЯВ: 2 - НЯВ; 3 - ОСА, 4-ВСА, 5-НСА.

Локацию позвоночной артерии начинают в режиме ЦДК при положении головы больного в сагиттальной плоскости, датчик устанавливают под углом близким к 90° между трахеей и внутренним краем грудино-ключично-сосковой мышцы. При отсутствии цветового изображения артерии в этой проекции (участков ПА между позвонками) или его плохом качестве поворачивают голо­ву пациента в противоположную сторону и переводят датчик в горизонтальную плоскость, лоцируя артерию непосредственно между поперечными отростка­ми шейных позвонков. Описанная техника предназначена для получения изо­бражения ПА на участках V1-V2. Для локации ПА на участке V3 датчик распола­гают под сосцевидным отростком, за углом нижней челюсти с направлением плоскости сканирования медиально и книзу. С получением цветового участка ПА включают триплексный режим, устанавливают метку объёма в пределах 2/3 просвета сосуда по его ходу под углом менее 60° и регистрируют показа­тели ЛСК.

При оценке допплеровских характеристик кровотока по сонным и позвоноч­ным артериям обращают внимание на форму пульсовой волны, спектраль­ное распределение скоростей в потоке и скорость кровотока. Определяют пиковую (максимальную) систолическую скорость кровотока (peak systolic velocity - Vps), оценивают усреднённую по времени максимальную скорость (time average maximum - ТАМХ) и усреднённую по времени среднюю (time average velocity - TAV) скорость кровотока. При этом величина TAV является основной, т. к. даёт представление о скорости кровотока за все фазы сердеч­ного цикла за счёт усреднения всех составляющих спектра, т. е. позволяет достоверно судить об истинной скорости в сосуде, тогда как Vps отображает кровоток в систолу. Показатель TAV является наиболее чувствительным и на­чинает снижаться при небольшом уменьшении просвета артерии, в то время как Vps изменяется лишь при выращенном стенозе сосуда.

Кроме определения ЛСК в МАГ, метод ЦДС даёт возможность опреде­лять объёмную скорость кровотока (Vvol), которую рассчитывают по форму­ле: Vvol = A.TAV, где А (площадь сечения сосуда) = (ттD2)/4, D - диаметр сосуда в диастолу. Параметры кровотока по МАГ и величины их диаметров в норме представлены в таблице 13 [53].

Таблица 13. Основные показатели кровотока по МАГ у здоровых лиц при ЦДС [53].

Артерия

Диаметр,

Vps,

Ved,

TAV,

ТАМХ,

RI

PI

SBI

Vvol,


мм

см/с

см/с

см/с

см/с




мл/мин.

Общая

6.3 ±0.9

96 ± 2.5

26 ±6

25.4 ± 5.4

40.9 ± 8

0.72 ± 0.07

1.72 ±0.5

0.38 ± 0.06

470±120

сонная

4.7-9.7

50-16

6-43

10-37

15-65

0.55-0.9

0.91-3.33

0.22-0.54

267-779

Внутрен-

4.8 ±0.7

66 ± 16

26 ±6

24.9 ± 5.2

37.5 ± 7.7

0.6 ± 0.07

1.08±0.29

0.33 ± 0.06

265 + 82

няя

3.3-7.2

36-115

10-40

11-38

16-59

0.44-0.8

0.47-2.09

0.19-0.55

154-493

сонная










Наруж-

4.1 ± 0.6

83 ±17

17±5

19.6 ±4.1

30.7 ± 6.6

0.79 ± 0.05

2.17±0.51

0.36 ± 0.09

160 ±66

ная

2.8-6

45-136

9-28

11-31

18-51

0.65-0.9

1.3-3.46

0.17-0.55

55-474

сонная










Позво-

3.4 ±0.6

48 + 10

16 + 4

15.6 ±3.6

24.3 ± 5.2

0.66 + 0.07

1.35 ±0.4

0.35 ±0.11

85 ± 33

ночная

1.8-4.5

28-71

8-26

9-26

14-38

0.52-0.83

0.8-2.58

0.02-0.61

21-165

При регистрации кровотока в дуплексном и триплексном режимах для по­лучения корректных скоростных параметров гемодинамики необходимо со­блюдать некоторые условия: производить выбор угла наклона датчика к про­дольной оси сосуда, при этом его величина не должна превышать 60; метка контрольного объема должна занимать не менее 2/3 сосуда; устанавливаемая цветовая шкала должна включать весь диапазон скоростей частиц крови вну­три сосуда.


4.2. Диагностика окклюзии, стенозов и деформаций МАГ при ЦДС

Основы успешной диагностики поражений сосудов дуги аорты и их ветвей на шее при ЦДС связаны как с точным, правильным выполнением методических приёмов техники сканирования (что приходит только с опытом и постоянным самоусовершенствованием), так и непрерывным процессом, обусловленным поиском и выбором адекватной оценки, выявляемых во время исследования на экране прибора изменений при переходе из В-режима в режимы ЦДК или ЭДК, измерение ЛСК в местах возможного стеноза, изменение технических условий локации и др.

Методом ЦДС можно диагностировать стенозы и окклюзии сосудов дугиаорты и их ветвей на шее, деформации, диссекции, аномалии развития, неспе­цифический аортоартериит и другие по­ражения сосудов. Однако, несмотря на разнообразие причин внутрисосудистого поражения экстракраниальных артерий на шее, вызывающих НМК, все они могут приводить к сходным нарушениям гемо­динамики, различаясь лишь визуальными данными. Поэтому начнём изложение с измерения атеросклеротических пораже­ний сонных артерий.

В литературе нет консенсуса по ко­личественной оценке степени стеноза. В англоязычных странах используют «дистальную степень стенозирования», когда стенозированный просвет сравнивают с просветом дистального отдела ВСА [54, 55].

В противоположность этому, согласно рекомендациям рабочей группы со­судистой диагностики немецкого Общества Ультразвука в Медицине, стено­зы классифицируют согласно «локальной степени стенозирования» [56]. При этом подходе значимость стеноза устанавливают путем сравнения остаточно­го просвета с истинным, который легко распознают на изображении сосуда в. В-режиме. Стенозы малой и средней степени, в частности, могут быть лучше оценены при этом подходе, что мы и используем в своей практической работе. При использовании другого метода расчета, так называемого «каротидного от­ношения», когда диаметр в стенозированной ВСА сопоставляют с диаметром ОСА, измеренным в 3 см перед бифуркацией. Для определения степени сте­ноза в области бифуркации ОСА описаны три различных способа [57, 58].

ECST (European Carotid Surgery Method) - метод, при котором степень сте­ноза бифуркации общей сонной артерии вычисляется как отношение разности величины максимального и свободного просвета сосуда к величине макси­мального диаметра сосуда выраженное в процентах;

NASCET (North American Symptomatic Carotid Endarterectomy Trial) - метод, при котором степень стеноза вычисляется как отношение разности величины диаметра внутренней сонной артерии дистальнее места стеноза к величине свободного просвета сосуда, выраженное в процентах;

СС (Common Carotid) - метод, при котором степень стеноза вычисляется как отношение разности величины диаметра общей сонной артерии проксимальнее места стеноза и величины свободного просвета сосуда к величине диаметра общей сонной артерии, выраженное в процентах (рис. 66).

Классификация степеней стенозирования по ультразвуковым допплеровским и морфологическим критериям показана в табл. 14.

1. способ:

(С-А)/Сх100% (ECST-метод)

2. способ:

(B-A)/Bх100% (NASCET-метод)

3.способ:

(D-A)/Dх100% (СС-метод)

Рис. 66. Основные методы измерения степени сте­ноза сонных артерий по диаметру при дуплексном сканировании (подробно в тексте).

Однако при диагностике стенозов методом цветового дуплексного скани­рования не ограничиваются только результатами оценки характеристик кро­вотока, представленными в таблице 14 а принимают во внимание изменения допплеровского паттерна цветового потока в стенозированном участке и оцени­вают его особенности.

Таблица 14. Классификация степени стеноза ВСА согласно допплеровским и морфологическим критериям [56].

Критерий

Морфология

I. Бляшка без

стеноз

II. Стеноз низкой

градации

III. Умеренный

стеноз

IV. Выраженный стеноз

V. Стеноз высокой градации

(пред-окклюзия)

Локальный процент стеноза

<40%

40-50%

60-70%

- 80%

> 90%

Допплеровская сонография

Косвенные кри­терии по глаз­ной артерии


Поток не изменяется


Сравнение потоков с двух сторон указывает на его снижение, исчезно­вение или ретроградный поток

Общая сонная артерия



Обычно повы­шенная пульса- тильность

Повышенная пульсатильность, сни­женная скорость потока

Прямые крите­рии в стенози- рованной об­ласти

Норма

Легкие или незначительные ультразвуковые

изменения

Отчетливое по­вышение ско­рости потока (повышение си­столической и диастолической максимальной частот)

Выраженное ло­кальное повыше­ние скорости по­тока; высокочас­тотный акусти­ческий сигнал, нарушения потока

Варьирующие стенотические сигналы со сни­женной интенсив­ностью

Спектральный анализ

Норма

Легкое спектраль­ное расшире­ние

Спектральное расширение с повышенной интенсивно­стью низкочас­тотных компо­нентов

Инверсия час­тотных компо­нентов в спектре

Инверсия частот­ных компонентов

Прямые крите­рии в постсте- нотической зоне

Норма

Норма

В некоторых случаях - сни­жение систоли­ческой скоро­сти потока

Снижение систолической скорости потока

Выраженное сни­жение сигнала, сложности детекции

Максимальная систолическая частота в об­ласти стеноза

<4 kHz

-4 kHz

4-7 kHz

>7 kHz

Изменчива

Максимальная систолическая скорость в об­ласти стеноза

<120 cm/s

- 120 cm/s

- 200 cm/s

- 300 cm/s

Изменчива

В-режим

Бляшка без сужения просвета

Умеренное снижение просвета

Сужение про­света высокой градации

Сужение просвета очень высокой градации

Увеличение допплеровской частоты в стенозированном участке является решающим при оценке степени стеноза. Возрастание допплеровской часто­ты пропорционально диаметру остаточного просвета вплоть до примерно 90% сужения и характеризуется свистящим акустическим сигналом [59] В случае предокклюзивного («критического») стеноза допплеровская частота снижа­ется, следовательно, должны учитываться, в особенности, косвенные пара­метры. Максимальная систолическая частота выше 4 кГц считается патоло­гической [56]. Максимальная частота (или при коррекции угла максимальная систолическая скорость кровотока в сантиметрах в секунду) удобный пара­метр для контрольных динамических исследований, т. к. у каждого пациента этот показатель относительно постоянен (если не меняется рабочая частота датчика) и надежен. В нормальном допплеровском спектре в период систолы преобладают высокочастотные компоненты (концентрирующиеся под макси­мальными частотами)

Низкочастотные компоненты в спектре обычно отсутствуют - что имеет от­ношение к так называемому «систолическому окну» (симптом окна). В случае стеноза допплеровский сдвиг увеличивается. В дополнение к этому, количе­ство низкочастотных компонентов спектра также возрастает в результате на­рушений ламинарности потока в стенозированном участке, заполняя систоли­ческое окно. Это называется спектральным расширением. Дополнительно к этому, в случае стеноза высокой градации наблюдаются также отрицательные частотные компоненты.

В зависимости от степени стенозирования нарушения потока могут также возникать дистальнее стеноза. Это может обнаруживаться на большом рас­стоянии в виде отрицательных частотных компонентов. В последующем сег­менте сосуда могут быть найдены сниженные скорости кровотока

Благодаря эффекту аляйзинга быстро обнаруживается зона максималь­ного сужения просвета сосуда. Это позволяет прицельно и точно выполнить измерения гемодинамических параметров. В дополнение к этому, в постстенотическом сегменте нарушенный кровоток, который характеризуется низкой ча­стотой, ретроградными компонентами потока или компонентами с различными направлениями потока, легко распознается в связи с изменениями цветового кодирования

Если технические параметры цветового кодирования потока установлены правильно, измерение степени стенозирования может быть выполнено, ис­ходя из частоты при которой появляется аляйзингэффект. Однако определя­ющим параметром для точной оценки увеличенной вследствие стенозирова­ния скорости кровотока является спектральный анализ после коррекции угла. Только изображение остаточного просвета в режиме цветового кодирования потока может привести к ошибочной интерпретации из-за проекционных ар­тефактов. К тому же, цветовой поток в режиме энергетического картирования не помогает количественной оценке стенозов средней и высокой степени, т к. диаметр изображения просвета с сохраненным кровотоком зависит от вы­бранной проекции.

При обнаружении стенозов очень высоких градаций (предокклюзивных, критических) или субтотальной окклюзии, которые характеризуются снижен­ным кровотоком, изображение остаточного просвета в режиме цветового коди­рования является чрезвычайно важным. При этом возможности метода ЦДС особенно очевидны в дифференциации предокклюзивного стеноза и окклюзии (рис. 67), что является трудной, но прин­ципиально важной для клиники задачей, т к. должно определять возможность и целесообразность выполнения хирурги­ческого вмешательства на сосуде

Рис. 37 Цветовая эхограмма бифуркации левой ВСА (режим ЦДК). Виден черно-белый тромб (стрел­ки) и цветовое изменение паттерна кровотока перед местом окклюзии.

Методика исследования начинается с установки цветовой шкалы на самую низ­кую частоту (или низкую скорость кровото­ка). При этом, в случае предокклюзивного стеноза часто визуализируются только несколько пунктирных цветовых сигналов. Тем не менее, они выявляют место, куда следует поместить контрольный объем, чтобы записать допплеровский спектр. При таком исследовании режим энерге­тического картирования может дать дополнительную информацию, благодаря высокой чувствительности при обнару­жении низких скоростей кровотока [60].

Таблица 15. Ультразвуковые описательные параметры морфоструктуры бляшки [62]

Число

Единичная, множественные

Размер.

ширина (см) длина (см)

толщина бляшки (мм)


Локализация:


Продольный вид:

Периферическая (медиальная латерально-дорзальная)


Концентрическая


Поперечный вид.

Эксцентрическая (медиальная латеральная, вентральная, дорзальная)

Локальное сужение просвета

Процент стеноза



Редукция диаметра просвета на поперечном срезе

Поверхность бляшки


Оценка:

Легкая

Достаточно легкая Трудная


Отграничение от просвета:

Поверхность не визуализируется

Формирование ниши:

Правильная - граница ровная, протяженная неровная - прерывистая


в контуре (±)



Размер = толщина х длина в мм

Структура бляшки:

Гомогенная Гетерогенная


Эхоплотность

Изоденсные

Средняя


(echogenic)

Высокая

Появление акустических теней (с появлением эхогенных включений)


Гиперэхогенные



Гипоэхогенные



Внутренние включения визуализируются

Особенно при дифференциации между нитевидным сужением просвета длинного сегмента сосуда и окклюзией и в особен­ности, когда дистальный конец стеноза не доступен визуализации, все технические функции системы цветового кодирования должны быть использованы. Результат исследования, однако, в большой степе­ни зависит от опыта исследователя

Применение метода ЦДС с использо­ванием датчиков высокого разрешения позволяет оценивать морфологию атеросклеротических бляшек, развивающихся в артериях Сегодня нет единой всеобъ­емлющей классификации атеросклеротических бляшек, хотя попытки создать её и предпринимались [52]

В практической работе в соответствии с общепринятой в литературе классифи­кацией характеристик атеросклеротических бляшек (классификация A.Gray-Weale et al [61]) мы используем её упрощён­ный вариант:

  1. Гомогенные атеросклеротические бляшки с низким значением ультразвуко­вой плотности («гиподенсивные», «мяг­кие»).
  2. Гетерогенные по строению атеро­склеротические бляшки с преобладанием структур низкой ультразвуковой плотно­сти.
  3. Гетерогенные по строению атеросклеротические бляшки с преобладани­ем структур высокой ультразвуковой плотности.
  4. Гомогенные плотные атеросклеротические бляшки (с наличием участков кальциноза или без него).

При анализе бляшки особое внимание уделяют состоянию её поверхности, неровностям, изъязвлениям контура, наличию кровоизлияний и состоянию по­крышки бляшки, толщине, подвижности, равномерности пульсации

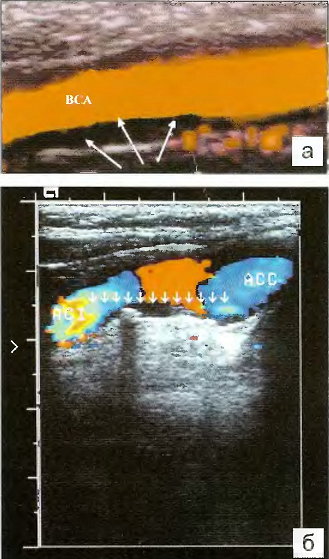

Рис 68а. Цветовая эхограмма ВСА Гомогенная мягкая бляшке (стрелки) хорошо отображена в режиме ЦДК б. Цветовая эхограмма бифуркации ОСА (АСС). Гетерогенная бляшка ВСА (ACI) умеренной плотности и кальцинатом в режиме ЦДК (показана стрелками).

Цветовое дуплексное сканирование в В-режиме предоставляет важную информацию, касающуюся наличия бляшек, их размеров, морфологии и состава. Для определения их размеров и локализации необходимо изучить несколько продольных и поперечных проекций. В дополнение к размерам и локализации бляшек должны быть изучены поверхность, структура и эхогенность. Два различных типа бляшек мо­гут быть визуализированы: гомогенные (рис. 68 а) и гетерогенные (рис. 68 б). Показатели, которые предлагает исполь­зовать Е. Bartels [62] для ультразвуково­го описания морфологической структуры бляшек, суммированы в таблице 15.

Морфология бляшки зависит от сте­пени развития атеросклеротических из­менений сосудистой стенки. В начальной стадии атеросклеротического пораже­ния наблюдается диффузное гомогенное утолщение стенки. По мере развития за­болевания бляшка постепенно увеличи­вается в просвете сосуда и может демон­стрировать различные степени эхогенности. Бляшки средней степени эхогенности с гиперэхогенными включениями состоят преимущественно из фиброзной ткани с кальцификатами (рис. 69 а). Эти бляш­ки менее опасны как источник эмболии интракраниальных артерий, чем гетеро­генные бляшки с преобладанием гипоэхогенных зон. Зоны низкой эхогенности представляют собой атероматозный ма­териал, состоящий из холестерола и жи­ровых отложений, клеточных остатков и некротического материала и других ком­понентов. Кровоизлияния, которые могут развиться внутри бляшки при разрыве мелких сосудов, также имеют низкую эхогенность. Чем ниже степень эхогенности бляшки, тем выше риск разрыва её эпи­телиальной поверхности с последующим изъязвлением, которое имеет вид ниши или кратера при визуализации в В-режи­ме (рис. 69 б).

При обнаружении ниши не всегда возможно определить стадию развития атеросклеротической бляшки. Кратеры и язвенные образования могут также об­наруживаться после разрыва интрамурального кровоизлияния. Последующая постепенная «реэндотелизация» этих кратеров с гладкой границей не столько длительна, сколько опасна в той же степени, как опасны гетерогенные гипоэхогенные бляшки с плотными включениями, описанные выше.

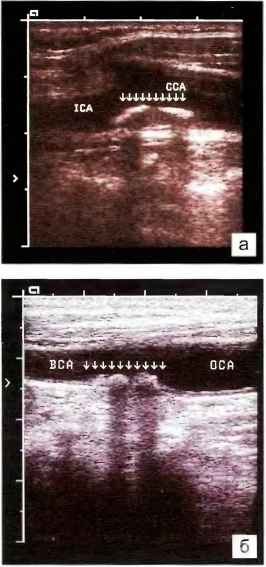

Рис. 69. Эхограмма бифуркации ОСА (ССА) в В-ре­жиме.

а.        Гетерогенная бляшка ОСА (стрелки) с переходом на устье ВСА (ICA) - кальцинированная покрышка с дорожками и гомогенным плотным телом.

б.        Гетерогенная бляшка ВСА (стрелки) с неровным, изъязвленным кратерообразным контуром (эмбологенная).

Нарушения кровотока на поверхности бляшек хорошо визуализируются при цветовом дуплексном сканировании, а ретроградные компоненты потока в нише могут быть легко распознаны благодаря инверсии цветового картирова­ния. Поверхность бляшки дополнительно может быть лучше очерчена в режи­ме энергетического картирования.

Итак, подводя итоги можно заключить, что гомогенные, с гладкой поверх­ностью бляшки считаются стабильными и имеют благоприятный прогноз как малоизвестный источник микроэмболии. В противоположность этому, гетеро­генные бляшки с зонами разной эхогенности, гипоэхогенные бляшки с плот­ными включениями и образованиями типа «ниша» считаются нестабильны­ми. Эти бляшки могут привести к эмболии мозга в результате изъязвлений и тромбоза [63-65]. Пациенты с гетерогенными бляшками, содержащими гипо­эхогенные зоны, должны регулярно проходить ультразвуковые обследования, чтобы фиксировать стадию поражения и возможность его прогрессирования. Согласно данным М. Hennerici et al. [66] в 19% случаев возможна спонтанная регрессия бляшки.

Диагностика окклюзий артерий дуги аорты и их ветвей при ЦДС может быть связана с ошибками и только в сочетании с методом УЗДГ возможна достовер­ная постановка диагноза закупорки (подробно в разделе 2.2), хотя в В-режиме можно видеть обрыв контура сосуда, а при ЦДК и ЭДК остановку, обрыв и из­менения цветового патерна. Однако достоверный диагноз окклюзии при ЦДС можно точно установить только при окклюзии подключичной артерии в устье, а для выявления закупорки сонных артерий необходимо использовать соче­тание методов ЦДС и УЗДГ, поэтому целесообразней начинать обследование сосудов с УЗДГ, а затем при необходимости переходить к другим методам.

Диагностика деформаций МАГ при ЦДС не представляет особых затрудне­ний. Методика их исследования включает выявление их в цветовом и энергети­ческом режимах, оценку локализации и конфигурации, измерение локальных характеристик кровотока. Во многих клинических случаях деформации (пере­гибы и извитости) проявляют себя как стенозы, сопровождаясь теми же изме­нениями гемодинамики. Перед деформаций артерии ЛСК может снижаться, а индекс периферического сопротивления повышаться. В зоне деформации в за­висимости от её формы отмечают изменения кровотока, приводящие к возрас­танию ЛСК (чаще в случаях перегиба) и/или появлению разнонаправленного турбулентного потока (при петлях). После зоны деформации ЛСК возрастает, индекс сопротивления снижается. В дистальном отделе отмечают нормали­зацию спектрограмм и показателей кровотока. При этом некоторые деформа­ции могут приводить к снижению ЛСК по гомолатеральным интракраниальным артериям, что вероятно связанно с выраженными энергетическими потерями внутри деформации вследствие турбулентного потока (подробно в главе 7).

5. Транскраниальное цветовое дуплексное сканирование интракраниальных сосудов


Транскраниальное цветовое дуплексное сканирование (ТК ЦДС) является последним достижением среди методов ультразвуковой визуализации сосудов. В 1988 г. М. Shoning et al. [67] первыми описали методику получения изобра­жения различных образований мозга через неповреждённый череп взрослого человека [48, 67, 68]. Метод развевали, совершенствовали и в последние 4 года получил распространение в ангионеврологии.

Методика транскраниального ЦДС включает в себя изучение вещества го­ловного мозга в В-режиме и исследова­ние кровотока по передним, средним и задним мозговым артериям, основной и позвоночным (участок V4) артериям, а также по венам Розенталя вене Галена, прямому синусу. Однако структурное изо­бражение вещества мозга с помощью уль­тразвука ещё недостаточно совершенно и значительно уступает диагностическим возможностям методов КТ МРТ. Поэтому использовать В-режим можно как вспо­могательный, так как получить изобра­жение стенки интракраниальных сосудов в В-режиме принципиально невозможно и всю информацию о них оценивают по ха­рактеру изменений цветовой картограм­мы потока крови в сосудах и показателям ЛСК.

Рис. 70. Общий вид транскраниального дуплекс­ного сканирования артерий основания мозга через височное окно.

Рис. 71. Транскраниальное цветовое дуплексное ска­нирование артерий основания мозга в режиме ЭЦК (а) и УДК (6). А1 , А2 - участки ПМА; М, М2 - участки СМА Р. - участки ЗМА; OA - основная артерия

Исследование интракраниальных артерий выполняют при положении больного не спине (рис 70) и/или в положении сидя, транскраниальное цветовое дуплексное сканирование выполняют секторным дат­чиком с частотой 2 МГц из трёх возмож­ных доступов, аналогичных методу ТКД. При транстемпоральном сканировании датчик помещают над чешуёй височной кости спереди, сверху или за ухом, при этом плоскость сканирования должна быть параллельной основанию черепа. В этой проекции можно получить изобра­жение передних, средних и задних мозго­вым артерий, переднюю и задние соединительные артерии, поперечное сечение основной артерии, вены Розенталя, вену Галена, прямой синус с обеих сторон. Таким образом из этого доступа возможно получить отображение (хотя и не всегда) всех артерий основания мозга, фор­мирующих артериальный круг большого мозга (рис 71) Изображение интракраниальной части ВСА (сифона) может быть получено при повороте датчика вокруг оси на 40-90°.

Таблица 16. Основные показатели кровотока при ТК ЦДС артерий основания мозга

в зависимости от возраста [70]

Артерия

Возрастные группы

Параметр

20-39 лет      I     40-59 лет

60 лет и старше

Передняя мозговая

Vps, см/с Vmean, см/с Ved, см/с PI

91 (87-95) 60 (57-62) 41 (39-43) 0,82 (0,78-0,85)

88 (83-93) 61 (57-64) 42 (40-45) 0,76 (0,73-0,79)

79 (75-84) 51 (48-54) 33 (31-35) 0,92 (0,87-0,97)

Средняя мозговая

Vps, см/с Vmean, см/с Ved, см/с PI

113 (109-116) 74 (71-76) 51 (49-53) 0,84 (0,82-0,87)

106 (101-111) 72 (69-76) 47 (45-50) 0,81 (0,79-0,83)

92 (88-96) 58 (55-61) 35 (33-37) 0,97 (0,93-1,02)

Задняя мозговая: Р1

Vps, см/с Vmean, см/с Ved, см/с PI

81 (78-84) 53 (51-55) 36 (35-38) 0,84 (0,8-0,88)

71 (68-74) 49 (48-51) 33 (31-35) 0,78 (0,75-0,82)

66 (63-69) 42 (40-45) 26 (24-28) 0,97 (0,91-1,02)

Задняя мозговая: Р2

Vps, см/с Vmean, см/с Ved, см/с PI

71 (68-74) 47 (45-49) 32 (31-34) 0,82 (0,79-0,85)

70 (67-73) 48 (46-51) 32 (30-34) 0,77 (0,75-0,8)

68 (64-72) 42 (39^15) 26 (24-28) 0,97 (0,91-1,03)

Позвоночная (V4)

Vps, см/с Vmean, см/с Ved, см/с PI

66 (63-69) 44 (42-47) 31 (29-32) 0,82 (0,79-0,85)

59 (55-63) 40 (38-43) 27 (26-29) 0,78 (0,74-0,82)

52 (48-55) 33 (30-36) 22 (20-24) 0,94 (0,89-0,99)

Основная

Vps, см/с Vmean, см/с Ved, см/с PI

74 (70-78) 50 (47-53) 34 (32-36) 0,81 (0,76-0,86)

63 (56-69) 44 (39-48) 29 (26-32) 0,77 (0,73-0,83)

54 (49-59) 35 (31-40) 23 (20-26) 0,95 (0,86-1,03)


Из трансорбитального доступа скани­руют участок сифона ВСА и глазную ар­терию при этом нужно значительно сни­зить диапазон мощности датчика (менее 100 мВт/см2). Этот доступ используют относительно редко, из-за возможного сложного строения сифона и невозмож­ности в связи с этим исследовать ЛСК с корректным углом сканирования.

Рис. 72. Транскраниальная цветовая допплеровская эхограмма артерий основания мозга в режиме ЭДК.

Окклюзия правом средней мозговой артерии (по­казано стрелками OCCL. МСА); ПМА - АСА; ЗМА - РМА.

Субокципитальное сканирование, чаще всего, выполняют в положении пациента сидя на стуле, спиной к исследователю Датчик располагают по средней линии (или на 1-3 см латеральней) ниже большого за­тылочного отверстия а плоскость сканиро­вания составляет от 20° до 70° с поверхностью шеи. При этом голова больного может находиться как вертикального, так и наклонена вперёд и в стороны, а в редких случаях - отклонена слегка назад. При этом надежно можно сканировать интракраниальные участки позвоночных артерий и основную артерию, хотя иногда для этого необходимо переводить датчик в вертикальную  плоскость.

Рис. 74 Цветовое дуплексное сканирование сосу­дов головы

а Большая АВМ в затылочно-теменной области

(режим ЦДК).

б. Церебральная ангиограмма - клубок измененных сосудов АВМ с мощней сбрасывающей сводящей веной (стрелки).

В последние годы для исследования прямого синуса и глубоких вен иногда вхо­дит в практику метод трансокципитальной локации (принцип предложен В.А. Шахновичем в 1994 г. [69]) Датчик рас­полагают горизонтально выше или ниже большого затылочного бугра, плоскость сканирования параллельна основанию черепа или составляет с ним угол 20-40°.

Одним из основных ограничений при исследовании сосудов основания мозга методом транскраниального ЦДС являет­ся отсутствие или слабая выраженность ультразвуковых окон. По данным разных авторов частота отсутствия ультразву­ковых окон колеблется от 1 до 19% возрастая в старших возрастных группах [52, 68].

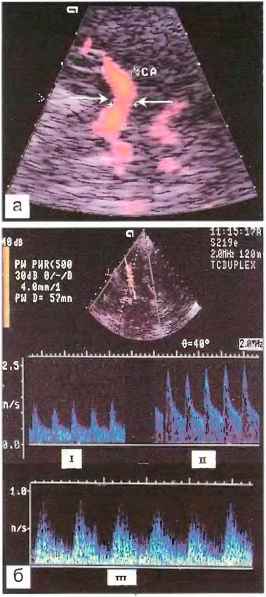

Рис. 73. а. Транскраниальная цветная допплеровская эхограмма средней мозговой артерии (СМА) в режиме ЭДК, стеноз > 70% (показан стрелками), б. Та же артерия в триплексном режиме Сниженный и турбулентный кровоток перед стенозом (111), усиле­ние ПСК до 250 см/с в месте стеноза (II) и нормали­зация ЛСК после (I)

Другим ограничением метода является отсутствие стабильности в получении изображения сосудов, по данным P. Martin et al. [70] частота визуализации отдельных интракраниальных артерий колеблется от 55 до 100%, в то время как частота локации этих же артерий ме­тодом ТКД значительно выше: от 83 до 100% [38, 39].

Рис. 75. Транскраниальное дуплексное сканирова­ние артерий основания мозга в режиме ЭДК а. Мешотчатая аневризма (показана стрелками AN- EVR) на участке М, средней мозговой артерии

В таблице 16 представлены основные показатели кровотока (параметры ЛCK, индекс пульсации) по артериям основа­ния мозга у здоровых людей в зависи­мости от возраста, полученные методом транскраниального ЦДС.

Сравнение показателей ЛСК в таблице 16., полученных P. Martin et al. [70] при ТК ЦДС и данных, полученных W. Rautenberg [39] при ТКД в норме в аналогичных воз­растных группах практически не отлича­ются (различия статистически не досто­верны), что по нашему мнению делает

б. Тоже изображение в триплексном режиме. Признаки турбулентного кровотока в самой аневризме.

предположение отдельных авторов [70] о преимуществах транскраниального цветового дуплексного сканирования перед методом ТКД за счет точности кор­рекции угла сомнительным.

Атеросклероз является основным заболеванием, поражающим интракраниальные артерии, однако увидеть атеросклеротические бляшки в В-режиме, как при исследовании сосудов шеи, невозможно - не позволяет сам техниче­ский принцип. При транскраниальной локации на экране прибора получают не истинное изображение сосуда, а некий виртуальный образ, сформированный из сигналов потоков крови по этим артериям супермощным компьютером при­бора. Поэтому диагностика поражений интракраниальных артерий строится на анализе цветовых картограмм и оценке спектральных характеристик потоков, в сочетании с признаками, указывающими на их поражение, выявляемыми, пред­варительно при УЗДГ экстракраниальных артерий (подробно раздел 2.2).

Рис. 76. Транскраниальная цветовая допплерограмма спазмированных передней и средней мозговых арте­рий (показано стрелками) в триплексном режиме. Усиление ЛСК до 180 см/с.

Для окклюзий каждой из интракраниальных артерий существует как бы еди­ный алгоритм: наличие зоны обрыва цветовой картограммы проксимальнее окклюзии, отсутствие кровотока дистальнее места окклюзии, в сочетании с усилением ЛСК по гомолатеральным интракраниальным артериям (рис. 72).

Для стеноза более 60% (стенозы <60%, чаще всего не выявляют) каждой из интракраниальных артерий, может быть, характерно наличие дефекта за­полнения цветовой картограммы в проекции предполагаемого поражения в сочетании с локальными изменениями цветовых характеристик картограммы потока крови в зоне стеноза (рис. 73). При этом может быть локальное повы­шение ЛСК в месте стеноза, что будет надёжным признаком его наличия. При окклюзии или стенозе интракраниальной артерии возможно формирование разных вариантов перетока по соединительным артериям артериального круга большого мозга, усиление и/или снижение ЛСК по гомо- или контралатеральным интракраниальным и экстракраниальным артериям [71]. При этом пере­бор всех возможных вариантов потребует от врача специальной подготовки по ультразвуковой диагностике. В.Г. Лелюк и С.Э. Лелюк [52] при диагностике атеросклеротических поражений интракраниальных артерий методом ТК ЦДС в сравнении с ангиографией установили, что его чувствительность и специфич­ность составляет для стенозов (50-70%): 85% и 87% соответственно, стенозов (70-99%): 95% и 90%, а для окклюзии по 95%.

Рис. 77. а. Цветовая допплеровская картограмма кровотока по артериям ЭИКМА получена через трепана- ционное окно в черепе (режим ЦДК). Соединены фронтальная ветвь поверхностной височной артерии с ветвью СМА, стрелкой показана область анастомоза.

б. Тоже исследование в триплексном режиме. Выявлен высокий кровоток в мозг (85см/с) по ЭИКМА.

Методом транскраниального ЦДС может быть выявлено наличие артериовенозных мальформаций (рис. 74), реже артериальных аневризм (рис 75), сосудистых опухолей и установлено наличие вазоспазма в интракраниаль­ных артериях у больных с мигренью (рис. 76) или после субарахноидального кровоизлияния, проведена прямая оценка функционирования экстра-интракраниального анастомоза, путём локации его через послеоперационный костный дефект черепа (рис. 77). Однако большой энтузиазм, возникший у ис­следователей после появления метода, уменьшился, так как диагностические надежды, возлагавшиеся на него, во многом не оправдалась, хотя методика транскраниального цветового дуплексного сканирования и заняла своё, подо­бающее ей место в арсенале методов ультразвуковой диагностики сосудистых заболеваний нервной системы.



6. Ультразвуковая диагностика основных цереброваскулярных заболеваний и расслоений

МАГ

6.1. Ультразвуковая диагностика атеросклероза магистральных артерий головы

Атеросклероз - это хроническое заболевание, возникающее в результа­те нарушения жирового и белкового обмена, характеризующееся поражением артерий эластического и мышечно-эластического типа в виде очагового отло­жения в интиме липидов и белков и реактивного разрастания соединительной ткани. В связи с образующимися утолщениями уплотняются стенки артерий, суживается их просвет, и нередко образуются тромбы, что в свою очередь при­водит к органным и/или общим расстройствам кровообращения.

Рис. 78. Эхограмма ОСА в В-режиме. Измерение уплотненного и расслоенного интима-медиального комплекса ОСА (показано стрелками) с утолщением до 1,5 мм (маркеры).

Обычно атеросклеротические изменения локализуются в устьях артерий, местах их разветвлений и перегибов, чаще всего атеросклеротические пора­жения возникают в области бифуркации ОСА с переходом на устья ВСА и НСА. В большинстве случаев поражения имеют сегментарный характер, а дистальные отделы артерий остаются проходимы­ми. Развитие атеросклероза на первых этапах может протекать бессимптомно и начинается с поражения внутренней обо­лочки артерии (интимы). Первые морфо­логические проявления атеросклероза тесно связаны с нарушением проница­емости эндотелия интимы артерии и из­менением толщины интима-медиального слоя. Комплекс интима-медиа (КИМ) однородной эхоструктуры и эхогенности состоит из двух чётко дифференцированных слоёв - эхопозитивной интимы и эхонегативной медии, поверхность его ровная. В ОСА измерение толщины КИМ производят по задней стенке сосуда на 1,5 см ниже бифуркации, в ВСА и НСА - на 1 см дистальнее области бифуркации. Стандартно принято измерять КИМ только в ОСА (рис. 78), оценку же его во внутренней и наружной сонных артериях проводят лишь при динамическом наблюдении за больным. Среднее значение толщины КИМ общих сонных артерий в различных возрастных груп­пах представлены в таблице 17, составленной В.Г. Лелюк и С.Э. Лелюк [52] по результатам обследования 751 человека.


Мужчины

Женщины

Всего

Возраст

справа

слева

справа

слева

справа

слева

<30

0,5-0,8

0,5-0,8

0,5-0,7

0,5-0,8

0,5-0,8

0,5-0,8


0,61 ± 0,06

0,63 ± 0,07

0,63 ± 0,06

0,6 ± 0,07

0,6 ± 0,06

0,6 ± 0,07

31-40

0,5-1,3

0,6-1,0

0,4-1,0

0,6-1,5

0,4-1,3

0,6-1,5


0,67 ±0,13

0,66 ± 0,09

0,63 ± 0,08

0,69 ±0,17

0,64 ± 0,11

0,68 ±0,15

41-50

0,5-1,6

0,6-1,7

0,5-1,3

0,6-1,5

0,5-1,6

0,6-1,7


0,97 ± 0,24

1,03 ±0,26

0,72 + 0,17

0,72 ±0,17

0,82 ± 0,23

0,82 ± 0,23

51-60

0,6-1,7

0,7-2,0

0,5-1,4

0,6-1,5

0,5-1,7

0,6-2,0


1,06 ±0,18

1,14 ± 0,21

0,92 ±0,2

0,96 ±0,21

0,99 ± 0,21

1,04 ±0,23

> 60

0,7-2,1

0,8-2,5

0,6-1,5

0,6-1,6

0,6-2,1

0,6-2,5


1,09 ±0,18

1,18 ±0,22

1,0 ±0,2

1,1 ±0,21

1,07 ±0,19

1,13 ±0,23

Всего

0,5-2,1

0,5-2,5

0,4-1,5

0,5-1,6

0,4-2,1

0,5-2,5


0,99 ± 0,25

1,0 ±0,28

0,86 ± 0,24

0,9 ± 0,25

0,91 ± 0,24

0,97 ± 0,27

Сегодня общепризнано, что получение изображения сосудов при ЦДС в В-режиме является достоверным методом диагностики ранних форм атеросклеротических изменений сонных артерий. В литературе установлена досто­верная связь между факторами риска развития атеросклероза и величиной комплекса интима-медиа сонных артерий. Определена выраженная статисти­ческая взаимосвязь между величиной комплекса интима-медиа и такими фак­торами риска, как гиперхолестеринемия, артериальная гипертензия, курение,

диабет и пол (мужчины) [50, 72-75]. Установлено некоторое уменьшение тол­щины комплекса интима-медиа после устранения факторов риска и длитель­ной медикаментозной терапии, что должно вселять определённые надежды на успехи в лечении атеросклероза [75-77]

Выделено две основные формы атеросклеротического поражения арте­рий - нестенозирующая и стенозирующая. Нестенозирующим атеросклеротическим называют поражение, при котором происходит изолированное утол­щение комплекса интима-медиа, сопровождающееся изменением его струк­туры (уплотнение, разрыхление, неровность поверхности и др.), а величина уменьшения просвета артерии не превышает 20% по диаметру и изменения комплекса носят диффузный характер.

Пограничной считают толщину комплекса интима-медиа в пределах 1,0- 1,2 мм наличие локальных изменений в нём позволяет говорить об атеросклеротических бляшках, которые являются объективным проявлением ате­росклеротического процесса, вызывая стенозирование артерий.

При анализе бляшки особое внимание уделяют состоянию её поверхности, неровностям изъязвлениям контура и состоянию покрышки.

Детальный анализ бляшек мы провели у 141 больного (средний возраст 60,2 ± 8,9 лет) с нарушением мозгового кровообращения ишемического ха­рактера, подтверждённым наличием инфаркта мозга. При ЦДС магистраль­ных артерий головы на шее у всех больных выявлено сочетанное пора­жение двух сонных артерий у 83 больных, обеих сонных и позвоночных у 50 и всех 4 артерий - у 8 пациентов Выявленные при этом атероскле­ротические бляшки, по структуре составили: гомогенные плотные - 8% гомогенные мягкие - 5%, гетерогенные с преобладанием гиподенсивных зон 44%, гетерогенные с преобладанием плотного компонента - 43%. Распро­странение их по частоте встречаемости в зависимости от формы клинических проявлений НМК приведено в таблице и структуре 18.

Таблица 18. НМК и структура атеросклеротической бляшки.

Гомогенные бляшки


Гетерогенные бляшки

Вид НМК

плотные

мягкие

с гиподенсивным компонентом

с плотным компонентом

Преходящее

1

-

7

9

Острое

14

7

73

49

Повторное

6

5

35

18

Хроническое

5

2

12

40

Из таблицы 18, ясно, что у больных с хронической недостаточностью моз­гового кровообращения в 76% случаев выявляли гомогенные плотные или гетерогенные бляшки с преобладанием плотного компонента (менее эмбологенные). В группах больных с острым НМК и при повторных НМК в сонных артериях в 1.6 раза чаще выявляли гетерогенные бляшки с преобладанием гиподенсивного компонента (более эмбологенные) Установлена прямая кор­реляционная зависимость между структурой бляшки и степенью стенозирующего поражения каждой из сонных артерий при стенозах от 20 до 50% - го­могенные бляшки выявлены в 62% случаев, гетерогенные - 38%; при стенозах более 50% гомогенные бляшки отмечены в 8% случаев, а гетерогенные - в 92%. Таким образом, цветовое дуплексное сканирование позволяет не только установить наличие атеросклероза МАГ, но и достоверно определять структу­ру стенозирующего образования, протяжённость, степень выраженности и воз­можность прогнозировать повторные нарушения мозгового кровообращения.


6.2. Ультразвук при артериальной гипертонии

При регистрации у больного повышенного артериального давления уль­тразвуковые исследования могут оказать определяющую роль по выявлению причин такого повышения и предупреждению развития возможных грозных осложнений. Известно, что артериальная гипертония является вторым по зна­чимости после атеросклероза фактором развития нарушений мозгового крово­обращения различного характера.

Геморрагические НМК при артериальной гипертензии проявляются интра-церебральными и субарахноидальными кровоизлияниями и в виде острой гипертонической энцефалопатии. Кроме того, гипертензия может служить причиной развития смешанных инфарктов мозга, острых НМК ишемического характера, к которым относят лакунарное состояние мозга, развитие хрони­ческих ишемических НМК при артериальной гипертензии может приводить к развитию сосудистой деменции подкоркового типа (болезнь Бинсвангера), со­судистому паркинсонизму и др. [1, 78].

В сосудах основания мозга при артериальной гипертензии отмечают уве­личение диаметра просвета и резкое расширение, истончение и ригидность стенок, удлинение и извитость артерий. Интракраниальные участки сонных и позвоночных артерий, основная, реже передние, средние и задние мозговые артерии не спадаются, просвет их зияет.

При гипертонической ангиопатии выраженные изменения наблюдают в экстракраниальных отделах МАГ и носят они преимущественно адаптивный характер. В экстракраниальных отделах ВСА и ПА обнаруживают изменения, которые в литературе обозначают как очаговая мышечная или циркуляторная мышечно-эластическая гиперплазия интимы. При стойкой и длительной гипер­тензии в этих участках развивается фиброз, который сочетается с изменения­ми внутренней эластической мембраны и средний оболочки, что ведёт к сни­жению эластичности стенки и расширению просвета сосуда. Все эти процессы при артериальной гипертензии приводят к удлинению и развитию извитостей и перегибов магистральных артерий головы, формированию септальных стено­зов, что и определяют при ЦДС [1].

Методом ЦДС и ТК ЦДС В.Г. Лелюк и С.Э. Лелюк [52] детально исследо­вали гемодинамику по сосудам дуги аорты и основания мозга у 60 больных (средний возраст 58 ± 12,4 года). Показатели кровотока в норме и больных с артериальной гипертонией представлены в таблице 19. У всех больных отме­чали утолщение комплекса интима-медиа до 1,24 ± 0,22 мм, у 20% пациентов выявили атеросклеротические бляшки, деформации сонных и позвоночных артерий в виде угловых и петлеобразных изгибов и извитостей выявлены у 35% пациентов. При этом деформация одной артерии отмечена у 5 больных, двух - у 16, трёх - у 18, четыре - у 12.

Количественная оценка параметров кровотока по сонным и позвоночным артериям при ЦДС показала тенденции к снижению средней и объёмной скоростей кровотока у больных с артериальной гипертензией (таблица 18 ). Также отмечено снижение пульсации стенки ОСА.

Таблица 19. Параметры кровотока в общей сонной и позвоночной артериях при артериальной гипертонии и в норме [79].

Параметры

Общая сонная артерия

Позвоночная артерия

норма

гипертензия

норма

гипертензия

Диаметр, мм

5,9 + 0,93

6,3 ±0,8

3,3 ±0,5

3,2 ± 0,5

TAV, см / с

28,6 ± 6,8

22,4 ± 6,9

12,1 ±3,6

11,4 + 6,9

PI

2,04 ± 0,56

1,8 ±0,5

1,5 ±0,49

1,43 + 0,43

Vvol, мл / мин

484,7 ± 94

408 ±116

93 ± 33,3

86 ±69

При исследовании внутренних яремных вен было отмечено относитель­ное увеличение их диаметров, снижение кровотока по ним, повышение мак­симальной скорости и псевдопульсации в венах Розенталя [79] При этом клиническая картина определяется степенью выраженности артериального и венозного компонентов гипертонического поражения сосудов, что необходимо учитывать при выработке тактики лечения.

6.3. Ультразвуковая диагностика расслоения (диссекция) стенок МАГ и нарушения мозгового кровообращения

Расслоение стенки артерий дуги аорты и их ветвей, сопровождающееся развитием интрамуральной гематомы, является чрезвычайно опасным, мало­известным и плохо распознаваемым поражением сосудов и может служить причиной острых НМК ишемического характера возникающих чаще всего, у лиц молодого возраста, что нашло отражение в литературе последних деся­тилетий [80-84]

Принято различать два основных вида расслаивающих гематом артери­альной стенки травматические и спонтанные, хотя по нашему мнению такое деление весьма условно и целесообразней говорить о какой-то генетической несостоятельности сосудистой стенки, выявляющей себя в виде диссекций на фоне мгновенного изменения геометрии потока крови в МАГ, связанного с микро- или макротравмами головы и сосудов. Факторами риска расслоения артериальной стенки могут быть атеросклеротические бляшки, перегибы и извитости, фиброзномышечная дисплазия синдром Марфана, кистозный не­кроз, артерииты. Наличие в анамнезе мигрени, курения и употребления ораль­ных контрацептивов может повысить риск заболевания [85].

Расслоение артерии на шее обычно сопровождается попаданием крови под интиму, что ведёт к формированию интрамуральной гематомы различ­ной длины Кровоизлияние может прорвать интиму с формированием ложно­го просвета с признаками кровотока, который отделён от истинного просвета диссекционной мембраной (рис. 79). В случае субадвентициального расслоения происходит аневризматическое расшире­ние сосуда, в результате инкапсуляции паравазальной гематомы формируется псевдоаневризма.

В клинической картине возникновения острого НМК при диссекции сонных арте­рий у 2/3 больных развивается ишемический инфаркт, а у трети - возникают ПНМК [60, 86, 87]. По нашему мнению, расслой­ка артерии может протекать почти бессис­темно, оказаться нераспознанной и быть случайно обнаружена при УЗ исследова­нии. При сборе анамнеза обращают вни­мание на наличие травмы шеи и головы, которая может непосредственно предше­ствовать инсульту или быть отставленной на срок от одного дня до месяца. Часто НМК могут предшествовать жалобы на боль в лице, вокруг глаза, по задней по­верхности шеи или головную боль в за­тылочной области, обычно на стороне расслоения повреждённой артерии. Раз­витию клинической картины может пред­шествовать возникновение шума на шее, синдрома Горнера, одностороннее поражение подъязычного или глазодвигательного нервов. Эти проявления расслоения часто появляются за несколько часов или дней до возникновения ишемии мозга или наступают одновременно с ней.

Классическим методом диагностики расслоений МАГ до последнего вре­мени считалось церебральная ангиография, однако сегодня, наряду с ЦДС в практику входит MP-ангиография, что позволяет обнаружить поражение в области цервикокраниального перехода [62, 85, 88]. Методы ультразвуковой диагностики сегодня являются наиболее доступными и недорогими для вы­явления диссекций артерий.

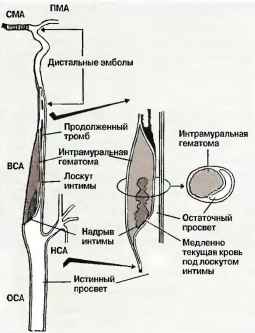

Рис. 79. Схематическое изображение расслоения ВСА в устье, на котором показан интракраниальный тромбоз, надрыв интимы, осложненный неоклюзирующим тромбозом, эмболия с дистальной окклюзией СМА (из Warlow С. et al., 1998).

Какие допплерографические признаки диссекции МАГ? При УЗДГ это из­менение гемодинамики по сонным и/или позвоночным артериям на стороне поражения с признаками характерными для стеноза или окклюзии сосуда. При цветовой допплеровской сонографии уже можно наблюдать характерные признаки расслоения: неравномерное стенозирование, утолщение стенки ар­терии с гипоэхогенной интрамуральной гематомой и неравномерное, распро­странение сужение просвета, заканчивающееся дистально локализованной окклюзией, так называемая конусовидная закупорка, получившая в ангиогра­фии название «симптома струны». Просвет может содержать гипоэхогенные структуры или другие включения различной эхогенности; иногда возможно получить при ЦДС изображение диссекционной мембраны, которая делит про­ свет на истинный и ложный. При исследовании кровотока выявляют локаль­ное или общее изменение допплеровского спектра частот, характерное для стеноза или окклюзии. ЦДС позволяет в динамике определять длительность антикоагулянтной терапии, так как реканализация при диссекции может на­ступить только через несколько недель или месяцев [89].

Итак, завершая главу о диагностических возможностях ультразвука при ис­следовании сосудов шеи и головы, ещё раз подчеркнем и повторим простую и общеизвестную истину, что врач ультразвуковой диагностики, овладев совре­менными методиками УЗИ, не должен останавливаться в развитии и думать, что всё знает, а продолжать каждый день совершенствовать свои навыки и приёмы, впитывая всё новое, что появляется в ультразвуковых исследованиях сосудистой системы, творчески подходить к исследованию каждого больного.

ГЛАВА 4

УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ЦЕРЕБРОВАСКУЛЯРНЫХ НАРУШЕНИЙ У НОВОРОЖДЕННЫХ ДЕТЕЙ

Церебральные повреждения у новорожденных детей нередко бывают не только причиной развития критических состояний в раннем неонатальном периоде и формированием различных синдромов перинатальной энцефало­патии (ПЭП), но и нередко определяют жизненный прогноз. В детской невро­логии традиционно считалось, что поражения головного мозга сосудистого генеза крайне редки. Однако в последние годы внедрение в клиническую практику ультразвуковых методов исследования показало, что истоки сосуди­стой патологии взрослых нередко лежат в детстве, а многие из них в перина­тальном периоде. По современным данным, до 70-80% заболеваний нервной системы, приводящих к инвалидизации и дезадаптации детей, обусловлены перинатальными факторами [1-4].

Ранняя нозологическая диагностика поражений головного мозга у новорож­денных детей затруднена в связи со сходством клинических неврологических проявлений при различных патологических состояниях, что связано с анатоми­ческой и функциональной незрелостью нервной системы и неспецифической ответной реакцией мозга на разнообразные внутриутробные патологические процессы. Среди церебральных поражений, являющихся причиной развития перинатальной энцефалопатии у детей первого года жизни, на сегодняшний день выделяют гипоксически-ишемические нарушения, внутричерепные кро­воизлияния и токсико-инфекционные поражения. Ишемия мозга и внутриче­репные кровоизлияния могут сочетаться, а инфекционные поражения могут сопровождаться как кровоизлияниями, так и ишемией,

Нейросонография (НСГ) - раздел ультразвуковой диагностики, занимающий­ся исследованием головного мозга у новорожденных детей, в настоящее время является неотъемлемой частью традиционного обследования в неонатологии и перинатальной неврологии без которого не обходится ни один осмотр дет­ского невролога и/или неонатолога Методика безвредна может применяться многократно, позволяет оценить структуры головного мозга состояние ликворных путей и выявить различные патологические изменения (кровоизлияния и ишемические поражения, врожденные аномалии развития, изменения голов­ного мозга при инфекции) НСГ позволяет определять морфологический суб­страт неврологических нарушений, возникающих в перинатальном периоде и в корне изменила мнение неврологов о частоте сосудистой патологии мозга у новорожденных детей [5-9] Нередко при нормальной ультразвуковой карти­не головного мозга имеет место выраженная неврологическая симптоматика, в основе которой лежат нарушения мозгового кровообращения. Отмечено, что 40-60% детей имеют неврологические расстройства сосудистого генеза

Использование эффекта Допплера позволило проводить неинвазивное иссле­дование кровотока в сосудах головного мозга, так как его нарушения являются основной причиной перинатальных геморрагически-ишемических поражений мозга.

Нейросонографию у новорожденных проводят в родильном доме, в от­делениях патологии новорожденных и выхаживания недоношенных детей, при этом используются портативные приборы. Сканирование мозга у детей, которые находятся в тяжелом состоянии (в палате интенсивной терапии или реанимации), проводят в кувезах. Тяжесть состояния не является противопо­казанием для проведения НСГ, Специальной медикаментозной подготовки и анестезии не требуется. Если в распоряжении врача имеется только стационарный сканер в детской поликлинике, осмотр проходит в назначенное время в кабинете ультразвуковых методов исследования, в родильном доме только после специальной санитарной обработки помещения и прибора (согласно санэпидрежиму). Скрининговое ультразвуковое исследование необходимо про­вести каждому ребенку при выписке из родильного дома, далее его повторяют в 1 месяц жизни, когда ребенка впервые приносят в детскую поликлинику на прием к педиатру, детскому неврологу. Следующую НСГ выполняют по пока­заниям в зависимости от клинической симптоматики или для оценки динамики лечения (табл.20).

Для проведения НСГ у новорожденных и детей раннего возраста исполь­зуют ультразвуковые аппараты, работающие в режиме реального времени, датчики с частотой сканирования от 3 5 до 14 МГц. Для новорожденных и детей до трех месяцев жизни оптимальным является датчик 7,5 МГц, в воз­расте от 3-х месяцев и старше - 3 5-5 МГц, после 9 месяцев, когда боль­шой родничок прикрыт мембранозной структурой и/или полностью закрыт - 2-3,5 МГц. При использовании линейных датчиков 7,5-10 МГц возможна детальная оценка передних отделов субарахноидального пространства.

Таблица 20. Абсолютные показания к проведению нейросонографии.

Возраст

новорожденные

1 месяц жизни

- гестационный возраст менее 36 недель

- гестационный возраст менее 36 недель;

- масса тела при рождении менее 2800 г;

- вес при рождении менее 2800 г

- оценка по шкале Апгар на 5 минуте

- наличие клинических признаков

менее 7 баллов,

поражения нервной системы;

- клинические признаки поражения ЦНС

- множественные стигмы

- множественные стигмы дисэмбрио-

дисэмбриогенеза;

генеза;

- указание в анамнезе на хроническую

- синдром дыхательных расстройств.

внутриутробную гипоксию и/или

- инфекционные заболевания у матери

асфиксию в родах

и ребенка


- ухудшение состояния перевод


в отделение реанимации.


Триплексный режим сканирования в реальном времени является оптимальным, поскольку позволяет исследователю вне зависимости от эмоционального состояния ребенка получить за короткий временной отрезок необходимую информацию на экране монитора ультразвукового прибора.

Эталоном гиперэхогенности в нормальной ультразвуковой анатомии голов­ного мозга являются кости черепа, сосудистые сплетения боковых желудочков, анэхогенности - ликворосодержащие структуры (желудочки мозга, цистерны).



1. Методика нейросонографии

Стандартную НСГ проводят через большой (передний) родничок, на ко­тором располагают ультразвуковой датчик для получения изображений во фронтальной (коронарной), сагиттальной и парасагиттальных плоскостях. При расположении датчика строго по коронарному шву получают сечения во фронтальной плоскости, далее, поворачивая датчик на 90°, выводят сечения в сагиттальной и парасагиттальных плоскостях. Путем изменения наклона дат­чика вперед - назад, вправо - влево, последовательно получают ряд сечений для оценки структур правого и левого полушарий. Аксиальную плоскость (ис­следование через височную кость) используют в редких случаях, когда необхо­дима более детальная оценка дополнительных патологических образований, в частности опухолей, ее нередко применяют как вариант транскраниального сканирования у детей после закрытия родничка (после 9-12 месяцев (рис. 80). Дополнительные роднички (задний, боковые) используют в единичных слу­чаях, поскольку у здорового доношенного ребенка они в норме уже закрыты. Оценка структур задней черепной ямки через большое затылочное отверстие может быть затруднена из-за тяжести состояния новорожденного ребенка.

При НСГ проводят качественную оценку состояния ликворосодержащих об­разований (желудочковой системы мозга, цистерн, субарахноидального про­странства, полости прозрачной перегородки и полости Верга); перивентрикулярных структур; крупных церебральных сосудов и хориоидальных сплетений; зрительных бугров и базальных ядер; стволовых структур и образований зад­ней черепной ямки (мозжечка), костей черепа.

Для получения их изображения используют серию ультразвуковых сечений во фронтальной (Ф) и сагиттально-парасагиттальной (С) плоскостях.

Рис. 80. Плоскости сканирования и схемы сечений в них:

А-Е коронарная плоскость Ж сагиттальная плоскость 3-K парасагиттальная плоскость Л-Н аксиальная плоскость

а - через лобные доли: б - через передние рога боковых желудочков; в - через межжелудочковое отверстие (Монро) и третий желудочек; г - через тела боковых желудочков; д - через треугольник бокового желудочка; е - через затылочные доли мозга; ж - срединное сагиттальное сечение; з - парасагиттальное сечение через каудоталамическую вырезку; и - парасагиттальное сечение через боко­вой желудочек; к - парасагиттальное сечение через Рейелев островок; л - на уровне ножек мозга; м - в проекции третьего желудочка и зрительных бугров; н - на уровне тел боковых желудочков.

Ф-1. Сечение через лобные доли. В нем костные образования представ­лены яркими гиперэхогенными структурами лобной, решетчатой и костями, образующими орбиты. Отчетливо видны межполушарная щель и серповидный отросток в виде гиперэхогенной, срединной структуры, разделяющей мозг на правое и левое полушария. Латеральнее щели, с двух сторон определяют об­ласти умеренно повышенной эхогенности - полуовальные центры.

Ф-2. Сечение через передние рога боковых желудочков. По обе сторо­ны от межполушарной щели выявляют тонкие анэхогенные структуры перед­них рогов боковых желудочков, разделенные прозрачной перегородкой. Серп мозга расположен срединно над мозолистым телом, которое визуализируют в виде гипоэхогенной горизонтальной линии, отграниченной крышей боковых желудочков и прозрачной перегородкой. Над мозолистым телом отмечают пульсацию передних мозговых артерий. Хвостатые ядра имеют несколько повышенную эхогенность и локализуются симметрично под нижними стенками боковых желудочков. Гиперэхогенные костные структуры представлены те­менными костями и крыльями клиновидной кости.

Ф-3. Сечение на уровне межжелудочковых отверстий (отверстий Мон­ро) и III желудочка. В этом сечении передние рога боковых желудочков вы­являют в виде симметрично расположенных узких анэхогенных структур. При движении датчика вперед и назад визуализируют линеиные анэхогенные меж­желудочковые отверстия, связывающие боковые и III желудочек, последний определяется как тонкая вертикально расположенная, анэхогенная полоска между зрительными буграми. Слева и справа под нижней стенкой передних оогов боковых желудочков выявляют эхокомплекс хвостатого ядра (nucleus са- udatus), ниже - покрышку (putamen) и бледный шар (globus palidum). Латераль­ные борозды визуализируют в виде симметрично расположенных латераль­ных структур Y-образной формы, в которых при исследовании в режиме реаль­ного времени видна пульсация средних мозговых артерий. Над мозолистым телом, перпендикулярно к межполушарной щели, определяют эхопозитивные линейные структуры поясной борозды. В паренхиме правого и левого полуша­рий мозга отчетливо видны гиперэхогенные изогнутые извилины гиппокампа. Между ними пульсируют сосуды артериального круга большого мозга (виллизиева круга) Костные структуры представлены гиперэхогенными теменными и височными костями.

Ф-4. Сечение через тела боковых желудочков. В этом сечении визуали­зируют анэхогенные тела боковых желудочков, расположенные по обе сторо­ны от межполушарной щели Мозолистое тело представлено гипоэхогенной структурой по средней линии, над которой определяют пульсацию передних мозговых артерий. На дне боковых желудочков располагаются гиперэхоген­ные сосудистые сплетения, вертикально визуализируют ствол мозга и IV же­лудочек. Между извилинами гиппокампа и наметом мозжечка расположены нижние (височные) рога боковых желудочков, просвет которых в норме не виден. Рядом со зрительными буграми определяют хвостатые и базальные ядра (покрышка, бледный шар). Латеральные борозды визуализируют как симметричные Y-образные структуры в средней черепной ямке. В задней че­репной ямке выявляют намет и червь мозжечка повышенной эхогенности, гемисферы мозжечка менее эхогенны; большая цистерна мозга, расположен­ная под мозжечком - анэхогенна.

Ф-5. Сечение через треугольник боковых желудочков. На эхограмме полость боковых желудочков частично или полностью заполнена гиперэхогенными, симметричными сосудистыми (хориоидными) сплетениями, которые в норме однородны, имеют четкий, ровный контур. Вокруг сосудистых сплете­ний видна небольшая анэхогенная полоска ликвора в боковых желудочках. Допустимая асимметрия сплетений составляет 3-5 мм. Межполушарная щель расположена срединно в виде гиперэхогенной линейной формы структуры. В задней черепной ямке определяют червь и намет мозжечка.

Ф-6. Сечение через затылочные доли. Четко визуализируют гиперэхогенные теменные и затылочные кости. Срединно расположенная тонкая линей­ная структура представляет межполушарную щель и серповидный отросток твердой мозговой оболочки. В паренхиме затылочных долей мозга виден рисунок извилин и борозд.

Для получения срединносагиттального сечения (С-1) необходимо датчик расположить строго в сагиттальной плоскости. Сечения в парасагиттальной плоскости (С 2-4) получают, последовательно проводя наклон на 10-15° (се­чение через каудо-таламическую вырезку), 15-20° (сечение через боковой желудочек) и 20-30° (сечение через «островок») от сагиттальной плоскости сканирования в правом и левом полушариях головного мозга.

С-1. Срединное сагиттальное сечение. Гиперэхогенные костные структу­ры представлены решетчатой и клиновидной костями, задняя черепная ямка отграничена затылочной костью. Мозолистое тело визуализируется в виде ду­гообразной структуры пониженной эхогенности и состоит из колена, ствола и валика. В верхнем крае его, по ходу борозды мозолистого тела, определяют пульсацию ветви передней мозговой артерии - перекаллезной артерии. Над мозолистым телом расположена поясная извилина, под ним - анэхогенные полости прозрачной перегородки и Верге, которые могут быть разделены тонкой гиперэхогенной полоской. В большинстве случаев эти анатомические структуры четко видны у недоношенных детей. Ill желудочек - анэхогенный, треугольной формы, обращен верхушкой к гипофизарной ямке. Его форма обусловлена наличием инфундибулярного и супраоптического отростков. Видны основные цистерны мозга: межножковая, четверохолмия, церебромедуллярная. С межножковой цистерной граничит задняя стенка гипоталамического кармана. Высокий уровень эхогенности этой цистерны обусловлен множеством ветвей базилярной артерии и септ сосудистой оболочки моз­га. Кзади от межножковой цистерны расположены ножки мозга пониженной эхогенности, в толще которых находится водопровод, последний в норме практически не виден. Ниже и кпереди определяют область моста, представ­ленную зоной повышенной эхогенности. Анэхогенный, треугольной формы IV желудочек находится под мостом, его вершина вдается в гиперэхогенный червь мозжечка. Между нижней поверхностью червя мозжечка, задней по­верхностью продолговатого мозга и внутренней поверхностью затылочной кости располагается анэхогенная большая цистерна (cisterna magna). В па­ренхиме мозга визуализируют поясную, шпорную и затылочно-височную бо­розды высокой эхогенности. Четко видна пульсация передней, средней, зад­ней и базилярной артерий.

С-2. Сечение через каудо-таламическуто вырезку. На эхограмме видна каудо-тапамическая вырезка, отделяющая головку хвостатого ядра от зри­тельного бугра.

С-3. Сечение через боковой желудочек мозга. При исследовании визуа­лизируют анэхогенные отделы бокового желудочка передний, задний, нижний рога, тело и треугольник, окружающие зрительный бугор и базальные ядра. В полости бокового желудочка расположено однородное гиперэхогенное со­судистое сплетение, имеющее ровный, овальный контур. В переднем роге сосудистое сплетение отсутствует. В заднем роге нередко отмечают его утол­щение («glomus») Вокруг желудочка, в перивентрикулярной области отмечают умеренное повышение эхогенности с обеих сторон

С-4. Сечение через «островок». Срез проходит через анатомическую область «островка», в паренхиме которого видны гиперэхогенные структуры латеральной и мелких борозд.

Особенностью мозга недоношенных детей является визуализация полости прозрачной перегородки и полости Верге. Также у новорожденных, рожденных на 26-28 неделе гестации, визуализируется широкое субарахноидальное про­странство. У недоношенных - 26-30 недель гестации - латеральная (Сильвиева) борозда представлена комплексом повышенной эхогенности, напоминаю­щим форму треугольника или «флага» за счет недостаточно сформированных структур мозга, разделяющих лобную и височную доли. У недоношенных до 34-36 недель гестационного возраста в перивентрикулярной области определяют симметричные зоны повышенной эхогенности (перивентрикулярный оре­ол) что связано с особенностями кровоснабжения данной зоны [10, 11] Из-за различных темпов созревания мозга и желудочковой системы относительные размеры боковых желудочков у недоношенного ребенка. как и у плода, значи­тельно больших размеров, чем у зрелого доношенного новорожденного.

У детей после первого месяца жизни эхографическая характеристика нор­мальных анатомических структур мозга зависит, прежде всего, от гестацион­ного возраста при его рождении. У детей старше 3-6 месяцев в коронарной плоскости нередко видна «расщепленная» межполушарная щель. Величина большой цистерны после 1 месяца жизни не должна превышать 3-5 мм. Если размеры цистерны с рождения остаются более 5 мм или увеличиваются, не­обходимо провести МРТ для исключения патологии задней черепной ямки и, прежде всего, гипоплазии мозжечка.

При измерении желудочков мозга (вентрикулометрии) наиболее стабиль­ными являются размеры переднего рога (глубина 1-2 мм) и тела (глубина не более 4 мм) бокового желудочка Передние рога измеряют в коронарной плоскости в сечениях через передние рога, межжелудочковые отверстия, из­мерение тела проводят в срезе через тела боковых желудочков. Ill желудочек измеряют в коронарной плоскости в срезе через межжелудочковое отверстие и составляет 2-4 (2,0 ± 0,45) мм. Оценка размеров IV желудочка затруднена, обращают внимание на его форму, структуру и эхогенность, которые могут зна­чительно изменяться при аномалиях развития головного мозга

.

2. Технология допплеровского исследования головного мозга у детей


В настоящее время в неонатологии применяют дуплексные допплеровские системы, которые позволяют в ультразвуковом срезе головного мозга визуализировать сосуд, установить в его просвете контрольный объем и по­лучить допплерограмму, отражающую кровоток в данном сосуде. Ультразву­ковые приборы с цветовым (энергетическим) допплеровским картированием (ЦДК) позволяют выбрать оптимальную позицию для размещения контроль­ного объема в крупных мозговых артериях для измерения скорости с мини­мальной погрешностью, а также получить изображение венозных сосудов мозга. Преимущество технологии цветового допплеровского картирования по энергии (ЭДК) - относительная независимость от угла инсонации, а также от скорости и направления потока. Существенное повышение информационных возможностей имеет метод трехмерной реконструкции, который дает возмож­ность получить представление о пространственном расположении и форме сосудов. Для более качественной характеристики кровотока, особенно при низкоскоростных показателях, применяется метод B-flow [12-15].

В неонатологии наиболее употребим индекс резистентности, который определяет периферическое сосудистое сопротивление. Индекс достаточно информативен, поскольку не зависит от диаметра сосуда и величины угла ин­сонации. Для обеспечения стандартных условий проведения допплеровского исследования необходимо придерживаться следующих правил:

  1. Исследование проводить при условии сохранения покоя новорожден­ного, желательно в состоянии физиологического сна, через 1-1,5 часа после кормления, с сохранением оптимальной температуры тела и режимов венти­ляции.
  2. Использовать фильтр низких частот (100 Гц).
  3. Размеры контрольного объема составляют 2-3 мм, что позволяет пол­ностью перекрыть просвет сосуда и избежать наложения сигналов от близко расположенных сосудов.
  4. Исследование проводить при минимальных значениях угла инсонации
  5. Выбирать наиболее прямолинейные участки сосуда, дальше от бифурка­ций для сохранения ламинарного потока крови.

Допплерографическое исследование кровотока проводят в наиболее круп­ных артериях головного мозга: внутренних сонных, передних, средних, зад­них и основной, которые определяются в виде пульсирующих эхопозитивных структур. Применение режима ЦДК и/или ЭДК значительно упрощают поиск и визуализацию артерий.

Передняя мозговая артерия. Самая удобная и простая позиция для её обнаружения - сагиттальный срез через большой родничок. Обычно правая и левая передние мозговые артерии расположены очень близко друг к другу, что не позволяет различить их как отдельные сосуды. Раздельно эти артерии мож­но увидеть, применяя режим ЭДК (рис 81) Для получения показателей крово­тока контрольный объем устанавливают перед коленом мозолистого тела или в проксимальной части артерии перед её изгибом вокруг этой структуры, при этом угол между осью сосуда и ультразву­ковым лучом минимальный.

Внутренняя сонная артерия (дистальный участок). Для регистрации кро­вотока используют вертикальную часть сосуда после его выхода из каротидного канала на уровне турецкого седла, так как далее, над уровнем переднего клиновид­ного отростка, она делится на переднюю и среднюю мозговые артерии.

Основная артерия. Исследуют в сре­динном сагиттальном срезе на передней поверхности моста или в коронарной плоскости в нескольких миллиметрах за местом обнаружения внутренней сонной артерии.

Средняя мозговая артерия. Основ­ным ориентиром в поиске артерии служит латеральная борозда на границе лобной и височной долей. Наиболее удачный угол её инсонации достигается при акси­альном подходе.

Исследование всех вышеперечислен­ных артерий у новорожденного ребенка не­редко затруднено из-за его беспокойства, плача и/или тяжелого реанимационного состояния ребенка. В качестве скрининга допустимо пользоваться данными, полу­ченными только с передней мозговой артерии, поскольку в норме углонезависимые параметры незначительно отличаются в вышеперечисленных сосудах. У новорожденных в норме не выявляется асимметрия показателей кровотока в магистральных артериях правого и левого полушарий головного мозга.

Рис. 81. Транскраниальное цветовое дуплексное сканирование передней мозговой артерии.

Рис. 82. Трехмерная реконструкция в режиме ЦДК сосудов виллизиева круга.

Используя приборы с функцией ЭДК в коронарной плоскости, можно по­лучить полную картину артериального круга большого мозга, включая сред­ние, задние соединительные, задние артерии и проксимальные части обеих передних мозговых артерий (рис 82). При проведении допплерографического обследования необходимо помнить, что в строении сосудистой системы мозга есть индивидуальные различия. Поэтому не существует абсолютных нор­мативов показателей линейной скорости кровотока (ЛCK) по интракрани- альным артериям, хотя Н. Bode и дает развернутую таблицу этих показате­лей у детей от рождения до 18 лет [16]. Индивидуальные особенности имеют также череп и размеры большого родничка. Поэтому абсолютные показате­ли скоростей рекомендуется сравнивать в динамике у одного ребёнка, полученные одним и тем же исследователем, на одном и том же приборе. Более достоверными оказываются независимые от угла показатели индексов резистентности и пульсации (ИР, ИП).

Рис. 84. Транскраниальное цветовое дуплексное сканирование верхнего сагиттального синуса в ре­жиме B-flow.

Вены мозга. Хотя получение сигналов кровотока по крупным мозговым ве­нозным коммуникациям новорожденных возможно и при использовании спек­трального дуплексного сканирования, ЦДК значительно облегчает их обследо­вание. При использовании режима ЭДК можно визуализировать через боль­шой родничок, в сагиттальной плоскости, под мозолистым телом, вдоль крыши III желудочка две большие внутренние мозговые вены, сливающиеся в вену Галена, которая не всегда располагается строго срединно, а отклонена чаще вправо (рис. 83). Далее по средней линии над мозжечком - прямой синус; сразу под костями черепа и большим родничком - верхний сагиттальный синус (рис. 84). Крайне редко обнаруживают нижний сагиттальный и попе­речный синусы. Оценка кровотока возможна также в венах головки хвостатого ядра и таламо-стриарных венах, которые визуализируют в парасагиттальной плоскости сканирования.




3. Ультразвуковая семиотика сосудистых нарушений


Среди неврологической патологии у новорожденных значительное место занимают расстройства мозговой гемодинамики в виде геморрагических и ишемических изменений, которые по частоте и локализации зависят от выра­женности морфофункциональной незрелости центральной нервной системы и несовершенства механизмов ауторегуляции мозгового кровотока [17-20]. Ге­моррагические и ишемические поражения головного мозга можно наблюдать в разных комбинациях (таблица 21).

Рис. 83. Транскраниальное цветовое дуплексное сканирование вены Галена.

Из всех перечисленных в таблице 21 геморрагически-ишемических поражений головного мозга наиболее распространенными сосудистыми поражениями, достоверно определяемыми при НСГ, являются периинтравентрикулярные кровоизлияния, перивентрикулярная и субкортикальная лейкомаляции. Они представляют серьезную проблему в неонатологии, поскольку являются одной из главных причин летальных исходов и психоневрологических нарушений у новорожденных, особенно недоношенных детей. Хотя мозг недоношенных новорожденных более устойчив к действию гипоксии, цереброваскулярные повреждения у них встречаются значительно чаще за счет большей уязвимости сосудистой системы, имеющие анатомо-физиологические особенности в разные сроки гестационного возраста.

Таблица 21. Нарушения мозгового кровообращения у новорожденных детей.

Геморрагические

Ишемические

- Пери-интравентрикулярные

- перивентрикулярная лейкомаляция

кровоизлияния

- субкортикальная лейкомаляция

- Субарахноидальное кровоизлияние

- парасагиттальный некроз

- субдуральное кровоизлияние

- поражение зрительных бугров и базальных

- внутримозговое (очаговое;

ганглиев

кровоизлияние

- инфаркты головного мозга

- кровоизлияние в зрительный бугор

- очаговые ишемические поражения области

- кровоизлияние в сосудистое

ствола и мозжечка

сплетение бокового желудочка


- кровоизлияние в мозжечок


Известно, что кортикальные и субкортикальные отделы мозга с 24 до 36-37 недель внутриутробного развития хорошо кровоснабжаются лептоменингеальной эмбриональной сосудистой сетью, что и предохраняет эти структуры от повреждений у преждевременно рожденных детей. Наболь­ший дефицит кровоснабжения испытывает перивентрикулярная зона (бе­лое вещество мозга, лежащее выше боковых желудочков на 4-5 см), со­стоящая из нисходящих кортикальных путей. Глубокие слои перивентрикулярного белого вещества являются зоной смежного кровоснабжения между передней, средней и задней мозговыми артериями. Сосудистые анастомо­зы в эти сроки гестации слабо развиты, и поэтому нарушение тока крови по глубоким артериям у маловесных новорожденных вызывает снижение перфузии мозговой ткани - перивентрикулярную ишемию и развитие перизентрикулярной лейкомаляции.

Основным источником перивентрикулярных кровоизлияний (ПВК) яв­ляется терминальный матрикс (ГМ). функционирующий в мозге с эмбрио­нального периода Максимально эта структура представлена у плодов в 12-16 недель гестации. Усиленно развиваясь до 6-го месяца внутриутроб­ной жизни, она в дальнейшем претерпевает инволюцию и к 32-и неделе гестации практически перестает существовать ГМ расположен ниже и латеральнее эпендимы выстилающей дно бокового желудочка и находится непосредственно над головкой и телом хвостатого ядра. ГМ - важнейшая структура мозга, поставляющая нейрональный и глиальный строительный материал для коры и подкорковых ганглиев в процессе раннего онтогенеза. Эта структура кровоснабжается в основном из бассейна передней мозго­вой артерии, однако ее незрелые сосуды с широкими просветами не имеют базальной мембраны и мышечных волокон. В этой зоне мало поддержи­вающей стромы повышена фибрилолитическая активность. Эти факторы способствуют повышенной ранимост и сосудов ГМ, особенно у детей с экс­тремально низкой массой тела. В основе ПВК лежит срыв ауторегуляторных возможностей мозгового кровотока, т. е. способности поддерживать по­стоянство кровенаполнения мозга независимо от колебаний системного АД. ПВК могут быть изолированными (субэпендимальными), распространяться в желудочки (внутрижелудочковые) с вовлечением перивентрикулярной парен­химы (перивентрикулярные) головного мозга за счет развития вторичного ге­моррагического инфаркта в перивентрикулярной области [21, 22].

В основу классификации положены степень распространенности кровоиз­лияния и реакция (расширение) желудочковой системы. В своей работе мы используем классификацию L. Papille et al. [5], которая подразумевает четыре степени кровоизлияния: I степень - изолированное субэпендимальное кровоиз­лияние (субэпендимальная гематома), II степень - распространение субэпендимального кровоизлияния в полость бокового желудочка, без его расширения в остром периоде, III степень - массивное внутрижелудочковое кровоизлияние с расширением боковых желудочков, IV степень - сочетание внутрижелудочкового кровоизлияния и геморрагического перивентрикулярного инфаркта.

По нашему мнению, она наиболее точно отражает локализацию и степень распространения кровоизлияния, учитывает изменение размеров желудочков, является наиболее простой и удобной для практического применения.

При динамическом ультразвуковом наблюдении за новорожденными высокого риска отмечено, что подавляющее большинство ПВК возникают и развивается на первой неделе жизни, преимущественно в возрасте от 24 до 72 часов после рождения. Частота выявления ПВК у обследованных нами детей представлены в таблице 22. У маловесных детей в 15% случаев кровоизлияния возникают в более поздние сроки, после второй недели жиз­ни. Если ПВК возникает позже, оно почти всегда имеет доброкачественное течение и возможность осложнений при этом невелика. Отмечают случаи внутриутробной диагностики ПВК.

Таблица 22. Частота выявления ПВК по дням жизни при первичном обследовании

Сутки жизни

ПВК I ст.

ПВК II ст.

ПВК III ст.

ПВК IV ст.

Итого

%

1

7

-

12

1

20

15

2

13

1

6

2

22

17

3

8

1

7

-

15

12

4

6

1

1

-

8

6

5-7

12

5

5

3

25

9

8-14

16

3

3

-

22

17

после 15

13

2

3

-

18

14

итого

75

12

37

6

130


%

57,7

9,2

28,5

4,6


100

3.1. Эхографическая характеристика ПВК

ПВК I степени (субэпендимальное кровоизлияние). Субэпендимальную гематому визуализируют в виде гиперэхогенного округлого образования с четкими контурами в области головки хвостатого ядра, каудоталамической вырезки или межжелудочкового отверстия (рис 85). Увеличения размеров бо­кового желудочка при этом кровоизлиянии не отмечают. Изменение формы бо­кового желудочка на стороне кровоизлияния возможно при гематоме больших размеров.

ПВК II степени. Наряду с гиперэхогенными участками в области головки хвостатого ядра или межжелудочкового отверстия, в полости еще нерасширенного бокового желудочка, нередко с обеих сторон, определяют дополни­тельные гиперэхогенные структуры, которые связаны с сосудистыми сплете­ниями и деформируют их (рис. 86). При этом отмечают исчезновение каудоталамической вырезки за счет дополнительных эхосигналов от сгустка крови. Наличие расширенных, асимметричных, с неровными контурами глыбчатых сосудистых сплетений, позволяет диагностировать ПВК II степени.

ПВК III степени. Гиперэхогенные структуры (сгустки крови) наблюдают в расширенных боковых желудочках, в 85% случаев они могут быть с двух сторон. В наиболее тяжелых случаях образуются сгустки, которые повторяют форму желудочков мозга (тампонада). В III и IV желудочках сгустки выявляют значительно реже (рис. 87).

Рис. 85. ПВК I ст. Субэпендимальная гематома.

Рис. 86. ПВК II ст. Субэпендимальная гематома, ис­чезновение каудо-таламической вырезки, деформа­ция сплетения и тромб на нем.

ПВК IV степени. Тромб, образовав­шийся в боковом желудочке при ПВК III степени, может явиться причиной на­рушения венозного оттока через ветви терминальной вены, расположенной перивентрикулярно. Это приводит к веноз­ному инфаркту, что и является основным фактором в развитии перивентрикулярных поражений. Это кровоизлияние характе­ризуется наличием внутрижелудочкового сгустка крови, расширения желудочков и геморрагического венозного инфаркта в перивентрикулярной зоне, представлен­ного гиперэхогенным участком с округлой формы четкими контурами (рис. 88). Последний может быть расположен над передним рогом, телом или около заднего рога бокового желудочка. ПВК IV степени в 96-98% случаев одностороннее. В 15-23% наблюдений отмечают нарастание кровоизлияния от субэпендимального до паренхиматозного в те­чение первой недели жизни.

При динамическом сканировании (ежедневно на первой неделе жизни, далее 1 раз в неделю после 7 дня жизни) ПВК I степени сохраняется до двух-трех месяцев жизни, меняясь по структуре и эхогенности и уменьшаясь в размерах. В 52% гематома бесследно исчезает, или на ее месте, в 48% слу­чаев, в течение 2-4 недель, образуется субэпендимальная псевдокиста (СК), особенностью которой является отсутствие субэпендимальной выстилки (рис. 89). Как правило, СК редуцируется к 6-9 месяцам жизни.

Рассасывание внутрижелудочковых сгустков крови после ПВК II и особен­но III степени происходит постепенно, чаще в течение 5-6 недель (рис. 90). В области паренхиматозного кровоизлияния при ПВК IV степени в 75-82% случаев на 24-36 сутки жизни образуется порэнцефалическая псевдокиста, связанная с полостью бокового желудочка (рис. 91).

Рис. 89. Субэпендимальная псевдокиста после ПВК I ст.

Рис. 88. ПВК IV ст. Тромбы в расширенных боковых и третьем желудочках, венозный геморрагический инфаркт в перивентрикулярной области над перед­ним рогом.

Наиболее характерным осложнением ПВК III-IV степени является расширение боковых желудочков, выраженность и ча­стота которого определяется тяжестью перенесенного патологического процесса. Субкомпенсированная дилатация развива­ется в течение 1-3 недель и наблюдается у 48% детей с ПВК III степени. После ПВК II степени в отдельных случаях наблюдают умеренное персистирующее расширение боковых желудочков за счет тел и задних рогов без значительного увеличения в ди­намике. Обычно к моменту выписки ребен­ка из стационара можно сказать, было ли расширение желудочков транзиторным, персистирующим или прогрессирующим с развитием внутренней гидроцефалии. О полной или частичной окклюзии судят по расширению вышележащих отделов ликворной системы (рис 92)

Перивентрикулярнал лейкомаляция (ПВЛ) - ишемический инфаркт белого ве­щества головного мозга вокруг наружных углов боковых желудочков. До недавнего времени диагноз ПВЛ являлся заключе­нием только патоморфологов поскольку клинической симптоматики, указываю­щей на поражение перивентрикулярной области у детей раннего возраста, не су­ществует. Патоморфологически при ПВЛ обнаруживают мелкие участки размягчен­ного вещества мозга кпереди от передних рогов, вблизи латеральных углов боковых желудочков и латеральнее задних рогов. В одних случаях через несколько недель после ишемического инсульта происходит кальцификация и глиоз, оставляющие «перивентрикулярный шрам», в других образуются единичные или множествен­ные полости (псевдокисты), которые с Бременем могут спадаться и ведут к вторичному расширению желудочков и субарахноидальною пространства. В 25% случаев ПВЛ сочетаемся с очаговы­ми кровоизлияниями. В 25% наблюдений имеют место вторичные кровоизлияния в область некротизированной ткани с об­разованием геморрагических инфарктов, а иногда и ПВК [23-25].

Рис. 91. Динамика ПВК IV ст.: декомпенсированная внутренняя гидроцефалия за счет расширения бо­ковых желудочков, порэнцефалическая псевдокиста над передним рогом

Рис 92. Динамика ПВК III ст. выраженное расшире­ние боковых и третьего желудочков мозга.

Рис. 93. Перивентрикулярная лейкомаляция. острая фаза (выраженный ореол повышенной эхогенности вокруг боковых желудочков).

На эхограмме в коронарной и парасагиттальной плоскостях острая (начальная) фаза ПВЛ характеризуется значительным повышением эхогенности перивентрикулярных зон с обеих сторон, более выра­женным в области тел и задних рогов боко­вых желудочков (рис 93), Реже отмечают повышение эхогенности над передними рогами. Нередко пораженный участок изоэхогенен с сосудистым сплетением и отделен от бокового желудочка только полоской ликвора ПВЛ носит симметрич­ный, т. е. всегда двухсторонний характер. Ультразвуковой диагноз на этой стадии сложен, так как повышение эхогенности может быть обусловлено особенностями васкуляризации и неполной миелинизацией перивентрикулярных зон у недоношен­ных новорожденных. Наиболее вероятно развитие ПВЛ, если при повторном ис­следовании через 10-14 дней сохраняется выраженная эхогенность в перивентрику­лярных областях. В дифференциальной диагностике острой фазы ПВЛ и нормального ореола повышенной эхогенности помогает спектральная допплерография.

Поздней эхографической стадией ПВЛ является кистозная дегенерация, развивающаяся на месте высокой эхогенности. Кисты не имеют эпителиаль­ной выстилки, возможно их слияние и образование более крупных полостей. При этом часто наблюдают минимальное и/или умеренное расширение желу­дочковой системы, преимущественно боковых желудочков за счет передних рогов и тел (рис. 94). Далее, в течение 6-8 недель, кисты спадаются, замеща­ются рубцовой тканью и вызывают вторичную атрофию вещества головного мозга. При атрофии боковые желудочки не теряют свои обычные очертания, но становятся более округлыми в области передних рогов и тел. При этом не отмечают эхографических признаков окклюзии ликворных путей.

Субкортикальная лейкомаляция (СКЛ) возникает вследствие нарушения кровоснабжения подкорковых структур лептоменингеальными сосудами в по­следнем триместре беременности [26, 27]. На эхограммах в начальных стади­ях наблюдают отек мозгового вещества, который характеризуется диффузным повышением эхогенности тканей головного мозга и снижением (отсутствием) пульсации мозговых сосудов. В дальнейшем, как правило в течение двух не­дель, на фоне отека развиваются очаги усиления эхогенности без четких кон­туров. К концу месяца в веществе головного мозга формируются множествен­ные, мелкие, паренхиматозные кисты. При этом незначительно расширяется желудочковая система и нередко субарахноидальное пространство.



3.2. Изменения гемодинамики мозга, связанные с ростом и развитием ребенка

Рис. 94. Перивентрикулярная лейкомаляция, ки­стозная фаза (множественные псевдокисты в пери- вентрикулярной области).

Показатели церебрального кровотока здорового новорожденного опреде­ляются, прежде всего, гестационным возрастом и наличием (или отсутстви­ем) гемодинамически значимого функционирующего артериального протока. Персистенция последнего сопровождается сбросом крови в малый круг кро­вообращения с обеднением кровотока в сосудах мозга, что характеризуется низкой диастолической скоростью, а иногда и изменением систолической скорости. В норме с увеличением гестационного, постнатального возраста и веса на протяжении первых месяцев жизни отмечают постепенное повышение показателей ЛСК, снижение ИП и ИР в артериях и повышение средней скоро­сти в крупных венозных коллекторах. Наибольшие изменения происходят на первые 2-4 сутки жизни, что связано с закрытием фетальных коммуникаций и постепенным снижением резистентности мозговых сосудов [28].

Показатели кровотока по интракраниальным артериям, полученные на основании динамического исследования новорожденных на 1-7 сутки жизни при неосложненном течении раннего неонатального периода у доношенных и «условно здоровых» недоношенных детей, в зависимости от гестационного возраста, не выявили каких-либо значимых различий и могут быть приняты за норму (таблица 23).

Таблица 23. ИР в артериях мозга у детей при физиологическом течении неонатального периода.

Название артерии

Группы детей

Возраст детей

30 мин.

2 часа

1-е сутки

2-е сутки

3-е сутки

4-е сутки

7-е сутки

внутренняя сонная

1

2

0,73 ±0,01 0,78 ± 0,01

0,77 ±0,01 0,79 ±0,01

0,67 ±0,01 0,79 ± 0,01

0,67 ±0,01 0,71 ± 0,02

0,68 ±0,01 0,66 + 0,02

0,65 ± 0,01 0,68 ± 0,03

0,66 ± 0,01 0,68 ± 0,02

передняя мозговая

1

2

0,69 ±0,01 0,68 ± 0,02

0,74 ± 0,02 0,74 ± 0,01

0,73 ± 0,03 0,71 ±0,01

071 ± 0,02 0,65 ±0,01

0,68 ± 0,03 0,65 ±0,02

0,66 ± 0,02 0,69 ± 0,02

0,66 + 0,01 0,69 ±0,01

средняя мозговая

1

2

0,74 ±0,01 0,75 ±0,01

0,76 ±0,01 0,77 ± 0,01

0,67 ± 0,01 0,64 ±0,02

0,66 ±0,01 0,66 ±0,01

0,67 ± 0,01 0,65 ± 0,02

0,66 ±0,01 0,67 ±0,01

0,67 ± 0,01 0,68 ± 0,01

задняя мозговая

1

2

0,75 ± 0,02 0,76 ± 0,02

0,76 ± 0,02 0,73 ±0,01

0,63 ± 0,02 0,61 ± 0,01

0,62 ± 0,02 0,63 ±0,01

0,64 ± 0,02 0,64 ± 0,01

0,63 ± 0,02 0,65 ± 0,01

0,64 ± 0,01 0,65 ± 0,02

основная

1

2

0,76 ± 0,02 0,80 ± 0,02

0,79 ± 0,03 0,79 ±0,01

0,67 ± 0,02 0,72 ±0,01

0,68 ±0,02 0,67 ±0,01

0,65 ± 0,03 0,68 ± 0,02

0,68 ± 0,03 0,68 ± 0,02

0,68 ±0,01 0,68 ± 0,02

1 - здоровые доношенные новорожденные; 2 - «условно здоровые» недоношенные дети

Однако при интерпретации данных допплерографии сосудов основания головного мозга необходимо учитывать не только вес, гестационный и постнатальный возраст ребенка, но и влияние таких факторов, как гематокрит, парциальное давление кислорода и углекислого газа, концентрацию глюкозы в крови, объём циркулирующей крови. Гемодинамически значимый открытый артериальный проток приводит к лево-правому шунтированию крови и обе­днению потока к голове, что выражается в резком снижении диастолической скорости (иногда можно отметить даже ретроградный заброс во время диасто­лы) и высоких значениях ИР [29].

С возрастом отмечают увеличение линейной скорости кровотока по венам и синусам мозга (табл. 24).

При качественной оценке характера допплерограммы необходимо обра­щать внимание на ее монофазный спектр в вене Галена и таламо-стриарной вене и наличие пульсации (псевдоартериальный характер) в мозговых сину­сах. Псевдоартериальный характер кровотока в вене Галена может свидетель­ствовать о наличии признаков венозной дисциркуляции, приводящей в дальнейшем у детей с перинатальной энцефалопатией к развитию в возрасте 3-4 месяцев жизни гипертензионно-гидроцефального синдрома.

Таблица 24. Показатели средней ЛСК у здоровых детей по венам и синусу мозга в зависимости от возраста (в см/с).

Возраст

Вена Галена

Стриарная вена

Верхний сагиттальный синус

1-7 день

4-6

2-4

8-15

7-30 день

8-10

3-6

10-18

3-6 месяцев

10-12

5-8

12-24

6-12 месяцев

10-15

6-10

15-26



3.3. Гемодинамика мозга при перинатальных поражениях

3.3.1. Интракраниальный кровоток в остром периоде перинатальной энцефалопатии

Для новорожденных с гипоксически-ишемическим поражением мозга (це­ребральной ишемией) I-II степени тяжести в целом характерны те же за­кономерности в изменении церебральной гемодинамики, что и для здоровых новорожденных, однако при более низких линейных скоростях кровотока (в большей степени диастолической). С 3 суток жизни достоверных различий ли­нейных скоростей мозгового кровотока у здоровых новорожденных и детей с ишемией II степени тяжести не отмечали, что отражало обратимость выявлен­ных нарушений, их «функциональный» характер. Нормальная эхографическая характеристика головного мозга при НСГ, а также отсутствие достоверных раз­личий ИР у здоровых детей и новорожденных с ишемией свидетельствуют о сохранности ауторегуляции мозговой гемодинамики.

Анализ показателей церебральной гемодинамики при церебральной ише­мии III степени, сопровождающейся формированием внутричерепных крово­излияний, демонстрирует достоверное снижение всех параметров, характери­зующих кровотоку новорожденных (таблица 25).

Степень и скорость изменения церебральной гемодинамики при различных формах кровоизлияний различны. У новорожденных с ПВК I-II степени отме­чали низкие скорости как систолического, так и диастолического кровотока, что определялось высокой сосудистой резистентностью Данная тенденция сохра­няется на протяжении всего раннего неонатального периода и более характерна для больных с ПВК II степени. АД остаётся низким в течение первых 2 суток жиз­ни и колеблется в основном в пределах от 37,9 ± 1,91 до 44,2 ± 1,90 мм рт. ст. На 3 сутки жизни отмечают подъем АД до 56,0 ± 1,80 мм рт. ст., что чаще наблюдают среди пациентов с ПВК II степени, что сопровождается быстрым прогрессированием кровоизлияния до ПВК III-IV степени. В этом случае допплерограмма чаще имеет флюктуирующий характер [30, 31].

Таким образом, ПВК III-IV степеней чаще развиваются на фоне выра­женной артериальной гипотензии, сохраняющейся на протяжении первых 4-6 дней жизни. В случаях с летальным исходом диастолический кровоток (после исключения функционирующего артериального протока) в первые 6-8 часов жизни не определяется. Факт снижения скоростей кровотока при массивных ПВК III степени особенно диастолической, высокие ИР мозговых артерий, флюктуирующий характер кровотока являются неблагоприятными прогностическими признаками - большинство таких детей погибают.

Таблица 25. Показатели кровотока по ПМА и среднего АД у новорожденных с гипоксически-ишемической энцефалопатией III ст. и в формированием ПЗК I-IV ст в раннем неонатальном периоде (М ± т)

Возраст

ПВК I-II степени

ПВК III-IV степени

Здоровые новорожденные

(сутки)

Vmax

Vmin

ИР

АД мм

Vmax

Vmin

ИР

АД мм

Vmax

Vmin

ИР

АД мм


см/с

см/с


рт. ст.

см/с

см/с


рт. ст.

см/с

см/с


рт. ст.

0,5 М

24,8

3,9

0,84

42,3

18,2

0,93

0,95

34,5

27,1

6,0

0,78

50,5

m

±0,28

±0,13

± 0,02

± 1,90

±0,37

±0,011

±0,02

±2,0

±0,31

±0,23

±0,02

±2,10

Р

<0,001

<0,001

<0,05

<0,01

<0,001

<0,001

<0,001

<0,001





1 М

24.6

4,9

0,80

39,8

23,2

2,1

0,90

38,3

29,0

7,8

0,73

54,4

m

±0,39

± 0,14

±0,02

± 1,91

±0,41

±0,051

±0,02

±1,40

±0,26

±0,17

± 0,03

±2,0

Р

<0,001

<0,001

>0,05

<0,001

<0,001

<0,001

<0,001

<0,01





28,9

6,1

0,79

42,5

24,5

4,5

0,81

38,9

32,5

9,5

0,71

56,4

m

±0,23

±0,18

± 0,02

± 1,90

±0,48

± 0,063

± 0,02

1,30

±0,42

±0,25

±0,02

± 1,70

Р

<0,001

<0,001

<0,05

<0,001

<0,001

<0,001

<0,01

<0,001





3 М

29,8

6,5

0,78

56,0

26,2

4,2

0,83

39,4

33,2

10,5

0,68

58,5

m

± 0,26

± 0,15

±0,02

±1,80

±0,28

±0,056

±0,02

±1,70

±0,35

±0,33

±0,03

± 1,50

Р

<0,01

<0,001

<0,05

>0,05

<0,001

<0,001

<0,01

<0,001





4-6 М

31,3

8,0

0,74

62,8

31,6

5,3

0,83

40,1

35,1

12,0

0,66

65,2

m

±0,37

±0.29

±0,02

± 1,22

±0,41

±0,078

±0,02

± 1,80

±0,49

±0,34

±0,02

± 1,40

Р

<0,001

<0,001

<0,05

>0,05

0,01

<0,001

<0,01

<0,001





Р определялся по сравнению с данными здоровых доношенных новорожденных.

Стабили­зация показателей допплерограммы служит критерием эффективности прово­димой терапии

Перинатальные поражения мозга преимущественно с ишемическими оча­говыми поражениями, перивентрикулярной и субкортикальной лейкомалянией характеризуются стабильно высокой резистентностью мозговых сосудоз в течение всего раннего неонатального периода. Максимальное повышение ИР имеет место среди больных с ПВЛ Падение диастолической скорости крово­тока свидетельствует о снижении интракраниального кровотока и нарастании ишемии мозга. В дальнейшем ИР снижается незначительно. У детей в воз­расте 3-4 недель с повышением перивентрикулярной эхогенности и мелкими псевдокистами (стадия кистозной ПВЛ) отмечается высокий, длительно сохра­няющийся вне зависимости от проводимого лечения ИР (0.8-0 ?). Выраженная внутричерепная гипертензия и высокий ИР в этих случаях являются крайне неблагоприятными прогностическими признаками, отражающими тяжесть и необратимость поражений мозга.

У детей с феноменом «физиологической» повышенной перивентрикуляр­ной эхогенности (перивентрикулярным ореолом) отмечаются негрубая гипо-перфузия мозговой паренхимы и артериальная гипотония в 1-4 сутки жизни. Начиная с 4-7 суток АД у этих новорожденных соответствует аналогичным по­казателям у здоровых детей и даже, в ряде случаев, превышает их значения, что не изменяет уровня церебрального кровотока. Это является убедительным аргументом в пользу сохранности механизмов ауторегуляции церебрального кровотока при феномене повышенной перивентрикулярной эхогенности и сви­детельствует об особенностях кровоснабжения перивентрикулярной области у детей данного гестационного возраста (таблица 26).

Таблица 26. Показатели кровотока по ПМА и среднего АД у новорожденных с гипоксически-ишемической энцефалопатией III ст. тяжести преимущественно ишемического характера в раннем неонатальном периоде (М ± т).

Воз-

Перивентрикулярная/


Повышенная



Здоровые


раст

субкортикальная


перивентрикулярная/

новорожденные


(сутки)


лейкомаляция



эхогенность







Vmax

Vmin

ИР

АД мм

Vmax

Vmin

ИР

АД мм

Vmax

Vmin

ИР

АД мм


см/с

см/с


рт. ст

см/с

см/с


рт. ст

см/с

см/с


рт. ст.

0,5 М

21,2

2,5

0,88

35,5

27,2

5,0

0,82

47,2

27,1

6,0

0,78

50,5

m

±0,35

±0,52

±0,03

±2,10

±0,61

±0,19

±0,03

± 1,80

+ 0,31

±0,23

± 0,02

±2,10

Р

<0,001

<0,001

<0,05

<0,001

>0,05

<0,05

>0,05

>0,05





1 М

26,5

3,0

0,89

36,0

31,0

7,1

0,77

53,8

29,0

7,8

0,73

54,4

m

±0,41

±0,49

±0,03

±1,10

±0,52

±0,26

±0,02

± 1,90

±0,26

±0,17

± 0,03

±2,0

Р

<0,001

<0,001

<0,001

<0,001

<0,05

<0,05

>0,05

>0,05





25,1

3,3

0,87

36,5

32,0

7,1

0,78

50,9

32,5

9,5

0,71

56,4

m

±0,39

±0,61

±0,02

±1,70

±0,49

±0,24

±0,03

±2,0

±0,42

+ 0,25

±0,02

±1,70

Р

<0,001

<0,001

<0,001

<0,001

>0,05

<0,001

>0,05

<0,05





3 М

25,9

4,1

0,84

38,9

33,6

8,0

0,76

58,2

33,2

10,5

0,68

58,5

m

±0,40

±0,73

±0,02

+ 1,50

±0,50

±0,30

± 0,04

±1,30

±0,35

±0,33

±0,03

±1,50

Р

<0,001

<0,001

<0,001

>0,001

>0,05

<0,001

>0,05

>0,05





4-6 М

26,1

3,5

0,87

36,4

32,5

9,6

0,70

69,4

35,1

12,0

0,66

65,2

m

± 0,38

± 0,59

±0,03

± 1,40

±0,39

±0,38

± 0,03

± 1,80

±0,49

± 0,34

± 0,02

±1,40

Р

<0,001

<0,001

<0,001

<0,001

<0,01

0,001

>0,05

>0,05





Р определяется по сравнению с данными у здоровых доношенных новорожденных.

На основании диагностических и прогностических значений ИР в первые сутки жизни новорожденного предложены алгоритмы диагностики и прогно­за гипоксически-ишемических поражений мозга. Наиболее неблагоприятным прогностическим признаком является отсутствие диастолического кровотока (ИР = 1,0) в первые 6-8 часов жизни (при условии исключения гемодинамически значимого функционирующего артериального протока), что сопровожда­ется развитием инфаркта или отёка головного мозга (реже) и в 80% случаев завершается летально. Значения ИР от 0,9 и выше в первые трое суток жизни ведут к развитию тяжелой органической патологии головного мозга у ребенка в возрасте 1 года. Полученные данные убедительно свидетельствуют о том, что гипоперфузия мозговой паренхимы в первые сутки жизни ребенка, характеризующаяся высокими значениями ИР, является прогностически более не­благоприятным признаком исхода перинатальной энцефалопатии в 1 год, чем гиперперфузия [31].

3.3.2. Интракраниальный кровоток в восстановительном периоде перинатальной энцефалопатии

При сравнительном анализе интракраниальной гемодинамики у детей стар­ше 1 месяца жизни и детей, перенесших хроническую внутриутробную или острую гипоксию в родах, имеющих клинические проявления перинатальной энцефалопатии (ПЭП) в восстановительном периоде (дети старше 1 месяца жизни), отмечено, что в течение года у здоровых детей ИР в бассейне ПМА стабилен и равен 0,66-0,7 в первом полугодии и 0,65-0,69 во II полугодии.

У детей с клиническими синдромами ПЭП отмечают фазовое изменение по­казателей ИР в передней мозговой артерии в течение первого года жизни:

  1. фаза - «спазма» или напряжения - характеризуется повышением ИР в бассейне ПМА (свыше 0,7) и продолжается в среднем до 3-4 месяцев жизни. Далее имеет место «отрицательный вираж» ИР с повышенного на понижен­ный, т. е. с выше 0,72 до менее 0,65.
  2. фаза - расслабления сосудов - длится до 6-7 месяцев при острой гипок­сии и 8-11 месяцев при хронической внутриутробной гипоксии. ИР снижен.
  3. фаза - фаза восстановительных явлений длится до возраста 12-15 ме­сяцев, а возможно и старше. В этой фазе можно судить о восстановлении то­нуса сосудистого русла. ИР возвращается к значениям 0,65-0,69, что имеет существенное прогностическое значение. По этой фазе можно предположить стойкое резидуальное изменение регуляции тонуса артериального сосудистого русла, если ИР остается сниженным (менее 0,65). Фазы изменений показате­лей артериального кровотока в течение первого года жизни в нашей работе совпадают с клиническими фазами течения перинатальной энцефалопатии по Ю.А. Барашневу [32].

Рис. 95. Транскраниальное цветовое дуплексное сканирование вены Галена у ребенка с ГГС. с по­явлением псевдоартериального кровотока.

При исследовании венозного кровотока выявлено, что скорость венозного от­тока по вене Галена достоверно выше у детей с гипертензионно-гидроцефальным синдромом (ГГС), чем у детей контрольной группы (р<0,01).0тмечается корреляционная зависимость между клиникой ГГС и появлением псевдоартериального характера венозного оттока в вене Галена (рис. 95). При проведе­нии корреляционного анализа венозного оттока с другими основными неврологи­ческими синдромами первого года жизни (синдром повышения нервно-рефлекторной возбудимости, синдром мышечной дистонии, синдром вегетовисцеральных дисфункций, астеноневротический син­дром, задержка психотоморного разви­тия) не было выявлено достоверной за­висимости между этими синдромами и скоростью оттока по вене Галена или ха­рактером венозной кривой [33]. При срав­нении темпов нормализации показателей артериального кровотока и венозного от­тока было установлено, что венозный от­ток восстанавливается достоверно быстрее, чем показатели артериального кровотока (р<0,01).

Выделение группы детей, имеющих только сосудистые нарушения (без структурных поражений мозга при НСГ), является важным для клиницистов. Правильная интерпретация показателей интракраниального кровотока у детей первого года жизни в норме и особенно в сочетании с клиникой перинатально­го поражения мозга позволяет более индивидуально подобрать корригирую­щую терапию, направленную на ликвидацию сосудистых нарушений и предот­вращение структурных изменений ткани мозга. Применение допплерографии позволяет ответить на вопрос, какое звено интракраниального кровотока за­тронуто - артериальное или венозное, что и определяет выбор препаратов, применяемых в программах реабилитации детей с перинатальным поражени­ем ЦНС [34, 35].

Комплексное ультразвуковое исследование с применением допплерогра­фии интракраниальных артериальных и венозных сосудов у детей раннего возраста значительно расширяет возможности ранней топической диагности­ки сосудистой патологии, являющейся причиной возникновения перинаталь­ной энцефалопатии.

ГЛАВА 5

ВЕНОЗНЫЕ ДИСГЕМИИ И ВЕРТЕБРОГЕННАЯ НЕДОСТАТОЧНОСТЬ ЦЕРЕБРАЛЬНОЙ ГЕМОДИНАМИКИ У ДЕТЕЙ

Достижения современной ангионеврологии связаны с изучением физио­логии и патологии кровотока по артериям. Исследованию же венозной цирку­ляции - неразрывного компонента общей гемодинамики - уделяется гораздо меньше внимания. Венозная энцефалопатия впервые описана М.И. Холоденко в 1957 году [1] и трактовалась им как дистрофия мозга, развившаяся при некомпенсированной форме венозного застоя М.Я. Бердичевский в извест­ной монографии «Венозная дисциркуляторная патология головного мозга» [2], кроме застойно-гипоксической венозной энцефалопатии выделяет дистоническую форму заболевания, наиболее часто встречающуюся в клинической практике. Венозные дистонии, по мнению В.М. Трошина и соавт. [3], возникают из-за нарушения центральных регуляторных механизмов сосудистого тонуса. Термин «венозная дисгемия» предполагает системное многоуровневое пора­жение от варикоза - тромбоза вен голени и анальных вен до церебральных флебопатий [4].

Специальных публикаций, касающихся нарушений венозного кровообра­щения, у детей практически нет, хотя участие венозных дисгемий доказано при всех ургентных и хронических сосудистых заболеваниях нервной системы. В большинстве руководств по детской неврологии описываются лишь острая ве­нозная гиперемия мозга и синус-тромбозы, другие же формы церебральной венозной патологии, наблюдаемые гораздо чаще, не нашли отражения в ли­тературе [5].

Благодаря «нежной» морфологии и богатому рецепторному аппарату веноз­ное русло является тем тонким местом, которое «рвется» при различных эн­догенных и экзогенных воздействиях. По нашим данным, венозные дисгемии являются ведущими в патогенезе сосудистых цефалгии у 20% школьников [6].

Наличие существующего артериовенозного неравноправия И.Д. Стулин [4] объясняет чрезвычайной подвижностью и индивидуальностью анатомии и физиологии венозной системы и связанной с этим трудностью объективиза­ции параметров венозного потока. Известно положение о том, что церебраль­ные вены не имеют клапанов, но полулунные створки в месте впадения вен в синусы могут выполнять их роль. Имеет место чрезвычайная индивидуаль­ность в строении даже венозных синусов. Так, верхний сагиттальный синус у части пациентов имеет трехгранную форму в дупликатуре твердой мозговой оболочки и по структуре напоминает магистральный сосуд, у других больных тот же синус может быть пронизан хордами и трабекулами, иметь большое число пахионовых грануляций и, видимо, иные показатели линейной скорости кровотока (ЛСК). Важными являются и данные о направлении кровотока по глазным венам. В норме у большинства здоровых людей венозная кровь от лица направляется к глазнице и уходит внутрь черепа к кавернозному сину­су. В редко встречающемся варианте, когда средняя мозговая и крючковидная вены впадают в синус одновременно, давление крови в нем может повыситься и направление потока будет из полости черепа.

Анализ литературы и наш десятилетний опыт исследований в области нейрофлебологии позволяют предположить, что наиболее оптимальным в диа­гностике венозных дисгемий является системный подход в оценке этиологии, клиники и патогенеза венозных дисциркуляций, итогом которого может быть назначение адекватного лечения [5, 7]. При этом в этиологии прежде всего нужно обращать внимание на наличие часто протекающей субклинически ме- зенхимальной недостаточности - костные деформации, гипермобильность суставов, множественные грыжи, пролапс митрального клапана и др. Соеди­нительнотканной недостаточности всегда сопутствует флебопатия, часто на фоне наследственно-конституциональной отягощенности по линии матери.

При рассмотрении клинической картины врач должен интересоваться со­стоянием вен нижних конечностей, варикоцеле, нарушением эректильной функции у мужчин (обусловленной корпоровенозной недостаточностью поло­вого члена) и, естественно, признаками нарушения венозного кровообраще­ния в мозге. Тесная связь флебо- и ликвороциркуляции зачастую приводит к гипертензивным проявлениям, палитра которых разнообразна - от субклини­ческих, в виде изменения венозного рисунка на глазном дне, до тяжелейших венозных кризов. Клиническая картина венозного криза очень напоминает ликвородинамический и характеризуется началом в ночные или утренние часы, стойкими распирающими головными болями (ГБ), пастозностью лица, рвотой, болезненностью движения глазных яблок. У больных наблюдают вялость, апа­тию, брадипсихию и брадикинезию. В дифференциальной диагностике может помочь только системный подход с анализом этиологии, клиники и патогенеза криза. Примером такого анализа может быть понятие псевдотумор головного мозга, синонимом которого является используемый в современной литературе термин «доброкачественная внутричерепная гипертензия» (ДВЧГ).

Большинство авторов [8-10] определяют ДВЧГ как синдром, удовлет­воряющий четырем критериям: 1) повышению внутричерепного давления более 200 мм вод. ст.; 2) нормальному содержанию клеток и белка в ликворе; 3) нормальным или уменьшенным размерам желудочковой системы по данным компьютерной или магнитно-резонансной томографии мозга (КТ и МРТ); 4) наличию застойных дисков зрительных нервов или поражения отво­дящего нерва при отсутствии других изменений неврологического статуса.

При постановке диагноза ДВЧГ у детей очевидна относительность этих кри­териев, ибо существует много случаев, когда клинические проявления ДВЧГ не укладываются в «прокрустово ложе» приведенных выше «жестких» крите­риев.

Учитывая жалобы больных и результаты неврологического обследования, Е.М. Бурцев [8] выделяет следующие клинические критерии ДВЧГ в детском возрасте: доброкачественность течения - резидуальный, преимущественно непрогредиентный характер; гидроцефалия - типичная триада клинических проявлений (головная боль, нарушения зрения, глазодвигательные расстрой­ства); положительный эффект от дегидратационной терапии. В настоящее время вопрос о состоянии желудочковой системы мозга у больных с ДВЧГ представляется нам дискуссионным, так как показатели вентрикулометрии не могут быть сопоставимы без учета стадии и углубленного изучения патогенеза заболевания.

Среди неинвазивных методов диагностики церебральных венозных дисциркуляций информативными являются ультразвуковая допплерография (УЗДГ) и транскраниальная допплерография (ТКД) [6,11,12]. По нашему опыту информативность УЗДГ возрастает, если использует комплексное исследова­ние интракраниальных и экстракраниальных венозных коллекторов в соче­тании с оценкой цереброваскулярной реактивности [7,13]. Под наблюдением находились 82 ребенка в возрасте 11-15 лет с жалобами на головные боли. Венозные дисгемии диагностировались на основании критериев, предложен­ных М.Я. Бердичевским [2] и нами [5,7]. Особенностью головных болей явля­лось возникновение ГБ в позах и положениях, которые затрудняют венозную гемоциркуляцию; уменьшение после мероприятий, улучшающих венозный отток из полости черепа: умеренной физической нагрузки, массажа головы и шеи, приема чая и мочегонных препаратов. Цефалгии часто сопровождались тошнотой и рвотой. В этиологии оценивали наличие флебопатий и других при­знаков соединительнотканной недостаточности у родственников, перинаталь­ной патологии, шейного остеохондроза, черепно-мозговых травм. При осмотре обращали внимание на наличие признаков мезенхимальной недостаточности: астеническая конституция, бледность кожных покровов, телеангиоэктазии в области седьмого шейного позвонка, расширение подкожных вен на лице и шее, гипермобильность суставов, различные костные деформации (сколиоз, плоскостопие, короткая шея). В ряде случаев наблюдали характерную триаду: отечность лица в утренние часы, расширение подкожных вен головы и шеи, цианоз кожных покровов лица.

Ведущими причинами венозных дисгемий являлись: наследственно-консти­туциональная предрасположенность, проявляющаяся недифференцирован­ными соединительнотканными дисплазиями, локализация которых преобла­дала в опорно-двигательном аппарате (до 62%) и сосудистой системе (56%), последствия перинатальной патологии (81%).

1. Клиника венозных дисгемий

Головная боль (ГБ) являлась ведущим симптомом у 98% обследованных больных. Чаще всего она возникала после ночного и/или дневного сна. Фи­зиологические позы и положения, которые вызывают затруднения венозно­го оттока, провоцировали возникновение ГБ: работа с наклоном туловища, кашель, ношение тугих воротничков. ГБ была преимущественно диффузной, реже лобно-височной или затылочной локализации. У 5 пациентов она со­четалась с болезненностью глазных яблок с чувством распирания за ними. У 73% больных ГБ была средней интенсивности (4,7 ± 1,3 балла) по данным ви­зуально-аналоговой шкалы дисфункций (ВАШ). У 27% пациентов боли были сильными (8,2 ± 1,2 балла по ВАШ), распирающего характера. Большинство больных испытывали облегчение после мероприятий, которые улучшают ве­нозный отток из полости черепа: умеренной физической нагрузки, контраст­ного душа, массажа головы и воротниковой области, приема чая, отдыха на высоком изголовье (положительный симптом «высокой подушки»).

83% пациентов на фоне ГБ отмечали головокружение, которое чаще всего носило несистемный характер и у некоторых больных сопровождалось шумом в голове неопределенной локализации. Как правило, головокружение выяв­ляли при активном опросе, дети описывали его как чувство неустойчивости и реже вращения в голове. Шум характеризовали как гудение проводов и шум леса. Головокружение обычно сопровождалось выраженной вегетативной симптоматикой: бледностью кожных покровов, гипергидрозом, тошнотой. Вы­раженных нарушений равновесия не наблюдали, но многие больные жалова­лись на ощущения нетвердости земли или пола при ходьбе.

Зрительные расстройства (43%) проявлялись кратковременным снижени­ем остроты зрения, ощущением пелены, мушек перед глазами. Они возни­кали в период ГБ и не превышали по продолжительности нескольких часов, реже 2-3 суток. Длительное напряжение зрения вызывало головную боль и головокружение. 13% отметили усиление уже имевшей место близорукости, у 9% - ГБ сопровождалась диплопией, в большинстве случаев двоение не но­сило постоянного характера и возникало лишь на фоне интенсивной ГБ.

Метеозависимость различной степени выявляли у 50% детей. Она выража­лась в усилении ГБ, снижении работоспособности, повышенной сонливости, а в выраженных случаях - в вегетативных кризах. Решающее значение принад­лежало климатическим факторам (высокая влажность, низкое атмосферное давление), а также загрязнению воздушной среды и пассивному курению. Цефалгии провоцировались также контрастным изменением температуры окру­жающей среды. Обострения венозных дисгемий имели сезонную зависимость. Чаще всего (49%) они приходились на весенне-осенний период.

У 33% детей ГБ сопровождались тошнотой и рвотой. Рвота обычно воз­никала после сна, иногда многократно и приносила облегчение. У некоторых больных отмечалась только тошнота без последующей рвоты. У большинства детей после рвоты интенсивность головной боли снижалась.

Часто дети жаловались на ощущение заложенности носа, что связано с расширением вен носа. У 31% пациентов отмечали склонность к носовым кро­вотечениям, которые могли возникать на высоте ГБ, 29% больных жаловались на нарушения сна: повышенную сонливость, кошмарные сновидения, пробуж­дение от головной боли.

При объективном исследовании у 60% детей отмечали астеническое телосложение. Вместе с тем у 23% масса тела была избыточной (ожирение II степени) и сопровождалась признаками гипоталамической дисфункции. Она проявлялась жаждой и полидипсией - 11 %, гиперфагией с отсутствием чувства насыщения - 9%, задержкой роста и полового развития - 6%. У 55% испытуемых выявляли гипермобильность в трех и более пар суставов.

Не менее важны и широко освещенные в литературе [12], но трактуемые с разных концептуальных позиций костные деформации. Сколиоз разной сте­пени выраженности отмечали у 52% больных, плоскостопие - у 27%, короткая шея - у 22%, Х- и О-образное искривление ног - у 22%, долихоцефалию - у 18%. 15% больных имели гидроцефальную форму черепа.

Расширение подкожных вен на лице и шее наблюдали у 43% пациентов, но отечность и цианоз кожи лица выявляли только у 11% и то лишь при выра­женной венозной недостаточности. Отечность лица увеличивалась в утренние часы и уменьшалась после умеренной физической нагрузки. 35% детей имели повышенную эластичность кожи, у 11% пациентов в положении лежа отмечали систолический шум.

При неврологическом обследовании у 71% пациентов выявляли глазо­двигательные нарушения: недостаточность конвергенции, трудность фиксации взора при взгляде в стороны, симптомом Гуревича - Манна, неравномерное стояние глаз при взгляде вверх; недоведение края радужки до наружного угла глаза отмечали у 18% детей, небольшое косоглазие - у 4%, анизокория - у 2% Неврологическая симптоматика была также представлена мышечной ги­потонией (65%), повышением сухожильных рефлексов (59%), пошатыванием в позе Ромберга (37%), неуверенностью при выполнении пальценосовой про­бы (34%), патологическими знаками: рефлексом Бабинского (27%), стопным рефлексом Россолимо (13%), кистевым рефлексом Россолимо (11%). У 13% детей отмечали нерезко выраженные менингеальные симптомы: болезнен­ность глазных яблок при надавливании; скуловой феномен Бехтерева. Сим­птом «ликворного толчка» был положительным у 73% больных. Практически у всех детей присутствовала вегетативная симптоматика различной выражен­ности. Наиболее часто наблюдали изменение окраски кожных покровов (по­вышенная бледность, акроцианоз, мраморность, пятна Труссо, быстрая смена цвета кожи при эмоциях - «игра вазомоторов»), их влажности (дистальный или общий гипергидроз, повышенная сухость). У 67% пациентов была выявлена артериальная гипотензия, которая была особенно выражена в момент цефалгии. Эндокринно-обменные нарушения (ожирение, задержка роста и полового развития) отмечали у 29% больных.

Таким образом, выявленная неврологическая симптоматика указывала на преимущественное вовлечение в процесс верхнестволовых и гипоталамических структур головного мозга.

2. Ультразвуковая допплерография в диагностике церебральных венозных нарушений


Для изучения венозного оттока из полости черепа проводили допплерогра- фию яремных, глазных и позвоночных вен. Известно, что венозный отток осу­ществляется как по внутренним яремным венам, так и по позвоночным венам, причем соотношение между ними зависит от положения тела. Кроме того, при декомпенсации венозной циркуляции головного мозга отток из полости черепа может осуществляться по глазным венам [6,11].

В глазных венах кровоток в норме направлен в полость черепа к каверноз­ному синусу, сигнал характеризовался симметричностью и линейная скорость кровотока составляла 2-3 см/с. Для изучения свойств кровотока по глазной вене мы использовали компрессионный тест Миллера, заключавшийся в двух­минутном прижатии лицевой вены у угла нижней челюсти на стороне исследо­вания. У всех пациентов данная проба вызывала усиление кровотока в антероградном направлении.

При нарастании внутричерепной гипертензии интракраниальное венозное давление заметно начинает превосходить экстракраниальное, поэтому кро­воток осуществляется из орбиты в наружные венозные коллекторы, то есть ретроградно в зону наименьшего сопротивления.

Для повышения внутричерепного давления мы использовали нитроглице­риновую пробу и пробу Квеккенштедта. Действие нитроглицериновой пробы обусловлено фармакологическим влиянием препарата, вызывающего вре­менное снижение тонуса и расширение внутричерепных сосудов, в результате чего повышается внутричерепное давление. У всех испытуемых сублингвальный прием 0,00025 г нитроглицерина и проба Квеккенштедта не меняли харак­тера венозного кровопотока в глазной вене.

Кровоток по позвоночным венам в вертикальном положении зафиксирова­ли у 29 человек из 30, в горизонтальном положении он отсутствовал у всех ис­пытуемых. У здоровых в положении лежа основной венозный отток из полости черепа осуществлялся по внутренним яремным венам с ЛСК =1-2,5 см/с.

Кровоток в глазной вене изучали у 82 детей с симптомами повышения вну­тричерепного давления (ВЧД), ретроградное направление венозного кровотока было зафиксировано у 69, антеградное - у 13. При проведении нитроглицери­новой пробы у пациентов с ретроградным направлением кровотока усиление венозного сигнала отмечали у 42 человек. У 12 больных с антеградным на­правлением кровотока никаких изменений после проведения пробы не отме­чали, у одного пациента после нитроглицеринового теста направление крово­тока изменилось на ретроградное. У 7 человек с ретроградным направлением кровотока на второй минуте после приема нитроглицерина возникла головная боль распирающего характера, шум в ушах, головокружение при переходе из горизонтального положения в вертикальное.

Проба Квеккенштедта проведена 10 пациентам, у 3 из них на 2-3 секунде после компрессии амплитуда венозного сигнала возрастала, но к 10-й секунде возвращалась к исходной величине. После окончания пробы амплитуда сиг­нала вновь возрастала, возвращаясь через 2-3 секунды к исходной. Это было расценено нами как ауторегуляторная стабилизация кровотока. У 7 больных компрессия яремных вен в течение 10 секунд вызывала увеличение ретро­градного сброса без тенденции к компенсаторному снижению. Кровоток в по­звоночных венах был лоцирован у 71 ребенка с ЛСК 3-4 см/с.

Выделено три степени венозной дисциркуляции в экстракраниальном бас­сейне.

Первая - характеризовалась ретроградным кровотоком в глазной вене рав­ным 2-3 см/с, положительной пробой Миллера (после двухминутной компрес­сии лицевой вены направление кровотока в глазной вене менялось на анте­градное), повышением пульсации яремных вен на 40-70%. Такое усиление венозного сброса было типичным для латентного течения ангиодистонического синдрома.

При второй степени венозной дисциркуляции отмечали усиление венозного оттока по глазным и позвоночным венам. Причем интенсивность ретроградно­го кровотока по глазным венам составляла 4—5 см/с, при отрицательной пробе Миллера (т. е. компрессия лицевой вены не позволяла послать объем крови в кавернозный синус). Пульсация яремных вен могла быть повышена или сни­жена.

Третья степень проявлялась интенсивным венозным сбросом (амплитуда сигнала ЛСК 7-9 см/с) по глазным и позвоночным венам и снижением пульса­ции в яремных венах. Данная степень венозной дисциркуляции была типичной для гипертензивно-гидроцефального синдрома и ДВЧГ.

Для изучения венозного оттока по глубоким венам мозга была проведена транскраниальная ультразвуковая допплерография базальной вены Розенталя и прямого синуса у 30 здоровых детей. Систолическая скорость кровотока (усредненная) по вене Розенталя составила 17 ± 3,2 см/с, по прямому синусу (ПС) - 22 + 5,7 см/с. Проба с ортостазом вызывала снижение кровотока по прямому синусу на 19 ± 5,5%.

В группе больных с ангиодистоническим синдромом скорость венозного от­тока по вене Розенталя была 18 ± 4,3 см/с, по ПС - 23,7 ± 6,8 с м/с, ортостаз вызывал снижение кровотока по прямому синусу на 20 ± 7,1%.

У пациентов с гипертензивно-гидроцефальным синдромом скорость ве­нозного сброса по вене Розенталя составила 22 ± 5,1 см/с, по прямому сину­су - 41 ± 6,5 см/с. Ортостаз вызывал снижение кровотока на 45 ± 7,3%.

Венозный сброс в группе больных с ДВЧГ по вене Розенталя был 24 ± 4,3 см/с, по прямому синусу - 50 ± 7,8 см/с, снижение кровотока при ортостатической пробе составляло 50 ± 6,5%.

Таблица 27. Показатели ЛСК по венозным коллекторам мозга и реактивности при ортостатической пробе у пациентов с церебральной патологией.

Венозные коллекторы

Контроль­ная группа (ЛСК см/с)

Ангиодисто-нический синдром (ЛСК см/с)

Гипертензивно гидроцефал ь-ный синдром (ЛСК см/с)

ДВЧГ

(ЛСК см/с)

Достоверность различий

P1-2

P1-3

P1-4

P2-3

P2-4

P3-4

Прямой синус

22 ± 5.7

23.7 ± 6.8

41 ± 6.5

50 ± 7.8

>0.05

<0.01

<0.05

<0.01

<0.01

<0.05

Базальная вена Розенталя

17 ±3.2

18±4.3

22 ±5.1

24 ± 4.3

>0.05

>0.05

<0.01

>0.05

<0.01

>0.05

Коэффици­ент ортостаза (прямой синус)

0.81 + 0.03

0.8 ±0.07

0.55 ±0.07

0.5 ± 0.08

>0.05

<0.01

<0.05

<0.01

<0.01

>0.05

Таким образом, имеются достоверные различия (табл. 27) между венозным оттоком по прямому синусу у пациентов с нормальным (контрольная группа и больные с ангиодистоническим синдромом) и повышенным ВЧД (гипертензивно-гидроцефальный синдром и ДВЧГ). Увеличение венозного сброса по пря­мому синусу при гипертензивном синдроме обычно сочетается с нарушением реактивности на ортостатическую нагрузку, которое проявляется в более зна­чительном по сравнению с нормой увеличении коэффициента ортостаза.

3. Патогенетические варианты формирования венозных дисгемий

Выделены три патогенетических варианта венозных дисгемий: экстракраниально-компенсированный, интракраниально-ликвородинамический и интракраниально-гемодинамический. Экстракраниально-компенсированный вариант от­мечали у 51 ребенка с ангиодистоническим синдромом. В основе его, видимо, имеется снижение тонуса церебральных вен, обусловленное флебопатией, что приводит к венозному застою и включению альтернативных путей венозного оттока по глазным и позвоночным венам (рис. 96).

Компенсаторные механизмы приводят к возникновению достаточно устой­чивой стабилизации интракраниального венозного давления. Срывы компен­сации, проявляющиеся повышением ВЧД, отмечались редко, в основном при экстремальных воздействиях. Ребенок П., 12 лет. В течение 5 лет находился под наблюдением с жалобами на ГБ. Неоднократно выполняемая ТКД выяв­ляла ретроградный кровоток по глазным венам с ЛСК 3-4см/с, и ЛСК по по­звоночным венам в горизонтальном положении составила 4 см/с. Венозный отток по прямому синусу был 18 см/с. Поступил в стационар по скорой помощи с жалобами на сильную головную боль распирающего характера, многократ­ную рвоту, искры перед глазами, которые появились после того, как на спор провисел на турнике вниз головой несколько минут. При проведении транскраниальной допплерографии наряду с имеющимися изменениями в экстра­краниальной венозной системе, увеличилась ЛСК по прямому синусу до 60

см/с, который нормализовался после кур­са лечения, включающего венотоники и дегидратацию.

Интракраниально-ликвородинамический вариант нарушений венозного кровообращения отмечали в основном у 16 детей с гипертензивно-гидроцефальным синдромом. Он характеризо­вался усилением венозного сброса в экстракраниальных венах и по прямому синусу, расширением ликворосодержащих пространств и снижением денситометрической плотности вещества мозга в перивентрикулярной зоне.

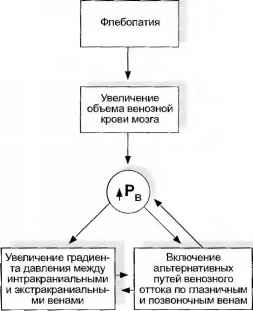

Рис. 96. Схема формирования патогенетического экстракраниального-компенсированного варианта венозной дисгемии (Рв - интракраниальное веноз­ное давление).

В основе ликвородинамических на­рушений лежало затруднение оттока ликвора на уровне арахноидальных грануляций, обусловленное преимуще­ственно перинатальной патологией, что приводило к повышению ВЧД, «манжеточному» сдавлению мостиковых вен и компенсаторному усилению венозного сброса в глубоких венах мозга (пред­ставлено на схеме рис. 97).

Усиления венозного сброса в прямом синусе, выявленные у больных с ангиодистоническим синдромом, отличались от по­добных изменений при гипертензивно-гидроцефальном синдроме ортостатической устойчивостью, что свидетельствовало о компенсированном состоянии венозной гемодинамики. Иллюстрацией послужило следующее наблюдение: ребенок М., 15 лет. С 7 лет при перемене погоды отмечает появление головных болей умеренной ин­тенсивности. Поводом обращения к врачу было усиление цефалгии после экзаменов в школе. При осмотре усилен венозный рисунок в височной области, телеангиэктазии в области шеи. В неврологическом статусе глубокие рефлексы равномерно повышены, тремор пальцев рук и век, дистальный гипергидроз. При ТКД отмечает­ся усиление венозного сброса по прямо­му синусу до 42 см/с, ортостаз вызывает снижение ЛСК до 37 см/с. При КТ ликворосодержащие пространства нормальных размеров, денситометрическая плотность вещества мозга не изменена. Глазное дно в норме. Таким образом, ортостатическая устойчивость венозного оттока является дополнительным признаком компенсиро­ванного состояния ВЧД.

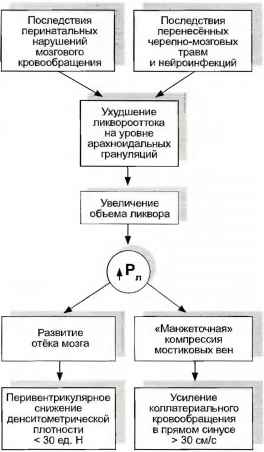

Рис. 97. Схема формирования патогенетического интракраниально-ликвородинамического варианта венозной дисгемии (Рл  - ликворное дав­ление).

Интракраниально-гемодинамический вариант нарушений венозного кровообращения отметили у 15 детей с ДВЧГ. Возможно, затруднение венозного оттока на уровне мозговых вен и лакун при­водило к венозному застою, повышению интракраниального венозного давле­ния и срыву ауторегуляции венозного кровообращения (подробно на рис. 98). Причиной затруднений венозного оттока чаще всего были последствия пери­натальной патологии, которую отмечали у всех детей в анамнезе. Интракраниально-гемодинамический вариант характеризовался усилением венозного сброса по прямому синусу, нормальными или уменьшенными размерами ликворосодержащих пространств, увеличенной или нормальной денситометрической плотностью вещества мозга. Вероятнее всего, уменьшение размеров желудочковой системы у больных с ДВЧГ происходит благодаря набуханию мозга. Причиной набухания мозга может быть его отек, а также увеличение церебрального объема крови. Однако кровь имеет большую денситометрическую плотность, чем вода, и поэтому набухание мозга, сочетающееся с повы­шением его денситометрической плотности, может указывать на увеличение церебрального объема крови [15, 16].

Проведенный нами анализ установил, что ведущим в генезе венозных дистоний является своеобразная мезенхимальная дисплазия, которая приводит к развитию флебопатии. Среди наследственных за­болеваний соединительной ткани значи­тельное место занимает группа болезней, в основе которых лежат определенные и хорошо изученные генные дефекты. Эти заболевания проявляются четкой клиниче­ской симптоматикой и получили название дифференцированных мезенхимальных или соединительнотканных дисплазий [14]. Наиболее часто встречаемыми заболева­ниями генной природы являются синдромы Марфана, Элерса-Данло, несовершенный остеогенез. Важно подчеркнуть, что часто­та выявления генетически чистых синдро­мов невелика. Мы наблюдали всего лишь одного больного с синдромом Марфана. В подавляющем же большинстве случаев набор фенотипических признаков у боль­ных, обратившихся к нам, не укладывался ни в один из известных синдромов патоло­гии соединительной ткани. Подобные слу­чаи с полным основанием можно относить к недифференцированным синдромам соединительнотканной недостаточности, констатирующим изменения соединитель­ной ткани вен.

В то время как в основе дифференци­рованных дефектов соединительной тка­ни лежит четкий генный дефект с опреде­ленным типом наследования, причиной недифференцированных соединитель­нотканных дисплазий принято считать мультифакториальные воздействия на плод в период его внутриутробного раз­вития, способные вызвать дефекты гене­тического аппарата [14]. У больных кроме церебральных флебопатий часто отмечали изменения со стороны скелета и кожи, причем наследственно-конституциональная отягощенность была у 56% пациентов.

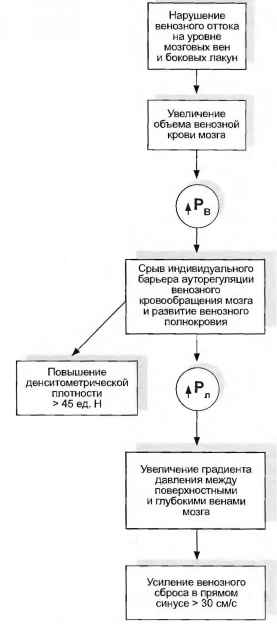

Рис. 98. Схема формирования патогенетического интракраниально-гемодинамического варианта ве­нозной дисгемии.

Наиболее типичные регионы «венозного неблагополучия» - это диафрагмальные грыжи с расширением вен пищевода, варикоцеле и варикознижних конечностей. В детском возрасте эти проявления встречаются редко, лекомпенсация в этих венозных регионах начинается на третьем десятилетии жизни

Основными причинами венозных расстройств застойно-гипоксического ха­рактера при нарушении интракраниальных путей венозного оттока М.Я. Бердиевский [2] считает черепно-мозговые травмы с поражением синусов, мозго­вые инсульты опухоли головного мозга, мальформации мозговых сосудов не­доразвитие сети мозговых вен и эмиссариев. тромбозы вен и синусов твердой мозговой оболочки. По нашим наблюдениям выходит, что основной интракраниальною причиной венозного застоя является гипертензивный синдром пери­натального генеза. Повышенное ликворное давление приводит к компрессии мостиковых вен. затруднению венозного оттока по верхнему сагиттальному синусу и подъему венозного давления в глубоких венах мозга. Формируется порочный круг повышение ликворного давления - венозный застой - повы­шение ликворного давления.

В основе синдрома ДВЧГ, по нашим данным, лежат перинатальные гипоксически-ишемические процессы (КТ маркеры перенесенной ишемии - очаги пониженной плотности определяют в 70% случаев). Кислородная недостаточ­ность и метаболический ацидоз приводят к расширению сосудов и формиро­ванию венозного застоя, который в свою очередь повышает ликворное давле­ние. Формируется порочный круг венозный застой - повышение ликворного давления - венозный застой. Указанные изменения ликвородинамики явля­ются компенсаторными и могут быть определены как гемоликворная гипертензия, что меняет тактику лечения этих детей (смещая акцент в терапии с дегидратации на ангиопротекторные и ноотропные препараты).

Проблема внутричерепной гипертензии занимает одно из ведущих мест в структуре заболеваемости детского возраста В последние годы одним из наи­более распространенных синдромов перинатальной патологии стали считать так называемый «гипертензивно-гидроцефальный» синдром Это привело к тому, что 2/3 детей первого года жизни педиатры направляют к неврологу на консультацию с таким синдромальным диагнозом при следующих клинических симптомах, общее беспокойство нарушение сна, тремор, срыгивания напря­жение большого родничка, симптом. Грефе быстрый прирост окружности го­ловы. Получается, для того чтобы поставить этот диагноз у ребенка дошколь­ного и школьного возраста требуется всего лишь наличие жалоб на головные боли, сопровождающиеся тошнотой и рвотой. Однако необходимо отметить что термин «гидроцефальный синдром» является структурным понятием Гидроцефальный синдром диагностируют только с помощью параклинических методов исследования (неиросонография эховентрикулометрия, КТ МРТ) клинические проявления его неспецифичны и в наших исследованиях были обусловлены резидуальной патологией мозга.

Гипертензивныи синдром - неирофизиологическии термин, включающий характеристику ликворного давления с учетом состояния мозговой ткани и объемов крови и ликвора. Определение истинного уровня гипертензии, по мне­нию детских неврологов [4] возможно только путем люмбальной пункции или оценки величины пульсации М-сигнала при энцефалоскопии. Вместе с тем, по нашим данным, люмбальная пункция проведена только у 1% детей с диагно­зом гипертензивный синдром. Эхопульсация желудочков может представлять только относительную величину ВЧД.

По нашему мнению, более информативными неинвазивными методами косвенной оценки внутричерепного давления на сегодняшний день являются определение величины венозного сброса в прямом синусе с помощью ТКД и величины денситометрической плотности вещества мозга (на КТ). При этом мы различаем два варианта повышения ВЧД: ликвородинамический, при кото­ром отмечается феномен «перивентрикулярного свечения» белого вещества головного мозга, и гемодинамический, проявляющийся нормальной или повы­шенной денситометрической плотностью (по данным КТ).

К экстракраниальным причинам венозного застоя М. Я. Бердичевский [2] от­носил опухоли средостения и шеи, остеохондроз шейного отдела позвоночни­ка, травматические компрессии грудной клетки и живота, приводящие к ком­прессии верхней полой, яремных и позвоночных вен. А.Ю. Ратнер [17] у 20% детей, перенесших натальную травму шейного отдела позвоночника, выявил признаки венозной дисгемии, сопровождавшиеся интракраниальной гипертензией. У 3-х больных с ДВЧГ и признаками родовой травмы шейного отдела позвоночника мы не смогли лоцировать одну из позвоночных вен в вертикаль­ном положении, что, вероятно, могло снижать компенсаторные возможности венозной системы.

Из заболеваний, приводящих к застойным явлениям в малом круге крово­обращения, преобладала бронхиальная астма (7-8,5%).

Учитывая жалобы больных, результаты общеклинических и неврологиче­ских исследований, М.Я. Бердичевский [2] выделил следующие клинические синдромы церебральной дистонической венозной патологии: ангиодистонический, астеноневротический, психопатологический, псевдотуморозный, микро­очаговый и беттолепсию. По нашему мнению, неверно относить псевдотумо­розный синдром к дистоническим, так как при нем имеет место срыв компен­саторных механизмов венозной гемодинамики, что приводит к выраженному венозному застою, повышению внутричерепного давления, развитию при дли­тельной гипертензии атрофического процесса в головном мозге и, возможно, к формированию клинической картины венозной энцефалопатии. При венозной же дистонии не возникает срыва компенсаторных механизмов, удерживающих ВЧД в норме, и, как отмечает сам М.Я. Бердичевский [2], выявляют лишь функ­ционально-динамические нарушения без симптомов органического поражения головного мозга.

Нами выделены три клинических синдрома венозных дисгемий: ангиодистонический, гипертензивно-гидроцефальный и ДВЧГ (рис. 99), что позволяет более четко определять лечебную тактику и прогноз заболевания.

Клиника гипертензивного синдрома хорошо известна. Клиническая картина ДВЧГ у детей впервые подробно описана Е.М. Бурцевым и соавт. [8], который выделил следующие ее диагностические критерии: доброкачественность тече­ния, резидуальный, преимущественно непрогредиентный характер патологии мозга, и клиническую триаду, проявляющуюся головной болью, нарушениями зрения и глазодвигательными расстройствами. Нам представляется дискуссионным постановка диагноза ДВЧГ только на основании клинических признаков без анализа гемоликвородинамической ситуации ТКД позволят оценить из­менение градиентов давления между экстра- и интракраниальной венозной системой, поверхностными и глубокими венами головного мозга количествен­но оценить недостаточность «артериовенозного автомата». Эта информация помогает сделать вывод о диффузном венозном застое, который возможно, связан с флебопатией церебральных вен, а также с затруднением оттока по мостиковым венам на уровне субарахноидального пространства, первичном или вторичном по типу «манжеточного» сдавления при повышенном ликворном давлении.

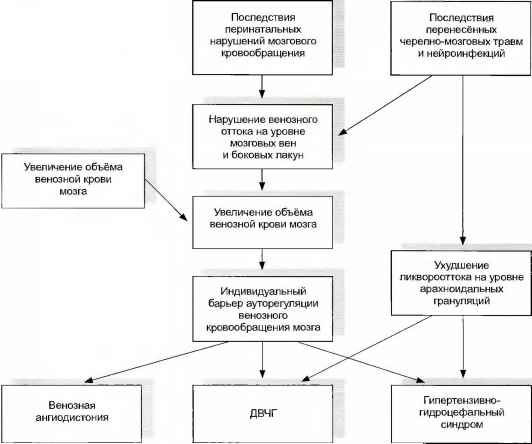

Рис. 99. Схема формирования различных клинических форм венозных дисгемий.

В определении лечебной тактики мы ориентировались на клиническую кар­тину и тип гемодинамических венозных нарушений. Допплеровский паттерн венозной дисгемии составляют:

1) включение альтернативных путей венозного оттока в экстракраниальную венозную систему (ретроградный кровоток по глазным венам, венозный сброс по позвоночным венам в горизонтальном положении);

  1. увеличение венозного сброса по прямому синусу >30 см/с;
  2. ортостатическая недостаточность регуляции венозного сброса по прямо­му синусу (уменьшение скорости кровотока при ортостазе >30%).

Это позволяет проводить патогенетически обоснованную терапию наруше­ний венозной гемодинамики, которые гораздо чаще играют ведущую роль в развитии сосудистых головных болей, внутричерепной гипертензии и дисцир- куляторной энцефалопатии, чем это диагностируют.

4. Вертебрально-базилярная недостаточность кровотока у детей

Несмотря на значительное количество публикаций, вопрос о доминирую­щем факторе в происхождении и развитии вертеброгенных цефалгии у де­тей остается актуальным и дискуссионным. Имеются данные о преобладании сосудистых проявлений при натальных повреждениях шейного отдела позво­ночника [17-19], нарушениях миогенного характера [20]. По данным литера­туры, дисциркуляторные расстройства в вертебрально-базилярном бассейне составляют треть всех нарушений и до 70% преходящих нарушений мозгового кровообращения (ПНМК).

Синдром нарушения вертебрально-базилярной артериальной системы представлен в разделе преходящих транзиторных ишемических приступов (Международная классификация болезней, МКБ-Х,1993). Вертебрально-базилярная недостаточность (ВБН) определена как обратимое нарушение функции головного мозга, вызванное уменьшением кровоснабжения области, питаемой позвоночными и/или основной артериями. Предрасполагающими факторами развития ВБН являются стенозы, окклюзии, аномалии, экстравазальные ком­прессии позвоночных артерий (ПА), аномалии краниовертебрального перехо­да, деформации позвоночника.

У детей окклюзии ПА выявляют при родовой травме (кровоизлияния в по­звоночную артерию). К аномалиям ПА относят аплазии, гипоплазии, патоло­гическую извитость артерий. Редким является атеросклероз у детей старшего возраста, артериальная гипертония с хронической вертебрально-базилярной недостаточностью. Экстравазальные компрессии ПА могут возникнуть при дегенеративно-дистрофических процессах в шейном отделе позвоночника (ранний остеохондроз, деформирующий артроз, спондилез), краниовертебральных аномалиях (базилярная импрессия, дефекты зубовидного отростка второго шейного позвонка (СП), аномалии Арнольда-Киари, аномалии Киммерле). Возможно пережатие ПА нижней косой мышцей головы (при тониче­ском напряжении с последующей контрактурой), а также передней лестнич­ной мышцей.

Доля родовых повреждений позвоночника, спинного мозга и позвоночных артерий в развитии ВБН у детей колеблется от 20-30% [21-24], однако сим­птомы декомпенсации церебральной гемодинамики начинают проявляться у детей в школьном возрасте. В наших наблюдениях 68% детей имели различ­ные нарушения акушерского анамнеза, а начало головных болей совпало с усилением школьных нагрузок.

К повреждениям шейного отдела позвоночника (ШОП), ПА и спинного мозга могут привести акушерские пособия как при патологических, так и при нор­мальных родах (максимальное сгибание, разгибание головки, грубое выведе­ние плечиков, тракция за головку). При операции кесарево сечение у 25-28% детей имели место различные повреждения, травмы головного и спинного мозга составляют 2% и 24% соответственно

Изучение возможных родовых повреждений в экспериментах на живот­ных показало, что травму легкой степени тяжести ШОП вызывает сгибательно-компрессионные манипуляции с нагрузкой, превышающей массу тела в 5-10 раз, средней степени тяжести - в 10-15 раз, к травме тяжелой степени тяжести приводит увеличение нагрузки более чем в 15 раз. Грубые нарушения в ШОП могут возникнуть и при минимальной нагрузке, но при тракции плода с наклоном [25].

Для определения причин возникновения ВБН необходимо учитывать ана­томические особенности строения шейного отдела позвоночника и позвоноч­ных артерий. Функциональной единицей позвоночного столба является позвоночно-двигательный сегмент (ПДС), состоящий из двух смежных позвонков. Первый позвонок (CI) - атлант соединен с черепом с помощью атланто-окципитального сустава (образован суставными поверхностями атланта и мы­щелками затылочной кости) - это верхний сустав головы. Второй шейный по­звонок (СМ) - аксис имеет тело и зубовидный отросток. Два верхних позвонка соединены между собой атланто-аксиальным сочленением (сустав Крювелье). Зубовидный отросток с передней дугой атланта образует нижний сустав голо­вы. Между позвонками CI и СМ межпозвонковый диск отсутствует. Позвонки CIN-CVII соединены межпозвонковыми дисками. Снижение высоты тела по­звонка или диска является патологическим состоянием или пороком развития. Крючковидные отростки нижележащего позвонка образуют с телом вышеле­жащего (кроме первого) унко-вертебральные сочленения. В ранней стадии остеохондроза у детей унко-вертебральные сочленения долгое время могут оставаться хрящевыми и рентгенонегативными [26].

Особенности кровоснабжения стволовых отделов мозга исследовались у детей многими авторами [27-29]. Артерии вертебрально-базилярного бас­сейна снабжают кровью ствол мозга, затылочные и медиобазальные отделы височных долей, лабиринт внутреннего уха [30-32]. Основная и позвоночные артерии (с передними спинальными артериями) на основании продолговатого мозга образуют малый артериальный круг (Захарченко). В первые два месяца внутриутробного развития каротидная и вертебрально-базилярная системы формируются независимо друг от друга, идет развитие множественных ана­стомозов корковых и глубоких ветвей передней, средней и задней мозговых артерий, образование артериального круга большого мозга (виллизиев круг) завершается на третьем месяце. В онтогенезе первыми васкуляризируются задние, более древние, затем средние и передние структуры головного мозга.

Позвоночная артерия берет свое начало в первой порции подключичной артерии, может начинаться справа от плечеголовного ствола или слева от аор­ты (3%). Артерия входит в канал позвоночной артерии через отверстия по­перечного отростка шестого CVI позвонка (возможно вхождение с седьмого по второй). ПА располагается в канале (пространство вокруг артерии ограничено, с передней и наружной стороны костно-мышечными стенками, с задней и вну­тренней стороны - костными стенками) в общем фасциальном влагалище с позвоночными венами и симпатическим сплетением. ПА, на верхних поверх­ностях боковых масс атланта, перед входом в полость черепа под углом в 90°делают два изгиба, амортизирующие пульсовые толчки крови.

Позвоночную артерию L. Fisher [33] условно предложил делить на 4 участка:

V1 (превертебральный) - от устья до входа в поперечный отросток CIV по­звонка; V2 (вертебральный) - в канале позвоночной артерии до выхода из СII; V3 (атланто-аксиальный) - участок от выхода из СП до входа в череп; V4 (интракраниальный сегмент) - участок от входа в череп до слияния в основную артерию.

Симптомы вертебрально-базилярной недостаточности могут возникнуть при подвывихе в атланто-осевом суставе, нарушениях в атланто-окципитальном сочленении, псевдоспондилолистезе (натального происхождения) и, воз­можно, связаны с раздражением синувертебрального нерва Люшка и крупно­петлистой периартериальной нервной сети позвоночной артерии [34].

Венозный отток крови от головного мозга в горизонтальном положении тела обеспечивает система яремных вен, в вертикальном - включаются и позвоноч­ные вены. Строение позвоночных вен отличается разнообразием: в 20-30% случаев может присутствовать одна позвоночная вена, а также вены образуют единый футляр, внутри которого и проходит позвоночная артерия [32]. Позво­ночные сплетения выполняют роль предохранительного клапана [35].

4.1. Клиника нарушений мозгового кровообращения в вертебрально-базилярном бассейне

Головная боль - наиболее часто встречающийся симптом, с которым об­ращаются к неврологу родители ребенка [45]. Характер и локализация голов­ной боли отличаются большим разнообразием. ГБ может быть острая, лока­лизованная, пульсирующего характера или тупая, постоянная, диффузная, в затылочной, височной, глазничной области. Часто дети жалуются и на боли в области шеи. Интенсивность головной боли оценивается по визуально-анало­говой шкале (ВАШ) дисфункций и обычно достигает 4-5 баллов.

Приступы спонтанного головокружения могут провоцироваться поворо­тами головы в шейном отделе позвоночника.

Боли в шейном отделе позвоночника - 2-4 балла по ВАШ с усилением при поворотах головы, неудобном или вынужденном положении головы, сла­бость в мышцах шеи и плечевого пояса, напряжение мышц шейно-затылочной области.

Синдром позвоночной артерии - задний шейный симпатический синдром описан Барре в 1925 г. [36], шейная мигрень [37] - это головные боли различного характера и интенсивности, чаще в затылочной области, сопровождающиеся головокружением, тошнотой, обмороками парестезии в зоне иннервации кореш­ков CII-CIII. Длительность головной боли до суток. Нарушение мозгового кро­вообращения (преходящего характера) в вертебрально-базилярном бассейне проявляется зрительными (боль в глазах, пелена, фотомы, двоение, кратков­ременная слепота сужение и выпадение полей зрения), слуховыми (снижение с пуха, шум), вестибулярными (головокружения, пошатывания, тошнота, рвота, нистагм), мозжечковыми, проводниковыми (преходящий гемипарез, гипестезии), речевыми (гнусавость, дизартрия) расстройствами; поражением каудальной группы нервов и нижней ветви лицевого нерва. Приступы имеют яркую вегета­тивную окраску панастенический [38], гиперсомнический [39, 40] синдромы до панических атак (нарушение кровообращения гипоталамическои области).

Цервикальная недостаточность - гипотрофия мышц плечевого пояса, кривошея, ограничение поворотов головы защитное напряжение шеино-затылочных мышц, «крыловидные» лопатки, гипотония мышц рук до рекурвации в суставах.

Синкопальный вертебральный синдром Унтернхарншейдта представ­лен в двух вариантах в зависимости от глубины и степени ишемических нарушений ретикулярной формации ствола внезапная потеря сознания с общей мышечной гипотонией и синдром «drop-attak» - внезапная, острая слабость в конечностях при резком повороте головы без потери сознания [32 41]

Астеноневротический синдром - общая слабость, быстрая утомляе­мость ухудшение памяти, раздражительность; депрессивный синдром.

Интеллектуальная недостаточность как следствие хронических ише­мических нарушений ретикулярной формации ствола мозга. А.В. Ситель. А.Ю. Нефедов [42] вводят понятие вертебрально-базилярной болезни (ВББ) и предлагают различать три её стадии Первые проявления вертебро-базилярной болезни (I стадия ВББ) обусловлены раздражением синовертебрального нерва Люшка и крупнопетлистой нервной сети ПА которое возникает из-за де­градации межпозвонковых дисков с последующим изменением суставно-связочного и мышечного аппарата ШОП и образованием функциональных бло­кад позвоночных двигательных сегментов. Клиническим проявлением I стадии ВББ является наличие вегеталгических и ангиодистонических проявлений. Жалобы больного на быструю утомляемость, снижение работоспособности рассеянность (низкий тонус ретикулярной формации ствола), диффузные го­ловные боли, не стойкие, частые редко локализуемые в половине головы, иногда легкую дурноту укачивание в транспорте плохую переносимость езды на лифте, эскалаторе, боязнь высоты. Часто жалобы на боли, шум, заложен­ность, чувство распирания, давления в ушах. Ощущение пелены перед глаза­ми, нарушение сумеречного зрения, цветные вспышки и зигзаги. Локальные невыраженные боли в затылке и шее, за глазами. По данным транскраниаль­ной допплерографии, асимметрия линейной скорости кровотока (ЛСК) по ПА не более 15%, при повороте головы в сторону, противоположную локации, от­мечено снижение ЛСК до15%.

Во второй стадии ВББ функциональные блокады регистрируются во всех ПДС шейного отдела позвоночника. В клиническои картине доминирует голов­ная боль, чаще постоянная Усиление головной боли в виде приступов сочета­ется с обилием вегетативно-сосудистых нарушений: чувство жара сердцеби­ение, озноб страх, тоска, панические атаки. При ТКД выявляют асимметрию кровотока по ПА от 30-50%, при функциональных пробах - снижение ЛСК по одной или обеим артериям ПА от 30 до 50% В III стадии ВББ функциональные блокады во всех шейных и сопряженных поясничных ПДС. Характерны приступообразные системные и несистемные головокружения, часто тошнота, рвота, головная боль. В этой стадии характер­ны приступы drop-attack. Частота приступов - 2-4 раза в год. В межприступный период наблюдают симптом Горнера или Пти, неустойчивость или падение в позе Ромберга, дисметрия, адиадохокинез. По ТКД асимметрия кровотока до 100% (спектр ЛСК по одной из артерий не выявляется; возможен только в си­столу - феномен «биения», сопровождается характерным звуком). Проявле­нием ВББ в III стадии является синдром единственной позвоночной артерии и\или синдром гипоплазии позвоночной артерии. Таким образом, клиническим проявлениям острых ишемических нарушений мозгового кровообращения в вертебрально-базилярной системе нередко предшествует синдром позвоноч­ной артерии или задний шейный симпатический синдром, который развивает­ся при дегенеративно-дистрофических изменениях в шейном отделе позво­ночника, влияющие на экстракраниальные отделы ПА и ее симпатического сплетения.

Наиболее частая жалоба детей на приеме у педиатра - головная боль. Вертеброгенные нарушения как одна из причин этих жалоб может стать этиологи­ческим фактором развития дисциркуляторных нарушений кровообращения в вертебрально-базилярной системе.



4.2 Вертеброгенные головные боли

Термин «цервикогенные, вертеброгенные головные боли» (ВГБ) и их ди­агностические критерии до настоящего времени являются предметом дискус­сии [46]. Дифференциальную диагностику ВГБ проводят с мигренью, головной болью напряжения. Определены закономерности: ограниченная локализация ГБ, с иррадиацией в лобно-орбитальную область, боль в области шеи, часто сопровождается ограничением движений в ШОП, болевыми ощущениями в руке и плече одноименной стороны. Отдельные авторы [45,46] отмечают лока­лизацию вертеброгенной головной боли, преимущественно с одной стороны, но указывают навсегда имеющуюся с другой стороны головную боль мень­шей интенсивности. Различают первичную (идиопатическую) и вторичную (натальная травма, кранио-цервикальные аномалии) вертеброгенную головную боль [47]. J. Jansen [48] связывает головную боль с сосудистой или рубцовой компрессией СИ корешка, ганглия или раздражение нижележащих корешков. Сосудистая компрессия может быть вызвана синусоидальным венозным спле­тением, которое окружает корешок и ганглий, как манжетка. При электронной микроскопии выявляется дегенерация нервных фибрилл. Экспериментально установлено, что афферентные волокна от ганглия СП идут к стволу мозга. Этим объясняется распространение боли в лобно-орбитальную область.

Шейный остеохондроз и другие дегенеративные заболевания могут вы­зывать ГБ посредством других механизмов: компрессия твердой мозговой оболочки, сужение спинального канала, нестабильность, раздражение воз­вратного нерва Люшка. Е.Р. Щепеткова [49] предложила клинические маркеры при аномалиях ШОП у детей:

аномалия Киммерле - горизонтальный среднеразмашистый нистагм,

снижение слуха на оба уха, динамическая и статическая атаксия, расстрой­ство чувствительности по полинейропатическому типу; асиммиляция ат­ланта - спонтанный клонический нистагм в обе стороны, снижение слуха, гемипарезы, атаксия, афония, снижение глоточного рефлекса; базилярная импрессия - вертикальный мелкоразмашистый нистагм, сходящийся стра­бизм, снижение слуха, бульбарные растройства, атактический синдром;

при блоках первого и второго шейных позвонков - проводниково-спи- нальный тип расстройств чувствительности; аплазия атланта-атаксия, буль- барный синдром, полинейропатия; хотя такая точность градаций, по мнению Ю.М. Никитина, достаточно условна [44].

Атланто-аксиальные аномалии проявляются клинически при сдавлении спинного мозга [50]. У пациентов могут выявляться: нистагм, пирамидная не­достаточность, мозжечковая симтоматика, вестибулярные нарушения. Осо­бенно грубая симптоматика выявляется при сочетании кранио-вертебральных дисплазий с пороками развития головного мозга: аномалия Арнольда-Киари, с различной степенью смещения миндалин мозжечка в большое затылочное отверстие (частое сочетание у детей раннего возраста, со спинно-мозговой грыжей [53], с сирингомиелией или сирингобульией [51]. Отмечено наличие упорных цефалгий при данной патологии и у пациентов со spina bifida [52].

A.M. Вейн и соавт. [39, 40] отмечали, что вертеброгенная головная боль может иметь хроническое течение.

Классификация сосудистых цефалгий с выделением вертеброгенных (цервикогенных) головных болей [19] представляется наиболее патогенетически обоснованной, современной и удобной для врача педиатра.

Выделено 3 варианта цервикогенной цефалгии: 1) компрессионно-ириттивный у больных с признаками натальной травмы ШОП или соединительно­тканной дисплазии; 2) гемодинамически значимой асимметрии - головные боли сопровождаются пароксизмальными нарушениями (зрительными, синкопальными, вегетативными кризами), соответствует клинике синдрома по­звоночной артерии; 3) региональной ангиодистонии - преобладание ангиодистонических реакций в вертебрально-базилярном бассейне при проведении функциональных проб.

В классификации Казанской вертеброневрологической школы [43] эти на­рушения объединены в два варианта: компрессионно-ирритативный и рефлекторно-ангиоспастический. И хотя всё разнообразие классификаций позволяет как-то систематизировать и сочетать изменения ШОП с разнообразием клини­ческих проявлений, но тем не менее хотелось бы предостеречь специалистов от слепого постулирования и упрощения видимых причинно-следственных за­висимостей из-за большой сложности исследуемой проблемы [44].

4.3. Вертеброгенные нарушения у детей

Развитие компрессионно-ирритативной формы цервикогенной ГБ у детей чаще всего, видимо, связано с компрессией ПА при остеохондрозе с нару­шением ротации соседних позвонков, спондилолистезом, остеофитами, на­правленными в сторону артерии. Наличие у младших детей незначительных признаков раннего шейного остеохондроза может указывать на дискогенное

происхождение нарушений. У старших детей выраженные остеофиты CII-CVI, возможно, вызывают смещение и ирритацию ПА. При ротационных подвыви­хах атланта наблюдают напряжение, спазм нижней косой мышцы головы, на­тяжение крыловидных связок с последующей ирритацией ПА.

Головные боли могут провоцироваться движениями в шейном отделе по­звоночника. В клинике преобладают стволовые симптомы (головокружение, тошнота, фотопсии, размытость изображения перед глазами, шум в ушах, свист, снижение слуха, неустойчивость походки, возникающие при форси­рованных поворотах головы), хруст в шее, болезненность CI-CII позвонков, кривошея, ограничение движений в ШОП, легкая асимметрия лица из-за дли­тельной кривошеи, диффузная мышечная гипотония, дефанс шейных мышц, нарушение осанки. У детей отмечают рассеянность, невнимательность, пло­хую успеваемость в школе. При исследовании гемодинамических показателей преимущественно регистрируют снижение (более 20%) линейной скорости кровотока в позвоночной артерии.

Синдром позвоночной артерии. При ирритации ПА с гемодинамически значимой асимметрией у пациентов диагносцировали синдром Барре-Льеу (простреливающие гемикрании, боли в точке входа позвоночной артерии в че­реп, вегетативные кризы, обмороки). Приступообразные боли пульсирующего характера с иррадиацией в область орбит сопровождаются слезотечением, заложенностью носа, зрительными нарушениями (фотопсии, дефекты полей зрения). Но отсутствие семейного анамнеза, межприступного периода, облег­чения состояния после антимигренозных препаратов, зависимость ГБ отизменений положения в ШОП, данные рентгенографии позволяют исключить диа­гноз мигрени или кластерной головной боли [20].

Последовательность возможных нарушений в вертебрально-базилярной системе представлена Н.В. Верещагиным [32]: синдром позвоночной арте­рии - синдром вертебрально-базилярной недостаточности - вертебро-базилярный инсульт.

Рефлекторно-ангиоспастическая форма. Чаще проявляется у детей младшей школьной группы при нестабильности позвоночника, соединительно-тканной дисплазии, аномалиях развития (аномалия Киммерле, синостозы в 2-х смежных позвонках). Дети жалуются на боли в шее, надплечьях, болез­ненность CIII-CV позвонков. Головные боли чаще возникают либо при форси­рованных поворотах, либо при длительной статической нагрузке на шею (при письме, игре на фортепиано, работе за компьютером). При исследовании кро­вотока в ПА выявлено преимущественное увеличение (более 30%) линейной скорости кровотока по ПА при поворотах головы.

При обследовани 450 детей в возрасте 7-16 лет с жалобами на головные боли у 44% детей определена связь головной боли с вертеброгенными нару­шениями натального генеза. Сочетание вертеброгенных ГБ с ангиодистониями - у 16% больных, с венозными дисгемиями (интракраниальный вариант) - у 21% больных (а также 9% - мигрень, 10% - венозные дисгемии). Средний возраст - 11,2 + 2,3 года, частота ГБ - 2 ± 1,3 в неделю, длительность забо­левания 5,2 ±2,1 года, интенсивность головной боли - 5,2 ±1,3 балла.

Предложен алгоритм проведения обследований детей в амбулаторных условиях. Наиболее информативными методами для выявления патологии ВББ, контроля за проводимой терапией являются транскраниальная доппле­рография и ретгенография ШОП с функциональными пробами.

(Рентгенографию шейного отдела позвоночника выполняли в прямой, боко­вой проекциях и через открытый рот).

У 75% детей отмечены множественные поражения в шейном отделе по­звоночника (чаще в сегменте CI-CII): расхождение (до 3-4 мм) остистых от­ростков - у 41%, смещение зубовидного отростка аксиса - у 52% больных, непараллельность суставных щелей - у 23%, смещение атланта влево или вправо - у 48%, асимметрия суставных щелей - у 34%, выпрямление шейного лордоза - у 75%, патологический кифоз - у 12%, смещение позвонков в сто­роны, лестничное смещение - у 34%), наличие кривошеи - у 36%. Рентгено­логические признаки раннего шейного остеохондроза были отмечены у детей старше 11 лет: уплощение шейного лордоза (синдром «струны» по Я.В. Цивьяну) - 75%, S-образное искривление позвоночника - 12%, задние остеофиты - 65%, уменьшение высоты тел позвонков в нижнешейном отделе (сочетание травматических и дистрофических нарушений) - 56%.

Аномалии развития выявлены у 12%: аномалия Киммерле-8%, Арнольда-Киари - 2%, сращение позвонков (синостоз) - 2%.

При транскраниальной допплерографии позвоночных артерий регистриро­вали нарушение ЛСК по ним у 85% детей (из них увеличение ЛСК - 97%). На­рушения венозного оттока по позвоночным сплетениям у 55%, из глубоких вен мозга - у 68% (преимущественно увеличение ЛСК по прямому синусу - 82%). При патологии в верхнешейном отделе CI-CII позвонков в 60% случаев реги­стрировали снижение скорости кровотока по ПА, при патологии среднешейно- го отдела (лестничное смещение, кифоз) отмечали ЛСК по ПА до 100 см/с, с резким уменьшением до 50% при функциональных пробах. Проведение дыха­тельных нагрузочных проб показало изменения цереброваскулярного резерва кровотока ствола мозга, более выраженное у детей младшего возраста.

Выявлено, что у детей с жалобами на боли в шее, затылке, хруст в шее при поворотах головы, нарушения кровотока в позвоночных артериях соот­ветствовали субкомпенсированной стадии вертебрально-базилярной недо­статочности: коэффициент асимметрии по ПА в положении головы прямо более 20%, при повороте - более 15%. Клинике декомпенсации соответство­вали кризы с нарушением вегетатики, зрения, обмороками, синдром Унтернхарнштадта - асимметрия ЛСК по ПА от 50% [42].

При функциональных пробах ТКД и рентгенографии у 67% детей определе­на заинтересованность правой позвоночной артерии, что, возможно, связано с преобладанием первой позиции плода и прорезыванием головки с поворотом вправо, преимущественно правосторонней кривошеи у новорожденных детей, а также с различными родовыми травмами позвоночника. Эти данные пред­ставляют интерес для разработки профилактических мероприятий в школе, так как во время занятий (письменных) предполагается большая нагрузка на правую руку и длительная статическая (вынужденная) поза с поворотом голо­вы вправо.

Таким образом, выделение вертеброгенных головных болей в группе сосу­дистых цефалгий является оправданным. Полученные данные о нарушениях не только в артериальном, но и венозном звене церебральной гемодинамики, глубоких венах мозга и прямом синусе представляют большой клинический ин­терес и предполагают изменение подхода в выборе терапии для этих детей.

Вертеброгенные цефалгии выделены в отдельную форму сосудистой це­ребральной патологии, но чаще, видимо, имеют место случаи сочетанных на­рушений с венозными дисгемиями, причем не только с экстракраниальным вариантом (при нормальных значениях скорости кровотока в прямом синусе) [5], но и достаточно часто (по нашим данным - у 68% детей) с формировани­ем интракраниального варианта венозных нарушений (82% из них связано с увеличением ЛСК по прямому синусу от 30 до 60 см/с, а 18% - со снижением ЛСК). Очевидно натальная травма у детей играет большую роль в возникно­вении дисциркуляторных нарушений, а пусковым механизмом заболевания, как правило, являются экстремальные воздействиями на ШОП (кувырки, за­прокидывание головы, лазание по канату, длительная статическая нагрузка в неудобной позе, частые падения в школе и на улице). Клиническая картина определяется преобладанием артериальных или венозных нарушений, а так­же их сочетанием.

Срывы компенсаторных возможностей гемодинамики зависят и от состоя­ния венозной системы, степени выраженности соединительнотканной недо­статочности, и от перинатальных повреждений с ликворо- и гемодинамическими нарушениями, которые, являясь вначале следствием, в клинической и ультразвуковой картине нередко занимают главную роль.

Таким образом, нарушение венозного звена церебральной гемодинами­ки занимает одно из ведущих мест в сосудистой патологии у детей. Анализ причин головных болей у детей показал взаимосвязь нарушений кровотока в вертебрально-базилярном бассейне с поражениями шейного отдела позвоноч­ника (врожденные аномалии и травматические повреждения). При этом на­значение патогенетически обоснованной терапии возможно только с учетом анамнеза, особенностей клинической картины и данных инструментальных методов исследования. Транскраниальная ультразвуковая допплерография является простым, неинвазивным, высокоинформативным и доступным ме­тодом диагностики нарушений церебральной гемодинамики у детей и может быть рекомендована для широкого применения в педиатрии.

ГЛАВА 6

ТРАНСКРАНИАЛЬНАЯ ДОППЛЕРОГРАФИЯ В ДЕТЕКЦИИ ЦЕРЕБРАЛЬНОЙ ЭМБОЛИИ

Диагностика церебральной эмболии является сложной задачей, поскольку ни один из клинико-инструментальных признаков, связанных как с донорским источником, так и с реципиентной арте­рией, не является патогномоничным [1]. Только ультразвуковая допплерография обладает уникальной возможностью пря­мой детекции движения эмболического материала по сосудам головного мозга. Поскольку церебральная макроэмбо­лия является редким событием, то при допплерографии регистрируют, главным образом, церебральные микроэмболы. При прохождении микроэмбола через лоцируемый сосуд возникает так на­зываемый микроэмболический сигнал - МЭС (рис. 100).

Первое сообщение о регистрации эмболов с помощью ультразвука было сделано в 1965 году W.G. Austen и D.H. Howry, которые датчиком 2 МГц во время операции на сердце с использованием искусственного кровообращения зарегистрировали сигналы от эмболов [2]. В 1968 году М.Р. Spencer и S.D. Ca­mpbell [3] датчиком 5 МГц детектировали сигналы от воздушных микроэмболов в сосудах при изменении давления у моряков во время декомпрессии. В 70-е годы прошлого века была проведена серия экспериментальных работ по лока­ции микроэмболов у животных с помощью импульсного ультразвука, но только после преодоления R. Aaslid et al. в 1982 году [4] экранирующего эффекта че­репа открылась реальная перспектива зарегистрировать появление эмболов в сосудах мозга методом транскраниальной ультразвуковой допплерографии (ТКД). Так, в 1990 году М.Р. Spencer et al. [5] методом ТКД детектировали сигна­лы от материальных (солидных, твердых) микроэмболов в средней мозговой артерии (СМА) при операции каротидной эндартерэктомии.

В дальнейшем МЭС были обнаружены при целом ряде заболеваний и оказались частым событием. D. Georgiadis et al. [6] опубликовали данные о частоте детекции микроэмболических сигналов у пациентов с потенциаль­ными кардиальными и каротидными источниками эмболии. Потенциальный нативный кардиальный источник (общая частота - 23%); инфекционный эндокардит - 43%; левожелудочковая аневризма - 34%; внутрисердечный тромб - 26%; дилатационная кардиомиопатия - 26%; неклапанная мерцательная аритмия - 21%; поражение клапанов сердца - 15%.

Рис. 100. Допплерограмма СМА. Показан допплеровский микроэмболический сигнал (стрелка).

Искусственные клапаны сердца (55%): механические - 58%; свиные - 43%; гомотрансплантатные - 20%.

Каротидный источник (28%): симптомный - 52%; асимптомный - 7%.

Для детекции церебральной микроэмболии используют длительный транс­краниальный допплеровский мониторинг с инсонацией, как правило, одной или обеих средних мозговых артерий датчиком 2 МГц в течение 30-60 минут (или в течение хирургического вмешательства). Выбор СМА для эмболодетекции связан с более высокой вероятностью обнаружения в них микроэмболов. Во-первых, по средним мозговым артериям поступает около 80% крови в по­лушария мозга. Во-вторых, вследствие анатомических особенностей средние мозговые артерии являются непосредственным продолжением сонных арте­рий. В-третьих, среди всех интракраниальных артерий СМА лоцируют наи­более легко. Исследование выполняют в положении пациента лежа на спине с небольшой удобной подушкой под головой. После получения устойчивого сигнала от СМА датчик надежно фиксируют на голове пациента с помощью специального устройства (шлема). Производится визуальная оценка допплерограммы и оценка аудиосигнала (on-line), а также запись информации и последующий анализ (off-line) опытным исследователем. Методика является трудоемкой и требует больших временных затрат. Во время хирургических вмешательств осуществляется анализ в режиме реального времени (on-line), и звуковые сигналы при прохождении эмболов должны быть слышны хирурги­ческой бригаде.

Базовые критерии идентификации допплеровских микроэмболических сиг­налов были опубликованы Consensus Committee of the Ninth International Cere­bral Hemodynamic Symposium в журнале «Stroke» в 1995 году [7].

  1. Допплеровский микроэмболический сигнал является транзиторным, дли­тельность его обычно не превышает 300 мс.
  2. Амплитуда допплеровского микроэмболического сигнала обычно по крайней мере на 3 дБ выше фонового сигнала.
  3. Допплеровский микроэмболический сигнал располагается внутри доп­плеровского спектра и не пересекает изолинию.
  4. Допплеровский микроэмболический сигнал сопровождается звуковым сигналом, который в зависимости от применяемого допплеровского устройства может быть похож на «щелчок», «чириканье» или «стон».

С практической точки зрения одним из наиболее важных является вопрос дифференцировки микроэмболических и артефактных сигналов. Избежать по­явления артефактов, вызванных смещением датчика, работой диатермокоагулятора во время операции или другими причинами, практически невозможно. В этом случае также генерируются высокоинтенсивные транзиторные сигна­лы. Известен ряд дифференциально-диагностических признаков - артефакты пересекают изолинию и являются двунаправленными сигналами, максимум интенсивности артефактного сигнала сконцентрирован в области изолинии. При визуальном анализе сигналов опытным исследователем дифференцировка сигналов не вызывает трудностей, но сопряжена с большими времен­ными затратами.

Среди методов автоматической детекции МЭС и их дифференцировки с артефактами в настоящее время наиболее распространен подход, базиру­ющийся на использовании двух мощностных параметров - порога детекции и порога режекции. Порог детекции представляет собой такое относитель­ное увеличение интенсивности сигнала по отношению к фоновому сигналу, которое позволяло бы расценивать его как микроэмболический. В качестве порога детекции рекомендуют значение относительного увеличения интен­сивности до 7 дБ [8], поскольку такая величина порога обеспечивает хоро­шую воспроизводимость результатов детекции. Порог режекции представля­ет собой разницу интенсивности сигналов, обнаруженных вблизи изолинии по разные стороны от нее. Он позволяет исключать сигналы, пересекающие изолинию и, таким образом, являющиеся артефактными. Целесообразно вы­бирать близкие значения порогов детекции и режекции, то есть около 7 дБ. Такой метод детекции, к сожалению, не обладает высокой специфичностью. Необходимо учитывать, что газовые и крупные материальные микроэмболы могут продуцировать сигналы, превышающие по своей интенсивности дина­мический диапазон воспринимающего устройства, что ведет к его перегруз­ке. В этом случае МЭС могут выходить за пределы допплеровского спектра и пересекать изолинию, принимая артефактный вид [9]. Кроме того, массив­ная эмболизация может продуцировать серию микроэмболических сигналов, сгруппированных в кластер, что также затрудняет дифференцировку и кор­ректный подсчет количества сигналов [10].

Новым подходом к автоматической дифференцировке микроэмболических и артефактных сигналов является многоглубинная транскраниальная допплерография. С помощью специального датчика обеспечивается локация одной церебральной артерии на нескольких глубинах. При этом микроэмболический сигнал регистрируется сначала в более проксимальных сегментах артерии, а затем - в более дистальных, с определенной временной задержкой, тогда как артефакт появляется одновременно во всех лоцируемых сегментах. Обычно используют двухглубинную инсонацию средней мозговой артерии с разницей глубин 10 мм при размере объема локации 5 мм. В этом случае получают временной порог, позволяющий автоматически отдифференцировать микро­эмболические сигналы и артефакты (1 или 2 мс). При использовании многоглубинного мощностного М-режима продвижение микроэмбола по церебральной артерии вызывает появление тренда, направленного под углом к изолинии, тогда как артефакт характеризуется появлением вертикальной полосы. Спе­цифичность многоглубинного метода детекции микроэмболии близка к 100%. Только многоглубинный метод позволяет достоверно детектировать высоко­интенсивные МЭС, вызывающие зашкаливание регистрирующего устройства, отличая их от истинных артефактов [11-13].

В отдельных случаях могут иметь место курьезные регистрации. Так, МЭС может появиться только в дистальном объеме локации или наоборот, что объ­ясняют особенностями геометрии СМА. Такие парадоксальные регистрации снижают чувствительность метода [14]. К снижению чувствительности метода ведет также наличие в кровотоке МЭС с низким относительным увеличени­ем интенсивности, вследствие чего такие МЭС могут быть автоматически не детектированы. Метод частотной фильтрации увеличивает чувствительность детекции [15].

В последнее время предложен ряд новых подходов, направленных на авто­матическую дифференцировку МЭС и артефактов (оценка комплекса времен­ных, частотных и энергетических параметров сигналов [16], оценка постэм­болических спектральных паттернов [17] и другие). Однако по-прежнему «зо­лотым стандартом» остается дифференцировка МЭС и артефактов опытным исследователем.

Определение состава и размеров эмболического материала на сегодняш­ний день остается предметом дискуссии и научно-технического поиска. Раз­личают газовые (воздушные) и материальные (твердые, солидные) микроэмболы. Они обладают разным акустическим импедансом. Импеданс газовых микроэмболов значительно отличается от импеданса форменных элементов крови, а импеданс материальных микроэмболов близок к импедансу окружаю­щей крови. В связи с разницей в импедансе газовые и материальные микроэмболы продуцируют допплеровские сигналы с различными характеристиками, и в первую очередь, это касается интенсивности сигнала. В экспериментальных и клинических исследованиях показано, что газовые микроэмболы продуциру­ют сигналы с большим относительным увеличением интенсивности, чем ма­териальные микроэмболы. Однако такие взаимоотношения могут нарушаться вследствие различий и неопределенности их размеров. В то же время тенден­ция к большим значениям интенсивности сигналов при газовой микроэмболии существует, и многие авторы предпринимали попытки определения порога интенсивности МЭС, который позволил бы проводить дифференцировку со­става микроэмболов. Были получены весьма противоречивые результаты, а в отдельных случаях заведомо нереальные пороговые значения при существу­ющем динамическом диапазоне допплеровских устройств [9, 18].

D.W. Droste et al. [19] предложили новый оригинальный способ дифференцировки газовой и материальной микроэмболии, заключающийся в дыхании 100%-ным кислородом, что приводит к значительному снижению числа МЭС, связанных с газовыми микропузырьками, и не влияет на материальные микрочастицы.

Другим многообещающим решением стало использование многочастотного датчика, одномоментно инсонирующего артерию на двух ультразвуковых ча­стотах - 2 МГц и 2,5 МГц. Показано, что газовые микроэмболы продуцируют разные по интенсивности сигналы при локации на двух частотах, а материаль­ные частицы - сигналы с одинаковой интенсивностью [20].

Появились и другие методы дифференцировки газовых и материальных МЭС. Большинство из них использует альтернативные (не по Фурье) методы обработки сигнала (Wigner-Ville, wavelet) [21-23]. В 2002 году появились сооб­щения об испытаниях допплеровского датчика, инсонирующего сосуд одномо­ментно в широком диапазоне частот (от 50 КГц до 20 МГц). Экспериментальные исследования показали, что с помощью такого датчика можно не только диф­ференцировать газовые и материальные микроэмболы, но и определять раз­меры газовых микроэмболов. Исследователи признают, что для подтвержде­ния полученных результатов необходимы более широкие экспериментальные и клинические испытания [24].

Состав материальных микроэмболов может быть весьма разнообразен: агрегаты тромбоцитов; фрагменты тромбов вегетаций и опухолей; атероматозные массы и жир; кальцинаты; синтетические материалы. Многие авторы сообщают что большинство материальных МЭС представляют собой агрегаты тромбоцитов и что назначение антитромбоцитарных средств вызывает их ре­дукцию; в некоторых других случаях антитромбоцитарные средства оказыва­ются неэффективными, что говорит о нетромбоцитарной природе МЭС в этих клинических ситуациях [25-27]

Проблема определения состава и размеров материальных микроэмболов на сегодняшний день не решена. В экспериментах показано, что увеличение размера эмбола ведет к увеличению интенсивности и продолжительности МЭС, однако структура эмболического материала (тромбы, агрегаты тромбо­цитов, атероматозный материал, жир) также влияет на эти параметры (тромбоцитарные эмболы дают меньшую амплитуду и меньшую продолжительность сигнала, чем атероматозные эмболы такого же размера) поэтому оценить раз­мер эмбола, исходя из характеристик сигнала возможно только при точном знании его состава, и наоборот. В реальной практике возникает задача с двумя неизвестными (невозможно различить сигнал от большого тромбоцитарного эмбола и сигнал от маленького атероматозного эмбола) [28]

Мы также предприняли попытку в эксперименте определить критерии дифференцировки структуры эмболического материала базируясь на мощностных и временных параметрах МЭС На специальном стенде производи­ли допплеровскую детекцию воздушных пузырьков (диаметр 600-1000 мкм), жировых микрочастиц (диаметр около 600 мкм), микросвертков крови (диа­метр 200-600 мкм) датчиком 2 МГц Не было получено достоверных различий в мощностных характеристиках и длительности МЭС при различной структуре эмболического материала (р>0,05) Лишь при визуальном анализе имелись не­которые различия - воздушные МЭС занимали широкую частотную полосу и имели вид вертикальных «полосок» а материальные МЭС располагались в узкой частотной полосе и по своей форме приближались к «овалу» или «кругу» [29].

Существует еще одна техническая проблема в допплеровской детекции церебральной микроэмболии - это несоответствие результатов, полученных разными исследователями на разной допплеровской аппаратуре. Приводи­мые в литературе цифры частоты обнаружения МЭС при одной и той же па­тологии существенно различаются, что ведет к дискредитации метода. Были предприняты крупные внутрицентровые и межцентровые международные исследования этой проблемы Результатом стало появление в 1998 году в журнале «Stroke» статьи «Consensus on microembolus detection by TCD», под­готовленной International Consensus Group on Microembolus Detection [9] В ней обобщены технические параметры, влияющие на детектабельность МЭС.

1. Соотношение между энергией обратного рассеивания от эмболов и от крови (относительное увеличение интенсивности) может принимать различ­ные значения для одного и того же эмболического сигнала при использовании различных способов измерения интенсивности.

2 Порог детекции (в настоящее время обычно используются пороги от 3 до 12 дБ) позволяет отдифференцировать МЭС от общего фонового шума и от спонтанных «пятнообразных» флюктуации интенсивности физиологических допплеровских сигналов потока. Установление низкого порога повышает чув­ствительность, но снижает специфичность детекции, а выбор высокого порога, наоборот, повышает специфичность, но снижает чувствительность детекции МЭС. Как было указано выше, целесообразно использовать порог 7 дБ.

  1. Размер объема локации существенно влияет на величину относитель­ного увеличения интенсивности. Необходимо стремиться к использованию максимально малого объема локации.
  2. Частотное разрешение быстрого преобразования Фурье (БПФ). Обычно применяется частотная полоса 5 кГц.
  3. Временное разрешение БПФ находится в реципрокных отношениях с частотным разрешением и имеет большее значение для корректной регистра­ции МЭС, имеющих продолжительность от 10 до 100 мс. Обычно применяется временная развертка 6,4 с.
  4. Временное перекрытие при БПФ. При отсутствии перекрытия смежных временных окон (в старых системах) часть микроэмболов, попадающая в промежуток между окнами, может быть слышимой, но не визуализируемой на экране. В том случае, когда используются непрямоугольные окна и наложение окон составляет менее 50%, может происходить значительное снижение от­носительного увеличения интенсивности той части микроэмболов, которая приходится на область наложения окон.
  5. Динамический диапазон устройства.
  6. Передающая ультразвуковая частота в большинстве случаев - 2 МГц.
  7. Установки фильтров. Целесообразно пользоваться фильтрацией мини­мально.
  8. Время записи. 30-минутная регистрация достаточна при искусственных клапанах сердца. При других видах патологии регистрация должна продол­жаться не менее 60 минут. Известны колебания интенсивности микроэмболии в течение часов, суток, дней. Поэтому необходимо либо еще увеличить время мониторинга, либо проводить повторные регистрации в течение одного дня или нескольких дней.

Таким образом, для того чтобы избежать дискредитации метода, необходи­мо хорошо представлять его ограничения и проблемы допплеровской детекции церебральной микроэмболии. В связи с этим рекомендовано придерживаться стандартных параметров регистрации или по крайней мере сообщать свои ин­дивидуальные параметры по следующей схеме: 1) ультразвуковое устройство; 2) тип и размер датчика; 3) инсонируемая артерия; 4) глубина инсонации; 5) алгоритм для оценки интенсивности сигнала; 6) установки частотной шкалы; 7) порог детекции; 8) аксиальный размер объема локации; 9) БПФ размер (ис­пользуемое число точек); 10) БПФ длина (время); 11) БПФ перекрытие; 12) передающая ультразвуковая частота; 13) установки высокочастотного филь­тра; 14) время записи.

Главным в допплеровской детекции церебральной эмболии было и оста­ется клиническое значение обнаруженных микроэмболических сигналов. По мере клинической оценки метода сложилось представление, что микроэмбо­лы, лоцируемые с помощью ТКД, обычно не вызывают появления клинических симптомов но являются маркерами и предикторами опасной для головного мозга макроэмболизации [25. 30-34]. Одновременно в отдельных клинических наблюдениях обнаружился диссонанс. В одних случаях массивная эмболизация; например при операциях с использованием искусственного кровообраще­ния или при наличии искусственных клапанов сердца, не вызывала отчетли­вого клинического эквивалента, в других - при явных клинико-инструментальных признаках церебральной эмболии МЭС не обнаруживали, например при инсульте на фоне мерцательной аритмии. Причинами такого несоответствия являются вышеназванные технические проблемы, а также гетерогенность эм­болического материала. Так, красные тромбоэмболы не ассоциируются с по­явлением МЭС, хотя представляют собой наибольшую угрозу для головного мозга в связи с их крупными размерами [29] а газовые пузырьки, продуциру­ющие МЭС высокой интенсивности, наименее опасны. Они неустойчивы в по­токе крови, могут растворяться а также проходить через микроциркуляторное русло [35, 36]. В то же время установлено, что длительная массивная микро-эмболизация обладает кумулятивным эффектом с развитием диффузной эн­цефалопатии и сосудистой деменции [25, 33].

Мы также изучали церебральные эффекты газовой эмболии в эксперимен­те на собаках [37]. Воздушные пузырьки диаметром 600-1000 мкм вводили в общую сонную артерию с помощью дозатора со скоростью 1 микроэмбол каждые три секунды, то есть 1 мл воздуха в минуту. Ультразвуковую регистра­цию воздушных микроэмболов производили в интракраниальном сегменте внутренней сонной артерии. Параллельно осуществляли запись электроэнце­фалограммы (ЭЭГ) с помощью игольчатых электродов.

Эмболизация бассейна левой внутренней сонной артерии на первых мину­тах не приводила к изменениям биоэлектрической активности головного моз­га. Только на 25-30-й минуте от начала введения (25-30 мл воздуха, 1500- 1800 микроэмболов) появлялись электроэнцефалографические изменения в виде постепенного снижения вольтажа ЭЭГ, появления среднеамплитудной дельта-активности в передних отделах правого полушария. Впоследствии на­ступало полное угнетение всех видов активности и регистрировалась «пло­ская» кривая Таким образом массивная воздушная эмболия церебральных артерий вызывает выраженное ишемическое повреждение головного мозга. Однако требуется достаточно большой объем вводимого воздуха для разви­тия тяжелых необратимых изменений, и патологические изменения появля­ются не сразу.

Во время эксперимента мы зарегистрировали микроэмболические сигналы в яремных венах, а также обнаружили воздушные пузырьки в сосудах практи­чески всех внутренних органов на аутопсии Постепенное накопление критиче­ской массы микроэмболов в циркуляции, вероятно, и обуславливает отсроченность поражения а также его системность.

Наиболее глубоко микроэмболизация изучена у больных с искусственны­ми клапанами сердца (ИКС). В последние годы доминирует представление о газовой природе эмболов. Появление пузырьков связывают с образованием областей низкого давления (областей кавитации) во время работы механиче­ского протеза, что провоцирует выход газов крови из раствора. Появление этой теории непосредственно связано с внедрением транскраниальной допплеро­графии в диагностический процесс, когда возможности допплеровской детек­ции церебральной эмболии были использованы для обследования пациентов с искусственными клапанами сердца. В результате была выявлена высокая частота детекции МЭС и их большое количество у данной группы пациентов, что не согласуется с частотой клинически манифестных церебральных ишемических событий. D. Georgiadis et al. [38-40] приводят множество аргумен­тов в пользу газовой природы микроэмболов у больных с механическими ИКС: 1) отсутствие корреляции МЭС с интенсивностью антикоагулянтной терапии и показателями свертывания крови; 2) мощность МЭС значительно (пример­но в 5 раз) выше у пациентов с механическими клапанами, чем у пациентов с биологическими клапанами или атеросклеротическим поражением сонных артерий; 3) количество МЭС остается стабильным с течением времени; 4) зна­чительно большее количество МЭС детектируют в общей сонной артерии, чем в средней мозговой артерии; 5) МЭС детектируют в яремных венах; 6) количе­ство МЭС уменьшается в экспоненциальной зависимости или они полностью элиминируются при ингаляции 100% кислорода; 7) гипербарическая компрес­сия влияет на количество МЭС.

Показано более высокое число МЭС у детей с механическими ИКС, что ав­торы объясняют меньшим расстоянием от сердца до средней мозговой арте­рии, вследствие чего меньшее количество пузырьков успевает раствориться, а также более высокой частотой сердечных сокращений у детей, что ведет к образованию большего количества пузырьков [41].

Установлено также отсутствие связи частоты встречаемости и количества МЭС с размером клапана, давностью протезирования, наличием нарушения ритма сердца, возрастом пациента, а также с наличием церебральных ишемических расстройств, что поставило под сомнение клиническую значимость детекции МЭС. Была выявлена лишь связь с типом искусственного клапана сердца [39, 42, 43].

Сторонники газовой природы микроэмболов, отрицающие их роль в раз­витии церебральных ишемических событий, вместе с тем показали связь дли­тельной микроэмболизации с развитием когнитивных нарушений [44, 45].

В настоящее время увеличилось число работ, в которых, наряду с при­знанием возможности образования микропузырьков, авторы указывают на очевидное присутствие материальных микроэмболов (главным образом, агре­гатов тромбоцитов) у пациентов с механическими ИКС, которые и обладают (в отличие от газовых микроэмболов) клинической значимостью, предопределяя развитие клинической манифестации, а также могут контролироваться антитромбоцитарными препаратами [20, 46-48].

Мы также изучали церебральную эмболию у пациентов с механически­ми ИКС [29] и получили следующие результаты: 1) МЭС зарегистрированы у 22,7% пациентов; 2) эмболическая нагрузка на головной мозг составляла от 2 до 15 МЭС за 30 минут, в среднем - 6,9 ± 4,3 МЭС; 3) относительное увеличе­ние мощности МЭС составляло от 7 до 22 дБ (большинство менее 15 дБ), в среднем - 13,2 ± 4,0 дБ; 4) позиция клапанного протеза и давность протезиро­вания не влияли на частоту обнаружения и количество МЭС (р>0,05); 5) интен­сивность пероральной антикоагулянтной терапии и величина протромбинового индекса не коррелировали с МЭС (р>0,05); 6) выявлена сильная корреляци­онная связь наличия (р<0,001) и числа (р<0,001) МЭС с дисфункцией ИКС; 7) в результате антитромбоцитарной терапии происходило снижение коли­чества МЭС (р<0,05): у 50% пациентов МЭС исчезли, у 25% - их количество уменьшилось, у 25% - количество МЭС не изменилось или увеличилось, при этом имелась тенденция к увеличению мощности МЭС или она была исходно высокой; 8) частота регистрации МЭС среди пациентов с ишемическими НМК составила 35,3%, она значительно превышала частоту детекции МЭС у па­циентов без НМК(19,4%), хотя различия не достигли уровня статистической значимости (р>0,05); 9) у большинства пациентов (66,7%) церебральные ише­мические нарушения возникали при нарушении режима антикоагулянтной те­рапии; 10) МЭС не регистрировали у 64,7% больных с ишемическими НМК в анамнезе; 11) у пациентов с МЭС и церебральными ишемическими наруше­ниями в анамнезе, развившимися при адекватной антикоагулянтной терапии, назначение антитромбоцитарных средств приводило к редукции МЭС; 12) у пациентов с МЭС, но без церебральных ишемических НМК в анамнезе, на­значение антитромбоцитарных средств в большинстве случаев не приводило к редукции МЭС.

Анализ полученных данных показал, что эмболический материал при ИКС гетерогенен. Он может состоять из красных (фибрин-зависимых богатых эри­троцитами) тромбов, белых (фибрин-тромбоцитарных) тромбов (или агрегатов тромбоцитов), газа. Красные тромбы вследствие больших размеров представ­ляют главную угрозу для головного мозга и требуют назначения непрямых ан­тикоагулянтов, они не ассоциируются с МЭС. Белые тромбы также опасны для головного мозга, они ассоциируются с МЭС и требуют назначения антитромбо­цитарных препаратов. Кавитационные пузырьки также ассоциируются с МЭС, но не представляют серьезной угрозы для головного мозга.

При изучении микроэмболизации у пациентов с мерцательной аритмией с помощью ТКД-мониторинга D.G. Nabavi et al. [26] обнаружили МЭС у 30% пациентов с неклапанной мерцательной аритмией, D. Georgiadis et al. [6] - у 21%, а М. Cullinane et al. [49] - у 15,1%. В то же время МЭС не были обна­ружены у пациентов с идиопатической мерцательной аритмией [50]. Кроме того, установлена корреляция МЭС с показателями активности тромбоцитов у пациентов с мерцательной аритмией [26], а как известно, при мерцательной аритмии в основе образования красного тромба лежит активация коагуляционных каскадов, а не активация тромбоцитов. Все это ставит под сомнение самостоятельную роль мерцательной аритмии в генерации микроэмболов. По всей видимости, появление МЭС при мерцательной аритмии связано не с об­разованием красного тромба, а с наличием дополнительных источников эмбо­лии (возможно, клапанных) [29].

Общепризнано, что ТКД является незаменимым методом детекции артерио-артериальной микроэмболизации. Установлено, что при стенозах цере­бральных артерий частота детекции МЭС и их количество выше в бассейне сосуда с симптомным стенозом [51-53]. Кроме того, частота микроэмболии и количество микроэмболических сигналов прямо коррелирует со степенью стеноза [51, 53-57]. Также выявлена корреляция частоты и количества МЭС с наличием изъязвленной атеросклеротической бляшки, даже в отсутствие гемодинамически значимого стенозирования сонной артерии, а также с внутрипросветным тромбом [31, 56-58]. Появились сообщения о более высокой частоте детекции и количестве МЭС при эхонегативных бляшках [59-61], хотя другие исследователи не обнаружили связь между эхогенностью атеросклеро­тической бляшки и наличием и количеством МЭС [55].

Мы изучали артерио-артериальную эмболизацию у пациентов со случай­но зарегистрированными МЭС при компрессионных каротидных пробах. При последующем дуплексном сканировании во всех случаях обнаружили мор­фологически нестабильные атеросклеротические каротидные бляшки. Спон­танные МЭС при 60-минутном ТКД-мониторинге были обнаружены лишь у 20,9% пациентов этой группы. У 45,9% пациентов в анамнезе указание на ПНМК из них в 94,1% случаев латерализация МЭС и бассейна ишемического НМК совпадала (при повторных ишемических нарушениях в 100% случаев). Очаговая неврологическая симптоматика (постинсультная и на фоне дисциркуляторной энцефалопатии без анамнестических церебральных ишеми­ческих событий), ипсилатеральная к МЭС, обнаружена у 59,5% пациентов, контралатеральная - только у 5,4%. Мы проанализировали связь между латерализацией МЭС, с одной стороны, и латерализацией ПНМК и наличием очаговой неврологической симптоматики, с другой. Обнаружена умеренная корреляционная связь между латерализацией МЭС и латерализацией ПНМК (р<0,001), а также латерализацией очаговой неврологической симптомати­ки (р<0,001). При этом не обнаружена связь между степенью стенозирова­ния сонной артерии, содержащей эмбологенную бляшку, с одной стороны, и ПНМК и очаговой неврологической симптоматикой, с другой (р>0,05). То есть артерио-артериальная эмболия у пациентов с атеросклеротическим пораже­нием сонных артерий является независимым и ведущим фактором в разви­тии ишемического повреждения головного мозга [29].

Установлено, что количество детектируемых микроэмболических сигналов существенно возрастает во время развития церебральной ишемии (в первую очередь, в бассейне симптомной артерии) и затем постепенно снижается с течением времени, соответственно микроэмболические сигналы более часты у пациентов с острым развитием неврологической симптоматики, обусловлен­ной ишемией мозга [31, 53, 55, 62-64].

Цветовая допплеровская сонография магистральных артерий головы и ТКД-мониторинг интракраниальных артерий показали, что атеросклеротическая бляшка, являясь потенциальным источником эмболии, становится актив­ной, то есть продуцирующей эмболы, только в ограниченные промежутки вре­мени, лишь тогда она может стать опасной в развитии эмбологенной ишемии мозга [62, 64].

Во многих проспективных исследованиях показано, что пациенты со значи­тельным числом регистрируемых асимптомных микроэмболических сигналов с большей вероятностью претерпевают клинически значимую церебральную ишемию, в том числе повторную [30-32, 34].

Транскраниальный допплеровский мониторинг демонстрирует снижение частоты и количества МЭС при антиагрегантной терапии (аспирин, тиклопидин, клопидогрель), что указывает на тромбоцитарную природу микроэмболов, и по­зволяет рассматривать допплеровскую детекцию церебральной микроэмболии в качестве метода оценки эффективности проводимой антитромбоцитарной тера­пии [54, 65-67].

Основными периоперационными не­врологическими осложнениями каротидной эндартерэктомии являются цереброваскулярные расстройства, причиной которых в большинстве случаев является эмболия [68]. Микроэмболы регистрируют почти при каждой каротидной эндарте­рэктомии [68-70]. Микроэмболия может возникнуть на любом из этапов операции. Во время доступа появление материаль­ных микроэмболов связано с наличием внутрипросветного белого тромба, ульцерации каротидной атеросклеротической бляшки, а также с транзиторными ишемическими атаками или инсультом в анамнезе и, соответственно, чаще наблюдается у симптомных пациентов [5, 29, 71] (рис. 101). Материальная и газовая микроэмболизация возникает при постановке и открытии шунта, а во время шунтирования реги­стрируют материальные микроэмболы. Значительное число как материальных, так и газовых микроэмболов фиксируют при освобождении сонной артерии от пережатия с финальным возобновлением кровотока [5, 29, 68, 69, 72] (рис. 102).

Количество микроэмболов во время операции имеет статистически значимую связь с периоперационными церебральными ишемическими нарушениями [68, 71, 73, 74]. Появление более 10 микроэмболов во время доступа статистически значимо связано с периоперационными церебральными осложнениями и появлением новых ишемических изменений на КТ и МРТ головного мозга, как правило, это мелкие очаги изменен­ного сигнала [71, 73, 74]. Микроэмболия во время шунтирования ассоциируется с интраоперационными церебральными осложнениями [68, 73, 75], хотя C.R. Levi et al. [70] не нашли ассоциации между интраоперационными микроэмболическими сигналами и клиническим исходом.

Предотвращение эмболических осложнений зависит, главным образом, от качества выполнения хирургических манипуляций [68, 72]; иногда необходимо увеличить коли­чество вводимого гепарина или использовать декстран [68].

Рис. 101. Допплерограмма СМА. МЭС во время пробного пережатия ипсилатеральной оперируемой сонной артерии (показан стрелкой).

Рис. 102. Допплерограмма СМА. Множественные МЭС при снятии зажима (момент снятия указан стрелкой) с ипсилатеральной оперируемой сонной артерии.

Исследования, сравнивающие частоту и интенсивность микроэмболизации при раз­личных видах каротидной эндартерэктомии, показали, что послеоперационная микро-эмболизация при эверсионной эндартерэктомии ниже, чем при стандартной операции [69]. После операции поступление микроэмболов в мозг может сохраняться в тече­ние некоторого времени, достигая у отдельных пациентов 50 и более МЭС в час, хотя количество их достаточно быстро снижается. Массивная послеоперационная эмболизация является предиктором ипсилатеральной фокальной церебраль­ной ишемии [5, 70, 76], а в случаях отсутствия послеоперационного снижения интенсивности микроэмболии или ее нарастании ставится вопрос о ревизии сосуда и, возможно о повторной операции [5, 77].

Проведенное нами исследование показало, что длительно сохраняющаяся послеоперационная микроэмболизация являлась одним из ведущих факторов риска развития периоперационных ишемических НМК. Наиболее устойчивая микроэмболизация наблюдалась после операций на сосудах мозга с использованием шунтов или заплат из искусственного материала. МЭС не регистриро­вали после эверсионной эндартерэктомии, вероятно, вследствие турбулент­ности в оперированной артерии [29].

Проведение допплеровского мониторинга способствовало снижению часто­ты и тяжести неврологических осложнений в тех центрах, которые в течение многих лет его используют. Хирурги под влиянием звуковых сигналов, слы­шимых во время операции, могут модифицировать технику манипуляций для прекращения или уменьшения поступления микроэмболов в сосуды головно­го мозга [68, 72, 73] Послеоперационный ТКД-мониторинг позволяет также оценить результат каротиднои эндартерэктомии с точки зрения устранения источника церебральной эмболии. Продолжение микроэмболизации требует ревизии оперированной артерии или поиска другого потенциального источни­ка церебральной эмболии [77].

В последние годы в клиническую практику активно входит ангиопластика со стентированием. Если при стенозах подключичной артерии эту манипуляцию используют давно и успешно, то для коррекции поражений сонной артерии основным препятствием к ее широкому использованию является интраоперационная эмболизация церебральных сосудов [78]. Такая эмболизация, по дан­ным ТКД-мониторинга, имеет место у подавляющего большинства пациентов в момент раздувания баллона и в течение нескольких минут после его сдувания, при установке стента, а также при введении катетера в сонную артерию и его извлечении. В то же время в большинстве случаев она остается асимптомной [79. 80]. Сообщают об отсутствии МЭС в отдаленном периоде после стентирования [81].

Поскольку в составе эмболического материала, образующегося при ангио­пластике, присутствует нетромботический материал (кристаллы холестерина, жир, кальцинаты), проведение только антитромботической терапии не предот­вращает эмболизацию [27]. Для снижения микроэмболизации во время анги­опластики и стентирования в последнее время применяют различные протективные технологии. Например, используют системы с временной окклюзией дистального участка сонной артерии с последующим промыванием и аспира­цией эмболического материала через аспирационныи катетер [27, 82], при­меняют специальный фильтр-ловушку, размещаемый в дистальном участке сонной артерии [78] или стентирование до раздувания баллона [83] Нельзя исключить газовый характер эмболии при выполнении процедур баллонной ангиопластики или вальвулопластики Возможной причиной образования пу­зырьков может быть эффект кавитации [84], а также дефект стенки баллона со стравливанием воздуха в сосудистое русло [85].

С первых лет клинического применения метода ТКД изучались возможности ее ис­пользования в качестве инструмента для мониторинга церебральной гемодинамики во время операций на сердце. Padayac-hee et al. [86] использовали транскрани­альную допплерографию для детекции газовых микроэмболов в СМА пациентов, перенесших искусственное кровообра­щение с пузырьковым оксигенатором без фильтрации на артериальной линии. При мониторировании ЛСК в средней мозговой артерии во время искусственного крово­обращения они отметили «прерывания» допплеровского сигнала и сделали вы­вод, что эти высокоамплитудные сигналы нарушения потока являлись результатом прохождения микропузырьков, генериру­емых в пузырьковых оксигенаторах. По­следующие экспериментальные исследо­вания подтвердили эту концепцию.

Ряд исследователей, использовавших ТКД СМА во время искусственного крово­обращения, обнаружили, что постановка аортальной канюли ассоциировалась с газовой микроэмболией (рис. 103). Пу­зырьковые оксигенаторы являлись источ­никами газовых микроэмболов на протя­жении всей операции. При использовании мембранных оксигенаторов микроэмболы фиксировали во время запуска искусственного кровообращения и не детекти­ровали во время полного искусственного кровообращения [86, 87]. Georgiadis D. et al. [88] выявляли наличие микроэмболов и при использовании мембран­ных оксигенаторов. Мы также обнаруживали микроэмболизацию СМА при ис­пользовании мембранных оксигенаторов (рис. 104). В отдельных случаях она имела массивный характер и, вероятно, была связана с нарушением герметич­ности контура циркуляции в месте соединения артериальной линии аппарата искусственного кровообращения с аортой (рис. 105) [29].

Рис. 103. Допплерограмма СМА. МЭС при канюля- ции аорты (показаны стрелками).

Рис. 104. Допплерограмма СМА. МЭС во время полного искусственного кровообращения (показаны стрелками).

Рис. 105. Допплерограмма СМА. Массивная микро­эмболизация во время полного искусственного кровообращения (до 10 МЭС за одну секунду).

Установлено, что артериальная фильтрация снижает количество МЭС. Ис­пользование 25-микронного фильтра сопровождается меньшим числом МЭС, чем при использовании 40-микронного фильтра [89]. Также выявлена зависи­мость количества МЭС от применяемого метода кардиоплегии. Число МЭС выше при ретроградной теплой кардиоплегии, чем при антеградной теплой и холодной кардиоплегии [90].

Существенно большее число МЭС де­тектируют во время протезирования кла­панов сердца (в среднем - 1000-3000), чем во время аорто-коронарного шунти­рования (в среднем - 100-300) [88. 91]. Во время протезирования большое число МЭС (85%) регистрируют во время вос­становления сердечной деятельности (рис 106) тогда как при аорто-коронарном шунтировании - при пережатии аор­ты (18%) и снятии зажима с аорты (13%) (рис. 107) Во время полного искусственного кровообращения количество де­тектированных МЭС одинаково при этих двух видах вмешательств [87 91, 92] В некоторых случаях мы регистрировали массивную микроэмболизацию («ли­вень» микроэмболов) во время снятия венозных линий аппарата искусствен­ного кровообращения, что также обусловлено нарушением герметичности кон­тура циркуляции (рис. 108) [29].

WR Brown et al, [93] показали, что с увеличением длительности искусствен­ного кровообращения количество МЭС прогрессивно увеличивается, посколь­ку микроэмболы фрагментируются, становятся более мелкими и проходят че­рез капиллярную сеть, вновь поступая в системную циркуляцию.

В последнее время операции аорто-коронарного шунтирования все чаще выполняют на бьющемся сердце без использования искусственного кровообра­щения, Интраоперационный ТКД-мониторинг показал, что такие операции со­провождаются значительно менее интенсивной церебральной эмболизацией, чем операции с использованием искусственного кровообращения, но при этом возрастает риск развития интраоперационных аритмий и неустойчивости цере­брального перфузионного давления [94].

Интраоперационный ТКД-мониторинг играет чрезвычайно важную роль в ходе кардиохирургического вмешательства поскольку он информирует хирур­гическую бригаду о появлении микроэмболов, что позволяет принять своевре­менные превентивные меры [91].

Рис. 106 Допплерограмма СМА. Регистрация боль­шого числа МЭС при восстановлении сердечной деятельности

Рис. 107. Допплерограмма СМА Регистрация боль­шого числа МЭС после снятия зажима с аорты (мо­мент снятия указан стрелкой).

Рис 108. Допплерограмма СМА. «Ливень» МЭС при снятии венозных линии аппарата искусственного кровообращения

Установлена связь между количеством регистрируемых МЭС и тяжелыми неврологическими осложнениями, а также нейропсихологическим дефицитом после операций на сердце с искусственным кровообращением [37, 88, 95].

Таким образом, метод допплеровской детекции церебральной эмболии уже занял свое прочное место в клинике. Его возможности продолжают активно изучаться, в том числе и отечественными исследователями [29, 37, 59, 96-99] Преодоление ряда технических и клинических проблем позволит обеспечить широкое и эффективное использование данного метода в повседневной меди­цинской практике.


ГЛАВА 7

ЦВЕТОВОЕ ДУПЛЕКСНОЕ СКАНИРОВАНИЕ В ДИАГНОСТИКЕ ПАТОЛОГИЧЕСКОЙ ИЗВИТОСТИ ВНУТРЕННИХ СОННЫХ АРТЕРИЙ

В связи с развитием ультразвуковой диагностики сосудистых заболева­ний головы изменились представления о распространенности и значимости патологической извитости сонных артерий в качестве причины нарушений мозгового кровообращения. Среди взрослых с нарушениями мозгового кро­вообращения патологическая извитость (ПИ) внутренних сонных артерий (ВСА) по распространенности уступает только атеросклеротическому по­ражению [1]. Еще чаще ПИ ВСА наблюдали у детей с клиническими призна­ками нарушения мозгового кровообращения [2]

Особенностью диагностики патологической извитости ВСА является то, что эти изменения выявляют обычно при ультразвуковом обследовании, что требует хорошей подготовленности и информированности о сущности данной патологии специалистов по ультразвуковой диагностике. Не менее важной задачей является разработка четких ультразвуковых критериев ПИ ВСА, стандартизация техники исследования и заключения

В настоящее время не существует общепринятой терминологии для обозначения нарушения прямолинейности хода внутренних сонных ар­терий, В англо-американской литературе с этой целью преимущественно используются термины - tortuous (извитость) [3 4]; elongation (удлинение) [5 6], kinking (загиб, перегиб, изгиб) [7-10]; coiling (петлеобразование) [11]. Итальянские и французские авторы, наряду с вышеописанными, использу­ют такие термины, как loops (петли) [12]; angulation (углообразование; [6], dolichoarteriopathies, dolicho-carotide (патологическое удлинение) [13-16]

В отечественной литературе наибольшее распространение получил тер­мин «патологическая извитость сонных артерии», предложенный Е.В. Шмид­том [17]. Такое обозначение нарушений прямолинейности хода ВСА имеет глубокую клиническую и патофизиологическую основу, поскольку характери­зует различные варианты деформации ВСА с позиции их клинической зна­чимости. Использование этого термина предусматривает не только обозна­чение нарушенной геометрии ВСА, но и значения неправильного хода ВСА в формировании расстройств мозговой гемодинамики с определенной клини­ческой картиной.

Общепринятой классификации ПИ ВСА не существует. Наибольшее распространение получила классификация патологических форм ВСА, предложенная. J. Weibel и W Fields [18, 19] Авторы выделяют три типа деформации ВСА, обозначая их как извитость (tortuosity), петлеобразо­вание (coiling) и перегиб артерии (kinking) Под извитостью (toriuosity) по­нимается S-, С- или волнообразная деформация ВСА без острых углов и

видимых нарушений кровотока. Авторы считают этот тип деформации ВСА врожденным и гемодинамически незначимым. Петлеобразование (coiling) характеризуется врожденной круговой деформацией артерии с образова­нием петли, которая может приводить к нарушению мозгового кровообра­щения. Под перегибом (kinking) понимается приобретенное, гемодинами­чески значимое углообразование ВСА со стенозированием ее просвета. Существует множество аналогичных классификаций [20-23], содержащих в своей основе также визуальную характеристику деформации ВСА. без претензий на количественную оценку нарушения гемодинамики Отдельно следует упомянуть классификацию патологической формы ВСА, основан­ную на количественной оценке остроты угла деформации артерии, которая была предложена Н. Metz et ai. [24]. В этой работе впервые предложена гипотеза о влиянии размера угла изгиба на снижение перфузионного дав­ления дистальнее деформации.

Приведенные выше классификации были разработаны преимуществен­но на основе двухмерного рентгеноконтрастного изображения сосуда по­лученного во фронтальной проекции, и клинической картины мозговой дисциркуляции. Их основным недостатком было отсутствие количественных характеристик гемодинамических нарушений в бассейне поврежденной артерии. Современные ультразвуковые технологии, прежде всего цвето­вое дуплексное сканирование (ЦДС), позволяют оценить не только форму извитой сонной артерии, но и детально охарактеризовать состояние ге­модинамики, как локально - в зоне извитости, так и на интракраниальном уровне - в бассейне поврежденной артерии. Учитывая роль гемодинамического фактора в патогенезе расстройств мозгового кровообращения при ПИ ВСА. создаются предпосылки для оценки существующих классифика­ций с позиции приоритета гемодинамической значимости поражения сон­ных артерий.

В соответствии с этим все виды нарушения прямолинеиности хода ВСА могут быть обозначены родовым термином «деформации» внутрен­ней сонной артерии и подразделены на «гемодинамически незначимые» и «гемодинамически значимые» [1] Гемодинамически незначимые дефор­мации, форма которых не может быть однозначно интерпретирована, це­лесообразно обозначать термином «нарушение хода внутренней сонной артерии», который можно использовать в качестве синонима «гемодина­мически незначимой деформации ВСА». Гемодинамически незначимые де­формации определенной формы могут быть обозначены термином «гемо­динамически незначимая извитость» ВСА с указанием формы извитости. Предпочтительность термина «извитость» в данном случае обусловлена его аналогичностью термину «tortuosity» в распространенной классифика­ции J. Weibei и W Fields [18, 19]. под которым понимается S- С- или волноо­бразная деформация ВСА без острых углов и видимых нарушений кровото­ка. С учетом терминологии, распространенной в отечественной литературе, гемодинамически значимые деформации ВСА целесообразно обозначать термином «патологическая извитость» внутренней сонной артерии с указа­нием формы извитости.




1. Клиника патологической извитости внутренних сонных артерий

Патологическая извитость внутренней сонной артерии по своим клиниче­ским проявлениям напоминает симптомы атеросклеротического стеноза ВСА и проявляется признаками нарушения мозгового кровообращения [22, 25, 26]. В целом клинические проявления ПИ ВСА малоспецифичны. Некоторую спе­цифичность имеют локальные признаки патологической извитости. Среди них отмечают патологическую пульсацию на шее, признаки сдавления подъязыч­ного, добавочного и блуждающего нервов [3, 5, 27].

Однако подавляющее большинство симптомов и синдромов при ПИ ВСА носят неспецифичный характер. Наиболее часто при этой патологии отмеча­ют преходящие или постоянные контрлатеральные моторные симптомы [12, 28-31], ухудшение зрения [7, 12, 29, 32-35], головные боли [11, 31, 33, 36], на­рушения речи, афазия) [7, 29, 31, 34, 36], головокружения [7, 29, 33, 34] (дизартрия эпизодическая потеря сознания [7, 29-34], боли в области шеи и плеча [27, 35] эпилептиформные припадки [12, 27, 28, 35], шум и звон в ушах [32, 34, 35], изменение личности [29], прогрессирующая психическая деградация [5, 32]. Деформация ВСА у детей чаще всего проявляется симптомами быстрой утом­ляемости, плохой успеваемостью в школе, нарушением нервно-психического развития и эпилептиформными припадками [6, 12, 27, 37]. М. Huemeretal. [10] сообщали о случае инфаркта мозга у ребенка 3-х лет, причиной которого была патологическая деформация ВСА. ПИ ВСА увеличивает риск послеоперацион­ного инсульта во время проведения анестезии у пациентов, оперированных на мозге, а также вероятность тромбоза ВСА у кардиохирургических больных во время искусственного кровообращения [9].

Наиболее часто деформация сонных артерий сочетается с артериальной гипертонией, атеросклерозом и атеросклеротической деформацией подвздош­ных артерий [39], аневризмой брюшного отдела аорты [40]. Описаны сочетания деформации ВСА с синдромом Марфана [41], фибромускулярной дисплазией и гипоплазией ВСА [38].

Приведенные данные литературы свидетельствуют об отсутствии специ­фичных клинических признаков ПИ ВСА. что существенно затрудняет выяв­ление этой патологии по результатам клинического обследования и демон­стрирует приоритетное значение в выявлении этой патологии ультразвуковой диагностики. Мы проанализировали клинические диагнозы, выставленные врачами-неврологами в условиях амбулаторного приема, пациентам с патоло­гической извитостью ВСА (239 человек), установленной впоследствии по дан­ным цветового дуплексного сканирования [1]. В большинстве случаев (20,9%) этим пациентам был выставлен диагноз хронические нарушения мозгового кровообращения. Острые нарушения мозгового кровообращения были диа­гностированы в 7,5% случаев. 15,1% пациентов имели диагноз церебральной ангиодистонии, а 9,6% - шейный остеохондроз. В значительном числе случаев (5,4%) была установлена эпилепсия. В группу пациентов с прочей патологией (12,2%) были включены больные с последствиями черепно-мозговой травмы, доброкачественной внутричерепной гипертензией, поражениями анализато­ров, цефальгиями, гипертонической болезнью и др. Пациенты, направленные на обследование без предварительного клинического диагноза, у которых при проведении ЦДС была обнаружена патологическая извитость сонных артерий, составили 29,3%.

По нашим данным [2], все дети (42 ребенка от 7 до 14 лет) с выявленной при ультразвуковом исследовании ПИ ВСА имели клинические признаки недо­статочности мозгового кровообращения. В большинстве случаев (88%) у этих детей была диагностирована хроническая цереброваскулярная недостаточ­ность (ХЦВН), В остальных случаях имели место ПНМК, сочетавшиеся с пет­леобразной ПИ ВСА на шее.

Таким образом, клинические проявления патологической извитости ВСА малоспецифичны. Выявление этой патологии возможно только при помо­щи специализированных инструментальных методов диагностики. Учитывая ограничения для проведения рентгенконтрастной ангиографии и магнито-резонансной ангиографии основным методов выявления ПИ ВСА являются со­временные ультразвуковые технологии, прежде всего цветовое дуплексное сканирование.




2. Распространенность патологической извитости ВСА

Первые попытки изучения распространенности деформаций сонных ар­терий были предприняты в 30-40-х годах XX столетия на основании данных вскрытия больных, умерших от разных причин. Случаи извитости ВСА обнару­живали у детей и взрослых с частотой от 3,3% до 14,3% [42].

Широкое внедрение в клиническую практику церебральной ангиографии позволило значительно чаще (16,0-25,1% случаев) обнаруживать извитость сонных артерий при обследовании больных с церебральной патологией. По данным Е.А. Долматова и А.А. Дюжикова [43], деформация ВСА наблюдали в 1,5 раза чаще у мужчин, чем у женщин. Считалось, что число детей и лиц моло­дого возраста среди больных с деформациями сонных артерий невелико [12, 37], что, видимо, объяснимо ограниченностью использования церебральной ангиографии при обследовании пациентов молодого возраста. В то же время, G.D. Perdue et al. [6] сообщали, что, по данным 282 церебральных ангиографий, случаи патологической деформации ВСА у детей с цереброваскулярной патологией наблюдали в 43% случаев.

Существенные изменения в представлениях о распространенности и медико-социальной значимости ПИ ВСА связаны с внедрением в клинику цве­тового дуплексного сканирования - метода, сочетающего в себе возможности визуализации сосудов и кровотока в них с исследованием характера и количе­ственных параметров потока крови. Анализ литературы свидетельствует, что использование ЦДС обеспечивает значительно более частое, чем считалось ранее, выявление патологической извитости сонных артерий у больных с нару­шениями мозгового кровообращения. Так, G. Ghilardi et al. [44] при обследова­нии методом ЦДС 1386 человек с артериальной гипертензией в 19,2% случаев выявили патологическую извитость сонных артерий. В.И. Булынин и соав. [45] обследовали 2500 пациентов с мозговой сосудистой недостаточностью мето­дами ЦДС и ангиографии и диагностировали 18,6% патологических извитостей внутренних сонных артерий. Поданным F.Koskas et al. [46], извитый ход сонных артерий встречается от 10 до 43% наблюдений у пациентов с нарушениями мозгового кровообращения. L. Del Corso и соав. [47] установили, что данная патология встречается у 58% обследуемых. В.Г. Лелюк и С.Э. Лелюк [48], ис­следовав 751 пациента в режиме ЦДС, обнаружили увеличение частоты де­формации магистральных артерий с возрастом. С этими данными согласуются результаты исследования 3300 больных группой Р. Рапсега [49].

По нашим данным [1], патологическая извитость ВСА имела место в 12,9% случаев среди 2788 пациентов, имевших клинические признаки нарушения мозгового кровообращения по результатам амбулаторного приема врачом-не­врологом. Достаточно широкий разброс частоты встречаемости ПИ ВСА в ци­тируемых работах, вероятно, обусловлен особенностями отбора больных для ультразвукового обследования. Важным представляется тот факт, что частота встречаемости этой патологии у взрослых, по нашим данным, занимала вто­рое место после атеросклероза сонных артерий (22,1%). При этом атероскле­ротические стенозы и окклюзии сонных артерий были выявлены только у 5% обследованных. 17,1% пациентов, включенных в группу с атеросклеротиче- ским поражением сонных артерий, имела в качестве признаков атеросклероза наличие мелких атером, не стенозирующих просвет артерии, или утолщение слоя интима-медиа на уровне дистального сантиметра от бифуркации общей сонной артерии более 1 мм. Среди пациентов, у которых по результатам ЦДС была выявлена патологическая извитость сонных артерий, женщин было не­сколько больше (56,1%), чем мужчин (43,9%). Чаще диагностировали патоло­гическую извитость правой ВСА (42,3%) по сравнению с левой (25,1%), в 32,6% случаев была выявлена двухсторонняя извитость. Эти результаты указывают на высокую распространенность патологической извитости сонных артерий, уступающей по этому показателю только атеросклеротическому поражению сонных артерий.

Еще в большем проценте случаев (26,9%) ПИ ВСА диагностируют у детей с клиническими признаками нарушения мозгового кровообращения [2]. В от­личие от взрослых патологическую извитость ВСА чаще обнаруживали у маль­чиков (79%) по отношению к девочкам (21%). В большинстве случаев (88%) у детей регистрировали S-образную ПИ, петлеобразная извитость была обна­ружена в 12% случаев. При этом ни в одном из случаев патологической изви­тости ВСА не была выявлена распространенная среди взрослых С-образная извитость. Это может свидетельствовать в пользу представлений о врожден­ном генезе ПИ у детей. Двухстороннюю извитость ВСА наблюдали более чем в трети случаев (43%).

Таким образом, патологическая извитость ВСА является распространен­ной патологией сонных артерий у больных с клиническими признаками на­рушения мозгового кровообращения, занимающей у взрослых второе место после их атеросклеротического поражения. Чаще патологический процесс поражает правую ВСА. Двухстороннее поражение ВСА наблюдают примерно в трети случаев этой патологии. Эволюция методов исследований от секци­онного изучения сонных артерий до анализа прижизненно выполненных MP- ангиограмм и неинвазивной сонографической цветовой допплеровской визуа­лизации позволяет повысить частоту выявления ПИ ВСА и судить о широком распространении этой патологии не только у больных, но и в популяции.




3. Этиология и патогенез патологической извитости внутренней сонной артерии

Этиология патологической извитости внутренних сонных артерий оконча­тельно не установлена. Сегодня существуют две точки зрения на причины воз­никновения ПИ ВСА - как на врожденную и приобретенную патологию.

В пользу врожденного генеза ПИ ВСА свидетельствует обнаружение де­формированных сонных артерий у пациентов молодого возраста [30], при от­сутствии атеросклеротического процесса в сосудах [26, 35], частое двухсто­роннее поражение сонных артерий [18, 50], сочетание ПИ ВСА с дисплазиями соединительной ткани и другими сосудистыми аномалиями. Показано, что де­формация сонных артерий сочетается с коарктацией аорты [51], синдром Марфана, аневризмами интракраниальных артерий [40], гипоплазией ВСА [52]. По нашим данным [2], ПИ ВСА у детей в более чем 80% случаев сочетается с различными проявлениями мезенхимальной дисплазии со стороны сердечно-сосудистой, пищеварительной, мочевыделительной систем и опорно-двига­тельного аппарата.

Можно предположить, что формирование врожденной извитости ВСА про­исходит следующим образом. ВСА берет начало от третьей жаберной дуги и дорзальной аорты. На стыке этих двух формирований образуется отчетливый перегиб, проявляющийся у 5-недельного эмбриона. Через этот перегиб про­ходит IX пара черепно-мозговых нервов. При дальнейшем развитии плода в связи с опусканием сердца в грудную полость и разворотом его по оси сонная артерия выпрямляется. В ряде случаев это выпрямление или разворот сонной артерии оказывается неполным, что ведет к образованию различной степени выраженности изгибов, перегибов и петель. Другим фактором, способству­ющим деформации ВСА, может быть более выраженный рост артерий дуги аорты по сравнению с ростом шеи. Это находит подтверждение в обнаруже­нии извитости ВСА у эмбрионов и взрослых на уровне расположения языкоглоточного нерва. Дизэмбриогенетическая теория происхождения ПИ ВСА имеет морфологические подтверждения в виде обнаружения многочисленных фиброзных перемычек [6, 12, 25, 27, 33, 36, 37], спаек [33] или аневризматических истончений и выпячиваний стенки артерии [53]. Существование такой фи­брозной перетяжки или спайки способствует возникновению перегиба сонной артерии [12, 37]. Систолические пульсовые волны могут вызывать перерас­тяжение и удлинение артерии с возрастом, что сопровождается увеличением выраженности перегиба [7, 30].

В пользу приобретенного характера патологической деформации ВСА мо­гут свидетельствовать большая частота встречаемости этой патологии с воз­растом [48] и зависимость выраженности изгиба сонной артерии от возраста и уровня артериального давления. Считают, что возрастные дегенеративно-дис­трофические и атеросклеротические изменения артерий приводят к дезорга­низации соединительнотканного каркаса сосудистой стенки, что способствует удлинению сосудов [6, 8, 26, 27, 35, 50]. При этом сонная артерия, имеющая две основные точки фиксации (аорта и костный каротидный канал), изгибается с формированием угла различной степени выраженности. Повышение кровя­ного давления ускоряет процесс деформации, что увеличивает удлинение и выраженность изгибов ВСА с формированием септальных стенозов [20, 54].

Предполагают, что различные по виду деформации внутренних сонных артерий могут иметь различное происхождение [18, 19]. Согласно этой точке зрения волнообразная деформация ВСА без острых углов (tortuosity) и пет­леобразование (coiling) являются врожденными, а перегиб артерии (kinking) приобретенным. [18].

Существует мнение, что приобретенный изгиб ВСА формируется как один из механизмов защиты интракраниальных артерий при артериальной гипертензии [54, 55]. Предполагают, что этот адаптивный изгиб сосуда выполняет функцию дополнительного сифона ВСА и формируется как защитная реакция в ответ на гипертензию.

В области патологической извитости сонной артерии выявляют выражен­ные морфологические изменения. На проксимальных участках изгиба ВСА у взрослых обнаруживают скопления гладкомышечных клеток, отложение липидов и фиброзные бляшки [18, 19], что говорит о сопутствующем атеросклерозе артерий. Микроскопические исследования зоны изгиба в большинстве случаев выявили слабо выраженный атеросклероз [54]. В отличие от проксимальных участков извитости, в области перегибов ярких признаков атеросклероза сосу­дов найти не удается, однако обнаружены тяжелые поражения дегенеративно­го характера [54]. Предполагают, что гемодинамическая перегрузка артериаль­ной стенки приводит к усилению патологической пульсации и возникновению ангиита vasa vasorum [53, 56]. Это ведет к нарушению питания с последующей дегенерацией сосудистой стенки и формированием извитости ВСА.

Большой материал по макро- и микроскопическому исследованию дефор­мированных ВСА накоплен П.А. Паулюкасом и соавт. [53]. В изгибах сосудов, особенно под острым углом, они отмечали сужение его просвета за счет вы­пячивания дупликатуры сосудистой стенки. В зоне изгиба сосудистая стенка значительно утолщена за счет всех ее слоев, а по большой кривизне изгиба, напротив, истончена. В патологический процесс вовлекаются все слои сосуди­стой стенки по большой и малой кривизне изгиба. В адвентиции, как правило, обнаруживают фиброз, более выраженный по малой кривизне изгиба, который фиксирует артерию в изогнутом положении. Исходя из этих данных, авторами сделано предположение, что маятникообразные движения при пульсации из­гиба артерии травмируют близлежащие ткани и ведут к травматическому вос­палению vasa vasorum и соединительной ткани.

Постоянная фиксация артерии в изогнутом состоянии ведет не только к су­жению просвета, но и перестройке самой стенки артерии в виде подушкообраз­ного утолщения. В таких утолщениях обнаружен коллаген IV типа. В медии так­же выявляется очаговое мозаичное перераспределение гликозаминогликанов, пикринофилия, фуксинофилия, картина неоколлагеноза (в основном коллаген III типа). Указанные изменения могут быть расценены как активный процесс фиброзирования медии изогнутой артерии. В интиме наблюдают неравномер­ное гиперплазирование и фиброзирование с отложением липидов. Внутренняя эластическая мембрана расщепляется, становится многослойной, прерыви­стой, фрагментированной. Эти дегенеративные изменения внутренней эласти­ческой мембраны и самой интимы являются причиной необычной хрупкости и предрасположенности к отслоению интимы во время хирургических манипуля­ций. Большинство изменений артериальной стенки при наличии петель ВСА напоминает описанные при изгибах. В области полюсов изгибов петли часто встречаются микроаневризмы, иногда с пристеночными тромбами [57].

Начало изучения извитости внутренних сонных артерий как возможной при­чины развития недостаточности мозгового кровообращения положено сообще­нием М.М. Riser et al. [13] о больной с приступами «каротидной недостаточ­ности» и полном ее выздоровлении после хирургической коррекции «свернув­шейся кольцом» внутренней сонной артерии.

Величина угла деформации влияет на объем кровотока в сосуде. J. Derrick et al. [32, 58] интраоперационно измеряли объем и давление крови ниже и выше изгиба артерии у больных с ПИ ВСА, перенесших инсульт. Было показа­но, что для патологической извитости характерно наличие градиента давления крови (20-30 мм рт. ст.) между проксимальным и дистальным по отношению к извитости участками сонной артерии. Авторы установили обратную зависи­мость между величиной угла и градиентом давления ниже и выше изгиба и пришли к выводу, что чем острее угол, тем меньше протекает крови в артерии. Оперативное устранение извитости сопровождалось ликвидацией указанного градиента кровяного давления и улучшением клинической картины, в частно­сти, исчезновением синкопальных состояний.

Патологоанатомические исследования трупов с извитостью сонных артерий выявили грубые поражения ткани мозга. Е.В. Шмидт и соавт. [59] обнаружили очаговые изменения в мозгу в виде старых и свежих ишемических инфарктов, крупных очагов красного размягчения. Авторы считают, что причиной ишемии мозга послужило снижение или прекращение кровотока по патологически из­витому сосуду. По их мнению, в случае восстановления кровотока в этой арте­рии повышается давление крови в артериях ишемизированного участка мозга. Так как артерии в участках ишемии обладают повышенной проницаемостью, то образуются очаги красного размягчения. В случае восстановления артери­ального давления до прежнего уровня может возникнуть кровоизлияние.

На основании данных церебральной ангиографии показана возможность резкого уменьшения кровотока в удлиненном и извитом сосуде, вплоть до пол­ного прекращения в связи с усилением перегиба при изменении положения головы. Резкое замедление кровотока или его остановка могут стать причи­ной развития тромбоза средней мозговой артерии и внутричерепных отделов внутренних сонных артерий [20]. Механизм нарушения гемодинамики в этих случаях связывают с периодическим частичным или полным закрытием про­света артерии в области перегибов, что приводит к уменьшению, замедлению или остановке кровотока в участках артерии дистальнее перегиба и появле­нию турбулентного течения крови, образованию вихревых потоков или даже возникновению обратного тока крови. В результате ограничения, неравномер­ности, инверсии кровотока и столкновения потоков крови в зонах стыка стенотического и ретроградного кровотока создаются условия, способствующие тромбообразованию. Об этом свидетельствовало выявление особого вида «стагнированных» тромбов структура которых, а также отсутствие атероматозных бляшек в месте их развития давали основание полагать, что тромбы здесь не являлись осложнением атеросклеротического повреждения сосудов а возникли в результате гемодинамических нарушений [20].

При моделировании ишемии мозга путем перегиба внутренних сонных ар­терии у собак М К. Юсубалиевым и соавт [60] было показано снижение дистальнее места перегиба линейной скорости кровотока.

Е В Шмидт и соавт. [17, 59] е патогенезе нарушений мозгового кровообра­щения придают важное значение градиенту давления: считая его причиной усиления перегибов сонных артерий. Это, в свою очередь является причиной повышения давления крови в артерии проксимальнее перегиба приводит к раздражению барорецепторов каротидного синуса и снижению системного ар­териального давления, усугубляющего нарушение мозгового кровообращения Гемодинамическая значимость патологической извитости сонных артерий подтверждается результатами ее хирургической коррекции [61, 62], Показано, что после хирургической коррекции кровоток по ВСА увеличивается, улучша­ется перфузия соответствующего полушария мозга [63]

По данным церебральной ангиографии [64], у больных с извитостью сон­ных артерий могут возникать местные нарушения кровотока в деформирован­ном сосуде в виде неравномерного контрастирования, пристеночной задержки контраста, замедления кровотока и феномена ложной окклюзии. Местные на­рушения кровотока в извитом сосуде на шее связаны с изменением прямоли­нейности кровотока образованием завихрений.

По данным ультразвуковой допплерографии ПИ ВСА сопровождается на­рушениями гемодинамики в пораженном сосуде [22, 65]. Авторы выделяют два варианта изменения гемодинамики при извитости сонных артерий. При первом, гемодинамически незначимом, варианте в области изгиба пиковая систолическая и объемная скорости кровотока существенно не изменяются, однако регистрируют спектральное расширение допплеровских сигналов. При втором, гемодинамически значимом, варианте, требующем хирургического лечения, в области изгиба регистрируют повышение частоты пикового систо­лического сигнала, сочетающееся со спектральным расширением под систо­лическим пиком Дистальнее извитости отмечают снижение этих показателей. Объемная скорость кровотока по ОСА также снижена.

Методом цветового допплеровского картирования в 78% случаев у боль­ных с ПИ ВСА были выявлены местные нарушения гемодинамики в зоне из­витости [66]. При петлеобразной извитости сонных артерий часто выявляется элайзинг-эффект, что указывает на наличие высоких скоростей потока крови на локальном участке сосуда [67]. С Macchi et al. [68] показали, что пиковая систолическая скорость кровотока в месте ангуляции составляет более 1 м/с А. И. Болдырев [69] сообщает о возможности возникновения эписиндрома при петлеобразовании внутренней сонной артерии Автор считает, что повтор­ные ишемические состояния вследствие нарушений кровотока, а также недо­статочность коллатерального кровообращения могут привести к образованию микрокист, а перифокальная зона вокруг них является источником образова­ния эпилептического очага.

Важным критерием гемодинамической значимости патологии сонных ар­терий является нарушение функционального состояния нейронов головного мозга. Анализ литературы показал, что имеются единичные сведения о влия­нии патологической извитости внутренних сонных артерий на функциональное состояние головного мозга у взрослых пациентов [70]. Электроэнцефалогра­фическое исследование у больных с данной патологией выявило, что в случае тяжелого клинического течения инсульта (7 из 39 пациентов) в остром периоде регистрировали очаг патологической медленноволновой активности в височ­ной или в лобной области на стороне извитой артерии. У больных с более легкой клинической картиной инсульта и положительной динамикой в постин­сультном периоде (28 пациентов), а также у больных с ПНМК (4 пациента), в большинстве случаев были отмечены умеренно выраженные либо легкие диффузные изменения. Однако у некоторых больных на ЭЭГ регистрировали пароксизмальную активность. В четверти случаев электроэнцефалограмма не представляла отклонений от нормы.

4. Ультразвуковые критерии гемодинамической значимости патологической извитости ВСА

Нарушения гемодинамики при патологической извитости ВСА регистриру­ются допплерографическими методами локально - в зоне извитости сосуда и на региональном уровне - в интракраниальных артериях. Эти нарушения могут быть зарегистрированы при помощи раз­ных вариантов цветового допплеровского картирования и в импульсном допплеровском режиме.

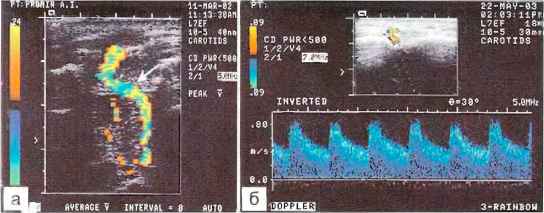

Рис. 109. С-образная патологическая извитость ВСА в режиме цветового допплеровского картирования.

Типичная картина патологической из­витости ВСА различной формы в режиме цветового допплеровского картирования (ЦДК) и их ангиографическое изображе­ние показаны на рисунках 109-114. ЦДК позволяет детально охарактеризовать форму извитости, ее локализацию и вы­явить дезорганизацию потока крови. В месте извитости сосуда нарушается ламинарность кровотока. Поток крови ста­новится дезорганизованным, турбулентным. В режиме ЦДК это проявляется в виде нарушения равномерности окрашивания кровотока. В случае выражен­ного ускорения кровотока в зоне ангуляции регистрируется элайзинг - эффект (рис. 115). В отличие от изменения цветовой карты потока крови (с красного на синий и наоборот), связанного с изменением его направления в месте из­витости, для которого характерен переход от одного цвета к другому через темные оттенки, элайзинг - эффект характеризуется появлением красного на синем фоне и синего на красном, но пере­ход между цветами идет через светлые оттенки.

Рис. 111 Петлеобразная патологическая извитость ВСА в режиме цветового допплеровского картиро­вания.

Благодаря относительной не­зависимости окрашивания кровотока от угла сканирования некоторое улучшение визуализации извитости в одном скане по сравнению с ЦДК может давать режим энергетического картирования [71].

Рис. 110. S-образная патологическая извитость ВСА в режиме цветового допплеровского картирования.

Рис. 112. Ангиограмма больного с С-образной пато­логической извитостью ВСА (показано стрелкой).

Рис. 113. Ангиограмма больного с S-образной пато­логической извитостью ВСА.

Наиболее характерным гемодинамическим проявлением ПИ ВСА явля­ется изменение пиковой систолической скорости кровотока в зоне извитости [1] (рис. 116). В месте наиболее выраженной деформации артерии (ангуляции) пико­вая скорость возрастает по отношению к проксимальному сегменту в среднем от 30,1 ± 7,2% (р<0,05) при С-образной из­витости ВСА до 65,2 ± 7,1% (р<0,05) при S-образной извитости. В этом участке по данным спектрального анализа отмечают наибольшую дезорганизацию кровотока, что проявляется увеличением спектраль­ного расширения (рис. 117). В дистальном по отношению к месту извитости участке ВСА наблюдают частичную стабилиза­цию потока со снижением величины спек­трального расширения и пиковой скоро­сти кровотока. Причем пиковая скорость кровотока в дистальном участке сосуда в среднем на 22,4%, 33,1% и 40,1% меньше по сравнению с проксимальным участком при С-, S- и петлеобразной извито­сти, соответственно.

Рис. 114. Ангиограмма больного с петлеобразной патологической извитостью ВСА.

Рис. 115. Отображение дезорганизации кровотока и элайзинг - эффект при патологической извитости ВСА в режиме цветового допплеровского картиро­вания.

Важно отметить, что в дистальном участке ВСА возникает асимметрия пиковой ЛСК по сравнению с непораженной контрлатеральной ВСА от 26,3% при С-образной извитости до 40,1% при петлеобразной. В месте наи­большей деформации извитой артерии отмечается также примерно одинаковое при всех формах извитости возрастание индекса резистентности, в среднем на 7% по отношению к проксимальному участку сосуда.

Таким образом, типичные изменения гемодинамики в зоне патологической из­витости ВСА представлены: градиентом скорости кровотока подлиннику извитой артерии с ее увеличением на 30 и более процентов в зоне наибольшей деформа­ции сосуда и снижением в дистальном направлении более чем на 20% по отно­шению к проксимальному участку, дез­организацией потока крови в зоне ангуляции в виде увеличения спектрального расширения; наличием асимметрии пи­ковой скорости кровотока в дистальном участке извитой артерии по сравнению с аналогичным участком неизмененной контрлатеральной ВСА.

Рис. 116. Пиковая систолическая скорость кровото­ка (см/с) в зоне патологической извитости ВСА.

С - С-образная извитость; S - S-образная изви­тость; К - петлеобразная извитость; N - интактная ВСА.

Рис. 117. Увеличение спектрального расширения в зоне патологической извитости ВСА.

По данным транскраниального исследования наиболее типичным для односторонних ПИ ВСА является наличие межполушарной асимметрии по пиковой скорости кровотока в СМА (в среднем 18,3%) и снижение перфузионного резерва мозгового кровообращения на сто­роне поражения при проведении пробы с гиперкапнией. По нашим данным [1], средний прирост пиковой систолической скорости кровотока в СМА на стороне поражения в ответ на гиперкапнию (6-7% СО,) составлял от 11,1 ± 0,9% при петлеобразной извитости до 13,0 ± 1,1% при С-образной извитости, что было существенно меньше по сравнению с интактной стороной (20,5 ± 0,9%, р<0,05) и со здоровыми пациентами (21,7 ± 4,6%, р<0,05).

При двухсторонних избитостях межполушарную асимметрию скорости кро­вотока по СМА не отмечали, а реактивность мозговых сосудов на гиперкапнию снижалась в обоих полушариях. Кроме того, особенностью двухсторонних извитостей по отношению к односторонним является снижение коллатерального резерва мозгового кровообращения по данным компрессионной пробы.

Локальные нарушения гемодинамики в зоне извитости могут явиться одной из непосредственных причин описанных выше нарушений кровотока в интракраниальных артериях [1]. На это указывают данные корреляционно­го анализа. Так, осевой градиент пиковой скорости кровотока в извитой ВСА отрицательно коррелятивно связан с величиной этой скорости в СМА и ее приростом при гиперкапнии (г = -0,63, р<0,05) и положительно с величиной падения пиковой скорости в СМА при компрессии ОСА (г = +0,58, р<0,05). Прирост пиковой ЛСК в месте наибольшей деформации ВСА положительно коррелятивно связан с величиной межполушарной асимметрии этой скорости в СМА (г = +0,48, р<0,05). Эти данные указывают на непосредственную связь локальных нарушений гемодинамики в извитой артерии и особенно величины снижения пиковой ЛСК подлиннику извитого сосуда с нарушениями мозгового кровообращения в виде межполушарной асимметрии скорости кровотока, сниже­ния функционального и коллатерального резервов мозгового кровообращения.

Следовательно, локальные нарушения гемодинамики в зоне извитой ВСА могут вызывать изменения интракраниального кровообращения, наиболее ти­пичными среди которых являются снижение реактивности мозговых сосудов на гиперкапнию на стороне поражения и наличие межполушарной асимметрии скорости кровотока в СМА со снижением на стороне поражения. Особеннос­тью двухсторонних извитостей было снижение функционального и коллате­рального резервов мозгового кровообращения в обоих полушариях. Кроме того, при патологической извитости ВСА нарушается ауторегуляция мозгового кровообращения по артериальному давлению [72].

Критериями локальной гемодинамической значимости ПИ ВСА являются: градиент пиковой систолической скорости кровотока между проксимальным и дистальным участками сосуда по отношению к месту извитости со снижением скорости в дистальном направлении на 20% и более; прирост пиковой скоро­сти в месте ангуляции по сравнению с проксимальным участком ВСА на 30% и более; дезорганизация кровотока в зоне извитости, проявляющаяся увеличе­нием спектрального расширения и нарушением цветового паттерна кровотока в режиме ЦДК Критериями региональной гемодинамической значимости ПИ ВСА являются: наличие межполушарной асимметрии пиковой ЛСК по СМА на 15% и более со снижением на стороне поражения; снижение прироста пиковой ЛСК по СМА (менее 20%) на стороне поражения при пробе с гиперкапнией и наличие межполушарной асимметрии реактивности мозговых сосудов на CO2. Особенностью двухсторонних ПИ ВСА является отсутствие межполушарной асимметрии скорости кровотока со значимым снижением функционального и коллатерального резервов мозгового кровообращения в обоих полушариях.

Таким образом, из представленных выше данных следует, что одним из звеньев патогенеза нарушений мозгового кровообращения при ПИ ВСА яв­ляется локальное нарушение гемодинамики в зоне извитости в виде турбуленции и градиента кровотока со снижением в дистальном направлении. Воз­можно, этим можно объяснить региональные нарушения кровотока, снижение перфузионного и коллатерального резервов мозгового кровообращения на стороне поражения и нарушение ауторегуляции мозговой гемодинамики.

5. Функциональное значение патологической извитости ВСА

Нарушения мозгового кровообращения при ПИ ВСА являются причиной различных нарушений функций головного мозга. Комплексное нейрофизиоло­гическое исследование выявило выраженные нарушения функционального со­стояния мозга у детей при ПИ ВСА [73]. По данным ЭЭГ, у пациентов с ПИ ВСА биоэлектрическая активность мозга была изменена в 83% случаев. Преоблада­ющим вариантом этих нарушений были диффузные изменения биоэлектриче­ской активности мозга различной степени выраженности (рис. 118). Умеренные проявления доминировали и отмечены в 60%, легкие диффузные изменения регистрировали в 25%, а выраженные - в 15% случаев Часто диффузные из­менения биоэлектрической активности принимали характер, свидетельствую­щий о снижении порога судорожной готовности мозга и функциональной не­зрелости коры. В 17% случаев на ЭЭГ детей с ПИ ВСА была зарегистрирована эпилептиформная активность (рис. 118). При двухсторонней патологии она но­сила билатерально-синхронный и генерализованный характер. Особенностью односторонней ПИ ВСА была регистрация очаговой патологической и очаговой эпилептиформной активности на стороне пораженной артерии. Во всех слу­чаях регистрации эпилептиформной активности на ЭЭГ имели место клини­ческие проявления эписиндрома. Гемодинамически незначимые деформации ВСА сопровождались изменениями биоэлектрической активности в меньшем числе случаев (17%) в виде легких диффузных изменений.

Исследование состояния пирамидного тракта методом магнитной стимуля­ции выявило у половины детей с ПИ ВСА увеличение времени центрального моторного проведения (ВЦМП) в среднем на 10%, что свидетельствовало о замедлении проведения возбуждения по пирамидному тракту. При односто­ронней ПИ ВСА эти изменения носили преимущественно латерализованный характер на контрлатеральной стороне по отношению к пораженной артерии.

В процессе проведения магнитной стимуляции в проекции моторной коры для появления вызванного моторного ответа у детей с ПИ ВСА не­обходимо увеличение мощности магнитного стимула до максимальных зна­чений (рис. 119). Однако при стимуляции аксонов корешков спинного мозга мощность магнитного стимула не от­личалась от таковой у здоровых детей.

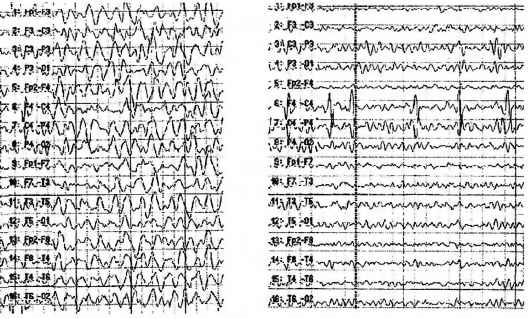

Рис. 118. Электроэнцефалограмма при патологической извитости ВСА

Примечание. Слева - диффузные изменения биоэлектрическои активности мозга у ребенка С. 12 лет с двух­сторонней ПИ ВСА. Справа - очаг эпилептиформной активности в центрально-теменной области правого полушария у девочки Т. 9 лет с поавостороннеи ПИ ВСА. с 1 по 16 - каналы регистрации электроэнцефало­граммы при биполярном отведении по мездународнои системе «10-20».

Рис, 119 Кривые вызванного моторного ответа при магнитнои стимуляции

Примечание. Слева - ребенок С. 12 лет с двухсторонней ПИ ВСА справа - ребенок Л. этого же возраста с гемодинамически незначимой деформацией ВСА 1 - кривая моторного ответа m. flexor digiti minimi brevis при магнитной стимуляции в пооекции моторной коры зарегистрированная справа 2. - то же слева: 3 - кривая моторного ответа m. flexor digiti minimi brevis при магнитнои стимуляции в проекции аксонов корешков CVI-CVII, зарегистрированная справа 4 - то же слева, справа цифрами обозначена величина мощности магнитного стимула в Т.

Это свидетельствуют об увеличении по­рога возбудимости мотонейронов коры головного мозга у детей с ПИ ВСА в среднем на 30% по сравнению со здоро­выми детьми. Снижение возбудимости корковых мотонейронов было характер­но для большинства детей (83%) с ПИ ВСА. Гемодинамически незначимые де­формации ВСА не сопровождались из­менениями функционального состояния пирамидного тракта.

При оценке состояния зрительного ана­лизатора методом вызванных зрительных потенциалов у детей с ПИ ВСА было вы­явлено увеличение латентного периода пика Р100 в среднем на 10% и снижение амплитуды позитивного пика в среднем на 60% на стороне пораженной артерии по сравнению со здоровыми детьми. При двухсторонней патологии эти изменения регистрировали с двух сторон, что свиде­тельствовало о билатеральной дисфунк­ции зрительных путей. На рис. 120 пред­ставлены кривые зрительных вызванных потенциалов при односторонней ПИ ВСА. Эти изменения были характерны для большинства пациентов (79%) с ПИ ВСА. Гемодинамически незначимые деформации ВСА не сопровождались изменениями показателей вызванных зрительных потенциалов.

Объективная оценка когнитивных функций мозга методом эндогенных вы­званных потенциалов показала, что у детей с ПИ ВСА имело место снижение амплитуды и увеличение латентного периода пика Р300 по сравнению с груп­пой здоровых. Эти данные свидетельствуют о снижении объёма оперативной памяти у детей при патологической извитости ВСА. Нарушение когнитивных функций мозга было выявлено у 81% пациентов с ПИ ВСА. Во всех случаях зарегистрированных изменений имело место клиническое подтверждение в виде различных когнитивных расстройств. Гемодинамически незначимые де­формации ВСА не сопровождались изменением параметров пика Р300.

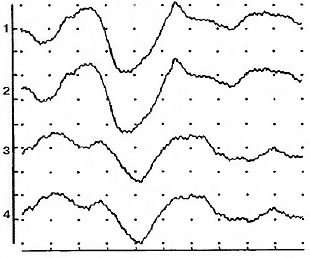

Рис.120. Кривые вызванных зрительных потенциалов на реверсивный шахматмый паттерн пациента Ц. 10 лет с правосторонней ПИ ВСА

Примечание. 1 - кривая зрительного вызванного по­тенциала, зарегистрированная при стимуляции ле­вого глаза при отведении от O1-Fz; 2 - то же при от­ведении от О2-Fz; 3 - кривая зрительного вызванно­го потенциала, зарегистрированная при стимуляции правого глаза при отведении от O1-Fz 4 - то же при отведении от О2-Fz; пик N75 - результат генерации в 17 поле коры по Бродману; пик Р100 - главный компонент в оценке ЗВПШП, является результатом генерации в 17-18 полях коры по Бродману, пик N145 - результат генерации в 18-19 полях коры по Бродману.

Корреляционный анализ выявил наличие связи между функциональным со­стоянием мозга и нарушениями церебральной гемодинамики у детей с ПИ ВСА. Показатель ВЦМП по пирамидному тракту, величина асимметрии ВЦМП, ла­тентный период пика Р300 при ПИ ВСА были связаны обратной коррелятивной связью средней силы с величиной пиковой систолической скорости кровотока по СМА. Амплитуда пика Р300 имела положительную коррелятивную связь средней силы с величиной пиковой систолической скорости кровотока в СМА.

Таким образом, закономерными нарушениями функционального состояния мозга при ПИ ВСА могут быть умеренные или выраженные диффузные из­менения корковой ритмики, наличие эпилептиформной активности, снижение возбудимости мотонейронов коры головного мозга, замедление проведения возбуждения по пирамидному тракту дисфункция зрительного анализато­ра и снижение объема оперативной памяти. В подавляющем большинстве случаев при ПИ ВСА наблюдают различные сочетания перечисленных выше нарушений функционального состояния мозга. Нарушения функционального состояния мозга при ПИ ВСА связаны с изменениями мозговой гемодинамики Гемодинамические нарушения являются определяющим фактором изменений функционального состояния головного мозга при ПИ ВСА.

Из представленных выше данных следует, что важным звеном патогене­за НМК при ПИ ВСА может быть ишемия нейронов в бассейне ВСА, которая проявляется снижением возбудимости корковых мотонейронов и нарушением биоэлектрической активности мозга. Деформации ВСА без локальных на­рушений гемодинамики не сопровождаются нарушением функционального состояния мозга 6. ЦДС в оценке эффективности хирургического лечения патологической извитости ВСА.

Принято считать, что транзиторные неврологические симптомы, проявля­ющиеся при поворотах головы являются абсолютным показанием для хирур­гического лечения ПИ ВСА [6 11, 25 29 35]. Отдельные авторы рекоменду­ют хирургическое лечение и в случае асимптомных извитостей при условии ангиографического доказательства частичной обструкции просвета артерии [26, 31, 56] и наличии нарушений гемодинамики [56]. При решении вопроса об оперативном лечении ПИ ВСА у детей необходимо учитывать отсутствие эффективности от консервативной терапии. При этом целью оперативного ле­чения ПИ ВСА является профилактика развития острых нарушений мозгового кровообращения и снижение выраженности возможной ишемии мозга.

Для хирургического лечения ПИ ВСА используются 5 основных видов опе­раций [74]. Наиболее часто используют резекцию ВСА с анастомозом «конец-в-конец» (рис, 121) Низведение ВСА с реимплантацией в ОСА применяют реже, как правило, при наличии атеросклеротического поражения развилки сонной артерии Транспозицию ВСА выполняют при гемодинамически зна­чимых С- и S-образных избитостях, но она неприемлема для лечения пет­леобразной извитости ВСА Аутовенозную пластику ВСА (рис. 122) рекомен­дуют как операцию выбора при интраоперационном повреждении сосуда Наличие единичной спайки или мембранной перетяжки, которые формируют С- или S-образную ПИ ВСА с острым углом и небольшим удлинением ВСА требует проведения операции артериолиза [74] При этом выполняют ещё рассечение спайки или перетяжки, и артерия принимает прямолинейный ход. В отличие от транспозиции дополнительную фиксацию сосуда к кивательной мышце не производят

Данные об эффективности хирургического лечения ПИ ВСА немногочислен­ны и противоречивы. Большинство авторов отмечают положительный эффект от проведенных операций в ближайший послеоперационный период, более чем в половине случаев [4 23 43 51 53], есть сведения о положительном эффекте операции в отдаленном периоде [38] По нашим данным [74] хирур­гическое устранение ПИ ВСА приводит к уменьшению выраженности обще­мозговых симптомов у 84 5% больных, к улучшению зрения - у 45,5%, к умень­шению расстройств координации движений - у 26,3% в ближайшем послеопе­рационном периоде. В отдаленном периоде уменьшение выраженности обще­мозговых симптомов наблюдалось у 78 8% прооперированных, расстройств зрения - у 75%. Лучшие клинические результаты операции получены у детей до 16 лет, у 95% пациентов этой возрастной группы в ближайшем послеопе­рационном периоде и у 80% в отдаленном периоде отмечено уменьшение или исчезновение общемозговой симптоматики. У взрослых клинический эффект оперативного лечения ПИ ВСА выражен в меньшей степени.

Цветовое дуплексное сканирование является основным методом в оценке гемодинамической эффективности хирургического лечения ПИ ВСА. Критери­ями гемодинамической эффективности операции является восстановление прямолинейного хода артерии (рис. 123) с отсутствием признаков дезоргани­зации кровотока в режимах ЦДК и импульсной допплерографии, исчезновение асимметрии пиковой скорости кровотока в СМА при устранении односторонней извитости и восстановление реактивности мозговой гемодинамики на пробу с гиперкапнией на стороне операции. Оптимальный срок для оценки эффектив­ности оперативного лечения - 7-10 суток после операции, хотя показана и динамическая оценка в отдалённом послеоперационном периоде.

Рис. 121. Схема операции резекции проксимального сегмента внутренней сонной артерии с анастомозом «конец-в-конец»,

а) пересечение ВСА выше бифуркации ОСА б) пере­сечение ВСА мистальнее ПИ ВСА в) анастомоз «конец-в-конец».

Рис. 122. Схема операции аутовенозного протези­рования внутренней сонной артерии, а) линии пересечения ВСА проксимальнее и дистальнее зоны S-образной ПИ ВСА; б) зона ПИ ВСА иссе­чена в) место забора аутовенозного протеза (2), ОСА и ВСА после аутовенозного протезирования (1).

Для оценки информативности ЦДС в диагностике патологической извитости внутренних сонных артерий были проанализированы истории болезни 27 паци­ентов которым проводили церебральную ангиографию и оперативное лечение [1] Совпадение заключений ЦДС и ангиографии о наличии ПИ ВСА было отмечено в 100% случаев Интраоперационная верификация также подтвер­дила наличие ПИ ВСА у всех пациентов. Однако были обнаружены суще­ственные расхождения в оценке формы и локализации извитости. Так, полное со­впадение заключений по форме ПИ ВСА между ЦДС и ангиографией было только в 10 случаях (37%), а по локализации - в 23 случаях (85,2), алогичные дан­ные были получены при сопоставлении результатов ЦДС с интраоперационной верификацией. При этом важно отметить, что ангиографическая оценка формы и локализации извитости также имела су­щественные расхождения с результатами интраоперационного наблюдения. Пол­ное совпадение ангиографического и ин­траоперационного заключений о форме извитости наблюдали в 40,7%, а по лока­лизации - в 63% случаев.

Очевидно что причина столь суще­ственных расхождений в трактовке фор­мы и локализации ПИ ВСА между ЦДС, ангиографией и интраоперационным наблюдением заключается в отсутствии общепринятой классификации ПИ ВСА, четких оценочных критериев как формы, так и локализации извитости и стандар­тизации самих исследований (стандарт­ное положение пациента проекции). Например. S-образная извитость в проекции, при которой изображения ее колен накладываются друг на друга, может восприниматься как петлеобраз­ная. К сожалению, эти вопросы в настоящее времени не решены Тем не менее можно констатировать, что современное ультразвуковое исследова­ние с применением цветового допплеровского картирования и импульсной допплерографии является основным методом диагностики деформаций внутренних сонных артерий и оценки эффективности их хирургического ле­чения.

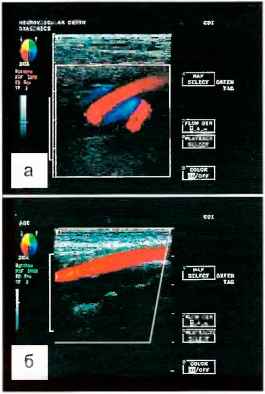

Рис. 123. Гемодинамика в ВСА по данным цветового допплеровского картирования у больного М. 7 лет. а - до операции; б - после операции

Резюмируя все вышеизложенное, нужно еще раз отметить, что в насто­ящее время патологическая извитость ВСА может быть причиной преходя­щих и стойких НМК с развитием инфаркта мозга. При наличии современной УЗ-аппаратуры диагностика патологических деформаций ВСА методом ЦДС не представляет технической сложности, тем не менее в своем заключении врач должен нести полную ответственность за определение патологической значимости выявляемой им извитости ВСА в патогенезе возникающего в каж­дом конкретном случае нарушения мозгового кровообращения.



ГЛАВА 8



ЦВЕТОВОЕ ДУПЛЕКСНОЕ СКАНИРОВАНИЕ И ТРАНСКРАНИАЛЬНАЯ ДОППЛЕРОГРАФИЯ ПРИ ОБСТРУКТИВНЫХ НАРУШЕНИЯХ ЦЕРЕБРАЛЬНОГО ВЕНОЗНОГО КРОВООБРАЩЕНИЯ

Одной из форм нарушения мозгового кровообращения является венозная энцефалопатия, медленно прогрессирующая, развивающаяся на фоне веноз­ного застоя вследствие поражения венул, начиная от коры и белого вещества мозга до сужения или закупорки просвета магистральных вен на уровне шеи и верхнего средостения [1-5]. Синдром внутричерепной гипертензии [4-7], развивающийся как следствие повышения венозного и далее, ликворного дав­ления, имеет в литературе такие синонимы, как: псевдотуморозный синдром [8-11], идиопатическая интракраниальная гипертензия [11, 12], доброкаче­ственная внутричерепная гипертензия [8]. Доброкачественная внутричереп­ная гипертензия характеризуется застойными явлениями без наличия объем­ного процесса в полости черепа [13, 14]. Венозная энцефалопатия впервые была описана в 1957 году М.И. Холоденко [15] и трактовалась как дистрофия мозга при некомпенсированной форме венозного застоя, как нозологическую единицу ее выделяют отдельно от дисциркуляторной энцефалопатии [3, 16]. При этом большинство исследователей, занимающихся изучением венозного кровообращения, сходятся во мнении, что определить, на каком уровне ве­нозной системы мозга происходит затруднение оттока крови, принципиально важно, но практически невозможно [17].

Поэтому появление в последнее десятилетие новых высокотехнологич­ных методов неинвазивного изучения венозной гемодинамики головы вывело проблему ее объективной оценки на новый клинико-диагностический уровень.

1. Анатомия и физиология системы церебрального венозного кровообращения

При нарушении оттока крови по венозным магистралям головы коллате­ральное кровообращение обеспечивается расширением и перестройкой меж­венозных анастомозов [18, 19]. Степень компенсации нарушенного венозного оттока может быть различной, что зависит от уровня поражения венозной системы, индивидуальных особенностей анастомозов и быстроты развития застойных явлений. Венозное русло головы включает в себя интра- и экс­тракраниальную (рис. 124, 125) сеть, функционируя как единая сосудистая система [3, 18, 20, 21].

Поверхностные вены мозга (vv. cerebri superficialis superiores et inferio­rs) собирают кровь с поверхностей полушарий мозга и впадают в верх­ний сагиттальный, поперечный, каменистый и пещеристый синусы [16]. На выпуклой поверхности мозга две крупные вены, играющие роль анастомо­зов: v. Trolard - соединяет среднюю поверхностную вену с верхним сагиттальным синусом, v. Labbe - соединяет ту же вену с поперечным синусом [15]. Передняя вена мозга (v. cerebri anterior), лежащая на медиальной поверхности полушарий мозга, впадает в вену осно­вания (v. basalis Rosental). Последняя является парной и образуется из слия­ния вен подкорковых узлов, серого бу­гра и передней вены мозга.

Рис. 124 а. Нормальная МР-ангиограмма венозных сосудов головного мозга в сагиттальной проекции: 1)верхний сагиттальный синус; 2)сток синусов; 3) поперечные синусы; 4) сигмовидные синусы; 5) вну­тренние яремные вены; 6) внутренние вены мозга; 7) нижний сагиттальный синус; 8) вена Галена; 9) прямой синус; 10) кавернозные синусы; 11) нижние каменистые синусы; 12) верхние каменистые сину­сы; 13) вена Троларда; 14) крыло-теменной синус; 15) эмиссарии затылочной области.

Рис. 124 б. МР-ангиограмма венозных синусов головного мозга в коронарной проекции: 1-15 (см. рис. 124 а); 16) базальные вены Розенталя; 17) вена Лаббе.

Рис. 124 в. МР-ангиограмма венозных синусов го­ловного мозга в аксиальной проекции: 1-17 (см. рис. 124 а, 124 б); 18) верхние глазные вены; 19) вены намета мозжечка.

Мозжечковые вены (v.cerebelli superio- res et inferiores) впадают в большую вену мозга (v. cerebri magna Galeni) и в прямую, поперечную и наружную каменистые па­зухи. Глубокие вены мозга собирают кровь из его центральных отделов, стенок боковых желудочков и сосудистых спле­тений, ядер основания, белого вещества лобных, теменных и затылочных обла­стей мозга. Все глубокие вены мозга впа­дают в более крупные вены: внутренние и большую вену (Галена). Внутренняя вена расположена в области межжелудочко­вого отверстия и сосудистой покрышки III желудочка. Вена Галена впадает в прямой синус (sinus rectus) под углом, выпу­клым кверху. В задней части большого серповидного отростка вблизи мозжеч­кового намета располагается передний венозный сток - место слияния крови от глубоких отделов мозга [15].

Поверхностные и глубокие вены мозга вливаются в венозные пазухи (сину­сы) твердой мозговой оболочки которые в отличие от вен имеют туго натяну­тые стенки, состоящие из фиброзной ткани. Венозные пазухи тесно связаны с оболочечными и диплоическими венами, а также внечерепной венозной си­стемой. Верхняя сагиттальная (стреловидная) пазуха (smus sagittaiis superior) идет вдоль верхнего края большого серповидного отростка твердой мозговой оболочки. Нижняя сагиттальная пазуха (sinus sagittaiis inferior) проходит по нижнему краю большого серповидного отростка и сзади впадает в прямую па­зуху Последняя, направляясь к внутреннему затылочному бугру, соединяется с поперечной пазухой (sinus transverus) Поперечная пазуха - парная, правая обычно больше левой [15] Располагаясь вдоль заднего края намета мозжеч­ка, она у пирамиды височной кости переходит в сигмовидную пазуху (sinus sigmoideus), лежащую в одноименной борозде височной кости. Кровь из нее поступает в верхнюю луковицу внутренней яремной вены.

В наблюдениях Д. Б. Бекова [22, 231 выделяются две крайние формы стро­ения синусного стока. Первая характеризуется преимущественным переходом верхнего сагиттального синуса в правый поперечный, а прямого синуса - в ле­вый поперечный (79%) Отток крови из синусного стока у этих людей осущест­вляется по правому поперечному и сигмовидному синусам далее по правой внутренней яремной вене которая почти по прямой пинии переходит в правую плечеголовную (безымянную) и верхнюю полую вены.

Рис. 125. Нормальная МР-ангиограмма брахиоцефальных вен: а. «сырой» срез шеи;

б. реконструированная коронарная МР-ангиограмма; 1) верхняя полая вена, 2) безымянные вены; 3) внутренние яремные вены; 4) наружная яремная вена: 51 вены позвоночного сплетения 6) подклю­чичные вены 7) передняя яремная вена.

Отток крови из прямого синуса проходит по значительно меньшему левому поперечному синусу сигмовидному синусу и далее в левую яремную вену ко­торая переходит в левую плечеголовную вену образуя угол приближающийся к прямому. Лишь миновав левую плечеголовную вену, впадающую под значи­тельным углом, иногда даже приближающимся к прямому (у брахиморфных), к прямому кровь впадает в верхнюю полую вену. Таким образом, путь дви­жения крови слева оказывается значительно длиннее и имеет препятствия в виде углов, приводящих к затруднениям движения крови. Следовательно, у большинства людей кровь от коры головного мозга оттекает к сердцу наиболее коротким путем, а от прямого синуса, несущего кровь от белого вещества и подкорковых образований, - несколько более длинным путем.

Вторая крайняя форма строения синусного стока характеризуется пере­ходом верхнего сагиттального синуса в левый поперечный и далее в левую яремную вену, а прямого синуса - в правый поперечный (21%). Отмечают, что в этих случаях отток крови от головного мозга оказывался более сложным. Правый поперечный синус, как правило, также был больше левого за счет того, что часть крови верхнего сагиттального синуса течет в него через сооб­щительный канал [23].

Пещеристая пазуха (sinus cavernosus) - парная, находится по бокам от турецкого седла, вблизи основной и височной костей. Пещеристые пазухи со­единяют между собой передняя (sinus intercavernosus anterior), задняя (sinus intercavernosus posterior), а иногда и нижняя (sinus intercavernosus inferior) межпещеристые пазухи, образуя циркулярный синус (sinus circularis) Ридлея [15]. В пещеристые пазухи впадают верхние и нижние глазные вены (vv. орhtalmica superiores et inferiores). Верхняя каменистая пазуха (sinus petrosus superior) - парная, залегает в верхней каменистой борозде височной кости и связывает сигмовидную пазуху с пещеристой. Нижняя каменистая пазуха (sinus petrosus inferior) - парная, расположена в нижней каменистой борозде височной кости и впадает в верхнюю луковицу внутренней яремной вены. Клиновидно-теменная (sinus sphenoparietalis) пазуха (или крыло-теменная [24, 25]) - парная, располагается вдоль малого крыла основной кости и соединяет пещеристый и верхний сагиттальный синусы. Затылочная пазуха (sinus occip­italis) обычно непарная, но может быть парной и тройной. Идет из поперечной пазухи, начинаясь возле стока, делится на две ветви краевого синуса и об­ходит полукольцом большое затылочное отверстие. Впадает в сигмовидную пазуху или верхнюю луковицу внутренней яремной вены.

Существуют полярные мнения о статистике наличия затылочного синуса. Д.Б. Беков отмечает его наличие в 4% [22, 23]. М.И. Холоденко, напротив, в 8% случаев отмечает его отсутствие [15]. К добавочным путям венозного от­тока относятся выпускники (vv. emissariae), диплоические вены (vv. diploicae) и вены твердой мозговой оболочки. Венозные выпускники, расположенные в костях черепа, соединяют венозные пазухи с диплоическими венами и с на­ружными венами головы. Самым крупным венозным выпускником является сосцевидный (v. emissaria mastoidea), соединяющий сигмовидную пазуху с за­тылочными венами. Диплоические вены разделяются на лобные, височные и затылочные. Вены твердой мозговой оболочки (vv. durales) имеют многочис­ленные анастомозы и впадают в верхний сагиттальный синус или в экстракра­ниальные вены [3].

Внутренние яремные вены (vv. jugularis internae), являясь продолжением сигмовидных венозных синусов головного мозга, начинаются от яремных от­верстий основания черепа [26, 27], направляются вниз в составе сосудисто- нервного пучка с двух сторон почти параллельно. Обе внутренние яремные вены имеют верхнюю и нижнюю луковицы (веретенообразные расширения). В луковицах в большинстве случаев расположено по одному клапану (ино­гда отсутствуют) Обычно правая внутренняя яремная вена (ВЯВ) шире левой [24] Сливаясь с подключичными под углом, близким к прямому, внутренние яремные вены образуют безымянные (плечеголовные) вены (vv. brachioceph- alicae).

Левая безымянная вена (протяженность ее около 6 см) сливается с правой (протяженность около 2,5 см), образуя верхнюю полую вену (протяженность 6- 7 см) [27]. Наибольшая концентрация венозных притоков среднего диаметра на­блюдается чаще в области венозного угла. Правая безымянная вена начинает­ся за правым грудино-ключичным сочленением, идет вертикально [27] или косо [26] вниз и несколько медиально Обычно правая безымянная вена шире левой. Ранее описано [26] два различных варианта венозного угла слияния безымян­ных вен в верхнюю полую: У- и Ч-образные типы строения представленные в зеркальном отражении. При У-образном варианте левая безымянная вена идет косо вниз и слева направо, и сливается с правой безымянной под острым углом. При Ч-образном варианте угол слияния приближается к прямому Отмечено, что У-образный вариант встречается чаще. Верхняя полая вена (ВПВ) имеет ствол чаще прямой, реже изогнутый выпуклостью вправо. Иногда наблюдается S-образное искривление [26] Левостороннее расположение ВПВ встречается в 0,5% в общей популяции и от 3 до 10% - у больных с пороками сердца [28]

Внутренние яремные вены - основной, но не единственный путь отто­ка крови от мозга. В яремную вену оттекает 2/3 крови от своей стороны [18]. Позвоночные вены (в 25% случаев только одна вена) - дополнительный путь оттока венозной крови от головы [18 29 30] Они формируются на уровне атланто-окципитального синуса, анастомозируя с венами головы, внутренними яремными венами венами грудной полости и забрюшинного пространства. На уровне окципитального синуса и подзатылочных венозных сплетений проис­ходит активация венозного кровотока за счет передачи энергии пульсации с позвоночной артерии. Таким образом, богатая анастомотическая сеть между бассейнами внутренних яремных и позвоночных вен обеспечивает коллате­ральный отток венозной крови из полости черепа в условиях окклюзии (ком­прессии) яремных вен или верхней полой вены [18].

Наряду с присасывающим действием сердца немаловажную роль в гемо­динамике брахиоцефальных вен играют дыхательные движения [27, 31]. В те­чение первой трети вдоха венозное давление в яремной вене падает до нуля, затем, несмотря на увеличение отрицательного давления в грудной полости, несколько повышается Тем не менее скорость кровотока во время вдоха, не­смотря на частичный коллапс вен, остается большей, чем во время выдоха. Понижение давления в венах верхней апертуры грудной клетки указывает на «истощение» периферических вен (увеличение притока крови к правому пред­сердию) Повышение венозного давления свидетельствует об увеличении со­противления и, следовательно, об уменьшении кровотока При значительном повышении венозного давления просвет вен становится не овальным, а круг­лым [32]. При отсутствии отдельных вен и синусов происходит компенсаторное развитие анастомотической сети, но несмотря на это, возможны глубокие на­рушения мозговой венозной гемоциркуляции [33]. В литературе описано не­мало случаев отсутствия внутренних яремных вен при сохранении достаточ­ного венозного оттока, однако есть сообщения и о летальных исходах после перевязки внутренних яремных вен на шее [18]. В норме отток осуществляется в основном по внутренним яремным венам, а позвоночные вены и венозные сплетения функционируют лишь в качестве «предохранительного клапана». Позвоночные сплетения защищают головной мозг от перегрузки венозной кро­вью, дренируя большую часть оттекающей крови, когда возникает препятствие на путях оттока в грудной клетке [3, 15, 18].




2. Лучевые методы диагностики нарушений церебрального венозного кровообращения

В настоящее время для уточнения причин и степени нарушения венозного оттока из полости черепа используют новые современные методы диагности­ки: цветовое дуплексное сканирование (ЦДС), транскраниальная допплерография (ТКД), транскраниальное цветовое дуплексное сканирование (ТК ЦДС), рентгенконтрастная ангиография (РА), радионуклидная синусосцинтиграфия (РССГ), компьютерная томография (КТ), спиральная компьютерно-томографическая ангиография (СКТА), магнитно-резонансная томография (МРТ) и магнитно-резонансная ангиография (МРА).

Метод ЦДС позволяет с определенной степенью достоверности оценить диаметр, площадь поперечного сечения вен, определить линейную скорость кровотока, вычислить объемную скорость кровотока по внутренним яремным венам [34], хотя исследования могут быть ограничены доступностью сравни­тельно небольшого участка брахиоцефальных вен [35]. Отмечена возможность использования цветового дуплексного сканирования в диагностике обструк­ции брахиоцефальных вен опухолями и увеличенными лимфоузлами [36-38]. Определено [39], что гемодинамически значимая экстравазальная компрессия яремной вены характеризуется монофазностью кровотока проксимальнее ме­ста сдавления. Когда внутричерепное давление превышало артериальное, имел место двухфазный кровоток как проявление феномена внутричерепного диастолического обратного кровотока [8]. ЦДС позволяет достоверно оценить диаметр, площадь сечения вен, линейную скорость кровотока, объемную ско­рость кровотока по внутренним яремным венам [41, 42]. Однако в связи с тем, что венозный кровоток имеет низкую скорость, в отличие от артериального, и не является пульсирующим, «типичные для артериального стеноза нарушения гемодинамики для венозного тромбоза не характерны» [8]. Высказано мнение, что закон Пуазейля, используемый для объяснения характеристик артериаль­ной гемодинамики, малоприемлем для венозных сосудов из-за значительно большей способности вен к растяжению и спадению [37]. Ch. Kondo et al. [42] установили, что чувствительность ЦДС в диагностике тромбоза брахиоцефаль­ных вен в сравнении с MP-ангиографией составляет 91%, специфичность в 93% дает информацию в реальном масштабе времени о потоке и окружающих тканях [43, 44]. Кроме того, отмечено, что локация вен шеи значительно слож­нее, чем локация артерий, так как при давлении датчиком вероятна деформа­ция исследуемой вены [36].

Изучить показатели гемодинамики в прямом синусе и базальных венах Розенталя дает возможность метод ТКД [45, 46], недостатком ТКД является то, что она позволяет изучить показатели гемодинамики интракраниальных венозных сосудов только в прямом синусе и базальных венах Розенталя [8], но без визуализации стенки и определения размеров сосудов [47]. Основными гемодинамическими признаками доброкачественной внутриче­репной гипертензии при ТКД считается повышение максимальной скорости и усиление псевдопульсации кровотока в церебральных венах и синусах [8] (венах Розенталя >15 см/с вене Галена >20 см/с и прямом синусе >30 см/с) [32, 47, 48]. Предполагают, что при хронически текущих процессах в поло­сти черепа венозное кровообращение страдает значительнее. Отмечается, что, несмотря на доступность ТКД и возможность его широкого применения, допплерографические параметры лишь частично отражают картину наруше­ния венозного кровообращения [17]. Показанием к проведению ТКД считают также необходимость «изучения характеристик кровотока в сосудах орбиты» [49]. Отмечено, что резкое усиление венозного сигнала изменение физиоло­гического направления кровотока по верхней глазной вене на ретроградное выявляют на стороне «очага» поражения мозга при нарушениях мозгового кровообращения черепно-мозговой травме, сопровождаемых повышением внутричерепного давления. Одним из механизмов компенсации при затруд­нении венозного оттока в случаях дисциркуляторной энцефалопатии I-II ст. считают ускорение кровотока по базальным венам Розенталя (до 33 см/с). В поздних стадиях хронической цереброваскулярной недостаточности воз­можности компенсации исчерпываются, что выражается в снижении индекса пульсации и отсутствии нарастания скорости [50]. Отмечают снижение скоро­сти кровотока в прямом синусе и венах Розенталя, как признаки внутричереп­ной гипертензии [51].

Получать точный «внутренний слепок» внутричерепных венозных пазух и вен, брахиоцефальных вен позволяет рентгеноконтрастная ангиография, яв­ляющаяся «золотым стандартом» в ангиологии [52-58]. Типичным РА-признаком является отсутствие визуализации синуса или вены [59] В клинической практике к контрастной флебографии прибегают, в основном, только в случа­ях тромбоза верхней полой вены [55], верхнего сагиттального и поперечного синусов и глубоких вен [59]. так как манипуляция связана с риском, часто не­оправданным при умеренно выраженных неспецифичных явлениях венозного застоя [8, 56]

Конвенциальная КТ дает возможность судить об объеме деструктивных из­менений височной кости [60] и распространенности процесса на близлежащие участки мозга при отогенных внутричерепных осложнениях, визуализировать участки кровоизлияний при геморрагических инсультах, зоны отека при веноз­ных тромбозах, оценить диаметр шейных вен и их взаимоотношения с окружа­ющими структурами [61 62], но не отображает характеристик потока крови и сопровождается лучевой нагрузкой [63]. Прямыми доказательствами тромбо­за верхнего сагиттального синуса считают «дельта-признак», чувствитель­ность КТ при тромбозах внутричерепных синусов 80% [59]. Визуализировать сосуды во взаимоотношениях с окружающими тканями [64-66], диагностировать поражения верхнего сагиттального, нижнего сагиттального, сигмовидных, поперечных и прямого синусов, вены Галена и внутренних вен мозга также хорошо, как и контрастная ангиография позволяет СКТА [67]. Определить степень нарушения венозного оттока при количественной оценке асимметрии распределения радионуклидов по магистральным венозным коллекторам по­зволяет РССГ [17, 57, 68-70]. При конвенциальной МРТ установление диа­гноза тромбоза ограничено небольшим периодом заболевания, что связано с особенностями MP-визуализации кровяного сгустка [59].

Получать изображения сосудов без введения контрастных веществ и луче­вой нагрузки позволяет метод магнитно-резонансной ангиографии. Отсутствие кровотока проявляется отсутствием МР-сигнала [71, 72]. Отмечено, что МРА при венозной обструкции брахиоцефальных вен более точна (99%), а также чувствительнее (96%) и специфичнее (100%) других методов. Те же параме­тры для РА [73] составили - 95%, 92% и 95% соответственно; при КТ - 90%, 71% и 98%, соответственно [74]. В диагностике тромбоза брахиоцефальных вен точность метода ЦДС составила 92%, чувствительность - 91% и специ­фичность 93% [75]. К недостаткам МРА относят [76, 77] продолжительность исследования, необходимость для пациентов сохранять неподвижное положе­ние, «выпадение» сигнала от кровотока из-за артефактов турбулентности [78], малого калибра сосудов, медленного тока крови [79].

Наряду с развитием высоких технологий в диагностике, до настоящего времени остаются недостаточно освещенными вопросы закономерностей це­ребральной венозной гемодинамики в норме и патологии, в особенности неинвазивной лучевой визуализации брахиоцефальных вен, внутричерепных вен и венозных синусов. Нередко исследователи эмпирически отмечают выраженную асимметрию калибра и скорости кровотока внутренних яремных вен, необычные визуальные эффекты кровотока в проекции церебральных венозных структур. В большинстве случаев расширение обследования пациентов с такими прояв­лениями приводит к диагностике нарушений церебрального венозного крово­обращения вследствие тромбоза или экстравазальной компрессии венозных коллекторов головного мозга. Оценка результатов каждого из перечисленных методов в отдельности не дает целостного представления о причинах и степени нарушения церебрального венозного кровотока, компенсаторных изменениях, происходящих в результате обструкции венозных структур мозга.

2.1. Методики ультразвукового исследования венозного кровообращения головы и шеи

Ультразвуковое исследование венозной системы головы было проведено у 215 пациентов (возраст 18-75 лет, средний 43,48 + 13,89) с клиническими при­знаками внутричерепного застоя.

По классификации М.Я. Бердичевского [18] пациентов разделили на 3 груп­пы: 1) с латентной (доклинической) формой церебральной венозной дисциркуляции (65 пациентов - 30,2%); 2) с церебральной венозной дистонией (118 паци­ентов - 54,9%); 3) с венозной энцефалопатией (32 пациента - 14,9%).

Для исследования были отобраны пациенты, направляемые лечащими врачами из лечебных учреждений с диагнозами «внутричерепной венозный.

застой» и/или «венозная энцефалопатия», у которых при КТ или МРТ головно­го мозга не было диагностировано объемных образований мозга, церебраль­ного арахноидита, каротидно-кавернозных соустий, артериальных и артерио-венозных аневризм.

Контрольная группа (104 человека) была сформирована из здоровых добровольцев (70 человек) и пациентов без каких-либо признаков внутриче­репного венозного застоя (34 пациента) в возрасте от 18 до 63 лет, в среднем 42,04 ± 8,99 (Р<0.001).

Цветовое дуплексное сканирование яремных вен с цветовым картирова­нием кровотока проводили в положении пациента на спине на сонографе Sonos 2500 фирмы «Hewlett Packard». Вначале определяли площадь сече­ния и среднюю линейную скорость кровотока по общим сонным артериям и позвоночным артериям по общепринятым стандартным методикам с по­следующим подсчетом совокупного объема притока крови к голове. Для ЦДС внутренних яремных вен линейный ультразвуковой датчик с частотой 5 МГц располагали поочередно на каждой из боковых сторон шеи (в области грудино-ключично-сосцевидной мышцы) Исследование проводили в двух пло­скостях сканирования - поперечной и продольной. Сканирование вен выпол­няли через нанесенную на кожу «гелевую подушку», погружая в нее датчик, но не входя при этом в соприкосновение с кожей. Начинали сканирование в поперечной плоскости от ключицы, измеряли площадь сечения вен (см2) в об­ласти нижней луковицы, затем вены сканировали в продольной плоскости, что позволяло исследовать просвет вены в В-режиме и визуализировать тромб в случае тромбоза, уточняя детали и особенности кровотока в режиме цветового допплеровского картирования (ЦДК). Вычисление средней скорости кровотока производили по спектру допплеровского сдвига частот в ограниченной зоне, выделенной рамкой ROI (Region of Interest). Верхнюю и нижнюю границы рам­ки располагали на одинаковом расстоянии от стенок сосуда. Угол ROI ориен­тировали соответственно направлению кровотока. Расчет средней линейной скорости кровотока (см/с) осуществляли путем окаймления спектра средних значений скорости в течение пяти сердечных циклов. Объемную скорость кро­вотока (см3/с или мл/с) вычисляли, получая произведение площади сечения вены на среднюю линейную скорость кровотока.

На ультразвуковом допплеровском аппарате Angiodyne фирмы DMS (ФРГ) векторным датчиком 2 МГц проводили транскраниальную допплерографию (ТКД) в горизонтальном положении пациента на спине. Из транстемпорального доступа производили лоцирование базальных вен Розенталя с двух сторон, вены Галена и прямого синуса. Датчик помещали в области чешуи височной кости кпереди от ушной раковины (заднее транстемпоральное окно), в области угла глаза (переднее транстемпоральное окно) и между ними (среднее транс­темпоральное окно). Определяли пиковую систолическую скорость (см/с) по­сле обнаружения венозного шума в проекции венозных структур.

Из трансорбитального доступа лоцировали верхние глазные вены. Ультразвуковой датчик устанавливали на верхнее веко закрытого глаза под углом 10° к верхнему краю орбиты, предварительно предложив пациенту смотреть вниз, на ноги и уменьшив мощность прибора до минимума (10-15%

нормы). Путем легких покачиваний датчика проводили поиск и распознава­ние сигнала от глазной вены. Локацию вены обеспечивали предварительным определением сигнала от надблоковой артерии, располагающейся в непосред­ственной близости от глазной вены [17]. Определяли линейную скорость и на­правление кровотока, асимметрию этих показателей.

Параллельно, с целью верификации диагноза, мы проводили анализ ре­зультатов МРТ головного мозга и МРА церебральных венозных сосудов (вы­полненных во всех случаях, в том числе в 55 случаях с контрастным усилени­ем), конвенциальной КГ в 70 случаях, СКТА в 55 случаях, РССГ у 11 пациентов с уточненными причинами и локализацией затруднения венозного кровотока головного мозга и у 13 пациентов без признаков интракраниального венозного застоя из контрольной группы, РА в 2 случаях, а также протоколы операций на внутреннем ухе с ревизией пораженных сигмовидных синусов в 9 и патологоанатомических секций в 2 случаях.

2.2. Показатели нормы при УЗИ венозной системы головы и шеи

При транскраниальной допплерографии у лиц контрольной группы по­казатели максимальной скорости кровотока по интракраниальным веноз­ным структурам (вена Галена, базальные вены Розенталя и прямой синус) не отличались от аналогичных показателей других исследователей [8, 47]. Максимальная скорость кровотока колебалась по венам Розенталя от 7 до 19 см/с (в среднем 12,36 см/с), по вене Галена - от 12 до 32 см/с (в среднем 24,47 см/с), по прямому синусу - от 14 до 35 см/с (в среднем 26,52 см/с). При локации кровотока в норме по верхним глазным венам кровоток антеградный, в 5% кровоток лоцировался с клапанным эффектом. Максимальная скорость колебалась в диапазоне от 5 до 34 см/с (в среднем 10,46 см/с).

При цветовом допплеровском сканировании внутренних яремных вен в норме было установлено, что показатели кровотока зависят от анато­мического варианта венозного угла бифуркации безымянных вен. Выделено три типа строения венозного угла (рис. 126) бифуркации безымянных вен:  (мю)-тип (обнаружен в 30,8% случаев),  (гамма)-тип (59,6%) и Y (ипсилон)-тип (9,6%).

Данное разделение вариантов анатомического строения венозного угла би­фуркации безымянных вен оправдано значительными различиями в их гемоди­намике, оказавшейся в непосредственной зависимости от значений углов, под которым безымянные вены сливались в верхнюю полую вену. Использование в обозначении типов венозных углов строчных букв греческого алфавита мы сочли возможным благодаря полному конструктивному сходству этих букв и анатомии трех различных типов венозных углов, а также с целью унификации медицинских наименований на греческом языке.

При р-типе бифуркации безымянных вен во всех случаях отмечали более низкие показатели (табл. 28) линейной и объемной скорости кровотока по ле­вой внутренней яремной вене по сравнению с правой, вследствие анатомиче­ски обусловленного затруднения кровотока. Асимметрия объемной скорости кровотока (соотношение показателей справа и слева) составила в среднем 60% (или в 2,5 раза).

Таблица 28. Показатели гемодинамики внутренних яремных вен при -типе венозного угла (п=32, р<0.05).

Показатели гемодинамики по внутренним яремным венам

Правая

Левая

Диапазон

М ± m

Диапазон

М ± m

Средняя ЛСК (см/с)

12.4-65.6

33.34 ± 11.01

8.8-45.5

19.49 ±6.76

Площадь сечения (см2)

0.61-2

1.2 ±0.34

0.32-1.6

0.79 ±0.28

Объемная скорость кровотока (см3/с)

14.01-81.6

36.78 ± 13.1

5.58-29.12

14.42 ±5.65

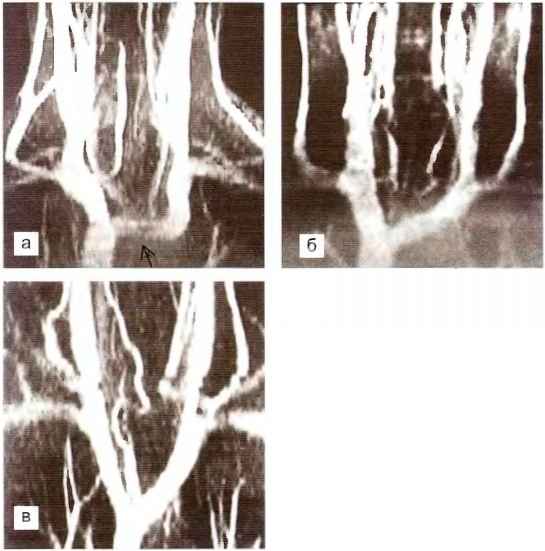

Рис. 126. МР-ангиограммы брахиоцефальных вен в норме: а. - (мю) тип венозного угла бифуркации безымянных вен; б. - (гамма) тип; в. Y- (ипсилон) тип.

При -образном варианте ве­нозного угла (табл. 29) ЛСК по левой внутренней яремной вене ниже, чем по правой, в среднем не более чем в 1,5 раза. Асимметрия объемной скорости кровотока (со­отношение показателей справа и слева) составила в среднем 36% (или в 1,5 раза). Такая относи­тельно небольшая, в сравнении с -типом, разница обусловлена отсутствием значительного пре­пятствия венозному кровотоку. В случаях Y-варианта венозного угла разница линейной скорости по вну­тренним яремным венам справа и слева не превышает 18%. Асимметрия объ­емной скорости кровотока составила в среднем лишь 6% (табл. 30).

Таблица 29. Показатели гемодинамики внутренних яремных вен при -типе венозного угла (n=62 р<0.05).

Показатели гемодинамики по внутренним яремным венам

Правая

Левая

Диапазон

М ± m

Диапазон

М ± m

Средняя ЛСК (см/с)

9.4-114

31.11 ± 13.32

9.7-59

20.26 ± 9.32

Площадь сечения (см2)

0.3-1.82

0.81 ± 0.2

0.43-1.81

0.78 ± 0.27

Объемная скорость кровотока

(cm3/c)

5.83-43.32

23.84 ± 5.71

8.13-53.1

5.21 ± 7.64

Таблица 30. Показатели гемодинамики внутренних яремных вен при Y-типе венозного угла (n=10, р<0.05)

Показатели гемодинамики по

Правая

Левая

внутренним яремным венам

Диапазон

М ± m

Диапазон

М ± m

Средняя ЛСК (см/с)

15-51.5

33.39 ± 8.86

14.3-37.47

28.08 + 7.56

Площадь сечения (см2)

0.26-0.55

0.49 ± 0.08

0.3-1.2

0.65 ± 0.24

Объемная скорость кровотока

7.8-25.75

16.04 ± 4.85

9.58-25.8

17.08 + 5.00

(см3/с)





Небольшое число случаев, когда левая внутренняя яремная вена была в норме шире правой (всего в 21,15% случаев) наблюдали при Y-типе (5 слу­чаев) и при -типе (15 случаев), тогда как на -тип пришлось всего 2 таких случая.

Таким образом, отмечено, что ЛСК и объемная скорость кровотока по правой и левой внутренним яремным венам в норме различны и, ви­димо, зависят от анатомического типа строения венозного угла бифур­кации безымянных вен (рис. 127). В большинстве (совокупность случаев с р-типом и у-типом угла брахиоцефальных вен - 90.38%) наблюдений крово­ток в основных церебральных венозных коллекторах слева был достоверно ниже, чем справа

Помимо этого было установлено, что в распределении кровотока большую роль играет анатомическое строение стока синусов (рис. 128).

В случаях, когда сток был не разделен, противоположные поперечные сину­сы, как правило, отходили от него под разными углами. Справа значения угла между верхним сагиттальным и поперечным синусами составляли в среднем 113 05е, слева - 108 7°. Таким образом, правый поперечный синус отходил под более пологим, гидродинамически «удобным» для потока углом.

3. Аномалии и патологические изменения церебральной венозной системы

Было установлено, что причинами развития внутричерепного венозного застоя в нашем исследовании послужили, в 37.5% - экстравазальная ком­прессия брахиоцефальных вен, в 53% - церебральный венозный тромбоз, в 1,5% - перевязка или удаление одной из внутренних яремных вен, в 8% - ги­поплазия венозных сосудов.

Рис. 127. Различия объемной скорости кровотока по внутренним яремным венам справа и слева в норме при ЦДС, в среднем (мл/с, р<0.05).

Для выявления закономерностей и особенностей гемодинамики и визуали­зации венозного кровотока его условно разделили на три автономных дренажных бассейна оттока крови от головного моз­га.

  1. Система основных церебральных венозных коллекторов, дренирующих большую часть коры большого и малого мозга (верхний сагиттальный, попереч­ный и сигмовидный синусы, брахиоцефальные вены).
  2. Венозная дренажная система про­межуточного, среднего и, отчасти, заднего мозга (базальные вены Розенталя, вена Галена, прямой синус).
  3. Система венозного дренажа лобных и височных базальных отделов мозга и ор­бит (кавернозные синусы, глазные вены).

Такое разделение всех венозных структур головного мозга на три условно автономные системы связано с некото­рыми особенностями гемодинамики этих систем, закономерностями компенсатор­ного перераспределения кровотока по коллатералям и анастомозам.

Цветовое дуплексное сканирование позволяет получить наиболее точные ко­личественные показатели при гипоплазии внутренних яремных вен в резуль­тате возможности измерения калибра сосудов не по границам потока, как при МРА, а с учетом визуализируемых стенок сосудов. Кроме того, измерение ско­рости кровотока непосредственно в изучаемых сосудах делает метод ЦДС не­заменимым в диагностике этих состояний.

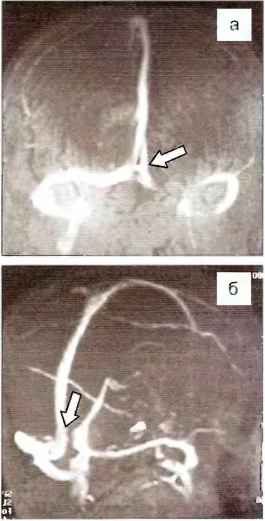

Рис. 128. МР-ангиограммы синусов головы, вариан­ты строения стока синусов:

а.        правый поперечный синус является продолжени­ем верхнего сагиттального синуса, а левый попереч­ный является продолжением прямого с небольшим сообщительным каналом (указано стрелкой);

б.        сток синусов без сообщительного канала между правым и левым поперечным синусами (указано стрелкой).

Гипоплазированные внутренние яремные вены имели площадь сечения от 0,1 до 0 24 см2 (рис. 129), в среднем 0 17 см2. В нашем исследовании заключение о гипоплазии внутренней яремной вены основывалось на крите­рии меньшей площади сечения вены по отношению к площади сечения ипсилатеральной общей сонной артерии. Аналогичный критерий гипоплазии ис­пользовали Л.А. Бокерия с соавт. [51] в опубликованном в 2003 г. исследовании. Среднюю линейную скорость кровотока регистрировали в диапазоне от 12,4 до 51,3 см/с, в среднем 36,4 см/с. Асимме­трия кровотока по средним значениям объема кровотока при гипоплазии сле­ва 70% (или в 3,3 раза), при гипоплазии справа 86% (или в 7 раз). При гипоплазии поперечных синусов площадь сечения ипсилатеральной внутренней яремной вены во всех случаях была также меньше обыч­ной (от 0,37 до 0,66 см2), скорость крово­тока по ней была невысокой - от 10,2 до 23 см/с, в среднем 15,5 см/с, при этом объ­емная скорость кровотока была меньше, чем по контралатеральной вене в среднем в 3 раза. Дополнительные стволы на стороне гипоплазированных внутренних яремных вен имели значительно меньшую площадь сечения (от 0,05 до 0,1 см2) и относительно высокую линей­ную скорость кровотока (от 20 до 41 см/с).

Рис. 129. Гипоплазия внутренней яремной вены (кодирована синим) на поперечной эхограмме в ре­жиме ЦДК. Красным цветом кодирован кровоток по общей сонной артерии.

Транскраниальная допплерография позволяет определить закономер­ности гемодинамики по доступным для исследования интракраниальным ве­нозным коллекторам, которые имели общую тенденцию к повышению макси­мальных скоростей как в случаях гемодинамически значимой экстравазальной компрессии брахиоцефальных вен, так и в случаях тромботической ок­клюзии основных церебральных венозных структур различной локализации (табл. 31). Отличия проявлялись в этих группах в связи с тем, что они были неоднородны по степени выраженности внутричерепного венозного застоя. Так, в группе из 55 случаев гемодинамически значимой экстравазальной компрессии брахиоцефальных вен в 30 (54,5%) наблюдали клинические призна­ки венозного застоя с общемозговыми и/или очаговыми неврологическими расстройствами и в 25 случаях (45,5%) - латентные проявления. Тогда как при тромботической окклюзии почти все пациенты (98,8%) имели клиниче­ские общемозговые проявления венозного застоя и/или очаговый невроло­гический дефицит и только у одного пациента из 83-х отмечали латентные проявления венозного застоя.

Таблица 31. Показатели максимальной ЛСК при ТКД по венозным коллекторам

головного мозга.

Венозные коллекторы

При экстравазальной компрессии, n=55 (диапазон и средние значения, см/с)

При тромботической окклюзии, n=83 (диапазон и средние значения, см/с)

Базальные вены Розенталя

10-18/14,33±2,32

11-58/30,03 ± 13,57

Вена Галена

17-43 / 27.94 ± 7.93

21-45/34,5 + 7,7

Прямой синус

15-47 /29.08 ± 11.3

30-66/47,5 ± 11,65

Частота локации венозных сосудов при ТКД в целом по этим группам пациентов составила 68%. Наблюдаемое увеличение скорости кровотока в 2-3 раза, в сравнении с нормальными показателями [8, 47], является одним из характерных признаков затруднения венозного оттока из полости черепа и зарегистрировано в подавляющем большинстве случаев. Полученные данные сходны с результатами других исследователей [80], отмечавших при затруд­нении венозного оттока увеличение скорости при ТКД в базальных венах до 26-52 см/с, в прямом синусе до 32-50 см/с. В большинстве случаев наблю­дали усиление псевдопульсации. Однако в случаях длительно существующе­го внутричерепного венозного застоя у пожилых пациентов (старше 65 лет) регистрировали нормальные показатели ЛСК, что может быть связано с ис­тощением компенсаторных миогенных механизмов церебральной сосудистой ауторегуляции и снижением сосудистой реактивности. При латентных формах венозного застоя, наблюдаемых почти в половине случаев гемодинамически значимой экстравазальной компрессии брахиоцефальных вен повышение максимальных скоростей по интракраниальным венозным сосудам не столь выражено, как у пациентов с венозным застоем, сопровождающимся обще­мозговыми и очаговыми неврологическими проявлениями [81, 82].

4. Цветовое дуплексное сканирование внутренних яремных вен в диагностике обструкции основных церебральных венозных коллекторов.

При нарушении оттока по одной из внутренних яремных вен площадь ее сечения и объемная скорость кровотока по ней могут прогрессивно снижаться в зависимости от длительности и выраженности компрессии. Исследованы по­казатели кровотока по внутренним яремным венам в двух случаях острой ком­прессии брахиоцефальных вен слева (сдавление флегмоной левой внутрен­ней яремной вены и сдавление левой безымянной вены костным фрагментом грудины при ее переломе). В обоих случаях правая внутренняя яремная вена была шире левой, но объемный кровоток с двух сторон был почти одинаков за счет значительного увеличения (до 60 см/с) средней ЛСК по вене на стороне компрессии. Небольшое увеличение скорости (до 46 см/с) наблюдали в обо­их случаях и с противоположной стороны. При этом обе внутренние яремные вены имели поперечный профиль, близкий к круглому (вне места компрессии), что свидетельствовало о повышении давления в венозной системе [32]. Такие проявления ауторегуляции кровотока характерны для острого периода и соот­ветствуют II степени расстройства венозного кровообращения [15].

При длительно существующей гемодинамически значимой компрессии(53 наблюдения) механизмы компенсации кровотока, по-видимому, изменяют­ся, происходит перераспределение оттока венозной крови в здоровую сторону и уменьшение площади сечения вены на стороне поражения (табл. 32, 33).

Рис. 130 Поперечные эхограммы шеи при хронической гемодинамически значимой компрессии левой внутренней яремной вены гипертрофированной мышцей: а. на стороне компрессии (V - левая внутренняя яремная вена, А - общая сонная артерия М - гипертрофированная мышца); б. с противоположной стороны: RJV - правая внутренняя яремная веча ССА - общая сонная артерия (показаны стрелками).

Площадь сечения компремированной вены в среднем была в 2 раза мень­ше контралатеральной (рис.130). В месте наибольшей компрессии просвет вены может быть щелевидным. Снижение показателей ЛСК и объемной ско­рости кровотока на пораженной стороне наблюдали как в месте компрессии, так и проксимальнее на протяжении (рис.131) Образно говоря, происходит «запустевание» вены. В контралатеральной внутренней яремной вене, напро­тив происходит увеличение объемной скорости кровотока с коэффициентом от 78% (или 4,4 раза) при левосторонней компрессии и до 91% (или в 11 раз) при правосторонней компрессии. Лишь в одном наблюдении двухсторонней хронической гемодинамически значимой компрессии внутренних яремных вен опухолью тела позвонка гемодинамические показатели с обеих сторон были очень низкими и практически одинаковыми.

Таблица 32. Показатели гемодинамики по внутренним яремным венам при хронической гемодинамически значимой компрессии слева (n=39 р<0 05)

Показатели гемодинамики по внутренним яремным венам

Правая

Левая

Диапазон

М ± m

Диапазон

М ± m

Средняя линейная скорость (см/с)

16.6-63.5

30.5 ± 9.82

1.0-25.6

12.51 ± 6.01

Площадь сечения (см2)

0.42-3.03

1.4 ± 0.56

0.32-2.1

0.78 ±0.39

Объемная скорость кровотока

(см3/с)

13.61-60.0

39.25 ± 10.11

0.45-19.42

8.78 ±4.34

Таблица 33. Показатели гемодинамики внутренних яремных вен при хронической гемодинамически значимой компрессии справа (n=13, р<0 05).

Показатели кровотока

Справа

Слева

Диапазон

М ± m

Диапазон

М ± m

Средняя линейная скорость (см/с)

1.0-9 89

7.23 ± 3.0

16.8-35.4

23.5 ± 4.97

Площадь сечения (см2)

0.08-0.63

0.38 ±0.15

1.02-3 09

1.44 ±0.51

Объем кровотока

(см3/с)

0.08-4.34

3.0 ± 1.36

18.8-60.87

33.49 ± 10.7

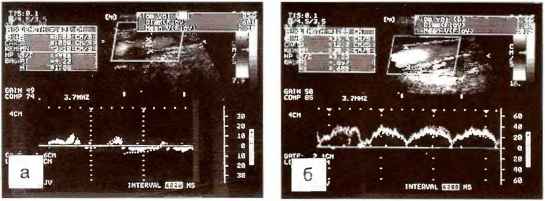

Рис. 131. Продольные эхограммы внутренних яремных вен шеи в триплексном режиме: а. выраженное снижение ЛСК по компремированной вене; б. усиление кровотока по контралатеральной (подробно в тексте).

Определена [81, 82] совокупность ультразвуковых признаков хронической гемодинамически значимой обструкции при экстравазальной компрессии бра­хиоцефальных вен:

  1. Локальное значительное уменьшение площади сечения вены (в 3-4 раза) с деформацией ее поперечного профиля в месте наибольшей компрессии.
  2. Уменьшение площади сечения компремированной вены на протяжении, проксимальнее уровня компрессии.
  3. Значительное расширение контралатеральной внутренней яремной вены в сравнении с компремированной веной (более чем в 3 раза).
  4. Снижение объемного кровотока в компремированной вене (предстенотическое «запустевание») в сравнении с компенсаторно расширенной контра­латеральной веной с асимметрией средних значений не менее чем в 4 раза.

Таким образом, при хронической гемодинамически значимой компрессии брахиоцефальных вен происходят процессы ауторегуляции мозгового кро­вотока, которые направлены на глубокую и долговременную перестройку дренажного кровотока. Такая перестройка необходима вследствие того, что миогенные механизмы ауторегуляции острого периода не могут длительно действовать и истощаются [8, 83].

Гемодинамически незначимую экстравазальную компрессию брахиоце­фальных вен наблюдали в 20 случаях (17 случаев слева, 1 - справа, 2-сдвух сторон). Признаками гемодинамически незначимой экстравазальной компрессии (табл. 34) могут служить: локаль­ное уменьшение площади сечения вены (в среднем не более чем в 1,5 раза) с не­значительной деформацией ее попереч­ного профиля и небольшим увеличением линейной скорости (в среднем не более чем в 1,5 раза) на уровне компрессии (во всех случаях, когда участок максималь­ной компрессии был доступен для иссле­дования).

Таблица 34. Показатели гемодинамики по внутренним яремным венам при гемодинамически незначимой экстравазальной компрессии слева (n=17, р<0.01).

Показатели гемодинамики по внутренним яремным венам

Справа

Слева

Диапазон М ± m

Диапазон J М ± m

Средняя линейная скорость (см/с)

17.9-39.9

24.7 ± 5.27

14.6-29.74

19.76 ± 3.58

Площадь сечения (см2)

0.81-2.08

1.36 ±0.31

0.67-1.25

0.87 ±0.17

Объемная скорость кровотока (см3/с)

14.5-47.8

33.29 ± 7.9

10.88-27.0

17.25 ±4.36

При этом показатели кровотока по вну­тренним яремным венам при гемодинами­чески незначимой компрессии практически не отличаются от таковых в норме (рис. 132). Хотя отмечено, что объемная ско­рость кровотока слева меньше, чем спра­ва, до двух раз при гемодинамически не­значимой компрессии брахиоцефальных вен слева только в случаях с -образным строением венозного угла бифуркации безымянных вен что, видимо, обусловле­но исходно неблагоприятными условиями кровотока слева. Хотя запустевания прок­симальных отделов пораженной вены, турбулентности потока в дистальном от­резке, а также значительного расширения венозных коллатералей не отмечали.

В трех случаях экстравазальной ком­прессии левой безымянной вены расши­ренной дугой аорты и ее ветвями в про­свете внутренней яремной вены со сторо­ны поражения наблюдали эффект псевдо-контрастирования (рис. 133). Этот эффект был представлен в виде пульсирующих поступательно-колебательных движений эхопозитивных сигналов по току крови в В-режиме и наблюдали только слева в условиях увеличения площади сечения внутренней яремной вены не менее чем 1,28-2,7 см2 и низкой средней ЛСК 1,03-13 см/с (во всех случаях это были по­жилые пациенты с сопутствующей патологией, сопровождающейся повышен­ной вязкостью и сгущением крови). Подобный эффект известен [84, 85] для ле­вого предсердия и считается предиктором тромбоэмболических осложнений.

Рис. 132. Отличия объема кровотока внутренних яремных вен справа и слева при значимой и незна­чимой компрессии (р<0.01).

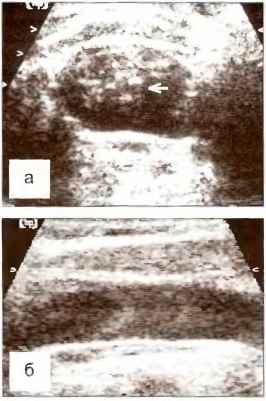

Рис. 133. Ультразвуковой эффект псевдоконтрасти­рования в В-режиме во внутренней яремной вене: а. на поперечной сонограмме (стрелка); б. на про­дольной сонограмме.

В первом случае компрессии левой безымянной вены дугой аорты во вну­тренней яремной вене наблюдали эффект разнонаправленности кровотока (рис. 134) в виде перемежающегося цветового допплеровского картирования.

Этот эффект наблюдали также и при тром­бозе основных парных церебральных ве­нозных коллекторов в непораженных отде­лах внутренней яремной вены, что будет подробнее освещено в соответствующем разделе. Обнаруживался он только слева при средней ЛСК 3-29 6 см/с и вариабель­ной площади сечения.

Рис. 135. Продольная эхограмма внутренней ярем­ной вены в триплексном режиме - эффект монофаз­ности допплеровского спектра кровотока.

Наиболее распространенным призна­ком низкого кровотока при экстравазаль­ной компрессии брахиоцефальных вен явился симптом монофазности доппле­ровского спектра кровотока (рис 135) по внутренней яремной вене [39] Этот сим­птом выявлен нами в 34 случаях (31 сле­ва, 3 справа) при средней ЛСК от 3 82 до 23 3 см/с и вариабельной площади сечения.

4.1. Окклюзия внутренних яремных вен и основных церебральных венозных коллекторов

Методом ЦДС исследовали двух паци­ентов, вскоре после перевязки (острый период) одной из внутренних яремных вен, и в обоих случаях отмечена высокая ско­рость по противоположной яремной вене - 41,23 см2 с и 35.7 см/с. Площадь сечения сохранившихся внутренних яремных вен была - 1,4 см2 и 1,3 см2, объемная ско­рость кровотока – 57.7 см3/с и 46.41 см3/с соответственно. Эти показатели превыша­ли показатели нормы в среднем в 2 раза. На протяжении 1,5- и 2-летнего наблюде­ния за этими пациентами указанные показатели практически не изменились. В третьем случае 5-летнего наблюдения после удаления одной из внутренних яремных вен за­регистрировано компенсаторное развитие трех крупных венозных стволов на месте противоположной вены Площади поперечного сечения стволов составили: 0.3 см2; 0.07 см2 и 0,11 см2. ЛСК 33,5 см/с; 20.5 см/с: 48.3см/с соответственно. Совокупная суммарная объемная скорость кровотока по трем венам была 16 79см3/с, что не превы­шало обычных показателей объемного кровотока по одной внутренней яремной вене.

Рис. 134 Цветовая картограмма кровотока по вну­тренней яремной вене: эффект разнонаправленности кровотока в режиме ЦДК.

Такая нормализация объемной скорости кровотока произошла через 5 лет, тогда как в остром периоде наблюдения регистрировали высокие линейную и объемную скорость кровотока, как и в других аналогичных случаях Уменьшение объемной скорости кро­вотока произошло на фоне визуализируемого при МРА расширения позвоночных вен и сплетений, развития множественных коллатералей и шунтов (рис. 136).

Тромботическая окклюзия основных церебральных венозных коллекторов была установлена при МРА в 79 наблюдениях. Тромбоз основных парных це­ребральных венозных коллекторов (латеральных синусов и брахиоцефаль­ных вен) был диагностирован в 65 случаях (82,3%) - слева, 12 (15,2%)- справа, 2 (2,5%) - с двух сторон (в том числе в одном случае - с распространением на верхнюю полую вену). В том числе тромбоз внутренних яремных вен (в соче­тании с поражением других венозных сосудов, и без такового) диагностирован в 14 случаях слева, в двух случаях с 2-х сторон. В шести случаях тромбоз был острым, в шести - подострым, в четырех - хроническим.

Методом прямой визуализации тромба, а, следовательно, верификации диагноза, явилась ЦДС в случаях тромбоза внутренних яремных вен.

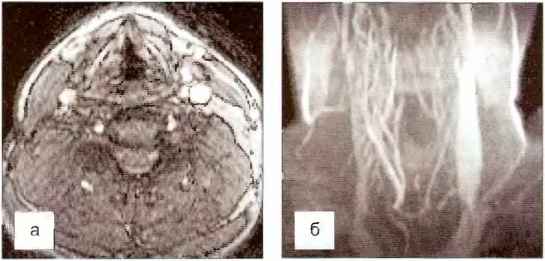

Рис. 136. Состояние после удаления правой внутренней яремной вены (3 месяца после операции): а. «сы­рой» аксиальный срез; б. MP - ангиограмма вен шеи.

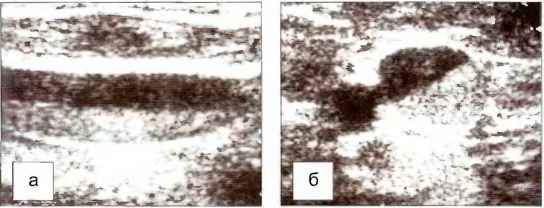

Рис. 137. Частичный тромбоз внутренней яремной вены: а. продольная эхограмма; б. поперечная эхограмма.

При неполном тромбозе просвет вены частично заполнен эхопозитивной массой тромба, расположенной обычно вдоль одной из стенок, имеющей ровные четкие контуры на границе с сохраненным потоком (рис. 137).

Рис. 138. а. полная тромботическая окклюзия внутренней яремной вены на продольной сонограмме; б. частичная циркулярная тромботическая окклюзия внутренней яремной вены на поперечной сонограмме.

При полном тромбозе в просвете вены выявляют однородное фиксирован­ное эхопозитивное образование (рис. 138 а), при цветовом допплеровском картировании кровоток не лоцируется. Наблюдали и циркулярное расположе­ние тромба в сосуде (рис. 138 б) при неполной окклюзии. В зависимости от ста­дии процесса изменялись характеристики самого тромба. Если в хронических случаях сформированный тромб имел высокую плотность (рис. 138 а), то в острых случаях он был неплотным, «рыхлым» (рис. 138 б). В сохранившемся просвете вены скорость была от 0,6 до 11 см/с. В противоположной внутренней яремной вене ЛСК при этом достигала 70 см/с, а площадь ее сечения увеличива­лась до 3 см2.

В случаях, когда был диагностирован односторонний тромбоз сигмовидно­го и/или поперечного синусов, в ипсилатеральной нетромбированной внутрен­ней яремной вене кровоток либо «практически отсутствовал» (средняя ЛСК не более 3 см/с) - 8 случаев, либо (в остальных случаях, независимо от ширины просвета вены) скорость достигала значений не более 17,8 см/с. Кровоток в нетромбированных внутренних яремных венах при поражении поперечного и сигмовидного синусов этой же стороны поддерживался за счет притока крови из нижнего каменистого синуса (система венозного дренажа базальных отде­лов лобных и височных долей мозга) и эмиссарных вен основания и затылоч­ной области и при цветовом картировании не кодировался цветом (рис. 139).

В 2-х случаях тромбоза латеральных синусов во внутренней яремной вене на стороне поражения наблюдали эффект псевдоконтрастирования (рис. 133), в 3-х случаях эффект разнонаправленности кровотока (рис. 134). В 21-м случае наблюдался эффект монофазности допплеровского спектра кровотока в ипси­латеральной внутренней яремной вене (рис. 12) при тромбозе латеральных си­нусов слева. При правостороннем тромбозе латеральных синусов этот эффект не наблюдали. В 15-ти случаях (20%) тромбоз основных парных венозных кол­лекторов диагностирован через 0,5-4 года динамического наблюдения после первичного обнаружения двух и более визуальных эффектов низкого кровотока. В 10-ти случаях (13%) тромбоз произошел на стороне гемодинамически значи­мой экстравазальной компрессии и в 2-х случаях (3%) - на стороне гипоплазии

брахиоцефальных вен у пациентов с кли­нически выраженной церебральной веноз­ной дистонией. В 3-х случаях (4%) тромбоз диагностирован при динамическом наблю­дении пациентов с латентным внутриче­репным застоем.

Отмечено несколько закономерно­стей изменения скорости кровотока по внутренним яремным венам при по­ражении латеральных синусов с одной стороны в случаях, когда внутренние яремные вены не поражены. В острых случаях скорость кровотока на поражен­ной стороне имеет относительно высо­кие значения (до 23,3 см/с), тогда как в хронических случаях скорость умень­шается до «практического отсутствия». Вероятно, это связано с перераспределе­нием кровотока на уровне стока синусов при истощении миогенных механизмов ау­торегуляции кровотока. В то же время скорость кровотока в противоположной внутренней яремной вене тем более высокая, чем дольше анамнез тромбоза. Также отмечено, что, чем длительнее существует тромбоз латеральных сину­сов, тем более значительной становится разница в площади сечения внутрен­них яремных вен. Противоположная вена тем шире, чем дольше существует тромбоз латеральных синусов. В острых случаях площадь сечения противопо­ложной вены либо незначимо превышает площадь вены с пораженной стороны, либо даже может быть меньше. В хронических случаях почти всегда наблюда­ют большую площадь сечения внутренней яремной вены на противоположной поражению стороне, лишь в одном наблюдении отметили увеличение площа­ди сечения внутренней яремной вены на стороне тромбоза латерального синуса в хронической стадии.

Нельзя не отметить, что при тромбо­зе основных венозных коллекторов слева объемный кровоток внутренней яремной вены справа больше, чем слева, в среднем на 84% (или в 6,3 раза) (табл. 35, рис. 140). Тогда как при тромбозе справа объемный кровоток внутренней яремной вены слева превышает таковой справа с асимметрией 60% (или в 2,5 раза) (табл. 36, рис. 140).

Рис. 139. Поперечная эхограмма с цветовым карти­рованием кровотока. В просвете внутренней ярем­ной вены кровоток не кодирован цветом (указано стрелкой).

Рис. 140. Объемная скорость кровотока по внутрен­ним яремным венам справа и слева при тромбозе парных венозных коллекторов (р<0 05).

По нашему мнению, такой коэффици­ент асимметрии, а следовательно значи­тельные отличия в возможностях компен­сации кровотока, вероятнее, так же, как в норме и при экстравазальной компрес­сии, связаны с исходно худшими усло­виями кровотока в основных венозных коллекторах слева из-за особенностей анатомического строения угла брахио­цефальных вен и стока синусов В двух случаях двусторонней тромботической окклюзии гемодинамические показатели с обеих сторон были очень низкими и почти не отличались.

Таблица 35. Показатели гемодинамики внутренних яремных вен при тромботической окклюзии основных парных церебральных венозных коллекторов слева (n=65. р<0.05).

Показатели гемодинамики по внутренним яремным венам

Правая

Левая

Диапазон

М ± m

Диапазон

М ± m

Средняя ЛСК (см/с)

8.98-80.7

33.61 ± 13.86

0.0-23.3

10.11 ±5.06

Площадь поперечного сечения (см2)

0.35-3.8

1.54 ± 0.73

0.17-2.0

0.82 ± 0.36

Объемная скорость кровотока (см3/с)

11.2-140.8

48.11 ±24.23

0.0-14.5

7.64 ± 3.8

Таблица 36. Показатели гемодинамики внутренних яремных вен при тромботической окклюзии основных парных церебральных венозных коллекторов справа

(n=12, р<0.05).

Показатели гемодинамики по внутренним яремным венам

Правая

Левая

Диапазон

М ± m

Диапазон

М ± m

Средняя ЛСК (см/с)

3.0-20.7

11.64 ±4.88

14.5-68.1

30.87 ±14.1

Площадь поперечного сечения (см2)

0.4-1.1

0.84±0.2

0.4-15

0.86±0,31

Объемная скорость

кровотока (см3/с)

1.26 - 16,2

10.09±4.49

6-35,7

24,7±7,95

В 82,3% случаев были тромбированы основные венозные коллекторы головно­го мозга слева (в 48 1 % - при -типе в 27 9% - при -типе: в 6,3% - при Y-типе угла брахиоцефальных вен) Справа поражение зарегистрировано только в 15,2% случаев (в 13,9% - при -типе, в 1,3% - при -типе) Таким образом, наиболее редкий, «симметричный» анатомо-физиологический Y-тип венозного угла брахиоцефальных вен явился наименее предрасполагающим к тромбо­зу. По нашему мнению, такая статистика распределения стороны поражения (рис. 141) связана с исходно худшими условиями кровотока в этих венозных структурах слева, вследствие «конструктивных особенностей» анатомическо­го строения угла брахиоцефальных вен.

4.2. Транскраниальная допплерография в диагностике тромбоза в системе венозного дренажа

промежуточного и среднего мозга

Рис 141 Частота тромбоза в зависимости от ана­томических типов бифуркации брахиоцефальных вен в %.

Тромбоз в системе венозного дренажа глубоких вен и синусов в нашем ис­следовании диагностирован в 14 случаях (1 случаи - тромбоз нижнего сагит­тального синуса, 1 случай-тромбоз нижнего сагиттального и прямого синусов, 12 случаев - тромбоз базальных вен Розенталя). Чувствительность метода ТКД при исследовании кровотока в базальных венах оценивают от 84 до 100% [47]. В нашем единственном наблюдении тромбоза прямого синуса кровоток в нем при ТКД не лоцировали. Базальные вены Розенталя на непораженной стороне не лоцировали в 2-х случаях, учитывая попытки локации с двух сторон у каждого пациента. На стороне поражения отсутствие кровотока в базальной вене Розенталя подтвердилось в 10-ти случаях, в двух случаях кровоток не ло­цировали ни на здоровой, ни на пораженной стороне. Таким образом, частота локации непораженных базальных вен составила 91,7%. При тромбозе левой базальной вены максимальная скорость кровотока в правой колебалась от 11 до 37 см/с, в среднем 26,6 см/с. При тромбозе правой базальной вены максималь­ная скорость кровотока в левой была от 21 до 31 см/с, в среднем 24,6 см/с, тогда как в норме, по данным отдельных авторов [47], в базальных венах Розенталя кровоток имеет максимальную скорость от 11 до 13,7 ± 4,7 см/с. В нашем ис­следовании только в одном случае максимальная скорость по вене Розенталя на здоровой стороне была в пределах нормы. Следовательно, можно считать, что повышение скорости в противоположной базальной вене является ком­пенсаторным, а также может служить косвенным подтверждением гетерола-терального тромбоза базальной вены Розенталя. Кроме того, в 6 из 8 случаев (75%) при локации вены Галена (частота локации 66,6%) отмечено увеличение максимальной скорости кровотока в вене Галена от 24 до 40 см/с (в среднем 28,25 см/с) при тромбозе вен Розенталя, тогда как в норме она не превышает 20 см/с [32, 47]. И только в двух случаях (25%) скорость кровотока в вене Галена не была увеличена.

Тромбоз в системе дренажа кавернозных синусов и орбит в нашем иссле­довании был диагностирован в 9 наблюдениях (5 - слева, 4 - справа). При трансорбитальной локации верхних глазных вен кровоток во всех случаях был антеградным, хотя в литературе [84, 85] есть указания на возможность ретро­градного кровотока при гомолатеральном синдроме Толоза-Ханта, который схо­ден с тромбозом своими патофизиологическими механизмами нарушения кро­вотока. Скорость кровотока в верхних глазных венах колебалась от 5 до 90 см/с. При тромбозе кавернозного синуса слева скорость по верхним глазным венам слева в среднем была 21,25 см/с, справа - 36,6 см/с. При тромбозе кавер­нозного синуса справа скорость по верхним глазным венам слева в среднем была 33,25 см/с, справа - 18,25 см/с. Таким образом, очевидно, что скорость кровотока по верхним глазным венам повышена с обеих сторон, но на стороне тромбоза кавернозного синуса меньше, чем на контралатеральной стороне.

Значительного отклонения от нормы показателей кровотока по другим венозным структурам головного мозга при патологии системы кавернозных синусов не отмечено.

Если реканализация тромбированных венозных структур не происходит, то организованный тромб претерпевает характерные изменения [37, 86]. Мы на­блюдали 2 случая хронического тромбоза внутренней яремной вены на про­тяжении 2-х и 4-х лет. В обоих случаях развился фиброз и затем склероз ор­ганизованного тромба. Склерозирование в просвете тромбированного сосуда происходило не равномерно, «слоями». При МРТ и ЦДС на месте тромба одно­временно можно видеть участки фиброза и склероза (рис. 142).

В 4 из 79 случаев (5%) тромбоза основ­ных парных церебральных венозных кол­лекторов мы наблюдали реканализацию. В 2 случаях реканализация при остром тромбозе произошла в течение 1 месяца (1 случай тромбоза левого поперечного синуса, 1 случай циркулярного тромбоза левой внутренней яремной вены) после активной тромболитической терапии. В 2 случаях хронического тромбоза левого сигмовидного синуса реканализация си­нуса зарегистрирована через 1 год. При контрольном ЦДС в случае реканализации внутренней яремной вены, на уровне ранее диагностированного острого цирку­лярного тромбоза патологических изме­нений выявлено не было.

Необходимо отметить, что в случае быстрой (в течение 1 месяца)реканализации циркулярно тромбированной внутрен­ней яремной вены у 20-летнего пациента при ЦДС не отметили каких-либо отличий в стенках реканализованного сосуда от стенок нормального сосуда, что позволяет предположить отсутствие потери эластич­ности в реканализованных венах при бы­стром восстановлении кровотока по ним.

На основании проведенных исследо­ваний была определена диагностическая эффективность гемодинамически значимой обструкции церебрального венозного кровотока методами ЦДС и ТКД. Под обобщающим термином гемодинамически значимой обструкции це­ребрального венозного кровотока мы подразумевали гемодинамически зна­чимую компрессию брахиоцефальных вен, а также церебральный венозный тромбоз любой локализации, как частичный, так и полный.

Диагностическая эффективность ЦДС для гемодинамически значимой об­струкции церебрального венозного кровотока рассчитывали с использованием критерия асимметрии объемного кровотока по внутренним яремным венам (с асимметрией не менее 75% или в 4 раза при обструкции слева; с асимметрией 60% или в 2,5 раза при обструкции справа). Эффективность ЦДС в диагностике обструкции основных парных венозных коллекторов выше, чем МРТ и МРА: чув­ствительность - 79%, специфичность - 92,5%, диагностическая точность - 85%.

Рис. 142. Визуализация тромба в просвете левой внутренней яремной вены при хроническом тромбо­зе: а. при МРТ в T1 взв.; б. при ЦДС в просвете вены (между метками) визуализируются как участки фи­броза, так и участки склероза.

Диагностическая эффективность ТКД для гемодинамически значимой об­струкции церебрального венозного кровотока рассчитывали с использова­нием критериев отсутствия локации и/или значительного повышения скоро­сти кровотока в интракраниальных венозных структурах. Для базальных вен Розенталя и верхних глазных вен считали повышенной скорость более 15 см/с. для вены Галена и прямого синуса - более 30 см/с. Диагностическая эффек­тивность ТКД в сравнении с МРТ, МРА и ЦДС оказалась ниже: чувствитель­ность - 63,7%, специфичность - 63,7%, диагностическая точность - 65%.

Таким образом, завершая главу о поражениях венозного кровотока в основ­ных венозных коллекторах головы и шеи, мы прекрасно понимаем, что лишь приоткрываем природные «сундуки Гобсека», делая лишь очередной новый шаг на пути клинического изучения и ультразвукового познания венозной си­стемы головы и шеи.




ГЛАВА 9


РЕГУЛЯЦИЯ МОЗГОВОГО КРОВООБРАЩЕНИЯ И УЛЬТРАЗВУКОВЫЕ МЕТОДЫ ЕЕ ОЦЕНКИ


Система гемоликвородинамики в полости черепа по своим биофизическим свойствам характеризуется постоянством объема сред, ее заполняющих, и возможностью перемещения некоторого объема ликвора из черепа в менее ригидную спинальную полость, что играет существенную роль в обеспечении кровоснабжения головного мозга. Сам же головной мозг, с одной стороны, тре­бует интенсивного кровообращения, с другой - лишен депо окисляемого суб­страта. Так, головной мозг человека, занимающий не более 2% веса тела, еже­минутно требует притока 13% минутного объема крови. Удельный мозговой кровоток составляет 50-60 мл/100 г/мин., причем в коре он более интенсивен (70-110 мл/100 г/мин.), чем в белом веществе (20-40 мл/100 г/мин.).

Основные задачи системы мозгового кровообращения заключаются в ми­нимизации отклонения циркуляторного и химического гомеостаза головного мозга при различных функциональных состояниях, что предполагает сложную структурно-функциональную организацию процесса регулирования мозгового кровотока. В настоящее время общепризнано взаимодействие трех основных механизмов регуляции мозгового кровотока - миогенного, метаболического и нейрогенного [1, 2].

Миогенный механизм основан на эффекте Остроумова-Бейлиса: дополни­тельное растяжение артериальных стенок вызывает сокращение мышечных клеток и наоборот.

Нейрогенный механизм базируется на наличии в стенках мозговых сосудов симпатических и парасимпатических волокон и короткого латентного периода некоторых реакций мозговых сосудов, наблюдаемых в экспериментальных и клинических исследованиях. Подтверждение наличия нейрогенного меха­низма регуляции мозгового кровотока было получено с помощью различных адрено- и холинергических блокад. Показано воздействие последних на ауторегуляцию. В последние годы с помощью современных неинвазивных методов оценки мозгового кровотока у человека получены новые данные, подтверж­дающие существование внутримозговой холинергической вазодилатации во время психической нагрузки [3-8].

Метаболический механизм осуществляется посредством изменения тка­невого рН: при снижении системного артериального давления уменьшается мозговой кровоток и увеличивается рСО2, что приводит к снижению рН. Ацидоз вызывает расширение мозговых сосудов для обеспечения исходного мозгово­го кровотока при сниженном перфузионном давлении. В то же время до сих пор остается неясным, посредством чего Н+ расширяет церебральные сосу­ды. В ряде исследований было продемонстрировано, что блокада синтеза NO способна истощать или нивелировать цереброваскулярный ответ на гиперкапнию 19].

Ауторегуляция - одно из фундамен­тальных свойств мозгового кровообра­щения. Она имеет принципиальное зна­чение для адекватного кровоснабжения головного мозга и характеризуется спо­собностью мозговых сосудов сохранять относительно неизменной объемную ско­рость мозгового кровотока при изменении перфузионного давления (разницы между системным артериальным и внутричереп­ным) в широких пределах (от 50 до 170 мм рт. ст.). При выходе перфузионного давления за эти пределы происходит «срыв» ауторегуляции, и мозговой крово­ток начинает линейно следовать за изменениями давления. В пределах диапа­зона ауторегуляции интенсивность мозгового кровотока остается относитель­но постоянной, изменяясь незначительно (рис. 143). Ширина диапазона дав­ления, в пределах которого кровоток остается стабильным, свидетельствует о количественном состоянии ауторегуляции, а изменения кровотока в пределах этого диапазона - о качественных характеристиках ауторегуляции [10, 11].

В течение 50 лет с момента открытия феномена ауторегуляции мозгового кровотока до настоящего времени исследование ее механизмов проводили прежде всего в эксперименте на животных или при обследовании здоровых добровольцев с использованием малоинвазивных дискретных методов оценки мозгового кровотока. В то же время проведение фундаментальных исследо­ваний механизмов ауторегуляции мозгового кровотока у человека возможно только при использовании неинвазивного метода непрерывной регистрации мозгового кровотока.

Рис. 143. График зависимости общего мозгового кровотока (ОМК) от перфузионного давления (ПД). 1,2- соответственно нижний и верхний пределы ауторегуляции мозгового кровотока.

В последнее время большое внимание уделяется газообразному NO, об­разованному из аргинина под действием конституитивного фермента NO-синтетазы, обнаруженного в эндотелии. В экспериментальных работах с помощью лазер-допплер-флоуметрии и различных модификаций радиографических ме­тодов многими авторами показано, что блокирование NO-синтеза приводит к достоверному снижению реакции мозгового кровотока на одно и то же воздей­ствие. Нарастает число доказательств, что мозговые сосуды иннервируются NO, что обеспечивает нейрональные процессы на всех уровнях сосудистой системы от артериального круга большого мозга и основных церебральных артерий до пиальных артерий, внутримозговых артериол. Аналоги аргинина, которые широко использовались для исследования роли NO в регуляции кро­вотока, недостаточно специфичны по месту их действия и, по-видимому, в равной степени ингибируют эндотелиальный и нейрональный NO-синтез. При использовании нового ингибитора NO-синтеза (7-NI - 7-нитроиндозола), отно­сительно специфичного для нейрональной изоформы фермента, было пока­зано значительное снижение - до 60% - регионарного мозгового кровотока в отдельных частях таламуса и гипокампа. [9, 12-14].

У нейрохирургических больных в послеоперационном периоде часто на­блюдают изменения перфузионного давления в результате колебаний артери­ального и внутричерепного давлений. При нарушении ауторегуляции мозгового кровотока эти колебания вызывают гипоксию и отек головного мозга. Ауторегуляция мозгового кровотока нарушается при ишемических и геморрагических инсультах, черепно-мозговой травме, опухолях мозга, составляя основное зве­но патогенеза нарушений мозгового кровообращения при патологии головного мозга. Анализ состояния механизмов ауторегуляции имеет большое практиче­ское значение, ибо знание их необходимо при решении таких важных вопро­сов, как поддержание оптимального уровня артериального и внутричерепного давлений во время операций и в послеоперационном периоде, а также для обеспечения оптимальной вазоактивной терапии [4, 15-17].

У больных с артериальной гипертонией верхняя граница перфузионно­го давления, при которой сохраняется ауторегуляция мозгового кровотока, смещается в сторону более высокого давления до 175-180 мм рт. ст. Авторы предполагают, что это происходит за счет структурной адаптации сосудов к гипертонии путем утолщения их стенок и сужения просвета с ограничением способности сосудов к расширению [18].

Если при внезапном повышении артериального давления компенсатор­ного сужения артерий не происходит, то говорят о нарушении ауторегуляции мозгового кровотока. Этот механизм лежит в основе патогенеза острой гипер­тонической энцефалопатии. Растяжение мозговых сосудов повышенным внутрисосудистым давлением нарушает соединение эндотелиоцитов и повышает проницаемость гематоэнцефалического барьера. Высокое внутрисосудистое давление, в частности в капиллярах, ведет к экссудации плазмы и без наруше­ния гемато-энцефалического барьера. Риск фильтрационного отека нарастает в условиях гиперкапнии [19, 20].

Внезапная окклюзия внутренней сонной артерии тоже может нарушить ауторегуляцию и уменьшить кровоток в гомолатеральном полушарии. При ок­клюзии магистральной артерии в течение 10-15 мин. возникают физико-хими­ческие изменения в крови, микроэмболии, постишемический отек эндотелия мелких сосудов, расстройства их регуляции, что при восстановлении проходи­мости артерии обусловливает феномен «невозобновления перфузии» в 50% объема мозгового вещества [21].

При повышении внутричерепного давления сниженное до 40-60 мм рт. ст. перфузионное давление приводит к снижению мозгового кровотока. Повышение вну­тричерепного давления приводит к механическому сдавливанию мозговых (мостиковых) вен, что вызывает дилатацию мозговых артерий для поддержания моз­гового кровотока, что в свою очередь вызывает увеличение объема крови в мозге. В результате возникает порочный круг, когда увеличение объема крови в мозге создает дополнительную массу внутри черепа и приводит к увеличению внутри­черепного давления. Таким образом, возникает обратная связь, которая приводит к постепенному сдавливанию вен, препятствующему поддержанию кровотока на нормальном уровне. При перфузионном давлении ниже 30 мм рт. ст. регионарный кровоток уменьшается до 10-20 мл/100 г/мин., напряжение кислорода падает до 20 мм рт. ст., наступает инфаркт мозга [22-23].

Непрерывная регистрация внутричерепного давления и мозгового кровотока у больных в коме вследствие церебрального поражения свидетельствует о том что ликворная гипертензия может оказаться решающим фактором в порочном круге: повышение внутричерепного давления - ишемия мозга - отек мозга - по­вышение внутричерепного давления - прекращение кровотока - смерть мозга [24].

При высоком внутричерепном давлении и отеке мозга увеличение систем­ного артериального давления, как спонтанное, так и вызванное введением фармакологических средств, не увеличивает мозговой кровоток - феномен «ложной ауторегуляции» В этих условиях повышение системного артериаль­ного давления может привести к вклинению ствола мозга Феномен «ложной ауторегуляции» наблюдается при черепно-мозговой травме и очаговых нару­шениях мозгового кровообращения [25].

При локальных нарушениях ауторегуляции мозгового кровотока в слу­чае очаговых церебральных поражений регионарный кровоток зависит от отношения внутрисосудистого давления и величины локального тканевого давления. Поскольку это внутрисосудистое давление и в норме составляет лишь несколько миллиметров ртутного столба даже небольшое повышение тканевого давления резко уменьшает тканевой кровоток. Неравномерность тканевого давления при очаговых поражениях обусловливает неравномерную (негомогенную) перфузию мозга, что усугубляет дезорганизацию мозгового кровообращения. Некоторые авторы полагают что негомогенная мозговая циркуляция представляет собой физиологическую особенность локального мозгового кровотока [26].

Полагают, что ауторегуляция мозгового кровотока может длительно сохранять­ся при медленном повышении внутричерепного давления до 60-75 мм рт. ст. При дальнейшем его увеличении наступают необратимые нарушения ауторегу­ляции. Острая и тем более неравномерная внутричерепная гипертензия на­рушает ауторегуляцию мозгового кровотока и уменьшает его интенсивность и при менее высоком внутричерепном давлении [27].

Увеличение содержания лактата в ликворе при очаговых поражениях мозга нарушает ауторегуляцию мозгового кровотока. При этом отмечается корреля­ция между степенью повышения уровня лактата и других показателей метабо­лического ацидоза тяжестью церебрального поражения и глубиной наруше­ния сознания [281.

Развитие общих представлений о реактивности сосудистой системы голов­ного мозга шло в направлении изучения взаимосвязи существующих представ­лений о функциональной устойчивости системы мозгового кровообращения и ее реактивности. Было показано что в основе функциональной устойчивости системы мозгового кровообращения, проявляющейся в ее способности проти­востоять внешним воздействиям и выполнять свою функциональную задачу на фоне этих воздействий, лежит свойство мозговых сосудов быстро и адек­ватно реагировать на стимулы различной природы т е. реактивность сосудов. Клинические направления исследования реактивности системы мозгового кро­вообращения доказывают, что данный подход к оценке цереброваскулярной патологии уже сейчас эффективен для прогнозирования действия ряда лекар­ственных препаратов и оценки состояния больного. Феномен «внутримозгового обкрадывания» может возникнуть при ингаляции двуокиси углерода или при использовании эффективных вазодилататоров, когда увеличение кровотока в сосудах отвлекает часть поступающей в мозг крови от очага, в котором сосуды утратили реактивность. У больных с очаговыми ишемическими цереброваскулярными поражениями ингаляция смеси воздуха и 5% CO2 увеличивает крово­ток в очаге на 24%, а в остальных участках мозга - на 33%. Уменьшение крово­тока в зоне очага наступило у 25% больных. Эти данные опровергают мнение о неизбежности «внутримозгового обкрадывания» в случае вазодилататорных воздействий при очаговой ишемии головного мозга. При вазоконстрикторном воздействии (гипервентиляция) сужение сосудов, сохраняющих реактивность, приводит к перераспределению кровотока в участки ишемического очага - фе­номен «обратного внутримозгового обкрадывания» (феномен «Робин Гуда») [29-31].

Таким образом, приведенные особенности структурно-функциональной организации системы мозгового кровообращения головного мозга во многом определяют информационную значимость тех или иных показателей ее функ­ционирования при различной нейрохирургической патологии. Уточнение функ­циональных задач системы регуляции мозгового кровообращения по виду входных возмущений обеспечивает концептуальную базу для разработки и внедрения в клиническую практику методов контроля системы регуляции це­ребрального кровообращения.

В настоящее время сосудисто-мозговая реактивность рассматривается в качестве интегрального показателя адаптационных возможностей системы мозгового кровообращения, способности сосудов мозга реагировать на из­меняющиеся условия функционирования и оптимизировать кровоток соответ­ственно этим условиям.

Суть понятия «реактивность сосудов мозга» заключается в возможности объективизации деятельности регуляторных механизмов, лежащих в основе управления мозговым кровообращением и обеспечивающих его функциональ­ную устойчивость, что достигается применением специальных воздействий. Они должны быть дозируемыми по интенсивности и продолжительности, быстро предъявляемыми и снимаемыми, имитирующими естественные воз­мущения, испытываемые системой мозгового кровообращения в физиологи­ческих условиях, не обладать кумулятивным влиянием.

Тест-воздействия направлены либо на изменение условий притока-оттока крови от мозга, либо на изменение газового состава крови. При нагрузках пер­вого типа система регуляции стремится уменьшить отклонение кровотока че­рез мозг от исходных величин - явление ауторегуляции. При рассогласовании метаболических потребностей мозга с доставкой энергетических продуктов или удалением продуктов обмена соответствие этих показателей достигается отклонением уровня мозгового кровотока, которое может быть местным (при активации отдельных участков мозга) - явление функциональной гиперемии, или общим (при изменениях газового состава крови).

Изучение регуляции системы мозгового кровообращения в клинике имеет существенное значение, определяющееся тем, что состояние регуляторных механизмов, или, как их принято называть в последнее время, гемодинамических резервов мозга, во многом определяет закономерности патогенетического процесса при ишемическом поражении мозга. Состояние реактивности и ауто­регуляции свидетельствует об уровне компенсации патологических процессов при ишемическом инсульте, внутричерепных кровоизлияниях различной этио­логии, артериовенозных мальформациях, черепно-мозговой травме.

С учетом того, что для оценки показателей реактивности используются от­носительные параметры (колебания мозгового кровотока), для ее определе­ния не обязательно использовать методы измерения объемных характеристик кровотока, и транскраниальная допплерография (ТКД) вполне может служить надежным методом косвенной оценки церебральной гемодинамики (подробно в главе 3).

Применение ТКД для оценки реактивности и ауторегуляции мозгового кро­вотока основано на том факте, что просвет артерий основания мозга при физи­ологических тест-нагрузках изменяется незначительно по сравнению с диаме­тром артерий малого калибра. Так, в ходе исследования изменений диаметра мозговых сосудов была выявлена четкая констрикция в ответ на снижение и дилятация артерий в ответ на повышение напряжения углекислого газа в вы­дыхаемом воздухе. При этом отмечено, что изменение сегментов базальных артерий составляют всего 4-8%, тогда как сосудов диаметром 1 мм и менее - 12-20% [32]. Таким образом, изменения просвета и сопротивления потоку артерий большого диаметра являются пренебрежительно малыми по сравне­нию с изменениями на уровне резистивных сосудов (артериол), а динамика линейной скорости кровотока (ЛСК) в базальных сегментах отражает измене­ния объемного кровотока в бассейнах соответствующих артерий.

В клинической практике для оценки реактивности системы мозгового кро­вообращения используют функциональные тесты химической природы: гиперкапнические (ингаляция 4-8% карбогена, произвольная задержка дыхания, дыхание в замкнутом контуре, индуцированная гиповентиляция, апноэтическая оксигенация); гипокапнические (спонтанная индуцированная гипервенти­ляция).

Для оценки ауторегуляции мозгового кровотока применяют тесты физи­ческой природы: тест компрессии общей сонной артерии, тест индуцирован­ной нефармакологической гипотензии. Реже используют ортостатическую, антиортостатическую нагрузки, пробу Вальсальва. В клинике применяют и фармакологические тесты с внутривенным введением 1г диамокса/ацетазоламида, сублингвальным - 0,25 мг нитроглицерина.

Гиперкапнические тесты приводят к реализации резерва дилатации рези­стивных сосудов, вследствие чего в сосудистом бассейне снижается циркуляторное сопротивление, возрастает объемный кровоток, линейная скорость кровотока в артериях основания мозга. Для создания гиперкапнии используют­ся разные методики. Ингаляция 4-8% СО2 до последнего времени считалась «золотым стандартом» для оценки реактивности. В качестве альтернативы ингаляционной нагрузке применяют методику «дыхания в замкнутом контуре» с постоянным введением кислорода со скоростью 1 л/мин. Основным преиму­ществом этих нагрузок является то, что СО2 - естественный информационный переносчик в сосудистой системе мозга, тест кратковременный, насыщение крови газом наступает быстро, реакция сосудов детерминирована. Недостатки состоят в том, что по достижении состояния гиперкапнии обследуемый начи­нает испытывать неприятные ощущения нехватки воздуха, прилива крови к голове; возникают неспецифические реакции дыхательной и сердечно-сосуди­стой систем, что может маскировать реакцию.

В связи с необходимостью технического обеспечения ингаляционной на­грузки в последнее время для оценки реакции резистивных сосудов на гиперкапнию используют пробу с произвольной задержкой дыхания (на обычном вдохе, на глубоком вдохе, на выдохе, после интенсивного вдоха-выдоха) или гиповентиляцией. Сосудистая реакция наступает в течение 20-30 секунд ап­ноэ за счет накопления эндогенного углекислого газа в условиях временного прекращения вентиляции. Тест имеет ограничения у больных с хроническими заболеваниями сердечно-сосудистой и дыхательной систем, имеющих огра­ничение резервов основных систем жизнеобеспечения. У пациентов, находя­щихся на искусственной вентиляции легких (ИВЛ), гиперкапническая нагрузка может быть создана путем временного отключения от аппарата, уменьшением частоты дыхательных движений. Наиболее безопасным, но технически трудо­емким является тест апноэтической оксигенации: отключение аппарата ИВЛ в условиях постоянного введения в трахею кислорода со скоростью 30 л/мин.

По данным Т.М. Markwalder et al [33], имеет место экспоненциальная за­висимость линейной скорости кровотока в средней мозговой артерии (СМА) от напряжения СО2. Зависимость выражается формулой v = 25,7 е0,035х, где v - средняя максимальная скорость кровотока, х - рCO2 в выдыхаемом возду­хе. В пределах физиологически достижимых изменений содержания СО2 (4,0 об.% / 30 мм рт. ст. - нормокапния; 2,0 об.% / 15 мм рт. ст. - гипокапния; 6,0 об.% / 45 мм рт. ст. - гиперкапния) изменения ЛСК близки к линейной зависимости от напряжения CO2, что позволяет рассчитывать индексы реактив­ности как коэффициенты линейной функции. В этом диапазоне на 1 мм рт. ст. рСО2 в выдыхаемом воздухе ЛСК изменяется на 2,5-3,5%, или на 1 об.% СО2 - на 22-25%.

Так как при изменении рCO2 изменяется тонус и сопротивление перифе­рических артерий, то в наибольшей степени изменяются значения конечной диастолической скорости кровотока. В связи с этим использование значений максимальной систолической скорости кровотока для расчета индексов реак­тивности нецелесообразно. Мы рекомендуем использовать для оценки реак­тивности изменения средней максимальной скорости кровотока. При наличии технических возможностей определения объемного кровотока в артериях основания мозга изменения его значений можно использовать для расчета индексов реактивности.

При оценке реактивности первоначально проводят регистрацию ЛСК в по­кое в интересующих артериях (в положении обследуемого лежа). После предъ­явления нагрузки проводят повторную регистрацию максимальных значений средней ЛСК, достигнутых в ходе нагрузки. В том случае, когда для расчета индекса реактивности необходима информация о конкретном уровне насыще­ния CO2, используют капнографы для оценки напряжения CO2 в выдыхаемом воздухе, которое коррелирует с рCO2 в крови.

Простой в исполнении, позволяющей получить сопоставимые данные, яв­ляется проба с внутривенным введением 1 г ацетазоламида. Являясь ингиби­тором карбоангидразы эритроцитов, препарат приводит к нарушению равно­весия буферной системы CO2 и накоплению эндогенного углекислого газа. По­бочные эффекты препарата и его влияние на сердечно-сосудистую систему минимальны. Эффективная концентрация CO2, по-видимому, достигается на 15-20-й минуте после введения, когда отмечаются максимальные значения мозгового кровотока. Действие ацетазоламида не уступает по эффективности углекислому газу и вызывает повышение ЛСК в артериях мозга на 35-42% [34]. Основными недостатками теста являются необходимость внутривенной инъекции и отсроченный на 15-20 минут пик реакции.

Приведенные функциональные нагрузочные стимулы хорошо воспроизво­димы и сопоставимы между собой, что позволяет каждому исследователю вы­брать оптимальный тип нагрузки, исходя из потребностей.

Гипокапния, достигаемая путем спонтанной или индуцированной гипервен­тиляции, приводит к сужению резистивных сосудов, повышению сосудистого сопротивления, снижению мозгового кровотока и ЛСК в базальных артериях на 40-55%. Зависимость ЛСК от рCO2, также как и при гиперкапнии, имеет экспо­ненциальную зависимость, и для расчета индекса реактивности необходимо использовать минимальное стационарное значение ЛСК. Средняя продолжи­тельность гипервентиляции, достаточная для выявления реакции, составляет 25-30 сек. с частотой дыхательных движений 60 в мин-1.

По результатам функциональных проб рассчитывают индексы реактивно­сти - количественные характеристики оценки состояния и возможностей си­стемы регуляции мозгового кровообращения.

Введем следующие обозначения:

V0 - средняя максимальная ЛСК в покое (см/с);

V - средняя максимальная ЛСК на фоне гиперкапнической нагрузки (инга­ляции CO2, апноэ, введения ацетазоламида) (см/с);

- средняя максимальная ЛСК на фоне гипокапнической нагрузки (см/с);

 - напряжение CO2 в выдыхаемом воздухе в покое (мм рт. ст.);

напряжение CO2 в выдыхаемом воздухе на фоне гиперкапнической нагрузки (мм рт. ст.);

- напряжение CO2 в выдыхаемом воздухе на фоне гипокапнической нагрузки (мм рт. ст.);

- концентрация CO2 в выдыхаемом воздухе в покое (%);

 - концентрация CO2 в выдыхаемом воздухе на фоне гиперкапниче­ской нагрузки (%).

По результатам гиперкапнической нагрузки рассчитывают: Коэффициент реактивности на гиперкапническую нагрузку (рассчитывает­ся по результатам любых тестов с ингаляцией CO2, задержкой дыхания, вве­дением ацетазоламида:

Индекс реактивности на гиперкапническую нагрузку:

Нормализованным ауторегуляторный ответ

По результатам гипокапнической нагрузки рассчитывают коэффициент ре­активности на гипокапническую нагрузку.

Индекс реактивности на гипокапническую нагрузку:

Колебания линейной скорости кровотока от минимальных на фоне гипокапнии до максимальных на фоне гиперкапнии косвенно отражают ширину гомеостатического диапазона, в пределах которого функционирует система мозгового кровообращения. Весь диапазон «подвижности» системы в ответ на изменение химизма притекающей к мозгу крови отражается индексом вазомо­торной реактивности:

Нормальные значения основных коэффициентов реактивности получены у здоровых испытуемых в возрасте до и после 40 лет и представлены в таб­лице 37.

Таблица 37. Показатели реактивности системы мозгового кровообращения (M+SD).


+ со2


-со2

+ со2

Кр+

ИР+

НАО

Кр-

Ир-

ИВМР

Возраст

<40

>40

<40

>40

<40

>40

<40

>40

<40

>40

<40

>40

СМА

43 + 4

37 ± 6

3.1 ± 0.1

2.6 ± 0.2

24.6 ± 2.3

17.1 ± 1.9

55 + 4

42м 2

-3.4 ± 0.1

-2.6 ± 0.2

96.8 ± 10.1

79.8 ± 11.3

ПМА

36 + 3

29 + 6

2.7 ± 0.1

2.5 ± 0.1

21.4 ± 3.6

16.6 ± 2.7

44 ±

9

42 ± 11

-3.2 ± 0.1

-2.9 + 0.2

80.1 + 9.4

71.6 ± 10.4

ЗМА

51 ± 7

38 + 12

3.2 ± 0.1

2.4 ± 0.2

26.7 ± 4.1

19.0 ± 2.2

59 ± 11

50 ± 8

-3.4 ± 0.1

-2.8 ± 0.1

90.6 ± 12.4

88.6 ± 11.7

Изменение показателей реактивности может служить как диагностическим признаком, так и характеризовать функциональное состояние системы моз­гового кровообращения. В большинстве случаев при острой и хронической ишемии мозга происходит снижение показателей реактивности на гиперкапническую нагрузку, отражающее ограничение функционального резерва Сни­жение последних в два и более раза, как правило, свидетельствует об органи­ческом поражении мозга или его сосудистои системы Снижение реакции на гипокапническую нагрузку отмечается при патологическом артериовенозном шунтировании, характерном для артериовенозных мальформаций головного мозга. Примерное равенство амплитуды реакций на гипер- и гипокапническую нагрузку свидетельствует о нейтральном нормальном тонусе резистивных со­судов Церебральная ангиодистония характеризуется нарушением соотноше­ния амплитуд реакций; при дистонии по гипотоническому типу доминирует реак­ция на гипокапнию, при дистонии по ги­пертоническому типу - на гиперкапнию. При этом суммарный диапазон реакции, отражаемый значением ИВМР, остается нормальным. Сужение гомеостатического диапазона (снижение ИВМР до 50%) сви­детельствует о значимом снижении реак­тивности, как правило обусловленном органическим поражением мозга и его сосудистой системы.

Состояние ауторегуляции мозгового кровотока может быть оценено по выраженности гиперемических изменений после более или менее длитель­ного периода регионарной гипотензии, вызванной временной окклюзией ма­гистрального сосуда. Компрессия общей сонной артерии на шее вызывает снижение перфузионного давления во внутренней сонной и средней мозговой артериях на 52 ± 11,4% и 32.2 ± 16.3% соответственно. По прекращении ком­прессии отмечается преходящее повышение кровотока вследствие компенса­торной вазодилатации, которое может быть использовано в качестве индика­тора ауторегуляции

ТКД обеспечивает быструю и неинвазивную регистрацию ЛСК в базальных артериях мозга Преходящий гиперемический ответ в СМА, проявляющийся кратковременным повышением ЛСК, позволяет рассчитать индекс, характе­ризующий вазодилатацию в ответ на временное снижение перфузионного давления

Для оценки результатов компрессионного теста в покое проводят запись фоновой ЛСК в СМА. Затем, на протяжении 5-ти сердечных циклов выполня­ют бережную компрессию ипсилатеральной общей сонной артерии, в ходе чего ЛСК снижается до 57 ± 11 % от исходной Компрессию прекращают в диастолу 5-го комплекса после чего регистрируют ЛСК на протяжении 3-5-ти сердечных циклов. В норме по завершении компрессии отмечается выраженный подъем ЛСК - овершут Он возникает на фоне стабильных показателей центральной гемодинамики, т. е. реализуется только церебральными механизмами. С уче­том того что показатели периферического сопротивления во время овершута достоверно ниже исходных, можно предполагать, что он является следствием снижения циркуляторного сопротивления в бассейне СМА в ответ на сниже­ние перфузионного давления (рис 144).

Рассчитывают коэффициент овершута (КО):

Рис. 144. Спектрограмма кровотока по СМА во вре­мя выполнения компрессионного теста. V1 - средняя ЛСК в покое, V2 - средняя ЛСК первого пика после прекращения компрессии.

Нормальное значение КО в условиях нормокапнии составляет 1,39 ± 0,11. Диапазон «нормальных» значений КО, свидетельствующих о сохраненной ауто­регуляции, лежит в пределах от 1,23 до 1.54. Уровень КО выше 1.5 свидетель­ствует о повышении тонуса резистивных сосудов и характерен для артериальной гипертензии. При КО менее 1 2 тонус резистивных сосудов снижен, что характер­но для большинства патологических состояний (ишемия мозга, внутричерепная гипертензия, сосудистыи спазм, артериовенозное шунтирование). При значени­ях КО близких к 1 0 следует констатировать нарушение ауторегуляции, что яв­ляется прогностически неблагоприятным признаком. При тяжелых поражениях мозга, крупных мальформациях, выраженной недостаточности кровообращения уровень ЛСК по прекращении компрессии может оказаться ниже исходных (ин­вертированный ответ) что свидетельствует об отсутствии/срыве ауторегуляции мозгового кровотока в данном сосудистом бассейне. Такая форма реакции сви­детельствует об исчерпании резерва вазодилятации в ответ на дополнительное снижение перфузионного давления, что корреспондирует с высоким риском по­вторных эпизодов гемодинамического ишемического повреждения. Так же она отражает феномен внутримозгового обкрадывания ишемизированных участков мозга за счет сегментов сосудистого русла, реагирующих нормально Средние значения КО при органическом поражении сосудистой системы мозга (артериовенозная мальформация, сосудистый спазм окклюзирующие поражения) со­ставляют 1,01-1,10, что значительно ниже нормальных значений.

Относительным ограничением применения описанной методики является ее приемлемость только для бассейна СМА (у большинства обследуемых), хотя в отдельных случаях (разобщение артериального круга большого мозга, варианты его строения в виде три- и квадрифуркаций) позволяет проводить аналогичную оценку функционального состояния бассейнов передней и зад­ней мозговых артерий.

Тест-нагрузка с нитроглицерином обладает двунаправленным влиянием на систему регуляции мозгового кровообращения. С одной стороны, за счет сво­его влияния на центральную гемодинамику (уменьшение венозного возврата к сердцу, уменьшение сердечного выброса), а с другой - за счет прямого эндотелий-независимого сосудорасширяющего действия на артерии среднего калибра. Для системы мозгового кровообращения следствием этого влияния является повышение объемного мозгового кровотока на фоне снижения ЛСК в магистральных артериях за счет их дилатации. В норме через 3 минуты по­сле применения препарата допплерографически регистрируется снижение средней ЛСК на 10-12%, возрастание объемного кровотока на 70 ± 35 мл/мин, увеличение диаметра СМА на 37 ± 12% (по данным транскраниальной цвето­вой допплеровской сонографии с регистрацией допплеровского спектра), что считается адекватной реакцией [39].

Сочетание компрессионного теста и теста с нитроглицерином позволяет раздельно оценить состояние тонуса, как магистральных артерий головного мозга, так и периферического русла.

В настоящее время стало возможно проводить фундаментальные исследо­вания по изучению механизмов ауторегуляции мозгового кровотока у человека с использованием адекватных функциональных нагрузок. Первые публикации о механизмах ауторегуляции, основанные на результатах, полученных у здоровых добровольцев с использованием ТКД, были представлены R Aasnd et al. [40].

Суть теста состоит в сравнительном анализе изменений системного арте­риального давления и ЛСК в сосудах мозга в ответ на острое снижение ар­териального давления (на 20-25%), что в авторском варианте обеспечивали постишемической гиперемией в нижних конечностях после компрессии бедер пневматическими манжетами.

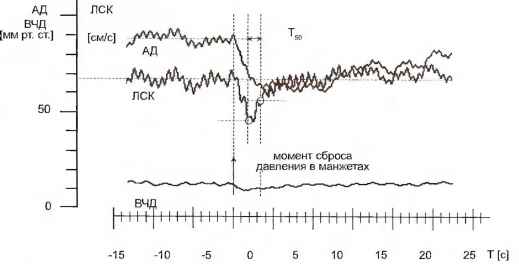

Рис. 145. Изменения системного артериального давления (АД), ЛСК и внутричерепного давления (ВЧД) при проведении манжетного теста.

В процессе мониторинга артериального давления и ЛСК определяют относительные изменения этих параметров. Восстановление ЛСК в норме происходит раньше, чем артериального давления, что обусловлено снижени­ем цереброваскулярного сопротивления, определяемого как отношение АД и ЛCK. R. Aaslid et al. [40] убедительно показали, что быстрый компонент ау­торегуляции с латентным периодом 1-3 с существует как в артериальном, так и в венозном русле, что подтвердило ранние результаты экспериментальных исследований.

Разница скоростей восстановления значений артериального давления и ЛСК указывает на выраженность ауторегуляции. При отсутствии ее тренд ЛСК когерентен тренду артериального давления, при наличии - ЛСК восстанав­ливается значительно быстрее. Скорость ауторегуляции мозгового кровотока (RoR) вычисляли по формуле;

где CVR - относительное изменение цереброваскулярного сопротивления после снижения давления в манжетах,

Т50 - время, в течение которого ЛСК после своего максимального сни­жения во время манжетного теста восстанавливается до 50% от исходного значения,

СРР - относительное изменение ПД после снижения давления в манже­тах.

Рассчитываемое значение RoR в норме составляет 20 ± 3% сек.-1. RoR в норме зависит от напряжения CO2, снижаясь при гиперкапнии (11 ± 2), воз­растая при гипокапнии (38 + 4) (рис. 145) Чем ниже значение RoR, тем в бо­лее плачевном состоянии находится ауторегуляция. Грубые нарушения ауторегуляции обнаруживают при тяжелой черепно-мозговой травме, внутричереп­ных кровоизлияниях, сосудистом спазме (рис. 148). Недостатком этого теста явля­ется необходимость использования спе­циальных систем для мониторинга ТКД артериального и внутричерепного давле­ний, а также специального программного обеспечения.

Так или иначе, но большинство тестов подразумевает пускай безвредное но воз­действие на организм испытуемого, что неизбежно влечет некоторые искажения реакций, которые в естественном состо­янии могут протекать по-иному. В связи с этим возникли представления о необхо­димости оценки состояния ауторегуляции на основе длительного мониторинга па­раметров мозгового кровотока, системно­го артериального давления, напряжения углекислого газа без каких бы то ни было внешних возмущений. Такой мониторинг позволяет выявить т.н. медленные коле­бания физиологических параметров и на основе расчета коэффициентов когерент­ности определять степень подобия коле­баний кровотока давления и насыщения крови углекислым газом. Являясь поистине неинвазивным, подобный метод позволяет оценивать состояние регуляторных контуров in situ, что и обуслав­ливает его ценность для клиники.

С учетом анатомо-функционапьной целостности сосудистой системы моз­га оптимальным следует признать тест, позволяющий оценивать реакцию не изолированного сосудистого бассейна, а по меньшей мере двух симметричных бассейнов здорового и пораженного полушарий. Это условие может быть ре­ализовано при помощи билатеральной регистрации ЛСК на фоне проведения нагрузки. Фиксация датчиков осуществляется при помощи специального мониторного шлема, обеспечивающего закрепление их в произвольном положении в проекции ультразвукового окна.

Билатеральный ТКД-мониторинг обеспечивает возможность симультанной регистрации показателей потока в симметричных или соседних внутричереп­ных магистралях, их изменения в ответ на функциональные тесты, значимость которых оказывается идентичной для обоих бассейнов.

В норме тренды скорости кровотока в парных артериях характеризуются высокой степенью подобия, повторяя одна другую (рис 147).

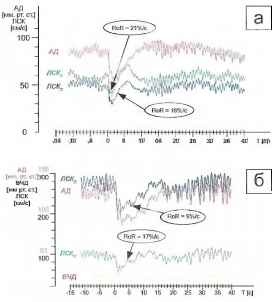

Рис.146а. Результаты манжетного теста у боль­ного в компенсированном состоянии. Показатели

скорости ауторегуляции мозгового кровотока соответствуют нормальным величинам (объяснения в тексте).

б. Результаты манжетного теста у больного со спазмом левой СМА в остром периоде субарахноидального кровоизлияния. Показатели скорости ауто­регуляции существенно снижены на стороне спазма (нарушение ауторегуляции - объяснение в тексте)

При односторонней недостаточности кровообращения отмечается выра­женное отличие реакции ЛСК на нагрузку на стороне поражения (рис. 148).

По результатам реакции на функци­ональные нагрузочные тесты выделяют следующие типы [39]:

  1. однонаправленная положительная реакция - симметричный адекватный от­вет на нагрузку;
  2. разнонаправленная - положитель­ная реакция на одной, сниженная или па­радоксальная на противоположной сторо­не;
  3. однонаправленная отрицатель­ная - двусторонний сниженный или инвертированный ответ.

Рис. 148. Тренды средней ЛСК по обеим СМА при односторонней окклюзии внутренней сонной артерии: А - на здоровой стороне, Б - на стороне окклюзии. По оси ординат - средняя ЛСК (см/с), по оси абсцисс - время (мин).

В течение последних лет ТКД активно используют для оценки метаболической регуляции мозгового кровотока, которая осуществляется по закону:

и обуславливает явление «функциональ­ной» или «рабочей» гиперемии. Оценка индуцированного функцией повышения кровотока позволяет изучать функцио­нальную организацию мозгового крово­тока, локализовать положение функци­ональных центров, оценить состояние метаболического контура регуляции мозгового кровотока. Изучение функционально-зависимого возрастания ли­нейной скорости кровотока в артериях мозга осуществляется по принципам, схожим с методикой вызванных потенциалов, в связи с чем получило название «вызванного кровотока». Проводят мониторинг ЛСК, как правило, в парных одноименных артериях. В качестве референтной используют ЛСК в СМА на здоровой стороне. После 10-20 с регистрации предъявляют функциональную нагрузку на протяжении 10-30 с. Для накопления данных циклы повторяют 5-10 раз. В качестве нагрузки используют различные психические, двигатель­ные, зрительные тесты, вызывающие активацию отдельных зон двигательно­го, зрительного, слухового анализаторов. Описано возрастание ЛСК в задней мозговой артерии при фотостимуляции на 15-30%, СМА при психической, зву­ковой и двигательной нагрузках на 15-20% [8, 41, 42]. Методика «вызванного кровотока» позволяет оценивать состояние контуров регуляции у больных с органическими поражениями функционально-значимых зон мозга.

Рис. 147. Тренды средней ЛСК по обеим СМА в нор­ме (А, Б) совпадают: в покое, на фоне гипер- и гипокапнической нагрузок. По оси ординат - средняя ЛСК (см/с), по оси абсцисс - время (мин).

В настоящее время ТКД является основным методом изучения регуляции мозгового кровотока в клинике. Использование функциональных нагрузок при ультразвуковой допплеровской диагностике позволяет оценить состояние сосудисто-мозгового резерва, что нередко является определяющим фактором при определении показаний к хирургическому вмешательству при сосудистых заболеваниях мозга (операции создания микрососудистого анастомоза, вме­шательства при артериовенозных мальформациях), терапии острой внутри­черепной гипертензии, назначении вазоактивных препаратов. В повседневной практике наиболее применимы тесты, позволяющие оценивать реакцию сосу­дов на CO2 (тесты с задержкой дыхания и гипервентиляцией), ауторегуляцию (компрессионный тест). Исследование, проведенное без оценки функциональ­ного состояния системы мозгового кровообращения, сегодня не может быть признано полноценным.

ГЛАВА10



КЛИНИКО-ИНСТРУМЕНТАЛЬНАЯ ДИАГНОСТИКА СМЕРТИ МОЗГА


Авторитетный знаток проблемы А.Э. Уолкер [1] в монографии «Смерть мозга» приводит такое определение, ставшее международным стандартом: «смерть мозга - это полная утрата всех его функций, ятрогенное состояние, обусловленное развитием методов оживления и поддержания жизни, при не­поступлении крови в сосуды мозга, т. е. погибший индивидуум с бьющимся сердцем и ИВЛ». Подобные ситуации, к сожалению, нередки в неотложной медицине при интенсивном лечении в нейрореанимационных отделениях больных с тяжелыми черепно-мозговыми травмами или спонтанными крово­излияниями в мозг. В этих случаях в полость черепа изливается значительный дополнительный объем крови, возникает прогрессирующий отек-тампонада мозга. При этом внутричерепное давление возрастает настолько, что начина­ет превышать системное артериальное. В таких наблюдениях регистрируют патогномоничную для смерти мозга модель, так называемого прецеребрального реверберирующего кровотока [2, 3]. Кровь из сердца поступает в аорту, затем в общие сонные артерии, замедляясь, доходит до бифуркаций, а затем, будучи не в состоянии «пробиться» в мозг через внутренние сонные артерии, движется «взад-вперед» и частично сбрасывается в наружные сонные арте­рии. Иными словами, все внутренние органы продолжают получать свою пор­цию гемоглобина, а мозг обескровливается. Доказано [1, 4], что если подобное непоступление крови в мозг продолжается более 30 минут, то наступают не­обратимые повреждения различных систем мозга и, в первую очередь, таких важнейших структур, как кора и подкорковые узлы.

Быстрая и точная регистрация прекращения мозговой перфузии необходи­ма для прекращения бесполезной реанимации и имеет большой экономиче­ский эффект. Но проблема экспресс-диагностики становится значительно важ­нее, если обследуемого пациента рассматривают в качестве потенциального донора. В таком случае неизмеримо возрастает моральная и юридическая ответственность консилиума врачей, диагностирующих остановку мозгового кровотока и, следовательно, смерть мозга [1, 5].

Итак, чтобы убедиться, стоит ли больному с комой IV стадии продолжать реанимацию, нужно знать, сохранен ли кровоток по интракраниальным сосу­дам мозга.

Какие диагностические методы могут ответить на этот вопрос? Оказалось, что очень немногие. Причем наиболее популярные и современные методы из­учения внутричерепных поражений КТ, МРТ в этих ситуациях малоприемлимы [6]. Они дороги, требуют транспортировки больного к аппарату и отражают, главным образом, морфологию мозга, но не состояние его кровотока.

До 80-х годов основными параклини­ческими методами диагностики смерти мозга (СМ) согласно критериям ВОЗ (The Corincil for intenationale Organizetions of Medical Sciences 1988) являлись электро­энцефалография (ЭЭГ) и церебральная ангиография ЭЭГ при осмотре пациентов с углубляющейся комой в динамике пока­зывает т. н. изолинию (т.е. исчезновение признаков биоэлектрической активности мозга) По протоколу электрическое мол­чание коры должно сохраняться в течение 30 минут непрерывной регистрации. Не­смотря на указание о возможности полу­чения до 14% ложноположительных для диагностики смерти мозга результатов [7] ЭЭГ и в настоящее время особенно при использовании таких новейших техноло­гий, как компрессионный спектральный анализ и Brain-Mapping ЭЭГ, довольно широко используют в диагностике смер­ти мозга, Еще более информативным считается сочетание ЭЭГ мониторинга с различными модификациями вызванных потенциалов (ВП) [8, 9], что в подавляю­щем большинстве наблюдений позволяет верифицировать смерть как полушарий, так и ствола мозга.

Наиболее же информативной до последнего времени считалась цере­бральная ангиография (ЦАГ) всех маги­стральных сосудов - панангиография Признаками прекращения мозгового кро­вотока полагали наличие «стоп-феномена» (рис. 149 а, б) - остановки контраста на уровне бифуркации и незаполнения основной артерии [10, 11]

Рис, 149 а. Больной Н., 19 лет

а.        катетеризационная аортография - получено кон­трастирование аорты, плечеголовного ствола, под­ключичных и сонных артерий - остановка контраст­ного вещества в обеих внутренних сонных артериях на уровне сифонов («стоп-феномен»)

б.        допплерограмма кровотока по левой СМА: сниже­ние ЛСК до 19 см/с реверберирующий тип крово­тока

Рис. 149 б. Тот же больной

а.        на ангиограмме правой позвоночной артерии остановка контрастного вещества перед входом в череп («стоп-феномен»):

б.        допплерограмма реверберирующего кровотока по основной артерии.

Понятно, что по этическим и техни­ческим соображениям осуществление премортальному больному инвазивной и не всегда безопасной диагностической процедуры - малореально. Более того, следует помнить, что наличие высокой внутричерепной гипертензии у пациентов с комой III-IV ст. создает чисто механиче­ское препятствие продвижению контрастного вещества (KB), что принуждает ангиолога вводить KB под значительно большим, чем в обычных условиях, давлением. Так, если при плановой каротидной ЦАГ 10 мл KB вводят за 1,2 с, то при подозрении на смерть мозга то же его количество инъецируют за 0,4 с, т. е. под усиленным в 3 раза давлением [10]. Если же принять во внимание возможную «спазмогенность» KB при его контакте с интимой сосудов церебрального русла [10,12], становится ясным возможный повреждающий эффект и в связи с этим значительные трудности в интерпретации ангиограмм - то ли это истинный «стоп-феномен» из-за пре­кращения внутричерепной перфузии, то ли функциональный спазм на уровне сифона или V3 сегмента позвоночной артерии. Поэтому для окончательной уверенности в безошибочной диагностике смерти мозга предлагалось панангиографию повторить через 40 мин., что в условиях нейрореанимационных от­делений даже лучших московских клиник становится маловероятным.

Кроме того, существенным минусом ЦАГ является то обстоятельство, что это одномоментное исследование, когда в течение всего нескольких секунд ангиолог получает информацию о прохождении или остановке KB в сосудах головы. В то же время известно, насколько изменчив мозговой кровоток уми­рающего больного. Следовательно, было бы желательным дискретное наблю­дение, еще лучше - мониторинг интракраниального кровотока.

Поэтому разработанный и широко внедренный в мировую практику R. Aaslid [13] метод транскраниальной допплерографии (ТКД) показался едва ли не иде­альным для подобного рода исследований. В частности, работами F. Kirkham, A. Ropper, 1987 [14,15] и G. Petty et al. [16], осуществившими корреляционные наблюдения за больными с подозрением на смерть мозга с использованием ТКД, ЭЭГ, ВП, КТ, МРТ, убедительно показана высокая информативность ТКД в регистрации прекращения кровотока по сосудам основания мозга. Указанные исследователи считают ТКД более удобным, быстрым, а главное, информа­тивным методом регистрации остановки церебрального кровотока, чем ЭЭГ и ЦАГ, и рекомендуют включить ТКД как необходимый диагностический при­ем при составлении официального протокола смерти мозга. Они полагают, в частности, патогномоничными для данного состояния показатели ЛСК по СМА ниже 10 см/с и/или реверберирующий поток и/или прекращение регистрации кровотока, длящееся более 25 минут. К такому же заключению пришел в 1990 г. комитет по инструментальным методам исследования Американской академии неврологии [17].

Интереснейшим исследованием в разработке неинвазивной диагностики прогредиентной комы является публикация D. Payen et al. [18], где параллель­но с ЭЭГ, регистрацией газового состава крови и ЦАГ показана 100% точность диагностики смерти мозга при регистрации объемного кровотока по общим сонным артериям (ОСА) менее 31 мл/мин; иными словами, демонстрируется возможность установления смерти мозга при дуплексном сканировании экс­тракраниальных сегментов сонных артерий, несущих кровь к мозгу.

Итак, ряд ученых за рубежом, а в России И.Д. Стулин с сотрудниками [19- 25] и Б.В. Гайдар с сотр. [12], пытались применить и/или разработать неинвазивные, быстроосуществимые, информативные и экономичные методы оцен­ки кровотока в мозге, альтернативные ЦАГ.

Анализ результатов многолетних собственных исследований, сначала на животных, с моделированием двух вариантов смерти - «экстрацеребраль­ной» вследствие остановки-запуска сердечной деятельности и «внутримозговой» - путем создания прогредиентной внутричерепной гипертензии, а затем динамическое клинико-инструментальное наблюдение 72 больных с нарас­тающей церебральной комой, позволил разработать алгоритм комплексной неинвазивной диагностики смерти мозга.

Этот алгоритм лег в основу созданной по инициативе Московского депар­тамента здравоохранения мобильной нейродиагностической бригады (МНДБ). В состав МНДБ располагающейся на базе кафедры неврологии и нейрохи­рургии МГМСУ и Научно-методического центра «Ультразвуковые и тепловизионные методы диагностики в плановой и неотложной неврологии» Минздрава России в ГКБ № 6 входят 7 клиницистов нейрореаниматологов, владеющих современными инструментальными методами диагностики и обеспечивающих ежедневные суточные дежурства.

Основной задачей МНДБ является немедленный выезд для консультации и кпинико-инструментального мониторинга больных с прогредиентной цере­бральной комой, поступающих в нейрореанимационные отделения москов­ских клиник.

Осуществляется длительное почасовое или мониторное наблюдение от 6 до 24 часов включающее: клинический осмотр, ЭЭГ и ВП - приборы «Brain-Quick» и «Sentmel-4» (Италия), эхоэнцефало- и эхопульсографию желудочко­вой системы мозга, разработанный при нашем участии «ЭхоЭДГ-Комплекс М» (Россия), экстра- и транскраниальную допплерографию на УЗ-аппаратах («Би-осс» - Россия, «Pioneer-TC 40-40», «ТС 2-64» - Австрия), дуплексное сканиро­вание («Ultraplex-Н» - США. «Aloka 5500» - Япония), телетермографию («Адета 340» - Швеция), двухполушарную церебральную оксиметрию «Invos 3100» (Somanetics - США) газо-анализатор крови («Ciba-corning 238» - Австрия)

Анализ клинико-инструментальных данных с обязательной регистрацией и распечаткой трех копий исследований (одна - в историю болезни, одна - в протокол установления смерти мозга и последняя - в архив МНДБ) осущест­вляют на базе персональных компьютеров «Note-Book».

За период с декабря 1995 по январь 2002 года МНДБ выполнила 626 вы­ездов Вызов бригады осуществляли дежурные врачи больниц при обязатель­ном согласовании с заведующим нейрореанимационного отделения в случаях углубляющейся церебральной комы.

В результате тщательного всестороннего анализа каждого наблюдения абсолютно точно документировать смерть мозга, при продолжающемся серд­цебиении, ИВЛ и показателями АД не ниже 90 мм рт ст., удалось у 103 из 626 обследованных, причем у 88 из 103 комплексный клинико-инструментальный анализ позволил подтвердить СМ уже при первичном осмотре, в 15-ти наблюдениях для окончательной верификации СМ возникла необходи­мость в инструментальном мониторинге, продолжавшемся от 10 до 23 часов. Именно эти 103 больные и проанализированы в данной работе.

Из 103 больных со смертью мозга 92 пациента имели тяжелую черепно-мозговую травму (ЧМТ), у 11 больных диагностировано кровоизлияние в мозг.

Все больные с ЧМТ были моложе 30 лет (за исключением 22-х).

При обследовании, кроме типичной тетрады симптомов смерти мозга: от­сутствие роговичного рефлекса, стойкий мидриаз >5 мм с отсутствием фото­реакции, исчезновение глоточного и трахеального рефлексов, стойкое отсут­ствие самостоятельного дыхания (до и после теста апноэтической оксигенации), с особенной тщательностью изучали окуло-вестибулярный рефлекс. Для этого совместно с сотрудниками инженерного центра «Комплекс М» было раз­работано устройство для дозированной «пошаговой» электростимуляции ве­стибулярного рефлекса, поскольку некоторые исследователи считают инфор­мативность этого феномена сравнимой или даже превосходящей данные ЭЭГ. У наших пациентов, большинство из которых имели ЧМТ, сопровождавшуюся переломом основания черепа с отоликвореей, при этом не могло быть и речи о проведении вестибулярной пробы с введением в слуховой проход холодной воды, поэтому электростимуляция области сосцевидного отростка оказалась методом выбора еще и более физиологичным и дозированным.

У 12 больных, несмотря на стойкое отсутствие всех цефалических и ство­ловых рефлексов, при максимально допустимом усилении силы тока до 10 мА отмечали нистагмоидные движения глазных яблок.

Уже первая запись ЭЭГ у 92 из 103 больных с подозрением на СМ зареги­стрировала непрерывное (не менее 6 часов) биоэлектрическое молчание. У шести больных исходная ЭЭГ регистрировала низкоамплитудную полиморф­ную активность, чередующуюся с периодами «молчания», которая исчезла у двух больных уже через 20-25 мин. непрерывной записи. У одного пациента бета-подобная активность амплитудой до 5 мкВ сохранялась в двух отведе­ниях в течение 2 часов с момента первоначальной регистрации ЭЭГ. В то же время данные ВП, в основном совпадавшие с результатами ЭЭГ, у одного па­циента с «молчащей» ЭЭГ зарегистрировали ослабленный, но, несомненно, присутствующий паттерн, позволявший говорить о функционировании стволо­вых структур. Важно при этом, что вышеизложенные данные ВП отмечены у больного с положительной электроокуловестибулярной реакцией.

Эхоэнцефалография у 82 из 103 больных зарегистрировала смещение сре­динных структур от 4 до 12 мм в сторону «непораженного» полушария (в 21 из оставшихся наблюдений объемный очаг, вероятно, уменьшился в результате нейрохирургических вмешательств); у большинства пациентов также опреде­ляли выраженную асимметричную гидроцефалию (в 45 случаях совпадала с данными КТ). Но для диагностики собственно СМ наиболее информативным было динамическое исследование амплитуды пульсации М-эха. Если у 56 из 103 больных эхопульсации III желудочка сразу не определяли, то у 47 пациен­тов выявляли изначально ослабленные до 10% колебания М-эха, исчезавшие в процессе динамического наблюдения.

Важная информация была получена при обследовании магистральных арте­рий головы и мозга методами ультразвуковой допплерографии (УЗДГ) и транс­краниальной допплерографии (ТКД). Наиболее измененной у всех 103 пациентов оказалась диастолическая составляющая циркуляции - она резко снижалась. Первое же лоцирование общих сонных артерий у всех 103 пациентов зареги­стрировало несомненные признаки реверберации, степень которой оказа­лась неоднозначной. Так, у 90 из 103 пациентов движения кровяного столба «взад-вперед» было настолько выраженным, что допплерограмма напоми­нала по структуре спектр периферической артерии с почти соизмеримыми систолическими и отрицательными диастолическими пиками. Индекс циркуляторного (периферического) сопротивления у этих пациентов составлял единицу. У 44-х из них был зарегистрирован ослабленный по амплитуде (-6 см/с) кровоток по глазной артерии, причем у троих из этих пациентов отмечали смешанный артериовенозный шум. У остальных 13-ти пациентов не было выраженного феномена реверберации ЛСК по ОСА, но индекс циркуляторного сопротивления был равен единице.

Показательны данные метода ТКД. Именно он позволил в условиях «молча­щей ЭЭГ» и всех клинических (кроме электроокуловестибулярного рефлекса) признаках СМ у 56 из 103 пациентов при первичном обследовании определить наличие ослабленного кровотока по внутричерепным сосудам. Так, показате­ли линейной скорости кровотока (ЛСК) по средней мозговой артерии состави­ли 14-25 см/с и были асимметричны; у 31 больного (включая 11 пациентов с сохранившимся окуловестибулярным рефлексом и ВП) на глубине 80-95 мм регистрировали кровоток по основной артерии (OA) в пределах 12-22 см/с. При этом отмечали значительные изменения допплерограмм: снижение по­казателей систолической скорости, реверберация кровотока, при практически равных по мощности систолических и диастолических составляющих его ком­понентов, нивелирование диастолической составляющей и, как следствие, из­менение индексов пульсации и циркуляторного сопротивления.

Динамический ТКД-мониторинг у этих пациентов показал прогрессирующее падение ЛСК по внутричерепным артериям вплоть до полного исчезновения регистрации кровотока через 4-20 часов после первичного осмотра. В осталь­ных 47 наблюдениях изначально не удавалось определить кровоток по сосу­дам артериального круга большого мозга

Телетермография (ТТГ) у 91 из 103 больных при первичном осмотре обна­ружила гипотермию обеих орбит (32°С При этом у 46 из 103 указанных паци­ентов, наряду с выраженной гипотермией внутренних углов глазницы (кото­рые в норме на 0 6-1.2°С теплее наружных в результате кровотока по глазной ветви ВСА), регистрировали относительный «разогрев» наружных сегментов лица. Это соответствует описанному нами в 1986 г. феномену обратного тер­мального орбитального градиента

Инфракрасная церебральная оксиметрия (ЦО) - относительно новый метод неинвазивного определения оксигенации мозга одновременно в обоих полу­шариях - у большинства больных с СМ показала прогрессирующее снижение сатурации до 30-40% (против 60-70% в норме). При этом в 12 наблюдениях уровень оксигенации в течение 2-х минут упал до 15% во время осуществле­ния теста апноэтической оксигенации, который проводился у всех пациентов.

Впервые мы провели тщательное сопоставление данных вышеуказанного комплексного обследования 9 больных с предполагаемым диагнозом СМ с ре­зультатами ЦАГ. Во всех 9 наблюдениях основанием к проведению контраст­ного исследования послужило «несоответствие» клинико-нейрофизиологических данных с показателями УЗ-мониторинга. Так при стойком отсутствии всех цефалических и стволовых рефлексов и «молчащей» ЭЭГ у больных отмеча­ли реверберирующий кровоток по СМА с ЛСК до 17см/с и по OA до 25 см/с еще в течение 45-58 минут. Важно при этом, что у 2 из 9 больных сохранялась активность ствола по данным ВП. ЦАГ проводили независимые нейроангиологи в 3-х клиниках Москвы и Санкт-Петербурга. В результате церебральной панангиографии у всех 9 больных с клинико-электроэнцефалографическими признаками смерти мозга зафиксирован «стоп-феномен» на уровне бифур­кации ВСА и V3 сегментов ПА при наличии хоть и редуцированной, но чётко определявшейся циркуляции крови по сосудам артериального круга большого мозга по данным ТКД.

Таким образом, неинвазивные, быстроосуществляемые экономичные и без­опасные для больного УЗ- методы, позволяющие мониторировать гемо-ликвороциркуляцию мозга, могут и должны явиться альтернативой ЦАГ. По нашему мнению, ЦАГ недопустима в подобных ситуациях и по следующим резонам:

  1. Трудно получить согласие нейрорадиолога на осуществление ЦАГ столь тяжелому пациенту.
  2. Невероятно сложна процедура перемещения премортального больного в ангиографический кабинет - для этого необходимо участие не менее трех сотрудников: врача-реаниматолога, осуществляющего ручное пособие ИВЛ; фельдшера, контролирующего капельницу с лекарственными препаратами; санитара, перемещающего постель пациента.
  3. Одним из наиболее ответственных моментов является перекладывание больного на ангиографический стол - в 3-х из 9 наблюдений произошла оста­новка сердца, потребовавшая дефибриляции.
  4. Опасности облучения подвергаются не только больные, но и реанимато­логи, вынужденные непрерывно осуществлять «ручную» ИВЛ.
  5. Необходимость введения контраста под избыточно высоким давлением из-за выраженного отека-тампонады мозга у больных с церебральной комой III-IV ст. повышает спазмогенность, реализуясь в так называемую ложную каротидную псевдоокклюзию.
  6. Существенным минусом ЦАГ по сравнению с УЗИ, ТТГ и ЭЭГ является то, что это одномоментное исследование, когда ангиолог получает информа­цию о нескольких секундах циркуляции крови внутри черепа. В то же время известно, насколько различен и изменчив мозговой кровоток умирающего больного. Поэтому именно УЗ-мониторинг, а не краткосрочное представление о прохождении или остановке контраста - наиболее информативен в диагно­стике СМ.
  7. Экономические затраты - значительно выше при ЦАГ.
  8. Проведение умирающему больному агрессивной ЦАГ противоречит ос­новному принципу врачевания - «Noli nocerel».

Все это, по нашему мнению, позволяет не только минимизировать примене­ние ЦАГ для диагностики смерти мозга, но и отказаться от её использования, как это уже постулировано в ряде стран (Аргентина, Испания, Грузия).

Собственный опыт [19-25], а также публикации коллег из Израиля [26], по­зволяют опровергнуть последний из контрдоводов наших оппонентов о якобы отсутствующем в 15% случаев «височном окне» при ТКД.

Во-первых, модернизация современных датчиков практически преодолела эти явно завышенные данные; во-вторых, в тех единичных наблюдениях где действительно сложно получить сигнал из височной области, переход на тех­нику трансорбитальной локации может решить проблему.

Наши предложения, основанные на уникальном и многолетнем опыте по со­вершенствованию диагностики смерти мозга, были изложены в докладе «Диа­гностика смерти мозга в России» на III Международной конференции «Смерть и кома» в Гаване в 2000 году и получили полную поддержку зарубежных коллег.

Суть предлагаемого нами алгоритма, изложенного в методических реко­мендациях «Диагностика смерти мозга» [25] демонстрирует приведенная по­следовательность:

  • прекращение пульсации М-Эхо
  • падение до 30 мл в мин. объемного потока по ОСА + реверберация ЛСК;
  • снижение до 10-15 см/с ЛСК в виде пикообразных всплесков по СМА ре­верберация или прекращение регистрации сигнала
  • возможно усиление ЛСК - шунтирующий поток по НСА до 20-30 см/с;
  • падение температуры орбит менее 32СС;
  • выявление «разогрева» наружных сегментов лица из-за сброса крови в систему НСА;
  • изоэлектрическая ЭЭГ;
  • падение оксигенации по кислороду до 20-30%.

В качестве иллюстрации приводим историю болезни больного Н.

Больной Н. 19 л., поступил 10.06,96 г. в 20 ч. 35 мин. в реанимационное от­деление ГКБ № 7 г. Москвы с диагнозом открытая черепно-мозговая травма, перелом свода и основания черепа, ушиб головного мозга. Травма произошла в результате падения на пациента автомобиля с домкрата во время ремонт­ных работ. Через 20 мин, после травмы доставлен реанимационной бригадой скорой медицинской помощи в приемное отделение ГКБ № 7 в коматозном состоянии. При транспортировке развились расстройства внешнего дыхания, интубирован начата ИВЛ.

При поступлении состояние крайне тяжелое. Следы множественных уши­бов, размозжения мягких тканей головы, конечностей. Спонтанное дыхание неадекватное, при отключении от аппарата ИВЛ появляется цианоз. Тоны сердца глухие ЧСС - 58 в мин., АД - 100/50 мм рт. ст. Диагноз вдавленный перелом костей свода черепа правой височно-теменной области. Ликворея из носа правого уха Кома III ст. На осмотр и болевые раздражители не реагиру­ет Анизокория D>S, фотореакция справа отсутствует, слева - вялая. Глазные яблоки фиксированы по средней линии, Корнеальные рефлексы отсутствуют. Сохранен трахеальныи рефлекс. Поднятые конечности вяло падают. Тонус мышц низкий, S>D. Сухожильные рефлексы низкие S>D Синдром Бабинского слева.

Произведена нейрохирургическая операция: удалены костные отломки, мозговой детрит остановлено кровотечение. Рана ушита, установлен дренаж.

Состояние больного продолжало ухудшаться, нарастала гипертермия, брадикардия, нестабильность гемодинамики, с 22:00 10.06 зарегистрирована ато­ническая кома в связи с чем 11 06 96 была вызвана нейродиагностическая бри гада.

Рис. 150. Больной Н., 19 лет

а.        эхоэнцефалограммы правого и левого полушарий: расширение III желудочка до 6 мм; смещение М-эха до 7 мм;

б.        эхопульсограмма - регистрация амплитуды пульсации III желудочка при первичном осмотре в 09:25 - ослабленная, но сохраненная кривая ликворной пульсации;

в.         эхопульсограмма при осмотре в 13:10 - отсутствие пульсации III желудочка.

При клиническом осмотре в 9:10 вы­явлено отсутствие зрачковых и корнеальных рефлексов, фиксированный мидриаз с шириной зрачков более 5 мм с двух сто­рон, отрицательный окулоцефалический рефлекс, отсутствие глоточного, кашлевого, вестибулоокулярного рефлексов, под­тверждена тотальная атония, арефлексия, отсутствие спонтанного дыхания, атропиновая проба - отрицательная.

Рис. 151. Больной Н., 19 лет.

Дуплексное сканирование левой ВСА в 14:10: - в неизмененном просвете артерии установлен изме­рительный объем под углом 48°: реверберирующий тип кровотока по ВСА, Vs=24 см/с, при объемном потоке 32 мл/мин. (подробно в тексте).

С 9:10 до 13:50 проводили ЭЭГ, Эхо-ЭГ, ЦО, ТТГ, УЗДГ, ТКД, дуплексное сканиро­вание. При Эхо-ЭГ выявлено смещение срединных структур на 7 мм вправо (рис. 150 а), асимметричная гидроцефалия S>D, слабая пульсация III желудочка до 5% с тенденцией к падению (рис. 150 б). ТТГ выявила гипотермию орбит 31°С; в динами­ке - снижение температуры внутренних углов орбит до 30,5-30°С с «разогре­вом» наружных сегментов лица.

Рис. 152 а. Больной Н. 19 лет ЭЭГ в 09:15 - минимальная полиморфная низко­амплитудная активность в левых центральном и среднем височном отведениях, напоминающая био­электрическую амплитудой до 5 мкВ.

Рис. 152 6. Тот же больной

ЭЭГ - дискретное наблюдение 11:00-12:00-13:45 - электрическое молчание мозга (изоэлектрическая линия)

УЗДГ - реверберирующий кровоток по ОСА с практически равными систоло-диастолическими пиками, напоминающими крово­ток по бедренной артерии Дуплексное сканирование - объемный кровоток по ВСА=32 мл/мин (рис 151) ЭЭГ - в 9:15 отмечена минимальная полиморфная низкоамплитудная активность в ле­вых центральном и среднем височном отведениях, напоминающая биоэлек­трическую, амплитудой до 5 мкВ, а с 11:00 - электрическое молчание моз­га (рис. 152 а и 152 б). Церебральная оксиметрия - rSO2=15%. ТКД - измененный, без диастолической составля­ющей, кровоток по артериям основания мозга, Vs=15 см/с (рис. 153). Электро­стимуляция области сосцевидного отростка с нарастающей силой тока от 2 до 10 мА, при максимальных значениях получена минимальная реакция сле­ва в виде отсроченного отведения левого глазного яблока кнаружи.

В процессе проведения мониторинга картина ЭЭГ оставалась прежней, в течение 1 часа исчезла реакция на электростимуляцию сосцевидного отрост­ка, а при ТКД выявляли минимальный кровоток по обеим СМА с пикообразной систолой Vs=10 см/с и реверсированием в диастолу (рис, 154).

Рис. 153. Больной Н. 19 лет

Допплерограмма кровотока по левой СМА в 9:30 - резко измененные, одиночные систолические пики, Vs = 15 см/с.

В 12:10 проведена каротидная ЦАГ, зарегистрирован стоп-феномен на уровне бифуркации ВСА. После проведения ЦАГ, еще в течение часа реги­стрировали вышеописанную картину при ТКД. При попытке проведения теста апноэтической оксигенации. в течение 4 минут от начала теста появилась ча­стая политопная экстрасистолия, падение АД, не корригируемое вазопрессорами, в связи с чем тест прерван

На основании клиническом карти­ны, данных мониторинга и ангиографии, 11.06.96 в 13:50 установлен диагноз смер­ти мозга.

Биологическая смерть больного на­ступила 11.06.96 в 15:35, При патолого-анатомическом исследовании выявлен обширный участок ушиба левого полу­шария головного мозга, состоящий, в основном, из мозгового детрита, множе­ственные очаги кровоизлияний в левом полушарии головного мозга, субарахноидальном пространстве, боковых и III же­лудочках, признаки тенториального и за­тылочного вклинения с множественными очагами геморрагии в области моста и продолговатого мозга.

По А.Э Уолкеру [1] все критерии СМ можно условно разделить на 3 группы

  1. Выпадение мозговых функций - это данные клинико-неврологического ЭЭГ и ВП исследований,
  2. Остановка внутримозгового кровотока - это ЦАГ, УЗИ и др.
  3. Определение жизнеспособности мозга путем изучения его метаболизма в частности, насыщения и потребления мозгом кислорода.

В данном исследовании, по-видимому отражены все 3 перечисленных ком­понента. При этом предоставившаяся уникальная возможность произвести независимый беспристрастный осмотр пациентов в различных клиниках Мо­сквы, известных высоким уровнем нейрореанимационной службы, делает наш материал безусловно репрезентативным. Ведь до вызова МНДБ опытнейшие врачи делали все возможное для спасения больных, и только наличие несо­вместимого с жизнью заболевания и прогредиентность комы заставили их при­бегнуть к нашей помощи.

Понятно что нельзя еще говорить о полном решении вопросов диагностики СМ. Это сложная и многогранная проблема, имеющая не только медицинский, но и юридический, социальный, деонтологический и религиозный аспект. Од­нако целесообразно обсудить некоторые итоги проведенных исследований.

Первое что представляется нам безусловным, это тот факт что ни один из клинических признаков смерти человека в действительности ее не отража­ет. Без сочетания современных инструментальных методов диагностики ар­гументированно доказать смерть мозга невозможно. Создается впечатление, что исчезновение окуловестибулярного рефлекса является наиболее грозным симптомом приближающейся или уже возникшей СМ.

Рис. 154. Больной Н. 19 лет

Допплерограмма кровотока по левой СМА в 10:20 и 11:50 - появился реверберирующий тип циркуляции с падением Vs до 10 см/с (подробно в тексте).

Второе, по нашим предварительным данным можно составить такой табель о рангах информативности инструментальных методов диагностики СМ. Наи­более чувствителен и специфичен - комплекс УЗ методов: ТКД, УЗДГ МАГ, эхопульсография III желудочка. Если к этому добавить и дуплексное скани­рование артерий на шее с измерением объемного кровотока по ОСА, то, по данным D Payen. et al. [18] (и нашим аналогичным исследованиям) проблему.

100% диагностики прекращения кровотока по внутричерепным артериям мож­но считать практически решенной.

Подтверждением высокой ценности метода ТКД послужили 9 наблюде­ний с ЦАГ, когда при всех клинико-ЭЭГ признаках СМ контрастное исследо­вание, казалось бы, подтвердило предполагавшийся «стоп-феномен», но метод ТКД убедительно показал наличие слабого кровотока по СМА, длив­шегося еще 50 минут после ЦАГ (рис. 154). Важность этих наблюдений трудно переоценить, их результаты сопоставимы сданными, полученными в Военно-медицинской академии, в клинике профессора Б.В. Гайдара [12], где также установлена более высокая чувствительность ТКД по сравнению с ЦАГ.

Результаты наших исследований и данные литературы дают основание по­лагать, что методы ультразвуковой диагностики могут успешно заменить ЦАГ в диагностике СМ, при соблюдении одного из основных постулатов ургентной медицины - «не больного к аппарату, а прибор - к пациенту».

На второе по информативности место мы поставили биоэлектрический, комплекс, а именно: сочетание ЭЭГ с ВП. Если ЭЭГ без ВП [7, 9, 22] может регистрировать биоэлектрическое молчание у вполне курбельных больных с барбитуратовой комой, когда, по нашим данным (приведенным выше), изоли­нию в 4-х случаях регистрировали при еще сохраненном мозговом кровотоке, то комбинация методик ЭЭГ+ВП значительно уменьшает вероятность диагно­стической ошибки, показывая разобщение полушарий и ствола и прекращение их функционирования.

Третью позицию занимают такие подтверждающие, но не констатирующие СМ методики, как телетермография и церебральная оксиметрия. В отличие от УЗ методов, отражающих состояние кровотока по интракраниальным сосудам, и ЭЭГ+ВП, показывающих степень нарушения функциональной способности нейронов, термография и ЦО несут косвенную информацию об уровне и осо­бенностях экстра-интракраниального кровообращения и о некоторых параме­трах метаболизма мозга.

Так, у всех 46 больных с возникшим по мере усугубления комы феноме­ном «разогрева» наружных сегментов лица, при прогрессирующей гипотермии внутренних углов орбит, он оказался связанным с шунтированием крови из бифуркации в НСА при непоступлении ее в гомолатеральную ВСА. Таким об­разом, описанный нами [27] «обратный термальный градиент» у пациентов с комой IV ст., реверберирующим кровотоком по ОСА, отражает наличие прецеребрального типа кровотока, патогномоничного для тампонады мозга.

Прогрессирующее падение показателей оксигинации мозга <30%, в основ­ном отражающих оксигенацию корково-подкорковых областей у больных с про­грессирующей церебральной комой, вероятно, свидетельствует о критических уровнях сатурации «мозгового плаща» и гибели, в первую очередь, наиболее гипоксически чувствительных корково-подкорковых образований.

Именно подобный комплексный подход к проблеме экспресс-диагностики СМ с использованием неинвазивных, экономичных и информативных мето­дов значительно приближает решение этой сложнейшей задачи нейрореаниматологии.

Если дальнейшие исследования подтвердят информативность указанного комплекса, то в ближайшем будущем можно будет ожидать включение ТКД, а возможно, и других перечисленных методик в официальный протокол СМ [9, 15, 16, 25].

Что получит практическое здравоохранение?

    1. Аргументированное решение вопроса о нецелесообразности и пре­кращении дальнейшей реанимации - это огромная экономия материальных, физических и духовных затрат.
    2. Значительное облегчение морально-юридической ответственности вра­чей, подписывающих протокол о смерти и, возможно, санкционирующих забор органов от умершего для пересадки.
    3. Реальная перспектива сокращения времени на установление абсолютно доказанной смерти мозга.

Все это может позволить во много раз улучшить приживление таких гипоксически чувствительных органов как печень, легкие и сердце, при их транс­плантации.



ГЛАВА 11


ЦВЕТОВОЕ ДУПЛЕКСНОЕ СКАНИРОВАНИЕ В ОФТАЛЬМОЛОГИИ


Применение ультразвука в офтальмологии с диагностической целью обу­словлено прежде всего его свойством отражаться от границ различных ткане­вых структур и, что особенно важно, нести информацию о неоднородностях в исследуемой среде, независимо от их светопрозрачности.

Первые эхограммы глазного яблока были опубликованы в 1956 году, и с тех пор ультразвуковая диагностика в офтальмологии оформилась в самосто­ятельную дисциплину, используя одномерный (А) и двухмерный (В) режимы исследования в реальном масштабе времени, различные цветовые допплеровские методики, в том числе - с использованием контрастных веществ, а в последние годы методика трёхмерного изображения структур глазного яблока и орбиты. Ультразвуковые исследования (УЗИ) при патологии глаза и орбиты применяются чрезвычайно широко, так как в большинстве случаев единствен­ным противопоказанием к их проведению является лишь свежее обширное проникающее ранение глаза [1-5].

А-режим характеризуется получением серии вертикальных отклонений электронного луча от горизонтальной линии (одномерная эхограмма) с после­дующим измерением времени появления интересующего сигнала от начала зондирующего импульса и амплитуды эхосигнала. Поскольку А-режим не об­ладает достаточной наглядностью и судить о патологических изменениях гла­за и орбиты на основании одномерных эхограмм по сравнению с двухмерными значительно труднее, предпочтение в исследовании внутриглазных и ретробульбарных структур было отдано двухмерному изображению, в то время как А-режим используют, в основном, для проведения ультразвуковой биометрии и денситометрии. Сканирование в В-режиме имеет значительное преимуще­ство, так как воссоздаёт реальную двухмерную картину глазного яблока за счёт формирования изображения пикселями (светящимися точками) различ­ной яркости вследствие амплитудной градации эхосигналов [1, 4, 6].

Использование эффекта Допплера в ультразвуковой аппаратуре позволило дополнить информацию о структурных изменениях в глазу и орбите показате­лями гемодинамики. В первых допплеровских приборах диагностика основы­валась только на непрерывных ультразвуковых волнах, и это обусловливало ее недостаток, так как не позволяло дифференцировать сигналы, одновре­менно исходящие от нескольких сосудов, расположенных на разной глубине. Импульсно-волновая допплерография дала возможность судить о скорости и направлении кровотока уже в конкретном сосуде. Чаще всего ультразвуковая допплерография, не совмещенная с серошкальным изображением, исполь­зуется в офтальмологии [5] для оценки гемодинамики в сонных артериях и их ветвях (глазной, надблоковой и супраорбитальной). Сочетание в приборах импульсной допплерографии и В-режима способствовало появлению ультра­звукового дуплексного исследования, при котором одновременно оценивается как состояние сосудистой стенки, так и зарегистрированные гемодинамические показатели [6].

В середине 80-х годов дуплексное сканирование было дополнено цве­товым допплеровским картированием (ЦДК) потоков крови, появилась возможность получить объективную информацию о состоянии не только крупных и средних, но даже мелких, в том числе внутриорганных сосудов. С этого момента начался новый этап в диагностике сосудистой и другой патологии, а наиболее распространённые до зтого ангиографические и реографические методики отошли на второй план. В литературе сочетание В-режима, ЦДК и импульсно-волновой допплерографии получило название триплексного, а метод - цветового дуплексного сканирования (ЦДС). Так как стала доступной для оценки ангиоархитектоника новых регионов и ге­модинамика в сосудах диаметром менее 1 мм, триплексное исследование начали использовать в офтальмологии. Публикации по результатам ЦДК а позже и энергетического допплеровского картирования (ЭДК) в данной сфере медицины пришлись на 90-е годы XX века и проводились при разной сосудистой патологии и при подозрении на новообразования органа зрения [1,4,7-25]

Поскольку в некоторых орбитальных и внутриглазных опухолях с помощью ЦДК выявить сосудистую сеть не удавалось из-за очень медленных потоков крови, в середине 90-х годов были сделаны попытки исследовать васкуляризацию с применением эхоконтрастных веществ. В частности, отметили, что при метастатической хориоидальной карциноме контрастирование вызвало лишь небольшое увеличение интенсивности допплеровского сигнала. Исполь­зование эхоконтрастных препаратов при меланомах размерами менее 3 мм значительных изменений не вызвало, а при размерах меланом более 3 мм происходило заметное усиление сигнала и выявление новых и более мелких сосудов по всему объему опухоли. В случаях когда после брахитерапии при помощи ЦДК кровоток не регистрировался введение контрастного вещества не давало каких-либо значительных результатов. В орбитальных карциномах и лимфомах при применении эхоконтраста отмечено отчетливое или умеренное усиление скорости кровотока и выявление новых сосудов. Улучшилась диф­ференциация опухоли сосудистой оболочки от субретинального кровоизлия­ния. Предполагается, что цветовое дуплексное сканирование сосудов с приме­нением эхоконтрастных веществ будет способствовать более совершенному изучению кровоснабжения опухолей и, вероятно во многом заменит рентгено-контрастную ангиографию. Однако эти препараты пока дороги и не получили широкого распространения [26-28].

Дальнейшее усовершенствование диагностических возможностей ультра­звука отчасти связывают с трехмерными изображениями (Д-режим) структур органа зрения. В настоящее время признано, что востребованность объемной реконструкции существует в офтальмоонкологии, в частности, для определе­ния объема и «геометрии» увеальных меланом с целью последующей экспертизы, например, для оценки эффективности проведенного органосохранного лечения [29, 30].

Для получения изображения сосудов глаза D-режим мало пригоден. Для решения данной проблемы используется цветовое и энергетическое кодиро­вание потоков крови с последующей оценкой цветовой карты и спектра доп­плеровского сдвига частот (СДСЧ), полученного в режиме импульсной доппле­рографии.

При картировании потоков органа зрения в большинстве случаев исполь­зуют кодирование артериального русла в красный цвет, так как кровоток в нем направлен в сторону датчика, а венозного - в синий вследствие оттока веноз­ной крови в глубь орбиты и далее - в полость черепа (кавернозный синус). Исключение составляют вены глазницы, анастомозирующие с венами лица.

Для проведения УЗИ у больных офтальмологического профиля используют датчики с рабочей частотой 7,5-13 МГц, электронного линейного и микроконвексного, а в аппаратуре более раннего выпуска также механического сектор­ного сканирования (с водной насадкой), позволяющие получать достаточно чёткое изображение поверхностно расположенных структур. Укладку обследу­емого производят таким образом, чтобы врач находился у изголовья больного (как при УЗИ щитовидной и слюнных желез). Исследование выполняется через нижнее или закрытое верхнее веко (транскутанный, транспальпебральный ме­тод сканирования).

При исследовании глаза, его придаточного аппарата и орбиты соблюдают определенную последовательность постановки датчика и направления взгля­да пациента для осуществления всеобъемлющего посегментарного осмотра внутриглазных структур с учетом переднего и заднего его отрезков, а также де­ления на 4 квадранта (сегмента) глазного яблока и наличия центральной зоны глазного дна. В орбите различают верхний, нижний, внутренний и наружный отделы, выделяют область вершины глазницы [4].

Для выявления изменений в области придаточного аппарата глаза (веки, слёзная железа, слёзный мешок) проводят обзорное сканирование в попереч­ной, продольной и косых плоскостях.

Устанавливая датчик на закрытое верхнее веко над роговицей (попереч­ное сканирование), получают срез глазного яблока через его переднезаднюю ось, позволяющий оценивать состояние центральной зоны глазного дна и на­ходящихся в поле УЗ луча передней камеры, радужки, хрусталика и части сте­кловидного тела, а также центральный отдел ретробульбарного пространства (зрительный нерв и жировая клетчатка).

В дальнейшем для посегментарного осмотра глаза последовательно косо устанавливают датчик:

  • снаружи на закрытое верхнее веко, при этом пациента просят перевести взгляд книзу кнутри, направление сканирования - туда же; таким образом для осмотра становится доступным нижневнутренний сегмент глазного яблока и аналогичный отдел ретробульбарного пространства;
  • на внутреннюю часть закрытого верхнего века (направление взгляда па­циента и УЗ луча вниз кнаружи) - осматривают нижненаружный сегмент глаза и орбиты;

Рис. 155 а. Артерии глазницы и их истоки (по R. Quain. 1986). I - ВСА перед входом в сонный канал II - OA и ее ветви- III - верхний отрезок НСА- IV - верхнечелюстная артерия. 1 - глазная артерия 2 - сифон ВСА. 3 - задние соединительные артерии 4 - СМА 5 - височная артерия, 6 - ПМА, 7 - подглазничная артерия, 8 - конечная ветвь верхнечелюстной артерии. 9 - надглазничная артерия, 10 - носовая артерия, анастомо-зирующая с угловой (11) Вид справа.

  • на внутреннюю часть нижнего века при открытых глазах (направление взгляда и сканирования кверху кнаружи) - оценивают верхненаружный сег­мент глазного яблока и орбиты;
  • на наружную часть нижнего века при открытых глазах (направление взгля­да и сканирования кверху кнутри) - достигается визуализация верхневнутрен­него сегмента глаза и орбиты
  • Для получения изображения прямых мышц глаза в ретробульбарном про­странстве датчик устанавливают следующим образом
  • для визуализации нижней прямой мышцы - на закрытое верхнее веко (на­правление взгляда и УЗ луча вниз; поперечное сканирование);
  • верхней прямой мышцы - на нижнее веко при открытых глазах (направле­ние взгляда и УЗ луча вверх; поперечное сканирование);
  • наружной прямой мышцы - при закрытых глазах у внутреннего угла глаз­ной щели (направление взгляда и УЗ луча кнаружи; продольное сканирова­ние);
  • внутренней прямой мышцы - при закрытых глазах у наружного угла глаз­ной щели (направление взгляда и УЗ луча кнутри; продольное сканирование).

При этом последовательно соответ­ственно видны внутриглазные структуры на границе нижних сегментов, верхних сегментов, наружных сегментов, внутрен­них сегментов глаза. Как и при осмотре других органов, во время исследования необходимо постоянно изменять угол на­клона датчика [4].

Для органа зрения наибольшую роль играют гемодинамически значимые из­менения кровотока по глазной артерии, верхней глазной вене, центральных ар­терии и вене сетчатки, задних коротких цилиарных артериях, а также в новооб­разованных сосудах опухолей и опухоле-подобных очагов.

Для идентификации наиболее важных сосудов органа зрения используют опре­деленные ориентиры [4].

Глазная артерия (ГА) - главный и са­мый крупный артериальный сосуд в ор­бите, отходящий от сифона внутренней сонной артерии, дающий начало обшир­ной разветвленной сети, кровоснабжаю- щей мягкие ткани ретробульбарного про­странства, в том числе мышцы, глазное яблоко, слезную железу. Ее проксималь­ная (начальная) часть визуализируется глубоко в центральной части глазницы, пересекается со зрительным нервом и далее распространяется в верхне­медиальный отдел орбиты. Непосредственным продолжением ГА является надблоковая артерия, выходящая из периорбитальной области на поверх­ность лобной части черепа медиальнее надглазничной артерии (рис. 155). При делении ГА на множество ветвей сразу при входе в орбиту («рассыпной», а не «магистральный» тип сосуда) могут возникнуть трудности в ее идентифи­кации, но встречаются такие варианты сравнительно редко. Наиболее просто идентифицируют ГА в орбите при постановке датчика по вышеописанной ме­тодике для визуализации нижневнутреннего отдела.

Рис. 155 б. Глазная артерия и ее ветви. А-глазная артерия; Н - зрительный нерв; 1 - центральная артерия сетчатки; 2 - цилиарная задняя длинная медиальная артерия; 3 - цилиарная задняя длин­ная латеральная артерия; 4 - слезная артерия; 5 - надглазничная артерия; 6 - верхненаружный и нижневнутренний (7) мышечные стволы; х - место отхождения коротких задних цилиарных артерий от основной магистрали; Ан - анастомоз между слез­ной и средней менингиальной артериями. Правая глазница. Вид сверху.

Верхняя глазная вена (ВГВ) - наиболее крупный сосуд венозного рус­ла орбиты, достаточно просто выявляется в верхнемедиальном отделе при соответствующем расположении датчика по предложенной методике. На­правляется ВГВ спереди-назад, сверху-вниз, отчасти с S-образным изгибом (рис. 156). Совместно с нижней глазничной веной, которая в части случаев может отсутствовать, отводит в кавернозный синус венозную кровь.

Рис. 156. Эхограмма глаза в режиме ЦДК. Глазная артерия (стрелка 1) и верхняя глазная вена .стрел­ки 2)

Рис. 157. Эхограмма глаза в режиме ЦДК Цен­тральная артерия сетчатки (стрелка 1) и задняя короткая цилиарная артерия (стрелка 2).

Рис. 158. Эхограмма глаза в режиме ЦДК. Центоальная артерия сетчатки (стрелка 2), определяющаяся в составе зрительного нерва (указан маркерами), задняя короткая цилиарная артерия (стрелка 3) и кровоток в хориоидальном слое О. D. в режиме ЭДК Кровоток в хориоидальном слое (стрелка 1).

Рис. 159. Эхограмма глаза в режиме ЦДК Цен­тральная вена сетчатки (указана стрелкой) в соста­ве зрительного нерва по обе стороны которого - за­дние короткие цилиарные артерии в режиме ЦДК и кровоток в хориоретинальном слое О. D.

Центральная артерия сетчатки (ЦАС) - ветвь ГА, наиболее легко иден­тифицирующаяся в составе зрительного нерва на протяжении около 1 см от места его выхода из глазного яблока. Располагается совместно с веной. При картировании отличается от последней по прокрашиванию в красный цвет и арте­риальному типу кровотока (рис. 157, 158). Дает начало ретинальным сосудам, раз­ветвляясь на поверхности диска зритель­ного нерва

Таблица 38. Показатели кровотока у взрослых по сосудам здорового глаза.

Показатели гемодинамики (M±m)

Исследуемые артерии

ГА

ЦАС

ЗКЦА

Максимальная систолическая скорость Vmax, см/с

43,60 ± 0,67

14,79 ± 0,29

15,58 ± 0,33

Конечная диастолическая скорость Vmin, см/с

12,98 ± 0,47

5,00 ± 0,17

5,88 ± 0,18

Средняя скорость V med, см/с

20,91 ± 0,53

7,68 ± 0,21

8,99 ± 0,24

Индекс резистентности RI (ИР)

0,704 ± 0,008

0,661 ± 0,009

0,618 ± 0,009

Индекс пульсации PI (ИП)

1,52 ± 0,48

1,34 ± 0,05

1,17 ± 0,06

Систоло-диастолическое отношение Ratio

3,61 ± 0,14

3,26 ± 0,14

2,84 ± 0,09

Время ускорения Тасс, мс

62,58 ±2,51

70,83 ± 1,93

72,21 ± 2,09

Центральная вена сетчатки (ЦВС) - важное для глаза анатомическое образова­ние образуется от слияния ретинальных вен, видна в составе зрительного нерва у заднего полюса глазного яблока рядом с ЦАС. прокрашивается в синий цвет с реги­страцией венозного кровотока (рис. 159).

Задние короткие цилиарные артерии (ЗКЦА) - несколько ветвей ГА, (числом до 12), расположенных вокруг зрительного нерва в непосредственной близости от него прободающие склеру, участвующие в кровоснабжении его диска.

Кнаружи от ЗКЦА с обеих сторон мож­но выделить задние длинные цилиарные артерии, отличающиеся несколько более высокими показателями скорости кровотока: в области экватора глазного яблока с некоторыми техническими труд­ностями - четыре вортикозные вены (по две с каждой стороны). В латеральном отделе орбиты легко визуализируют одну из крупных ветвей ГА - слезную артерию направляющуюся к слезной железе и де­лящуюся там, на более мелкие ветви.

С учетом спектральных характеристик кровотока артерии глаза и орбиты отно­сятся к сосудам условно периферического типа Кровоток в них моно- или бифазный, среднерезистентныи. с острыми систоли­ческими пиками, но с диастолической со­ставляющей в норме никогда не опуска­ется ниже изолинии (рис. 160 табл. 38). У лиц старше 50 лет отмечается некоторая сглаженность пиков из-за уменьшения эластичности сосудистой стенки

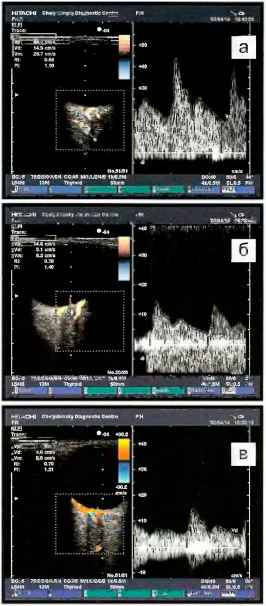

Рис. 160. Эхограмма таза в триплексном режиме с регистрацией спектрограммы кровотока по глазной артерии (а), центральной артерии сетчатки (б), зад­ней короткой цилиарной артерии (в).

Венозный спектр кровотока (в ВГВ и ЦВС) иногда приближен к линейной форме, а чаще - бифазный, за счет колебаний, связанных с сердечным циклом. СДСЧ в ЦВС обычно регистрируют совместно с артериальным кровотоком в ЦАС, но располагает­ся ниже изолинии Максимальная скорость достаточно вариабельна в среднем от 4 до 8 см/с в ЦВС и от 4 до 14 см/с в ВГВ (рис 161).

Рис. 161. Эхограмма глаза в триплексном режиме с регистрацией спектрограммы кровотока по верхней глазной вене (а) и центральной вене сетчатки (6).

Показатели гемодинамики в норме используют для сопоставления с анало­гичными параметрами у пациентов с разными сосудистыми, воспалительны­ми, неопластическими и др. заболеваниями органа зрения как в существую­щем, так и в новообразованном сосудистом русле.

Наибольшая информативность допплеровских методик выявлена при сле­дующих патологических процессах:

  • передней ишемической нейрооптикопатии;
  • гемодинамически значимом стенозе или окклюзии внутренней сонной ар­терии, вызывающих изменение направления кровотока в бассейне ГА (под­робно в главе 3);
  • спазме или окклюзии ЦАС;
  • тромбозе ЦВС, ВГВ и кавернозного синуса;
  • ретинопатии недоношенных;
  • псевдотуморозных поражениях глазного дна и орбиты;
  • опухолях глаза, его придаточного аппарата и глазницы;
  • отслойке сетчатки на фоне фиброзных изменений стекловидного тела и пролиферативной стадии диабетической ангиоретинопатии;
  • аневризме глазной артерии и варикозном расширении вен орбиты;
  • каротидно-кавернозном соустье [4].

Экстраорбитальные сосудистые заболевания, такие как атеросклероз со­судов и гипертоническая болезнь, вызывающие увеличение ригидности со­судистой стенки, приводят к уплощению и закруглению систолического пика допплерограммы, его отклонению, появлению дополнительного пика в систо­лу, выраженному спектральному расширению.

При окклюзии ВСА на шее (если она не закрывает устье ГА) по ГА реги­стрируют ретроградный кровоток, она становится как бы мостом, по которому реализуется путь коллатерального кровотока в мозг (подробно в главе 3).

При стенозе внутренней сонной артерии линейная скорость кровотока (ЛСК) снижается на стороне поражения как в ГА, так и в ее ветвях. На фоне глаукомы с повышенным внутриглазным давлением увеличивается периферическое со­судистое сопротивление в бассейне ЗКЦА и ЦАС, могут снижаться скорости в ГА. Снижение скоростей в ЦАС и ЗКЦА происходит при пролиферативной

стадии диабетической ангиоретинопатии. Выраженные отек ретробульбарной клетчатки и утолщение экстраокулярных мышц при аутоиммунной офтальмопатии могут вызвать затруднение оттока веноз­ной крови из орбиты и ЛСК в ВГВ ста­новится ниже нормы. Многие патологиче­ские состояния, развивающиеся в сосу­дах, непосредственно кровоснабжающих глаз, при несвоевременном лечении бы­стро приводят к потере зрения, и ранняя их диагностика достаточно актуальна. К этой группе можно отнести спазм или ок­клюзию ЦАС, тромбоз ЦВС и переднюю ишемическую нейрооптикопатию. При последнем состоянии в первые сутки за­болевания наблюдают обеднение или отсутствие сосудистого рисунка вокруг диска зрительного нерва из-за резкого снижения скоростных показателей в ЗКЦА. Попытки регистрации в них СДСЧ бывают не всегда успешными. На фоне лечения, обычно в течение первой недели, в бассейне данных артерий происходит реперфузия с восстановлением кровотока.

Спазм или окклюзия ЦАС проявляется отсутствием прокрашивания этого сосуда в области диска и ретробульбарной части зрительного нерва, сетчатка в перипапиллярной области отечна. При сохранении частичной проходимости артерии спектрограмма становится низкоамплитудной за счет снижения ЛСК.

Тромбоз ЦВС приводит к выраженному изменению внутриглазной гемоди­намики. Кровоток по вене не регистрируют или отмечают значительное умень­шение их скорости. Переполнение кровью венозного русла сетчатой оболочки вызывает увеличение сосудистого сопротивления в бассейне ЦАС, диастолическая составляющая кровотока по артерии выражена плохо или отсутствует, компенсаторно снижается скорость кровотока в ГА на стороне поражения. Гемодинамические изменения сопровождаются характерной картиной в В-режиме: проминируют отечный диск зрительного нерва и макулярная зона, утолща­ются внутренние оболочки глаза.

Тромбоз кавернозного синуса, иногда в сочетании с тромбозом ВГВ, вызы­вает увеличение диаметра данной вены, при картировании она не прокраши­вается, если движение крови в ней отсутствует, ЛСК не регистрируют. При про­ходимости части ВГВ кровоток может быть направлен в сторону лицевых вен, венозный тип спектра сохранен. В В-режиме отмечают отек ретробульбарной жировой клетчатки, расширение периневрального пространства в орбите и проминенция отечного диска зрительного нерва.

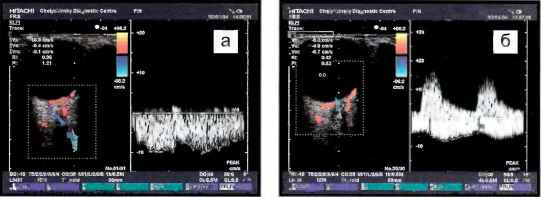

Рис. 162. Эхограмма глаза в режиме ЦДК. а) рас­ширенная верхняя глазная вена с ретроградным высокоскоростным кровотоком (желтые оттенки цвета) с турбулентными завихрениями (голубой цвет);

Выраженные гемодинамические изменения в глазу и орбите возникают при образовании каротидно-кавернозного соустья (ККС). С учетом того, что клас­сическая триада этого заболевания (экзофтальм, пульсация глазного яблока и дующий шум в области виска и глазницы на стороне поражения) отсутствует примерно у 25-30% больных, правильный диагноз в этой группе пациентов впервые устанавливают при ультразвуко­вом офтальмологическом исследовании с использованием допплеровских методик.

При проведении параллелей с кли­нической триадой ККС можно выделить классическую «ультразвуковую триаду» данного заболевания (рис. 162):

  • расширение, иногда очень значи­тельное, ВГВ, которая видна в В-режиме на достаточно большом протяжении как дополнительная изогнутая анэхогенная трубчатая структура;
  • ретроградный кровоток в ВГВ в режи­ме картирования (происходит смена цве­та с синих оттенков на красно-оранжево-желтые);
  • артериализация венозного кровотока в ВГВ (увеличиваются линейные скоро­сти, ретроградное направление кровото­ка, формируются острые систолические пики на допплерограмме).

Переполнение артериальной кровью венозного русла орбиты сказывается на гемодинамике в ретинальных сосудах и хориоидальном слое: нарушение веноз­ного оттока от внутриглазных структур приводит к значительному увеличению периферического сопротивления в бас­сейне ЦАС и несколько менее выра­жено в ЗКЦА. В ЦАС диастолическая скорость может снижаться вплоть до появления реверсивных потоков с реги­страцией трехфазной допплерограммы, в ЗКЦА RI приближается к единице. В-режим демонстрирует при этом отек ретробульбарной клетчатки, диска зри­тельного нерва, внутренних оболочек глаза, расширение периневрального пространства в орбите.

Дифференциально-диагностический характер допплерография имеет при выявлении на фоне выраженных помутнений в стекловидном теле и фиброзных тяжей отслоенной сетчатой и сосудистой оболочек, функциони­рующей артерии стекловидного тела у детей с Рубцовыми стадиями рети­нопатии недоношенных (рис. 163, 164).

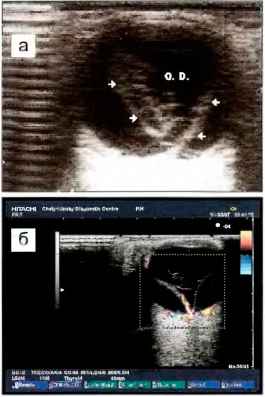

Рис. 163. Эхограмма глаза. Диагностика функцио­нирующей артерии стекловидного тела у ребенка в рубцовой стадии ретинопатии недоношенных:

а.        Фиксированные помутнения в стекловидном теле O.D. в В-режиме - ретролентальная фиброплазия (стрелки II) и грубый тяж, идущий от диска зри­тельного нерва в сторону переднего отрезка глаза (стрелки - -);

б.        В проекции упомянутого тяжа в режиме ЦДК регистрируется артериальный кровоток - признак наличия функционирующей артерии стекловидного тела (указана стрелкой).

В связи с тем, что воронкообразную отслойку сетчатки могут симулировать пленчатые структуры стекловидного тела V-образной формы, для ее подтверж­дения необходимо обнаружить в данной структуре ретинальный сосуд. Проще это сделать недалеко от места крепления сетчатой оболочки к диску зрительно­го нерва. Сигналы при картировании могут быть выражены слабо, прослеживаться на отдельных фрагментах сетчатки, когда в область сканирования попадает крупная ветвь ЦАС. ЛСК в ретинальных сосудах низкоамплитудный, скорости ниже, чем в ЦАС, иногда - в 2 раза.

В проекции пузыревидно отслоенной хориоидеи хорошо регистрируется арте­риальный кровоток, скорости превыша­ют таковые в ретинальных сосудах, при картировании прокрашивается большая часть «пузырей» (рис. 164).

У детей с ретинопатией недоношенных нередко обнаруживают грубый или слабо выраженный тяж, фиксированный одним из краев в области диска зрительного не­рва, другим - в области задней капсулы хрусталика и довольно часто встречающейся у таких детей ретролентальной фиброваскулярной ткани. При подобной ультразвуковой картине создается впечатление наличия Т-образной отслойки сетчатки. Однако режим картиро­вания позволяет увидеть обычно хорошо выраженный артериальный поток в проекции тяжа, скоростные характеристики которого часто гораздо выше, чем в ретинальных сосудах, сигналы кровотока более четкие (рис. 163).

Особое значение метод цветового дуплексного сканирования приобрета­ет при обследовании больных с подозрением на онкоофтальмопатологию. В детской онкоклинике выявление и оценка неоваскулярного русла позволяет проводить дифференциальную диагностику между ретинобластомой, туморо-подобными отложениями твердого экссудата в субретинальном пространстве и в слоях сетчатки при болезни Коатса, фиброваскулярными разрастаниями в стекловидном теле при рубцовых стадиях ретинопатии недоношенных.

Абсолютное большинство внутриглазных злокачественных новообразова­ний у детей представлено ретинобластомой. Цветовое дуплексное сканиро­вание позволяет обнаружить опухолевые сосуды в очаге даже при наличии массивных участков петрификации.

При рубцовых стадиях ретинопатии недоношенных развивающиеся фиброваскулярные структуры создают акустический эффект «плюс-ткани», но в отличие от ретинобластомы сигналы от кровотока по мелким сосудам в ее проекции достаточно слабые, кровоток зарегистрировать трудно из-за низкой скорости.

Рис. 164. Эхограмма глаза в режиме ЦДК. На фоне выраженных помутнений в стекловидном теле идентифицируется «целующаяся» отслойка сосудистой оболочки в виде двух пузырей.

Отложения твердого экссудата на глазном дне у детей с болезнью Коатса при ультразвуковом исследовании в В-режиме фактически идентичны ретино-бластоме. Правильный диагноз устанавливается по совокупности сонографических критериев, одним из которых является аваскулярность очагов, и реги­страция лишь ретинального сосуда на поверхности образования, сигналы от кровотока в котором чаще всего неустойчивы, вследствие чего кровоток зарегистрировать не удается.

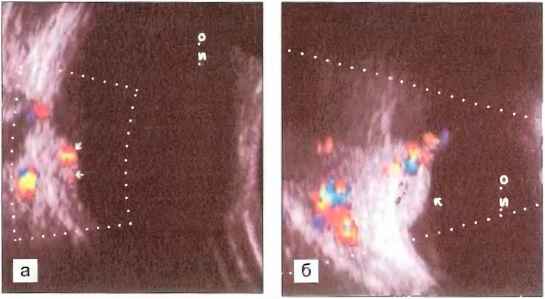

Рис. 165. Эхограмма глаза в режиме ЦДК. Дифференциальная диагностика внутриглазных опухолей и псевдотуморозных образований:

а.        Гемангиома хориоидеи OS (указана стрелками), в проекции которой регистрируется кровоток по новооб­разованным сосудам в режиме ЦДК;

б.        Опухолеподобный аваскулярный очаг OS (указан стрелкой) при псевдотуморозной фазе центральной инволюционной дистрофии сетчатки, кровоток регистрируется только по подлежащей хориоидее.

У взрослых наиболее актуальна диф­ференциация меланомы хориоидеи, со­ставляющей до 80% всех злокачествен­ных внутриглазных опухолей, от псевдо­туморозной фазы центральной инволюци­онной дистрофии сетчатки, субретинальных и субхориоидальных кровоизлияний, метастаза и гемангиомы сосудистой обо­лочки. Сочетание сонографических при­знаков, включая допплерографические, позволяет успешно справиться с этой за­дачей (рис. 165).

Рис. 166. Эхограмма глаза в триплексном режиме: меланома хориоидеи с измененным кровотоком (низкорезистентный, с венозной составляющей, ин­тенсивным заполнением спектра в области, близкой к базовой линии).

Для меланом хориоидеи характерно развитие преимущественно артериаль­ной сети в очаге, четко выделяют один или несколько питающих сосудов на пе­риферии образования, степень васкуляризации варьирует от скудной до очень выраженной. У разных пациентов меняется и характер распределения ново­образованных артерий в опухоли (рис. 166). В сосудах из-за несовершенства неопластического ангиогенеза отсутствуют некоторые компоненты стенки, в связи с чем на допплерограммах видно отклонение части параметров крово­тока от нормы.

По васкуляторным характеристикам метастазы хориоидеи, занимающие вто­рое место у взрослых среди злокачествен­ных внутриглазных новообразований, близки к меланомам, и диагноз ставится по совокупности ультразвуковых крите­риев. В метастатической опухоли гораздо реже выделяют крупный питающий арте­риальный сосуд, степень васкуляризации обычно умеренная, преобладает диффуз­ный, мультицентричный тип роста.

Гемангиомы хориоидеи с течением времени приобретают развитую сосуди­стую сеть (рис. 167 а, б в) с признаками артерио-венозного шунтирования в ангио-русле и высокой эхогенности в В-режиме.

Опухолеподобные проминирующие очаги на глазном дне, возникающие при субретинальных и субхориоидальных кровоизлияниях, псевдотуморозной фазе центральной инволюционной дистрофии сетчатки и др в режиме картирования аваскулярны, что в сочетании с иными параметрами позволяет провести дифференциальную диагностику в онкоклинике

При точно установленном диагнозе внутриглазной опухоли допплерографические характеристики (степень и характер неоваскуляризации, показатели гемодинамики в опухолевых сосудах) являются важным критерием успешности проводимого органосохранного лечений. Наряду с уменьшением объема новооб­разования в качестве положительных кри­териев рассматриваются запустевание сосудистого русла в нем, снижение ЛCK, повышение резистентности в бассейне опухоли, что расценивали как обструкцию сосудов вследствие постлучевых некро­тических изменений в очаге воздействия полихимиотерапии, лазерной деструкции и пр. [4].

ЦДС помогает в дифференциальной диагностике объемных образований ор­биты и придаточного аппарата глаза, так как ряд патологических состояний, такие как дакриоаденит, воспалительная гранулема, гематома и пр., в В-режиме трудно отличить от неопластического процесса.

Рис 167, Эхсграмма глаза в режиме ЦДК. Меланома хориоидеи

а.        Мапанома О S. (указана стрелкой), на поверх­ности которой визуализируется крупный питающий, (взбирающийся», сосуд,

б.        Меланома O.D. (указана стрелкой), гиперваскулярный вариант;

в.        Меланома O.S., умеренноваскулярный вариант; стрелками указаны сосуды врастающие в опухоль от периферии к центру очага.

В то же время характер васкуляризации опухолей помогает определить их видовую принадлежность. Так, нейрогенные опухоли - глиома и менингиома - имеют разную степень кровос­набжения (в менингиоме сосудистая сеть хорошо развита). В лимфосаркоме небольших размеров, локализующейся в области конъюнктивы век - глазного яблока сосуды единичны, видны у поверхности очагов. В отдельных случаях у взрослых в гемангиомах, расположенных ретробульбарно, на фоне каверн также регистрируют немногочисленные сигналы. В то же время у детей сме­шанные гемангиомы в области век и рабдомиосаркомы имеют хорошо разви­тую сосудистую сеть.

Таким образом, в настоящее время определенный круг патологических со­стояний глаза, его придаточного аппарата и орбиты требует обязательного ис­пользования всего арсенала допплеровских методик для осуществления свое­временной и правильной диагностики, от которой нередко зависит не только качество жизни больного с сохраненным зрением, но и сама жизнь. В ряде случаев допплерография в сочетании с В-сканированием помогает избежать более дорогостоящих, иногда - инвазивных вмешательств, таких как рентге­новские ангиография и КТ, МРТ, а при некоторых заболеваниях превосходят их по информативности.


ГЛАВА 12



ЦВЕТОВАЯ ДОППЛЕРОВСКАЯ СОНОГРАФИЯ В ДИАГНОСТИКЕ РАКА МОЛОЧНОЙ ЖЕЛЕЗЫ



При профилактических осмотрах женщин в среднем выявляют 15,4% боль­ных раком молочных желез (МЖ). Наблюдается рост числа больных с впервые выявленной IV стадией рака МЖ (в 1995 году - 12,4%, в 1996 году - 12,6%, в 1998 году - 12,9%). В 1998 году в России удельный вес больных злокачествен­ными новообразованиями, выявленных уже при наличии отдаленных метаста­зов, составил 25% [1]. При этом основной прирост заболеваемости раком МЖ прослеживается у женщин в возрасте свыше 40-45 лет [2].

Необходимость проведения органосохраняющих, функционально-щадя­щих и реконструктивно-пластических операций при комбинированном лечении больных раком МЖ ужесточило требования к точности диагностики опухолей.

Первые оригинальные исследования МЖ с помощью сонографии прове­дены J.J. Wild [3]. Авторы использовали ультразвуковые диагностические приборы, работающие в одномерном режиме (А-режим). В последующем J.J. Wild и J.M. Reid в 1952 г., используя аппаратуру с двухмерным бистабильным изображением (В-режим) и сложное сканирование, впервые провели дифференциальную диагностику кисты и тканевого (солидного) образования МЖ [3]. Для улучшения качества изображения такого класса приборов иссле­дователи применяли дополнительные приспособления в виде водных резерву­аров (иммерсионное сканирование), водных или гелевых насадок на датчик.

По данным A.I. Mushlin [3], до середины 70-х годов новообразования МЖ диаметром до 1 см при ультразвуковом исследовании (УЗИ) выявляли всего лишь в 8% случаев, тогда как маммография (МГ) позволяла обнаружить опу­холи того же размера в 63% случаев.

60-70-е годы характеризовались качественным скачком в развитии уль­тразвуковой диагностической аппаратуры, в связи с внедрением серошкального сканирования. Возросло качество получаемого изображения. G. Kossoff в 1977 году подробно описал ультразвуковую семиотику послойного строе­ния тканей МЖ: кожи, подкожно-жировой клетчатки, соединительнотканных связок Купера, железистой ткани с протоками [3, 4]. Т. Kobayashi в 1975 году одним из первых подробно описал диагностические критерии опухолей МЖ, основанные на характеристике дорсального эхо. Было описано, что некото­рые нормальные структуры могут при ультразвуковой картине симулировать узлы, например, пересечения связок, дольки жировой ткани, подчеркнутые куперовскими связками [3, 5].

В конце 80-х годов в связи с бурным развитием ультразвуковой диагности­ческой техники значительно возрастают возможности эхографии в диагностике заболеваний МЖ. С появлением датчиков 5-10 МГц улучшилась чувствитель­ность метода. Использование широкополосных датчиков с изменяемым фо­кусным расстоянием для выявления патологии МЖ увеличило специфичность и точность исследования. Оценка выполнения исследования на разной аппа­ратуре различными датчиками показала наличие корреляции между разреша­ющей способностью метода, чувствительностью УЗИ и ценой прибора [3, 5].

Патологическую опухолевую васкуляризацию с целью выявления злокаче­ственных узлов в МЖ у женщин, по данным Wells et al. [3], стали успешно диагностировать с середины 70-х годов. В последующих работах состояние сосудистого русла МЖ изучали с помощью дуплексного и триплексного скани­рования [7]. При этом появились попытки использовать показатели линейной скорости кровотока (ЛСК) как фактор прогноза течения рака. Высокую степень васкуляризации, выявляемую при раке МЖ, исследователи ассоциируют с процессом малигнизации и степенью его распространения, что очень важно для определения объема оперативного лечения [8, 9].

Использование ультразвукового исследования как метода, дополняющего данные МГ в выявлении рака МЖ, с конца 80-х годов стало меняться на мне­ние, что УЗИ - обязательное дополнение к МГ и клиническому осмотру. При выявлении узла в МЖ клинически и при ультразвуковой картине рака показана пункция, и только при сомнительном заключении УЗИ рекомендовано прове­дение МГ [10, 11]. По мнению А.В. Дорофеева [11] УЗИ позволяет провести дифференциальный диагноз при наличии воспалительного процесса, и явля­ется методом выбора у больных с отечно-инфильтративным раком МЖ.

По мнению большинства специалистов в настоящее время еще нет таких ультразвуковых критериев, которые бы позволяли во всех случаях без сомне­ния определять природу процесса. На практике имеют место осложненные случаи: нагноение кист с утолщением капсулы и неоднородным внутренним содержимым, нарушение питания в фиброаденоме с появлением внутри опу­холи жидкостных полостей или кальцинатов и др. В этих ситуациях исключить злокачественный процесс по данным УЗИ затруднительно. Кроме того, злока­чественные опухоли небольших размеров могут иметь ряд признаков добро­качественного образования. В настоящее время УЗИ занимает ведущее мест среди неионизирующих методов в диагностике заболеваний МЖ.

В настоящее время чувствительность УЗИ в выявлении разных заболе­ваний МЖ колеблется от 69 до 100% при специфичности от 86% до 100% и точности от 75% до 100% [12-16]. Причем, по данным С. Cressa et al. [17], чувствительность УЗИ возрастает при исследовании пальпируемых узлов до 97% (при осмотре непальпируемых чувствительность метода не превышает 69%). А для непальпируемых малых раков точность не превышает 25-89%, при чувствительности - 56%, а специфичности - 55% [18-27]. В зависимости от стадии заболевания (и размера узла) чувствительность УЗИ в выявлении рака МЖ колеблется от стадии заболевания и размера узла от 54% до 90%.

Чувствительность УЗИ в диагностике разных форм рака молочной железы зависит от гистологической структуры образования и составляет от 25-68% при инвазивно-дольковом раке при узле размером менее 1 см, до 100% при скирре и солидном раке узла такого же размера [27-29].

По эмбриогенезу молочная железа тесно связана с потовыми железами.

Анатомически МЖ представляют сложный альвеолярно-трубчатый орган, со­стоящий из 15-24 долей. Каждая доля имеет конусовидную форму с вершиной у соска, окружена рыхлой соединительной тканью и небольшим количеством жировой клетчатки, которая тесно охватывает ткань железы и частично про­никает между дольками. Все выводные протоки одной железистой доли соеди­няются в млечный ход, который оканчивается на верхушке соска. Количество протоков может быть от 12 до 20 В молочных железах существует два вида соединительной ткани - опорная (к ней относят и поддерживающие связки Ку­пера) и ложевая, или мантильная [30].

Морфофункциональной единицей МЖ являются альвеолы, величина кото­рых изменяется в зависимости от гормональной фазы. У основания каждой альвеолы находится сеть миоэпителиальных клеток, способных к сокращению. Альвеолы, сужаясь, переходят в тонкий проток. 150-200 альвеол объединены в дольки с общим протоком более крупного диаметра Дольки, в свою очередь, объединены в доли с еще более широкими протоками.

В репродуктивном периоде МЖ достигают полного расцвета. При бере­менности и лактации уровень развития паренхимы железы превосходит уровень развития у девушек и нерожавших женщин в 50 раз рожавших жен­щин - в 9 раз [30],

В менопаузе происходит угасание функции яичников. В молочных желе­зах увеличивается количество жировой ткани, уменьшается количество тубулярных долек, вокруг протоков появляются бессосудистые зоны. В возрасте 60-70 лет наиболее типичной структурой МЖ являются островки фиброзной ткани с протоками, расположенные в жировой клетчатке. Одиночно лежащие протоки находятся в спавшемся состоянии. Дольки мелкие, внутридольковая строма плотная, грубоволокнистая, бедная сосудами и клетками.

Кровоснабжение МЖ происходит в основном из трех источников: внутренней грудной артерии (ветвь подключичной артерии), боковой грудной артерии (ветвь подключичной артерии), межреберных артерий числом от 3 до 7 (рис. 168).

Выявлено, что у молодых женщин интенсивность регистрируемых допплеровских сигналов становится более значительной в период овуляции, описа­на разница в сосудистом рисунке МЖ у женщин в пре- и постменопаузе. Но, несмотря на большое индивидуальное разнообразие сосудистого рисунка, он почти всегда симметричен в обеих МЖ.

Исследование собственно МЖ проводят в положении пациентки лежа на спине, на правом и на левом боку, сидя. Для лучшего осмотра его осуществля­ют в положении пациента с отведенной рукой, исследуя состояние МЖ и затем осматривают правую подмышечную область (для исключения патологии в до­бавочной дольке) Далее переходят к исследованию контрлатеральной МЖ и подмышечной области.

Начинают осмотр МЖ с исследования на границе верхних квадрантов, за­тем по часовой стрелке осматривают всю железу меняя положение датчика, и заканчивают осмотр снова на границе верхних квадрантов. Исследование проводят полипозиционно и полипроекционно, начиная с периферических от­делов, далее перемещая датчик к ареоле. В заключение осмотра исследуют область ареолы.

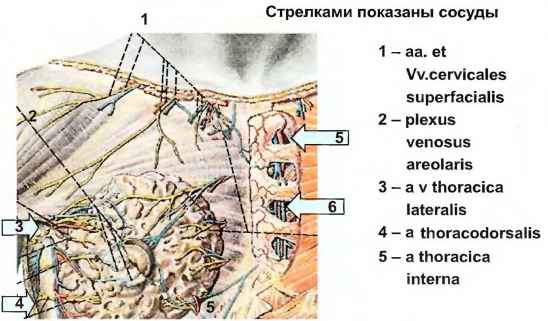

Рис. 168. Схема артерий, кровоснабжающих молочную железу.

Оценивают состояние стромы, железистых структур, распределение жиро­вой клетчатки, степень инволютивных процессов, состояние млечных прото­ков, связок Купера, изменений кожи и подкожной клетчатки, других патологи­ческих изменений или образований в строме МЖ, области ретромаммарного пространства.

При выявлении патологических изменений, таких как узловые образования или диффузные изменения ткани, описывают выявленные структуры. Сначала при исследовании патологического очага устанавливают его точную локализа­цию. Затем перпендикулярными, поперечными и косыми срезами при различ­ных наклонах датчика изучают размеры, форму, контуры, капсулу и структуру, наличие акустических теней или усиления от боковых и дистальных структур, тяжей инфильтрации, соотношение с окружающими тканями. При оценке раз­мера производят измерение максимальной длины, ширины и толщины обра­зования. Стандартное исследование дополняют компрессионными пробами (при дозированной компрессии МЖ описывают изменение формы и размера структур).

Критериями оценки патологических изменений при УЗИ МЖ являются:

  • изменения структуры собственно железистой ткани железы (или участка железы), жировой ткани, кожи, других структур с вовлечением МЖ;
  • число образований;
  • максимальные длина, ширина и толщина каждого образования;
  • форма образования: округлая, овальная, неправильная;
  • контуры образования: четкие, нечеткие (размытые); ровные, неровные (бугристые);
  • внутренняя структура опухоли (анэхогенная, гипоэхогенная, гиперэхогенная, однородная неоднородная солидная, с жидкостными включениями, либо кистозная с солидными включениями; тяжистая, другая);
  • наличие дистальных или боковых теней, ослабления или усиления эхо- сигнала за образованием;
  • наличие инфильтрации, ее локализация направление, множественность, характер (диффузная - инфильтрация всей стромы МЖ; очаговая - окружаю­щая образование);
  • состояние внутриорганной лимфатической системы МЖ (лимфатические щели расширены, не расширены, изменены диффузно в каком-либо квадранте)"
  • состояние протоков (их диаметр в области ареолы наличие инфильтра­ции по ходу протоков)
  • соотношение опухоли с кожей, подкожной клетчаткой, с фасциями мыш­цами, костными структурами и вовлечение их в опухолевый процесс утолще­ние кожи (изменение ее структуры).

Далее изучают сосудистый рисунок в опухоли и вокруг нее в контрлате­ральной МЖ. Производят оценку сосудистого рисунка собственно в узле и во­круг него сравнивают в симметричных участках обеих желез и разных квад­рантах одной МЖ.

При изучении сосудистого рисунка непосредственно узла выделены следу­ющие варианты ультразвуковой картины.

1. В узле и вокруг него сосуды не определяются

2. Выявляются сосуды вокруг узла.

3. Выявляются сосуды в узле

4. Наличие сосудов вокруг узла и внутри него.

При осмотре участка ткани при ЦДС оценивают следующие параметры: сосудистый рисунок (прямолинейность хода извитость сосуда, его диаметр), состояние просвета сосуда, проходимость сосуда, состояние периваскулярных структур.

При ЦДС локацию кровотока проводят в нескольких участках изучаемой структуры. Исследование обычно начинают с оценки величины и направления кровотока

Проведение количественного анализа спектра допплеровского сдвига ча­стот (допплерограмма) позволяет рассчитать две основные группы показате­лей: абсолютные и относительные. К абсолютным параметрам относят макси­мальную (пульсовую) скорость в систолу (МСС), минимальную диастолическую скорость (МДС) Относительными являлись два индекса: индекс резистентно­сти (ИР), индекс пульсации (ИП) В узле показатели кровотока измеряют не ме­нее чем в 3-5 сосудах. Изучают форму допплерограммы (подробно глава 3)

В протоколе учитывают три формы заключения доброкачественное обра­зование злокачественное образование, неоднозначное заключение (когда по ультразвуковой картине невозможно дать определенное заключение и нужно провести дифференциальный диагноз между доброкачественным и злокаче­ственным образованием, в этом случае в заключении указывают диагностиче­ский ряд возможных заболеваний).

ЦДС позволяет в реальном времени визуализировать в норме кожу как структуру повышенной эхогенности, подкожную и премаммарную жировую.

Рис. 169. Инволютивные изменения молочной же­лезы у пациентки 50 лет. Связки Купера (1), позади которых видна акустическая тень (2).

ткань; железистые дольки; грудную фас­цию; связки Купера, как гиперэхогенные структуры, позади которых может опреде­ляться акустическая тень (рис. 169). При этом протоки видны как линейные струк­туры с гипо- или анэхогенным внутрен­ним эхосигналом. Стенка протока видна как линейная гиперэхогенная структура, а просвет в норме не достигает 2 мм. Жи­ровая клетчатка локализована в большей степени подкожно и по периферии органа. Изображение железистой ткани выглядит равномерно гетерогенным с округлыми гипоэхогенными структурами и гиперэхогенной стромой.

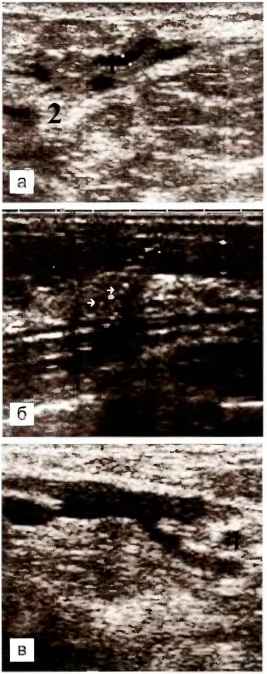

Рис. 170 а, б, в, Фиброзно-кистозная мастопатия.

а.        Изменения структуры железы: локальное расши­рение протоков (1) на фоне участка фиброза (2).

б.        Микрокальцинаты показаны стрелками.

в.         Расширенные и извитые протоки (1).

Сосуды имеют вид линейных (в про­дольной плоскости) и овальных или окру­глых (при поперечном сканировании) анэхогенных образований. Диаметр ар­терий в МЖ не превышает 2 мм. По на­шим данным при исследовании показате­лей кровотока в триплексном режиме мы считаем, что в железистой ткани МСС в норме составляет 13 см/с, МДС - 6 см/с, ИП - 1,20 и ИР - 0,59 [24, 31].

Нарушение сложных гормональных взаимоотношений изменяет течение ци­клических процессов в организме, что ведет к возникновению заболеваний, морфологическим субстратом которых яв­ляется пролиферация эпителия альвеол и протоков, именуемых мастопатией. Ма­стопатией обозначают группу дисгормональных доброкачественных заболеваний МЖ, характеризующихся гиперплазией ее ткани. По гистологической классификации ВОЗ (1984) мастопатию (дисплазию) опре­деляют как фиброзно-кистозную болезнь, характеризуемую широким спектром пролиферативных и регрессивных изменений тканей МЖ с ненормальным соотношени­ем эпителиального и соединительно-тканного компонентов [2, 30, 31].

В целом, при фиброзно-кистозной ма­стопатии (ФКМ) эхоструктура МЖ (или ее участка) гетерогенная (рис.170 а, б, в). Фиброзная ткань представлена гиперэхогенными гетерогенными структурами, создающими неравномерную тяжистость, в 17% при УЗИ видны микрокальцинаты [24] (рис. 170 б). Преимущественная ло­кализация фиброзных изменений (у 66% больных) - наружные отделы молочной железы.

У части больных ФКМ при УЗИ отмече­ны локальное, иногда кистозное, расши­рение протоков, ветвистость и извитость их (рис. 170 в).

Для строения МЖ женщин среднего возраста характерно увеличение в строме жировой клетчатки не только по перифе­рии, но и между железистыми структура­ми. Соединительная ткань, окружающая жировую дольку, с возрастом утолща­ется и уплотняется после пункции.

Рис. 171. Сосуды в участке мастопатии.

Рис. 172 а, б. Папиллярная киста (++) (а) до и (б)

Толщина сосочкового эпителия до­стигает 7 мм (1).

При проведении ЦДС в участке мастопатии отсутствуют признаки усиле­ния или ослабления сосудистого рисун­ка, не выявляются участки локальной дилатации сосуда (рис. 171). При доп­плерографии сосудов в участке масто­патии МСС составляет в среднем 19 ± 1 см/с, МДС - 7 ± 4 см/с; ИП - 1,2 ± 0,38 и ИР - 0,65 ± 0,1 [24].

Повышение МСС и концентрация со­судов в зоне узловой мастопатии служит признаком усиления пролиферативных процессов. Н.И. Рожкова с соавт. [32] счи­тает, что при фиброзе чаще (72 % наблю­дений) встречается пилообразная форма кривой.

Кисты при УЗИ имеют характерную ультразвуковую картину: чаще оваль­ную или округлую форму, гомогенную анэхогенную (реже гипоэхогенную) структуру с выраженным дистальным усилением и боковыми тенями, хо­рошо определяемую гиперэхогенную капсулу (рис. 172 а). Полость кист мо­жет быть однокамерной или делить­ся перегородками на несколько камер. Многокамерные кисты бывают непра­вильной формы. При дозированной ком­прессии форма кисты меняется - упло­щается.

Изнутри кисты могут быть выстланы уплощенным кубическим эпителием (про­стые кисты), эпителием с сосочковыми разрастаниями (папиллярные кисты) или эпителием с комплексами атипических клеток (кисты с атипией эпители­альной выстилки) (рис. 172 б, в). При УЗИ хорошо видны папиллярные разрас­тания на стенках кисты.

После пункции и неполного удаления содержимого форма кисты становится овальной или щелевидной, при этом остается дистальное усиление и анэхогенное гомогенное либо гетерогенное содержимое (за счет кровоизлияния или пузырьков газа) (рис. 172, 173 а, б). Васкуляризация собственно кисты может быть выявлена при выраженном утолщении стенки кисты и в сосочковом эпи­телии. Но, в отличие от рака МЖ, сосуды видны только в сосочковом эпителии, при четкой визуализации капсулы образования.

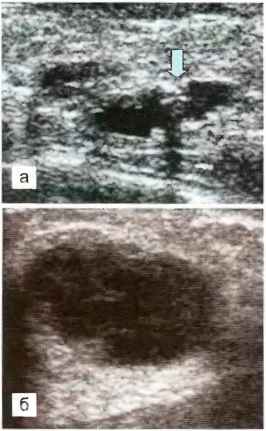

Рис. 173 а, б, Кисты после пункции, а. Пузырек газа после пункции (показан стрелкой), б. Кровоизлия­ние в кисту (содержимое представлено сгустками крови).

Сосудистый рисунок вокруг кист МЖ характеризуется наличием сосудов по краю образования, чаще прилежащих локально, реже видны огибающие сосуды, которые расположены над кистой. Сосуды подходят к кисте под острым углом. Показатели кровотока в сосудах вокруг кист соответствуют данным, получае­мым в участке узловой мастопатии. Извитые и ветвистые сосуды отсутствуют.

При мастите в В-режиме на фоне оте­ка выявляют гипоэхогенную структуру с нечеткими (размытыми) контурами и не­правильной (иногда звездчатой) формой (рис. 174 а, б, в). Ориентация очагов чаще вертикальная (рис. 174 а, б), отме­чают утолщение кожи до 0,5 - 0,9 см [11]. Вокруг очага воспаления выявляют неко­торое усиление сосудистого рисунка при ЦДС, артериовенозные шунты не видны. Выявляют радиальную направленность сосудов, в участке собственно некро­за кровоток не определяют. Дилатации артерий на отдельных отрезках сосуда не наблюдают. По нашим данным, пока­затели кровотока вокруг очага гнойного воспаления составляют: МСС - от 8 до 35 см/с (в среднем 20 ± 7 см/с): МДС - от 3 до 12 см/с (в среднем 7 ± 3 см/с), ИР - от 0,4 до 0,81 (в среднем 0,67 ± 0,09), ИП - от 0,48 до 1,51 (в среднем 1,26 ± 0,4) [24].

При осмотре больных в процессе лече­ния отмечено изменение васкуляризации и параметров при триплексном сканиро­вании. Расширенные сосуды не опреде­ляются. Сосудистый рисунок возвращает­ся к нормальной картине.

Выявление усиленного сосудистого рисунка в молочной железе при мастите может привести к ложноположительной диагностике рака.

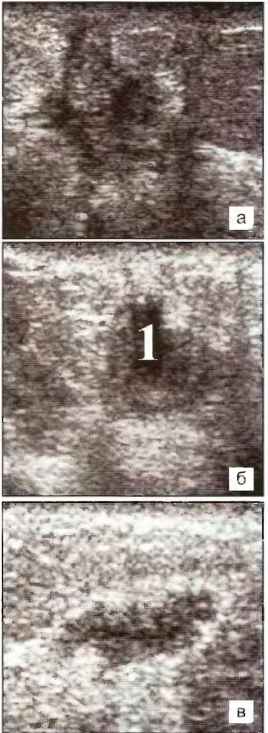

Рис. 174 а, б, в. Мастит. Очаги некроза (1) и утол­щение кожи (2).

Фиброаденома имеет достаточно ха­рактерную ультразвуковую картину. Эта опухоль чаще представлена образовани­ем с четкими ровными либо волнистыми контурами, гомогенной мелкозернистой изоэхогенной или гипоэхогенной струк­турой, имеющей усиление эхосигнала за образованием и узкие симметричные боковые тени. Форма её чаще овальная или округлая, могут встречаться участки обызвествления или анэхогенные зоны (рис. 175 а, б, в). Нередко выявляют фи­броаденомы, состоящие из нескольких сливающихся структур (долей) круглой или овоидной формы с горизонтальной ориентацией (рис. 175 а). В 62-70 % слу­чаев выявляют наличие двух латераль­ных акустических теней [16, 33].

Сосудистый рисунок вокруг фиброа­деномы практически не изменен и соот­ветствует аналогичному участку контра­латеральной железы. Хотя мы согласны с M M. McNicholas et al [34] что при круп­ных доброкачественных узлах отмечено усиление сосудистого рисунка вокруг узла (особенно по передней поверхно­сти крупного узла, что больше связано с оттеснением сосудов). Сосуды в самой фиброаденоме чаще отсутствуют. Осо­бенно это характерно для мелких узлов размером до 1,5 см. При локации артерий в режиме ЦДК вокруг фиброаденомы они имеют линейную направленность, локаль­ное увеличение просвета сосуда не выяв­ляется (ни вокруг опухоли, ни внутри нее). По нашим данным, показатели кровотока в фиброаденоме составили в среднем: МСС - 20 см/с ± 16 (от 8 до 55 см/с), МДС - 6 см/с ± 4 (от 2 до 18 см/с), ИР - 0,63 ± 0,05 (от 0,46 до 0,91), ИП - 1,21 ± 0,38 (от 0,8 до 1,62) [24].

Предложенные методы подсчета цветовых пикселей трудоемки и нена­дежны в практической работе, т. к. они основаны на субъективности исследо­вателя, а также во многом зависят от качества используемой аппаратуры, поэтому мы не считаем целесообраз­ным использовать эту методику для дифференциальной диагностики в определении злокачественности опухо­ли. Существует зависимость между на­личием сосудов в узле, их количеством и размером узла [35].

Диагноз цистосаркомы филлоидной, встречается в 0,3-1 % всех ново­образований в МЖ, и чувствительность УЗИ в выявлении листовидной опухоли составляет 75 % [29, 36].

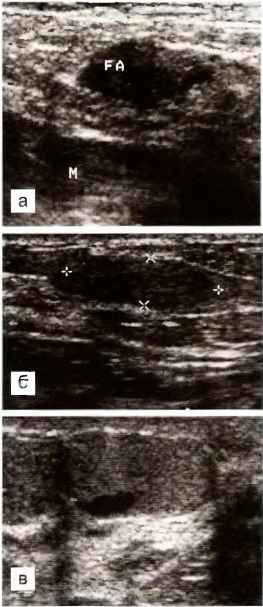

Рис.175 а, б, в. Фиброаденома молочной железы

а.        FA- фиброаденома дольчатого строения, М - мыш­ца, С - ребро

б.        Фиброаденома (++), дистальное усиление и боко­вые тени отсутствуют.

в.        Фиброаденома с дистальным усилением и гете­рогенной структурой. 1 - жидкостной участок

Ультразвуковая картина листовидной опухоли близка к картине фиброаде­номы молочной железы. Однако для листовидной опухоли более характерно наличие четкого ровного контура, боковых симметричных теней, гомогенной гипоэхогенной внутренней структуры. Гетероген­ную внутреннюю структуру опухоли выяв­ляют при наличии очагов некроза, чаще в крупных узлах (рис. 176 а, б). Патогномоничные ультразвуковые критерии цистосаркомы филлоидной не описаны, тем не менее, Г.П. Корженкова [37] считает, что листовидная опухоль чаще представлена гипоэхогенным образованием со щелевидными и кистевидными полостями, позади филлоидной фиброаденомы чаще выяв­ляют дорсальное усиление эхосигнала

При ЦДС сосуды вокруг узла добро­качественной опухоли имеют неизменный диаметр и входят в узел опухоли под острым углом.

По нашим данным, в филлоидной опу­холи значения МСС колеблются от 5 до 42 см/с (в среднем составляя 21 см/с), МДС - от 2 до 18 см/с. (в среднем - 6 см/с), ИП - от 0,54 до 1,55 (в среднем - 1,25), а ИР - от 0,44 до 0,85 (в среднем - 0 66). При саркоме отмечено увеличение показа­телей скорости кровотока, при небольшом снижении значений индексов [24, 33]

Ультразвуковая картина рака МЖ ва­риабельна, что не позволяет привести усредненный портрет опухоли и ведет к появлению диагностических ошибок Контур узла может быть как четким, так и нечетким, часто - неровным (рис. 177 178). Форма узлов чаще неправильная, структура обычно солидная, гетерогенная (иногда гомогенная) с дорсальным ослаблением (редко - усилением) эхосигнала, несимметричными боковыми тенями. Эхогенность злокачественной опухоли в подавляющем большинстве низкая или смешанная, реже-изоэхогенная. Иногда выявляют мелкие гиперэхогенные включения участки фиброза, калыдинаты (рис. 177 в). Однако наблюдают узлы с четким контуром (рис 177 б, г) и дистальным усилением эхосигнала (рис 177 б)

В узлах опухоли с выраженным соединительнотканным компонентом на­блюдают ослабление дистального эхосигнала, дистальную акустическую тень (рис.177 б) Преобладание соединительнотканного компонента (более 75%) приводит к затуханию ультразвуковых волн [38] Встречаются первично-мно­жественные опухоли, поэтому при выявлении патологии проводят вниматель­ное исследование обеих МЖ (рис. 177 г)

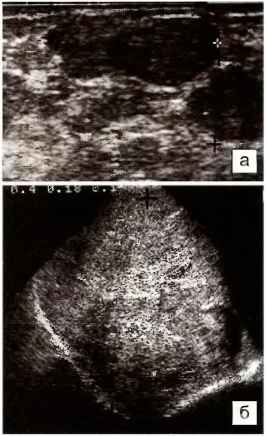

Рис. 176 а, б Листовидная фиброаденома

а.        - два узла (++),

б.        - гигантская опухоль (++) занимающая всю желе­зу, с участками некроза

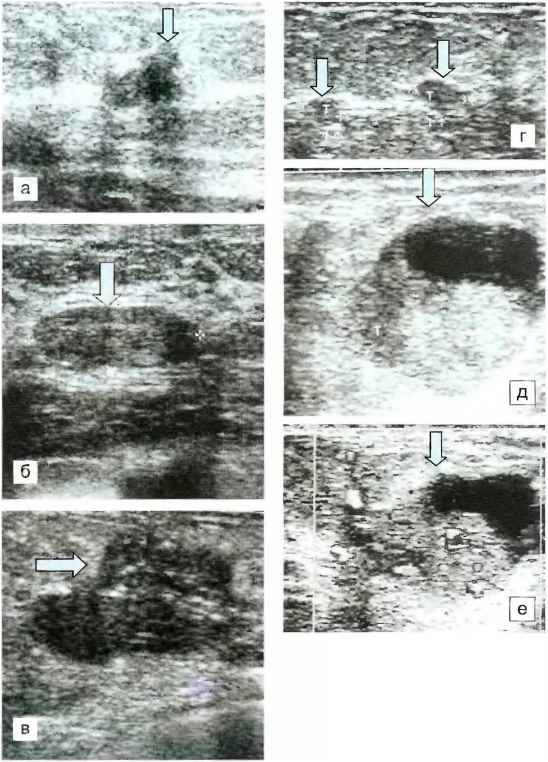

Рис.177 а, б, в, г, д, е. Рак МЖ (узел показан стрел­кой).

а - звездчатый узел размером 12 мм с дистальной акустической тенью; б - солидно-альвеоляный рак МЖ, узел с четким ровным контуром и дистальным усилением эхосигнала; в - узел гетерогенной структуры с гиперэхогенными включениями - микро-кальцинатами; г - первично-множественная форма рака МЖ. Узлы 0,4 и 0,6 см; д - гетерогенный солидно-кистозный узел; е - усиление сосудистого рисун­ка в солидной части опухоли.

Известно, что в злокачественном новообразовании формируется собственная сосудистая сеть. Корреляции между уровнем (плотностью) ангиогенеза и ин­тенсивностью эхосигнала при ЦДС выяв­лено не было [8, 39, 40]. С. Peters Engl et al. [39] доказали, что триплексное скани­рование позволяет оценить только макро- васкуляризацию (артериолы) в опухоли. Многие авторы считают [7, 8, 41, 42, 43], что изменения в кровоснабжении опухоли зависят от ее злокачественного роста и биологического поведения, хотя в отдель­ных случаях наблюдают отсутствие сосу­дистого рисунка в узле. Имеется корреля­ция между васкуляризацией опухоли и ее размером.

Гистологические исследования, прове­денные W.J. Lee et al. [8, 43], показали, что выявление допплеровского сигнала корре­лирует с неправильной (нерегулярной) неоваскуляризацией, пенетрирующей узел с периферии, состоящей из тонкостенных сосудов и большого количества артериовенозных шунтов (рис. 177 д, е; 178 а, б, в).

Вокруг узла злокачественной опухоли, по сравнению с контралатеральной стороной, выявляется зона гиперваскуляризации у 98% больных раком МЖ, иногда расширены вены, чаще по передней поверхности узла. Для рака МЖ патогномонично выявление сосудов, направляющихся радиально к узловому образованию, причем эти сосуды подходят к опухоли под углом, близким к пря­мому (рис. 177 б).

В 87-94% злокачественных узлов отчетливо прослеживают атипичный со­судистый рисунок, который характеризуется неравномерностью диаметра, чередование узких и широких участков сосуда, хаотичным расположением, большим количеством анастомозов и артерио-венозных шунтов (рис. 176 е; 177 а, в).

Использование ультразвуковой ангиографии с применением контрастных веществ позволяет значительно улучшить визуализацию сосудистого рисунка изучаемой области.

Диагностическая ценность ЦДС в выявлении рака МЖ, по данным литера­туры, составляет от 78 до 100% при чувствительности от 71 до 100% и зависит от чувствительности прибора, значений выбранных показателей, размера и формы опухоли [13, 24, 25, 27, 38].

Было выявлено, что во вновь образованных сосудах злокачественной опухоли отмечают высокие значения МСС, в среднем равные либо превы­шающие 0,27 м/с, при чувствительности данного показателя для рака мо­лочной железы - 82%, а специфичности - 81%. W. Teh, A.R.M. Wilson [10] считают типичной для злокачественного новообразования колебания МСС от 5 до 34 см/с, ИП - более 1,5 и ИР - более 0,7. A. Hollerweger et al. [44] до­казали, что ИР более или равный 0,80 является показателем злокачествен­ности с высокой специфичностью (96%) и низкой чувствительностью (55%), а различие значений ИР более или равное 0,20 среди сосудов одной опухоли является показателем злокачественности с очень высокой специфичностью (97%), но низкой чувствительностью (39%). При высоком ИП (более 1.5) чув­ствительность в выявлении рака молочной железы составляет 95%.

Отмечено, что чем больше размер опухоли, тем выше выявляемые в нем скорости кровотока, так в узле размером до 2 см МСС, по нашим данным, со­ставляет в среднем 24 см/с, а в опухоли более 5 см - 40 см/с [24].

Оценка ИР и ИП позволяет предположить степень злокачественности опу­холи. У больных с опухолью II и III степени злокачественности, значения ИР колеблются в пределах 0,76 ± 0,13 и 0,84 ±0,15 соответственно, а ИП - 1,65 ± 0,26 и 1,98 ± 0,21. Наиболее отчетливо этот признак проявляется в небольших (до 2 см) опухолях. Таким образом, при выявлении высоких значений ИП и ИР можно предположить, что опухоль будет иметь большую степень злокаче­ственности.

Использование ЦДС позволяет уточнить число узлов при многофокусном поражении, а выявление локального хорошо васкуляризированного участка позволяет заподозрить наличие мелкого изоэхогенного узла (рис. 176 г, 177 в). Изменение диаметра сосуда вокруг узла, неравномерность диаметра сосуда, утолщение стенки сосуда и появление вокруг него гипоэхогенных структур по­зволяет предполагать наличие инфильтрации по ходу сосудов. Чувствитель­ность триплексного сканирования в выявлении распространения опухолевого процесса по ходу сосудов невысока и составляет 55,6% (при этом ложноположительных заключений мы не отмечали). Трудности в оценке распростра­ненности опухолевого процесса по ходу кровеносных сосудов связаны с тем, что периваскулярные изменения должны быть выявлены на сколько-нибудь зна­чимом протяжении. В случае небольшой протяженности поражения при ЦДС их не обнаруживают. Изменения параметров кровотока в опухоли в зависимости от морфологической структуры узла пока­зали, что при протоковом раке выявляют большие, чем при дольковом раке, значе­ния МСС (28 и 25 см/с) и ИП (1,76 и 1,5 соответственно), что, по-видимому, надо объяснять соотношением соединитель­но-тканного компонента [24] .

Заболеваемость отечно-инфильтративным раком МЖ за последние годы возросла в 2 раза, и в настоящее время в структуре всех форм рака МЖ на нее при­ходится 15,9% [11]. При раке МЖ отечно- инфильтративной формы на фоне выра­женной диффузной инфильтрации иногда сложно выявить опухолевые узлы и выбрать измененный участок для пункции (рис. 179 а, б). Чувствительность тонкоигольной аспирационной биопсии под контролем УЗИ этой формы рака, по мнению А.В. Дорофеева [11], не превы­шает 80, 8%, а эксцизионная биопсия МЖ оказывается невыполнима, так как границы здоровых тканей неопределимы, а разрез, проведенный по опухоли, угрожает бурным ростом и диссеминацией [11].

Отечно-инфильтративная форма рака МЖ часто представлена отеком же­лезы, на фоне которого узлы часто невозможно пальпировать, а иногда они не видны и при УЗИ. Кожа железы диффузно утолщена (рис. 178 б). На фоне отека и ультразвуковой картины, напоминающей воспаление, выявляют опухо­левые образования (гипоэхогенные, чаще гетерогенные очаги без четких кон­туров, иногда выполняющие практически всю строму органа), при этом очаги некроза отсутствуют (рис. 178 а). По данным А.В. Дорофеева [11], единичные опухолевые образования выявляют у 24% больных с инфильтративно-отечным раком молочной железы, множественные - у 10% женщин, и в 3% слу­чаев наблюдают поражение обеих МЖ. При проведении дифференциального диагноза с маститом следует учитывать значения показателей кровотока (при раке МСС, ИП и ИР выше). При отечной форме РМЖ ИП ниже, чем в узле без явлений отека, но выше, чем при мастите.

Сосудистый рисунок при отечной форме рака МЖ усилен. При исследова­нии в В-режиме можно ошибочно расценить усиление сосудистого рисунка как расширение лимфатических щелей.

Показатели ЛСК и ИР в сосудах узла при отечной форме рака МЖ в сравне­нии с данными, полученными в узле рака без признаков воспаления или отека, близки, а ИП снижен (табл. 39).

Рис. 179 а, б. Рак МЖ. а - три рядом расположенных узла на фоне отека железы, б - изменения пред­ставлены утолщением кожи (показано стрелками) на фоне выраженного отека.

Таблица 39. Изменение показателей ЛСК в узле при раке МЖ и вокруг очага продуктивного воспаления при мастите.

Заболевание МЖ

Показатели ЛСК


МСС (см/с)

МДС (см/с)

ИП

ИР

Рак

27 ± 15

7 ± 5

1,71 ± 0,9

0,76 ± 0,13

Инфильтративно-отечная

28 ± 14

8 ± 5

1,54 ± 0,9

0,72 ± 0,12

форма рака





Воспаления вокруг очага

20 ± 7

7 ± 3

1,26 ± 0,4

0,67 ± 0,09

при мастите





Ультразвуковая картина рецидива рака аналогична картине опухолевого образования Сосудистый рисунок и показатели кровотока аналогичны тако­вому для рака МЖ.

Известно, что оценка размера выявленного при УЗИ узла является наибо­лее точной, и определяемые данные наиболее близки получаемым при мор­фологическом исследовании препарата. Тем не менее при УЗИ возможна не­дооценка в определении границ опухоли. Коэффициент корреляции размера узла при раке МЖ, по нашим данным, составляет 0,84, а для фиброаденомы и цистосаркомы филлоидной приближается к 0,98-0,99 [24].

Большое значение имеет оценка сосудистого рисунка в процессе лечения, причем как при доброкачественных процессах, так и для рака МЖ. При масто­патии отмечено снижение МСС и индексов, коррелирующее с положительной клинической картиной. При лечении мастита отмечено возвращение ИР и ИП к норме после окончания воспалительного процесса.

Клинический эффект после проведения консервативной терапии у больных раком молочной железы оценивают по изменению размера опухоли, опреде­ляемого при клиническом и инструментальном исследовании и по степени патоморфоза при гистологическом исследовании препаратов. Критериями оцен­ки эффективности лечения опухолей консервативными методами являются: 1) полный объективный эффект (полное исчезновение опухоли), 2) частичный объективный эффект (уменьшение размера опухоли более чем на 50%), 3) от­сутствие эффекта (резорбция менее чем на 50%).

При положительном эффекте на проведение консервативной терапии от­мечают: уменьшение или стабилизацию размера опухоли, изменение уль­тразвуковой картины опухоли и дистальных структур, обеднение сосудисто­го рисунка вокруг опухоли и в ней, уменьшение значений МСС, ИП. У части пациентов при ЦДС видно, что размер узла не уменьшается, при изменении его структуры и дистальных сигналов, что может быть связано с процессами фиброзирования опухоли (это подтверждается и при морфологическом иссле­довании). При положительном ответе на химиотерапию у половины больных выявляемые изменения кровотока происходят ранее получения клинического ответа. Появление гипоэхогенных участков и локальное усиление сосудистого рисунка дает повод заподозрить рецидив заболевания.

Ультразвуковая картина изменения МЖ после лучевой терапии зависит от срока проведения исследования. Ранние изменения после лучевой терапии (ЛT) характеризуются во всех случаях отеком тканей и утолщением кожи (ино­гда до 12-14 мм). Сосудистый рисунок обеднен по сравнению с контралатеральной МЖ. Затем отек ткани и толщина кожи постепенно уменьшаются. Со­судистый рисунок обеднен по сравнению с контрлатеральной МЖ непосред­ственно после ЛT и остается таковым и через 12-18 месяцев. При длительном наблюдении за больными после лучевой терапии отмечают изменения струк­туры тканей, проявляющиеся усилением эхогенности, уменьшением размера МЖ в сравнении с контрлатеральной стороной и снижением контрастности внутреннего рисунка тканей железы. Акустические эффекты позади опухо­ли могут кардинально менять свою интенсивность: дорсальная тень пере­ходит в дорсальное усиление и обратно - акустическое усиление переходит в тень [33]. После каждого курса полихимиотерапии у 2/3 больных выявляют постепенное уменьшение интенсивности дорсального усиления эхосигнала, иногда - исчезновение его. Для сосудистого рисунка после проведения кон­сервативной терапии характерно: уменьшение количества сосудов (сосуды не выявляют или видны наиболее крупные ветви); снижение максимальной ско­рости; снижение ИП по сравнению с исходными данными.

Исследование кровотока у больных раком МЖ показало, что в процессе ле­чения меняется не только собственно картина узла, но и показатели кровотока в артериях опухоли (табл. 40).

Таблица 40. Показатели ЛСК в опухоли в процессе консервативной терапии.

Результат лечения

Показатели ЛСК

МСС (см/с)

МДС (см/с)

ИР

ИП

До лечения

27 ± 15

7 ± 5

0,76 ± 0,13

1,71 ± 0,9

Патоморфоз II степени

25 ± 11

6 ± 4

0,73 ± 0,08

1,44 ± 0,72

Патоморфоз III степени

20 ±  1

5 ± 4

0,70 ± 0,1

1,35 ± 0,64

Таким образом, наблюдается стойкая тенденция к снижению МСС, ИП и ИР в процессе лечения при его положительном эффекте. Использование УЗИ в динамическом наблюдении за больными раком МЖ в процессе лечения позво­ляет объективно оценить эффективность лечения. У больных инфильтративно-отечной формой рака МЖ характер клинического эффекта непосредственно влияет на пятилетнюю выживаемость и выбор дальнейшей лечебной тактики (возможность операции). Так, при полной регрессии опухоли пятилетняя вы­живаемость составляет 42%, при частичном клиническом эффекте - 32%, при стабилизации - 17,6%. При полном и частичном эффекте выживаемость рас­тет параллельно увеличению степени лекарственного патоморфоза. Как поло­жительный результат можно оценивать не только уменьшение отека и размера узла, но и стабилизацию, сопровождающуюся лекарственным патоморфозом II-III ст. [11]. Клинически исчезновение отека оценивают как положительный эффект лечения, но уменьшение отека может присутствовать как в случае по­ложительного эффекта, так и при отсутствии патоморфоза II-IV степени. ЦДС позволяет реально оценить эффективность подобранной терапии.

В процессе лечения отечной формы рака МЖ при динамическом УЗИ от­мечают уменьшение отека, исчезновение лимфатических щелей, уменьшение диаметра сосудов в ткани железы вокруг узла и обеднение сосудистого рисун­ка (во всех случаях). Но эти изменения также не коррелируют с морфологиче­ским выявлением патоморфоза. При сохранении размера узла, выявляемого при ЦДС, отсутствие его васкуляризации свидетельствует о положительном эффекте проводимой терапии в сочетании с явлениями фиброза (структура узла становится гиперэхогенной). В оценке эффективности проводимой тера­пии большее значение имеет изменение показателей ЦДС и особенно умень­шение толщины кожи (при первично-отечной форме рака).

Использование допплеровской оценки кровотока показано в дифференци­альной диагностике опухолей МЖ в сложных случаях. Триплексное сканирова­ние позволяет проводить дифференциальную диагностику между доброкаче­ственными и злокачественными опухолями и повышает чувствительность в диа­гностике фиброаденом. По нашим данным, чувствительность и точность УЗИ (серошкальная методика и триплексное сканирование) в выявлении рака МЖ достигает 97,8%. Использование режима триплексного сканирования позволяет провести дифференциальный диагноз при выявлении мелких (до 1,5 см) узлов, при исследовании гетерогенных доброкачественных узлов (с очагами некроза и кровоизлияния после пункции), при наличии папиллярных кист и т. п.

В случае неоднозначной ультразвуковой картины выполнение диагности­ческой пункции тонкой иглой (иглы 19-25 д) позволяет с точностью 98-99% поставить правильный диагноз, а выполнение пункции толстой иглой (иглы 12-18 д) под контролем УЗИ позволяет получить гистологический препарат и уточнить морфологическую структуру опухоли.

Таким образом, применение метода цветовой допплеровской сонографии молочной железы и оценка сосудистого рисунка и показателей ЛСК в ней при выявлении патологии МЖ позволяет повысить чувствительность метода как в диагностике рака МЖ, так и особенно в оценке эффективности его лечения.




ГЛАВА 13



ЦВЕТОВОЕ ДОППЛЕРОВСКОЕ СКАНИРОВАНИЕ И ТРЁХМЕРНАЯ РЕКОНСТРУКЦИЯ АБДОМИНАЛЬНЫХ СОСУДОВ


1. Заболевания брюшной аорты

Среди причин окклюзирующих заболеваний брюшной аорты (БА) атеросклеротическое поражение занимает одно из ведущих мест. По результатам цветового допплеровского сканирования можно выделить следующие степени поражения аорты: ранние атеросклеротические изменения, стеноз; окклюзия.

Ранние атеросклеротические изменения аорты ограничены локализаци­ей процесса только в стенке аорты. При исследовании в В-режиме может от­мечаться неравномерное утолщение стенок аорты, наличие гиперэхогенных включений, соответствующих отложению кальция в виде отдельных глыбок неровный внутренний контур аорты при интактном просвете сосуда и маги­стральном типе кровотока по данным допплеровской спектрограммы.

Диагностика стеноза аорты основывается на визуализации в В-режи­ме эхогенных масс, уменьшающих просвет аорты. Эхогенные массы могут быть обусловлены наличием либо локальных, реже пролонгированных атеросклеротических бляшек и/или наличием пристеночного тромбоза Атеросклеротическое поражение чаще локализуется в инфраренальном отде­ле, в области бифуркации БА и в значительном числе наблюдений - по задней стенке. Для атеросклеротического процесса данной локализации характерно наличие в гомогенных и гетерогенных бляшках эхо-сигналов высокой интенсивности, в отдельных случаях сопровождаемых наличием акустической тени, морфологически соответствующей кальцинозу Присте­ночные тромботические массы представлены гипоэхогенными, преимуще­ственно однородными по структуре образованиями, которые, как правило, расположены вдоль стенки аорты, и имеют эхогенность несколько выше, чем просвета сосуда. Четко определить протяженность и форму бляшки, а также пристеночных тромботических масс можно при работе в режиме ЦДК и/или ЭДК. Степень поражения аорты диагностируют по результатам реги­страции УЗ изображения с расчетом процента стеноза с использованием компьютерной программы и дополняется данными спектрального анализа кровотока Согласно данным Tb Karasch et al [1], локальное увеличение систолической линейной скорости кровотока (ЛСК) более 200 см/с свиде­тельствует о наличии гемодинамически значимого стеноза аорты. Стенотическое поражение аорты в ряде наблюдений может сочетаться с девиацией ее, особенно у больных с артериальной гипертензией.

По локализации выделяют три типа окклюзий брюшной аорты: 1. низкая окклюзия - окклюзия бифуркации БА дистальнее отхождения нижней бры­жеечной артерии; 2) средняя окклюзия - проксимальнее отхождения нижней брыжеечной артерии; 3) высокая окклюзия - на уровне почечных артерий или в пределах 2 см дистальнее [2].

УЗ-диагностика окклюзии брюшной аорты основывается на следующих кри­териях:

  1. Наличие эхогенных масс, обтурирующих просвет аорты и отсутствие кро­вотока в просвете по данным ЦДК и/или ЭДК и спектра допплеровского сдвига частот.
  2. Снижение систолической и диастолической скорости кровотока в аорте проксимальнее окклюзии.
  3. Регистрация коллатерального типа кровотока в артериях дистальнее ок­клюзии.

Компенсация кровотока при окклюзии БА реализуется коллатеральным кро­вообращением по различным анатомическим путям, ход которых, по данным цветового допплеровского сканирования (ЦДС), проследить не всегда пред­ставляется возможным. Однако в данной ситуации ЦДС позволяет нам полу­чить информацию об отдельных составляющих системы коллатерального кро­вообращения, в частности нижней брыжеечной артерии, поясничных артериях и верхней брыжеечной артерии.

В зависимости от условий обследования, визуализация нижней брыжееч­ной артерии (НБА) возможна в 56-80% наблюдений [3, 4]. Визуализацию НБА в начальном сегменте осуществляют при исследовании в сагиттальной или поперечной плоскостях сканирования на 50-60 мм проксимальнее бифурка­ции аорты на уровне III-IV поясничных позвонков. В норме диаметр НБА со­ставляет 2-3 мм. Качественная характеристика спектра кровотока свидетель­ствует о высоком периферическом сопротивлении в артерии, участвующей в кровоснабжении левой части поперечной и нисходящей ободочной кишки, сиг­мовидной и проксимального участка прямой кишки. Высокое периферическое сопротивление в НБА является одним из УЗ критериев дифференциальной диагностики НБА и почечных артерий, для которых характерно низкое пери­ферическое сопротивление.

Поясничные артерии - парные сосуды, располагающиеся в инфраренальном отделе аорты. Качественная оценка спектра свидетельствует о наличии высокого периферического сопротивления. При выполнении функ­ции коллатеральных сосудов в поясничных артериях увеличивается уро­вень кровообращения, что улучшает возможность УЗ изображения этих ар­терий.

При окклюзирующих поражениях БА нижняя, верхняя брыжеечные арте­рии, поясничные артерии несут компенсаторную нагрузку, в результате чего происходит повышение скорости кровотока с постепенным увеличением их диаметра. Особенностью компенсаторного кровотока является регистрация увеличения линейной скорости кровотока на всем протяжении сосуда, доступ­ном УЗ-визуализации, в то время как при гемодинамически значимом стенозе нижней или верхней брыжеечной артерий выявляются локальные изменения гемодинамики на участке сужения артерии.

Другой причиной окклюзирующих заболеваний брюшной аорты является неспецифическии аортоартериит Согласно данным А.В, Покровского и соавт [5] в зависимости от локализации стеноза аорты выделяют три варианта по­ражения торокоабдоминального сегмента аорты. При I варианте поражения в процесс вовлекается только нисходящая грудная аорта Этот тип встречается в 4.5% наблюдений Для II варианта поражения характерна локализация про­цесса в супра-, интер- и инфраренальном сегментах аорты с практически обя­зательным одновременным вовлечением висцеральных и почечных артерий в различных комбинациях. Этот наиболее типичный и часто встречающийся тип поражения аорты авторы отмечали в 68 5% наблюдений. При III типе — 2.7% наблюдений - в процесс одновременно вовлечена нисходящая грудная аорта, ее супра-, интер-. и инфраренальный сегменты, а также висцеральные и по­чечные артерии.

При выполнении цветовое допплеровского сканирования у данного кон­тингента больных целесообразно придерживаться следующих методических моментов

1. Для оптимизации изображения аорты и детального исследования зоны интереса а в данной ситуации это стенка аорты, необходимо использовать функцию УЗ аппарата, позволяющую получить изображение исследуемой об­ласти в увеличенном размере Кроме этого для повышения качества УЗ изо­бражения аорты в В-режиме целесообразно использовать режим тканевой гармоники.

2 Процент стеноза аорты по данным УЗ изображения следует измерять на основании расчета площади поперечного сечения

Увеличение толщины задней и/или передней стенок аорты свидетельствует о наличии неспецифического аортоартериита. Однако количественная оцен­ка толщины стенки не является постоянной величиной и может изменяться в зависимости от активности воспалительного процесса УЗ исследование по­зволяет диагностировать протяженность изменений в аорте, которые харак­теризуются пролонгированным поражением постепенно переходящим в не­измененные участки аорты. Эхогенность стенки аорты может соответствовать норме либо быть повышенной

Для определения тактики ведения больных и решения вопроса о показа­ниях к хирургическому лечению важное значение имеет информация о сте­пени сужения аорты Мы выделяем два варианта: гемодинамически незна­чимый стеноз, который характеризуется наличием утолщения стенки, про­цент сужения по данным УЗ-изображения не превышает 70%, сохраняются нормальные значения показателей ЛСК по БА гемодинамически значимый стеноз, который характеризуется утолщением стенки аорты в сочетании с по­вышением скорости кровотока процент стеноза по данным УЗ-изображения превышает 70%.

Кроме того, полученные данные можно дополнить информацией о роли нижней и верхней брыжеечных артерий, поясничных артерий в развитии кол­латерального кровообращения

Ультразвуковые критерии диагностики постэмболических окклюзии, еще одной причины поражения брюшной аорты, аналогичны критериям, описан­ным ранее в разделе.




2. Аневризмы брюшной аорты

Истинная аневризма брюшной аорты характеризуется локальным выпячи­ванием или диффузным расширением аорты вследствие нарушения нормаль­ного строения стенки. Диагностика аневризмы основывается на исследовании аорты в сагиттальной, поперечной и коронарной плоскостях сканирования с измерением максимального ее диаметра: дистальнее диафрагмы, на уровне висцеральных артерий, на уровне бифуркации аорты. В норме диаметр аорты на этих уровнях составляет 29-26 мм, 24-22 мм и 20-18 мм соответственно. Необходимо провести анализ анатомического хода и расположения аорты с указанием смещения и изгибов. Первым ультразвуковым признаком наличия аневризмы является сегментарное увеличение поперечного сечения аорты в 2 раза и более. Увеличение поперечного сечения аорты менее чем в 2 раза свидетельствует о наличии аневризматического расширения. На экране анев­ризма представлена полостным образованием округлой или чаще овальной формы. В сагиттальной плоскости сканирования веретенообразная аневриз­ма имеет форму овала, мешотчатая - характеризуется выбуханием одной из стенок аорты.

Максимальный диаметр аневризмы определяют по наружному краю адвентиции стенок аневризматического мешка в сагиттальной и поперечной пло­скостях сканирования. Более точно максимальные размеры аневризмы диа­гностируют при исследовании в поперечной плоскости сканирования. Следует отметить, что деформация аорты с изменением ее анатомического хода, пло­хая разрешающая способность на границе стенки аорты - окружающая ткань являются ограничениями в правильности точного определения размеров анев­ризмы по данным ультразвукового исследования.

Оценку состояния просвета аневризмы осуществляют в В-режиме и режи­мах ЦДК и ЭДК. Чаще внутри аневризмы визуализируются тромботические массы, представленные гипоэхогенными, преимущественно однородными по структуре образованиями, эхогенность которых выше эхогенности остаточного просвета сосуда. В режиме ЦДК полость аневризматического мешка окраши­вается разнонаправленными потоками красного и синего цвета. Спектр допплеровского сдвига частот характеризуется низкой систолической скоростью и изменением соотношения величины систолических и диастолических пиков.

Стенка аневризмы может содержать включения кальция. Можно выде­лить следующие УЗ варианты состояния стенки аневризмы: не изменена по структуре; утолщена; истончена; надрыв интимы с расслоением стенки; раз­рыв стенки. УЗ картина разрыва стенки аневризмы характеризуется наличием дефекта, как правило, в истонченной стенке и развитием гематомы, чаще в забрюшинном пространстве.

Важно подчеркнуть, что возможности цветового допплеровского сканирова­ния не во всех случаях позволяют решить стоящие перед специалистом диа­гностические проблемы в оценке состояния стенки аневризмы, в частности, в определении надрыва интимы. Надрыв интимы может приводить либо к рас­слоению стенки, либо к ее разрыву. Новая методика трехмерной реконструк­ции аневризмы позволяет контрастнее получить изображение стенки аорты, поэтому в сложных диагностических слу­чаях целесообразно ее применение.

У данной категории больных большое практическое значение имеет исследова­ние почечных артерий В зависимости от расположения аневризмы относительно почечных артерий выделяют следующую локализацию аневризмы; супраренально- го, интерренального или инфраренально- го отдела аорты (рис 180). Существуют два подхода к определению взаимоотно­шения аневризмы с почечными артерия­ми. 1-й - в режиме ЦДК или ЭДК в соче­тании со спектром допплеровского сдвига частот визуализируют почечные артерии и измеряют расстояние от устья исследуе­мых артерий до аневризмы. 2-й - в случаях, когда невозможно получить информацию о локализации устья почечных артерий, измеряют расстояние от верхней брыже­ечной артерии (ВБА) до проксимального края аневризмы Почечные артерии рас­полагаются на 1-1,5 см дистальнее ВБА. Далее проводят анализ состояния стенки и просвета почечных артерий с количе­ственной оценкой кровотока При наличии стеноза в исследуемых артериях необхо­димо диагностировать его степень и ло­кализацию, при наличии аневризмы - за­фиксировать ее максимальный диаметр Кроме этого, целесообразно обращать внимание на наличие или отсутствие до­бавочных почечных артерий.

Аневризмы дистального отдела аорты могут сочетаться с аневризматическим расширением или аневризмой подвздошных артерий. Чаще отмеча­ется поражение общих подвздошных артерий, однако в ряде случаев диаг­ностируются и изолированные аневризмы наружной подвздошной артерии. Исследование подвздошных артерий начинают с измерения максимального диаметра с последующим определением состояния стенки и просвета арте­рий При наличии аневризмы или аневризматического расширения необхо­димо указать максимальный диаметр, протяженность, состояние просвета и стенки аневризмы.

Рис. 180. Эхограмма супра- и интерренального от­дела аорты (АО) и правой почечной артерии (ARD) Аневризма супраренального отдела в режиме ЭДК.

Рис. 181. Эхограмма расслаивающейся аневризмы аорты (АО) в В-режиме (ARD - правая почечная ар­терия IVC - нижняя полая вена).

Наличие дефекта в интиме и заполнение его кровью способствует посте­пенному расслоению стенки аорты и формированию двух просветов - истин­ного и ложного. Такая УЗ картина свидетельствует о наличии расслаивающей­ся аневризмы, которая обычно начинается в грудном отделе. В просвете аорты в В-режиме определяется мембрана, которая состоит из интимы и/или ин­тимы и медии, двигающаяся синхронно пульсации аорты (рис. 181). При ис­пользовании режима ЦДК регистрируют двунаправленные потоки в истинном и ложном просветах аорты. В истинном просвете регистрируют антеградное направление кровотока. Артерии аорты могут отходить как от истинного, так и ложного просветов. При выявлении расслаивающейся аневризмы аорты необходимо проведение тщательного исследования грудной аорты, а затем подвздошных артерий для определения границ распространения данного осложнения.

В послеоперационном периоде УЗ-исследование дает возможность оценить состояние протеза и наличие осложнений. Исследование перипротезной об­ласти позволяет диагностировать такие осложнения, как инфильтрат, абсцесс или гематому с определением их локализации, протяженности и взаимосвязи с протезом. Цветовое допплеровское сканирование дает информацию о состо­янии анастомозов, развитии стеноза дистального анастомоза, тромбоза про­теза или ложной аневризмы.




3. Непарные висцеральные артерии

Как показала практическая деятельность, цветовое допплеровское скани­рование имеет высокую информативность в оценке состояния верхней бры­жеечной артерии, чревного ствола, печеночной (ПА) и селезеночной артерии (СА). Это создает предпосылки для расширения методических возможностей и, в частности, изучения вопроса ультразвуковой анатомии экстра- и интраорганных сосудов селезенки.

Технология исследования селезеночной артерии и вены в режиме ЦДК и/ или ЭДК в области ворот селезенки предполагает косое сканирование в об­ласти левого подреберья при положении пациента на спине, через межребер­ные промежутки в положении пациента на правом боку или со стороны спины. Выполняя УЗ-исследование, необходимо получить изображение селезенки по длинной оси органа, ворот селезенки и селезеночных сосудов. Селезеночные артерия и вена располагаются рядом, при этом вена лежит несколько кпереди от артерии. Не достигая ворот селезенки, ствол СА делится на две, реже - на три ветви. Это ветви селезеночной артерии первого порядка, или зональные артерии.

Теоретически ультразвуковое изображение селезенки по ее длинной оси разделяем на уровне ворот на две половины - верхнюю и нижнюю. Анато­мический ход одной артерии первого порядка направлен в сторону верхней половины селезенки, второй артерии - к нижней половине. Прослеживая ана­томический ход ветвей первого порядка в дистальном направлении, видно, как эти сосуды достигают паренхимы селезенки. В паренхиме органа каждая ветвь первого порядка делится на две ветви - сегментарные артерии. В свою очередь каждая сегментарная артерия делится на две ветви и т. д. Деление интраорганных ветвей селезеночной артерии носит, в основном, последова­тельный дихотомический характер. Из двух сегментарных артерий верхней по­ловины селезенки латерально располагается a. polaris superior, медиально - а. terminaiis superior. Аналогично в нижней половине селезенки - a. polaris inferior и - a. terminalis inferior. A. terminalis med­ia располагается в паренхиме на уровне ворот селезенки. Качественная оценка ангиоархитектоники паренхимы селезен­ки свидетельствует о том, что большая часть сосудов располагается и ветвится в непосредственной близости к воротам се­лезенки, к внутренней и передней поверх­ности селезенки, мелкие разветвления направляются к наружной поверхности селезенки.

Ориентиром для определения васкулярных зон селезенки могут служить зональные экстраорганные сосуды. Анатомическое распределение сегмен­тарных артерий лежит в основе сегментарного деления селезенки [6, 7]. В.П. Шмелев [8] и Н.С. Короткевич [9] зоной считают участок, питаемый арте­риальной ветвью первого порядка. Соответственно этому могут быть 2-3 зоны селезенки, форма которых напоминает 3-4-гранную пирамиду. Сегментом считают морфологически обособленный участок ткани органа, питаемый ар­териальной ветвью второго порядка. Количество сегментов зависит от ана­томической вариации деления ветвей первого порядка и составляет от 2 до 5. По данным А.Д. Хрусталева [7], основной ствол селезеночной артерии в 66,6% случаев делится на две главные ветви, в 15,9% - на три главные ветви, а в остальных случаях ветвей может быть больше. Согласно нашим данным, при изучении УЗ-анатомии селезеночной артерии у 15 практически здоровых лиц в возрасте от 25 до 40 лет селезеночная артерия делилась на 2 зональ­ные артерии в 73,3% случаев, на 3-26,7% наблюдений (рис. 182). Каждая зо­нальная ветвь в паренхеме селезенки делилась на 2 сегментарные артерии. Диаметр селезеночной артерии составлял 4,6-5,7 мм, пиковая систолическая скорость (ПСС) - 60-80 см/с, средняя скорость - 18-25 см/с. Диаметр зональ­ных ветвей в режиме ЦДК и/или ЭДК составляет 3-4 мм, ПСС - 30-40 см/с, сегментарных - 1,5-2 мм, ПСС 20-30 см/с соответственно.

Изучение гематологических и иммунологических показателей после спленэктомии и органосохраняющих операций позволило показать преимущество сберегательной хирургии. Изучение УЗ-анатомии зональных и сегментарных ветвей селезеночной артерии имеет важное практическое значение. Знание принципов распределения внутриорганных сосудов селезенки дает возмож­ность хирургу выбрать наиболее приемлемый и анатомически обоснованный способ сберегательной операции при поражении селезенки.

Окклюзирующие поражения висцеральных артерий имеют характерные особенности. Процесс распространяется на висцеральные артерии на протя­жении 1-2 см от устья, при неспецифическом аортоартериите - в виде гипер­трофированной стенки, при атеросклерозе - определяют локально располо­женную бляшку, которая может переходить со стенки аорты. Нижняя брыже­ечная артерия вовлекается в процесс при неспецифическом аортоартериите редко и обычно участвует в компенсации кровотока.

Рис. 182. Трехмерная реконструкция ветвей селезе­ночной артерии.

Независимо от причины, приводящей к сужению просвета артерии, при сте-

нозе более 60%, наблюдают локальное увеличение J1CK в сочетании с измене­ниями спектральных характеристик кро­вотока, приобретающего турбулентный характер, что подтверждается данными анализа спектра допплеровского сдвига частот и изменением окрашивания про­света сосуда в режиме ЦДК. При стенозе 70% и более в ВБА систолическая ско­рость составляет 275 см/с и более, диастолическая - 45 см/с и более, в чревном стволе - 200 см/с и 55 см/с и более соот­ветственно [10].

В случае окклюзии висцеральных ар­терий просвет сосуда не окрашивается и ЛСК не регистрируют. При окклюзии чрев­ного ствола может быть зарегистрирован обратный кровоток (ретроградный) в желудочно-двенадцатиперстной или общей печеночной артериях. Чувствительность метода ЦДС в диагностике стеноза 50% и более или окклюзии верхней брыжееч­ной артерии составляет 89-100%, специ­фичность - 91-96%, для чревного ство­ла - 87-93% и 80-100% соответственно [10]. При гемодинамически незначимом стенозе информативность спектра доп­плеровского сдвига частот существенно снижается. Наиболее трудна диагностика гемодинамически незначимых изменений при неспецифическом аортоартериите, в частности, трудно оценить состояние стенки. Мы внедрили в клиническую прак­тику методику трехмерной реконструкции непарных висцеральных артерий, что расширило диапазон диагностических возможностей УЗ-диагностики.

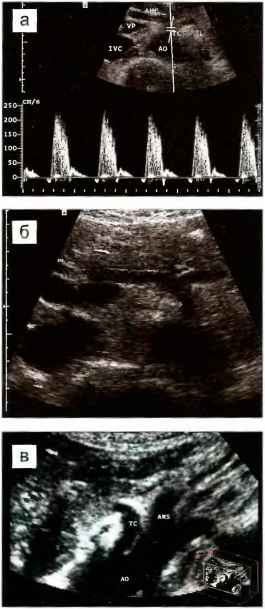

Рис. 183. а. Эхограмма чревного ствола (ТС) при неспецифическом аортоартериите. Спектрограмма кровотока по чревному стволу

б.        УЗ изображение просвета и стенки чревного ствола (ТС) по данным цветового допплеровского сканирования.

в.        Трехмерное изображение просвета и стенки чревного ствола (ТС) и верхней брыжеечной арте­рии (AMS) при неспецифическом аортоартериите. Стеноз чревного ствола. Интактная верхняя брыже­ечная артерия.

Программа трехмерной реконструк­ции включает исследования в В-режиме, режиме УЗ-ангиографии и сочетании В-режима и УЗ-ангиографии. По мере нако­пления опыта при обследовании данного контингента больных мы считаем, что бо­лее информативными являются результа­ты исследования в В-режиме. Благодаря прозрачности изображения стенки и просвета сосуда более четко регистрируются структурные особенности и контур стенки. Сравнение возможностей цветового допплеровского сканирования и трехмерной реконструкции показало, что трехмерная реконструкция более информативна в определении изменений эхогенности стенки. Качественный анализ трехмерного изображения позволяет дать оценку толщины стенки (рис. 183). Однако следует отметить, что используемая на сегодняшний день программа трехмерной реконструкции не позволяет проводить количествен­ную оценку исследуемых структур, а также не позволяет получить информа­цию о состоянии гемодинамики. Следовательно, в диагностике изменений, характерных для неспецифического аортоартериита, эти два метода взаимно дополняют друг друга, что дает основание предложить их для комплексного применения. Показанием к проведению трехмерной реконструкции висцераль­ных артерий является наличие II или III вариантов поражения торакоабдоминального отдела аорты при неспецифическом аортоартериите.

Одной из причин нарушения гемодинамики в чревном стволе (ЧС) являет­ся экстравазальная компрессия, обусловленная сдавлением срединной ду­говой связкой диафрагмы. Критериями гемодинамики значимой компрессии ЧС являются: углообразная деформация артерии в краниальном направле­нии; увеличение систолической скорости на 80,2 ± 7,5% и диастолической на 113,2 ± 6,7%; снижение уровня периферического сопротивления, подтверж­денное уменьшением значений индекса пульсации (ИП) на 60,4 ± 5,5% и ин­декса периферического сопротивления (ИПС) на 29,1 ± 3,5%; снижение ско­рости кровотока и индексов периферического сопротивления в селезеночной артерии (систолическая - на 49,8 ± 8,6%, ИП - на 57,3 ± 5,4%, ИПС - на 31,3 ± 3,1% [11].

Заболевания органов брюшной полости могут приводить к нарушению ге­модинамики по типу локальных или диффузных изменений в висцеральных артериях и их ветвях. Так, при экстравазальной компрессии (ЭВК) или про­растании чревного ствола, печеночной артерии увеличенными лимфатиче­скими узлами, объемными образованиями печени, поджелудочной железы с уменьшением просвета сосуда более 60% регистрируют локальные измене­ния кровотока. Согласно нашим данным, при холангиолцеллюлярном раке в 33% случаев диагностирована экстравазальная компрессия печеночной артерии, что, вероятно, обусловлено инфильтрирующим характером роста опухоли. У пациентов с гепатоцеллюлярным раком ЧС и ПА были сдавлены в 21% наблюдений, ВБА в 7% случаев. Одновременное сдавление ЧС и ПА было отмечено в 14% случаев [12]. Из 55 пациентов с вторичными опухолями печени гемодинамически значимая ЭВК чревного ствола диагностирована в 1,8% случаев, собственной печеночной артерии (СПА) - в 4,6% наблюдений. Прорастание ветвей СПА отмечено в 4,6% случаев. При раке ПЖ верхняя бры­жеечная артерия, ЧС и его ветви вовлекаются в процесс на поздних стадиях заболевания. Признаки ЭВК были выявлены в 39% наблюдений, тромбоз или прорастание артерий - в 9,3% случаев.

Наличие объемных образований органов брюшной полости или заболева­ний воспалительного генеза способствует диффузному повышению скорости кровотока в артерии, которая непосредственно участвует в кровоснабжении

данного органа. Так, в период острой фазы гепатита регистрировали повыше­ние систолической и диастолической скорости кровотока в ПА [13]. При обсле­довании 63 пациентов с язвенным колитом, болезнью Крона при обострении процесса отмечали увеличение систолической и диастолической скорости кро­вотока в НБА в сочетании со снижением ИПС. В период ремиссии показатели гемодинамики нормализовались [14]. Согласно нашим данным, при гепатоцеллюлярном раке, метастатическом поражении печени регистрируют стати­стически достоверное увеличение значений диаметра и повышение скорости кровотока в чревном стволе и печеночной артерии.




4. Портальная гипертензия

Портальная гипертензия (ПГ) развивается в результате нарушения кровото­ка на любом участке портального русла. Одной из основных причин развития ПГ является наличие препятствия току портальной крови в печени или в со­судах системы воротной вены, соответственно чему различают: внепеченочную форму ПГ (подпеченочная и надпеченочная), внутрипеченочную форму и смешанную. Кроме этого, исходя из градиента давления между печеночными венами и воротной веной, различают: пресинусоидальный блок, синусоидаль­ный блок и постсинусоидальный блок.

Внепеченочная ПГ формируется при нарушении проходимости вен пор­тальной системы кровообращения. Наиболее частыми причинами тромбоза, прорастания или экстравазальной компрессии вен являются опухоли печени, заболевания поджелудочной железы. При хроническом панкреатите воротная вена поражается лишь в 5,6% случаев, чаще отмечаются изменения в селезе­ночной вене. Изолированное поражение селезеночной вены вызывает лево­стороннюю портальную гипертензию. Большое значение в ее развитии имеют рак поджелудочной железы (18%), панкреатит (65%), псевдокисты и панкреатэктомия [17]. Среди причин внепеченочной ПГ отмечают травмы, состояние гиперкоагуляции, длительный прием оральных контрацептивов, инфекции, врожденные аномалии. По нашим данным, при злокачественных опухолях пе­чени нарушение проходимости вен портальной системы вследствие тромбоза или экстравазальной компрессии было отмечено в 52% случаев. Подобная же картина в 6% случаев была обусловлена наличием гемангиом и в 21% наблю­дений - кистами печени. У больных с опухолями поджелудочной железы ана­логичные изменения были зарегистрированы в 30% наблюдений, а явившиеся результатом прогрессирования хронических панкреатитов - в 35%.

Методически УЗ-диагностика ПГ включает исследования: органов брюшной полости по стандартной методике; магистральных вен системы воротной вены (ВВ): верхней брыжеечной, селезеночной и воротной вен; магистральных вен системы нижней полой вены (НПВ): печеночных вен, НПВ; чревного ствола и его ветвей; коллатеральных сосудов.

При гемодинамически значимом препятствии в системе ВВ и интактных печеночных венах при исследовании в В-режиме размеры, эхогенность, струк­тура и контуры печени (при условии отсутствия сопутствующих заболеваний) остаются в пределах нормы; при наличии очагового поражения печени по­лучаем информацию о размерах, форме, локализации и характере образо­вания. Часто отмечаются спленомегалия и асцит. При остром тромбозе ВВ асцит появляется рано и может исчезать по мере развития коллатерального

кровообращения.

Основным ультразвуковым признаком внепеченочной портальной гипертензии является выявление препятствия кровотоку в системе воротной вены с определением его характера, степени поражения и локализации. Окклюзирующий тромбоз характеризуется наличием эхогенных масс и отсут­ствием кровотока в просвете сосуда. УЗ-признаками пристеночного тромбоза или частичного прорастания просвета сосуда опухолью являются:

  • наличие пристеночных эхогенных масс, частично заполняющих просвет сосуда;
  • неполное окрашивание просвета и повышение интенсивности кодируемо­го потока в режиме ЦДК на участке поражения;
  • регистрация турбулентного или пропульсивного характера кровотока в триплексном режиме.
  • УЗ-признаками экстравазальной гемодинамически значимой компрессии сосуда являются:
  • уменьшение просвета сосуда;
  • повышение интенсивности кодируемого потока в режиме ЦДК на участке сужения;
  • регистрация турбулентного или пропульсивного характера кровотока при сканировании в триплексном режиме.

При такой ситуации достаточно часто выявляются расширенные до 3-5 мм в диаметре притоки воротной и верней брыжеечной вен, которые в норме при УЗИ не визуализируются. В большинстве наблюдений магистральная вена проксимальнее препятствия расширена.

Наличие препятствия кровотоку в магистральных венах воротной системы способствует развитию коллатеральных сосудов. Функционирование портокавальных коллатеральных путей направлено на снижение давления в порталь­ной системе, порто-портальных - восстановлению кровоснабжения печени обходным путем. Выявление коллатеральных сосудов при ЦДС подтверждает наличие ПГ. Ультразвуковое исследование позволяет получить информацию о наличии коллатеральных сосудов с определением их локализации и анато­мического хода. Для диагностики порто-портальных коллатералей исследует­ся область желчного пузыря, область ствола ВВ и ее долевых ветвей, левая доля печени. Для выявления порто-кавальных коллатералей проводится ис­следование спленоренального региона, поддиафрагмальной области слева, области круглой связки печени, соответствующей анатомическому расположе­нию пупочной вены, а также гастроэзофагеального региона. При исследовании малого сальника при выявлении дополнительных сосудов целесообразно ис­пользовать прием наполнения желудка жидкостью для решения вопроса о при­надлежности этих сосудов к стенке желудка и/или малому сальнику. Диаметр коллатеральных сосудов составляет 2-4 мм, ЛСК 10-30 см/с [18].

Определенный интерес представляет также вопрос о влиянии гемодинами­чески значимого препятствия в системе ВВ на функциональное состояние ве­нозного и артериального кровообращения и распределение кровотока в этой сложной анатомической системе. Так, С.И. Жестовская [18] при обследовании детей с тромбозом вен системы ВВ отметила увеличение средней линейной скорости кровотока компенсаторного характера в общей печеночной арте­рии, варикозную деформацию и увеличение диаметра селезеночной вены, усиление кровотока по печеночным венам за счет увеличения отрицательной фазы, что является механизмом обеспечения перфузии печени путем ретро­градного кровотока при нарушении проходимости ВВ. Кроме того, автором диагностировано различное состояние гемодинамики в дистальных отделах ВВ. Так, при кавернозной трансформации регистрировалось повышение, а при тромбозе - снижение скорости кровотока по сравнению с показателями контрольной группы.

В контексте этой проблемы стоит изучение функционального состояния портального кровотока у пациентов, являющихся претендентами на выпол­нение гемигепатэктомии. Состояние портального кровообращения напрямую связано с функцией печени. Так, у пациентов после выполнения расширенной гемигепатэктомии, панкреатодуоденальной резекции сравнительный анализ скорости кровотока в ВВ и индекса периферического сопротивления в пече­ночной артерии с уровнем общего билирубина крови показал, что при высоких значениях билирубина регистрируется снижение кровотока в ВВ и увеличение ИПС свыше 0,75 в печеночной артерии. При нормальном диапазоне значений билирубина существенных изменений в показателях гемодинамики не отмече­но [19, 20].

Варикозное расширение вен желудка особенно выражено при внепеченочной ПГ. Варикозное расширение вен пищевода почти всегда сопровождается расширением вен желудка. Наиболее частыми осложнениями ПГ являются желудочно-кишечные кровотечения и печеночная энцефалопатия, которая развивается достаточно часто, обычно после кровотечения, инфекции и т. д.

Внутрипеченочная ПГ формируется при:

  • шистосоматозе в 5-10% наблюдений за счет поражения мелких вет­вей ВВ. По данным УЗИ, в зависимости от распространения воспалитель­ного процесса в перипортальных тканях выделяют 3 степени заболевания. При I степени гиперэхогенные участки перипортальной ткани локализуются в области бифуркации ВВ и шейки желчного пузыря; при II степени процесс распространяется вдоль ветвей ВВ; III степень включает изменения, свой­ственные для I и II степеней поражения. Кроме этого, во всех наблюдениях выявляют спленомегалию, в 81-92% случаев - увеличение в размерах желч­ного пузыря. Может отмечаться увеличение диаметра воротной, селезеноч­ной вен, наличие порто-системных коллатералей [21];
  • врожденном фиброзе печени, вероятно, вследствие недостаточного коли­чества терминальных ветвей ВВ;
  • миелопролиферативных заболеваниях, когда определенная роль принад­лежит тромбозу крупных и мелких ветвей ВВ, частично ПГ связана с инфиль­трацией портальных зон гемопоэтическими клетками;
  • первичном билиарном циррозе печени ПГ может быть первым проявлени­ем заболевания до развития узловой регенерации, по-видимому, в развитии ПГ играет роль поражение портальных зон и сужение синусов;
  • действии токсических веществ, например, мышьяка, меди;
  • печеночно-портальном склерозе, для которого характерны спленомегалия и ПГ без окклюзии воротной и селезеночных вен, В этом случае при порталь­ной венографии выявляется сужение мелких ветвей ВВ и уменьшение их коли­чества. Контрастное исследование печеночных вен подтверждает изменения сосудов, обнаруживаются веновенозные анастомозы [16].

Наличие признаков диффузного поражения печени при циррозе, поданным УЗИ, выявляется в 57-89,3% случаев [22]. Поскольку ложноположительные случаи отмечены при жировой дистрофии печени, а ложноотрицательные - в начальной стадии заболевания, достоверно отличить цирроз печени от других нецирротических хронических заболеваний можно только по выявлению при­знаков портальной гипертензии, характерных для цирроза печени.

На сегодняшний день накоплен значительный опыт в изучении вопросов диагностики ПГ у больных циррозом печени по данным цветового допплеров­ского сканирования. Традиционно для диагностики ПГ используют анализ показа­телей диаметра, площади поперечного сечения, значения линейной и объемной скоростей кровотока с последующим расчетом индексов, а также регистрацию направления кровотока в воротной вене, реже в селезеночной и верхней бры­жеечной венах, оценку показателей кровотока в печеночной и селезеночной артериях. Несмотря на разнородность в количественной оценке исследуемых показателей, большинство авторов единодушны в мнении о том, что исследу­емые параметры системы ВВ зависят от наличия и уровня коллатеральных путей оттока и стадии заболевания [18, 23-25]. Последствия нарушения про­ходимости артерий печени зависят не только от их калибра, состояния при­тока портальной крови, но и от возможности оттока по печеночным венам. Следствием нарушения оттока крови является не только ПГ, но и атрофия паренхимы печени. При наличии маленькой цирротической печени нельзя ис­ключить веноокклюзивные изменения в печеночных венах [18].

Несмотря на то, что не существует прямой корреляции между данными ЦДС и риском развития желудочно-кишечных кровотечений у больных с ПГ, некоторые авторы отмечают информативность отдельных УЗ-критериев, нали­чие которых может свидетельствовать о повышении или снижении риска раз­вития кровотечения. Так, при циррозе печени регистрация гепатофугального направления кровотока в ВВ свидетельствует о снижении риска развития кро­вотечения, гепатопетальное направление в коронарной вене связано с низким риском развития этого осложнения [26, 27]. При варикозном расширении вен и наличии кровотока в селезеночной вене, величина которого превышает вели­чину кровотока в ВВ, отмечают тенденцию к увеличению размеров варикозно расширенных вен и повышению риска развития кровотечения [28]. При высо­ких значениях индекса застоя (гиперемии, congesion index) велика вероятность раннего развития кровотечения из варикозно расширенных вен [29]. Индекс застоя - это отношение площади поперечного сечения к средней линейной скорости кровотока в ВВ. В норме величина индекса находится в диапазоне 0,03-0,07 [24, 30, 31]. При циррозе печени индекс достоверно увеличивается до значений 0,171 ± 0,075. Выявлена корреляция индекса застоя с величиной давления в ВВ, степенью печеночной недостаточности и выраженностью кол- латералей, индексом периферического сопротивления в печеночной артерии [31-33]. Высокий риск другого осложнения ПГ - печеночной энцефалопатии связан с наличием гепатофугального направления кровотока в ВВ, часто на­блюдается у пациентов с обратным направлением кровотока в селезеночной вене и наличием порто-системных коллатералей [25, 34].

Для снижения риска развития печеночной энцефалопатии выполняют пор­то-системное шунтирование с целью снижения давления в ВВ и поддержания общего печеночного кровотока. Согласно данным С.И. Жестовской (18), при исследовании сосудистых анастомозов, создаваемых хирургическим путем, целесообразно придерживаться следующих методических моментов.

    1. Визуализацию сплено-ренального анастомоза «конец-в-бок» осущест­вляют со стороны спины больного по левой среднелопаточной линии при са­гиттальном сканировании подлиннику левой почки. Анастомоз определяется в виде единичного дополнительного сосуда, отходящего под различным углом от боковой стенки левой почечной вены ближе к верхнему полюсу почки.
    2. Визуализация сплено-ренального анастомоза «бок-в-бок» отличается на­личием двух дополнительных сосудов, отходящих симметрично от почечной вены в одной плоскости. Сосуд, прилежащий ближе к верхнему полюсу почки, визуализируется до ворот селезенки, при этом, кроме осмотра больного в по­ложении на спине, производят осмотр в положении больного на правом боку в области левого подреберья по передней и средней подмышечным линиям, ко­сым сканированием. УЗ-изображение сплено-ренального анастомоза необхо­димо дифференцировать от яичковой вены. Анастомоз располагается ближе к верхнему полюсу почки, представлен в виде ровной тубулярной структуры, легче визуализируется со стороны спины пациента. Яичковая вена располага­ется ближе к нижнему полюсу почки, может иметь извитой ход, легче визуали­зируется при косом сканировании из левого подреберья.
    3. Визуализацию илео-мезентериального анастомоза осуществляют справа от средней линии живота от мезогастральной области до крыла подвздошной кости. Исследуется нижняя полая вена. Далее датчик располагают в околопу­почной области с наклоном УЗ-луча к средней линии живота. При продвижении датчика от начала НПВ, косо к эпигастральной области, визуализируется со­судистый анастомоз, соответствующий месту соединения подвздошной вены и верхней брыжеечной вены.

Прямыми УЗ-признаками, подтверждающими проходимость портосистем- ного шунта, являются окрашивание просвета шунта в режиме ЦДК или ЭДК и регистрация показателей венозного кровотока. К косвенным признакам от­носятся данные об уменьшении диаметра ВВ и расширении реципиентной вены.

К портальной гипертензии могут приводить нецирротические заболевания, сопровождающиеся образованием узлов в печени. Узловую регенеративную гиперплазию, частичную узловую трансформацию относят к редким добро­качественным заболеваниям печени. В печени определяют узелки из клеток, похожих на портальные гепатоциты, которые образуются в результате облите­рации мелких ветвей воротной вены на уровне ацинусов. Развитие этих изме­нений связано с наличием системных заболеваний, миелопролиферативных нарушений. УЗ-изображение узелков не имеет специфических признаков и диагноз основывается на выявлении признаков ПГ, которые отмечаются в 50% случаев [25].

В основе синдрома Бадда-Киари лежит обструкция печеночных вен на лю­бом уровне - от выносящей дольковой вены до места впадения нижней полой вены в правое предсердие. Причины, приводящие к развитию этого синдрома, чрезвычайно разнообразны: первичные и метастатические опухоли печени, опухоли почек и надпочечников, заболевания, сопровождающиеся гиперкоа­гуляцией, травма беременность, использование оральных контрацептивов заболевания соединительной ткани, сосудистые мембраны, стеноз или тром­боз нижней полой вены [35-37]. Примерно у 70% пациентов причина данного состояния остается невыясненной. При УЗИ в В-режиме может наблюдаться гипертрофия хвостатой доли, изменение структуры печени асцит. В зависимо­сти от стадии заболевания изменяется эхогенность печени, от гипоэхогенной в период острого тромбоза вен до гиперэхоенной в отдаленном периоде за­болевания [25].

При триплексном сканировании в зависимости от степени поражения пе­ченочных или нижней полой вен может выявляться, отсутствие кровотока; не­прерывный (псевдопортальный) низкоамплитудный кровоток; турбулентный; кровоток обратного направления.

Двойное окрашивание печеночных вен в режиме ЦДК является патогномоничным признаком при синдроме Бадда-Киари. Кроме этого ЦДК позволяет обнаружить внутрипеченочное венозное шунтирование регистрировать параумбиликальные вены Выявление внутрипеченочных коллатеральных сосудов играет важную роль в дифференциальной диагностике синдрома Бадда-Киари и цирроза печени.

Результаты наших исследований свидетельствуют о наличии синдрома Бадда-Киари у пациентов с очаговыми образованиями печени, возникшими вследствие прорастания или экстравазальной компрессии одной или несколь­ких печеночных вен при гепатоцеллюлярном раке - в 54% случаев при мета­стазах в печень - в 27%, с кистозными образованиями печени - в 30%, у лиц с кавернозными гемангиомами печени - в 26% наблюдений.

Воноокклюзионная болезнь (ВОБ) характеризуется развитием облитериру­ющего эндофлебита печеночных венул. Печеночные венулы чувствительны к токсическому воздействию, которое развивается вследствие длительного при­ема азатиоприна после трансплантации почки или печени, лечения цитостатическими препаратами облучения печени (общая доза облучения достигает или превышает 35 гр.) [38-40]. Клинически ВОБ проявляется желтухой, нали­чием боли в правом подреберье увеличением печени, наличием асцита [25] Диагностика данного заболевания достаточно сложна поскольку печеночные вены остаются проходимыми.

5. Комплексное ультразвуковое исследование рака поджелудочной железы

На основании данных УЗИ выработан алгоритм обследования пациентов, страдающих раком ПЖ

  • чрескожное исследование в В-режиме в реальном масштабе времени, широко используемое для выявления опухолей ПЖ, по существу является скрининговым методом, с которого начинают обследование больного;
  • цветовое допплеровское сканирование или исследование в В-режиме в сочетании с использованием двуокиси углерода (микропузырьков С02) в ка­честве контрастного вещества, предоставляет дополнительные возможности в дифференциальной диагностике опухолевого процесса и воспалительных изменений ПЖ;
  • цветовое допплеровское сканирование с использованием режимов ЦДК или ЭДК дает информацию о характере взаимоотношения опухоли с сосуда­ми системы воротной вены, системы нижней полой вены, а также аорты и ее ветвей.

Если диагноз окончательно не установлен, то на основании результатов ком­плексного УЗИ принимается решение о выборе необходимого дополнительно­го метода исследования или их сочетанного использования. К ним относят: УЗ-эндоскопическое исследование, УЗ-внутрипротоковое исследование, чрескожная аспирационная биопсия ПЖ под контролем УЗИ. Интраоперационное ультразвуковое исследование позволяет уточнить вид и объем операции.

Диагностика рака в В-режиме в реальном масштабе времени основывает­ся на прямых и косвенных признаках. К прямым признакам относятся выявле­ние солитарного очага или полости неоднородной плотности с наличием ли­нии демаркации между опухолью и паренхимой ПЖ. Опухолевая перестройка паренхимы ПЖ - это основной прямой признак наличия опухоли. Перестройка структуры в зоне поражения вызывает изменение интенсивности отражения эхосигналов от опухоли. Выделяют следующие варианты эхогенности опухо­ли: гипоэхогенный, гиперэхогенный, изоэхогенный и смешанный.

Согласно нашим данным УЗИ в В-режиме 131 больного аденокарциномой ПЖ, локализацию процесса в головке отмечали в 62% наблюдений, в теле - в 12%, хвосте - 24% и тотальное поражение - в 2% случаев. В большинстве на­блюдений диагностировали гипоэхогенные образования - 81,7%, смешанной эхогенности - в 10,7% случаев, гиперэхогенные - в 4,5 % и изоэхогенные - в 3,1 % наблюдений.

Возможность УЗИ в В-режиме в диагностике опухолей зависит от локали­зации и ее размеров. В зависимости от величины опухоли, размеры железы могут оставаться неизменными либо отмечается локальное или диффузное ее увеличение.

К косвенным признакам аденокарциномы относятся расширение панкреа­тического протока, расширение общего желчного протока (ОЖП). Обструкция главного панкреатического протока (ГПП), обусловленная сдавлением или прорастанием опухолью, может происходить непосредственно в области его перехода в ампулу с последующей дилатацией дистальнее уровня обструк­ции. В этом случае визуализируется проток в теле и/или головке диаметром более 3 мм. Нами отмечена дилатация ГПП от 4 до 11 мм в 71% наблюдений при локализации опухоли в головке поджелудочной железы. При локализации опухоли в головке ПЖ и близком расположении к интрапанкреатической части общего желчного протока, вследствие опухолевой инвазии, циркулярного сдавления опухолью или роста опухоли в просвет протока развивается обструкция ОЖП. При диаметре ОЖП 12-17 мм просвет внутрипеченочных желчных про­токов достигал 8 мм в сочетании с увеличением размеров желчного пузыря Расширение внутрипеченочных желчных протоков может быть обусловлено наличием опухоли в головке ПЖ либо лимфатических узлов в области гепато-дуоденальной связки

При локализации рака в области крючковидного отростка не всегда удается по данным УЗИ в В-режиме адекватно визуализировать и оценить изменения на ранней стадии заболевания. По мере распространения процесса и инфиль­трации головки ПЖ опухолевые массы достигают уровня терминального отде­ла общего желчного протока. Однако эти изменения, как правило, диагности­руются уже на поздней стадии заболевания, Поэтому для опухоли, исходящей из крючковидного отростка, характерна дилатация общего желчного протока, ГПП и развитие желтухи на поздней стадии заболевания.

Дифференцировать эхографическую картину рака необходимо, прежде всего, с локальными формами панкреатита, раком большого дуоденального сосочка, иногда псевдокистами, лимфомами, метастазами в ПЖ. Тактически важным является учет клинических и лабораторных данных в сочетании с ре­зультатами биопсии

Дополнительные возможности в дифференциальной диагностике опухо­левого процесса и воспалительных изменений ПЖ открывает применение цветового допплеровского сканирования в режиме ЦДК, ЭДК и/или В-режиме в сочетании с использованием двуокиси углерода. Нами проанализированы дополнительные возможности получения необходимой информации с по­мощью цветового допплеровского сканирования. При использовании данной методики определяли наличие сосудов характер и скорость кровотока в них. При дуплексном сканировании у больных раком ПЖ отмечается либо отсут­ствие кровотока сосудов внутри опухоли, либо регистрируются сосуды пре­имущественно с артериальным кровотоком коллатерального типа, диаметром 1-3 мм. ЛСК- 10-30 см/с. Ни в одном наблюдении не было выявлено сосудов, огибающих опухоль в виде ободка.

Для усиления ультразвукового сигнала, отражающегося от эритроцитов, ис­пользуют эхоконтрастные вещества. В нашей работе был использован левовист. Проводили исследования в два этапа у трех больных раком ПЖ и шести - хроническим панкреатитом (ХП) На первом этапе выполняли УЗ-исследова­ние сосудистого русла в головке ПЖ. На втором - оценивали кровоток в сосудах головки ПЖ после внутривенного введения 6 мл левовиста в концентрации 400 мг/мл, с последующим сравнением интенсивности сигналов от кровотока до и после применения левовиста. При раке ПЖ на первом этапе исследования у трех больных отсутствовал кровоток внутри опухоли. После введения левови­ста через 15-20 с на протяжении одной-двух минут в двух случаях отчетливо визуализировали артериальные сосуды диаметром до 2 мм с коллатеральным типом кровотока. Среди 6 пациентов с ХП на первом этапе в четырех случаях в головке ПЖ визуализировались артерии с магистральным типом кровотока и вены. На втором этапе регистрация хода ранее зафиксированных сосудов заметно улучшилась. В остальных наблюдениях появилось изображение со­судов, преимущественно вен, которые не определяли ранее. Таким образом, на основании накопленного опыта мы реко­мендуем применение в сложных диагно­стических ситуациях цветового допплеровского сканирования в режимах ЦДК. ЭДК для дифференциальной диагностики заболеваний ПЖ.

Наиболее простым веществом, усили­вающим изображение в В-режиме, явля­ется двуокись углерода (микропузырьки СO2). Введение в чревный ствол микро­пузырьков СO2 во время агиографиче­ского исследования при изучении ПЖ с помощью УЗИ в В-режиме является по существу комбинированным способом диагностики. Использование двуокиси углерода дает возможность более четко подтвердить и дифференцировать ха­рактер процесса в ПЖ. Согласно данным Kazumitsu Koito et al. [41] при обследова­нии 30 пациентов раком ПЖ и 20 - хро­ническим панкреатитом, в зависимости от наполнения зоны поражения микропу­зырьками СO2, диагностировали наличие и степень васкуляризации. Авторы выяви­ли, что раковая опухоль в 91% наблюде­ний гиповаскулярная, зона ХП в 95% слу­чаев - изоваскулярная. Сопоставление результатов УЗИ в В-режиме с использо­ванием двуокиси углерода, компьютерной томографии и дигитальной субтракционной ангиографии в дифференциальной диагностике рака ПЖ и ХП показало, что чувствительность методов составляет 98%, 73% и 67% соответственно.

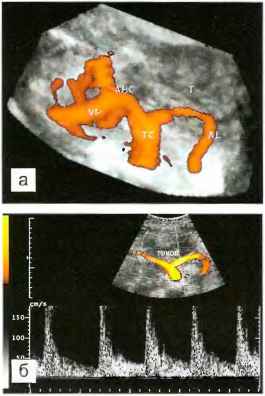

Рис. 184. Трехмерная реконструкция и ЦДС селезе­ночной артерии. Рак ПЖ

а.        Изображение опухоли (T) тела-хвоста подже­лудочной железы и селезеночной артерии (AL) в структуре опухоли. Трехмерная реконструкция со­четание В-режима и УЗ-ангиографии (ТС-чревный ствол, АНС - общая печеночная артерия, VP - во­ротная вена).

б.        Изображение опухоли (TUMOR) поджелудочной железы и селезеночной артерии (AL) в структуре опухоли. Спектрограмма селезеночной артерии на участке компрессии.

Одним из ключевых моментов в определении резектабельности рака явля­ется оценка состояния магистральных сосудов и степень вовлечения их в опу­холевый процесс. Уже на дооперационном этапе по данным УЗ-исследования можно получить необходимую информацию. При локализации рака в головке ПЖ, как правило, проводится целенаправленное исследование верхней бры­жеечной вены, воротной вены и ее конфлюенса, верхней брыжеечной арте­рии, общей печеночной артерии и чревного ствола, в теле - чревного ствола, общей печеночной и селезеночной артерий, в хвосте - чревного ствола и селе­зеночных сосудов. В определении резектабельности опухоли имеет значение и состояние нижней полой вены. На наш взгляд, для оценки состояния сосудов по данным цветового допплеровского сканирования целесообразно проводить

анализ:

    1. Локализации и анатомического рас­положения магистральных артерий и вен относительно опухоли (сосуд не контак­тирует с опухолью, контактирует с опухо­лью, располагается в структуре опухоли).
    2. Состояния стенки и просвета сосуда (эхогенность стенки сосуда не изменена, повышена; величина просвета не измене­на, изменена на участке контакта с опу­холью).
    3. Величины линейной скорости крово­тока на всем протяжении сосуда, доступ­ном УЗ-визуализации.

При контакте сосуда с опухолью ре­гистрация локального увеличения ЛСК свидетельствует о наличии гемодинамически значимой экстравазальной ком­прессии сосуда опухолью. В такой ситуации для определения резектабельно- сти опухоли первостепенное значение имеет информация об инвазии опухоли в стенку сосуда. Повышение эхогенности стенки сосуда на участке контакта с опухолью свидетельствует либо о фиксации опухоли, либо о прорастании опухолью стенки сосуда. Повышение эхогенности стенки и наличие субстра­та в просвете сосуда указывает на прорастание сосуда опухолью. Отсутствие УЗ-изображения сосуда, анатомический ход которого располагается в струк­туре опухоли, также свидетельствует о прорастании сосуда. Кроме этого, при раке ПЖ часто развивается пристеночный или обтурирующий тромб в верхней брыжеечной вене и/или селезеночной вене. Тромбоз из этих вен может рас­пространяться и на воротную вену.

На сегодняшний день трехмерная реконструкция опухоли ПЖ и близ­лежащих магистральных сосудов при использовании сочетания В-режима и ангиографии позволяет оценить их анатомическое взаимоотношение и степень контакта. Однако для решения вопроса о состоянии стенки сосуда на участке контакта с опухолью преимущественное значение имеют дан­ные, полученные при использовании В-режима. Сравнение возможностей В-режима при двухмерном сканировании и трехмерной реконструкции сви­детельствует о более высокой разрешающей способности метода при трех­мерном УЗ-изображении. Более четко регистрируют структурные особен­ности и контур стенки, а также состояние ее эхогенности, что имеет важное клиническое значение при определении показаний к оперативному лечению пациентов, страдающих раком ПЖ.

Рис. 185. Трехмерная реконструкция селезеночной артерии. Изображение стенки и просвета селезе­ночной артерии (AL) в структуре опухоли (Т). Про­растание стенки селезеночной артерии опухолью. Интактная общая печеночная артерия (АН).

В качестве примера на рис. 184, 185 прослеживается анатомический ход селезеночной артерии в структуре опухоли ПЖ. При дуплексном сканировании просвет артерии окрашивается, на участке контакта с опухолью регистрируют локальное повышение скорости кровотока, что свидетельствует о наличии ге­модинамически значимой экстравазальной компрессии. Сравнение эхогенно­сти и толщины стенки селезеночной и общей печеночной артерий показывает наличие признаков прорастания стенки СА опухолью.

Варианты взаимоотношения рака ПЖ с магистральными сосудами пред­ставлены в таблице 41.

Таблица 41. Взаимоотношение рака ПЖ с магистральными сосудами по данным ультразвукового исследования.

Взаимоотношения сосудов с опухолью

Состояние сосудов

Эхогенность стенки Величина просвета

Локальное повышение ЛСК

I Не контактируют

не изменена

не изменена

-

II Контактируют 1

не изменена

не изменена

-

2

не изменена

изменена

+

3

повышена

не изменена

-

4

повышена

изменена

+

III В структуре опухоли 1

повышена

изменена

+

2

не дифференцируется от окружающих тканей

не определяется

кровоток не регистрируют

«-» - отсутствие; «+» - наличие

Методика трехмерной реконструкции эффективна в оценке состояния стен­ки сосудов и имеет меньшее клиническое значение в оценке УЗ-характеристик патологического очага. Улучшение изображения опухоли в В-режиме при трехмерной реконструкции по сравнению с двухмерным сканированием (более ярко визуализируют границы опухоли, более четко определяют структурные особенности) не является строго необходимой информацией для решения во­проса о резектабельности рака ПЖ.

Подобная информация на дооперационном этапе позволяет определить тактику ведения больного и решить вопрос о возможности удаления опухоли с реконструкцией или без реконструкции пораженного сегмента сосуда.

Анализируя наш материал, основанный на результатах обследования бо­лее 50 больных с очаговыми поражениями поджелудочной железы, мы пришли к выводу, что для оценки состояния стенки, просвета сосуда и решения вопро­са о возможности выполнения оперативного лечения и его объема у больных раком ПЖ, показанием к проведению трехмерной реконструкции является наличие опухоли поджелудочной железы, контактирующей с магистральными сосудами.




6. Комплексное ультразвуковое исследование неорганных забрюшинных образований

Забрюшинное пространство заключено между задним листком париеталь­ной брюшины и задней стенкой полости живота, которая образована телами по­звонков, четырьмя нижними ребрами и предбрюшинной фасцией, покрывающей ножки диафрагмы, квадратную поясничную и подвздошную мышцы. Верхней

границей пространства является диафраг­ма, нижней-промонториум и безымянная линия боковыми границами - места пере­гиба париетальной брюшины,

В забрюшинном пространстве, в клет­чатке, расслоенной фасциями, находят­ся почки с мочеточниками, надпочечни­ки брюшная аорта с крупными ветвями, нижняя полая вена с рядом крупных при­токов, восходящие поясничные вены, на­чальные отделы vv. Azygos и hemiazygos, вегетативные нервные сплетения, пояс­ничный отдел симпатического нервного ствола, лимфатические узлы, лимфати­ческие сосуды, поясничные лимфатические стволы, trunci intestinales, cycterna chili. К ретроперитонеальным органам относят также двенадцатиперстную кишку (кроме начального отдела), поджелудочную железу (кроме хвоста). Вы­шесказанное определяет многообразие клинических форм и различие по генезу первичных неорганных забрюшинных опухолей

Суммируя данные об особенностях неорганных забрюшинных образований (НЗО), следует отметить, что:

    1. Отсутствует специфическая клиническая картина НЗО. Разнообразие клинических признаков заболевания обусловлено тем, что НЗО могут рас­пространяться от диафрагмы до малого таза, и только локализация опухоли обуславливает развитие патогномоничных клинических симптомов.
    2. Ведущими характеристиками общего состояния являются признаки опу­холевой интоксикации и потеря массы тела Несоответствие между большими размерами новообразования и малой степенью его воздействия на организм в течение длительного времени является характерной чертой НЗО.

Общепризнанным является тот факт, что ультразвуковое исследование в В-режиме является скрининговым методом в диагностике опухолей брюшной полости и забрюшинного пространства. На основании данных исследования в В-режиме можно получить сведения о размерах, форме и структуре образо­вания [42-47] Несмотря на то, что в литературе существуют различные точки зрения, данные УЗИ в В-режиме дают довольно определенную информацию о структуре отдельных нозологических форм НЗО, таких как опухоли из жировой ткани, некоторые нейрогенные образования, тератомы.

Рис. 186. Схема забрюшинного пространства.

Для уточнения расположения новообразования и решения вопроса о его резектабельности В В Цвиркуном [48] предложена схема деления забрю­шинного пространства на 5 зон (рис 186), нумеруемых по часовой стрелке: 1) между диафрагмой сверху, аортой слева, левой почечной артерией снизу и боковой брюшной стенкой справа; 2) между левой почечной артерией сверху, аортой слева левой подвздошной артерией снизу и боковой брюшной стенкой справа 3) тазовая - ниже подвздошных артерий и безымянной линии; 4) меж­ду правой общей подвздошной артерией снизу, инфраренальным сегментом аорты справа, боковой брюшной стенкой слева и правой почечной артерией сверху; 5) между правой почечной артерией снизу, супраренальным сегментов аорты справа, боковой стенкой слева и правым куполом диафрагмы сверху.

По данным УЗ-изображения магистральных артерий и вен необходимо ана­лизировать их анатомическое расположение и ход относительно новообразо­вания. При этом анатомический ход сосудов может иметь следующие вариан­ты: неизменен, изменен или находится в структуре образования. Регистрация ЛСК позволяет судить о состоянии гемодинамики в исследуемых сосудах с учетом наличия либо отсутствия локальных изменений кровотока. Так, со­гласно данным Ю.А. Степановой [47], среди 60 исследованных НЗО измене­ния анатомического хода сосудов выявили в 76,7% наблюдений, из которых у 65,9% больных диагностировали гемодинамически значимую экстравазальнук компрессию на этом участке. При рецидивных опухолях возможны изменения анатомического хода магистральных сосудов.

Сосуды, огибающие опухоль, визуализируются только при злокачественном генезе опухоли. Источником данных сосудов могут быть поясничные артерии, нижняя полая вена, подвздошные артерии и вены. Исследуемые сосуды диа­метром 1,5-3,0 мм представлены артериями с коллатеральным кровотоком и венами с монофазным спектром кровотока. Однако при опухолях больших размеров, полициклической и/или многоузловой форме могут возникать труд­ности в определении наличия и регистрации анатомического хода сосудов  огибающих опухоль. В ряде наблюдений поясничные, подвздошные сосуды яв­ляются источником сосудов, участвующих в кровоснабжении НЗО. Используя режим ЦДК и/или ЭДК, удается проследить их анатомический ход к опухоли зарегистрировать диаметр (1,5-5,0 мм), а также определить характер и вели­чину кровотока.

Диагностика различных вариантов внутриопухолевой ангиоархитектоники является одним из интересных и малоизученных вопросов. При интерпретации данных ангиоархитектоники НЗО следует оценить степень их васкуляризации. НЗО могут быть гиперваскулярными, гипо- и аваскулярными. Степень васкуля­ризации зависит от вида, размера опухоли и характера ее кровоснабжения. Мы провели сопоставление результатов морфологического исследования неорган­ных опухолей и данных цветового допплеровского сканирования. Полученные нами данные позволили проанализировать ангиоархитектонику различных по генезу групп забрюшинных образований и выявить некоторые их особенно­сти. Так, анализ ангиоархитектоники 80 НЗО, по данным Ю.А. Степановой [47], показал, что в липоме не выявляют внутриопухолевый кровоток. В липосаркоме прослеживают следующие тенденции: при размере опухоли менее 5,0 см данные о наличии внутриопухолевого кровотока не получены ни в одном наблюдении, но по мере увеличения опухоли выявляют единичные артерии с коллатеральным типом кровотока и вены. Опухоли больших размеров преиму­щественно гиперваскулярные. В них регистрируется множество артерий и вен. Рецидивные опухоли, как правило, гиперваскулярны. Сосудистая сеть внутри опухоли усиливается с каждым новым рецидивом. По-видимому, именно этим обстоятельством можно объяснить отсутствие очагов распада в липосаркоме в отличие от лейомиосаркомы. Внутриопухолевая сеть внутри лейомиосаркомы представлена артериями и венами, однако она незначительна даже при раз­мере опухоли более 15 0 см. Не выявили внутриопухолевого кровотока в гемангиомах лимфангиомах, при системных забо­леваниях При злокачественных морфоло­гических формах диагностировали арте­риальный и венозный кровоток у больных с рабдомиосаркомой, гемангиасаркомой, лимфангиосаркомой, мезенхимомой, нейросаркомой, опухолями неясного генеза Описанные УЗ-картины на уровне опухо­левых сосудов изобилуют различными вариантами, что связано с многообразием морфологических видов опухоли, различ­ным генезом и индивидуальными особен­ностями их кровоснабжения.

Суммируя представленные данные о возможностях цветового допплеровского сканирования при обследовании больных с НЗО, следует подчеркнуть, что метод позволяет уточнить локализацию новооб­разования и определить взаимоотноше­ние с магистральными сосудами, выявить источники и пути кровоснабжения ново­образований, он является одним из ве­дущих методов в оценке регионарной ангиоархитектоники в зоне НЗО Подобный объем информации об анатомическом и функциональном состоянии артерий и вен брюшной полости и забрюшинного пространства помогает хирургам решить вопрос о характере и объеме хирургического вмешательства у данной катего­рии больных

Однако ЦДС присущи и ограничения УЗ-изображение сосудистой системы возможно лишь отдельными сегментами; при наличии низкой скорости крово­тока в сосуде проследить его анатомический ход не представляется возмож­ным

Трехмерная реконструкция УЗ-изображения включает исследование в В-ре­жиме, режиме УЗ-ангиографии и сочетание В-режима и УЗ-ангиографии При­менение трехмерной реконструкции в В-режиме при обследовании пациентов с НЗО позволяет получить более четкое изображение структурных осо­бенностей исследуемых образований благодаря прозрачности изобра­жения (рис. 187, 188); больший объем информации о состоянии прилежащих тканей и структур за счет объединения их в единый визуальный массив, пре­имущества в оценке краевой зоны и формы патологического очага

Рис. 187. Эхограмма нейрофибромы (TUMOR) в В-режиме при двухмерном сканировании

Рис. 188. Эхограмма нейрофибромы (T) в В-режиме при трехмерной реконструкции (AIE - наружная подвздошная артерия. VIE - наружная подвздошная

вена;.

Подобная информация позволяет уточнить детали структурных особенно­стей новообразования однако большое клиническое значение имеют данные,

полученные при использовании сочета­ния В-режима и УЗ-ангиографии.

Трехмерная реконструкция при ис­пользовании сочетания В-режима и УЗ-ангиографии позволяет визуализировать магистральные сосуды на большем про­тяжении, в ряде случаев проследить ана­томический ход, не определяемый при цветовом допплеровском сканировании (рис.189 а, б). Особенно улучшается воз­можность визуализации сосудов среднего и мелкого калибра, что позволяет более тщательно проследить их анатомический ход. Эта информация особенно важна в диагностике сосудов, участвующих в кро­воснабжении новообразования, и сосу­дов, огибающих его, а также внутриопухолевых сосудов. Использование сочетания В-режима и УЗ-ангиографии позволяет правильно соотнести анатомическое рас­положение сосудов относительно образо­вания и получить цельную картину ангио­архитектоники неорганных забрюшинных образований. Цветовое допплеровское сканирование и трехмерная реконструк­ция взаимно дополняют друг друга, что дает основание предложить эти два ме­тода для комплексного применения при проведении УЗ-исследования больных с неорганными забрюшинными образова­ниями.

Анализируя наш материал, основанный на результатах обследования боль­ных с НЗО с помощью трехмерной реконструкции, полагаем, что показанием к проведению трехмерной реконструкции является уточнение анатомиче­ских особенностей и расположения сосудистой системы в зоне неорганного забрюшинного образования.

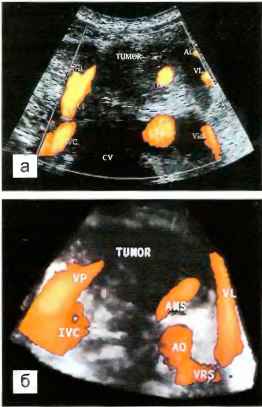

Рис. 189 а, б. Цветовое допплеровское сканирова­ние сосудов, окружающих нейрофиброму (TUMOR). (АНР - собственная печеночная артерия, VP - ворот­ная вена, IVC - нижняя полая вена, AMS - верхняя брыжеечная артерия, АО - аорта, VRS - левая по­чечная артерия, VL - селезеночная вена, AL - селе­зеночная артерия).

Таким образом, использование новейших ультразвуковых технологий - цветового допплеровского сканирования и трехмерной реконструкции абдо­минальных сосудов - показало, что неинвазивная ультразвуковая диагности­ка выходит на качественно новый уровень, позволяющий принимать участие в выборе тактики лечения больных.

ГЛАВА 14



ДОППЛЕРОВСКИЕ УЛЬТРАЗВУКОВЫЕ МЕТОДЫ ИССЛЕДОВАНИЯ В УРОНЕФРОЛОГИИ



1. Допплеровские технологии при исследовании почек и верхних мочевых путей

С появлением новых компьютерных технологий диагностические возмож­ности допплеровских методик при ультразвуковом исследовании значительно расширились. Благодаря высокому качеству визуализации самых мелких ана­томических структур, использованию функциональных нагрузок, эхоконтрастному усилению и возможности оценки трехмерных виртуальных изображений, диагностика заболеваний почек и верхних мочевых путей поднялась на новый качественный уровень.

1.1. Методика цветового дуплексного сканирования при исследовании почек и верхних мочевых путей

Кровоснабжение почек осуществляется за счет почечных артерий, отходя­щих от аорты по одной с каждой стороны. Почечные артерии являются терми­нальными сосудами, которые не коммуницируют по мере направления к пе­риферии почки. В воротах почечная артерия делится на переднюю и заднюю ветви, от которых отходят междолевые артерии, располагающиеся в почечном синусе. На периферии междолевые артерии образуют сосудистую сеть, кото­рая состоит из аркуатных или дуговых артерий, идущих параллельно капсуле почки на уровне кортико-медуллярного перехода, от которых к капсуле почки отходят корковые или междольковые артерии, и медуллярные ветви, снабжа­ющие кровью пирамидки.

Венозная система почки повторяет строение артериальной. Из междоле­вых вен формируется правая и левая почечные вены, которые впадают в ниж­нюю полую вену на уровне I-II поясничного позвонка почти под прямым углом. Левая почечная вена располагается позади верхней брыжеечной артерии и кпереди от аорты. Правая почечная вена короче левой. Устье левой почечной вены расположено выше, чем правой. В левую почечную вену впадают также левая надпочечниковая вена и левая тестикулярная (яичниковая) вена.

Кровоснабжение мочеточников осуществляется за счет мочеточниковых ар­терий, отходящих в верхнем отделе от почечных и гонадных артерий, в нижнем отделе - от различных ветвей внутренней подвздошной артерии.

Для оценки основных стволов почечных артерий применяются две стан­дартные позиции. Первая - поперечное сканирование из переднего абдоми­нального доступа, когда можно получить изображение сразу обеих почечных артерий и вен, применяя как цветовое, так и энергетическое картирование

(рис. 190). Вторая позиция для оценки по­чечных артерий - продольное сканирова­ние, при положении пациента на правом боку. При этом датчик располагается субкостально и при глубоком вдохе в режиме ЦДК, применяя компрессию, получается четкое изображение обеих почечных ар­терий (рис. 191). Эта позиция рекомен­дуется для оценки уровня отхождения почечных артерий и их количества. Нуж­но отметить, что приблизительно 30% па­циентов имеют множественные почечные артерии, которые могут варьироваться как по числу, так и по расположению. Если необходимо оценить характер кровотока в корковых отделах почки, то следует ис­пользовать режим ЭДК. Применение ЭДК обеспечивает лучшую визуализацию как основных стволов почечных артерий, так и мелких ветвей. Однако при этом теряет­ся информация о направлении тока кро­ви. Методика Dynamic-Flow обеспечивает отображение тока крови вне зависимости от его направленности и глубины залега­ния сосуда (рис. 192). Эта ее способность основана на одновременном использова­нии технологии широкополосного скани­рования и оценки допплеровского сдвига эритроцитов. Трехмерная реконструкция сосудов с использованием режима ЭДК и проекции максимальной интенсивности позволяет получать сопоставимые с ангиографическим изображения почечных сосудов. Для оценки почечных вен также используются два вышеперечисленных доступа и режим ЦДК. Правая почечная вена может быть прослежена на всем протяжении от ворот почки до впадения в нижнюю полую вену.

Рис. 190. Схема визуализации основных стволов по­чечных артерий из переднего поперечного доступа.

Рис. 191. Схема визуализации основных стволов почечных артерий из бокового субкостального до­ступа.

Рис. 192. Эхограмма почечного кровотока. Методи­ка Dynamic flow.

Позиция продольного сканирования из субкостального доступа может быть ре­комендована также для измерения доп­плеровского спектра в обеих почечных артериях. Известно, что допплеровский сигнал в почечных артериях является низкорезистивным, схожим с сигналом, получаемым в паренхиматозных орга­нах. Отличительными характеристиками этого сигнала являются быстрый систо­лический подъем и длительная высоко­скоростная кривая во время диастолы (рис. 193). На допплеровской кривой в конце систолического пика присутству­ет небольшая выемка, отражающая так называемый ранний систолический пик. Этот знак чрезвычайно важен при оцен­ке времени систолического ускорения на почечной допплерограмме. В норме пик систолической скорости в основной почечной артерии должен быть менее 100 см/с. Пиковая систолическая ско­рость плавно снижается в интраренальных артериях по направлению к периферии почки. Диастолическая скорость примерно вдвое ниже систолической, и это отражается в показателях индек­са резистентности (ИР), который в нормальной почке ниже 0,7. Среди допплеровских индексов принято измерять также соотношение систолической скорости кровотока в аорте к аналогичному показателю в почечных артериях. Совокупность наиболее часто используемых показателей представлена в та­блице 42.

Таблица 42. Допплеровские показатели кровотока в почечных артериях [1].

Индексы

Формула расчета

Значения

МСС: почечная артерия


60-100 см/с (<180 см/с)

Индекс резистентности

МСС - КДС /МСС

0,56-0,7 (<0,7)

Систоло-диастолическое отношение

КДС / МСС

0,26-0,4

Индекс пульсации

МСС - КДС/средняя СК

0,7-0,14

Соотношение поч.арт./аорта

МСС поч.арт/МСС аорта

<3,0

Время акселерации

Время до систолического пика

0,04-0,06 с

Индекс акселерации


250-380 см/с2

Сокращения: МСС - максимальная систолическая скорость кровотока, КДС - конечная диастолическая скорость кровотока, средняя СК - средняя скорость кровотока.

Необходимо помнить, что показатель индекса резистентности отражает большую зависимость от возраста исследуемого и от места его измерения в сосудистой системе почки. Так, значения ИР для уровня ворот почки будут при­мерно 0,65 ± 0,17, тогда как на уровне междольковых артерий его значение будет примерно 0,54 ± 0,2 [2]. Показатели ИР для разных возрастных групп отражены в таблице 43.

Рис. 193. Допплерограмма кровотока по почечной артерии. Ранний систолический пик обозначен стрелкой.

Допплерограмма кровотока по вене небольшого калибра носит практически постоянный характер, приобретая небольшую фазовую зависимость от дыха­ния только у вены большого диаметра (рис. 194).

Таблица 43. Значение показателей индекса резистентности в междолевых артериях

в зависимости от возраста [2].

Возраст

ИР

m ± 2 SD

<20

0.567

0.523-0.611

21-30

0.573

0.528-0.618

31-40

0.588

0.546-0.630

41-50

0.618

0.561-0.675

51-60

0.688

0.603-0.733

61-70

0.732

0.649-0.815

71-80

0.781

0.707-0.855

>80

0.832


Рис. 194. Допплерограмма кровотока по правой по­чечной вене.

Рис. 195. Цветовая допплеровская эхограмма мо­чевого пузыря в триплексном режиме. Допплерограмма мочеточникового выброса из устья левого мочеточника.

Методика исследования проходи­мости верхних мочевых путей пред­усматривает предварительную водную нагрузку. Мочеточниковые выбросы из устьев мочеточников наблюдают в ре­жиме энергетического картирования при традиционном трансабдоминальном сканировании мочевого пузыря. В слу­чае необходимости прибегают к транс­ректальному сканированию. Особое внимание уделяют выявлению асимме­трии мочеточниковых выбросов. Опти­мальными условиями для регистрации мочеточниковых выбросов в режиме ЭДК являются средние степени наполнения мочевого пузыря до 150-350 мл. Так как при повышении в мочевом пузыре дав­ления выше нормально допустимого (25-40 см вод. ст.), резко замедляется опорожнение мочеточников. Поэтому при переполнении мочевого пузыря ви­зуализируются очень редкие выбросы в виде «остроконечных пиков» с высоким ускорением, небольшим временем вы­броса и объемом потока. При анализе допплеровских спектрограмм скоростей потоков мочи в норме они представлены в виде одного, двух или трех пиков. Пики могут быть соединены или разделены (рис. 195).

1.2. УЗ-диагностика заболеваний магистральных почечных сосудов

Известно, что почечные артерии отли­чаются большим разнообразием по рас­положению и числу [3,4]. Среди аномалий количества и расположения почечных со­судов выделяют агенезию, гипоплазию, добавочные и множественные почечные артерии Агенезия почечной артерии, как правило, сочетается с агенезией поч­ки и встречается достаточно редко - в 0,001% случаев [5]. При агенезии визуа­лизируется увеличенная в диаметре одна почечная артерия. Гипоплазия почечной артерии сочетается с гипоплазией почки. Наблюдают уменьшение диаметра почеч­ной артерии и ее укорочение, в отличие от почечной артерии при вторичном смор­щивании Добавочные почечные артерии могут иметь место в 30-35% случаев [3-

5]. Добавочные почечные артерии чаще кровоснабжают нижний (15,7%), чем верхний (3,8%), сегмент почки По отношению к почечной лоханке они более часто наблюдаются кпереди от нее (12%), чем кзади (5%) [3]. Диаметр доба­вочной почечной артерии меньше, чем диаметр основного ствола. Основное клиническое значение имеет выявление добавочных почечных артерий, кровоснабжающих нижний сегмент почки, так как они могут спровоцировать об­струкцию мочеточника и привести к гидронефрозу Учет количества и уровня отхождения добавочного сосуда также важен у пациентов перед оператив­ным вмешательством, так как его пересечение может вызвать опасное крово­течение. Двойную почечную артерию диагностируют, когда к почке подходят два одинаковых по диаметру артериальных сосуда (рис. 196). Клиническое значение такое же, как при добавочной почечной артерии. Очень редкий ва­риант - тройная почечная артерия Множественные почечные артерии на­блюдают при подковообразной или дистопированной почке Их число и ка­либр может варьироваться Чем ниже расположена дистопированная почка, тем больше артерий ее кровоснабжают.

Рис. 196. Цветовая эхограмма брюшного отдела аорты с отходящими от нее почечными артериями. Двустороннее удвоение почечных артерий. Режим трехмерной УЗ-ангиографии (LRA 1,2-левые, RRA - правые почечные артерии)

Множественные почечные вены встречаются значительно реже, чем арте­рии Чаще наблюдают добавочные правые почечные вены. Ретроаортальная левая почечная вена чаще сочетается с удвоением или добавочными почеч­ными артериями. При выходе из ворот почки она следует косо вниз, позади аорты и впадает в нижнюю полую вену на уровне Il-IV поясничных позвонков. Кольцевидная левая почечная вена встречается в 6-17% случаев, пред­ставлена двумя ветвями, «охватывающими» аорту спереди и сзади Передняя левая почечная вена следует как обычно, задняя направляется косо вниз, сле­дует позади аорты и впадает в нижнюю полую вену на уровне IM-IV поясничных

позвонков (рис 197). Экстракавальное впадение левой почечной вены наблю­дается крайне редко. При данной анома­лии левая почечная вена впадает или в общую подвздошную или в левую полуне­парную вену. Вследствие того что давле­ние в этих венах отличается от давления в нижней полой вене то возникает веноз­ная гипертензия

Среди наиболее частых заболеваний почечных сосудов выделяют стеноз по­чечной артерии, тромбоз почечной вены.

Стеноз почечной артерии развива­ется вследствие атеросклеротических изменений или фибромышечной дисплазии стенок. Причем если атеросклеротические изменения поражают са­мые проксимальные части основной почечной артерии, то фибромышечная дисплазия развивается в дистальных отделах основной почечной артерии и сегментарных ветвях. Исследование показателей кровотока при ЦДС в триплексном режиме имеет ряд признаков, которые позволяют достаточно надежно диагностировать стеноз почечных артерий. Вопросы диагностики стеноза почечных артерий с помощью ультразвукового метода широко об­суждают в литературе [6-10]. При этом критерии стенозов разделяют на две группы: проксимальные и дистальные признаки (табл, 44).

К проксимальным относят следующие прямые признаки 1) увеличение пика систолической скорости по почечной артерии выше, чем 150 см/с (рис 198), что свидетельствует о степени стеноза в 50%, а при показателях скорости более 180 см/с уже в 60% и выше; 2) превышение отношения максимальной пиковой систолической J1CK в почечной артерии к аналогичному показателю кровотока в аорте превышает 3.5: 3) наличие турбулентного кровотока в постстенотическом участке почечной артерии, что проявляется в мозаичности рисунка при ЦДК (рис. 199).

Рис. 197. Цветовая эхограмма брюшной аорты. Ретроаортальная левая почечная вена. Режим ЦДК,

Таблица 44. Допплерографические показатели при стенозе почечных артерий.

Признаки

Стеноз <50%

Стеноз >50%

1

Проксимальные




МСС (см;с)

>150см/с, до 180см/с

>180см/с


RAR (МСС поч. арт. / МСС в аорте)

>3,0

>3,5


Постстенотическая турбулентность

+

+

2

Дистальные




Конечный систолический пик

+

Отсутствует


Время акселерации (ВА)

N

>0,07с


Индекс акселерации (ИА)

N

>30м/с2


Индекс резистентности (ИР)

N

<0,5


Различия ИР правой и левой почки

N

>5%

Рис. 198. Цветовое допплеровское сканирование правой почки. Триплексный режим. Стеноз более 60% правой почечной артерии. Режим импульсной допплерографии. Повышение МСС кровотока до 367см/с в месте сужения.

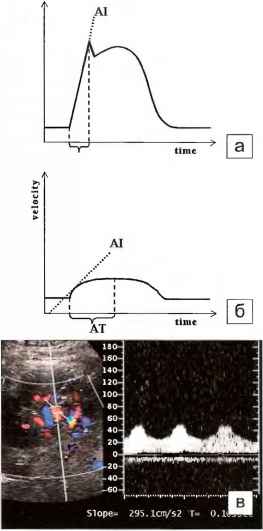

Рис. 200. Схема допплеровского спектра кровотока в почечных артериях на дистальном уровне: а) неизмененный спектр, б) «tardus-parvus» спектр. Обозначения: AI - индекс акселерации, AT - время акселерации, в) Допплерограмма на уровне дистальных отделов почечных артерий при стенозе почечной артерии более 80%. Спектр соответствует кривой типа «tardus-parvus».

Рис. 199. Стеноз правой почечной артерии. Режим ЦДК. Мозаичный кровоток в месте сужения (стрел­ка).

Дистальная группа признаков, в первую очередь, характеризуется наличием характерной допплеровскои кри­вой в интраренальных артериальных сосудах - кривой типа «tardus-parvus», для которой характерно отсутствие типичного для нормального почечного кровотока высокого систолического пика и значительное замедление систо­лического времени ускорения (рис. 200). К другим дистальным признакам стеноза почечных артерий относят наличие разницы в показателях индекса резистентности между обеими почками более чем в 0,05 и снижение индек­са резистентности в периферических почечных артериях менее 0,5. Послед­ние два показателя не являются специфическими и могут наблюдаться и при других патологических состояниях, таких как тромбоз почечной вены, хронические диффузные заболевания почек, и других.

Анализ литературных данных и соб­ственный материал позволяет констати­ровать, что роль допплеровских ультра­звуковых методик в диагностике стеноза почечных артерий еще до конца не выяс­нена. Сегодня можно только согласиться с уже определившимися двумя подходами к выявлению данной патологии с помощью ультразвукового метода: один путь - это применение технологии визуализации не­посредственно самих почечных артерий и оценки гемодинамики в устьях артерий; второй - это оценка гемодинамики в интраренальных сосудах.

Аневризма почечной артерии - до­вольно редкая аномалия. Чаще всего она бывает односторонней и встречается в возрасте 50-70 лет. Характерным при­знаком можно считать наличие в аневризме обызвествленной стенки, которая хорошо видна при рентгеновском и ультразвуковом исследованиях.

Артерио-венозные фистулы возникают чаще как осложнение после пункционной биопсии. Режим ЦДК значительно помогает в диагностике артериовенозных фистул. Подтверждением их наличия служит мозаичный кровоток, характеризующий увеличение пиковой скорости кровотока в питающей арте­рии со снижением ИР в диапазоне 0,31-0,50, и пульсирующий характер веноз­ного спектра в дренирующей вене (рис. 201).

Тромбоз почечной вены в 40% случаев развивается на фоне обезвожива­ния и септицемии у детей [11]. У взрослых он может возникать на фоне наруше­ния коагуляционных механизмов и при снижении почечного кровотока. Чаще всего он сопровождает такие заболевания, как гломерулонефрит, системная красная волчанка, сахарный диабет, нефротический синдром при выраженном гиповолемическом шоке и после трансплантации почки.

При остром тромбозе возникает общее снижение почечного кровотока, ар­териальный кровоток лоцируют только на уровне ворот почки. В режиме ЦДК отсутствуют цветовые сигналы в расширенной почечной вене. Наличие веноз­ного кровотока в паренхиме почки еще не исключает возможность тромбоза почечной вены, так как очень быстро могут образовываться венозные коллатерали, особенно у детей, что приводит к восстановлению венозного кровотока в паренхиме почки.

Рис. 201. Цветовая эхограмма левой почки в три­плексном режиме: допплеровский спектр кровотока при артериовенозной фистуле. Виден мозаичный кровоток в фистуле.

Нередко может развиваться опухолевый тромбоз почечной вены. При этом в расширенной почечной вене визуализируются эхогенные опухолевые массы. В режиме ЭДК имеется дефект прокрашивания сосуда, в самом тромбе лоци­руют мелкие сосуды с артериальным спектром. Опухолевый тромбоз может распространяться вверх по нижней полой вене до правого предсердия. Для полного тромбоза почечной вены харак­терно снижение диастолического компо­нента или реверсивный диастолический кровоток на допплерограмме почечной артерии (рис. 202).

Рис. 202. Цветовая эхограмма правой почки в триплексном режиме. Тромбоз правой почечной вены. Допплерограмма кровотока по правой почечной артерии. Повышение ИР до 0,9.

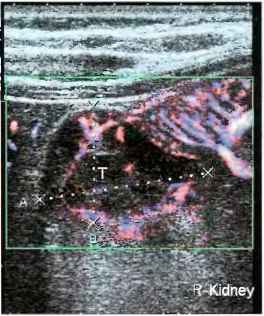

Рис. 203. Эхограмма правой почки. Кистозно-солидный рак правой почки. Методика Dynamic flow. Четко видны мелкие сосуды в перегородках опухоли.

Синдром «аорто-мезентериального пинцета» может возникнуть в редких случа­ях, когда левая почечная вена может быть сдавлена между аортой и верхней брыжееч­ной артерией. В этом случае левая почечная вена проксимальнее сдавления будет рас­ширена, причем расширение усугубляется в положении стоя. Для установления данного диагноза было предложено использовать от­ношение передне-заднего диаметра левой почечной вены на уровне аорто-мезентери­ального сужения и на уровне ворот. Если данное отношение более 5, то устанавлива­ется диагноз «аорто-мезентериального пинцета» [12].




1.3. Заболевания, затрагивающие паренхиматозные почечные сосуды

При острых воспалительных заболеваниях почек допплерографические проявления зависят не только от того, носит ли процесс диффузный или ло­кальный характер, но также и от преобла­дающей фазы гиперемии или отека. При выраженной фазе гиперемии наблюдают усиление паренхиматозного кровотока, со снижением индексов периферического сопротивления кровотоку, ИР, тогда как в фазе отека за счет вазоконстрикции от­мечают, наоборот, снижение перфузии и увеличение ИР на периферии. При раз­витии локальных форм могут выявляться зоны со сниженной перфузией. При хро­нических формах отмечают обеднение коркового кровотока с повышением ИР.

Диагностика опухолей почек и мо­четочников с развитием допплеровских технологий и активным внедрением эхоконтрастных препаратов значительно расширила свои возможности. Примене­ние методик ультразвуковой ангиографии существенно помогает в оценке васкуляризации образования и, следовательно, идентификации злокачественного про­цесса. Для опухолевых сосудов характер­но патологическое ветвление, различный калибр, прерывистость, извитость, что может быть отражено при применение трехмерной ультразвуковой ангиографик опухолевых сосудов. ЦДК и допплерография помогают обнаружить характерные для рака артерио-венозные шунты. Для кистозно-солидных опухолей почки харак­терно присутствие кровотока в перегород­ках опухоли и в солидном компоненте, что отличает кистозные формы рака от мультилокулярных кист (рис. 203). Для усиле­ния допплеровского сигнала с целью по­лучения дополнительной информации целесообразно проведение динамиче­ской эхоконтрастной ангиографии. Она позволяет проследить все фазы прохож­дения контрастного вещества по сосудам, визуализировать тонкую сеть патологи­ческих сосудов в раннюю артериальную фазу, недоступную для визуализации без контрастного усиления (рис. 204). При вы­явлении объемного образования, подо­зрительного на злокачественную опухоль необходимо оценить состояние почечной вены, так как нередко развивается ее опу­холевый тромбоз.

Большое значение имеет также оценка характера и расположения сосудов почки перед оперативным вмешательством по поводу рака почки. Наш опыт примене­ния 3D виртуальной эхо-ангиографии в клинической практике показал, что мож­но получать практически сопоставимые с рентгеновской ангиографией ультразвуковые изображения основных почеч­ных сосудов (рис. 205) [13-16]. Так, качество визуализации добавочных почеч­ных сосудов при ультразвуковом исследовании не намного уступает качеству изображений, получаемых при MP-ангиографии. При оценке архитектоники интраренальных сосудов при опухолевом поражении почки новая методика обеспечивает хорошую визуализацию питающего опухоль сосуда и помогает в планировании объема операции.

Рис. 204. Цветовая эхограмма правой почки. Рак правой почки: а) до контраста визуализируется еди­ничный питающий опухоль сосуд (стрелка) в режиме ЭДК, б) эхоконтрастная ангиография в режиме вто­рой гармоники в артериальную фазу контрастирова­ние опухолевых сосудов.

Диагностика причин обструктивных заболеваний почек и мочеточни­ков повысилась с внедрением в практику допплеровских технологий, что по­зволило проводить не только морфологическую, но и функциональную оценку верхних мочевых путей у пациентов с обструктивными поражениями почек.

Развитие острой обструкции сопро­вождается значительными гемодинамическими нарушениями. В первые 2-4 часа после приступа наблюдают резкое усиле­ние артериального притока в результате артериолярной дилатации, направленное на поддержание гломерулярной филь­трации. Через 3-5 часов после приступа возникает повышение внутрипочечного сосудистого сопротивления в связи с вазоконстрикторным механизмом. Через 18-24 часов после обструкции наступает значительная вазоконстрикция, которая выражается снижением почечного крово­тока.

В последнее время для уточнения сте­пени выраженности и наличия обструк­ции, стал использоваться допплеровский метод. Повышение сосудистого сопротив­ления выражается в снижении диастолического компонента на допплерограмме в паренхиматозных сосудах почки и повы­шении ИР [17] Для диагностики обструк­ции использовали значение ИР более 0,7 и различия в показателях между здоровой почкой и почкой на стороне обструкции более 0,1 [17-19] Для усиления различий ИР и повышения чувствительности допплеровской методики используют тест с форсированным диурезом или усиленной водной нагрузкой фуросемидом (0,5 мг/кг) [20] Данные результаты работают только при наличии полной обструкции, тогда как при неполной обструкции результаты те­ста остаются сомнительными. Еще одним фактором, снижающим достоинства допплерографической диагностики обструктивных и необструктивных состояний, является повышение индексов перифе­рического сопротивления в сосудах почки с возрастом, а также необструктивные со­стояния вызывающие дилатацию чашечно-лоханочной системы (ЧЛС) которые могут сочетаться с обструкцией конкрементом.

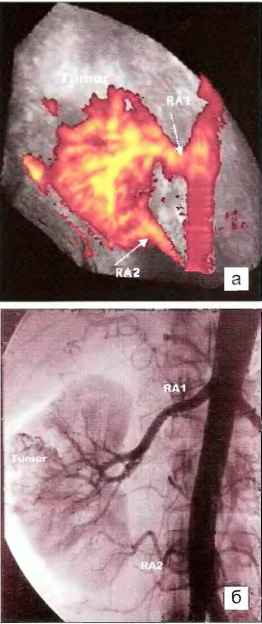

Рис 205, Опухоль правой почки больного Н а) режим трехмерной УЗ-ангиографии (основная (1) и добавочные (2) почечные артерии обозначены стрелками), 6) рентгеновская ангиография нижне­полярная артерия (RA2) отходит от поясничного от­дела аорты.

Еще один критерий, широко используемый в диагностике обструкций, это отсутствие или изменение характеристик мочеточникового выброса на стороне обструкции.

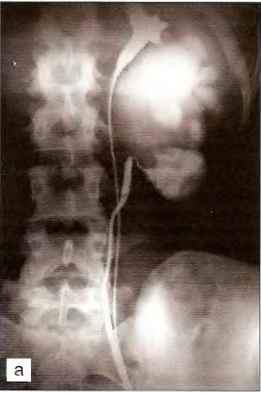

Рис. 206. Аномалия развитая левой почки. Полное удвоение ЧЛС и мочеточников. Гидронефротическая трансформация нижней половины удвоенной левой почки. Уретровазальный конфликт: а. Ретро­градная уретеропиелография сужение в зоне ЛМС нижней половины удвоенной левой почки.

Выброс мочи в мочевой пузырь сопровождается образованием движущегося по­тока, который может быть заре­гистрирован при помощи допплеровских технологий [21] При пол­ной обструкции наблюдают отсутствие мочеточниковых выбросов на стороне поражения, при неполной - выбросы могут быть замедленными или ослаблен­ными в сравнении со здоровой стороной.

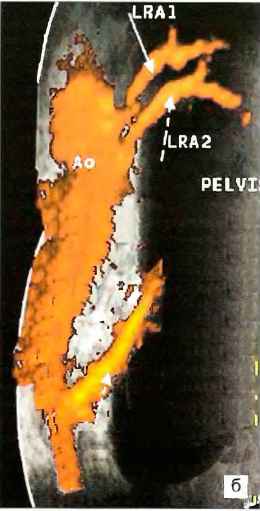

Рис. 206. б, Трехмерная УЗ-ангиография с комби­нацией проекций MIP и Min. Аберрантная левая по­чечная артерия, отходящая от левой подвздошной артерии пересекается с мочеточником в зоне ЛМС.

Частой причиной развития хронической обструкции ЧЛС является нали­чие вазоуретерального конфликта, обусловленного наличием нижнеполяр­ных добавочных сосудов почки, раннего деления почечной артерии, наличие добавочных и множественных почечных артерий и вен Наличие добавочных сосудов почек вначале вызывает периодические нарушения пассажа мочи из лоханки за счет дискинезии лоханочно-мочеточникового сегмента, а затем приводит к его рубцовому поражению вследствие непрерывного давления на него [22], У некоторых пациентов в месте конфликта развивается стриктура мочеточника, которая затем приводит к гидронефрозу (рис, 206) У детей наблю­дают вазоренальные конфликты, когда происходит компрессия чашечки прохо­дящим сегментарным сосудом (синдром Фролея).

К диффузным заболеваниям парен­химы почек относят острый и хрониче­ский гломерулонефриты, нефросклероз, различные нефропатии, острую и хрони­ческую почечную недостаточность, нефрокальциноз. При ультразвуковой анги­ографии при всех заболеваниях данной группы отмечают обеднение сосудистого рисунка, а при допплерографии имеет ме­сто повышение индекса периферического сопротивления в аркуатных артериях в то время как в сегментарных и междолевых артериях допплеровские показатели могут не изменяться [23].

При УЗ-исследовании почечного трансплантата в протокол должны вхо­дить: оценка зоны анастомоза для исклю­чения сосудистого стеноза, возможных аневризм; оценка хода и состояния по­чечных артерии и вены, оценка почечного кровотока вплоть до капсулы пересажен­ной почки. Важна также оценка ИР в интраренальных артериях. В норме значение ИР в сосудах пересаженной почки менее 0,71. с тенденцией к понижению к периферии [24-26]. Определение в зоне анастомоза скорости почечного кровотока свыше 150-200 см/с указывает на признаки стеноза [27] ЭДК оказывает существенную помощь в оценке пер­фузии почечной паренхимы особенно корковых отделов Например, сопостав­ляя гемодинамику в отдельных почечных сегментах, можно выявлять зоны со сниженной перфузией [28].

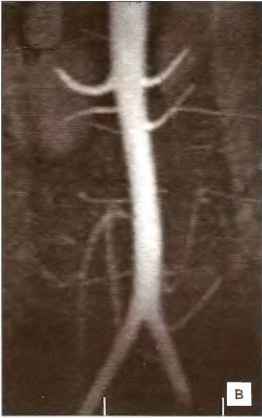

Рис. 206. в. Контрастная MP-ангиография. Под­тверждение УЗ-данных.

Чрезвычайно большое значение имеют, по данным В.А. Сандрикова и В И. Садовникова, допплерографические признаки реакции отторжения по­чечного трансплантата Согласно этим авторам, если ИР больше 0,9 дости­гает у пациентов с немедленной функцией до 14 суток после пересадки, то это указывает на острую реакцию отторжения [29] У пациентов с отсроченной функцией ИР 0 9-1,0 встречается в первые сутки после операции. Однако уже на 4-6 сутки он обычно снижается вместе с улучшением внутрипочечной дина­мики. Повторное повышение ИР до 0.9 будет, несомненно, свидетельствовать в пользу острой реакции отторжения. Для дифференциальной диагностики между острым канальцевым некрозом и острой реакцией отторжения авторы исполь­зуют индекс пульсации, время акселерации, анализ реверсивного кровотока.

Если индекс пульсации более 2,5 реверсивный кровоток второго типа и клубочковая фильтрация более 6,0 мл/мин то имеет место острая реакция оттор­жения трансплантата [30]. Оценка венозных сосудов помогает в обнаружении венозного тромбоза после пересадки почки. Для хронической реакции отторже­ния характерно сохранение размеров почечного трансплантата и значительное повышение эхогенности корковых отделов почки При импульсной допплерографии отмечают снижение систолической и диастолической скоростей кровотока, появление реверсивного кровотока в диастолу, снижение ИР [31]. У пациентов с длительно существующим почечным трансплантатом можно наблюдать типич­ные ультразвуковые признаки хронической почечной недостаточности.

При травмах почек методом выбора считается КТ, однако и при УЗИ очень хорошо могут быть видны подкапсульные гематомы и нарушения целостности почечной паренхимы. Энергетическое картирование помогает в оценке почеч­ной перфузии и определении аваскулярных зон, особенно при поиске сегмен­тарных инфарктов, когда не удается четко дифференцировать сегментарные почечные сосуды.

2. Доплеровские технологии при исследовании мочевого пузыря

Ультразвуковое исследование является оптимальным для оценки состо­яния мочевого пузыря Оно также может давать важную дополнительную информацию о характере образований и состоянии стенки мочевого пузыря после цистоскопии, урографии, компьютерной томографии

Кровоснабжение мочевого пузыря осуществляется за счет верхних и нижних мочепузырных артерий, являющихся ветвями пупочных артерий и внутренней подвздошной артерии. Дополнительно в кровоснабжении участвуют внутрен­няя половая, запирательная и средняя прямокишечная артерии. Венозная система представлена мочепузырным сплетением, анастомозирующим с по­повым и прямокишечным венозными сплетениями. Также кровь от мочевого пузыря может непосредственно оттекать во внутренние подвздошные вены. Сосуды мочевого пузыря не исследуют.

Опухоли мочевого пузыря по морфологическому строению в 90-95% слу­чаев имеют эпителиальное происхождение. Из них 80-95% приходится на переходно-клеточный рак. 3% - на аденокарциному, 3% - на плоскоклеточный рак, 1 % - на папилломы и 3% - на саркомы [32]. В ранней диагностике и дифферен­циальной диагностике опухолей мочевого пузыря особое значение приобрета­ет оценка характера васкуляризации образований мочевого пузыря, которая стала возможной с появлением допплеровских методов исследования [33].

Папиллома мочевого пузыря может не проявляться клинически и часто яв­ляется находкой при ультразвуковом исследовании Папиллома представляет собой полиповидное образование на тонкой ножке локализующееся в пределах слизистой оболочки. При УЗ-ангиографии в папилломе сосуды чаще не опреде­ляются или определяется единичный питающий сосуд в основании. При спек­тральном анализе в опухоли лоцируется преимущественно венозный кровоток.

Злокачественная опухоль может проявляться как локальным так и диф­фузным утолщением стенки (рис 207) а также иметь вид внутрипросветного образования по типу «цветной капусты». При УЗ-ангиографии отмечают гиперваскуляризацию с наличием множественных разветвленных сосудов Сте­пень васкуляризации усиливается с увеличением размеров опухоли. При спек­тральном анализе для злокачественных опухолей мочевого пузыря характер­но снижение ИР менее 0.5 (рис. 208) Косвенным признаком инвазии опухоли в устья мочеточника является наличие дилатации верхних мочевых путей со стороны пораженного устья Мочеточниковые выбросы могут быть ослаблены отклонены или отсутствовать.

Рис. 207. Эхограмма мочевого пузыря Рак мочевого пузыря Диффузное утолщение стенки, а. Режим ЭДК сосуды опухоли, б. Триплексный режим, ИР в сосудах опухоли 0,49.

Рис. 208 Эхограмма мочевого пузыря б- ного К

а.        Методика Dynamic flow Разветвленная питающая сеть сосудов опухоли (стрелки): рак мочевого пузыря по типу «цветной капусты»;

б.        Режим триплексного сканирования ИР в сосудах опухоли снижен до 0,46.

3. Допплеровские технологии при исследовании предстательной железы и семенных пузырьков

С появлением таких методик, как цветовое и энергетическое допплеровское картирование тканевая гармоника, трехмерная эхография и трехмерная анги­ография эхоконтрастная ангиография, диагностика заболеваний предстатель­ной железы (ПЖ) перешла на новый уро­вень. С помощью новых ультразвуковых технологий получения изображения ткани предстательной железы и ее сосудистых структур стало возможным осуществлять высокоточную диагностику самых ранних форм заболеваний и вести мониторинг лечения.

Кровоснабжение железы происходит из парных простатических артерий, яв­ляющихся ветвями нижнепузырной арте­рии. Они следуют кпереди от передней фиброзно-мышечнои зоны и образуют на поверхности железы густое сплетение К центральной части железы отходят уретральные артерии, к периферической ча­сти - капсулярные (рис 209). В кровоснаб­жении железы также участвуют парные нижние половые артерии, проходящие в парапростатической клетчатке кзади и латерально от предстательной железы в составе нервно-мышечного пучка. Они дают отдельные веточки, участвующие в кровоснабжении задних отделов железы. Вены формируют сплетения в окружаю­щей парапростатической клетчатке на бо­ковых поверхностях железы

При трансректальном продольном сканировании простатическая артерия определяется над передней фиброзно-мышечной зоной и следует вдоль нее в парапростатической клетчатке. Визуа­лизировать ее на всем протяжении часто бывает затруднительно, вследствие извитого хода. От простатической артерии к центральной части железы отхо­дят уретральные артерии, а к периферической части железы - капсулярные артерии.

Рис. 209. Схема кровоснабжения предстательной железы. Стрелками обозначены: 1 - простатическая артерия. 2 - капсулярные артерии 3 - уретральные артерии.

Рис. 210. Сосудистый рисунок предстательной же­лезы в режиме трехмерной УЗ-ангиографии.

Режим энергетического картирования широко распространен в настоящее время и считается наиболее информативным для визуализации сосудов пред­стательной железы [34 35]. Он позволяет визуализировать более мелкие со­суды железы и лоцировать капсулярные сосуды периферической зоны, ход которых перпендикулярен ультразвуковому лучу. При трехмерной волю метри­ческой реконструкции в режиме энергетического картирования можно объ­емно представить ход и взаиморасположение сосудов в паренхиме железы (рис. 210) Распределение сосудов в предстательной железе равномерное, веерообразное. При сравнении сосудистый рисунок правой и левой долей ПЖ на поперечных срезах симметричен и равномерно распределен, что было про­демонстрировано в серии экспериментальных работ [36 37].

Результаты исследования гемодинамики в сосудах ПЖ показали, что про­статическая артерия имеет высокий, узкий, острый систолический пик и низ­коамплитудный пологий диастолический. Значения пиковых скоростей кро­вотока в простатической артерии в среднем составляют 20,4 см/с (от 16 6 до 24,5 см/с), ИР - 0,92 (от 0,85 до 1,00) [38].

Допплерограммы уретральных и капсулярных артерий сравнимы между со­бой, имеют среднеамплитудный широкий, острый систолический пик и пологий диастолический Значения пиковых скоростей кровотока и ИР в уретральных и капсулярных артериях схожи и в среднем равны 8,19 ± 1,2 см/с и 0,58 ± 0,09 соответственно Допплерограммы вен предстательной железы не имеют осцилляторных фаз, представляя собой среднеамплитудную прямую. Сред­няя скорость в венах предстательной железы варьирует от 4 до 27 см/с, со­ставляя в среднем 7,9 см/с.




3.1 Ультразвуковая оценка заболеваний предстательной железы и семенных пузырьков

При остром простатите в равной сте­пени может отмечаться как усиленная, так и сниженная васкуляризация в зависимо­сти от стадии воспалительного процесса. При преобладании фазы гиперемии на­блюдается усиление васкуляризации и снижение ИР в сосудах железы, тогда как в фазе отека преобладает снижение ва­скуляризации и повышение ИР (рис. 211) Значение трансректального УЗИ с новыми технологиями в мониторинге лечения па­циентов с простатитом было наглядно по­казано в ряде работ [39-42] При остром простатите рекомендуют проведение динамического контроля лечения через 2-3 дня с помощью комплексного ТРУЗИ

для определения эффективности проводимой терапии Динамика изменения васкуляризации является индикатором эффекта лечения. При положительном эффекте наблюдается восстановление симметричности сосудистого рисунка, обогащение сосудистого рисунка и усиление перфузии железы (в участках с ранее сниженным кровотоком) или снижение степени васкуляризации в зонах с ранее усиленным кровотоком (рис. 212) При анализе изменений венозного кровотока наблюдают достоверный прирост линейной скорости венозного кро­вотока в перипростатическом венозном сплетении в среднем на 5 3 ± 2,1 см/с (15%), свидетельствующий об улучшении венозного оттока и, как следствие, о снижении застойных явлений. Аналогичные изменения отмечают в интрапро-статических венах (периуретральных и капсулярных).

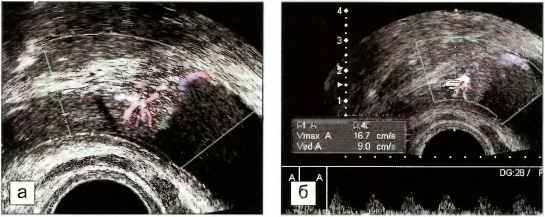

Рис. 211. Острый простатит Режим ЭДК. Усиление кровотока в правой доле железы с наличием неиз­мененного хода сосудов

Методика УЗ-ангиографии позволяет заподозрить на ранних стадиях фор­мирование абсцесса предстательной железы и выявить неэффективность проводимого лечения. В режиме серой шкалы, даже при использовании режима тканевой гармоники, невозможно сра­зу заподозрить формирование абсцесса.

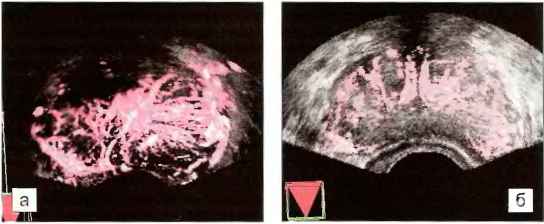

Рис. 212. Мониторинг лечения острого простатита. Режим трехмерной УЗ-ангиографии с использованием методики Dynamic flow: а) до лечения: кровоток усилен, б) после лечения: снижение степени васкуляриза­ции.

При УЗ-ангиографии данная зона, как правило, аваскулярна или гиповаскулярна. Снижение степени васкуляризации железы или снижение васкуляризации в фокальном очаге при контрольном иссле­довании также свидетельствует об ухуд­шении кровоснабжения зоны воспаления и в дальнейшем, при отсутствии коррек­тировки лечения, приводит к формирова­нию абсцесса. При УЗ-ангиографии для абсцесса характерен кровоток по типу «пылающего кольца» (рис. 213).

Везикулит эхографически опреде­ляют при резком расширении семенных пузырьков с утолщенными стенками, за­полненных анэхогенным содержимым. При УЗ-ангиографии в стенках семен­ных пузырьков лоцируют усиленный кровоток.

При хроническом простатите анализ васкуляризации с помощью методик УЗ-ангиографии у всех пациентов с преобладанием фиброзных изменений показал локальное снижение васкуляризации в зонах фиброза. В отдельных случаях при длительно существующем хроническом простатите отмечалось общее снижение васкуляризации железы. Показатели пиковых ЛСК и ИР в интрапростатических артериях у пациентов с хроническим простатитом практиче­ски не отличались от аналогичных показателей в группе нормы [43].

Рис. 213. Эхограмма предстательной железы. Режим трехмерной УЗ-ангиографии. Сосудистый ободок по периферии абсцесса правой доли ПЖ (показан стрелками).

При доброкачественной гиперплазии предстательной железы сосуди­стый рисунок значительно изменяется, в основном за счет гиперплазии уре­тральной группы артерий, что было описано в ряде научных работ [43, 44]. Для

нее характерен гиперпластический тип васкуляризации. Нарушается соотноше­ние степени васкуляризации центральной и периферической частей железы за счет снижения васкуляризации перифериче­ской зоны и усиления васкуляризации центральной части

Доброкачественная гиперплазия предстательной железы сопровождается не только качественными, но и количе­ственными изменениями гемодинамики. Она характеризуется повышением пи­ковых скоростей кровотока в среднем до 14,8 ± 5,2 см/с в уретральных артериях и до 16,8 + 4,3 см/с в капсулярных артери­ях, ИР до 0,71 ± 0,08 и 0,72 ± 0,09 соот­ветственно, независимо от формы роста аденомы [43].

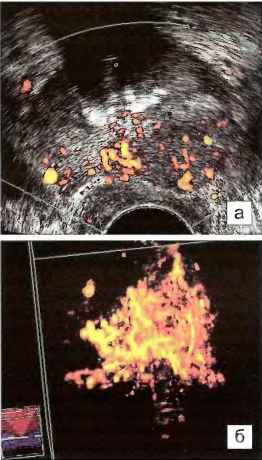

Рис. 214. Рак предстательной железы: Цветовая эхограмма предстательной железы а) Режим ЭДК. Асимметрия и деформация сосудов в левой доле железы б) Режим трехмерной УЗ-ангиографии. Асимметрия и деформация сосудистого рисунка всей железы.

Рак предстательной железы (РГЖ), по мнению многих исследователей харак­теризуется гиперваскуляризацией в зоне поражения [45-47] Однако было установ­лено что гиперваскуляризация не являет­ся решающим фактором в его диагности­ке. При РПЖ одинаково часто встречаются как гиперваскулярные опухоли, так и гиповаскулярные [48 49]. Степень васкуляри­зации опухоли тесно связана с ее способ­ностью к быстрому росту и метастазированию [50] Изучение ангиоархитектоники и характера сосудистого рисунка является более важным, чем определение степени васкуляризации опухоли Опухолевые со­суды отличаются от нормальных. Для опухолевых сосудов характерно пато­логическое ветвление, различный калибр извитой ход. слепые карманы вме­сто концевых артериол [50]. Такой тип сосудистого рисунка получил название «дезорганизованного» Определение характера сосудистого рисунка возможно наиболее полно при использовании методики трехмерной ангиографии [51, 52]. При трехмерной реконструкции сосудов можно точнее оценивать сосудистый рисунок железы в целом, выявлять не только зоны асимметрии сосудистого рисунка, но и выявлять зоны неоваскуляризации, говорить о пространствен­ном распределении сосудов в опухоли. В данном режиме более точно можно провести дифференциальную диагностику различных гипоэхогенных участков в предстательной железе. Это позволяет уже на первом этапе отличить гипоэхогенные участки при остром простатите и раке у пациентов пожилого возраста (рис. 214) Исследование симметричности васкуляризации повышает положи­тельную предсказательную ценность ТРУЗИ в выявлении инфильтрирующих изоэхогенных опухолей и опухолей с нечеткими контурами. При отсутствии ло­кальных изменений в режиме серой шкалы асимметрия сосудистого рисунка, локальное снижение или усиление степени васкуляризации могут оказывать определенную помощь при поиске изоэхогенных опухолей и инфильтративном РПЖ.




4. Ультразвуковые допплеровские технологии при заболеваниях органов мошонки

Ультразвуковое исследование мошон­ки дает клиницисту существенную, а ино­гда определяющую диагностическую ин­формацию. С внедрением цветовых допплеровских технологий стало возможным исследовать васкуляризацию и перфузию органов мошонки, что облегчило диа­гностику перекрута семенного канатика, воспалительных заболеваний мошонки, травмы мошонки и варикоцеле.

Кровоснабжение яичка и придатка осу­ществляется в основном за счет тестикулярных артерий, берущих свое начало от аорты, ниже уровня отхождения почечных артерий. В кровоснабжении также уча­ствуют артерии семявыносящего протока и кремастерная артерия, анастомозирующие с тестикулярной артерией. Ар­терия семявыносящего протока является ветвью подчревной артерии, а кре­мастерная артерия - нижней надчревной артерии. Оболочки яичка получают кровоснабжение из непаренхиматозных ветвей тестикулярных и кремастерных артерий.

Венозный отток осуществляется из гроздьевидного сплетения в парные тестикулярные вены. Левая тестикулярная вена впадает в левую почечную вену, а правая - в нижнюю полую вену на уровне 1-2 поясничных позвонков. Помимо гроздьевидного сплетения имеется также сплетение семявыносящего протока и кремастерное сплетение. Все три сплетения объединены между собой по­средством коммуникантных вен. Отток из сплетений семявыносящего протока и кремастерного сплетения может осуществляться непосредственно в систему наружной подвздошной вены или через глубокую нижнюю надчревную вену.

Рис. 215. Трехмерная реконструкция сосудов неиз­мененного яичка.

Ультразвуковое исследование начинают с оценки паренхиматозного крово­тока яичка и придатка. Для этого применяют режимы ЦДК, ЭДК и направлен­ного ЭДК. Сравнивают симметричность степени васкуляризации обоих яичек и придатков. Режим трехмерной ангиографии позволяет наиболее полно пред­ставить сосудистый рисунок яичка (рис. 215). Более сложно визуализировать артерии придатка. Для этого используют режим ЭДК. Артерия придатка делится на 2 ветви: переднюю, кровоснабжающую головку придатка и заднюю, несущую

кровь к телу и хвосту Венозный отток осуществляется через центрипетальные и центрифугальные вены. Скорость венозного кровотока в норме столь мала, что вены, как правило, не получают своего отображения в режимах ЦДК и ЭДК. Вены, несущие кровь от яичка, выходят из его средостения и образуют гроздьевидное сплетение, проходящее в семенном канатике. По латеральному конту­ру яичка, используя режимы ЦДК и ЭК, а также функциональные пробы, можно визуализировать их более отчетливо. В норме при пробе Вальсальвы диаметр вен гроздьевидного сплетения не должен превышать 3 мм.

Рис. 216. Острый правосторонний эпидидимит. Режим ЭДК. Усиление васкуляризации в придатке правого яичка по сравнению с контралатеральным отделом

Капсулярные и паренхиматозные артерии яичка имеют низкорезистентный допплеровский спектр кровотока с высокой диастолической фазой. По данным различных авторов, ИР в интрапаренхиматозных сосудах яичка колеблется в различных возрастных группах. У подростков, не достигших половой зрелости, он выше, достигает 0,87 ± 0,215. В среднем у взрослых пациентов он равен 0.57 ± 0.09 [53]. Его колебания могут быть в пределах от 0.48 до 0,72 [54]. Доп­плеровский спектр вен представляет собой монофазную прямую

4.1. Ультразвуковая диагностика заболевания органов мошонки

К воспалительным заболеваниям относят эпидидимит, эпидидимоорхит и орхит. При остром эпидидимите в режимах УЗ-ангиографии отмечают гиперваскуляризацию придатка на стороне поражения (рис. 216) Чувствительность признака гиперваскуляризации хвоста в диагности­ке острого эпидчдимита составляет 91- 100% [55]. Нередко гиперваскуляризация придатка может быть единственным про­явлением фокального воспаления, без каких-либо изменений на изображениях в серой шкале. Чем активнее воспаление, тем выраженнее гиперваскуляризация. При допплерографическом анализе со­судов пораженного придатка отмечают усиление ЛСК почти вдвое по сравнению

с нормативными показателями и снижение ИР во внутрияичковых артериях <0 5, в артериях придатка <0,7 [56].

Как осложнение может возникнуть тромбоз вен гроздьевидного сплетения. Клинически по ходу пахового канала пальпируют болезненный плотный тяж, боли иррадиируют вверх по ходу семенного канатика. В режиме серой шкалы по ходу семенного канатика определяют гипоэхогенный тяж. При компрессии не происходит смыкания стенок. В режиме ЭДК при проведении функциональ­ных проб отмечается полное отсутствие венозного кровотока, определяются лишь артериальные сосуды.

Переход воспаления на яичко наблюдают в 20% случаев при остром эпидидимите [57]. При УЗ-ангиографии определяют выраженную гиперваскуляризацию по сравнению с контралатеральным яичком и придатком (рис. 217). Острый орхит как самостоятельное заболевание наблюдают редко, чаще - как осложнение вирусного паротита. Степень васкуляри­зации воспаленного яичка повышена.

У всех пациентов с воспалительными заболеваниями необходимо проводить динамическое ультразвуковое наблюде­ние в процессе лечения, для исключения формирования абсцесса. При динами­ческом наблюдении в процессе лечения целесообразно использовать степень васкуляризации, как критерий эффектив­ности терапии. При положительном эф­фекте лечения степень васкуляризации постепенно снижается. Появление очагов гипоперфузии может служить ранним, но обратимым при эффективном лечении, признаком формирования абсцесса.

Опухоли яичка составляют от 1 до 3% всех злокачественных новообразований у мужчин [58]. Оценка васкуляризации имеет важное значение в дифференци­альной диагностике объемных образова­ний яичек. В отличие от гипоэхогенных участков при воспалительных заболе­ваниях, при злокачественных опухолях происходит патологическая деформация сосудистого рисунка. Степень васкуляри­зации опухоли яичка находится в прямой зависимости от ее размеров. С увеличе­нием опухоли более 1,5 см, как правило, наблюдают гиперваскуляризацию. При допплерографическом анализе кровотока в сосудах опухоли имеется тенденция к снижению ИР (рис. 218).

Рис. 217. Острый правосторонний орхит. Режим ЭДК. Усиление васкуляризации в правом яичке по сравнению с контралатеральным отделом (показано стрелками).

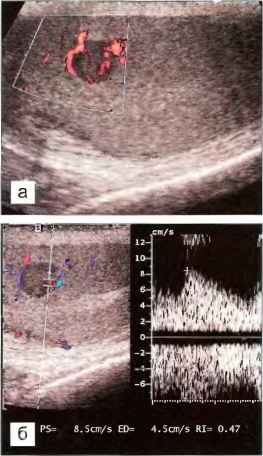

Рис. 218. Цветовая эхограмма яичка: а. Режим ЭДК. Гипоэхогенная опухоль с усиленным кровотоком и извитыми сосудами 6. Допплерограмма кровотока по сосудам опухоли (семинома). ИР снижен до 0,47.

При травмах мошонки клиническое исследование затруднено, в связи с рез­кой болезненностью при пальпации орга­на. Ультразвуковое исследование являет­ся ведущим в определении характера по­вреждения яичка. Важную роль играет и ультразвуковая ангиография. Критерием разрыва яичка является отсутствие в нем кровотока.

При перекруте семенного канатика в отличие от воспаления наблюдают резкую асимметрию кровотока с частичным или полным его обеднением. В стенке мошонки отмечают реактивную гиперваскуляризацию. На поздних ста­диях в результате ишемии возникают четко отграниченные зоны фиброза. В этой зоне кровоток не прослеживают. При сравнении с другим яичком хорошо заметна асимметрия васкуляризации.

Варикоцеле, или варикозное расширение вен семенного канатика, чаще возникает вследствие нарушения оттока крови из левой яичковой вены, вслед­ствие несостоятельности ее клапанов, на фоне тромбоза, стеноза, сдавления левой почечной вены, реже самой тестикулярной вены Сужение левой по­чечной вены может быть обусловлено ретроаортальным ее расположением, Рубцовым процессом, острым углом отхождения верхней брыжеечной артерии от аорты. Чаще наблюдают слева. При аномалиях впадения правой яичковой вены в правую почечную можно наблюдать правостороннее варикоцеле. В на­чальной стадии заболевания отмечается расширение вен более 2 мм, которые визуализируются только при натуживании или в вертикальном положении, в горизонтальном положении просвет вен уменьшается. Длительный венозный застой характеризуется массивным расширением вен и приводит к уменьше­нию размеров яичка, его атрофии.

5. Допплеровские технологии при исследовании сосудов полового члена

В настоящий момент ультразвуковое исследование полностью вытеснило такие методики, как рентгеновскую артериографию и манометрию при ис­следовании сосудов полового члена. Отсутствие лучевой нагрузки, высокая информативность при использовании высокочастотных датчиков, функцио­нальных и медикаментозных проб, возможность динамической записи ультра­звукового исследования обеспечивают несомненный приоритет данной техно­логии в диагностике патологии сосудов полового члена.

Кровоснабжение полового члена осуществляется за счет парных внутрен­них половых артерий. Внутренняя половая артерия, отдав несколько ветвей к прямой кишке, мочевому пузырю и промежности, продолжается в общую ар­терию полового члена. Правая и левая общие артерии полового члена, каж­дая со своей стороны, дают начало трем ветвям: артерии луковицы полового члена, уретральной артерии, дорсальной артерии и артерии пещеристых тел. Дорсальные артерии питают губчатое тело, головку пениса, подкожные ткани и кожу. Они анастомозируют с артериями пещеристых тел Артерии пещери­стых тел расположены центрально в кавернозных телах. Каждая из них дает начало спиральным артериям, проникающим глубоко в пещеристое губчатое вещество пениса и анастомозирующим между собой и другими артериями по­лового члена.

Венозный отток из губчатого тела осуществляется через дорсальную вену, проходящую в толще губчатого тела. Венозный отток от пещеристых тел осу­ществляется через вены-эмиссарии, которые перфорируют белочную оболоч­ку и несут кровь в глубокую дорсальную вену проксимально или пещеристые

вены и вены корня пениса в основании полового члена.

Комплексное ультразвуковое иссле­дование включает гемодинамическую и структурную оценку органа до и после проведения фармакологической пробы. Для достижения эрекции используют внутрикавернозное введение 15-60 мг папа­верина (возможна комбинация 30 мг па­паверина с 1 мг фентоламина) или 1 мг фентоламина или 20 мкг простагландина Е1. Кроме того, возможно применение современных форм простагландина Е1 - «Каверджет», «Альпростадил», «Эдекс». Допплерометрию кавернозных артерий проводят при продольном сканировании в области корня полового члена, в раз­личные фазы эрекции, для получения адекватных допплеровских характери­стик (дистальнее ход кавернозных ар­терий перпендикулярен УЗ-лучу). Выде­ляют 5 фаз эрекции: нулевую - покоя, далее - наполнения, набухания, полной эрекции, ригидную и детумесценции.

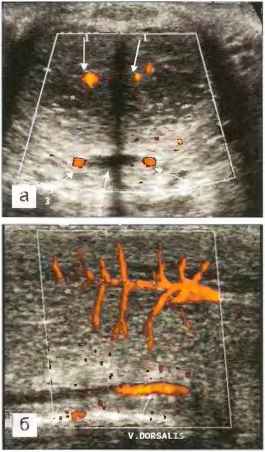

Рис. 219. Эхограммы полового члена. Режим ЭДК.

а.        Поперечный срез полового члена. Стрелками обо­значены: 1 - кавернозные артерии, 2 - дорсальная вена, 3 - дорсальные артерии.

б.        Продольный срез полового члена. Кавернозная артерия и спиралевидные артерии в фазе наполне­ния.

Фаза покоя характеризуется тем, что в невозбужденном состоянии диаметр кавернозных артерий очень мал для измерения (менее 0,3 мм) до 1 мм, в среднем 0,3-0,5 мм. В невозбужденном состоянии иногда кровоток в этих артери­ях может не выявляться, но чаще он при­сутствует, при этом максимальная ЛСК достигает 5-10 см/с, венозный компонент отсутствует. ИР равен 1,0. В фазу наполнения наблюдают увеличение диа­метра пещеристых артерий на 70% и ускорение кровотока, гладкие мышцы синусоидов расслабляются, в результате этого обеспечивается быстрое за­полнение кровью пещеристых кавернозных тел и их дилатация. В режиме ЭДК улучшается визуализация кавернозных артерий и появляются спиралевидные артерии (рис. 219). Максимальная ЛСК в норме увеличивается более 35 см/с, хотя возможны колебания от 19 до 120 см/с [59]. ЛСК в дорсальной артерии также увеличивается в 2 раза и достигает значений 45 см/с. Диастолический компонент не превышает 10 см/с (рис. 220). В следующую - фазу набухания - расширенные кавернозные тела вызывают компрессию эмиссарных вен между расширенными кавернозными телами и белочной оболочкой, тем самым, пре­пятствуя оттоку крови из пениса и поддерживая эрекцию. Диаметр каверноз­ной артерии уменьшается, снижается диастолический компонент. Спиральные

артерии хорошо видны на всем протяже­нии. возможно построение трехмерных ангиограмм сосудов полового члена (рис. 221), Максимальная скорость кровотока может незначительно увеличиваться, диа­столический компонент снижается. В фазу полной эрекции продолжается приток кро­ви, отсутствует венозный отток и растет внутрикавернозное давление. В денную фазу скорость кровотока в кавернозных артериях максимальная. В эту фазу про­водят измерение кровотока в венах для исключения венозной несостоятельности. Венозный компонент отсутствует или мо­жет быть ретроградным (рис 222). Спи­ралевидные артерии за счет сдавления визуализируются хуже, чем при ранних стадиях. В ригидную фазу объем полово­го члена остается постоянным на протяже­нии всей фазы. По достижении конечной фазы кровоток и диаметр артерии самые минимальные Приток крови, как и отток, отсутствуют. Диаметр кавернозных арте­рий минимальный. Кровоток в каверноз­ных артериях может не выявляться или резко снижаться Венозного оттока нет. В фазу детумесценции ригидность полово­го члена снижаетсяПадает внутрикавер­нозное давление Гладкая мускулатура сокращается, обеспечивая открытие венэмиссариев. Нарастает венозный отток Наблюдают незначительный артериаль­ный компонент кровотока и повышение диастолической фазы, усиление кровото­ка по дорсальной вене.

Рис. 220. Эхограмма полового члена в триплексном режиме. Допплерограмма кровотока по кавернозной артерии в фазе наполнения

Рис. 221. Трехмерная УЗ-ангиограмма сосудов полового члена. Аномалия развития. Двухстороннее удвоение кавернозных артерий (показано стрелка­ми).

Рис. 222. Эхограмма полового члена в триплексном режиме Допплерограмма кровотока по кавернозной артерии в фазе полной эрекции.

Васкулогенная эректильная дис­функция характеризуется отсутствием эрекции или поддержанием ее на адекват­ном уровне Сосудистый генез импотен­ции является одним из ведущих. Диагно­стика сосудистых изменений важна для пациентов с возможной хирургической коррекцией этой патологии. К примеру, изолированная сегментарная окклюзия артерии полового члена или нормальные артерии пениса при венозной несостоятельности. Показаниями к проведению УЗИ являются неврогенная или психогенная эректильная дисфункция артериогенная, веногенная, смешанная эректильная дисфункция, болезнь Пейрони, кавернозный фиброз, приапизм, опу­холи, травмы, послеоперационные, вос­палительные поражения.

Артериогенная эректильная дис­функция заключается в снижении ар­териального притока крови к половому члену и кавернозным телам. Причинами артериогенной эректильной дисфункции могут быть в 83% случаев анатомические аномалии полового члена, а также анома­лии сосудистого русла, травматические повреждения артериального русла, нали­чие тромбоза, окклюзии или атеросклеро­за аорты, артерий малого таза и полового члена. Основным допплерографическим признаком артериогенной эректиль­ной дисфункции является снижение максимальной систолической скорости кровотока в кавернозных артериях менее 25 см/с. При использовании режима энергетического картирования при окклюзии, тромбозе или атеросклерозе ар­терий полового члена или кавернозных артерий отмечают их извитость, пре­рывистость, неполную частичную визуализацию в дистальном отделе, коллатерали с дорсальной артерией и контрлатеральной артерией. При фармакопробе отмечают нарушение фаз эрекции, укорочение или удлинение времени реакции на фармакопробу или ее полное отсутствие.

Веногенная эректильная дисфункция сопровождается повышенным веноз­ным оттоком из кавернозных тел полового члена. При этом артериальный при­ток полноценный. Нарушение веноокклюзионного механизма связано с недо­статочным расслаблением гладкой мускулатуры кавернозных тел, травмами, снижением эластичности кавернозных тел. При повышении диастолической фазы кровотока более 10 см/с, а по некоторым данным и более 3—5 см/с, диа­гностируют венозную несостоятельность в 80% случаев [60, 61]. Другим кри­терием является сохранение постоянного ИР через 10 минут после инъекции фармпрепарата, что также свидетельствует о венозной несостоятельности [62]. С помощью высокочувствительного допплера возможна непосредствен­ная визуализация венозного оттока, усиливающаяся при проведении пробы с натуживанием (рис. 223). Отмечено сочетание венозной эректильной дис­функции и варикозного расширения вен нижних конечностей [63].

Рис. 223. Цветовая эхограмма полового члена в по­перечном срезе. Методика Dynamic flow. Венозный сброс при веногенной эректильной дисфункции.

Болезнь Пейрони, или фибропластическая индурация пениса, характери­зуется локальным или диффузным утолщением белочной оболочки пещери­стых тел полового члена за счет появления фиброзных бляшек [64]. Возможно развитие кальцификации в бляшках. За счет этого возможно искривление по­лового члена, болезненность во время эрекции, нарушения гемодинамики и иннервации. Все это приводит к эректильной дисфункции, механизм которой может быть смешанным, артериогенным, веногенным, психогенным [65].

При кавернозном фиброзе нарушается эластичность синусоидов пещери­стых тел в результате замещения рубцовой тканью. К этому состоянию могут приводить травмы, сахарный диабет, ятрогенные повреждения и др. В режиме серой шкалы в пещеристых телах определяются участки повышенной эхогенности лучше визуализирующиеся при фармакопробе.

Таким образом, завершая знакомство с разделом, описывающим примене­ния новейших допплеровских технологий в уронефрологии, читатель может убедиться в их большой как диагностической, так и лечебно-профилактиче­ской значимости. Используемые технологии являются передним краем раз­вития современных ультразвуковых методов диагностики, они продолжают непрерывно развиваться и совершенствоваться, пополняясь новыми техни­ческими приемами и методиками что делает процесс их освоения особенно привлекательным и интересным как для молодых так и для опытных специа­листов ультразвуковой диагностики.

ГЛАВА 15



ЦВЕТОВАЯ ДОППЛЕРОВСКАЯ СОНОГРАФИЯ В ГИНЕКОЛОГИИ



В последние годы в комплексе средств, которые используют для диа­гностики заболеваний внутренних половых органов (ВПО) у женщин, осо­бенно в онкогинекологии. одно из заметных мест начинает занимать ме­тод цветовой допплеровской сонографии (ЦДС). Этот метод позволяет по- новому подойти к решению старых проблем с позиций оценки органного и внутриопухолевого кровотока. В настоящее время проблема ранней диа­гностики рака внутренних половых органов по-прежнему остается одной из наиболее важных и наименее решенных проблем. Во всем мире сохра­няются высокие показатели смертности от этого заболевания, при этом ни один из существующих доступных аппаратных диагностических методов не позволяет с высокой эффективностью выявлять ранние стадии злока­чественного процесса.

С начала внедрения в середине 80-х годов в клиническую практику трансвагинальной эхографии накоплен положительный опыт, свидетель­ствующий о большом значении этого метода для дифференциальной диа­гностики доброкачественных и злокачественных новообразований ВПО. Все исследователи [1-3] отметили значительные его преимущества над трансабдоминальным сканированием. Эхография является эффективным методом обнаружения новообразований, оценки их строения. Однако при выявлении злокачественного процесса на ранних стадиях точность это­го метода остается невысокой: чувствительность составляет в среднем 60-70%, а специфичность - 70-80% [4-8]. Стало очевидным, что на на­стоящем этапе эхография в диагностике ранних форм рака ВПО подо­шла к определенному рубежу, уступая первенство другой диагностической технологии - цветовой допплеровской сонографии Подобное заключение базируется на способности метода ЦДС выявлять как допплерографические характеристики потоков в кровеносных сосудах, так и показатели ско­ростей в них при изменениях, характерных для ранних форм рака. Для обоснования этого тезиса есть два важных аргумента.

Первый - в настоящее время доказана возможность выявления неоваскуляризации при таких физиологических процессах, как формирование желтого тела и трофобласта (рис. 224). Хорошо известно, что в основе этих процессов лежит выраженная пролиферативная активность тека-лютеиновых клеток и клеток трофобласта [9], ЦДС - настолько чувствительный метод, что позволя­ет выявлять сопровождающие пролиферацию сосудистые изменения уже на самых ранних стадиях.

Второй аргумент - в 1999 году группа исследователей во главе с Murray опубликовали в журнале «Seminars in Reproductive Endocrinology» одно из ин­тереснейших сообщений последнего времени: экспериментальные данные показали, что механизмы имплантации эмбриона и инвазии раковой опухоли имеют схожий характер. К сказанному следует добавить то, что современные патоморфологии уже давно нашли связь клеточной пролиферации с ангиогенезом - развитием новых сосудов. Результаты их исследований обнаруживают тонко­стенные сосуды в 100% случаев при ро­сте опухоли, обусловленном активной пролиферацией клеток, в 20-30% в опухолях с медленным ростом и никогда при регрессе опухоли [10].

Таким образом, возможности ЦДС в онкогинекологии определяются спо­собностью современной аппаратуры локализовать такие сосуды и произве­сти в них измерение кровотока. Однако следует добавить, что подобные, но еще недостаточно полно изученные процессы ангиогенеза и, следователь­но, схожие показатели сосудистого импеданса могут иметь место в участках деструктивно измененных тканей доброкачественных опухолей. Поэтому кровоток с низкими значениями индекса периферического сопротивления, более известного как индекс резистивности (ИР), можно обнаружить не только в злокачественных, но и в части доброкачественных новообразова­ний [11].

Тем не менее и у этого метода уже появились свои внутренние проблемы, которые можно было бы в целом охарактеризовать как болезнь роста. Так, А. Kurjak et al. [12] утверждает, что в диагностике рака яичников при использова­нии ЦДС чувствительность и специфичность достигают 100%. Парадоксально, но в оценке этой же патологии при использовании подобной диагностиче­ской аппаратуры у других врачей получены иные результаты. Например, у В. Leeners et al. [8] чувствительность и специфичность составили уже 74,2% и 57,5% соответственно. Третья группа авторов [13-15] пишет о том, что ЦДС не внесла практически ничего нового в существующую систему обследования, а низкие результаты являются следствием погрешности самой методики.

Прежде всего, следует отмести упреки в адрес допплеровской сонографии о ее несостоятельности, поскольку многочисленные и многолетние исследова­ния доказали, что эта методика сегодня по праву является одной из ведущих в неинвазивной оценке кровотока у человека. Существующие в литературе противоречия можно объяснить многими причинами:

  • Отсутствием целостного представления о гемодинамике во внутренних половых органах у женщин разного возраста в норме и при наличии в них раз­личных доброкачественных и злокачественных процессов [16-20].

Рис. 224. Трансвагинальное сканирование. Доппле­рограмма желтого тела (1) и плодовместилища (2) при сроке беременности 5,5 нед.

  • Разным практическим опытом исследователей и количеством проведен­ных исследований [21, 22].
  • «Погрешностями измерений. Так, A. Tekay и Р. Jouppila [23] показали, что при изме­рении у одних и тех же больных разными исследователями разброс цифровых зна­чений пульсационного индекса достигал 15-25%, индекса резистентности -13-18% пиковой систолической скорости - 17-28% а средней скорости - 23-33%
  • Смешиванием результатов, получен­ных при анализе внутриопухолевого кро­вотока опухолей различной морфологии и размеров [16-20, 24]
  • Сопоставлением показателей вну­триопухолевого кровотока без учета фазы менструального цикла при обследовании женщин репродуктивного возраста [25], а также исследованием кровотока в маточ­ных трубах, которые ошибочно принима­ли за сосуды яичника [26].

  1. Неучтенным приемом гормональных препаратов (для пациенток в постменопау­зе) и гипотензивных средств [27, 28].

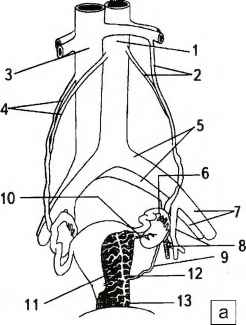

Рис. 225 а. Схема кровоснабжения внутренних половых органов женщины 1 - аорта 2 - левые яични­ковые артерия и вена, 3 - нижняя полая вена 4 - правые яичниковые артерия и вены 5 - левые общие подвздошные артерия и вена, 6 - фаллопиева труба 7 - левые наружные подвздошные артерия и вена, 8 - левые внутренние подвздошные артерия и вена 9 -маточная вена 10 - яичниковая ветвь маточной вены, 11 - аркуатные вены 12 — маточная ветвь маточной вены 13 - влагалищная ветвь маточкой вены б. Полусхема внутренних половых органов женщины.

Таблица 45. Стандартная настройка прибора при изучении кровотока в маточных артериях.

Параметры

Уровень

Выходная акустическая мощность

50 мВт/см2

Частота повторения импульсов (PRF)

от 3 до 5 KHz

Размеры окна опроса

Минимальные

Размеры пробного объема

3-4 мм

Угол инсонации

60 градусов

Оптимизация изображения кровотока

Средний

Плотность цветовых линии

Средний

Фильтр колебаний стенки

Средний

Приоритет цвета

Средний

Уровень приема сигналов

Максимальный

Таблица 46. Стандартная настройка прибора при изучении кровотока во внутриматочных внутрияичниковых и внутриопухолевых сосудах.

Параметры

Уровень

Выходная акустическая мощность

50 мВт/см2

Частота повторения импульсов (PRF)

от 700 до 1000 Hz

Размеры окна опроса

Минимальные

Размеры пробного объема

Минимальный

Оптимизация изображения кровотока

Максимальный

Плотность цветовых линий

Максимальный

Фильтр колебании стенки

Минимальный

Приоритет цвета

Максимальный

Уровень приема сигналов

Максимальный

  • Некорректным сопоставлением результатов трансабдоминальных и транс­вагинальных исследований [12].
  • Различием в настройке и качестве ультразвуковой техники [29],

При внимательном рассмотрении всех представленных выше данных ста­новится очевидным, что главной причиной разногласий является отсутствие жестких стандартов, договоренностей, определяющих все детали исследова­ния - кого и когда обследовать, что сравнивать и по каким критериям, при каких параметрах настройки приборов и т. д.

Известно, что неадекватная настройка прибора может серьезно повли­ять на результаты исследования. Очевидно, что ультразвуковая диагностика представляет собой устойчивый «симбиоз» врача и ультразвукового прибора; нет ультразвуковых диагностических систем которые автоматически обсле­довали бы больных как и нет врача УЗД, который может что-либо сделать без ультразвукового прибора. Тем не менее обе стороны в равной степени могут быть не подготовлены к выполнению определенных задач. Внедрение ЦДС в клиническую практику оказалось столь стремительным, что опередило свое­временную подготовку специалистов. Анкетирование курсантов, проведенное во время одного из циклов тематического усовершенствования, показало, что только 15% из них полностью ответили на вопросы по основам допплерографии. Очевидно, что врачи в ближайшее время начнут активно работать с допплерографическими приборами и важно, чтобы свою работу они начинали с унифицированной стандартизованной мето­дики обследования и применения единой терминологии.

Таким образом решение всех пере­численных проблем вращается вокруг необходимости применения единого ал­горитма, направляющего исследование врача и определяющего оптимальную настройку прибора Фундаментом ис­следования должны стать стандартизованные нормативы которые мы реко­мендуем использовать для настройки прибора при исследовании кровотока по сосудам ВПО женщины (табл 45 46).

1. Кровоснабжение и венозный дренаж внутренних половых органов женщины

В целом, сосудистая анатомия малого таза женщины относительно посто­янна (рис. 225. 226). Однако размер сосуда и характер кровотока в нем могут изменяться в зависимости от возраста репродуктивного состояния и перене­сенных заболеваний.

Кровоснабжение матки осуществляется маточными артериями - короткими, но крупными ветвями внутренних подвздошных артерий. Маточные артерии достигают перешейка матки через кардинальную связку где идут в сопровож­дении сплетения маточных вен Проксимальный участок артерий прямой, тог­да как дистальный, располагающийся в параметрии и по боковому краю матки, извилист. На уровне перешейка маточные артерии делятся на восходящие и нисходящие ветви. Нисходящие ветви дают начало множеству мелких сосудов к шейке где они анастомозируют с сосудами влагалища Часто влагалищные ветви берут начало непосредственно от маточных артерий, однако иногда они могут исходить из нижней пузырной артерии или непосредственно из вну­тренней подвздошной. Венозный отток осуществляется по одноименным ве­нам Влагалищные и маточные венозные сплетения располагаются с каждой стороны органа и. соединяясь между собой впадают в маточную вену, затем внутреннюю и общую подвздошную вены.

Рис. 226. Схема кровоснабжения матки.

Восходящие артерии в сопровождении одноименных вен поднимаются по боковому краю тела матки, отдавая в области дна ветви к яичнику и тру­бе Восходящая маточная артерия, проникая в толщу миометрия на грани­це внутреннего и среднего слоев, образует аркуатные, продолжающиеся в радиальные артерии, которые проникают глубоко в средний и внутренний слои миометрия Непосредственно перед эндометрием они делятся на два вида артериол. Прямые артериолы снабжают базальный слой эндометрия, а спиральные - функциональный слои Последние заметно измененяются в течение менструального цикла.


1.1. Ультразвуковая методика исследования кровеносных сосудов матки

Для изучения состояния гемодинамики внутренних половых органов жен­щины предпочтителен трансвагинальный доступ при комплексном использо­вании цветового и спектрального допплеровских режимов.

Допплерометрию проводят после визуальной оценки состояния сосуда, при этом следует стремиться к тому, чтобы на экране были зарегистрированы не менее пяти одинаковых максимально четких и ровных допплерограмм крово­тока одного направления.

Наиболее целесообразно рассчитывать пиковую (максимальную) систоли­ческую скорость кровотока (ПСС или PSV), минимальную диастолическую ско­рость (МДС или MDV), индекс резистентности (ИР или RI), индекс пульсации (ИП или PI). Учитывая многочисленные данные литературы (обзор А. Tekay и P. Jouppila) [23] о том, что разброс цифровых значений при измерении пульсационного индекса и средней скорости может достигать 25-33%, мы воздержи­ваемся от их применения.

Поскольку венозный кровоток вариабелен по амплитудным характеристи­кам, целесообразно оценивать лишь его максимальную скорость за сердеч­ный цикл и такие качественные спектральные параметры, как фазность и син­хронизацию с актом дыхания.

При изучении кровотока по внутриматочным ветвям маточных артерий и венам обычно выделяют следующие зоны: бассейн сосудов аркуатного спле­тения (зона I), бассейн радиальных сосудов (зона II), бассейн базальных и спи­ральных сосудов (зона III), интраэндометриальный кровоток (зона IV), бассейн сосудов стромы шейки матки (зона V), бассейн субэндоцервикальных сосудов (зона VI), интраэндоцервикальный кровоток (зона VII).

При ЦДС эндометрия необходимо учитывать то, что в фазу ранней проли­ферации спиральные сосуды отсутствуют, поскольку они формируются из базального слоя только в середине цикла [30]. Тогда как во второй фазе менстру­ального цикла наличие развитых спиральных сосудов в функциональном слое эндометрия считают одним из обязательных и наиболее достоверных призна­ков, определяющих полноценный прогестероновый эффект, а их отсутствие в секреторной фазе расценивают как проявление слабой функции желтого тела. Поэтому важнейшим условием стандартизованных исследований является оценка эндометрия только на 5-7 дни цикла - в фазу ранней пролиферации, когда фактически нет ни функционального слоя, ни спиральных сосудов.

Оценку овариального кровообращения проводят в стромальных сосудах.

ЦДС патологических структур в матке или яичниках начинают с локали­зации и оценки количества внутриопухолевых кровеносных сосудов. В свя­зи с тем, что в «пробный объем» одновременно могут попадать несколько мелких сосудов с разнонаправленным кровотоком, то при описании цвето­вых эхограмм следует отдавать предпочтение термину «цветовой локус» (ЦП) Изучают максимально возможное количество ЦЛ с определением ха­рактера кровотока (артериальный или венозный) и мультилокусного обя­зательного анализа кровотока в двух типах локусов - 1) с максимальной скоростью и 2) минимальным периферическим сопротивлением.

Допплерометрические показатели внутриопухолевого кровотока в преиму­щественно эхонегативных новообразованиях анализируют по контуру опухоли, во внутренних линейных эхогенных включениях (перегородках) и внутренних включениях округлой и неправильной формы (папиллярных разрастаниях). В новообразованиях, преимущественно эхопозитивных допплерометрические показатели регистрируют по контуру опухоли, а также в периферической и центральной части опухоли. Границу периферической и центральной части преимущественно эхопозитивных новообразований определяют примерно на расстоянии половины радиуса опухоли.




2. Стандартизованные допплерографические нормативы гемодинамики внутренних половых органов женщины

Кровоток у женщин репродуктивного возраста изучен в настоящее время достаточно хорошо. Тем не менее целесообразно уточнить ряд параметров кровоснабжения внутренних половых органов.

Визуализация внутренних подвздошных артерий и вен возможна в 100% на­блюдений. Расположенные ретроперитонеально, они определяются при про­дольном сканировании выше и латеральнее яичников в виде гипоэхогенных линейных структур, ограниченных сосудистой стенкой, имеющей высокую эхогенность. Для диаметра артерий характерна небольшая вариабельность - от 5 до 6 мм. Диаметр вен в среднем составляет 11,1 ± 0,87 мм. При использовании режима ЦДК просвет сосудов равномерно прокрашен. Исследование артерий в спектральном допплеровском режиме позволяет получить допплерограммы, характерные для сосудов с высоким периферическим сопротивлением. При ис­следовании вен регистрируется трехфазный кровоток, синхронизированный с актом дыхания. Среднее значение пиковой скорости кровотока по внутренней подвздошной артерии составляет справа 20,3 ± 7,2 см/с (диапазон 15-35 см/с) и слева 18,8 ± 8,3 см/с (диапазон 12^0 см/с).

По сравнению с внутренними подвздошными, маточные артерии и вены имеют меньший диаметр, извитой ход и более выраженную вариабельность локализации. Поэтому визуализация и идентификация их в течение ультразву­кового исследования может быть затруднена. Наиболее четкое изображение маточных сосудов можно получить при поперечном сканировании на уровне внутреннего зева латеральнее маточно-влагалищного сосудистого сплетения. Визуализация маточных сосудов значительно упрощается при использовании 3D технологии.

В репродуктивном возрасте качественные и количественные параметры кровотока изменяются в зависимости от фазы менструального цикла. Так, в течение овуляторного цикла имеется статистически достоверное увеличение перфузии матки к началу второй фазы цикла. Этот процесс характеризуется увеличением пиковой систолической скорости от 40 см/с в средней стадии фолликулярной фазы до 50 см/с в средней стадии лютеиновой фазы. При этом значение индекса периферического сопротивления снижается от 0,9 в середине первой фазы до 0,7 в середине второй фазы менструального цикла. Подоб­ная модель изменений имеет место во всех ветвях маточных артерий.

Кроме того, по мере деления сосудов на более мелкие ветви скорость кро­вотока и ИР снижаются (табл. 47).

Таблица 47. Допплерографические характеристики артериального кровотока в матке у женщин репродуктивного возраста (5-7 дни цикла).


ПСС (см/с)

ИР


M±SD

Колебания

M±SD

Колебания

Маточная артерия восх.

44,4 ± 13,3

14-50

0,87 ± 0,12

0,65-0,98

зона I

34,4 ± 12,6

29-39

0,83 ± 0,03

0,79-0,87

зона II

12,8 ± 3,1

8-18

0,78 ± 0,07

0,67-0,91

зона III

7,5 ± 1,9

5-11

0,55 ± 0,08

0,5-0,72

зона IV

-

-

-

-

Маточная артерия нисх.

21,6 ± 4,9

18-26

0,77 ± 0,09

0,5-0,77

зона V

15,1 ±4,3

12-18

0,65 ± 0,08

0,5-0,82

зона VI

6,3 ± 1,6

5-10

0,6 ± 0,06

0,5-0,78

зона VII

-

-

-

-

Своеобразная мелкоячеистая структура матки в В-режиме отражает нали­чие большого количества кровеносных сосудов в миометрии, которые четко определяются при использовании цветового режима. Следует иметь в виду, что эхографическое изображение структуры миометрия и внутриматочных кровеносных сосудов во многом определяется контрактильной активностью матки.

При продольном исследовании матки аркуатные сосуды эхографически визуализируют как линейные структуры во внешнем слое миометрия, сле­дующие параллельно наружному контуру органа, причем при динамическом наблюдении в различные фазы цикла диаметр их изменяется от 3 мм в I фазе до 1-2 мм во Il фазе цикла. Наиболее четкое их изображение может быть получено в фазе пролиферации, особенно трудно визуализировать внутри- маточные сосуды непосредственно до и во время менструации. Некоторое сужение сосудов в позднюю лютеиновую фазу, а затем их дилятация в фол­ликулярную фазу обусловлены как циклическим действием эстрогенов, так и сократительной активностью матки.

В наших исследованиях ни у одной из обследованных здоровых женщин репродуктивного возраста не был выявлен внутриэндометриальный (зона IV) и внутриэндоцервикальный (зона VII) кровоток.

В постменопаузе (ПМП), в связи с уменьшением перфузии органа по мере увеличения длительности постменопаузального периода, кровоток в маточных артериях и их ветвях претерпевает значительные изменения (табл. 48, 49).

В отличие от артериального звена, не выявлено достоверного (р>0,05) из­менения скоростей венозного кровотока в аркуатных и радиальных сосудах миометрия, как в течение менструального цикла, так и по мере увеличения длительности постменопаузального периода (табл. 50).

Следует отметить, что осмотр области придатков матки в режиме ЦДК может испугать не только новичков обилием разнообразных сосудов.

Таблица 48. Средние значения показателей гемодинамики в маточных артериях у здоровых женщин в зависимости от длительности постменопаузы.

Длительность

ПСС (см/с)

МДС (см/с)

ИП

ИР

постменопаузы





До 5 лет

47,05 ± 19,2

11,7 ± 4,3

2,01 ± 0,12

0,79 ± 0,05

6-10 лет

42,4 ±  6,1

8,65 ± 1,3

2,54 ± 0,2

0,85 ± 0,01

11-20 лет

32,7 ±  8,7

7,45 ± 0,4

2,78 ± 0,6

0,89 ± 0,03

Более 20 лет

26,7 ± 0,14

2,89 ± 0,12

3,3 ± 0,4

0,9 ± 0,01

Таблица 49. Показатели гемодинамики по внутриматочным артериям в зависимости от длительности постменопаузы.

Показатели

До 5 лет ПМП

6-10 лет ПМП

11-20 лет ПМП

Более 20 лет ПМП

Аркуатные артерии

ПСС (см/с)

21,9 ±4,1

20,7 ± 2,5

18,6 ± 2,7

14,9 ± 1,8

МДС (см/с)

4,4 ± 0,98

3,6 ±0,5

3,25 ± 0,4

3,0 ± 0,1

ИП

1,52 ± 0,87

2,4 + 0,3

2,5 ± 0,7

2,72 ± 0,16

ИР

0,68 ± 0,01

0,78 ±0,18

0,85 ± 0,09

0,92 ± 0,09

Радиальные артерии ПСС (см/с)

11,7 ± 2,1

10,7 ± 2,1

9,2 ± 4,8

4,9 ± 0,52

МДС (см/с)

2,4 ± 0,7

2,01 ± 0,9

1,06 ± 0,8

1,04 ± 0,15

ИП

1,3 ± 0,3

2,2 ± 1,06

2,31 ± 0,26

2,4 ± 0,13

ИР

0,62 ± 0,24

0,76 ± 0,06

0,81 ± 0,12

0,88 ± 0,05

Базальные артерии ПСС(см/с)

8,5 ± 1,2

5,3 ± 0,4

3,8 ± 0,19

Не определяют

МДС (см/с)

1,3 ±0,8

1,1 ± 0,07

0,9 ± 0,6

ИП

1,2 + 0,4

1,66 ± 0,14

1,91 ± 0,2

ИР

0,59 ±0,18

0,69 ± 0,16

0,79 ± 0,18

Таблица 50. Показатели внутриматочной венозной гемодинамики в различные возрастные периоды.

Возрастные периоды

Показатели ЛСК в венах (см/с)

Аркуатные Радиальные

Базальные

Репродуктивный возраст и ПМП до 5 лет

5,87 ± 3,41

3,6 ± 0,5

1,07 ±0,02

6-10 лет ПМП

5,85 ±2,6

3,4 + 0,7

1,1 ±0,04

11-20 лет ПМП

6,05 ± 2,9

3,65 ± 0,6

1,01 ±0,07

Более 20 лет ПМП

6,0 + 2,5

3,9 + 0,9

Не определяются

Действитель­но, в этой зоне располагаются многочисленные ветви маточных и яичниковых артерий и вен, подвздошные сосуды. Без внимательного и подчас длитель­ного сканирования трудно ответить, какой из перечисленных выше сосудов представлен на экране. Так, сложно уверенно идентифицировать яичниковую артерию даже в области ворот. Как показали проведенные исследования, ре­презентативная оценка этих сосудов оказалась практически невозможной, и мы не делаем акцента на необходимости их поиска, рекомендуя заниматься изучением внутрияичникового (стромального) кровотока.

У женщин репродуктивного возраста кровоток внутри яичников характеризуется относительно низкими пиковыми скоростя­ми (от 6 до 15 см/с) и относительно низким сосудистым сопротивлением (0.49-0.65),

Если гемодинамика в неизмененных яичниках у женщин репродуктивного пе­риода изучена всесторонне то кровоток в яичниках женщин постменопаузального возраста по нашему мнению, изучен не­достаточно и требует уточнения отдель­ных показателей.

Рис 227. Трансвагинальное цветовое дуплексное сканирование в триплексном режиме. Двухфазный кровоток в вене ворот яичника

Принимая во внимание тот факт, что у женщин в постменопаузе уровень перфузии яичников снижается, что, в частности, обусловлено прекращением продукции вырабатываемых фолликулами и желтым телом факторов ангиогенеза (фактор роста фибробластов фактор роста сосудистого эндотелия) [31], то идентификация сосудов во многом зависит от разрешающей способности используемой ультразвуковой аппаратуры и выбранного режима исследова­ния Так, при применении технологии энергетического кодирования внутри- органные сосуды определяются у 100% женщин в постменопаузе до 5 лет и у 36% женщин в менопаузе от 6 до 10 лет. Однако в большинстве случаев (85,2%) в постменопаузе длительностью более 10 лет и у 100% женщин стар­шей возрастной группы (менопауза более 20 лет) внутриорганный кровоток не определяется независимо от используемого режима.

Для артериального кровотока в яичнике характерны более низкие скорости, чем в маточных артериях, относительно высокие значения конечной диастолической скорости (табл. 51), и отсутствие протодиастолической вырезки.

Таблица 51. Показатели внутрияичниковой гемодинамики в различные возрастные периоды.


ПСС (см/с)

МДС(см/с)

ИП

ИР

ЛСК вен (см/с)

До 5 лет ПМП

8,4 ± 0,25

2,3 ± 0,6

1,1 ±0,3

0,78 ± 0,12

2,9 ± 0,6


(7,3-12,0)

(2,03-3,0)

(0,87-1,7)

(0,73-0,91)


6-10 лет ПМП

6,1 ± 1,35

1,6 ± 1,0

1,64 ± 0,13

0,86 ± 0,07

2,93 ± 0,6


(5,0-10,0)

(0-2,5)

(1,5-2,2)

(0,8-0,91)


11-20 лет ПМП

5,8 ± 1,17

1,35 + 0,5

2,4 ± 0,03

0,92 ± 0,09

2,5 + 0,76


(4,0-8,0)

(0-2,0)

(2,2-2,5)

(0,8-1,0)


Более 20 лет

Не опреде-

Не опреде-

Не опреде-

Не опреде-

Не опреде-

ПМП

ляется

ляется

ляется

ляется

ляется

Внутрияичниковый венозный кровоток во всех возрастных подгруппах, кро­ме старшей, где внутрияичниковые сосуды не определяются, характеризуется низкой линейной скоростью при монофазном характере допплеровского спек­тра не синхронизированного с актом дыхания (рис 227)

Установленный нормативный диапазон допплерографических параметров кровотока для каждого возрастного периода может стать отправной точкой для выявления гинекологических заболеваний.

3. Гемодинамика матки при миоме

Большой интерес представляет оценка гемодинамики матки у больных с миомой, а также особенности васкуляризации опухоли. По нашим данным, особенностью органного кровотока при наличии узлов миомы преимуществен­но интерстициальной локализации и размерами более 25 мм является стойкое расширение аркуатных вен миометрия более 2 мм в диаметре у 28,7% боль­ных репродуктивного возраста и у 39,6% больных в постменопаузальном пе­риоде. При этом фазность кровотока приобретает не свойственную аркуатным венам двухфазную кривую, Расширение внутриматочных венозных сосудов при миоме, учитывая дилятирующее действие эстрогенов, возможно, являет­ся своеобразным эхографическим маркером гиперэстрогении.

В целом при миоме ПСС в маточных артериях (независимо от размера и локализации узла) выше (р<0.002), а индексы периферического сопротивле­ния ниже (р<0,001) по сравнению с аналогичными параметрами у здоровых женщин. Однако наиболее заметные различия в показателях ПСС и ИР про­являются в субэндометриальнои зоне (табл. 52).

Таблица 52. Показатели маточной гемодинамики у больных миомои матки.

Исследуемый параметр

Больные миомой

Здоровые

Достоверность

ПСС маточные артерии

54,1 ± 14,9

44,4 ± 13,3

Р<0,005

ИР маточные артерии

0,69 ± 0,08

0,87 ±0,12

Р<0,005

ПСС базальные артерии

10,8 ±4,7

7,5 ± 1,9

Р<0,005

ИР базальные артерии

0,56 ± 0,04

0,55 + 0,08

Р>0,05

Важную дополнительную информацию о миоматозных узлах дает оценка особенностей их васкуляризации, ее оценивают как на основании самого фак­та наличия цветовых локусов, особенностей локализации визуализируемых сосудов так и состояния сосудистой резистентности маточных сосудов, арте­рий, снабжающих миоматозные узлы кровью, и внутриопухолевых сосудов [32, 33]. Вокруг этой темы остается много дискуссионных вопросов.

По литературным данным, на изменения визуализации внутриопухолевого кровотока и допплеровских параметров в узлах миомы оказывают влияние че­тыре фактора размер опухоли, ее локализация, гистологическое строение и наличие вторичных дегенеративных изменений [33 34].

Судя по опубликованным материалам, частота визуализации внутриопухо­левых сосудов снабжающих миоматозные узлы, весьма вариабельна и коле­блется от 54 до 100% [35]. И.С Сидорова и соавт. [34] в простых миомах ре­гистрировали периферический кровоток, тогда как в пролиферирующих - как центральный, так и периферический. В то же время Е.Д. Лютая [36] в анало­гичных исследованиях не выявила достоверной зависимости частоты визуали­зации центрального внутриопухолевого кровотока от морфологической формы миоматозного узла При допплерометрии показатели периферическиого сопро­тивления в миоматозных узлах варьировали от 0,48 до 0,64 [37, 38].

В наших наблюдениях за больными репродуктивного возраста и в постме­нопаузе с неизмененными миоматозными узлами в 53,9-78,2% случаев более характерным оказался тип васкуляризации с преимущественно перифериче­ским расположением цветовых локусов (1 тип). А у всех больных (100%) с пролиферирующей миомой и саркомой матки был выявлен тип васкуляризации со смешанным расположением цветовых локусов (2 тип).

В миоматозных узлах частота выявления 2-го типа ЦП возрастала по мере увеличения размеров опухоли. При этом пиковая скорость также росла по мере увеличения среднего диаметра опухоли, а ИР - снижался. Наибольших значений ПСС достигала в миоматозных узлах, превышающих 50 мм в диа­метре (до 35,6 см/с), в пролиферирующих миомах (до 43,7 см/с) и в саркомах (52,7 см/с) (р<0,01). Показатели ИР снижались в узлах такого размера до 0,42 и 0,29 соответственно (р<0,01). Характерно, что пиковая скорость и ИР в восходящих ветвях маточных артерий у больных с миомой матки и сарко­мой достоверно не отличались друг от друга. В то же время разница ПСС внутриопухолевого кровотока у больных с миомой матки в постменопаузе с одной стороны и у больных с пролиферирующей миомой и саркомами матки с другой, была статистически достоверной.

По нашим данным, допплерометрические показатели артериального кро­вотока в пролиферирующих миомах и саркомах матки не отличаются друг от друга: ИР снижается в среднем до 0,44 и 0,28 соответственно, статистически достоверно отличаясь от показателей ИР у больных с простыми миоматозны­ми узлами.

Показательно, что у больных миомой матки большинство цветовых локу­сов в I и II зонах, а также составляющих периферическое обрамление миома­тозных узлов соответствуют венозным сосудам. Внутриопухолевый венозный кровоток в узлах простой миомы характеризуется монофазным типом допплерограммы и низкими скоростями (в среднем 4,76 ± 0,54 см/с). Однако в узлах с дегенеративно-воспалительными изменениями и в пролиферирующих миомах максимальная скорость венозного кровотока оказывается выше, составляя в среднем 6,75 ± 0,9 см/с и 16,2 ± 3,4 см/с соответственно. Кроме того, в случаях с признаками активной пролиферации выявляются шунтирующие сосуды с ха­рактерной формой допплерограммы, характеризующейся высокой скоростью кровотока с низким сопротивлением в артериях и признаками псевдопульса­ции в венах.

Центральным в проблеме изучения миомы матки стоит вопрос о причине появления в практически неизмененных миоматозных узлах, как показало дальнейшее послеоперационное патоморфологическое исследование, допплерографических признаков, более типичных для пролиферирующей миомы. Так, в наших исследованиях практически у половины (42,9%) больных репро­дуктивного возраста был выявлен заметно выраженный 2-й тип васкуляриза­ции, а у 5,8-8,5 % показатели ИР были ниже 0,4.

Объяснением этому феномену, на наш взгляд, служит ряд исследований патоморфологов [10], которые показали, что в миоме матки развивается осо­бый вид сосудов, лишенный активной способности суживать или увеличивать свой просвет. Сосуды миомы, по мнению авторов, следует считать «особой популяцией сосудов». Они лишены мышечной оболочки, но самой примеча­тельной особенностью является их дегерметизация. В результате кровоток, измеренный в таких сосудах, характеризуется низкими показателями перифе­рического сопротивления, «типичными», по мнению отдельных специалистов ультразвуковой диагностики, для злокачественного процесса.

Помимо этого, к снижению сосудистого сопротивления может приводить ча­сто возникающая при отеке узлов тканевая гипоксия с последующей дегенера­цией и деструкцией тканей [10]. На практике мы неоднократно отмечали вол­нообразное изменение допплерографических показателей в виде появления и регресса 1 типа васкуляризации, а также снижения и, затем, повышения ин­дексов резистентности. Как отмечалось выше, обращала на себя внимание ин­тересная особенность 2 типа васкуляризации, заключающаяся в том, что пре­валирующее число выявленных в узлах сосудов составляют вены. Морфологи отмечают, что отек тканей ведет к блоку его собственных вен и затруднению оттока, что в свою очередь усиливает пропотевание жидкости из окружающих сосудов. Нарастающий отек узла приводит к появлению в разных его участках ишемических очагов, кровоизлияний и некробиотических изменений [10].

Мы разделяем точку зрения Г.А. Савицкого и соавт. [10], считающих, что «...темп увеличения функциональной массы узла миомы, равно как и сама величина абсолютного прироста этой массы, лишь в крайне редких случаях (около 0,1%) могут быть патогенетически связаны с изменением гистобласти- ческих потенций клеток ростковых зон. В абсолютном большинстве случаев (99,9%) быстрое возрастание массы узла миомы связано прежде всего с про­цессами гипертрофии миоцитов, переобводнением тканей узлов в результате нарушений кровообращения и только затем усилением процессов пролифе­рации миогенных элементов в ростковых зонах узла». Авторы подчеркивают, что трансформация миомы в миогенную саркому процесс скорее случайный и по вероятности возникновения (0,7%) не превышает частоту возникновения миогенной саркомы de novo.

Таким образом, напрашивается вывод, что выявление часто встречаемых в миоматозных узлах 2 типа васкуляризации и снижения ИР не является призна­ком активной пролиферации, а представляет собой скорее всего допплерографическую характеристику отека узла, что, естественно, если и предполагает необходимость активных действий со стороны клиницистов, но только не с позиций онкологии.

4. Возможности ЦДС в диагностике гиперпластических процессов эндометрия

Поданным литературы, частота визуализации внутриэндометриальных кро­веносных сосудов у больных с доброкачественной гиперплазией колеблется от 8 до 64,7% [12, 39, 40], а с полипами эндометрия - в 30-64% случаев [41, 42]. По мнению А.Д. Липмана [43], при наличии доброкачественной патологии эндо­метрия частота визуализации его сосудов зависит как от возраста пациенток, так и от гистологической принадлежности гиперпластического процесса [43].

Мы зарегистрировали и изучили интраэндометриальный кровоток у 95,8% больных с внутриматочной патологией. При этом для абсолютного большин­ства доброкачественных процессов в эндометрии было характерно наличие субэндометриального и интраэндометриального кровотока. Однако, у 77.7- 83,3% (в зависимости от гистологической принадлежности патологического процесса) обследованных он был слабо выражен и только у 12,5% - выражен­ный. Кроме того для каждой гистологической формы заболевания выявлены характерные особенности внутриопухолевой гемодинамики (табл. 53).

Таблица 53. Частота визуализации внутриэндометриального кровотока при различных гиперпластических процессах эндометрия.

Исследуемый сосуд

Частота визуализации (%)

Полипы

Гиперплазии

Рак

Артериальные сосуды

90,2%

35,1%

92,5%

Венозные сосуды

29,7%

83,5%

100%

Артерио-венозные шунты

0

0

18,5%

Особенностью получения изображения кровотока полипов в режиме ЦДК явился питающии сосуд, имевший вид одиночного цветового локуса линейной формы, как бы связывающего субэндометриальную и интраэндометриальную зоны в виде «мостика» Для гиперплазий характерным было либо полное отсутствие, либо присутствие незначительного количества цветовых локусов внутри утолщенной слизистой. При злокачественных поражениях эндометрия внутриопухолевыи кровоток выявлен в 100% наблюдений, причем у всех боль­ных явное количественное преимущество принадлежало венозным сосудам, а у 18 5% определяли артерио-венозные шунты

Значения пиковой систолической скорости в маточных артериях, без учета стадийности процесса были несколько выше при раке эндометрия Достовер­но отличались показатели ПСС во внутриопухолевых артериях при доброка­чественных (7,6 ± 34 см/с) и злокачественных (14,5 ± 5 3 см/с) гиперпласти­ческих процессах (р<0,002). В целом, значения ИР внутриопухолевых сосудов при раке эндометрия ниже аналогичных значений при доброкачественных по­ражениях слизистой оболочки матки. Однако разброс колебаний ИР как при гиперплазии (0,44-0,69), так и при раке (0,43-0 69) был в пределах одних и тех же значении.

Более чувствительным параметром в дифференциальнои диагностике доброкачественной и злокачественной патологии эндометрия оказалась ско­рость кровотока в венозных внутриопухолевых сосудах. Если в полипах и гиперплазированном эндометрии ее значения не превышали 4 см/с, то в сосудах злокачественной опухоли минимальное значение составило 6 см/с. Последнее обстоятельство определило более высокие цифры специфичности и чувстви­тельности допплерографии (94 6% и 95,6% соответственно) по сравнению с эхографией (90.6% и 87,8% соответственно).

Безусловно, окончательный выбор необходимого объема оперативного вмешательства при выявленной ультразвуковым методом внутриматочной патологии может основываться только лишь на результатах гистероскопии и гистологического исследования полученного соскоба. При этом совершенно

очевидна значительная роль триплексного сканирования в качестве перво­го звена в диагностике внутриматочной патологии эндометриального проис­хождения. Однако неадекватное использование результатов ЦДС, без учета кпинико-лабораторных данных, может провоцировать увеличение количества необоснованных оперативных вмешательств. Так, само по себе заметное из­менение внутриорганного кровотока может быть проявлением воспалительно­го процесса, а в результате усиления перфузии и дилатации сосудов значения скоростей кровотока и индексов периферического сопротивления будут иден­тичны параметрам органного кровотока при I) патогенетическом варианте рака эндометрия.

В литературе единичны работы, определяющие значение показателей кро­вотока в оценке инвазии, но их результаты обнадеживают специалистов. Так, высокие результаты получены A. Kurjak et al. [33], которым ЦДС отчетливо по­могла в выявлении 18 из 19 гистологически доказанных случаев инвазии ми­ометрия. А три бессимптомных случая были обнаружены только на основе изменений показателей кровотока [44]. При этом чувствительность метода со­ставила 100%, специфичность - 94,4%.

Вместе с тем, К. Hata et al. [45], обследуя 36 женщин с эндометриальным раком (5 - в стадии IA, 14 - в стадии IB, 5 - в стадии 1С, 4 - в стадии II и 8 - в стадии III), не нашли существенных различий в ПСС и ИР для каждой стадии. Не обнаружено также никаких значимых различий показателей кровотока и для каждого опухолевого гистотипа.

Отдельные исследователи считают, что использование индексов сосуди­стого сопротивления в сосудах эндометрия не позволяет надежно дифферен­цировать его злокачественные и доброкачественные заболевания [46, 47]. По данным P. Sladkevicius et al. [48], измерение толщины эндометрия у пациенток с постменопаузальным кровотечением является более надежным методом, чем допплерография. J.Carter et al. [49], оценивая точность метода, получили чувствительность - 39% и специфичность - 92%. Они не сумели выделить ни одного явного дифференциально-диагностического критерия. У S. Sheth et al. [47] различия средних значений ИР и ИП в доброкачественных и злокачествен­ных новообразованиях эндометрия оказались несущественными. Низкий им­педанс артериального кровотока наблюдался при различных патологических состояниях эндометрия. При этом имелись наложения показателей ИР и ИП доброкачественых и злокачественных образований. G. Gonoscenti et al. [50], F. Flam et al. [51], обследовав женщин с эндометриальным раком, не нашли никакой корреляции между выраженностью процесса и показателями кро­вотока. В работе О. El Ahmady et al. [52] ЦДС способствовала обнаружению только 76% эндометриальной патологии.

М. Vuento et al. [53] заключили, что ЦДС не способствует обнаружению предраковых и раковых состояний эндометрия. Интересно, что такой вывод авторы сделали на 3-х наблюдениях рака эндометрия и одном наблюдении рака шейки матки.

В нашем исследовании при злокачественных поражениях эндометрия у больных с I патогенетическим вариантом интраэндометриальный кровоток присутствовал практически в 100% случаев в виде множественных хаотиче­ски расположенных цветовых локусов. Для II патогенетического варианта ока­залось характерным лишь незначительное усиление субэндометриального кровотока, и это стало единственным ультразвуковым визуальным признаком злокачественного процесса. В дискуссии о порогах ЦДС, на наш взгляд, вносит решающий аргумент в свою пользу не толщина, а аномальные цветовые локу- сы, которые являются признаком патологии.

Начальные проявления инвазии характеризуются заметным локальным усилением субэндометриального и интраэндометриального кровотока, при ко­тором цветовые локусы, в отличие от полипа, имеют множественный, даже ха­отичный характер. У больных со II патогенетическим вариантом на цветовых допплерограммах инвазия также выдает себя заметным локальным усилени­ем субэндометриального кровотока.

Важно добавить, что скорость кровотока в маточных артериях не стала кри­терием оценки состояния эндометрия при начальных стадиях злокачествен­ного процесса. Достоверным оказалось лишь повышение скорости кровотока в субэндометриальной и интраэндометриальной зонах у больных раком эндо­метрия по сравнению с аналогичными показателями у женщин с гиперплазиями и полипами. Так, например, у больных раком эндометрия в постменопаузе скорость кровотока в субэндометриальной зоне достигала 22,6 см/с.

Изучение средних значений ИР в маточных артериях и ее ветвях также не имеет статистически существенных закономерностей. Тем не менее досто­верным оказалось то, что кровоток в зоне IV ст. у больных раком тела матки характеризовался сниженным ИР (0,45-0,46), тогда как в доброкачественных опухолях ИР всегда превышал 0,54 (р<0,01).

По мере прогрессирования злокачественного процесса, а также при сниже­нии степени дифференцирования в маточных артериях отмечалось измене­ние допплерометрических показателей. Однако достоверным (по сравнению с I ст. или высокодифференцированной опухолью) оно было лишь у больных с III ст. или при наличии низкой дифференциации опухоли: увеличение ПСС до 116-132 см/с. (р<0,05) и снижение ИР до 0,41 (р<0,05). Таким образом, значи­тельное повышение скорости кровотока в маточных артериях свидетельствует о запущенной форме рака эндометрия.




5. Допплерографические критерии дифференциальной диагностики опухолей яичников

При ЦДС в большом числе (76,3%) доброкачественных новообразований яичников характерным являлось наличие единичных (1-3) внутриопухолевых цветовых локусов; тогда как для большинства (72,1%) злокачественных опу­холей число ЦЛ было >5. При этом в доброкачественных опухолях цветовые локусы располагаются преимущественно по периферии (62,2-72,6%), тогда как в злокачественных - в центре преимущественно эхопозитивных (86,5%) и в линейных и нелинейных включениях преимущественно эхонегативных (88,4- 94,5%) опухолей.

У больных с доброкачественными опухолями одной гистологической при­надлежности значения SD для ПСС и ИР отличаются незначительным раз­бросом, тогда как у больных со злокачественными опухолями они очень вари­абельны.

По нашим данным, у больных со злокачественными новообразованиями достоверно повышается ПСС в опухолях объемом >500 см3 (34,0 ± 17,6 см/с} по сравнению с опухолями, объем которых <50 см3 (12,7 ± 5,3 см/с) (р<0,01).

При наличии гнойно-некротических изменений в доброкачественных опухолях повышается ПСС в ЦЛ-1 до 25,8 см/с и достоверно снижается ИР до 0,29 в ЦЛ-2.

Достоверное (р<0,05) снижение ИР имеется при сравнении показателей при стадиях I и II в ЦЛ-1 (0,52 ± 0,16 и 0,28 + 0,06) и ЦЛ-2 (0,36 ± 0,06 и 0,27 ± 0,04).

Пиковая скорость оказывается более высокой в ЦЛ-1 опухолей со средней и низкодифференцированной степенью злокачественного процесса (соответ­ственно 30,5 ± 16,9 см/с и 31,3 + 18,7 см/с), если сравнения проводятся с высокодифференцированными опухолями (20,5 ± 13,7 см/с) (р<0,05).

В серии выполненных нами работ [54, 55] найдено объяснение причины раз­ногласий в дискуссии о приоритетности ИР или ПСС. Практически всегда при исследовании злокачественных новообразований матки и яичников обращала внимание закономерность взаимоотношений этих двух показателей - в локусах с высоким значением ПСС выявляли ИР также с относительно высокими значе­ниями, а в локусах с низкими значениями ИР отмечали кровоток с относительно низкими значениями ПСС. Иными словами, это означает, что при обследовании опухоли не следует опираться на результаты, полученные из одного локуса, по­скольку очевидно, что эти два показателя призваны характеризовать сосудистые структуры различного строения: первые - сосудистые шунты, а вторые - сосуды, лишенные мышечного слоя. Суть предложенного нами мультилокусного анализа заключается в том, что для результатов исследования необходимо использо­вать максимальные значения ПСС и минимальные значения ИР.

Дополнительные дифференциально-диагностические данные были полу­чены при оценке изменений количественного соотношения артериальных и венозных сосудов внутриопухолевого кровотока в зависимости от эхографического изображения и гистологической принадлежности опухоли. Так, в стенках гладкостенных цистаденом 55-60% составляют артериальные сосуды и 40- 45% - венозные. В пристеночных включениях папиллярных цистаденом вы­является 40-45% артериальных и 55-60% венозных сосудов. В муцинозных цистаденомах регистрируются сосуды как в стенке опухоли, так и во внутриопухолевых перегородках, причем 55% из них соответствуют артериальным и 45% - венозным, в то время как в тератомах венозные сосуды определяются всего лишь в 35,5% от всего количества визуализируемых сосудов.

В злокачественных опухолях среди всех выявляемых сосудов от 60% до 85% приходится на венозное звено. В стенке серозных и муцинозной цистаденокарцином, а также в перегородках последней количественное преимущество вен очевидно - от 70% до 85%. В опухоли Бреннера количество вен составля­ет 65% от всех выявленных сосудов, в эндометриоме - 67,5%, в фолликуломе - 60%.

Для венозного внутриопухолевого кровотока как в злокачественных, так и в доброкачественных опухолях характерна монофазная допплерограмма со средними значениями скорости 3,4 ± 042 см/с в доброкачественных и 11,45 + 1,76 см/с в злокачественных образованиях (табл. 54), различия статистически достоверны (р<0 002).

Рис 228, Трансвагинальное сканирование Про­дольная 3D ангиограмма неизмененного эндоме­трия и сосудов субэндометриальной зоны

Нельзя забывать, что метод ЦДС сегодня еще молод и не может обходиться без необходимой верификации Следует согласиться с мнением К. Hata et аl.

Таблица 54. Дифференциально-диагностические признаки доброкачественной и злокачественной патологии яичников

Признаки

Доброкачественные

Злокачественные

Р


новообразования

новообразования


Наличие внутриопухолевых сосудов

25%

96,9%

р<0,001

Соотношение сосудов:




артериальных

55,8 ±9,1%

49 ± 5,65%

р<0,005

венозных

41,9 ±7,04%

64,2 + 12,08%

р<0,001

ПСС

10,2 ±2,8 см/с

21,5 ± 13,68 см/с

р<0,001

МДС

3,3 ± 1,1 см/с

6,5 ± 1,3 см/с

р<0,01

ИР

1,48 + 0,59

0,81 ±0,09

р<0,001

ИР

0,61 ±0,05

0,44 + 0,02

р<0,001

ЛСКВЕН.

3,4 ± 0,42 см/с

11,45 ± 1,76 см/с

р<0,002

заключивших, что ЦДС способна эффективно использоваться для обна­ружения ранних форм рака ВПО, особенно у женщин в постменопаузе Авторы отмечают, что этот метод может быть использован для отбора больных действительно нуждающихся в инвазивной диагностике, а золотым стандартом в оценке состояния эндометрия и эндоцервикса современные онкогинекологи справедливо называют гистероскопию с прицельной биопсией. Для вери­фикации же допплерографического заключения рака яичников показана лапа­роскопия с прицельнои биопсией [58].

6. Применение 3D технологии в диагностике гинекологических заболеваний

Одним из самых больших технических достижений последних лет явилось создание ультразвуковых приборов, способных формировать трехмерное изо­бражение выявленных сосудов

Выполненные нами исследования показали, что у здоровых женщин ре­продуктивного возраста характерными оказались трехмерные ангиограммы матки, на которых отчетливо прорисо­вывались сосуды субэндометриальной зоны в то время как зона эндометрия имела полностью ахроматичный вид (рис 228). На трехмерных ангиограммах неизмененной шейки отчетливо пропи­сывались нисходящие маточные сосуды и чуть заметно - стромальные, оставляя в центре изображения характерную пуной слизистой (рис 231).

Рис. 229. Трансвагинальное сканирование. Трех­мерная ангиограмма шейки матки с характерной ахроматичной центральной частью.

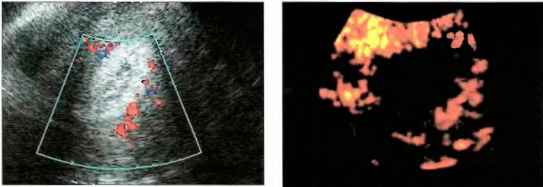

Рис. 230. Трансвагинальное сканирование. 3D ан­гиограмма питающего сосуда полипа эндометрия.

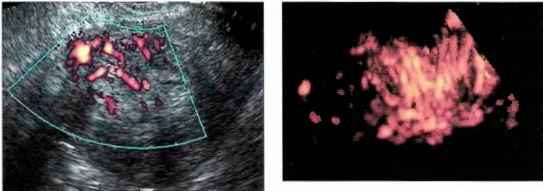

Рис. 231. Трансвагинальное сканирование. Допплерограмма (слева) и 3D ангиограмма (справа) гиперплазированного эндометрия.

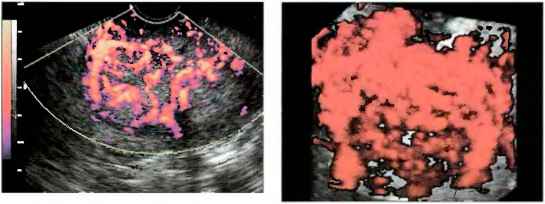

Рис. 232. Трансвагинальное сканирование. Допплерограмма (слева) и 3D ангиограмма (справа) аденокарциномы эндометрия ст. 1 в с зоной инвазии.

При трехмерной реконструкции злокачественного процесса в эндометрии отмечали практически полное исчезновение зоны, ха­рактерной для доброкачественных процессов в эндометрии и появление на ее месте многочисленных цветовых локусов. На 3D ангиограммах инвазия характеризовалась переориентацией сосудов, окружающих эндометрий и по­явлением выраженных множественных линейных цветовых локусов при кото­рых зона инвазии приобретала специфическое изображение, напоминающее «всполохи пламени» (рис. 232) С помощью 3D опухоль шейки, определяемая на обычных эхограммах как крайне неотчетливая выявлялась благодаря всег­да хорошо заметному кровотоку (рис 233).

На 3D ангиограммах миоматозный узел с периферическим типом васку­ляризации имел характерный вид практически ахроматичной зоны с окру­жающими ее многочисленными сосудами, а миоматозный узел с централь­ным типом васкуляризации был заполнен многочисленными цветовыми локусами (рис 234).

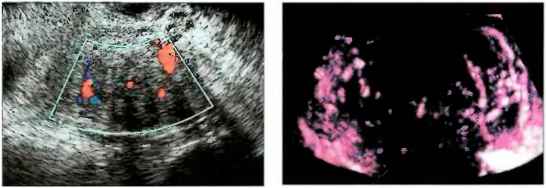

Рис. 233. Трансвагинальное сканирование. Допплерограмма и 3D ангиограмма рака шеики матки ст 2 б.

Рис. 234. Трансвагинальное сканирование. Допплерограмма (слева) и 3D ангиограмма (справа; миоматозного узла с преимущественно периферическим типом васкуляризации.

Следует подчеркнуть, что эта методика, названная трехмерной ультразву­ковой ангиографией, еще недостаточно описана в специальной литературе и наши исследования по существу являются первым опытом применения 3D ан­гиографии у гинекологических больных.

ГЛАВА 16


УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ЗАБОЛЕВАНИЙ АРТЕРИЙ НИЖНИХ КОНЕЧНОСТЕЙ




Все большее распространение облитерирующих заболеваний брюшной аорты и периферических артерий, отчасти в связи с демографическим сдви­гом, определяющим значительное увеличение числа больных пожилого и старческого возраста, страдающих распространенными формами поражения сосудистой системы (атеросклероз, гипертоническая болезнь) и одновремен­но тяжелыми сопутствующими заболеваниями, с одной стороны, и достигну­тые за последние десятилетия успехи реконструктивной сосудистой хирургии, обеспечивающие возможность внедрения в практику эффективных методов восстановительного хирургического лечения, с другой, определяют необходи­мость совершенствования неинвазивной диагностики периферических пора­жений сосудов с целью отбора больных и определения на основе прогнозиро­вания строго очерченных показаний к тому или иному виду лечения [1].

Основные требования, предъявляемые к диагностике окклюзирующих за­болеваний сосудов, состоят в точной диагностике локализации окклюзии и вы­явлении ее гемодинамической значимости, оценке дистального сосудистого русла ниже места поражения и состояния развития коллатеральных артерий.

Так называемым «золотым стандартом» - высокоинформативным и на­дежным методом диагностики - до сих пор является рентгеноконтрастная ангиография. Однако мнение большинства специалистов-ангиологов и ангио- хирургов сводится в настоящее время к тому, что ангиографию необходимо производить только у кандидатов на операцию, выявленных с помощью пред­варительных ультразвуковых исследований [2-4].

Формированию этой концепции способствовало широкое внедрение в кли­ническую практику ультразвуковых методов исследования, в первую очередь УЗДГ, и создание специализированных сосудистых лабораторий, показавших на большом материале, что если раньше треть больных после ангиографии не направляли на хирургическое лечение, то со времени открытия этих лабо­раторий практически всем больным, прошедшим ангиографию, хирургическое лечение было рекомендовано [5].

Неинвазивность и безопасность УЗДГ для больного, возможность повторных неоднократных исследований и количественной оценки гемодинамической зна­чимости облитерирующего заболевания сделали УЗДГ в течение двух послед­них десятилетий приоритетным методом неинвазивной диагностики в ангиоло­гии, получившим распространение и в нашей стране, и за рубежом [6-16].

Успех неинвазивной диагностики заболеваний периферического артери­ального русла нижних конечностей зависит от разрешающих возможностей избранного метода диагностики и может быть обеспечен хорошим знанием:

а) нормальной анатомии магистральных сосудов, снабжающих кровью ниж­ние конечности, и естественных путей коллатерального кровообращения, участвующих в компенсации развивающихся расстройств кровообращения при стенозирующих и окклюзирующих поражениях артериальной системы; б) кли­нических проявлений острой и хронической ишемии конечностей; в) участков сосудистой системы, наиболее подверженных атеросклеротическому и другим видам поражений.

1. Анатомия брюшной аорты, артерий нижних конечностей и пути коллатерального кровообращения при их облитерирующих поражениях

В сосудистой системе нижних конеч­ностей различают три основных сег­мента: I - выше паховой складки - аортоподвздошный; II - ниже паховой складки - бедренно-подколенный; III - голенной (рис. 235).

В анатомии сосудистой системы брюш­ной полости, таза и нижних конечностей за­ложены потенциальные возможности для формирования различных вариантов ком­пенсаторной коллатеральной циркуляции, которые зависят от уровня артериальной окклюзии и существенно влияют на разви­тие артериального заболевания. При этом возможности развития компенсации кро­вообращения значительно выше в брюш­ной полости и полости таза в сравнении с кровообращением в нижних конечностях. Следует также помнить о том, что для фор­мирования достаточной коллатеральной циркуляции необходимо продолжительное время. Поэтому медленно прогрессирую­щее заболевание магистральных артерий может протекать с минимальной симпто­матикой, в то время как быстрое формиро­вание окклюзии сопровождается тяжелыми симптомами ишемии.

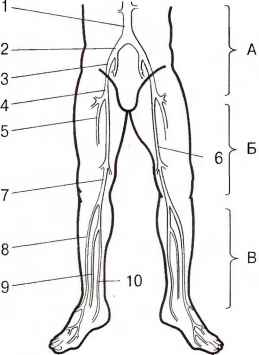

Рис. 235. Схема строения основных сегментов ар­терий нижних конечностей: А - аорто-подвздошный, Б - бедренно-подколенный, В - голенной. 1 - аорта, 2 - ОПА, 3 - НПА, 4 - ОБА, 5 - ГБА, 6 - ПБА, 7 - ПкА, 8-ПББА, 9-МБА 10-ЗББА.

Аорто-подвздошный сегмент (АПС). Брюшная аорта (БА) начинается на уровне диафрагмального отверстия и заканчивается делением в области би­фуркации на две общие подвздошные артерии (ОПА) (рис. 236). Первая боль­шая ветвь БА - чревный ствол - не участвует, так же как и парные почечные артерии, в формировании коллатеральной компенсации при артериальном за­болевании нижних конечностей. Остальные ветви БА - верхняя брыжеечная артерия (ВБА), передние ветви поясничных артерий, отходящие на уровне каждого поясничного позвонка, нижняя брыжеечная артерия (НБА) с ветвя­ми - формируют основную сеть, по которой происходит образование компен­саторного коллатерального кровообращения при окклюзирующих заболевани­ях аорты и подвздошных артерий.

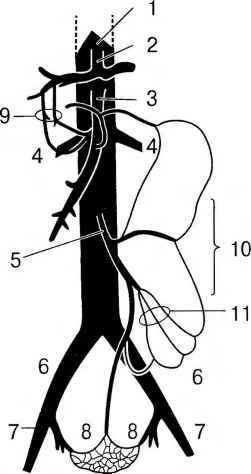

Рис. 236. Схема строения БА и ее ветвей: 1 - БА, 2 - чревный ствол, 3 - ВБА, 4 - почечные артерии, 5 - НБА, 6 - ОПА, 7 - НПА, 8 - ВПА, 9 - гастродуоденальные коллатерали, 10 - брыжеечные коллатерали, 11 - сигмовидные артерии.

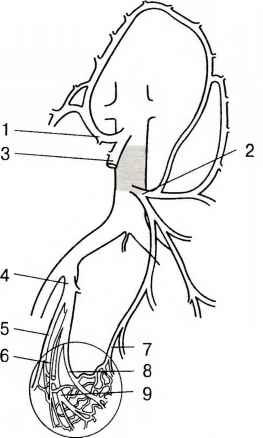

Рис. 237. Схема путей коллатерального кровооб­ращения из системы висцеральной циркуляции к подвздошной зоне: 1 - правая кишечная артерия, 2 - левая кишечная артерия, 3 - ВБА, 4 - подчревная артерия, 5 - верхняя пузырная артерия, 6 - нижняя пузырная артерия, 7-9 - верхняя, средняя и нижняя геморроидальные артерии.

ОПА на расстоянии примерно 5 см от бифуркации разделяются на на­ружную подвздошную артерию (НПА) и внутреннюю подвздошную артерию (ВПА). ВПА формирует развитую коллатеральную систему с ветвями, от­ходящими от аорты, НПА - с поверхностной и глубокой бедренными систе­мами. На рис. 237-239 схематично представлены пути формирования компен­саторного коллатерального кровообращения: а) из системы висцерального кро­вообращения к подвздошным сосудам (рис. 237); б) от поясничных артерий к ветвям НПА и ВПА (рис. 238); в) взаимосвязь коллатерального кровообращения верхних конечностей и грудной клетки с кровообра­щением нижних конечностей (рис 239).

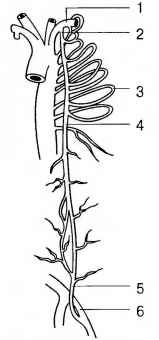

Рис. 238. Схема путей коллатерального кровооб­ращения из системы поясничных артерий к ветвям внутренних и наружных подвздошных артерий: 1 - нижняя надчревная. 2 - поясничная 3 - подвздошно-поясничная 4 - глубокая подвздошная огибающая 5 - верхняя ягодичная.

Рис. 239. Схема путей колла­терального кровообращения из системы верхних конечностей и грудной клетки к артериям нижних конечностей: 1 - левая подклю­чичная 2 - внутренняя грудная 3 - межреберные. 4 - верхняя надчревная. 5 - нижняя надчрев­ная 6 - наружная подвздошная.

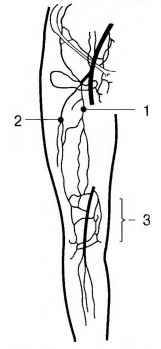

Рис. 240. Схема глубокобедренно-коленной группы коллатера­лей при окклюзии ПБА: 1 - ГБА 2 - нисходящая ветвь наружной огибающей артерии 3 - коллате­ральная сеть коленной артерии

Бедренно-подколенный сегмент. НПА, отдав две важные для коллате­рального кровообращения ветви (ниж­нюю надчревную и глубокую артерию, огибающую бедро), переходит на уровне пупартовой связки в общую бедренную артерию (ОБА). ОБА на 4 см ниже пу­партовой связки делится на поверхност­ную (ПБА) и глубокую (ГБА) бедренные артерии (рис. 240). До бифуркации ОБА отдает одну латеральную ветвь и две ме­диальные, каждая из которых является подкожным сосудом.

Рис. 241. Схема коленно-голенной группы коллатералей при окклюзии ПкА: 1 - ОБА 2 - ГБА, 3 - коллатеральная сеть коленной артерии, 4 - нисходящая ветвь наружной огибающей артерии

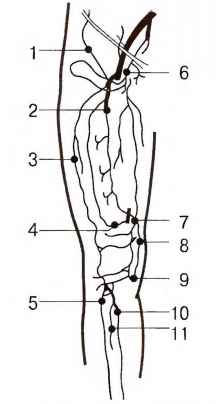

Рис. 242. Схема глубокобедренно-коленноголенной группы коллатералей при окклюзии ПБА и ПкА: 1 - восходящая ветвь наружной огибающей артерии, 2 - ГБА, 3 - нисходящая ветвь наружной огибающей артерии, 4 - внутренняя ветвь верхней коленной артерии, 5 - ПББА, 6 - запирательная ар­терия, 7 - верхняя коленная артерия, 8 - подкожная ветвь верхней коленной артерии, 9 - нижняя колен­ная артерия, 10 - ЗББА, 11 – МБА.

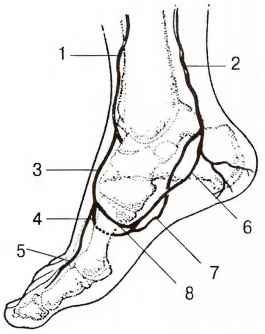

Рис. 243. Схема плантарного кровообращения: 1 - ПББА, 2 - ЗББА, 3 - АТС, 4 - глубокая подо­швенная артерия, 5 - подошвенная дуга, 6 - вну­тренняя подошвенная артерия, 7 - наружная подо­швенная артерия, 8 - дугообразная артерия.

ПБА продолжается в дистальные от­делы бедра без деления до уровня гунтерова канала. Покидая канал, ПБА от­дает нисходящую коленную артерию и становится подколенной артерией (ПкА). От ПБА в дистальном отделе отходят маленькие мышечные ветви. ГБА на­правляется задне-латерально от устья и заканчивается в дистальной трети бедра 4 перфорантными артериями. По ходу ГБА отдает наружную, огиба­ющую бедро артерию с восходящей, поперечной и нисходящими ветвями и 3 перфорантные артерии. Имеются также мышечные ветви, которые могут формировать пути коллатеральной компенсации при обструкции ПБА и ПкА (рис. 241-243).

Голенной сегмент. Подколенная артерия спускается вниз с легким лате­ральным изгибом и на уровне щели коленного сустава или ниже ее делится на переднюю большеберцовую артерию (ПББА) и берцовоперонеальный ствол. ПкА по ходу отдает две или три мышечные ветви, ветви к костным и мягким тканям коленного сустава, участвующим в формировании коллатерального кровообращения (рис. 242).

ПББА проходит в переднелатеральном направлении, располагаясь в дистальном своем отделе по передней поверхности большой берцовой кости, и после пересечения лодыжки становится артерией тыла стопы (АТС). Берцовоперонеальный ствол делится на заднюю большеберцовую артерию (ЗББА) и малоберцовую артерию (МБА). Все три артерии: ПББА, ЗББА и МБА - отдают мышечные, коммуникантные и перфорантные ветви широко анастомозирующие между собой.

Концевые отделы ПББА и ЗББА образуют систему плантарного кровообра­щения (рис. 243). ЗББА в пяточном канале распадается на две ветви-медиаль­ную и латеральную подошвенные артерии Медиальная орошает медиальную поверхность стопы, а латеральная анастомозирует с глубоким подошвенным разветвлением АТС, образуя подошвенную дугу. От подошвенной дуги отходят подошвенные предплюсневые артерии, переходящие в подошвенные пальце­вые артерии, и проксимальные и дистальные прободающие артерии, которые переходят через межкостные пространства и анастомозируют с соответствую­щими артериями тыльной поверхности стопы.

АТС располагается от середины межлодыжечного пространства в первом межкостном промежутке. Часто наблюдают аномалии положения АТС, обычно двусторонние, с отклонением ее на 2-2 5 см латеральнее обычного располо­жения. От АТС отходит дугообразная артерия, участвующая в образовании тыльной сети стопы. Из дугообразной артерии формируются тыльные плюс­невые артерии и тыльные артерии пальцев стопы, которые широко анасто­мозируют с соответствующими подошвенными артериями и перфорантными ветвями концевых отделов МБА.

Описанные особенности плантарного кровообращения объясняют, почему изолированное поражение одной из артерий голени не сопровождается тяже­лыми ишемическими расстройствами и только выключение из кровообраще­ния всех трех артерий приводит к развитию тяжелой ишемии конечности.

1.1. Этиология и патогенез поражений артерий нижних конечностей

Известно, что наиболее частыми причинами хронической ишемии нижних конечностей являются атеросклероз и сахарный диабет Значительно реже, примерно у 1-2% больных, развивается облитерирующий эндартериит, тромбангиит. неспецифический аортоартериит [2] Сахарный диабет характеризу­ющийся развитием медиасклероза и диабетическои ангиопатии. в сочетании с атеросклерозом приводит к наиболее тяжелым формам ишемии конечностей.

Патогенез эндартериита и тромбангиита до конца не ясен. Вероятно, про­цесс начинается с ангиита или панангиита артерии и вен, что приводит к об­литерации вовлеченных сегментов. Эти процессы в определенной степени связаны с курением табака и охлаждением конечностей и начинаются с пора­жения мелких артерий, таких как артерии стоп и пальцев Прогрессирование заболевания происходит в проксимальном направлении.

Острая ишемия имеет, как правило, эмбологенныи, тромбоэмбологенный или посттравматический генез

Атеросклероз хотя и является диффузным процессом, тем не менее, по­ражает определенные участки сосудистой системы с наибольшей частотой, в то время как другие редко подвержены поражению Изгибы отдельных сегмен­тов и места деления артерии являются типичными областями наибольшего по­ражения. Наиболее вероятной причиной возникновения и формирования атеросклеротических бляшек в указанных зо­нах являются турбулентность и гемодинамическии удар.

В аорте наиболее ранимым оказыва­ется инфраренальный сегмент, где аор­та существенно суживается ниже отхождения почечных артерий. С наибольшей частотой атероматозом поражаются устья ОПА. их бифуркации. ОБА, устья ПБА и ГБА В более дистальных отделах ПБА имеет тенденцию к окклюзии при входе в гунтеров канал ПкА - непосредственно в подколенной ямке. Устье главных ветвей ПкА также являются типичным местом ло­кализации стенозов окклюзии.

Анализ частоты поражения отдельных сегментов сосудистой системы нижних ко­нечностей показал, что наиболее частым и характерным местом поражения сосудов при атеросклерозе, как в сочетании с диа­бетом, так и без него, является ПБА в гунтеровом канале (рис 244). Поражение, ло­кализованное в этом сегменте, вызывает незначительную или умеренную клаудикацию (перемежающуюся хромоту) в свя­зи с хорошо развитой коллатеральной компенсацией и системы ГБА и тазовых артерий. Вторым по частоте является поражение АПС, редко встречающееся у больных диабетом. В этом случае клаудикация значительно выражена, не­смотря на достаточность коллатерального кровообращения в покое. Наличие окклюзии в проксимальном по отношению к ГБА сегменте существенно огра­ничивает возможности коллатерального притока в нагрузке и вызывает клаудикацию.

Поражение артерий ниже колена долго может оставаться незамеченным из-за хорошо развитых коллатеральных связей между ПББА, ЗББА и МБА, но только до того времени, пока в процесс не окажутся вовлеченными все три артерии.

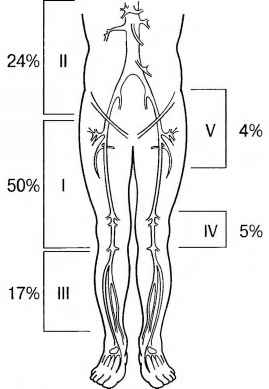

Рис. 244. Частота поражения отдельных сегмен­тов сосудистой системы нижних конечностей при атеросклерозе. I - бедренно-подколенный сег­мент, И - аорто-подвздошный сегмент. Ill - арте­рии голени; IV - подколенная артерия; V - подвздошно-бедренный сегмент.

Наиболее тяжелая ишемия конечностей развивается при множественных многосегментных поражениях, так как высокое сопротивление кровотоку в ре­зультате включения в компенсацию нескольких коллатеральных систем приво­дит к заметному падению перфузионного давления и кровотока в конечностях, что характеризуется проявлением болей в покое, преимущественно в ночное время и при горизонтальном положении конечности. Перевод ноги в вертикальное положение приводит к уменьшению болей вследствие улучшения кро­венаполнения за счет гидростатического фактора.

Перемежающаяся хромота не всегда сопровождается болевым синдромом в сегментах конечности, располагающихся непосредственно вслед за уровнем окклюзии. Так, при окклюзии подвздошного сегмента боли могут возникать только в икроножных мышцах голени вследствие хорошо развитой коллате­ральной компенсации кровотока в более высокорасположенных сегментах. Появление болей в области бедра, возникновение так называемой «высокой перемежающейся хромоты» при окклюзии подвздошных артерий указывают на недостаточность коллатерального кровообращения аорто-подвздошной зоны.

Перемежающаяся хромота, развивающаяся при эндартериитах, обычно локализуется в стопе и носит название плюсневой клаудикации.




2. Метод ультразвуковой допплерографии в комплексной диагностике поражений артерий нижних конечностей

2.1. Методика УЗДГ при обследовании нижних конечностей

Для исследования поражений артериального сосудистого русла нижних ко­нечностей могут быть использованы все виды ультразвуковых допплеровских систем, от аускультативных анализаторов звуковых сигналов с графической регистрацией их и без нее до систем дуплексного сканирования, включающих визуализацию сосудов в В-режиме, цветовое и энергетическое картирование и допплеровский анализ кровотока. Объем получаемой информации связан с техническими возможностями используемой допплеровской аппаратуры. Наибольшее распространение получили направленные флоуметры с систе­мой незатухающей волны, компактные, недорогие и простые в употреблении, позволяющие выполнять комплексное ультразвуковое допплеровское иссле­дование.

Комплексная УЗДГ нижних конечностей включает локацию периферических артерий и аускультативный анализ сигналов кровотока в них, регистрацию и интерпретацию кривых скорости кровотока на основе качественного (морфо­логического) и количественного анализа в сочетании с измерением сегментар­ного систолического давления (ССД); при необходимости УЗДГ дополняется различными функциональными тестами [17, 18].

Исследование проводят в положении пациента лежа на спине (рис. 245) (за исключением исследования подколенной артерии в положении лежа на живо­те) в комфортных условиях - после 10-15 мин. отдыха. Этот интервал време­ни необходим для стабилизации показателей гемодинамики, и его можно ис­пользовать для сбора анамнеза, осмотра и аускультации сосудов. Последнюю целесообразно проводить в подвздошно-бедренной зоне в покое и после фи­зической нагрузки - 5 подъемов разогнутых в коленном суставе конечностей.

Наличие трофических язв в местах локации сосудов затрудняет выполне­ние исследования и должно быть деликатным, нетравматичным и с использо­ванием стерильного акустического геля.

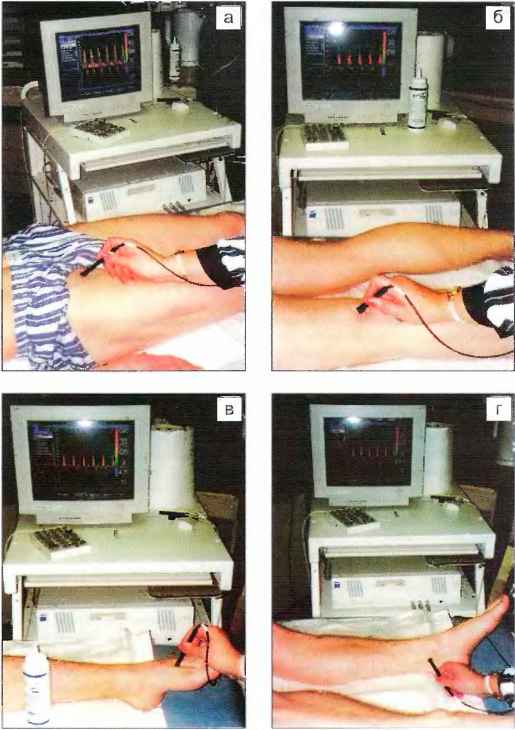

Рис. 245. Локация основных артерий нижних конечностей методом УЗДГ а – ОБА, б - ПкА в - АТС, г - ЗББА.

Исследование кровотока в крупных со­судах нижних конечностей (подвздошные, бедренные, ПкА) выполняют датчиками 4-5 МГц; для оценки кровотока в сосу­дах мелкого и среднего калибра (арте­рии голени и стопы) используют датчики 8-10 МГц. Датчик устанавливают по оси сосуда по направлению к кровотоку под углом в 45°-60° к предполагаемой оси сосуда, при этом производят легкое про­дольное и поперечное смещение датчи­ка, погруженного в акустический гель, с одновременным изменением угла накло­на, добиваясь получения высокого чисто­го акустического сигнала без шумовых по­мех и четкого графического изображения на экране монитора, после чего включают запись допплерограммы.

Исследование артерий нижних конечностей проводят в определенных для каждого сосуда точках, где сосуды максимально приближены к поверх­ности кожи (рис. 246), что обеспечивает минимальное искажение сигнала. Невозможность локации сосуда на всем протяжении из-за различной глубины залегания отдельных участков сосуда является недостатком и ограничением метода УЗДГ.

Обычно исследование начинают с НПА, располагая датчик в ее проекции на 1-3 см выше паховой складки, и продолжают в дистальном направлении в следующих стандартных точках: ОБА - в ее проекции на 1-2 см ниже паховой складки и латеральнее сигнала общей бедренной вены; ПкА - в ее проекции в подколенной ямке; ЗББА - тотчас кзади от медиальной лодыжки; ПББА - по передней поверхности нижней трети голени над областью голеностопного су­става; АТС - в первом межпальцевом промежутке. Локация проксимальных от­делов артерий голени достаточно сложна из-за многовариантности анатомии дистального отдела ПкА и ее ветвей, затрудняющей идентификацию получае­мых сигналов кровотока от конкретной артерии (рис. 247).

У части больных удается лоцировать ПБА (в нижней трети бедра на выходе из гунтерова канала). Отдельными авторами описаны попытки локации ГБА. Однако высокая вариабельность развития последней, нередко рассыпной тип ее, а также различная глубина ее залегания вследствие различной степени развития мышечной массы бедра и подкожно-жировой клетчатки приводят к значительному разбросу получаемых данных и невозможности формирования четких концепций по диагностике заболеваний ГБА. В то же время удачная в отдельных случаях локация ГБА или ее ветвей может дать ценную информа­цию о состоянии ГБА. Для локации ГБА используют датчик 4 МГц, располагая его в проекции предполагаемого анатомического хода артерии или ее ветвей по передне-верхней поверхности бедра.

Наружная подвздошная артерия Общая бедренная артерия

Глубокая артерия бедра

Поверхностная бедренная артерия

Подколенная артерия Артерии голени (проксимальный отдел)

Артерии голени (дистальный отдел)

Артерия тыла стопы Пальцевые артерии

Рис. 246. Точки локации артерий нижних конеч­ностей.

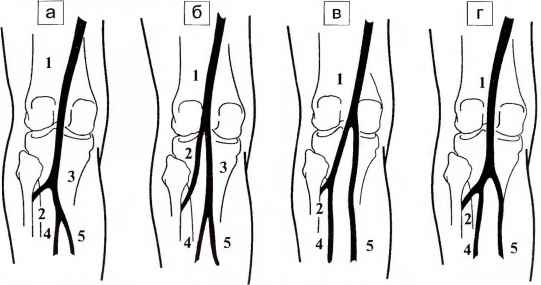

Рис. 247. Анатомические варианты (а-г) деления ПкА: 1 - ПкА, 2 - ПББА, 3 - берцовоперонеальный ствол, 4 - МБА, 5 - ЗББА.

Нередко при затруднении локации артерий нижних конечностей (чаще всего при нарушении артериального кровообращения вследствие окклюзирующего поражения) полезным ориентиром может оказаться вена. Характерная звуковая характеристика венозного кровотока с преобладанием низких частот, напоминающая «шум бури», и связь ее с дыхательным циклом, а также знание анатомических взаимоотношений «вена-артерия» способствуют успешной ло­кации артерий. Так, например, ОБА находят при латеральном по отношению к общей бедренной вене размещении датчика. Влияние дыхательного цикла на венозный кровоток позволяет дифференцировать артериальный и венозный кровоток в дистальных отделах конечности при низкой ЛСК в артериях голени, близкой к величине ЛСК венозного кровотока вследствие выраженного артери­ального окклюзирующего поражения.

2.2. Анализ аудиохарактеристик допплеровских сигналов кровотока в артериях нижних конечностей

У здоровых лиц, по нашим данным, локация НПА, ОБА, ПкА была выполне­на у всех обследованных. При поражении сосудов не получены сигналы кро­вотока в НПА у 1,7% обследованных, в ОБА - у 2,6%, в ПкА - у 3,7%, что у 96% обследованных было следствием окклюзии сосуда в исследуемой зоне, подтвержденной по данным ангиографии. Сигналы одной из артерий: ЗББА или ПББА (АТС) - не получены у 1,8% здоровых лиц, а у больных частота ло­кации артерий голени резко снижалась в зависимости от распространенности поражения.

В норме артериальный сигнал короткий и трехкомпонентный. Начальный звук громкий и высокочастотный, а два последующих имеют меньшую гром­кость и более низкую тональность. Изменение звуковой характеристики сигна­лов кровотока над зоной стеноза связано с повышением скорости кровотока

через суженную зону и с сопутствующей турбулентностью. По мере нарас­тания стеноза характеристики допплеровского сигнала меняются: снижается частота, нарастает продолжительность, исчезает трехкомпонентность При окклюзии изменения те же, что и при выраженном стенозе- но более резко выражены, сигналы имеют еще более низкую тональность и продолжаются в течение всего сердечного цикла.

Аускультативный анализ допплеровских сигналов кровотока является на­чальным этапом ультразвукового исследования и при определенном опыте дает хорошую возможность локации сосудов и дифференцирования нормаль­ных и патологических сигналов кровотока. Особое значение метод приобрета­ет при пользовании ультразвуковыми стетоскопами, не имеющими регистри­рующих устройств.




2.3. Оценка допплеровских кривых скорости кровотока по артериям нижних конечностей


Регистрация допплеровских сигналов кровотока в виде аналоговых кривых скорости (допплерограмма) дает возможность провести качественный и коли­чественный анализ скорости кровотока в исследуемых сосудах.

2.3.1. Качественный анализ допплеровских кривых скорости кровотока

Нормальная кривая периферического артериального кровотока (рис. 248 а), так же как и аускультативный сигнал, состоит из трех компонентов 1 - наи­большее отклонение в систоле обусловленное прямым кровотоком: 2 - об­ратный кровоток в ранней диастоле, связанный с артериальным рефлюксом из-за высокого периферического сопротивления. 3 - отклонение в поздней диастоле, вызванное кровотоком вперед за счет эластичности стенок арте­рий.

По мере прогрессирования стенозирующего заболевания изменяется форма пульсовой волны, трансформируясь из магистрального типа в колла­теральный (рис 248 б-е) Главными критериями нарушения формы волны является исчезновение компонента обратного кровотока, притупление пика скорости и удлинение времени подъема и спада скорости пульсовой волны. На рис 249 представлены допплерограммы ОБА, ПкА ЗББА и АТС в норме и при окклюзии ПБА и ОПА.

В норме (рис. 249 а) для всех кривых характерным является крутой подъем и спуск, острая вершина первого компонента и выраженная волна обратного кровотока. При окклюзии ПБА (рис. 249 б) деформацию допплерограмм выяв­ляют с уровня ПкА, а при окклюзии ОПА коллатеральный тип кривой регистри­руют во всех точках локации (рис 249 в).

2.3.2. Количественный и полуколичественный анализ допплеровских кривых скорости кровотока в артериях нижних конечностей

Количественную оценку допплерограмм можно проводить на основе анализа, как аналоговых кривых скорости кровотока, так и данных спектрограмм доп­плеровских сигналов кровотока в реальном масштабе времени. При количе­ственной оценке анализу подвергаются амплитудные и временные параметры допплерограммы, а при полуколичественной - ее расчетные индексы [19, 20].

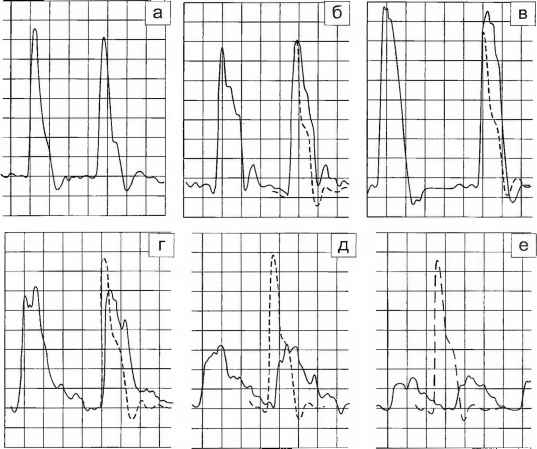

Рис. 248. Допплерограммы кровотока по ОБА в норме (а) и при прогрессировании окклюзирующего процесса (б-е); пунктирной линией на б-е показана норма, на б-г - стеноз, на д, е - окклюзия.

Однако из-за наличия факторов, изменяющих форму допплеровской кри­вой скорости, существуют проблемы, связанные с интерпретацией и количе­ственной оценкой допплерограмм. Так, амплитуда кривой зависит от поло­жения датчика и угла наклона его относительно оси кровотока, глубины про­никновения ультразвука в ткани, удаленности датчика от основного участка сужения, установки усиления, фоновых помех наложения венозных шумов и т. д. Если пучок ультразвука пересекает сосуд частично (не по всей оси) и, особенно если он направлен к оси сосуда под углом, приближающимся к 90°, получаются ошибочные результаты. В связи с этим рядом исследователей был предложен (как более предпочтительный) полуколичественный метод оценки допплерограммы - расчет отношений, характеризующих форму волны и пред­ставляющих собой относительные индексы (например, индекс пульсации, демпинг-фактор), на величину которых влияние указанных выше причин не распространяется. Однако и этот метод ряд авторов подвергает критике, отда­вая предпочтение количественной оценке сигналов кровотока поданным спектрального анализа; другие исследователи надежность неинвазивной оценки сосудистого поражения связывают только с дуплексным сканированием, при котором определение и анализ сигналов кровотока проводится в визуализиру­емом участке сосудистой системы.

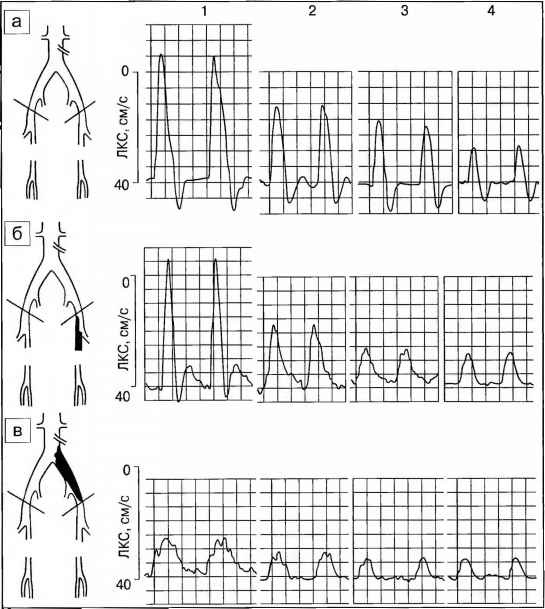

Рис. 249. Допплерограммы кровотока в норме (а) и при окклюзии ПБА (б) и ОПА (в): 1 - ОБА, 2 ПкА, 3 - ЗББА, 4 - АТС.

В то же время существует ряд ситуаций, когда единственно возможным и ди­агностически значимым неинвазивным методом оценки сосудистого поражения становится анализ формы и количественная оценка допплерограммы: когда

ограничены возможности измерения ССД при невозможности наложения манжеты в положении проксимально к датчику, когда место наложения манжеты совпадает с хирургической раной, при оценке состоя­ния подвздошных артерий, а также когда в несжимаемых в результате кальцификации или склероза артериальной стенки сосудах определяют ложно высокое ССД, несмотря на наличие артериального забо­левания. По удачному выражению J. Уао et al. [21], регистрация пульсовой волны периферических артерий позволяет рас­познавать ишемию конечностей, подобно тому, как ЭКГ используют для диагностики ишемии миокарда.

При количественном анализе доп­плерограммы (рис. 250) определяются:  - пиковая скорость прямого кровото­ка; vi- пиковая скорость обратного кро­вотока; vm- средняя скорость; Тy — время ускорения - время от начала подъема допплерограммы до ее пиковой точки; Т3 - время замедления - время от мак­симального пика допплерограммы до ее спада к изолинии; Тв - время возникновения - время от зубца R ЭКГ до появления сигнала скорости; скорости измеряются в см/с, временные ин­тервалы - в с.

При полуколичественном анализе определяют: А - ускорение (в см/с2), т. е. отношение к Тy; D - замедление (в см/с2), т. е. отношение vi к T3; A/D - от­ношение ускорения к замедлению; IPGK - индекс пульсации Гёслинга-Кинга, рассчитываемый по формуле .

Рис. 250. Диаграмма ЭКГ (а) и нормальная доппле­рограмма (б) за один сердечный цикл.

Заметим, что по существу эта формула совпадает с определением индекса пульсации Гёслинга РI, введенного в главе 1. Однако допплерограммы пери­ферического кровотока имеют особенность, а именно: часть кривой проходит ниже изолинии (отрицательные скорости), а программы автоматического рас­чета PI в современных аппаратах не учитывают кровоток ниже изолинии - для этого требуется ручная обводка кривых и маркировка положительного и отрица­тельного пиков скорости. Поэтому в данной главе, чтобы подчеркнуть особен­ности расчета индекса пульсации для периферического кровотока, мы исполь­зуем обозначение IPGK и приведенную выше расчетную формулу. Для оцен­ки гемодинамических различий между сегментами конечности рассчитывали демпинг-фактор (ДФ) - отношение дистального IPGK к проксимальному IPGK. В норме IPGK увеличивается в дистальном направлении, а ДФ превышает 1. При окклюзирующих заболеваниях дистальный IPGK снижается, а ДФ становится меньше 1 (рис. 251). Таким образом, в наших исследованиях определяли:

Рис, 251 Пример измерений IPGK в неизмененной артерии (а) и в артерии дистальнее окклюзирующего по­ражения (б) и расчета демпинг-фактора (ДФ)

В табл. 55, 56 представлены параметры количественной и полуколиче­ственной оценки допплерограмм артерий нижних конечностей в норме, по­лученные в контрольной группе.

Таблица 55. Параметры количественной оценки допплерограмм артерий нижних конечностей в норме (М ± )

Артерия

Vm

Ту

Т3

Тв

ОБА

52, 8±15,7

13,7 ±5, 7

9,0 ± 3,7

0,11 ± 0,01

0,16 ± 0,03

0,14 ± 0,02

ПкА

32,3 ± 6, 5

11,4 ± 4,1

4,1 ± 1,3

0,10 ± 0,01

0,14 ± 0,03

0,18 ± 0,02

ЗББА

20,4 ± 6,5

7,1 ±2,5

2,2 ±0,9

0,13 ± 0,03

0,13 ± 0,03

0,22 ± 0,02

Таблица 56. Параметры полуколичественной оценки допплерограмм артерий нижних конечностей в норме (М ± )

Артерия

А

D

A/D

IPGK

ДФ1

ДФ2

ДФ3

ОБА

375,6 ± 129,9

341,3 ± 106,1

1,3 ± 0,3

8,4 ± 3,7

1,2 ±0,5

-

-

ПкА

317,8 ± 61,1

243,7 ± 74,1

1,4 ± 0,4

11,6 ± 3,8

-

1,4 ± 0,05

-

ЗББА

205,5 ± 64,8

169,3 ± 67,0

1,2 ± 0,2

13,7 ± 5,4

-

-

1,2 ± 0,4

По данным рентгеноконтрастной ангиографии (табл. 57), конечности с ар­териальными и окклюзирующими заболеваниями разделены на 5 групп. Как видно из табл. 3 в 1-4 группах имелось изолированное поражение одного сег­мента, а в 5 группе - сочетанное поражение всех трех сегментов, при этом стенозирующие и окклюзирующие поражения АПС выделены в отдельные группы (1,2).

Результаты анализа допплерограмм в указанных пяти группах представ­лены в табл. 58, 59.

Таблица 57. Распределение по группам нижних конечностей в зависимости от ангиографической картины поражения сегментов

Сегмент конечности

Данные ангиографии о поражениях артерий в группах

1

(n=38)

2

(n=40)

3

(n=23)

4

(n=20)

5

(n=30)

Ао рто-подвздошный

Бедренно-подколенный

Голенной

стеноз норма норма

окклюзия норма норма

норма окклюзия норма

норма норма стеноз окклюзия

окклюзия окклюзия

стеноз окклюзия

Таблица 58. Параметры количественной оценки допплерограмм при поражении артерий нижних конечностей (М ± )

Артерия

Группа

Vm

Ту

Т3

Тв

ОБА

1

53,5 ± 15,9

7,4 ± 5, 9

11, 2 ±3,7

0,11 ± 0,02

0,25 ± 0,14

0,13 ± 0,02


2

21,4 ± 9,6

0

13,9 ±6,6

0,15 ± 0,03

0,59 ± 0,16

0,15 ± 0,03


3

58, 2 ± 18,9

4,4 ±3,7

0,6 ±4,5

0,10 ± 0,01

0,21 ± 0,07

0,12 ± 0,01


4

53,4 ± 13,1

9,0 ±5,2

9,9 ±4,6

0,11 ± 0,01

0,18 ± 0,04

0,12 ± 0,02


5

13,7 ± 4,2

0

12,8 ±5,5

0,17 ± 0,04

0,56 ± 0,14

0,17 ± 0,02

ПкА

1

30,0 ± 11,3

6,7 ±4,8

5,7 ±2,5

0,12 ± 0,02

0,20 ± 0,09

0,17 ± 0,01


2

13,6 ± 5,3

0

5,8 ±2,8

0,15 ± 0,03

0,39 ± 0,18

0,21 ± 0,02


3

17,1 ± 5,3

0

5,3 ±1,9

0,12 ± 0,02

0,33 ± 0,15

0,18 ± 0,01


4

31,4 ± 9,6

7,1 ±3,5

4,5 ± 1,8

0,10 ± 0,01

0,17 ± 0,05

0,17 ± 0,02


5

6,5 ± 2,9

0

7,9 ±4,1

0,21 ± 0,04

0,54 ± 0,15

0,25 ± 0,03

ЗББА

1

17,7 ± 6,4

3,2 ±2,7

2,9 ± 1,6

0,12 ± 0,05

0,17 ± 0,06

0,21 ± 0,02


2

8,0 ± 4,5

0

3,6 ±2,9

0,15 ± 0,04

0,42 ± 0,21

0,24 ± 0,04


3

13,3 ± 5,3

0

4,1 ±2,3

0,13 ± 0,03

0,33 ± 0,19

0,22 ± 0,01


4

14,2 ± 1,8

0,9 ± 1,7

4,0 ± 3,0

0,12 ± 0,03

0,27 ± 0,16

0,22 ± 0,04


5

4,1 ± 3,3

0

5,6 ± 3,0

0,26 ± 0,09

0,54 ± 0,18

-

При сравнении данных контрольной группы с результатами исследования, проведенного при различных вариантах поражения сосудов нижних конечно­стей, мы убедились, что одни параметры (IPGK, ДФ) имеют большую ценность в сравнении с другими. На величину исследуемых показателей оказывает влия­ние поражение как проксимальных, так и дистальных сегментов. И если часть анализируемых показателей дополняет, а не определяет диагностику пораже­ния, то изучение их способствует пониманию механизмов гемодинамических расстройств при данном виде поражения. Особенности развития коллатераль­ного кровообращения и различная степень его участия в компенсации нару­шенного магистрального кровотока также оказывают влияние, как на величину, так и на разброс получаемых результатов.

Таблица 59. Параметры полуколичественной оценки допплерограмм артерий нижних конечностей (М ± ).

Арте-

Груп-


D

AID

IPGK

ДФ1

ДФ2

ДФ3

рия

па








ОБА

1

504,6 ± 174,5

268,8 ± 113,3

2,2 ± 1,3

5,9 ± 0,4

0,8 ± 0,4

-

-


2

142,0 ±70,0

39,0 ±25,0

3,9 ± 1,2

1,6 ± 0,7

0,2 ± 0,1

-

-


3

573,7 ± 200,7

313,3 ± 165,6

2,1 ± 0,8

6,1 ± 1,5

0,8 ± 0,2

-

-


4

489,0 ± 143,0

305,0 ± 75,0

1,5 ± 0,4

8,4 ± 4,0

1,1 ± 0,4

-

-


5

86,8 ± 39,9

29,6 ± 9,6

3,3 ± 1,3

0,2 ±  0,6

0,2 ± 0,1

-

-

ПкА

1

277,0 ± 99,1

195,5 ±86,7

1,6 ± 0,6

7,5 ± 3,2

-

1,3 ± 0,6

-


2

93,7 ± 40,0

41,6 ±24,7

2,6 ± 0,9

2,6 ± 1,0

-

1,6 ± 0,6

-


3

149,2 ±42,5

66,5 ± 40,6

2,8 ± 1,1

3,2 ± 0,8

-

0,5 ± 0,1

-


4

30,4 ± 7,9

197,0 ±81,7

1,7 ± 0,6

9,3 ± 3,7

-

1,2 ± 0,4

-


5

37,3 ±21, 7

14,4 ±7,3

2,6 ± 0,6

1,0 ± 0,6

-

0,9 ± 0,6

-

ЗББА

1

11 2,7 ±50,7

112,7 ±50,7

1,5 ± 0,6

8,1 ± 3,1

-

-

1,1 ± 0,4


2

22,9 ± 17,0

22,9 ±17,0

2,8 ± 1,1

2,7 ± 1,6

-

-

1,0 ± 0,4


3

49,9 ± 37,0

49,9 ± 37,0

2,5 ± 1,1

3,8 ± 1,3

-

-

1,2 ± 0,4


4

58,0 ± 39,0

58,0 ± 39,0

2,2 ± 1,0

4,6 ± 2,6

-

-

0,5 ± 0,2


5

7,3 ±3,9

7,3 ± 3,9

2,3 ± 0,9

0,8 ± 0,7

-

-

0,8 ± 0,3





2.4. Спектральный анализ допплеровских сигналов кровотока

Спектральный анализ допплеровских сигналов кровотока получил большое распространение при работе с непрерывноволновыми допплеровскими систе­мами для оценки окклюзирующих поражений экстракраниальных отделов каротидного бассейна, когда зона исследования находится в непосредственной близости от расположения датчика и можно исследовать сосуды на протяже­нии.

Доступность периферических артерий для локации кровотока лишь в от­дельных точках, где они максимально приближены к поверхности тела, и раз­личная степень удаления основных участков поражения от точки исследова­ния снижают значение спектрального анализа для оценки периферических поражений. Так, по данным [22], запись сигналов допплеровского спектра дистальнее основного участка поражения более чем на 1 см является диагности­чески незначимой и практически не отличается от допплеровских сигналов, записанных проксимально к участку стеноза. На рис. 252 представлены спек­тры допплеровских сигналов кровотока общих бедренных артерий при 50%-м монофокусном стенозе подвздошных артерий различной локализации - видно, что корреляция данных спектрального анализа со степенью стеноза отсутству­ет: спектральное расширение (SB) - основной показатель стеноза, характери­зующий турбулентный профиль потока, - колеблется в широких пределах - от 19 до 69%.

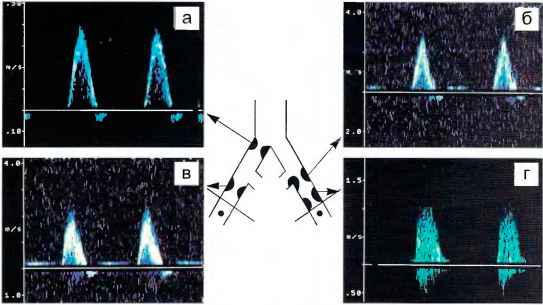

Рис. 252. Спектрограммы кровотока по общим бедренным артериям при различных локализациях 50% сте­ноза подвздошной артерии а- спектральное расширение (SB) = 19%, б - SB = 27%, в - SB = 38% г - SB = 69%.

Причина столь широкого разброса величин SB при одной и той же степени сужения становится понятной если вспомнить схему возникновения турбулентности потока (глава 1) В сосуде поток крови имеет ламинарный ха­рактер. Уменьшение поперечного сечения при стенозе приводит к увеличению скорости потока. Когда после сужения сосуд резко расширяется, наблюдает­ся «отрыв потока», движение у стенок затормаживается, возникают обратные потоки, формируется турбулентность. Далее поток вновь приобретает лами­нарный характер Поэтому спектр полученный тотчас после сужения сосуда и имеющий спектральное расширение 69%, является в данном случае един­ственно диагностически значимым.

В табл. 60 представлены средние данные параметров спектрального ана­лиза ультразвуковых допплеровских сигналов кровотока общих бедренных артерий при различных вариантах поражения АПС.

Из табл. 60 видно, что максимальный допплеровский сдвиг частот в систо­лу, определяющий скорость кровотока, возрастает при стенозе и снижается при окклюзии. Индекс сосудистого сопротивления уменьшался при перехо­де от стеноза к окклюзии, а спектральное расширение при этом возрастало. Наибольшие изменения наблюдались для индекса пульсации при переходе от нормы к окклюзии.

Таблица 60. Анализ спектрограмм кровотока по ОБА при стенозах и окклюзиях АПС (М ± т).

Группа

Максимальный допплеровский сдвиг частот в систолу, кГц

RI

'Рок

SB

Контроль (n = 38) Норма (n = 15) Стеноз (n = 53) Окклюзия (n = 53)

2,67 ± 0,12 2,61 ± 0,29 3,02 ± 0,11 1,52 ± 0,13

0,85 ± 0,01 0,84 ± 0,03 0,84 ± 0,01 0,73 ± 0,02

11,91 ± 0,84 9,79 ± 1,49 5,86 ± 0,49 1,85 ± 0,09

21,61 ± 1,4 23,21 ± 3,16 30,05 ± 1,45 40,78 ± 1,66

Примечание. Контрольная группа подбиралась из лиц без признаков сосудистых заболева­ний; группа «норма» подбиралась из пациентов с непораженным АПС.

При сравнительной оценке данных спектрального анализа ультразвуковых допплеровских сигналов каротидной и бедренной локализации мы использо­вали принципиально различные подходы к оценке получаемых результатов. Если при локации сонных артерий основными показателями диагностики бу­дут величина максимального систолического допплеровского сдвига частот, индекс сопротивления и спектрального расширения, то при локации перифе­рических артерий имеет значение форма максимального систолического доп­плеровского сдвига частот и индекс пульсации.

Сравнительная оценка данных спектрального анализа допплеровских сиг­налов кровотока и аналоговых кривых скорости показала, что наиболее чув­ствительными признаками развития окклюзирующего заболевания оказались: уменьшение или исчезновение волны обратного кровотока, увеличение соот­ношения A/D (преимущественно за счет удлинения фазы замедления), сни­жение IPGK и появление ДФ<1. Так, реверсивный кровоток в ОБА отсутствовал у всех больных при окклюзии подвздошной артерии и стенозе >75%. Однако при окклюзии ПБА мы наблюдали реверсивный кровоток в артериях голени у 14% больных и в подколенной артерии у 4,3% больных. Такие же наблюдения описаны М. Hirai, W. Schoop [18]. По нашему мнению, появление реверсивной фазы кровотока дистальнее окклюзии обусловлено хорошо развитым коллате­ральным кровообращением и сохраняющейся проходимостью артерий голени. Наиболее показательным, а потому получившим наибольшее распространение индексом окклюзирующего заболевания является индекс пульсации Гёслинга-Кинга - IPGK. Изменения IPGK в норме и при односегментарном проксимальном поражении выражались в нарастании величины IPGK в дистальном направле­нии; при этом значение IPGK OБA в норме было наиболее высоким, составляя в среднем 8,45 ± 3,71, а индивидуальные колебания находились в пределах 5,6-17,2. IPGK достоверно снижался при окклюзии и резко падал при стенозе. Снижение IPGK OБA по сравнению с нормой отмечено нами при окклюзии ПБА, а более дистально расположенное поражение артерий голени не влияло на этот показатель. Полученные данные согласуются с результатами других авторов [23, 24], которые показали зависимость IPGK как от проксимального, так и от дистального поражения [25]:

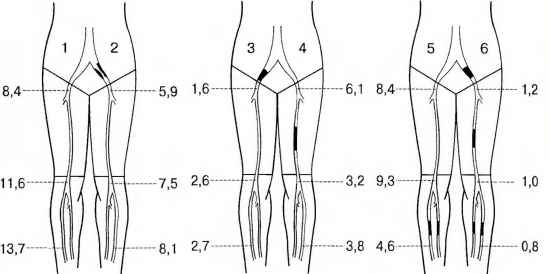

Рис. 253. Показатели IPGK  при различных вариантах окклюзирующих поражений нижних конечностей: 1 - норма, 2 - стеноз АПС, 3 - окклюзия АПС, 4 - окклюзия бедренно-подколенного сегмента, 5 - ок­клюзия артерий голени, 6 - многосегментное поражение.

При изолированных поражениях ПБА или артерий голени падение IPGK на соответствующих уровнях также оказалось высокодостоверным. При многоу­ровневых поражениях динамика IPGK имела важное значение для диагностики прежде всего дистальных поражений (рис. 253).

2.5. Сегментарное систолическое артериальное давление в нижних конечностях

Для возникновения кровотока между двумя точками сосудистой системы необходимо существование разницы давлений (градиента давления). В то же время по мере продвижения артериальной пульсовой волны к периферии нижних конечностей систолическое давление увеличивается. Это увеличение является следствием отражения волны от области с относительно высоким периферическим сопротивлением и различий в податливости (compliance) сте­нок у центральных и периферических артерий. Таким образом, систолическое давление, измеренное на лодыжке, в норме будет выше, чем на плече. В этой ситуации для поддержания кровотока в дистальном направлении необходимо, чтобы диастолическое и среднее давление постепенно снижались. В то же время исследования физиологов показали, что при окклюзирующих заболева­ниях существенное падение диастолического давления в нижних конечностях наступает только при наличии тяжелого проксимального стеноза, тогда как максимальное систолическое давление уменьшается при меньших степенях заболевания [26-28]. Поэтому определение максимального систолического артериального давления является более чувствительным неинвазивным ме­тодом диагностики артериального сужения.

К настоящему времени мнение большинства специалистов сводится к тому, что ССД, измеренное с помощью УЗДГ, является количественным объективным

и чувствительным показателем окклюзи­рующего процесса и может отражать сте­пень функциональной недостаточности в исследуемом сегменте конечности.

Первым измерение ССД при окклюзирующих заболеваниях нижних конечно­стей предложил Т. Winsor в 1950 г. [29], а неинвазивное измерение ССД с помощью допплеровского метода впервые описано в 1967 г. R. Ware и С Laenger [30]. Метод включает применение пневматической манжеты, которую плотно накладывают вокруг исследуемого сегмента конеч­ности, и может быть использован там, где возможно наложение манжеты. Давление в манжете, при котором восстанавливается кровоток (что регистри­руют при допплерографии), в дистальном по отношению к манжете участке конечности при декомпрессии представляет собой систолическое АД на уров­не манжеты или ССД Необходимыми условиями для получения точных ре­зультатов являются достаточная скорость декомпрессии манжеты, проведе­ние повторных (до трех раз) измерении и соответствующая длина и ширина манжеты.

Размеру манжет для измерения ССД зарубежные исследователи уделяют особое внимание. После длительной и широкой дискуссии по этому вопросу Американская ассоциация кардиологов разработала рекомендации, согласно которым ширина пневматической манжеты должна составлять 40% окружно­сти в исследуемом сегменте или превышать на 20% диаметр исследуемого участка конечности, а длина манжеты должна вдвое превышать ее ширину.

В своих исследованиях мы использовали манжеты фирмы «Hokanson» (США) с размерами пневматической камеры бедренных манжет 11,5 х 40 см и плечевых манжет 10 х 40 см, с размером чехлов 12,5 х 80 и 11 х 80 см соот­ветственно.

Рис 254. Методика наложения пневматических манжет для измерения сегментарного АД нижних конечностей

Для проведения многоуровневой манометрии необходимо иметь 10 ман­жет 6 плечевых и 4 бедренных. Плечевые манжеты накладывают на оба пле­ча для определения давления в плечевых артериях и на обе голени ниже коленного сустава и над лодыжкой, а бедренные манжеты накладываются на бедро в верхней и нижней трети (рис 254) Измерение ССД на всех четырех уровнях нижней конечности проводят по сигналам от дистальных отделов со­судистой системы ЗББА - у лодыжки или АТС - в первом межпальцевом про­межутке В расположенную вокруг конечности манжету нагнетают воздух до уровня, превышающего на 15-20 мм рт ст. систолическое артериальное дав­ление Допплеровский датчик устанавливают над артерией дистальнее ман­жеты. Затем начинают медленно выпускать воздух из манжеты до момента восстановления допплеровских сигналов кровотока. Давление, при котором восстанавливается кровоток в точке регистрации дистальнее манжеты, пред­ставляет собой систолическое давление на ее уровне. Вначале определяют давление на верхних конечностях на уровне плеча по сигналам от плечевой артерии. Нередко в норме - при отсутствии поражений артерий, снабжающих кровью верхние конечности, - выявляют умеренную асимметрию АД, равную 10-15 мм рт. ст. (подробно в главе 2).

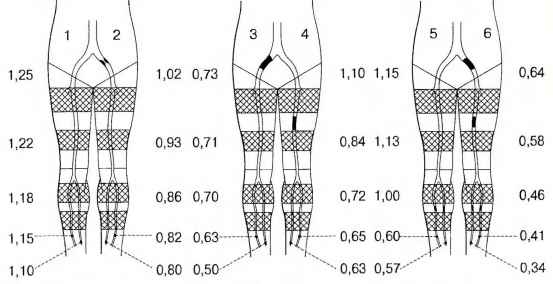

Рис. 255. Сегментарные измерения ИД нижних конечностей в норме и при вариантах облитерирующих пора­жений артерий: 1 - норма. 2 - стеноз АПС, 3 - окклюзия АПС, 4 - окклюзия бедренно-подколенного сегмента, 5 - окклюзия артерий голени, 6 - многосегментное поражение.

В связи с этим системным давлением считают большее АД. Затем проводят измерение ССД на всех четырех уров­нях нижней конечности, начиная с нижней манжеты по сигналам от дистальных отделов сосудистой системы (как уже говорилось, ЗББА - у лодыжки или АТС - в первом межпалыцевом промежутке). При отсутствии сигналов от АТС, что может быть связано с анатомическими вариантами ее развития, например, при рассыпном типе, можно лоцировать ПББА над областью голеностопного сустава. При наличии сигналов кровотока от обеих артерий измерение дав­ления проводят по той, на которой получено большее значение ССД на всех четырех уровнях, а по второй артерии измерение ССД проводят на двух уров­нях голени - для исключения возможного поражения артерии. Целесообразно соблюдать последовательность измерений от дистальной манжеты к прокси­мальной, так как иначе измерение давления в дистальных манжетах будет проходить в условиях постокклюзионной реактивной гиперемии.

Для того чтобы исключить влияние на профиль ССД индивидуальных от­личий, по величине системного давления рассчитывают предложенный в 1950 г. Т. Winsor [29] индекс давления (ИД) для каждого уровня манжеты. ИД представляет собой отношение давления, полученного на конкретном уров­не, к системному давлению, измеренному на плече (в отечественной лите­ратуре ИД еще называют лодыжечным индексом давления (ЛИД), хотя, если быть точным, последний отражает лишь отношение давления на лодыжке (IV манжета) к системному давлению. Обычно формируют полный профиль ССД для каждой конечности на основе абсолютных величин ССД и ИД на всех уров­нях конечности.

В норме ССД, измеренное в верхней трети бедра, может превышать плече­вое на 30-40 мм рт. ст., что обусловлено необходимостью подачи избыточного давления в манжету для компрессии мышечной массы бедра.

ИД превышающий 1.2, указывает на отсутствие гемодинамически значи­мого поражения АПС Если ИД, находится в пределах 0.8-1.2 то весьма ве­роятно наличие стенозирующего процесса в АПС При ИД1 менее 0,8 имеет место окклюзия АПС (рис. 255).

Разность ССД между конечностями в верхней трети бедра, равная или пре­вышающая 20 мм рт. ст. позволяет предположить наличие окклюзирующего заболевания выше паховой складки на стороне с меньшим давлением. В то же время подобное снижение давления в верхней трети бедра может иметь место при сочетанном поражении ПБА и ГБА В этих ситуациях для выявления распространения заболевания на АПС полезен метод компрессионного изме­рения ССД в ОБА наряду с анализом допплерограмм кровотока по ОБА.

В норме градиент ССД между двумя соседними манжетами при четырех-манжеточной методике измерения не должен превышать 20-30 мм рт. ст. Градиент, превышающий 30 мм рт. ст, позволяет предполагать наличие вы­раженного стенозирующего процесса, а при окклюзии он равен или превышает 40 мм рт. ст.

Пальцевое давление нижних конечностей обычно определяют при подозре­нии на окклюзию пальцевых артерий или подошвенной дуги. В норме систоли­ческое давление в пальцах составляет около 80-90% от плечевого давления. ИД палец/плечо ниже 0,6 считают патологическим, а значение его ниже 0 15 (или абсолютное значение давления меньше 20 мм рт. ст.) обычно имеет место у пациентов с болями в покое. Принцип измерения пальцевого давления тот же, что и на остальных уровнях нижних конечностей, а специальные пальце­вые манжеты должны иметь размер 2,5 х 10 см или превышать диаметр ис­следуемого пальца в 1,2 раза.

Измерение пальцевого давления в клинической практике с помощью УЗДГ используют редко в связи с затруднениями в локации пальцевых артерий стоп, в особенности дистальнее места наложения пальцевой манжеты Проблема локации пальцевых артерий существует и у здоровых лиц, а у больных с де­компенсацией артериального кровообращения в связи с редукцией кровотока, облитерацией дистальных сосудов, явлениями гиперкератоза и другими при­чинами локация дистальных сосудов методом УЗДГ становится трудновы­полнимой. Поэтому для измерения пальцевого давления обычно используют метод фотоплетизмографии [31]

Несмотря на успехи неинвазивной диагностики в установлении факта ар­териального окклюзирующего заболевания, сохраняются трудности в точном определении уровня поражения.

Наиболее сложной остается проблема точной локализации и количествен­ной оценки поражений АПС, особенно в сочетании с поражением ПБА. Как показали наши исследования и исследования зарубежных клиник, успешная диагностика таких сочетанных поражений с помощью допплеровского метода достигается только у 71-78% больных [32]. В Brener et al. [33] показали, что у 55% больных с ангиографически доказанным поражением аорто-подвздошного сегмента ССД в верхней трети бедра (I манжета) было нормальным, а у 31 %

больных с окклюзией ПБА без поражения подвздошных артерий ССД на манжете было выше системного.

В табл. 61 представлены данные измерения ССД в верхней трети бедра, расчета градиента бедренноплечевого давления и ИД, в зависимости от сте­пени окклюзирующего поражения АПС по ангиографическим данным.

Таблица 61. ССД в верхней трети бедра, градиент бедренно-плечевого давления и ИД., в зависимости от степени окклюзирующего поражения АПС.

Группа

Степень

ССД в верхней

ССД бедро-плечо

ид,


стеноза, %

трети бедра

(М ± a; min-max)


I

0

145, 95 ± 9,77

15,71 ± 3,09

1,11 ± 0,026



95-190

(-5)-45

0,95-1,36

II

50

140,70 ± 5,00

6,21 ± 1,97

1,04 ± 0,016



90-180

(-20)-30

0,88-1,21

III

51-75

136,21 ± 5,03

(-10,94) ± 2,36

0,93 + 0,029



95-225

(-5)-60

0,63-1,48

IV

76-90

101,11 ± 3,80

(-39,03) ± 3,40

0,73 ± 0,022



50-140

(-5)-95

0,42-0,98

V

91-100

84,78 ± 3,36

(-66,91) ± 3,24

0,56 ± 0,017



40-100

(-5)-140

0,25-0,81

Видно, что, несмотря на имеющуюся тенденцию к снижению исследованных параметров по мере нарастания степени окклюзирующего заболевания АПС, в каждой группе определяется большой разброс данных, что, бесспорно, влияет на достоверность диагностики. Различная степень развития мышечной мас­сы бедра, ригидность артериальной стенки наличие дистальных поражений и другие факторы могут быть причиной полученной вариабельности данных.

2.5.1. Компрессионное измерение артериального давления в общей бедренной артерии

В практике сосудистой хирургии при решении вопроса о выборе необхо­димого уровня реконструкции требуется оценка состояния общих бедренных и подвздошных артерий, в первую очередь на основании такого важного гемодинамического параметра, как АД. Однако даже наиболее проксимально накладываемая на бедро манжета отражает давление в дистальных отделах ОБА и проксимальных отделах ее основных ветвей. В связи с этим нами была использована методика измерения компрессионного артериального давления (КАД) в ОБА которая представлена на схеме (рис. 256 а) Пневматическую камеру педиатрической манжеты размером 5,0 х 9,0 см накладывают на место проекции бедренной артерии под пупартовой связкой после предварительной пальпации пульса ОБА или локации сигналов кровотока в ОБА В камере соз­дают давление в 10 мм рт. ст. выпускники перекрывают так, что создают зам­кнутый контур между манжетой и измерительной системой. В период иссле­дования проводят постоянную локацию сигналов кровотока по ЗББА или АТС. Бедренную манжету постепенно придавливают ладонью руки исследователя до исчезновения сигналов кровотока (когда компрессия ладонью не давала эффекта, применяли изготовленную из плотной пластмассы пластину, соот­ветствующую по размеру манжете которую накладывали на пневматическую камеру, что обеспечивало ее равномерное сжатие) Давление, при котором возникают сигналы кровотока (после декомпрессии), равно давлению в ОБА.

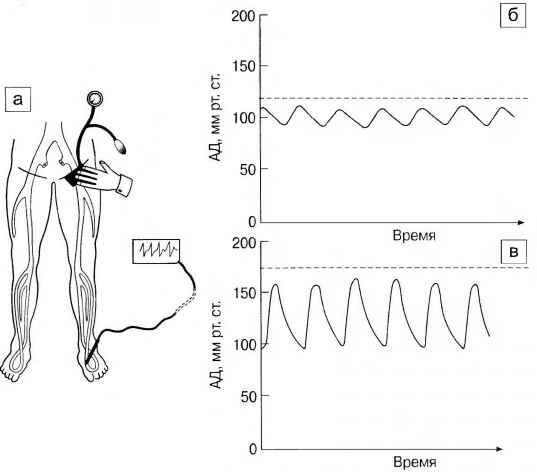

Рис. 256. Измерение компрессионного АД. а - схема измерения, б в - сопоставление компрессионного АД пунктирная линия) и прямого пункционного измерения АД сплошная линия» в ОБА у больного с синдромом Лериша б - правая ОБА (компрессионный метод: АД=120 мм рт. ст. ИД=0,69 пункционное измерение: систолическое АД=110 мм от ст. ИД=С 69) в - левая ОБА (компрессионный метод АД=175 мм рт. ст. ИД=1,0, пункционное измерение систолическое АД=160 мм рт. ст. ИД= 1,0),

Метод компрессионного измерения ССД в ОБА впервые описан J. Colt [34]; дальнейшее развитие метод получил в работах [35. 36]. Он апробирован на группе здоровых лиц; обследовано 15 человек в возрасте от 26 до 54 лет (средний возраст 38 6 года) без признаков сердечно-сосудистой патологии. Величина КАД в ОБА сопоставлена с системным артериальным (плечевым) давлением, при этом индекс КАД составил 1.14 ± 0 18 (колебания 1,0-1,24). На рис. 256 б представлен пример сопоставления КАД и прямого пункционно­го измерения АД в обеих ОБА у больного с синдромом Лериша, иллюстриру­ющий хорошее соответствие полученных результатов. Подобные результаты

при сопоставлении КАД, ССД в верхней трети бедра и интраоперационного измерения давления в ОБА получены В. Brener et al. [33].

2.5.2. Функциональные пробы с вазодилатацией артерий нижних конечностей

Измерение АД у лодыжки в покое с целью выявления артериальной недо­статочности нижних конечностей во многих клинических наблюдениях оказы­вается достаточным тестом. Большую проблему представляют больные с жа­лобами на перемежающуюся хромоту при наличии у них в покое нормальных или пограничных показателей. В таких случаях необходимо изучение перифе­рической гемодинамики в условиях нагрузочного, или так называемого стресс-теста, в основе которого лежит эффект вазодилатации в ответ на физическую нагрузку, постокклюзионную гипоксию или использование фармакологических агентов, в частности, нитроглицерина.

Ценность нагрузочных проб определяется возможностью обнаружить гемодинамически значимые поражения артерий, не выявляемые в покое, и оценить функциональное состояние кровообращения конечностей [37-43].

Эффект стресс-теста лучше всего демонстрируется при анализе измере­ний у больного с одной здоровой конечностью и другой конечностью, пора­женной окклюзирующим процессом. Артериальный кровоток в здоровой ноге определяется сопротивлением сосудов оттока (концевые артерии, артериолы, капилляры и венозное русло); на пораженной конечности кровоток определя­ется наряду с сопротивлением русла оттока сопротивлением в проксималь­ных отделах на уровне стеноза. В покое обе конечности имеют одинаковый базальный кровоток для поддержания обмена в мышцах, коже и костях. На пораженной стороне эффект проксимального сопротивления компенсируется умеренной вазодилатацией так, что кровоток становится сопоставимым с нор­мальной стороной. Однако стеноз является причиной турбулентности с поте­рей кинетической энергии и приводит к снижению дистального давления.

При нагрузке возрастающие метаболические потребности приводят к вы­раженной дилатации мышечных артериол и увеличению артериального крово­тока. На здоровой стороне он может увеличиваться в 5 раз в сравнении с базо­вым уровнем. В пораженной конечности увеличение кровотока лимитировано проксимальным сопротивлением на уровне стеноза. Когда метаболические потребности работающей мускулатуры не удовлетворяются ограниченным ар­териальным кровотоком, развиваются симптомы клаудикации. Помимо этого, наступает дальнейшее падение артериального давления на уровне артери­ального стеноза, поскольку сопротивление на нем возрастает при увеличении скорости кровотока. Это падение давления измеряется как падение систоли­ческого давления на лодыжке. Степень его снижения и длительность восста­новления тесно связаны с тяжестью артериальной недостаточности.

Самой простой формой стресс-теста является ходьба по ступенькам вверх и вниз, пока не возникнут симптомы клаудикации и не исчезнет пальпируемый в покое пульс; феномен «исчезновения пульса» указывает на наличие артери­ального окклюзирующего заболевания.

В клинической практике в качестве стресс-теста большое распространение получили 2 варианта нагрузки: дозированная ходьба по бегущей дорожке (тредмил-тест) и тест сгибания и разгибания нижней конечности.

Тредмил-тест. Бегущую дорожку устанавливают рядом с кушеткой, на ко­торую пациент может лечь после окончания теста. Используют угол наклона полотна дорожки 12°, скорость движения около 3 км/ч. Продолжительность те­ста - до появления признаков клаудикации или 5 мин. при их отсутствии. По окончании нагрузки проводят измерение лодыжечного ССД каждые 30 сек. в течение первых 4 мин. и далее ежеминутно до восстановления исходных дан­ных. Тест оценивают по трем показателям: 1) длительность нагрузки; 2) мак­симальное падение лодыжечного ИД; 3) время, необходимое для возврата к исходному уровню. Обычно восстановление происходит до окончания 10 мин. Однако при тяжелых степенях ишемии оно может длиться 20-30 мин.

Тест со сгибанием и разгибанием конечности. Обследуемый в положе­нии лежа на спине выполняет полное сгибание и разгибание нижней конеч­ности в коленном суставе (30 раз в минуту) или максимальное тыльное сгиба­ние и разгибание стопы (60 раз в минуту) раздельно для каждой конечности с интервалом 10-15 мин. Упражнения продолжают до тех пор, пока пациент не будет вынужден прекратить их из-за болей в конечности. Если клинические симптомы ишемии не возникнут в течение 3 мин., то пробу считают нормаль­ной и прекращают. Оценивают тест по тем же показателям, что и при тредмил-тесте (табл. 62).

Таблица 62. Динамика лодыжечного ИД до и после теста со сгибанием и разгибанием конечности в норме и при вариантах окклюзии сосудов нижних конечностей.

Норма или окклюзированный сегмент

Лодыжечный ИД в состоянии покоя

Лодыжечный ИД после теста сгибания-разгибания

в коленном суставе

в голеностопном суставе

Норма

Аорто-подвздошный Бедренно-подколенный Аорто-подвздошный + бедренно-подколенный

1,17 ± 0,08

0,58 ± 0,07

0,67 ± 0,13

0,37 ± 0,11

1,10 ± 0,16

0,50 ± 0,15

0,49 ± 0,1 5

0,26 ± 0,17

1,12 ± 0,14

0,44 ± 0,1 7

0,55 ± 0,17

0,30 ± 0,19

В то же время при выполнении нагрузочных проб необходимо наличие мониторного наблюдения ЭКГ, специального оборудования и обученного персонала для оказания помощи в случаях острого нарушения сердечной деятельности. Кроме того, применение пробы ограничивает ряд общих и местных факторов: неврологические нарушения, отсутствие одной конечности, тяжелая ишемия конечностей и др. Нагрузочные тесты не лишены также субъективности в оценке максимального времени ходьбы, что значительно затрудняет их стандартизацию.

Постокклюзионная реактивная гиперемия (ПОРГ) - распространенный и альтернативный нагрузочному «стрессовый» тест - вызывает изменения, ана­логичные постнагрузочным. Будучи эквивалентной физической нагрузке, ПОРГ обладает несомненным преимуществом перед ней, так как является объектив­ным, легко воспроизводимым тестом, не имеющим указанных выше ограничений. Кроме того, ПОРГ позволяет оценить со­стояние кровообращения в каждой конеч­ности в отдельности, не требует больших затрат времени и может быть выполнена в раннем послеоперационном периоде.

Как и нагрузочные тесты, ПОРГ по­зволяет установить наличие гемодинамически значимых поражений, не про­являющихся при исследовании в покое, помогает в диагностике на ранних этапах заболевания, что делает этот тест обя­зательным у больных с подозрением на окклюзирующее заболевание.

ПОРГ может быть использована в двух вариантах.

I вариант. Пневматические манжеты накладывают на плечо, на верхнюю треть бедра и нижнюю треть голени у лодыжки. Измеряют давление на этих уровнях по ранее описанной методике. Затем в бе­дренную манжету на 4 мин. подают давле­ние, превышающее на 40-50 мм рт. ст. ис­ходное для этого уровня давление. После декомпрессии бедренной манжеты изме­ряют давление у лодыжки и рассчитывают ИД через 30, 60 с и затем в течение 9 мин. ежеминутно. Полученные нами результа­ты ПОРГ при различных вариантах пора­жения сосудов нижних конечностей пред­ставлены на рис. 257. Реакция сосудов здоровой конечности проявляется в незна­чительном падении лодыжечного давле­ния по отношению к исходному и быстро­му (в течение 1 мин.) его восстановлению. Изменения при монофокальном стенозе более выражены. Проксимальная монофокальная окклюзия приводит к более выраженным изменениям в сравнении сдистальной. Наиболее выраженные из­менения наступают у больных с поражением во всех трех сегментах сосудистой системы нижних конечностей и достигают крайних степеней при вовлечении в процесс ГБА.

Минуты постокклюзионной гиперемии

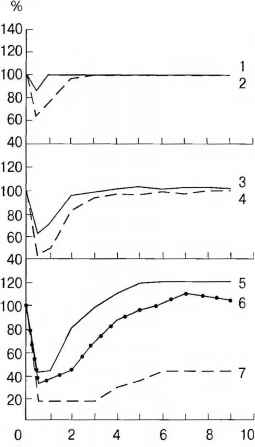

Рис. 257. Измерения лодыжечного давления в % к исходному в ответ на реактивную постокклюзионную гиперемию при различных вариантах поражения со­судов нижних конечностей'. 1 - здоровая конечность, 2 - изолированный стеноз НПА, 3 - изолированная окклюзия ПБА, 4 - изолированная окклюзия НПА. 5 - сочетанная окклюзия НПА и ПБА, 6 - сочетанная окклюзия НПА и ПБА + стеноз артерий голени, 7 - сочетанная окклюзия НПА, ПБА, стеноз арте­рий голени + поражения ГБА.

II вариант. Реактивную гиперемию получают аналогично I варианту. До на­чала процедуры выполняют запись средней скорости кровотока в ОБА в покое. После декомпрессии проводят постоянную запись средней скорости кровотока в ОБА до тех пор, пока амплитудные значения скорости не вернутся к доокклюзиовному уровню.

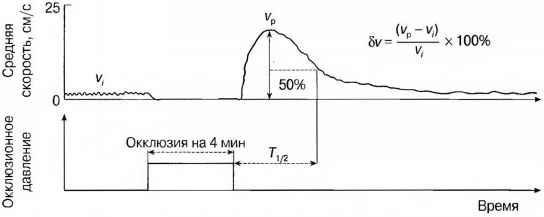

Рис. 258. Реакция кровотока по ОБА на тест реактивной гиперемии после декомпрессии в норме, vi - началь­ная скорость, vp - пиковая скорость после окклюзии, Т1/2 - время, в течение которого скорость возвращается к 50% от ее пиковой величины, - относительный рост скорости в процессе гиперемии.

Полученную в ходе теста допплерограмму оценивают по двум параметрам: а) по относительному росту () средней скорости в процес­се гиперемии по отношению к покою (в процентах); б) по интервалу времени, за которое средняя скорость кровотока возвращается к 50% от своего пикового значения (индекс Т1/2) (рис. 258).

Нитроглицериновую пробу применяют как один из основных тестов фар­макологической вазодилатации с целью улучшения выявления кровотока в дистальных отделах артерий голени. Проходимость дистальных отделов со­судов нижних конечностей является одним из факторов, определяющих успех реконструктивной операции. На рентгеноконтрастных ангиограммах, осо­бенно при наиболее часто применяемом транслюмбальном методе, артерии голени и стопы визуализируются плохо, в связи, с чем в оценке дистального русла возрастает роль УЗДГ. Основной вопрос состоит в дифференциальной диагностике анатомического поражения и функциональной гемодинамической недостаточности периферических сосудов. Последняя связана с тем, что по­ражение проксимальных отделов сосудистой системы (в особенности много­сегментное, с плохо развитым коллатеральным кровотоком) и появление вазоспастических реакций, в частности, холодовых, приводят к недостаточности перфузии непораженных дистальных сосудов. Локация сосудов при УЗДГ ста­новится невозможной, так как происходит снижение параметров кровотока до величин, лежащих за пределами разрешающей способности метода (ЛСК < 1 см/с, ССД (10-15 мм рт. ст.). В таких случаях показанной может стать проба с вазодилатацией (согревание конечности, фармакологические агенты), ког­да за счет снижения периферического сопротивления достигается увеличение периферического кровотока.

Мы применяли фармакологическую вазодилатацию нитроглицерином (1 таблетка сублингвально) у больных с различной степенью ишемии с локацией кровотока (до приема нитроглицерина и через 1-3 мин. после его приема) в ЗББА и АТС (табл. 63).

Таблица 63. Локация кровотока в ЗББА и АТС до и после приема нитроглицерина.



Число

До приёма

После приёма

Степень

Число

исследо­

нитроглицерина

нитроглицерина

ишемии

больных

ванных

Число лоци-

% локали­

Число лоци-

% локали­

конечности


артерии

рованных

зации

рованных

зации




артерий


артерий


II

22

66

59

88,39

63

95,45

III

14

46

34

73,91

39

84,78

IV

14

52

28

53,84

35

67,30

Всего

50

164

121

73,78

137

83,53





Таблица 64. Кровоток в артериях голени по данным УЗДГ до и после нитроглицериновой пробы и по данным интраоперационной ангиографии.

Стадия

ишемии

Число

больных

Число

исследо­

ванных

Число артерий, в которых отсутствует кровоток

Данные УЗДГ

до пробы

Данные УЗДГ

после пробы

Данные

ангиографии

II

3

6

4

3

3

III

5

10

8

6

6

IV

7

14

13

11

9

Всего

15

30

25

20

18

Как видно из табл. 63, частота локации артерий прогрессивно снижается в зависимости от степени ишемии конечностей. Прием нитроглицерина по­вышает частоту локации артерий независимо от степени ишемии. У 15 боль­ных результаты пробы с вазодилатацией были сопоставлены с результатами интраоперационной ангиографии (табл. 64). Из 12 проходимых по ангиографическим данным артерий методом УЗДГ кровоток установлен в 5 артериях (41,6%), а после приема нитроглицерина - в 10 (83,3%).

На основании проведенного исследования мы считаем, что пробу с вазо­дилатацией нитроглицерином следует применять в целях повышения раз­решающей способности метода УЗДГ и улучшения выявления кровотока в дистальных отделах артерий голени, особенно при тяжелой степени ишемии конечностей. Неудача выявления какой-либо из артерий голени после при­ема нитроглицерина с высокой степенью достоверности может указывать на ее окклюзию.

2.6. Ультразвуковая допплерография в оценке степени ишемии нижних конечностей

Тяжесть ишемического синдрома нижних конечностей при окклюзирующих заболеваниях брюшной аорты и ее ветвей обусловлена недостаточностью периферического кровообращения и зависит от локализации окклюзии или стеноза, наличия многоэтажных поражений, проходимости дистального сосу­дистого русла и степени развития коллатерального кровообращения.

Клиническое описание тяжести сосудистого заболевания конечностей было впервые предложено R. Fontaine [44], который выделял 3 стадии: перемежающаяся хромота (I), боль в покое (1|) и гангрена или язвы конечностей (111). Позднее эта градация была расширена разделением больных с перемежаю­щейся хромотой в зависимости от дистанции ходьбы. На этом принципе по­строена классификация, разработанная А.В. Покровским в 1979 г. [2]. которую используют и в настоящее время. Согласно этой классификации, I стадия за­болевания - боли в нижних конечностях - возникает после прохождения более 1000 м; НА-дистанция 200-1000 м: МБ - дистанция 25-200 м; III - дистанция менее 25 м или боль в покое; IV - наличие гангрены или язв конечностей.

Степень ишемических проявлений в нижних конечностях определяют суммацией гемодинамического эффекта выраженности и этажности поражения сосудистой системы нижних конечностей на периферическом уровне, и потому изменения регионарной гемодинамики в дистальных отделах могут быть кри­териями в оценке степени ишемии нижних конечностей.

Проведенное раздельно для больных с одно- и многоэтажными окклюзия- ми при одной и той же степени ишемии изучение регионарной гемодинамики показало, что достоверной разницы параметров регионарной гемодинамики между этими группами больных нет Несомненно, архитектоника тромбооблитерирующего поражения оказывает влияние на течение и сроки хрониче­ской артериальной недостаточности Однако стадию заболевания определяет функциональное состояние регионарного кровообращения

В клинической практике наиболее принятом является оценка степени ише­мии нижних конечностей по величине основных параметров УЗДГ (ССД и ИД на уровне лодыжки ЛСК) в сопоставлении с формой допплерограммы. В то же время полезным оказывается сопоставление параметров артериального и венозного давления на основе определения постокклюзионного венозного давления на уровне лодыжки (ПОВД) и расчетного артерио-венозного индекса (АВИ), вычисляемого по формуле АВИ=ПОВД/ССД х 100%,

Методика определения ПОВД та же, что и ССД: при снижении компрессион­ного давления в IV манжете на лодыжке первые пульсовые удары соответству­ют ССД а при дальнейшем снижении давления регистрируют низкочастотный венозный шум, момент появления которого отражает величину ПОВД.

В табл. 65 представлены параметры периферического кровотока нижних конечностей на уровне лодыжки и стопы в зависимости от степени ишемии нижних конечностей. Из нее видно, что изменения регионарной гемодина­мики при переходе от нормы ко II и III стадиям ишемии характеризуются по­следовательным и достоверным снижением показателей гемодинамики, при IV стадии выявляют большой разброс данных и отсутствие достоверных раз­личий с III стадией ишемии. Сопоставление данных ультразвуковых мето­дов с изучением микроциркуляции кожи ног по результатам лазерной допплерометрии и чрескожного мониторирования парциального давления 02 и СО показало, что у некоторых больных, отнесенных к IV стадии, показатели регионарной гемодинамики соответствуют II стадии а трофические язвы воз­никали в результате травматического повреждения целостности кожных по­кровов в условиях нарушенного кровообращения-" и не являлись истинными ишемическими язвами [45]. Таким образом, оценка степени ишемии нижних конечностей при наличии язвенно-некротических изменений является наиболее сложной задачей, требующей комплексного подхода на основе изучения состояния макро- и микрогемодинамики.

Таблица 65. Параметры периферического кровотока нижних конечностей в зависимости от степени их ишемии.

Показатель

Норма

Стадия ишемии


и 1 стадия

II А

II Б

III

IV

ССД, мм рт. ст.

138,9 ±3,14

74,8 ±2,18

71,6+1,57

54,3 ± 1,12

50,5 ± 1,69

ИД

1,11 ±0,08

0,69 ± 0,21

0,56 ±0,14

0,38 ±0,13

0,35 ± 0,46

ПОВД, мм рт. ст.

18,9 ±2,1

23, 8 ±1,6

25, 6 ± 1,9

19,4 + 1,4

20,7 ± 1,9

АВИ, %

13,6 ± 1,7

31,8 ±4,4

35, 9 ±5,1

35,4 ±3,6

Т 40,8 ±7,1

Повышение ПОВД и АВИ на фоне снижения ССД достоверно отмеча­ют во N стадии ишемии, что обусловлено результатом сброса артериальной крови из артериол непосредственно в венулы минуя капиллярное ложе. Целесообразность артерио-венозного шунтирующего кровотока заключается в том, что он способствует увеличению скорости кровотока по магистральным артериям ниже уровня окклюзии и тем самым, предотвращает их закупорку.

Уменьшающийся по мере нарастания ишемии артериальный приток приво­дит к снижению значений ПОВД Однако величина АВИ, отражающего состоя­ние шунтирующего кровотока, практически не меняется (табл. 65) а нарастаю­щая гипоксия тканей является результатом снижения кровообращения мягких тканей стопы на фоне нарастающего истощения второго механизма компенса­ции - дилатации системы микроциркуляции с угнетением вазоконстрикторных реакций [45].

Измерение ПОВД и АВИ позволяет понять процессы развития хронической ишемии нижних конечностей и формирования механизмов компенсации кро­вообращения, к которым относят артерио-венозный шунтирующий кровоток и вазодилатацию в системе микроциркуляции.

При оценке степени ишемии по данным неинвазивной диагностики необхо­димо принимать во внимание этиологию заболевания. Так, при сахарном диа­бете (а также при облитерирующем эндартериите, тромбангиите) показатели гемодинамики могут значительно отличаться от таковых при атеросклерозе особенно в начальный период заболевания сахарным диабетом, что связано с преимущественным поражением артерий стопы при сохраняющейся проходи­мости артерий голени до уровня лодыжки в течение длительного времени. При сахарном диабете показатели ИД у лодыжки будут соответствовать норме или превышать ее а изменения допплерограмм у лодыжки и на уровне тыла стопы будут незначительными и не соответствующими тяжести ишемических пора­жений в пальцах стопы. В этих условиях диагностическую значимость приоб­ретают методы изучения микроциркуляции, такие как лазерная допплерфлоуметрия и чрескожное мониторирование парциального давления О2 и СО2.

2.6.1. Алгоритм исследования больных с Поражением артерий нижних конечностей

УЗДГ для диагностики хронических окклюзирующих заболеваний перифери­ческих артерий нижних конечностей применяется в НЦССХ им А.Н. Бакулева

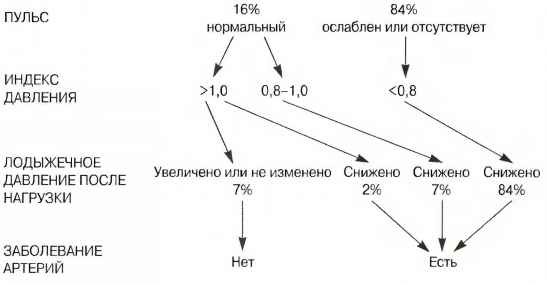

Рис. 259. Схема информативности определения пульса, ИД и постнагрузочного лодыжечного давления в диагностике заболевания у больных с жалобами на перемежающуюся хромоту.

РАМН с 1978 г. Обследовано более 20 тыс. больных с различными вариан­тами поражения периферических артерий, а метод УЗДГ стал неотъемлемой частью системы обследования больных с указанной патологией. Накопленный опыт позволил определить рациональный диагностический комплекс на раз­личных этапах отбора и лечения больных с поражением периферического кро­вообращения нижних конечностей [46]. На рис. 258 схематично изображены наши представления об информативности определения пульса, ИД в покое и в ответ на нагрузку при диагностике артериального заболевания у больных с жалобами на перемежающуюся хромоту. Скрининговое исследование на до­госпитальном этапе позволяет дифференцировать обструктивное поражение периферических артерий от нейроортопедических нарушений. Установленный факт артериального заболевания определяет необходимость проведения пол­ного комплекса неинвазивного обследования периферических артерий, позво­ляющего выявить локализацию и протяженность поражения, степень гемодинамических расстройств, вид поражения. При необходимости хирургического лечения показано аорто-артериографическое исследование для определения возможности проведения и необходимого объема хирургической реконструк­ции.




3. Дуплексное сканирование артерий нижних конечностей

Реальная локализация поражения сосудов нижних конечностей и оценка гемодинамических последствий стенозирования на основе неинвазивных ме­тодик стали возможны с развитием технологий ультразвукового исследова­ния. Надежды, связанные с получением двухмерного черно-белого изображения сосуда в В-режиме в реальном масштабе времени, не оправдались.

Рис 260 Цветовое дуплексное сканирование бифуркации общей бедренной артерии в норме, а - режим ЦДК. 6 - режим ЭДК.

Оказалось, что некоторые атеросклеротические бляшки и внутрисосудистые тромбы дают такое же акустическое отражение как и кровь, из-за чего они не могут быть выявлены Дуплексное сканирование с ЦДК, реализованное в современных ультразвуковых сканерах [47 48] является современной и информативной диагностической технологией, позволяющей получить объ­ективную информацию о состоянии структуры крупных, средних и мелких со­судов и их функциях.

По мнению многих авторитетных специалистов, отраженному в материалах Международного конгресса по ангиологии, состоявшегося в Лондоне в 1995 г., дуплексное сканирование должно стать основным методом диагностики сосу­дистой патологии и «золотым стандартом» для других методик.

Изображение в В-режиме позволяет выявить исследуемую артерию, оце­нить анатомические особенности, установить обызвествление стенки сосуда и направить допплеровский датчик в центр потока по визуализированной ар­терии для анализа характеристик кровотока При ЦДК красный цвет указы­вает на поток направленный к датчику синий - от него. Поскольку цветное изображение накладывается на черно-белое в реальном масштабе времени, артерия может быть видна как пульсирующий красный просвет, тромб или атероскле-ротическая бляшка - в виде черного участка, выдающегося в просвет, а плотный стеноз - как белый выступ. Для пересчета допплеровского сдвига частот в скорость необходимо знать угол между ультразвуковым пучком и кро­веносным сосудом Большинство современных дуплексных систем обеспечи­вает измерение значений угла непосредственно с черно-белого изображения сосуда Курсор выравнивают по оси сосуда, и прибор автоматически рассчи­тывает скорость кровотока.

Диагностические возможности дуплексного сканирования расширены за счет введения метода ЭДК. Метод основан на анализе амплитуды ультра­звуковых колебаний, отраженных от движущихся объектов. В отличие от ЦДК, метод ЭДК мало зависим от угла между ультразвуковым лучом и кро­вотоком. более чувствителен, особенно к медленным потокам, и более по­мехоустойчив.

Дуплексный датчик содержит раздельные кристаллы для построения

изображения и допплеровского определения скорости. Низкочастотные датчики способны визуализировать структуры на глубине до 20 см. Поэтому для исследования аорто-подвздошной зоны необходимы датчи­ки с частотой 2,5 и 3,5 МГц. Однако такие датчики имеют ограниченную разрешающую способность и низкую чувствительность при редукции кро­вотока. При исследовании поверхностно расположенных сосудов нижних конечностей рекомендуют использование линейных датчиков с частотой 5, 7 и 10 МГц.

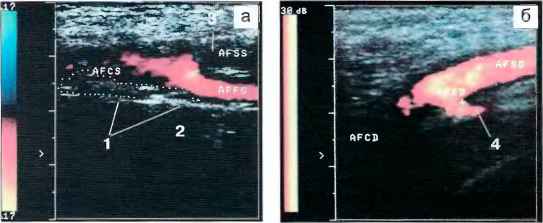

Рис. 261. Цветовое дуплексное сканирование ОБА и ее бифуркации, а - 50% стеноз левой ОБА (режим 5 АЩК): 1 - атеросклеротическая бляшка по задней стенке, переходящая на устье ГБА (2), 3 - окклюзия в устье ПБА. 6 - окклюзия правой ГБА (4) дистальнее устья (режим ЭДК).

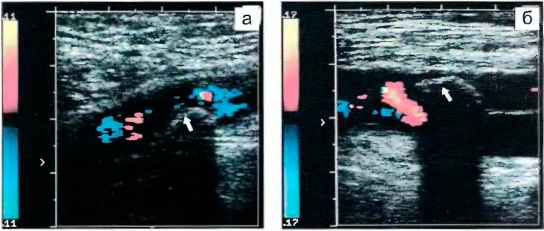

Рис. 262. Цветовое дуплексное сканирование ОБА. Гиперэхогенные атеросклеротические бляшки (стрелки), дающие выраженную акустическую тень, а - ОБА (стеноз 50%), б - устье ПБА (стеноз 90%).

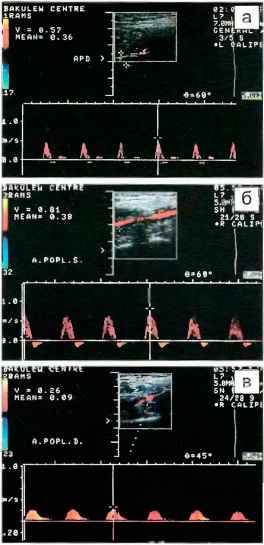

Рис. 263. Цветовое дуплексное сканирование ПкА. а - норма: наблюдается трехфазный крово­ток, открыто спектральное окно, б-проксимальный стеноз: двухфазный кровоток, спектральное окно за­крыто и расширено, в - окклюзия: кровоток коллате­рального типа.

Дуплексное сканирование артерий нижних конечностей проводят в го­ризонтальном положении пациента на спине. Многие предпочитают начи­нать исследование с поперечного сканирования для получения изображе­ния ОБА у паховой складки. Обычно хорошо визуализируются ОБА, ПБА и начальный сегмент ГБА. Подколенную артерию лоцируют при положении пациента лежа на животе. Заднюю и переднюю большеберцовые артерии хорошо визуализируют ниже подколенной ямки, однако эти ветви узкие и потому во многих случаях труднодоступны для хорошей визуализации. Также трудно получить в этих сосудах адекватные допплеровские сигна­лы. Поэтому ценность дуплексного сканирования падает при локации ниже уровня подколенной области.

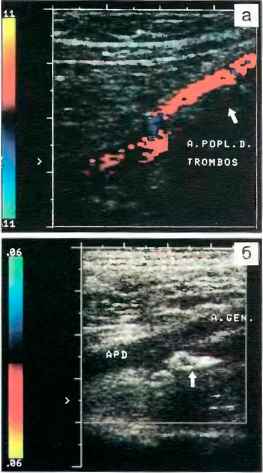

Рис. 264. Цветовое дуплексное сканирование ПкА а - тромбоз подколенной артерии (стрелка), коллатеральная компенсация формируется через коленную артерию, б - атеросклеротическая гиперэхогенная бляшка в подколенной артерии (стрел­ка) и острый тромбоз проксимального отдела ПкА выше отхождения коленной артерии (отсутствие цветового картирования потока) - тяжелая ишемия нижней конечности.

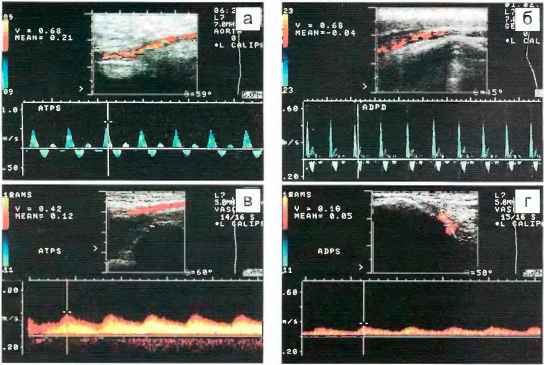

Рис. 265. Цветовое дуплексное сканирование артерий голени, а, б - норма (магистральный тип кровото­ка). а - ЗББА, 6 - АТС. в, г - проксимальная окклюзия - хорошая визуализация артерий с коллатеральным типом кровотока по ним в - ЗББА г - АТС,

Наибольшее распространение в клинике при поражении артерий ниж­них конечностей дуплексное сканирование получило для оценки аорто-подвздошного, бедренно-подколенного сегментов и глубокой артерии бедра [49, 50]. В работах [51, 52] выделены основные параметры спектрального ана­лиза общий контур (форма) волны, пиковая систолическая скорость (ПСС) и спектральное расширение. Наибольший акцент делается на анализ ПСС и отношения ПСС на участке стеноза к ПСС в пре- и постстенотическом участке. Отношение ПСС 2 0-2 5 оказалось критическим диапазоном для разграничения стенозов до 49% и стенозов 50-99%. Дополнительную ин­формацию могут предоставлять субъективные критерии такие как общий контур формы волны и степень спектрального расширения. Наличие «окна» в систолическом спектре характерно для нормальной или минимально из­мененной артерии, а исчезновение спектрального «окна» при сохраняю­щемся двух- или трехфазном сигнале чаще имеет место при уменьшении диаметра сосуда менее чем на 50%. Следует иметь в виду, что спектраль­ное расширение и, соответственно, уменьшение «окна» может иметь место и в нормальных сосудах в случаях глубокого их залегания или у тучных больных.

Несмотря на целый ряд ограничений возможностей дуплексного сканиро­вания для характеристики расстройств периферического кровообращения [53], неинвазивность безопасность для больного, возможность повторных ис­следований, большой объем и высокое качество информации о характере и степени поражения сосудистого русла известные преимущества по сравне­нию с рентгеноконтрастной ангиографией делают этот метод приоритетным в клинике периферических сосудистых нарушений. На рис. 260 представлено дуплексное сканирование бифуркации ОБА в норме, а на рис. 261-265 - при различных вариантах поражения артерий нижних конечностей.




4. Ошибки и недостатки методов ультразвуковой неинвазивной диагностики заболеваний артерий нижних конечностей

Ультразвуковое допплеровское исследование периферических артерий, как и любой другой инструментальный диагностический метод, содержит по­тенциальные возможности для диагностических ошибок, как объективного, так и субъективного характера [54 55]. К последним относится квалификация и опыт исследователя, точность расчетов педантичность при соблюдении всех условий методики Объективные причины достаточно разнообразны и требуют специального рассмотрения.

    1. Невозможность обследования сосудов на протяжении - это возможно только в фиксированных точках, что исключает точную топическую диагно­стику поражения. Дуплексное сканирование решает проблему лишь частич­но, так как отдельные участки сосудистой системы нижних конечностей, такие как средняя треть ПБА область трифуркации подколенной артерии и прокси­мальные отделы артерий голени, остаются недоступными для визуализации у большинства обследуемых из-за глубинного залегания сосудов и мощной мышечной массы в этих зонах.
    2. Ошибки при измерении артериального давления в нижних конечностях.

А. У тучных больных вследствие избыточной подкожно-жировой клет­чатки и мышечной массы бедра измеряемое ССД оказывается ложновысоким из-за необходимости под большим давлением накачивать бедренную манжету для полной компрессии артерий; при этом различия плечевого и бедренного давления могут достигать 50-60%, тогда как прямое пункционное измерение давления на тех же уровнях не выявляет существенных различий Поэтому у данной категории больных рекомендуют измерять давление на голени

Б. У больных диабетом или с хронической почечной недостаточнос­тью сосудистая стенка может быть пропитана солями кальция настолько, что становится несжимаемой, и потому измерение ССД у данной категорий боль­ных теряет смысл. Так. мы наблюдали больных сахарным диабетом и диабети­ческой ангиопатией, у которых ССД|у при локации в артериях голени у лодыжки остаточного кровотока в виде коллатерального шума достигало 200 мм рт. ст., а ИДIV =1,4-16.

В Нередко может иметь место завышенное давление в верхней трети голени, существенно превалирующее над давлением в нижней трети бедра и связанное с особенностями развития костных образовании в этой зоне и с не­обходимостью создания повышенного давления в компрессионной манжете.

    1. Имеются затруднения при измерении пальцевого давления на стопах методом УЗДГ так как локация пальцевых артерий дистальнее наложенной пальцевой манжеты редко оказывается выполнимой. Обычно в этих целях ис­пользуется метод фотоплетизмографии.
    2. В последнее время была показана нелинейная зависимость лодыжечного ССД от плечевого (системного) при системном давлении ниже 100 и выше 200 мм рт ст. лодыжечное ССД было ниже нормы (до 25%), а в интервале 100-200 мм рт ст. оно было равно или выше плечевого Таким образом, при гипо- и гипертензии ИД может быть меньше единицы.
    3. При интерпретации формы волны допплерограммы для избежания оши­бок следует помнить, что в норме может отсутствовать компонент обратного кровотока в подколенных артериях в 10-11% случаев в задней большеберцовой - в 4% и артерии тыла стопы - в 8%. Третий компонент допплерограммы сохраняется в подвздошных и общих бедренных артериях у всех здоровых лиц, в подколенных, задних большеберцовых и артериях тыла стопы он может отсутствовать в 22, 4 и 10% соответственно В норме в 2-3% случаев также возможно отсутствие локации одной из артерий голени из-за анатомических особенностей их развития (рассыпной тип строения).
    4. Особенности развития компенсаторного коллатерального кровообраще­ния, осуществляющего коррекцию артериальной недостаточности, могут быть причиной как ложноположительных, так и ложноотрицательных диагностиче­ских ошибок.

А. Хорошо развитые коллатеральные сосуды с высокой ЛСК в подвздошно-бедренной зоне при окклюзии подвздошной артерии могут быть при­чиной ошибочной диагностики. Такой вариант мы наблюдали у 7 больных у которых при ангиографии выявлена окклюзия подвздошной артерии, при УЗДГ у всех больных в проекции ОБА в области скарповского треугольника регистрировали допплерограммы с высокой ЛСК, морфологически соответ­ствовавшие стенозированному потоку а ИД верхней трети бедра превышал 0,8. У3 больных этой группы УЗДГ проводили синхронно с записью ЭКГ. что позволило определить феномен «запаздывания» допплеровского сигнала при оценке временного интервала Тв - от момента регистрации зубца R до времени возникновения пульсовой волны. Этот интервал был увеличен на стороне окклюзии. На рис. 266 представлены допплерограммы обеих ОБА больного Ч. (при ангиографии установлена окклюзия правой подвздошной артерии и стеноз левой подвздошной артерии), ЛСК справа и слева состав­ляет 32 см/с, морфология кривых также сходна, и только показатель Тв спра­ва увеличен на 0.08, что соответствует различиям в скорости магистрального и коллатерального кровотока

Анализ подобных ошибок показал, что в их основе лежит хорошо развитое коллатеральное кровообращение подвздошно-бедренной зоны. Использование синхронной записи ЭКГ может оказаться полезным в сложных случаях диагно­стики поражений подвздошных артерий.

Б. Хорошо развитое коллатеральное кровообращение в бассейне ар­терий голени является частой причиной ложноположительной оценки состоя­ния артерии голени и ошибочных показаний к проведению реконструктивных операций в аорто-подвздошной и бедренно-подколенной зонах. Это важно, так как эффективность хирургического лечения зависит от состояния путей отто­ка функцию которого осуществляют артерии голени. Ошибочная дооперационная диагностика дистального сосудистого русла конечностей ограничивает операцию лишь ревизией сосудов с проведением интраоперационной ангио­графии.

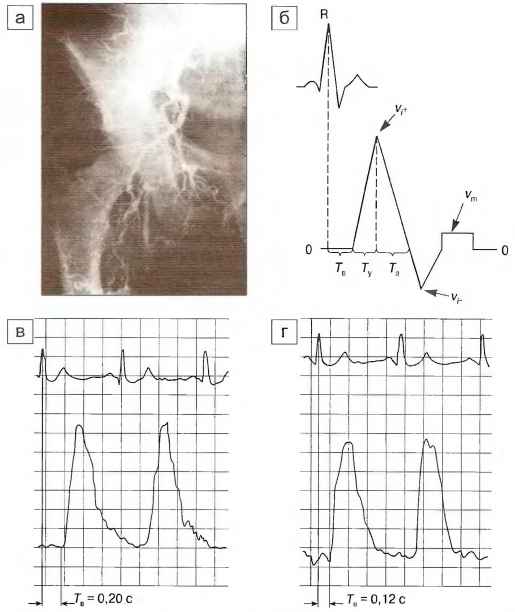

Рис. 266 Окклюзия правой и стеноз левой подвздошных артерий (больной Ч. 51 год), а - ангиограмма. б - схема взаимосвязи ЭКГ и УЗДГ. в г - допплерограммы ОБА с синхронной регистрацией ЭКГ при окклюзии правой (в) и стенозе левой (г) подвздошных артерий

В. Декомпенсация коллатерального кровообращения, в особенности при многоуровневых поражениях, затрудняет диагностику поражения нижеле­жащих сегментов артерий нижних конечностей. Трудности в оценке состояния

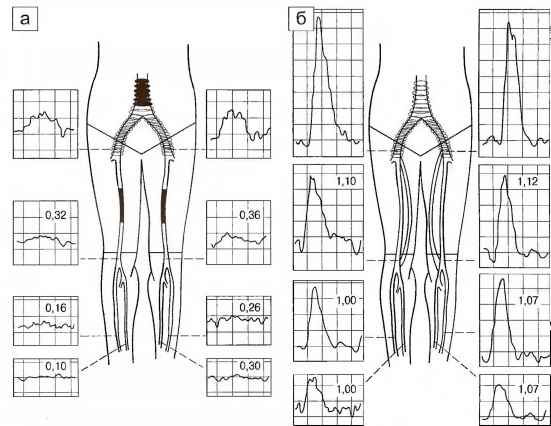

Рис. 267. Допплерограммы кровотока по нижним конечностям до и после повторных реконструктивных опе­раций (больной В , 54 года), а - до повторной операции, б - после повторной операции.

артерий ног при окклюзии брюшной аорты и подвздошных артерий, сопро­вождающейся выраженной недостаточностью коллатерального кровообра­щения, отмечены разными исследователями у 15-17% больных. Значимость этой проблемы возрастает у больных, нуждающихся в повторных операциях. Количество этих больных в связи с широким развитием реконструктивной со­судистой хирургии возрастает с каждым годом, а повторные операции нередко приводят к повреждению путей компенсирующего коллатерального кровооб­ращения. На рис. 267 представлены данные УЗДГ и значения ИД до и после повторной операции, резкая декомпенсация кровообращения при тромбозе основной бранши аорто-бедренного бифуркационного протеза и восстановле­ние магистрального кровотока в обеих нижних конечностях после операции.

7. Отсутствие информации об объемном кровотоке, суммирующем маги­стральное и коллатеральное русло, при использовании УЗДГ затрудняет диа­гностику поражения ПБА при окклюзиях АПС. Количественный анализ допплерограмм с использованием индекса пульсации и демпинг-фактора оказывает­ся чувствительным в подобной ситуации только у 73% больных. Включение в комплекс неинвазивной диагностики плетизмографических методик, таких как объемная сегментарная сфигмография (иногда ее называют «объемная сег­ментарная плетизмография»), включенная в обязательный перечень методов ангиологических лабораторий ведущих зарубежных клиник [56, 57], но неза­служенно обойденная вниманием специалистов в нашей стране, повышает чувствительность диагностики поражения указанной локализации до 97%.

8. Возможности УЗДГ в определении только гемодинамически значимых (>75%) поражений уже недостаточны в современных условиях, когда в связи с появлением щадящего и сосудосохраняющего ангиопластического лечения стенозирующих поражений созданы условия для профилактического лечения, более эффективного на ранних стадиях развития заболевания.

Поэтому будет значительно возрастать необходимость внедрения в клини­ку метода дуплексного сканирования, позволяющего выявлять заболевание на ранних стадиях, определять вид и характер поражения сосудов, показания к выбору того или иного метода лечения у большинства больных без предвари­тельной ангиографии.

9. Возможности УЗДГ в определении поражения ГБА, даже гемодинамиче­ски значимого, ограничены, и у большинства больных диагноз поражения ГБА ставится только предположительно или является случайной ангиографической находкой. Поэтому успешная неинвазивная диагностика поражения ГБА и степени ее гемодинамической недостаточности возможна только с помощью дуплексного сканирования.

В заключение необходимо отметить, что внедрение метода УЗДГ в клини­ческую диагностику ишемии нижних конечностей имело неоценимую и револю­ционную по своей сути значимость, хотя не нужно забывать и об ограничениях и недостатках метода. Дальнейшее повышение диагностической значимости ультразвуковой диагностики связано как с использованием всего арсенала возможностей ультразвуковых методов, так и с комплексированием их с дру­гими неинвазивными методами диагностики сосудистых заболеваний с учетом клиники и этиологии заболевания у каждого конкретного больного, широким распространением нового поколения ультразвуковой аппаратуры, реализую­щей новейшие технологии трехмерного сканирования сосудов.

Однако оценка возможностей диагностики поражений сосудов нижних ко­нечностей может оказаться недостаточно полной, так как поражения артерий зачастую сочетаются с заболеванием вен нижних конечностей. Поэтому уль­тразвуковая диагностика поражений ног не может быть полной без оценки анатомо-функционального состояния их обширной венозной системы, к изучению особенностей которой мы предлагаем приступить в следующей главе.

ГЛАВА 17



УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА ЗАБОЛЕВАНИЙ ВЕН НИЖНИХ КОНЕЧНОСТЕЙ



Ультразвуковое исследование сосудов нижних конечностей - одно из ве­дущих в клинической практике. Традиционная физикальная или инструмен­тальная диагностика в указанном сосудистом регионе либо малоинформатив­на (мануальные пробы, измерение объема конечности и т. д.), либо связана с эндовазальной инвазией и лучевой нагрузкой на пациента и медицинский персонал (рентгеноконтрастная ангиография). Однако до настоящего времени остается малоизученной проблема ультразвуковой диагностики заболеваний венозной системы.

Система нижней полой вены - основной источник фатальной тромбоэмбо­лии легочной артерии. Более 35 млн. россиян необходима специализирован­ная флебологическая помощь, оказание которой невозможно без применения ультразвуковых методов исследования и изучения этой диагностической про­блемы [1].

Однако проблема использования ультразвуковых технологий, ультразву­ковая семиотика острых венозных тромбозов сосудов системы нижней полой вены, хронической недостаточности вен нижних конечностей изучена недоста­точно и требует сопоставления с данными референтных методов исследова­ния.




1. Анатомия и физиология вен нижних конечностей

Классическая анатомия объединяет пути оттока крови из нижних конеч­ностей в две системы: поверхностную и глубокую (рис. 268). С позиции со­судистой хирургии целесообразно выделить третью систему - перфорантные вены.

Поверхностная венозная система нижних конечностей состоит из боль­шой подкожной вены (v. saphena magna) и малой подкожной вены (v. saphena parva). Клиницисты часто имеют дело еще с одной подкожной веной — лате­ральной, отличительной чертой которой является наличие многочисленных связей с глубокими венами. Латеральная поверхностная вена может впа­дать в большую подкожную вену, но может самостоятельно дренировать в бедренную вену или нижнюю ягодичную вены. Частота ее наблюдений не превышает 1%. Она может поражаться одновременно с большой и малой подкожной венами, но мы наблюдали и изолированный патологический про­цесс в ее бассейне.

Большая подкожная вена является продолжением внутренней краевой вены стопы. Кпереди от медиальной лодыжки ствол большой подкожной вены располагается тотчас под кожей и у подавляющего большинства здоровых и

больных людей в вертикальном поло­жении хорошо визуализируется и паль­пируется. Проксимальнее большая под­кожная вена уходит под поверхностную фасцию и у здоровых людей не видна. У больных в связи с расширением сосуда и с наличием динамической гипертензии уменьшается тонус его стенок, большая подкожная вена яснее просматривается и лучше ощущается пальпаторно. Однако если поверхностная фасция плотная, то даже большая вена скрывается под ней. Тогда возможны диагностические ошибки за ствол большой подкожной вены прини­мают ее приток, лежащий ближе к коже и лучше определяемый.

На своем протяжении большая под­кожная вена принимает значительное количество притоков, которые не равно­значны в хирургическом плане. Среди них следует отметить часто встречающуюся вену, начинающуюся в ямке за внутрен­ней лодыжкой, следующую параллельно основному стволу большой подкожной вены на голени и сливающуюся с ним на разных уровнях. Особенность этого со­суда заключается в его многочисленных связях с глубокими венами по перфоранстным венам.

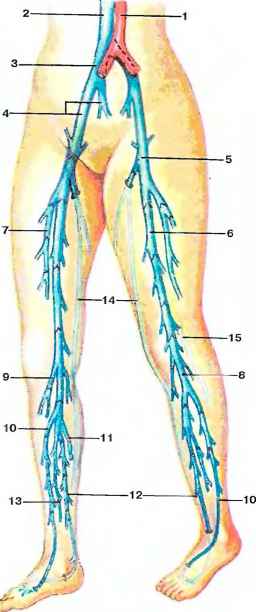

Рис. 268. Схема строения венозного кровоснаб­жения нижних конечностей. 1. - аорта; 2 - нижняя полая вена; 3 - общая подвздошная вена; 4 - наружная и внутренняя подвздошные вены; 5 - общая бедренная вена; 6 - поверхностная бедренная вена; 7 - глубокая вена бедра; 8 - подколенная вена; 9 - суральные вены; 10 - передние большеберцовые вены; 11 - икроножные вены; 12 - задние большеберцовые вены; 13 — малоберцовые вены; 14 - большая подкожная вена; 15 - малая подкож­ная вена.

Существует большое число вариан­тов впадения притоков в приустьевой от­дел большой подкожной вены. Число их колеблется от 1 до 8. Наиболее постоян­ным притоком большой подкожной вены в этой зоне является поверхностная эпигастральная вена (v. epigastrica superficialis). Она впадает в большую подкожную вену сверху и наиболее близко к ее устью. Со­хранение этой вены неперевязанной, во время операции, является самой частой причиной восстановления патологическо­го сброса из бедренной вены в подкож­ные вены бедра и рецидив заболевания. Из остальных притоков следует упомя­нуть еще о наружной срамной вене (v. pudenda) и поверхностной  окружающей подвздошную кость (v circumflexa ilium superficialis). Поверхностная добавоч­ная и передняя бедренная подкожные вены (v saphena accessoria, v. femoralis anterior) сливаются со стволом большой подкожной вены в 5-10 см дистальнее сафено-бедренного анастомоза и часто труднодостижимы для перевязки в операционной ране. Данные вены анастомозируют с другими подкожными венами и поддерживают варикозные изменения в ней.

Малая подкожная вена является продолжением латеральной краевой вены стопы. К анатомическим особенностям этого сосуда относится рас­положение его средней трети интрафасциально, а верхней - субфасциально что делает недоступным осмотр о пальпацию ствола через кожу и за­трудняет диагностику ее поражений. Хирургический интерес представляет анатомия проксимального отдела малой подкожной вены. Она не всегда за­канчивается в подколенной ямке. В работах [2] наблюдали варианты, когда устье малой подкожной вены смещалось кверху и она впадала в бедренную вену, или книзу тогда ее принимала одна из глубоких вен голени. В других случаях малая подкожная вена имеет сообщение с одной из суральных вен. При несостоятельности последней может наблюдаться сброс не из подко­ленной, а из мышечной вены, что необходимо знать до операции, чтобы клипировать этот анастомоз. Один из сосудов в зоне сафено-подколенного анастомоза заслуживает особого внимания - эта вена является прямым продолжением ствола малой подкожной вены на бедро, сохраняет туже на­правленность кровотока и представляет собой естественную коллатераль для оттока крови из голени. Благодаря этому малая подкожная вена может заканчиваться в любой точке бедра. Незнание этого до операции служит причиной неэффективной операции. По клиническим признакам удает­ся поставить правильный диагноз в исключительных случаях. Некоторую помощь может оказать флебография. Но основную диагностическую роль играет ультразвуковое ангиосканирование. Именно с его помощью и были открыты сафено-суральные анастомозы, а описанная ветвь получила имя Джиакомини.

Глубокие венозные магистрали нижних конечностей представлены парны­ми задними и передними большеберцовыми и малоберцовыми венами и не­парными подколенной, бедренной, наружной и общей подвздошными и нижней полой венами. Однако можно наблюдать и удвоение подколенной, бедренной и даже нижней полой вен. О возможности подобных вариантов следует пом­нить, чтобы правильно интерпретировать полученные результаты.

Третья система - перфорирующие или перфорантные вены Число перфо­рирующих вен может колебаться от 53 до 112 [3]. Клиническое значение имеют от 5 до 10 таких сосудов располагающихся преимущественно на голени Пер­форантные вены голени в норме имеют клапаны пропускающие кровь только в сторону глубоких вен. После тромбоза клапаны разрушаются. Несостоятель­ным перфорирующим венам приписывают основную роль в патогенезе трофи­ческих расстройств кожи.

Перфорирующие вены голени достаточно хорошо изучены, в норме имеют клапаны, пропускающие кровь только в сторону глубоких вен. По локализации их делят на медиальную, латеральную и заднюю группы. Медиальные и лате­ральные группы являются прямыми, то есть сообщают поверхностные вены с задними большеберцовыми и малоберцовыми соответственно. В отличие от этих групп перфорирующие вены задней группы не впадают в глубокие венозные магистрали, а замыкаются на мышечных венах. Их называют не­прямыми.

И.В. Червяков [4] подробно описал локализацию перфорантных вен голе­ни: по медиальной поверхности - на 4,9-11 см и 13-15 см выше медиальной лодыжки и на 10 см ниже коленного сустава; по латеральной поверхности - на 8-9, 13 и 20-27 см выше латеральной лодыжки; по задней поверхности - на границе средней и верхней третей (внутри от средней линии).

Нахождение перфорирующих вен на бедре менее постоянно, и они, види­мо, редко участвуют в патологии. Наиболее постоянной является вена в ниж­ней трети внутренней поверхности бедра, называется по имени описавшего ее Додда.

Характерной особенностью вен являются клапаны. Части клапана образуют карман на стенке вены (клапанный синус). Он состоит из кла­панной створки, клапанных валиков и части стенки вены. Створка имеет два края - свободный и прикрепленный к стенке, место ее прикрепления представляет собой линейное выпячивание стенки вены в просвете сосуда и называется клапанным валиком. По мнению В.Н. Ванкова [5], клапан в вене может иметь от одного до четырех карманов.

Число клапанов различно в разных венах и уменьшается с возрастом. В глубоких венах нижних конечностей наибольшее число клапанов на еди­ницу длины сосуда. Причем чем дистальнее, тем больше. Функциональное назначение клапанов состоит в том, чтобы дать единственно возможное на­правление движению крови по сосудам. Как в поверхностных, так и в глубо­ких венах кровь у здоровых людей течет только к сердцу, по перфорантным венам - только из подкожных сосудов в субфасциальные.

В связи с прямохождением человека определение факторов венозного возврата - трудный и крайне важный вопрос физиологии кровообращения в нижних конечностях. Существует мнение, что если систему кровообращения рассматривать как ригидную U-образную трубку, на оба колена которой (на ар­терии и на вены) сила тяжести влияет одинаково, то небольшого прироста дав­ления должно быть достаточно для возвращения крови к сердцу [6]. Однако одной проталкивающей силы сердца мало. На помощь приходят следующие факторы: давление окружающих мышц; пульс ближайших артерий; сдавление вен фасциями; артерио-венозные анастомозы; «активная диастола» сердца; дыхание.

В работах [7-9] придается большое значение еще венозному тонусу.

Перечисленные показатели можно разделить на центральные и перифе­рические. К первым относят влияние фаз дыхания на кровоток в брюшном отделе нижней полой вены [10], важным центральным фактором венозного возврата является работа сердца.

Остальные из перечисленных выше факторов расположены в конечности и являются периферическими. Необходимым условием возврата крови к сердцу служит венозный тонус. Он обуславливает сохранение и регулирование вена­ми своей емкости. Венозный тонус обуславливается нервно-мышечным аппа­ратом этих сосудов

Следующий фактор - артериоловенулярные анастомозы, которые, по мне­нию. В. В. Куприянова [11], не являются пороками развития сосудистой системы или результатом ее патологических преобразований. Назначение их заклю­чается в разгрузке капиллярной сети и поддержании необходимого объема возвращающейся к сердцу крови Шунтирование артериальной крови по артериоловенулярным анастомозам называют юкстакапиллярным кровотоком. Если транскапиллярный кровоток - единственный способ обеспечения нужд тканевого и органного метаболизма, то юкстакапиллярный кровоток - сред­ство защиты капилляров от застоя В нормальных условиях артериоловену­лярные анастомозы открываются уже при переходе человека в вертикальное положение.

Все описанные периферические факторы, вместе взятые, создают усло­вия для равновесия между артериальным притоком и венозным возвратом в горизонтальном состоянии или при спокойном состоянии Указанное равнове­сие изменяется с началом работы мышц нижних конечностей. К работающим мышцам значительно возрастает приток крови. Но и отток ее также увеличи­вается, так как включается активный фактор венозного возврата - «мышечно-венозная» помпа. По мнению J. Ludbrook [12], «мышечно-венозная» помпа есть система функциональных единиц, состоящая из миофасциальных об­разований, сегмента глубоких вен, связанного с соответствующим сегментом поверхностных вен. «Мышечно-венозная» помпа нижних конечностей пред­ставляет собой технический насос здесь есть внутренняя емкость - глубокие вены с капиллярами, строго ориентированными на единственное направление движения крови - к сердцу; мышцы же служат мотором так как сокращаясь и расслабляясь изменяют давление на глубокие вены, благодаря чему вмести­мость их то увеличивается, то уменьшается

G. Fegan [6] условно подразделяет «мышечно-венозную» помпу нижних конечностей на четыре отдела: стопная помпа, помпа голени; помпа бедра; абдоминальная помпа.

Плантарная помпа имеет большое значение. Хотя мышцы стопы относи­тельно невелики по массе оттоку крови здесь способствует видимо, еще и воздействие массы всего тела Работа плантарной помпы повышает эффек­тивность насоса голени, так как работает синхронно с ним

Наиболее изучена помпа голени. Ее емкость состоит из задних и перед­них болыиеберцовых и малоберцовых вен Кровь из артерий попадает в капиллярное русло мышц, подкожной клетчатки и кожи, откуда собирается венулами Во время мышечного сокращения благодаря присасывающему действию внутримышечных вен они заполняются кровью из капилляров и венул мышц, а также по непрямым перфорирующим венам из кожных вен. В то же время вследствие повышения давления, передаваемого соседними образованиями на глубокие вены, последние освобождаются от крови, ко­торая при дееспособных клапанах уходит из берцовых вен в подколенную вену Дистальные клапаны не позволяют крови перемещаться в ретроград­ном направлении, В период расслабления мышц внутримускулярные вены сдавливаются мышечными волокнами Кровь из них благодаря ориентации клапанов выталкивается в берцовые вены. Непрямые перфорирующие вены закрыты клапанами. Из дистальных отделов глубоких вен кровь так­же насасывается в более проксимальные Открываются клапаны прямых перфорирующих вен, и кровь из подкожных вен перетекает в глубокие. В настоящее время в деятельности «мышечно-венозной» помпы различают как бы 2 функции - дренирующую и эвакуаторную.

Патология венозной системы конечностей сопровождается нарушением эвакуаторной способности «мышечно-венозной» помпы голени, что сопровож­дается снижением индекса эвакуации (отношение среднего времени транспор­та в покое к среднему времени в нагрузке - радиометрический метод изучения эвакуаторной способности «мышечно-венозной» помпы) работа мышц либо вообще не ускоряет отток крови либо даже замедляет его Следствием этого является неполноценный венозный возврат нарушения не только перифери­ческой, но и центральной гемодинамики Степень дисфункции «перифериче­ского сердца» определяет характер хронической венозной недостаточности, сопровождающей как варикозную, так и посттромботическую болезнь нижних конечностей.

2. Ультразвуковое триплексное сканирование вен нижних конечностей

Обследованию с применением ультразвуковых технологий подлежит в обязательном порядке система глубоких и поверхностных вен обеих нижних конечностей. В системе глубоких вен это общая и глубокая бедренные вены, поверхностная бедренная вена, подколенная вена, все группы магистральных вен голеней и вены стопы. Сейчас, имея в наличии датчики, работающие в диапазоне 5-13 МГц. мы можем беспрепятственно осмотреть все глубокие вены нижних конечностей от паховой связки до вен тыльной и подошвенной поверхности стопы.

Для исследования вен бедра, подколенной вены, вен голени, а также большой и малой подкожных вен используют линейный датчик с частотой 5-15 МГц. Для визуализации подвздошных вен и нижней полой вены ис­пользуют конвексный датчик с частотой 3 5 МГц При сканировании нижней полой вены, подвздошных, большой подкожной вены бедренных вен и вен голени в дистальном отделе нижних конечностей пациент находится в по­ложении лежа на спине Исследование подколенных вен. вен верхней трети голени и малой подкожной вены проводят в положении лежа на животе. В последнем случае пациента просят поставить ноги на носок обеспечи­вая расслабление задней группы мышц голени и бедра. При выраженном болевом синдроме или невозможности больным принять необходимое по­ложение исследование подколенной вены проводят с помощью медсестры (врача), который поднимает ногу больного. Гипсовые повязки перед иссле­дованием разрезают.

Глубину сканирования усиление эхо-сигнала и другие параметры исследо­вания подбирают индивидуально для каждого пациента и сохраняют неизмен­ными в течение всего обследования, включая наблюдения в динамике.

2.1. Методика исследования вен нижних конечностей Акустический гель наносится на кожу над исследуемой веной.

При этом вены глубокой венозной системы анатомически соответствуют артериям ниж­них конечностей Поверхностные вены (большая и малая подкожные вены) не соответствуют артериям и лежат в фасции, разделяющей поверхностные и глубокие ткани.

Сканирование начинают в поперечном сечении, для исключения наличия флотирующей верхушки тромба о чем свидетельствовало полное соприкос­новение венозных стенок во время легкой компрессии датчиком. Убедившись в отсутствии свободно флотирующей верхушки тромба компрессионную про­бу датчиком проводят от сегмента к сегменту от проксимальных отделов к дистальным. Предлагаемая методика наиболее точна не только для выявления, но и определения протяженности тромбоза (исключая подвздошные вены и нижнюю полую вену, где для проходимости вен применяют ЦДК). Продольное сканирование вен подтверждает наличие и характеристики венозного тромбо­за. Кроме того, продольное сечение используют для локации анатомического слияния вен.

Как правило, используют три режима для исследования вен нижних конеч­ностей. В В-режиме оценивается диаметр вены, коллабирование стенок, про­свет наличие клапанов. В цветовом (или энергетическом) режиме выявляют полное прокрашивание просвета вены, наличие турбулентных потоков. В ре­жиме спектральной допплерографии определяют фазность кровотока.

В положении пациента лежа на спине в области паховой связки лоцируют общую бедренную вену ниже паховой связки визуализируют сафено-феморальное соустье общей бедренной и большой подкожной вен. При переме­щении датчика вниз лоцируют слияние глубокой бедренной вены и бедрен­ной вены в общую бедренную вену. При этом положении датчика глубокая бедренная вена обычно видна только в проксимальном отделе Бедренную вену определяют на всем протяжении по переднемедиальной поверхности бе­дра. Подколенную вену исследуют из области подколенной ямки. Перемещая датчик дистальнее, сканируют проксимальные отделы вен голени. Передние болыиеберцовые вены лоцируют на переднелатеральной поверхности голени, между большеберцовои и малоберцовой костями Задние болыиеберцовые вены визуализируют из переднемедиального доступа по краю болыиеберцовой кости. Малоберцовые вены лоцируют из того же доступа, что и задние болыиеберцовые вены, при смещении датчика ближе к икроножной мышце.

Исследование большой подкожной вены проводят от сафено-феморального соустья до уровня медиальной лодыжки по переднемедиальной поверхно­сти бедра и голени. Начиная от уровня ахиллова сухожилия сканируют малую подкожную вену по средней линии голени вплоть до подколенной вены.

Обследование нижней полой вены начинают с ее проксимального отдела, от правого предсердия, смещая датчик дистальнее по ходу вены прослежива­ют её на всем протяжении. Для визуализации подвздошных вен датчик после­довательно размещают над проекцией правых и левых сосудов. Для более де­тальной оценки нижней полой вены и левых подвздошных вен исследование дополняют (при возможности) поворотом больного на левый бок.

В норме просвет вены анэхогенный стенки вены эластичные, тонкие, спада­ются при выполнении компрессионных проб. В просвете лоцируют венозные кла­паны, может определяться «эффект спон­танного эхоконтрастирования». В режиме цветового и энергетического кодирования просвет вен полностью прокрашивается (рис. 269) При спектральной допплерографии регистрируют фазный синхрони­зированный с дыханием кровоток.

После исключения нарушения про­ходимости вен в системе нижней полой вены проводят анализ функционирования клапанного аппарата и выявления всех вено-венозных рефлюксов Обследова­ние выполняют в горизонтальном и верти­кальном положениях пациента. Использу­ют пробу Вальсальвы со стандартными показателями экспираторного давления и пробу с проксимальной компрессией Об­следование выполняют линейным датчи­ком с частотой 7,5-10 МГц. При определении функции клапанного аппарата проводят пробу Вальсаль­вы Больного просят выполнить максимальный вдох с одновременным нату­живаем в течение 0,5-1,0 с и удерживанием внуртибрюшного давления в тече­ние 10 с. У здоровых людей происходит ослабление венозного кровотока при вдохе, полное его исчезновение при натуживании и усиление кровотока при последующем выдохе (рис. 270). На недостаточность клапанов обследуемой вены указывает появление ретроградного кровотока при натуживании.

Проксимальная компрессия дает информацию, аналогичную пробе Валь­сальвы в случаях затруднительного выполнения пробы Вальсальвы или при исследовании отделов подколенной вены производят сдавливание участка вены проксимальнее клапана в течение 5-6 с. При недостаточности клапанов возникает ретроградный кровоток

Для выявления признаков клапанной недостаточности можно использовать дыхательную и кашлевую пробы. При дыхательной пробе пациент делает мак­симально глубокий вдох, при кашлевой пробе - серию кашлевых движений, что приводит к появлению ретроградного кровотока при наличии патологии клапанного аппарата,

Рис. 269 Продольная эхограмма сосудов бедра в режиме ЦДК: 1 Бедренная артерия 2 Бедренная вена. Полное прокрашивание сосудов.

Рис. 270. Продольная эхограмма сосудов бедра в триплексном режиме. Фазный синхронизированный с дыханием кровотока в неизменной вене (1).

В поверхностных венах оценивают в первую очередь состояние остально­го клапана большой подкожной вены и затем всех остальных клапанов в этой вене на всем ее протяжении. В малой подкожной вене - состояние клапанов в ее устье и на всем протяжении сосуда

В глубокой венозной системе обследуют клапанный аппарат в поверхност­ной бедренной вене подколенной вене, суральных венах, глубоких венах го­лени. То есть целесообразно обследовать те клапанные структуры вен нижних конечностей, которые подлежат хирургической коррекции. Естественно, что все выявленные при обследовании перфорантные вены также изучают на предмет их клапанной недостаточности.



3. Ультразвуковая диагностика острых венозных тромбозов

Острые венозные тромбозы системы нижней полой вены делят на эмболо-геноопасные (флотирующие или неокклюзивные) и окклюзивные Неокклюзивный тромбоз является источником тромбоэмболии легочной артерии. Система верхней полой вены дает только 0,4% тромбоэмболии легочной артерии, пра­вые отделы сердца - 10,4%, тогда как нижняя полая вена является основным источником этого грозного осложнения (84 5%) [13].

Прижизненный диагноз острого венозного тромбоза может быть установлен только у 19,2% больных, погибших от тромбоэмболии легочной артерии [14]. Данные других авторов [13] свидетельствуют, что частота правильной диагно­стики венозного тромбоза перед развитием смертельной эмболии легочной артерии низкая и составляет от 12,2 до 25%.

Послеоперационные венозные тромбозы представляют собой очень серьезную проблему. По данным B.C. Савельева [14], послеоперационный венозный тромбоз развивается после общехирургических вмешательств в среднем у 29% больных, в 19% случаев после гинекологических вмеша­тельств и в 38% - чреспузырных аденомэктомий. В травматологии и орто­педии этот процент еще выше и достигает 53-59%. Особая роль отводится ранней послеоперационной диагностике острых венозных тромбозов. Сле­довательно, всем больным, представляющим определенный риск в плане послеоперационного венозного тромбоза, следует проводить полное обсле­дование системы нижней полой вены как минимум дважды перед и после оперативного вмешательства.

С нашей точки зрения, принципиально важным считается выявление на­рушений проходимости магистральных вен у пациентов с артериальной не­достаточностью нижних конечностей. Особенно это необходимо больному, у которому предполагают оперативное вмешательство с целью восстановления артериального кровообращения в конечности эффективность такого хирурги­ческого вмешательства снижается при наличии различных форм непроходи­мости магистральных вен. Поэтому всем пациентам с ишемией конечностей следует обследовать как артериальные, так и венозные сосуды.

Несмотря на достигнутые за последние годы значительные успехи в диа­гностике и лечении острых венозных тромбозов нижней полой вены и перифе­рических вен нижних конечностей, интерес к этой проблеме за последние годы не только не уменьшился а постоянно возрастает. Особая роль по-прежнему отводится вопросам ранней диагностики острого венозного тромбоза [14].

Острые венозные тромбозы по своей локализации подразделяют на тром­бозы иликавального сегмента, бедренно-подколенного сегмента и тромбозы вен голени. Кроме этого, тромботическому поражению могут быть подвержены большая и малая подкожные вены.

Проксимальная граница острого ве­нозного тромбоза может находиться в инфраренальном отделе нижней полой вены, супраренальном, достигать право­го предсердия и находиться в его полости (показана эхокардиография). Поэтому обследование нижней полой вены ре­комендуют начинать с области правого предсердия и затем постепенно спускать­ся вниз к инфраренальному ее отделу и месту впадения в нижнюю полую вену подвздошных вен (рис. 271). Следует от­метить, что самое пристальное внимание необходимо придавать не только осмо­тру ствола нижней полой вены, но также вен, впадающих в нее. В первую очередь к ним относятся почечные вены. Обычно тромботическое поражение почечных вен обусловлено объемным образованием почки. Не следует забывать, что причиной тромбоза нижней полой вены могут быть яичниковые вены или яичковые вены. Те­оретически считается, что эти вены ввиду небольшого их диаметра не могут привести к тромбоэмболии легочной артерии, тем более что распространен­ность тромба до левой почечной вены и нижней полой вены по левой яични­ковой или яичковой вене в силу извитости последней выглядит казуистически. Однако необходимо всегда стремиться к осмотру этих вен, по крайней мере их устьев. При наличии тромботической окклюзии эти вены немного увеличива­ются в размерах просвет становится неоднородным и они неплохо лоцируются в своих анатомических областях.

При ультразвуковом триплексном сканировании венозные тромбозы под­разделяют по отношению к просвету сосуда на пристеночные, окклюзирующие и флотирующие тромбы [15].

Ультразвуковыми признаками пристеночного тромбоза считают визуали­зацию тромба с наличием свободного кровотока в этой области измененного просвета вены, отсутствие полного спадения стенок при компрессии вены дат­чиком, наличие дефекта заполнения при ЦДК, наличие спонтанного кровотока при спектральной допплерографии (рис. 272).

Окклюзирующим считают тромбоз, признаками которого является отсут­ствие спадения стенок при компрессии вены датчиком, а также визуализация в просвете вены включений различной эхогенности, отсутствие кровотока и про­крашивания вены в режимах спектральной допплерографии и ЦДК (рис. 273).

Рис. 271. Продольная эхограмма нижней полой вены в режиме ЦДК (1), неокклюзирующий тромбоз.

Рис. 272. Продольная эхограмма подколенной об­ласти в режиме ЦДК. Просвет подколенной вены (маркеры) почти на 2/3 тромбирован, огибающий кровоток (1).

Рис. 273. Продольная эхограмма общей бедренной вены в режиме ЦДК. Отсутствует кровоток и прокра­шивание вены - окклюзирующий тромбоз.

Рис. 274. Эхограмма продольного сканирования вены в В-режиме. Флотирующий (красный «све­жий») тромб в общей бедренной вене (конец по­казан стрелкой).

Рис. 275. Эхограмма продольного сканирования вены в В-режиме. Флотирующий (смешанный) тромб в общей бедренной вене (показан стрелками).

Рис. 276. Эхограмма продольного сканирования вены в В-режиме. Флотирующий (белый) тромб в общей бедренной вене (показан стрелками).

Ультразвуковыми критериями флотирующих тромбов считают визуализацию тромба, как эхогенной структуры, расположенной в просвете вены с на­личием свободного пространства, колебательные движения верхушки тромба, отсутствие соприкосновения стенок вены при компрессии датчиком, наличие свободного пространства при выполнении дыхательных проб, огибающий тип кровотока при цветовом кодировании потока, наличие спонтанного кровотока при спектральной допплерографии.

Постоянный интерес вызывают возможности ультразвуковых технологий в диагностике давности тромботических масс. Выявление признаков флоти­рующих тромбов во всех стадиях организации тромбоза позволяет повысить эффективность диагностики. Особенно ценным является наиболее ранняя диагностика свежего тромбоза, что позволяет предпринять меры ранней про­филактики тромбоэмболии легочной артерии.

После сопоставления ультразвуковых данных флотирующих тромбов с ре­зультатами морфологических исследований мы пришли к следующим выводам.

Ультразвуковыми признаками красного тромба являются - гипоэхогенный нечеткий контур, анэхогенность тромба в области верхушки и гипоэхогенность дистального отдела с отдельными эхогенными включениями, (рис. 274) Призна­ками смешанного тромба является неоднородная структура тромба с гиперэхогенным четким контуром. В структуре тромба в дистальных отделах преоблада­ют гетероэхогенные включения, в проксимальных отделах - преимущественно гипоэхогенные включения (рис. 275). Признаками белого тромба - флотирую­щий тромб с четкими контурами, смешанной структуры с преобладанием гиперэхогенных включений, и при ЦДК регистрируют фрагментарные потоки через тромботические массы (рис. 276).




4. Ультразвуковая диагностика хронической венозной недостаточности и варикозной болезни

Наиболее распространенной формой хронической венозной недостаточ­ности является варикозная болезнь. Причиной возникновения болезни явля­ется несостоятельность клапанного аппарата поверхностных и глубоких вен нижних конечностей с возникновением патологического венозного рефлюкса [16]. Обязательным признаком варикозной болезни являются специфические изменения подкожных вен нижних конечностей: расширение, выбухание через кожу и извитость, видимые в вертикальном положении и исчезающие в гори­зонтальном. Другими клиническими симптомами могут быть отек, увеличение объёма, цианоз кожи дистальных отделов ноги, трофические расстройства кожи преимущественно нижней трети медиальной поверхности голени.

Между тем следует подчеркнуть, что все перечисленные признаки присущи и другой хронической патологии венозной системы нижних конечностей - пост-тромботической болезни. Различия касаются локализации варикозных вен и сро­ков появления клинических признаков. Практически у всех больных варикозной болезнью сначала появляются изменения подкожных вен и только через три и более лет другие симптомы болезни. Как показывает опыт, в случае развитой клинической картины постановка диагноза варикозной болезни несложна. Бо­лее трудная задача заключается в диагностике начальных форм заболевания и атипичных проявлений ее. В такой ситуации необходимы специальные мето­ды исследования, они показаны и в тех случаях, когда хирургу трудно ответить на вопросы, касающиеся патогенетических факторов, среди которых наиболее важны: клапанная недостаточность глубоких вен; ретроградный кровоток по стволам большой и малой подкожных вен; вено-венозный сброс через перфорантные вены голени.

Обследование проводят в положении пациента лежа, а также стоя, без усиленной опоры на одну или другую нижнюю конечность. Всем пациентам проводят оценку состояния кровотока в большой и малой подкожных венах, перфорантных венах, а также глубоких венах нижних конечностей. Для этого применяют В-режим, режимы цветового и энергетического картирования, спек­тральную допплерографию, используя датчики с частотой 5-13 МГц.

При варикозной болезни стенка вены не утолщена и на всем протяжении одинакова. Вену легко сдавить датчиком, меняется внутренний диаметр при натуживании исследуемого. Как правило, визуализируются варикозно расши­ренные подкожные вены (рис. 277).

Внутри вены отсутствуют какие-либо образования, кроме клапанов. По­следние представлены, как правило, двумя полукруглыми тенями, изменяю­щими положение в просвете вены в зависимости от дыхательных движений. На высоте пробы Вальсальвы створки клапана при эктазии вены не смыкают­ся и даже пролабируют (рис. 278).

Уточнение локализации клапана ускоряет его поиск во время хирургиче­ских вмешательств. Кроме того, хирургу необходимо дать сведения не только о наличии рефлюкса. но и его характере и протяженности

Дальнейшее описание поверхностных вен нижних конечностей приводим на примере большой подкожной вены, так как изменения кровотока, выявленные в ней, полностью совпадают с данными кровотока полученными при исследова­нии малой подкожной вены

В норме кровоток в стволе большой подкожной вены с использованием цве­тового и энергетического картирования легко лоцируют на всем протяжении вены от остиального клапана до медиальной лодыжки.

С применением этих режимов визу­ализации кровотока в просвете вены не представляет никаких проблем выявить любой рефлюкс через остиальный кла­пан, рефлюксы на протяжении всего ство­ла большой подкожной вены, рефлюксы из притоков и перфорантных вен.

Использование режима B-flow суще­ственным образом изменило эхографическую картину известных нам ранее вари­антов потоков крови в системе большой и малой подкожных вен. Оказалось, что в норме большая подкожная вена синхронно работает со своими притоками только в 68% случаях. У этих пациентов кровоток одновременно движется как в стволе большой подкожной вены, так и поступает в него из ее притоков.

Рис. 277 Эхограмма продольного сканирования

вены в В-режиме. Варикозное расширение ствола большой подкожнои вены.

Рис. 278. Цветовая допплеровская эхограмма в триплексном режиме (продольное сканирование). Ретроградный кровоток в проекции остиального кла­пана при выполнении пробы Вальсальвы.

В 32% наблюдений поток крови движется по стволу большой подкожной вены, но из притоков в нее не поступает. В этой ситуации кровоток в притоках большой подкожной вены отсутствует. Просвет их просто пуст. Кровоток опре­деляют только в стволе большой подкожной вены. После того как весь объем кровотока из ствола большой подкожной вены поступает в общую бедренную вену, ствол большой подкожной вены становится совершенно пуст. Видны только стенки сосуда и его анэхогенный просвет. После того как ствол большой подкожной вены освободился от кровотока, в пустой ствол вены синхронно, из всех видимых притоков поступает кровь, которая постепенно заполняет про­свет ствола большой подкожной вены от медиальнои лодыжки до остиального клапана. В это же время большая подкожная вена начинает заполняться и из вен стопы. Причем в первую очередь заполняется часть большой подкожной вены, расположенная на голени, а затем более проксимальные отделы ствола большой подкожной вены.

Если в бедренной части большой подкожной вены имеется в наличии ее приток или притоки, то кровь может заполнить только определенный участок ствола большой подкожной вены непосредственно в том месте, где имеется впадение притока или притоков в основной ствол вены. Проксимальнее и дистальнее впадения притока или притоков ствол большой подкожной вены не заполняется потоком. Работает этот приток или притоки, расположенные в об­ласти бедра, синхронно с притоками большой подкожной вены в области голе­ни, но не со стволом вены. Постепенно кровоток из ствола большой подкожной вены в области голени доходит до части ствола большой подкожной вены, ко­торый заполнен кровотоком из притока в области бедра, затем дальше рас­пространяется до остиального клапана, и весь его объем одномоментно по­ступает в общую бедренную вену. В момент, когда весь объем крови начинает поступать в общую бедренную вену, притоки полностью опорожняются, и уже их просвет становится анэхогенным. Дальше все происходит снова.

Притоки одновременно заполняются кровью (первая фаза), из них она по­ступает в ствол большой подкожной вены (вторая фаза), ствол полностью за­полнен (третья фаза), и весь объем крови из ствола большой подкожной вены одновременно поступает в общую бедренную вену (четвертая фаза).

Роль притоков большой подкожной вены в развитии варикозной болезни весьма значительна. Характер кровотока в стволе большой подкожной вены за­висит от угла впадения притока в ствол большой подкожной вены. Чем меньше угол (по отношению к антеградному направлению кровотока в стволе большой подкожной вены), образующийся при впадении притока в ствол большой под­кожной вены, тем направление двух кровотоков более совпадает друг с другом и не возникает турбулентных потоков в месте слияния притока и ствола вены. Это было отмечено в тех случаях, когда угол впадения притока в ствол вены не превышает 70°. Если угол между впадающим притоком и стволом большой подкожной вены достаточно велик и превышает 70°, то в стволе большой под­кожной вены появляется турбулентный кровоток, который не может пробиться вверх в проксимальном направлении. Кровоток в стволе большой подкожной вены раздваивается, а перед раздвоенной его частью отчетливо определяется турбулентный кровоток.

Развитие варикозной болезни можно прогнозировать в доклинической ста­дии заболевания. Основным фактором здесь является не первичная клапан­ная недостаточность, а направление кровотока в притоках систем большой и малой подкожных вен при слиянии с магистральным кровотоком в стволах большой и малой подкожных вен.

Роль перфорантных вен в возникновении горизонтального рефлюкса пол­ностью доказана. Ультразвуковые исследования позволяют визуализировать перфорантные вены диаметром 1,5-2,3 мм. При таких размерах перфорантную вену легко выявить, дополняя В-режим исследованием в режиме ЦДК или ЭДК (рис. 279).

Целесообразно у пациентов с варикозной болезнью ультразвуковое ис­следование перфорантных вен нижних конечностей выполнять вместе с со­судистым хирургом. Обычно это делают накануне дня операции. Присутствие сосудистого хирурга в кабинете ультразвуковой диагностики преследует важ­ную цель - совместный поиск и маски­ровку несостоятельности перфорантных вен. Кроме выявления перфорантных вен, сосудистому хирургу дают полную информацию о состоянии всей системы поверхностных и глубоких вен нижних ко­нечностей с локализацией вено-венозных сбросов и проходимости вен во всех от­делах нижних конечностей, подвздошных и нижней полой вены.

Несостоятельность перфорантов диа­метром 1,5-2 мм и более нетрудно выя­вить с применением цветового картирова­ния, дополненного спектральной допплерографией Что же касается перфоран­тов диаметром 1 мм и меньше, здесь для этих ультразвуковых методов в плане обнаружения несостоятельности перфорантных вен возникают определенные трудности. В перфорантной вене диаметром 0,5 мм уже непросто выявить на­правление кровотока и. главное установить несостоятельность венозного со­суда данного диаметра. В перфорантной вене диаметром 0,2-0,4 мм это сде­лать еще сложнее. Используя режим B-flow в перфорантной вене совершенно отчетливо видно, как или каким образом кровоток движется по сосуду.

Необходимо помнить, что важную роль в возникновении несостоятельности перфорантных вен играет угол слияния направлений кровотока из перфорант­ной вены и кровотока в глубокой вене нижней конечности. Чаще всего несо­стоятельные перфоранты лоцируют в тех случаях, когда угол между слияни­ем антеградных направлений кровотоков из перфорантной вены и в глубокой вене был больше 70о Вероятно, угол соединения кровотоков из перфорантной и глубокой вен больше 70о является одним из определяющих факторов в последующим развитии несостоятельности перфорантной вены.

Совпадение направлений кровотоков не приводит к образованию турбу­лентных частей кровотока в глубокой вене в месте впадения в нее перфо­рантной вены Тем самым в данных случаях такой перфорант, при отсутствии других предрасполагающих факторов, не теряет свою состоятельность.

Рис 279. Цветовая допплеровская эхограмма голе­ни в режиме ЦДК. Перфорантная вена голени.

Поверхностные вены могут заполнять кровоток несихронно с глубоки­ми венами Первыми заполняются стволы поверхностных вен. Наступает кратковременный момент, когда давление в поверхностных венах превы­шает давление в глубоких венах нижних конечностей. За счет повышения давления в поверхностных венах заполняются перфорантные вены. В это время глубокие вены имеют пустые стволы, без признаков их кровенапол­нения (фаза диастолы «мышечно-венозной помпы») Кровоток из перфо­рантных вен поступает в пустые глубокие вены. Одновременно с началом опорожнения перфорантных вен стволы глубоких вен начинают заполнять­ся и из других источников. Дальше происходит следующее: глубокие вены полностью заполняются потоком крови и после этого мгновенно весь объем кровотока из глубоких вен нижних конечностей поступает в проксимальном направлении

Посттромбофлебитическая болезнь развивается как результат перенесенно­го острого тромбоза глубоких вен. Исход тромботического процесса зависит от сте­пени выраженности ретракции кровяного сгустка и спонтанного лизиса тромба. В одних случаях наступает полная реканализация, в других - полная облитерация, в третьих - проходимость сосуда восста­навливается частично. Наиболее часто после тромбоза магистральных вен про­исходит частичная реканализация про­света сосуда с флебосклерозом и кла­панной недостаточностью. В результате этого в конечности развиваются грубые нарушения гемодинамики: венозная гипертония, патологический сброс крови в подкожные вены и варикозное рас­ширение их, выраженное изменение в системе микроциркуляции [17]. Исходя из этих предпосылок, ультразвуковое обследование пациента должно дать от­вет на следующие вопросы: 1) проходимы ли глубокие вены? 2) на каком про­тяжении поврежден клапанный аппарат глубоких вен? 3) в каком состоянии находятся клапаны поверхностных вен? 4) где локализуются недостаточные коммуникантные вены?

Посттромботическое поражение магистральных вен имеет ряд принципи­альных ультразвуковых особенностей. Органическая авальвуляция поражен­ного венозного сегмента не позволяет визуализировать в нем функциониру­ющие створки клапанного аппарата. Последние полностью разрушены или адгезированы к стенкам вены. Асептическое воспаление приводит к перивазальной реакции, вследствие которой стенка сосуда утолщается в несколько раз по сравнению с интактной. Ультразвуковое исследование выявляет не­однородность просвета вены за счет наличия тромботических масс разной степени организации. Пораженный венозный сегмент становится ригидным и перестает реагировать на компрессию.

Исследование в режимах ЦДК и ЭДК позволяет выявить несколько типов реканализации венозного сегмента (рис. 280). Наиболее часто встречается кабельный тип, характеризующийся тем, что в просвете вены определяют несколько каналов самостоятельного кровотока. Реже реканализация про­текает по одноканальному типу. При этом обычно по передней и задней стенке появляется канал с кровотоком, занимающий от одной трети до по­ловины просвета сосуда. Остальная часть просвета заполнена организо­ванными тромботическими массами. Показательно, что в зоне окклюзированной вены визуализируют большое количество компенсаторных коллатералей.

Рис. 280. Цветовая допплеровская эхограмма бедра в режиме ЦДК. Тромбоз глубокой бедренной вены, стадия выраженной реканализации.

В заключение необходимо подчеркнуть, что применение современных уль­тразвуковых технологий в диагностике заболеваний вен нижних конечностей значительно расширяет сегодняшние представления врачей о патофизиологии и гемодинамике по венам ног, способствует переходу к адекватному выбору хирургического лечения и физиологически обоснованных способов коррекции венозной недостаточности нижних конечностей.

Необходимо отметить, что ультразвуковая оценка венозной и артериальной системы нижних конечностей может показаться незавершённой, если бы без внимания остались вопросы функционального изучения допплеровским уль­тразвуком артериальной недостаточности нижних конечностей и прямо свя­занной с ней протезно-реабилитационной помощи что и будет освещено в по­следней главе.

ГЛАВА 18



ОЦЕНКА АРТЕРИАЛЬНОЙ НЕДОСТАТОЧНОСТИ НИЖНИХ КОНЕЧНОСТЕЙ В ТРЕДМИЛ-ТЕСТЕ С ИСПОЛЬЗОВАНИЕМ УЛЬТРАЗВУКОВОЙ ДОППЛЕРОГРАФИИ

Ультразвуковая допплерография, цветовое дуплексное сканирование на­правлены на решение задач диагностики и оценки выраженности нарушений проходимости артерий. В то же время конечным результатом окклюзирующего поражения артерий нижних конечностей является артериальная недостаточ­ность (АН), которая ограничивает ходьбу из-за ишемии работающих мышц ног. Это собственно и беспокоит больного.

Известно, что одинаковая выраженность нарушения проходимости артерий может приводить к индивидуально различному ограничению ходьбы. Поэтому истинную «тяжесть» заболевания нельзя оценить без определения степени АН. Целью любого вида лечения больных с поражением артерий нижних ко­нечностей является не только нормализация гемодинамических параметров (чаще измеряемых в состоянии покоя), но и устранение или уменьшение веро­ятности появления ишемии тканей. Например, нормально функционирующий шунт в состоянии покоя не гарантирует отсутствие ишемии при нагрузках. Сле­довательно, для полноценного определения эффекта любого вида лечения перемежающей хромоты (и особенно консервативных), помимо традиционных ультразвуковых и ангиографических методов, необходимы методы оценки сте­пени тяжести АН.

Под АН понимают синдром, связанный с окклюзирующим поражением ар­терий и проявляющийся периодически или постоянно ишемией тканей, то есть несоответствием между артериальным притоком и метаболической потреб­ностью тканей в кровоснабжении. В связи с этим для оценки степени тяжести АН нижних конечностей необходимо нагрузочное воздействие на метаболиче­ские потребности мышц (энерготраты). При этом величина нагрузки в момент появления ишемии (критическая нагрузка) может являться количественной мерой оценки степени тяжести АН: чем меньше нагрузка, при которой возни­кает ишемия, тем тяжелее степень артериальной недостаточности. Такой под­ход обусловливает необходимость использования нагрузочного теста с серией возрастающих нагрузок.

Однако наиболее распространенные в настоящее время тесты на бегущей дорожке (тредмил-тесты) включают всего один уровень нагрузки (одноступен­чатые тесты), например ходьбу со скоростью 3 км/час [1,2]. При этом в одних тестах определяют безболевую и максимальную дистанции ходьбы (по жало­бам больного) [1], в других - оценивают степень падения лодыжечно-плечевого индекса после достижения перемежающей хромоты [2]. Существуют вари­анты тредмил-теста, объединяющие эти подходы [3].

Недостаток первых тестов заключается в субъективности определения мо­мента возникновения ишемии по болевому синдрому, на который оказывают влияние различная болевая чувствительность, волевые качества больного и т. д. Снижение лодыжечно-плечевого индекса - это уже следствие возникшей ишемии, а не характеристика момента ее возникновения, определение кото­рого является обязательным для выявления критического уровня нагрузки. Одноступенчатость тестов не позволяет использовать величину нагрузки в ка­честве меры оценки тяжести АН, так как она в течение теста не меняется. Все это делает указанные тредмил-тесты только диагностическими, степень АН по ним можно оценить очень приблизительно.

В связи с этим нами был разработан многоступенчатый тредмил-тест с се­рией возрастающих нагрузок и объективными допплерографическими крите­риями ишемии тканей [4-8].

Для реализации такого тредмил-теста необходима следующая аппарату­ра: 1) бегущая дорожка (тредмил), позволяющая плавно увеличивать скорость и менять угол наклона, 2) ультразвуковой допплеровский прибор, позволяю­щий длительно записывать допплерограмму, то есть мониторировать скорость кровотока. Наилучшие возможности для этого имеют приборы НФП «БИОСС» (Россия), которые позволяют одновременно регистрировать кровоток в двух конечностях (двухканальные).

Помимо указанной аппаратуры необходимо иметь электрокардиограф, так как согласно рекомендациям ВОЗ [9] нагрузочные тесты следует проводить под контролем ЭКГ, и обычный тонометр для контроля артериального давле­ния в течение нагрузочного воздействия.




1. Методика тредмил-теста

Нагрузка на бегущей дорожке дозируется двумя способами: повышением скорости ходьбы и увеличением угла наклона тредмила (имитация ходьбы «в гору»), В связи с этим каждая нагрузочная ступень характеризуется либо только скоростью ходьбы, либо одновременно скоростью и углом наклона тредмила.

Длительность каждой ступени равна 3 минутам. Это время, необходимое для достижения нового установившегося состояния параметров кровообраще­ния при нагрузочном режиме.

Дозировка нагрузки в тредмил-тесте следующая.

На первых пяти ступенях скорость ходьбы составляет 1, 2, 3,4 и 5 км/час со­ответственно. Начиная с шестой ступени скорость движения ленты фиксируют на величине 5,4 км/час и уровень нагрузки повышают увеличением угла накло­на тредмила на 2% (имитация «горы») на каждой последующей ступени.

После каждой ступени тредмил-теста следует период отдыха, длительность которого обусловлена временем восстановления регистрируемых показателей кровотока (от 2 до 10 мин.).

Полная методика тредмил-теста состоит из 12-14 нагрузочных ступеней, охватывающих диапазон от малых до максимальных нагрузок здорового че­ловека. Однако больной с окклюзирующим поражением артерий нижних ко­нечностей чаще всего может выполнить не более 4-5 ступеней и нагрузочная часть теста занимает 15-35 мин.

Величину нагрузки, при которой возникает ишемия тканей (критическая на­грузка), оценивают как по величине внешнего воздействия (количеству выпол­ненных ступеней тредмил-теста, скорости ходьбы, пройденному расстоянию), так и по метаболическому уровню этой нагрузки (мышечным энерготратам), определяемому по величине потребления кислорода. Оценка по количеству ме­тров, пройденных в тредмил-тесте, введена из-за ангиологической традиции, когда степень ишемии конечностей оценивают по расстоянию, пройденному больным до возникновения перемежающей хромоты. В нашем тредмил-тесте это расстояние измеряем до возникновения объективных инструментальных признаков ишемии. Расстояние, проходимое больным на первой ступени, со­ставляет 50 м, на второй - 100 м, на третьей - 150 м и на четвертой - 200 м. Расстояния суммируют в зависимости от количества выполненных ступеней. Например, если больной до появления признаков ишемии конечностей выпол­нил 2 ступени тредмил-теста, то расстояние будет равно 150 м, если 3 ступени, то 300 м и т. д. Для больных, которые смогли выполнить первые шесть ступе­ней тредмил-теста без ишемии нижних конечностей, пройденное расстояние как критерий оценки нагрузки лишается смысла. У таких больных нагрузку необхо­димо оценивать другими перечисленными выше параметрами: количеством вы­полненных ступеней тредмил-теста или метаболической стоимостью нагрузки.

Метаболический уровень нагрузки оценивают по величине потребления кислорода (П02) в течение тредмил-теста [9, 10]. При этом ПО2 измеряют за минуту, нормируют этот показатель по весу, но чаще всего используют наибо­лее унифицированный показатель - метаболическую единицу [9, 10]. Одна метаболическая единица (МЕТ) равна 3,5 мл ПО2 на 1 кг веса в 1 минуту.

Для измерения ПО2 необходим газоанализатор. Однако оценивать нагрузку в МЕТ можно и без этого прибора. В настоящее время проведено много сопо­ставлений уровня нагрузки в тредмил-тесте с ПО2. Согласно нашим результа­там [7, 8] метаболическая стоимость каждой ступени тредмил-теста, опреде­ленной по ПО2 для мужчин 37-63 лет и весом от 59 до 95 кг, представлена в таблице 66.

Таблица 66. Метаболическая стоимость нагрузки в тредмил-тесте.

Номер нагрузочной

Скорость ходьбы

Угол наклона

Метаболический

ступени

(км/час.)

тредмила (%)

уровень (МЕТ)*

1

1.0

0

1,9-2,2

2

2.0

0

2,4-2,6

3

3.0

0

2,9-3,2

4

4.0

0

3,4-3,6

5

5.0

0

3,8-4.4

6

5.4

2

4,2-5,2

7

5.4

4

5,0-6,2

8

5.4

6

6,8-7,3

9

5.4

8

7,6-8,3

10

5.4

10

7,5-9,4

11

5.4

12

8,3-10,5

12

5.4

14

9,1-11,5

* интервал значений МЕТ на каждой ступени обусловлен различиями в возрасте и в массе тела боль­ных.

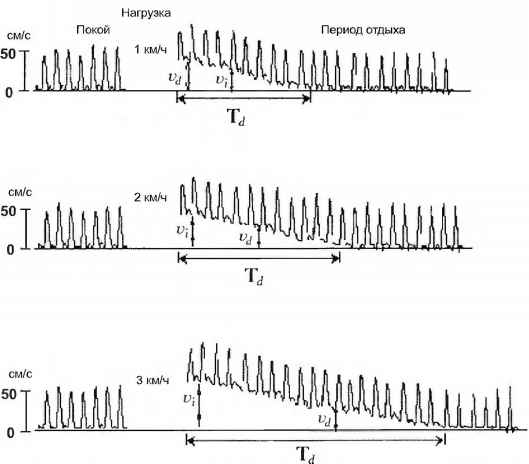

Рис. 281. Допплерограммы кровотока по общей бедренной артерии после первых 3-х ступеней тредмил теста

По вертикальной оси - скорость в см/с, по горизонтальной - время в сек. Vd - скорость непрерывного диастолического кровотока, Тd - время существования непрерывного диастолического кровотока (возрастает с увеличением скорости ходьбы).

Критерии ишемии. Как уже было сказано ранее степень тяжести АН опре­деляется по уровню нагрузки в момент возникновения ишемии тканей. Для этого необходимы объективные критерии ишемии конечности.

Возникновение ишемии тканей нижних конечностей при возрастаю­щей физической нагрузке сопровождается образованием избыточного количества молочной кислоты - ишемическим лактат-ацидозом [10]. В связи с этим наиболее точно момент возникновения ишемии может быть определен по кривой динамики концентрации лактага крови в течение тредмил-теста. Однако выявление этого момента возможно по допплерограмме артериального кровотока нижней конечности [4-8] Для этого после каждой ступени тредмил-теста необходимо измерять кровоток в любой магистральной артерии бедренно-подколенного сегмента конеч­ности с помощью ультразвукового допплеровского прибора. Наиболее удобно измерять кровоток в общей бе­дренной артерии.

Перед проведением теста ультразву­ковой датчик (4 МГц) устанавливают в проекции выбранной артерии (больной при этом стоит на бегущей дорожке). Ре­гистрируют первую допплерограмму и определяют наилучшую точку локации кровотока. Далее проводят серию нагру­зок по представленной выше методике тредмил-теста и после каждой ступени сразу после прекращения ходьбы реги­стрируют кровоток (рис. 281).

Постнагрузочный кровоток, в отличие от кровотока в покое, характеризуется появлением диастолического компонен­та скорости (Vd). Этот непрерывный диастолический кровоток после прекращения ходьбы постепенно уменьшается до пол­ного исчезновения или до вновь устано­вившегося состояния.

Для определения момента возникно­вения ишемии тканей конечности необ­ходимо измерить время существования непрерывного диастолического кровотока (Td) после каждой ступени тредмил-теста.

В результате измерений каждой сту­пени теста соответствует одно значение времени существования диастолического кровотока. Далее необходимо построить график, откладывая по вертикальной оси эти значения (в секундах), а по горизон­тальной - величину нагрузки на каждой ступени (например, в количестве вы­полненных ступеней или метаболических единицах - МЕТ) Окончательным результатом является типичная зависимость Td от роста нагрузки в тредмил-тесте показанная на рис. 282. Сначала Td увеличивается медленно, а затем, с определенной ступени, начинает бурно нарастать. Перелом динамики Td в сторону резкого увеличения совпадает с возникновением ишемического лактатацидоза, то есть резкого увеличения концентрации молочной кислоты в результате возникновения ишемии. Кривая лактата крови у этого же больного показана на рис. 283, где можно наблюдать, что перелом динамики этого пока­зателя также наступил после третьей ступени тредмил-теста. Следовательно, критическая нагрузка у данного пациента равна трём ступеням тредмил-теста (расстояние 300 м) или приблизительно трем метаболическим единицам.

Рис. 282. График динамики времени существова­ния непрерывного диастолического кровотока (Td) в тредмил-тесте у больного с окклюзией наружной подвздошной артерии.

По вертикальной оси - время существования не­прерывного диастолического кровотока (Td) в сек, по горизонтальной оси - ступени тредмил-теста. Стрелкой указан момент возникновения ишемии.

Рис. 283. График динамики концентрации лактата крови в тредмил-тесте у больного с окклюзией на­ружной подвздошной артерии. По вертикальной оси - концентрация лактата в ммоль/л, по горизонтальной оси - ступени тредмил-теста. Стрелкой указан момент возникновения ишемии.

Таким образом, момент возникновения ишемии тканей нижней конечности в многоступенчатом тредмил-тесте определяют по перелому динамики Td в сторону резкого увеличения. Количественным признаком перелома кривой является увеличение значения Td на последующей ступени по сравнению с предыдущей ступенью не менее чем на 60 секунд. Например, на рис. 281 показано, что на первых трех ступенях теста это время соответствует 87, 97 и 120 секундам, а на четвертой, пятой - 216 и 320 секундам соответственно. Следовательно, опре­деляемое визуально на графике изменение динамики Td можно расценивать как перелом, поскольку на четвертой ступени Td увеличилось по сравнению с предыдущей на 96 секунд (то есть больше, чем на 60 секунд).

Интерпретация результатов. Для клинического применения метода необ­ходима классификация степени тяжести АН по его результатам. С этой целью удобно использовать международно признанную метаболическую классифи­кацию, применяемую для оценки функционального состояния кардиологиче­ских больных [9].

Известные четыре функциональных класса этой классификации нами были модифицированы, и третий класс разделен на два подкласса - III а и III б [5, 8]. Класс тяжести конкретного больного устанавливается по метаболическому уровню критической нагрузки (энерготратам), при которой развилась ишемия тканей. Например, если перелом динамики времени существования диастолического кровотока появляется при нагрузке в 4 МЕТ (5-я ступень тредмил- теста) то тяжесть АН соответствует III а функциональному классу. Полностью модифицированная классификация представлена в табл. 67.

Таблица 67. Метаболическая классификация для оценки тяжести артериальной недостаточности нижних конечностей.

Функциональный класс тяжести АН

Критическая ступень

МЕТ

I (латентная)

9 и более

>7,0

II (легкая)

7-8

5 0-6 9

III а (средняя)

4-6

3,3-4,9

III б (тяжелая)

2-3

2 ,1-3 2

IV (крайне тяжелая)

1

<2,0

Метаболическая стоимость I функционального класса соответствует боль­шим физическим нагрузкам Ишемия конечности в тредмил-тесте возникает не ранее чем на 9-й ступени тредмил-теста, а в обычной жизни проявляется при беге трусцой со скоростью более 8 км/ч, или при езде на велосипеде (19 км/ч) Естественно, что подобные больные редко обращаются к врачу, а мышечный дискомфорт при больших нагрузках связывают с усталостью. Результаты уль­тразвуковой допплерографии артерий нижних конечностей у больных, относя­щихся к этому классу полностью соответствуют норме, но на рентгеноконтрастных ангиограммах или при дуплексном сканировании выявляют стенозы не бо­лее 50% просвета магистральной артерии. В связи с этим, I функциональный класс интерпретируют как латентную артериальную недостаточность.

При возникновении ишемии конечности на 7 и 8 ступенях больного относят ко II функциональному классу Ишемия конечности у таких пациентов прояв­ляется при меньших физических нагрузках: при быстрой ходьбе в гору или при катании на коньках. Это соответствует легкой степени артериальной не­достаточности. Критическая нагрузка 4-6 ступеней соответствует III а классу. При этом метаболическая стоимость бытовой критической нагрузки еще ниже и соответствует ходьбе по ровной местности со скоростью не более чем 4 км/ч, медленной езде на велосипеде или игре в волейбол без элементов соревнова­ния. Это средняя степень тяжести артериальной недостаточности.

Если больной принадлежит к III б классу (2 или 3 ступень теста), артери­альная недостаточность является тяжелой, клинически проявляясь ишемией при медленной ходьбе или при стоячей работе. При крайне тяжелой степени артериальной недостаточности (IV класс) ишемия возникает при энерготра­тах, соответствующих физическому покою или ходьбе со скоростью не более 1,0-1,5 км/час.

Может возникнуть вопрос: как соотносится представленная классификация с известными клиническими классификациями степени ишемии нижних конечно­стей по R. Fontaine [11] или А.В. Покровскому [12]? Не следует искать точных со­впадений объективно определенных классов тяжести АН по результатам тред­мил-теста и клинически определенных по жалобам больного степеней выражен­ности ишемии. Однако проведенные исследования показали, что в I и II функ­циональных классах АН более чем у 76% больных клинически диагностировали 1-ю степень ишемии конечностей. При III а классе - у 80% больных выявлена ишемия 2 а и у 20% - 2 б степеней. При III б классе - у 86% больных обнаружи­вали клиническую картину ишемии 2 б степени. При IV функциональном классе - у более чем половины больных диагностировали 3, а у остальных - 2 б степени ишемии конечности. Очевидно, что существует определенная корреляция между клиническими проявлениями и предлагаемой классификацией. Однако, если про­водить тредмил-тест по описанной методике, то целесообразнее использовать предлагаемую классификацию. Преимущество заключается в том, что метабо­лическая классификация позволяет использовать в ангиологии разработанные рекомендации по реабилитации и безопасной бытовой активности для больных с кардиологической патологией [9]. Другим преимуществом является и то, что при сочетании окклюзирующих поражений периферических артерий с заболеваниями сердца тяжесть каждой из патологий может быть выражена функциональными классами единой классификации.

2. Клиническое применение

Метод успешно применяют в клинической практике для решения задач со­судистой хирургии [7, 8], консервативного печения АН [7, 8, 13], а также задач протезирования нижних конечностей после ампутаций [7, 8, 14-16].

В сосудистой хирургии шунтирующие операции являются одним из ра­дикальных способов лечения артериальной недостаточности нижних конечно­стей. При этом если артерии окклюзированы в одном сегменте конечности, то достигается полная нормализация гемодинамики.

Результаты оценки тяжести АН нижних конечностей в тредмил-тесте до и после аорто-бедренного шунтирования при окклюзии артерий только в под­вздошном сегменте (у 36 больных) представлены в таблице 68.

До операции тяжесть АН нижней конечности у большинства больных соот­ветствовала III б и IV функциональным классам. После операции АН нижних конечностей не выявили только у половины больных, у которых ишемического лактат-ацидоза не наблюдалось при достижении больших нагрузок, свой­ственных совершенно здоровым людям. У другой половины больных (55%) диагностирована АН, соответствующая либо 1-11 (18%) или даже III а (27%) функциональному классу.

Таблица 68. Распределение больных (в %, М ± m) по степени тяжести АН, определенной в тредмил-тесте до и после аорто-бедренного шунтирования.

Степень тяжести АН

До операции

После операции

Нет АН

0±0

55 ±10*

АН (по функциональным классам)

I-II

0±0

18 ± 8

III а

19 ± 8

27±9

III б

59 ±9

0±0*

IV

19 ± 8

0±0

Достоверные различия (р<0,05) отмечены звездочкой (*).

Результаты оценки тяжести АН нижних конечностей в тредмил-тесте при бедренно-подколенном шунтировании при окклюзии только поверхностной бе­дренной артерии (31 чел.) представлены в таблице 69

Таблица 69. Распределение больных (в %, М±m) по степени тяжести АН, определенной в тредмил-тесте до и после бедренно-подколенного шунтирования.

Степень тяжести АН

До операции

После операции

Нет АН

0±0

35 + 11*

АН (по функциональным классам)

I-II

0±0

18 ± 9

III а

0± 0

47 ± 12*

III б

71 ± 10

0±0*

IV

29 ± 10

0±0*

Достоверные различия (р<0,05) отмечены звездочкой (*).

До шунтирования у большинства больных тяжесть артериальной недоста­точности соответствовала Ill б (71%) и IV (29%) функциональным классам. По­сле операции только у трети больных (35%) в тредмил-тесте не обнаружили ишемического лактат-ацидоза. У пятой части пациентов (18%) ишемия прояв­лялась при больших и средних нагрузках (I-II классы), и практически у полови­ны больных (47%) ишемия возникала при малых нагрузках, соответствующих III а функциональному классу.

Таким образом, с помощью тредмил-теста было выявлено, что, несмотря на полное хирургическое восстановление проходимости артериального русла и полную нормализацию гемодинамики в покое у части больных сохраняется ар­териальная недостаточность, которая проявляется при физической нагрузке.

На практически полную нормализацию гемодинамики в покое после опера­ции указывал магистральный тип кровотока на допплерограмме и восстанов­ление лодыжечно-плечевого индекса до 0,96 ± 0,02 после аорто-бедренного и до 0.95 ± 0,03 после бедренно-подколенного шунтирований.

Полученные результаты свидетельствуют о том, что ультразвуковой доп­плерографии в покое недостаточно для оценки результатов хирургической реваскуляризации нижних конечностей. Для оценки эффекта сосудистой хи­рургии в полной мере необходимо обязательно использовать многоступенча­тый тредмил-тест с объективными критериями ишемии тканей. Тредмил-тест позволяет выявить больных с сохраняющейся АН нижних конечностей после шунтирующих операций. Выявление таких больных практически важно для на­значения дополнительной послеоперационной терапии и активной реабили­тации.

Необходимость использования предлагаемого тредмил-теста в оценке ре­зультатов сосудистой хирургии может быть продемонстрирована на клиниче­ском примере исследования больного через 3 месяца после операции на арте­риях. Приводим заключение по результатам этого тредмил-теста.

Б-ной М-в А.И., 64 г., рост 179 см, вес 85 кг. Диагноз: Атеросклероз арте­рий нижних конечностей. Окклюзия левых поверхностной бедренной и подко­ленной артерий. Окклюзия левой задней тибиальной артерии в дистальном отделе. После аутовенозного бедренно-переднетибиального шунтирова­ния, нормальная проходимость шунта (лодыжечно-плечевой индекс 1,0).

В тредмил-тесте мониторировали кровоток по общей бедренной ар­терии обеих конечностей с использованием двухканального прибора НФП «БИОСС».

Ишемический лактатацидоз (перелом динамики Тd) левой нижней конеч­ности возник на 4 ступени (3,6 МЕТ). Дискомфорт в левой икроножной мыш­це появился на следующей ступени теста. В правой нижней конечности признаков ишемии не было. Признаков ишемии миокарда, нарушений сердеч­ного ритма не наблюдали. Максимально достигнутая частота сердечных сокращений: 108 уд/мин, максимальные величины АД: 160/80 мм. рт. ст.

Заключение: Ишемия левой нижней конечности возникает через 500 ме­тров ходьбы. Артериальная недостаточность соответствует III а функ­циональному классу средняя степень тяжести. Артериальная недостаточ­ность может быть обусловлена либо окклюзией задней тибиальной артерии, либо повышенным сопротивлением шунта. Необходимо назначение консерва­тивной терапии и реабилитационных мероприятий (физических тренировок, электростимуляции мышц в ходьбе и т. д.). Повторное обследование через 4-5 недель.

Таким образом, до операции у больного была диагностирована окклюзия левой поверхностной бедренной (в нижней трети) и подколенной артерий, ок­клюзия задней тибиальной артерии в нижней трети голени. В связи с этим было возможным выполнение только бедренно-переднетибиального шунти­рования. После операции самочувствие больного значительно улучшилось. До операции перемежающая хромота возникала через 50-70 м ходьбы, после операции больной мог ходить на большие расстояния и только при интенсив­ной ходьбе в гору или подъеме по лестнице ощущал быструю утомляемость икроножных мышц левой конечности. При ультразвуковой допплерографии шунта и передней тибиальной артерии были получены нормальные доппле­рограммы и нормальный лодыжечно-плечевой индекс. Кровоток по задней тибиальной артерии определить не удалось Таким образом послеопераци­онные клинические данные и результаты допплерографии свидетельствовали о благополучном состоянии периферического кровообращения. В то же время в тредмил-тесте была выявлена артериальная недостаточность, требующая обязательного лечения и реабилитации больного.

Консервативное лечение артериальной недостаточности нижних конеч­ностей применяется при подготовке к операции, послеоперационной реаби­литации или как терапевтическая альтернатива восстановительной хирургии сосудов

Приводим результаты оценки консервативного лечения сосудорасширяю­щими препаратами 40 больных с окклюзирующим поражением артерий ниж­них конечностей, которые в течение 10 дней внутривенно капельно получали либо ксантинол-никотинат (600 мг в сутки), либо папаверин (2.40 мг в сутки).

После лечения увеличение критической нагрузки наблюдали у трети боль­ных (13 человек), у которых тредмил-тест до терапии приводил к ишемии на 1,6 ± 0,2 ступени в среднем (проходимое расстояние -119 + 26 м). После курса лечения этот уровень повысился до 31 ± 0,2 ступеней (332 ± 48 м, р<0,05).

Также у трети больных (14 человек) лечение привело к уменьшению выра­женности ишемии (лактат-ацидоза) периферических тканей, без увеличения критической нагрузки (2.9 ±03 ступени 321 ± 49 м до и после лечения). На уменьшение выраженности лактат-ацидоза указывало достоверное уменьше­ние абсолютных величин Td на последних ступенях тредмил-теста.

Отсутствие какого-либо эффекта фармакологического лечения наблюда­лось также у трети больных (13 человек), где не менялась ни критическая на­грузка (2,0 ± 0 3 ступени) ни выраженность ишемии

Следовательно по результатам тредмил-теста положительный эффект фармакологического лечения наблюдался у 67% больных. В то же время до­стоверных изменений результатов стандартной ультразвуковой допплерогра­фии до и после лечения не наблюдалось ни в одной группе.

Таким образом, для оценки эффекта консервативных методов лечения еще в большей степени необходим предлагаемый тредмил-тест. Это обусловлено тем, что нагрузочный тест отражает в естественной взаимосвязи множество факторов - это и проходимость магистрального русла, состояние коллатералей, реологию крови, потребность тканей в кислороде и т. д. Консервативные методы лечения в отличие от хирургии, направлены не на восстановление проходимости артериального русла, а на другие перечисленные факторы.

Протезирование нижних конечностей. Необходимость применения тред­мил-теста в этой области связана с тем, что количество ампутаций в резуль­тате критической ишемии нижних конечностей остается высоким. При этом значительная часть больных не пользуется протезами, а у тех, кто их исполь­зует нередко развивается ишемия культи, способствующая болезням культи и создающая основу для развития патологии других органов и систем. Огра­ничения использования протеза для ходьбы могут быть связаны и с ишемией сохранившейся конечности

Тредмил-тест для больных, ходящих на протезе, должен состоять из се­рии нагрузок с минимальным приростом от ступени к ступени. В связи с этим скорость на первой ступени составляет 0,5-1,0 км/ч, увеличиваясь на 0,5 км/ч на каждой из восьми (2-9) последующих ступеней. На десятой ступени ско­рость ходьбы составляет 5,4 км/ч. При необходимости, дальнейшую нагрузку можно наращивать путем увеличения угла подъема тредмила без изменения скорости ходьбы (5,4 км/ч): по описанной выше методике.

Использование такого тредмил-теста показало, при окклюзии подвздошной или общей бедренной артерий ишемия культи бедра возникает при ходьбе со скоростью 0,86 ±0,17 км/ч. Более того, у части больных после ампутации ко­нечности в результате артериальной недостаточности, но с нормальной про­ходимостью артерий усеченной конечности ишемия культи также провоциру­ется ходьбой (1,23 ± 0,18 км/ч). Лишь у 17,5% ишемию культи не наблюдали и тредмил-тест прекращали при ходьбе со скоростью 3,28 ± 0,21 км/ч (р<0,05) в связи с трудностью управления протезом.

Похожая картина свойственна и инвалидам с культей голени: ишемия куль­ти появляется при ходьбе со скоростью 1,64 ± 0,65 км/ч и не возникает при нормальной проходимости артерий (3,86 ± 0,49 км/ч), когда тестирование пре­кращали из-за биомеханических трудностей ходьбы на протезе.

Было выявлено, что реконструктивные сосудистые операции, проводимые до ампутации бедра, не гарантируют хороших результатов ходьбы на протезе в последующем. Если у таких больных нет окклюзий или стенозов оставшихся магистральных артерий, ишемия культи при ходьбе все равно может развить­ся при низкой критической скорости (1-3 км/ч). Ишемия здесь является ре­зультатом прессорного действия протеза на выраженные послеоперационные рубцовые изменения области сосудистого пучка на культе. При этом давление приемной гильзы протеза приводит к нарушению кровообращения, соизмери­мого с окклюзией артерий. Этот неприятный эффект может быть устранен спе­цифическими подходами реконструктивной сосудистой хирургии и щадящими принципами конструкции протеза.

Считается установленным, что ограничение ходьбы на протезе в большей степени зависит от поражения артерий сохранившейся конечности и это мо­жет являться даже противопоказанием к протезированию. Однако результаты тредмил-теста показали, что ишемия сохранившейся конечности провоциру­ется ходьбой со скоростью 1,49 ± 0,28 км/ч у тех больных, у которых ишемия культи развивается на одну-две ступени раньше (0,86 км/ч, р<0,05).

Следовательно, традиционный взгляд на поражение сосудов сохранившей­ся конечности, как фактор, наиболее ограничивающий ходьбу инвалида, не­правомерен - прежде всего в лечении артериальной недостаточности нужда­ется культя.

Тредмил-тест позволяет оценивать различные виды протезов. У одних и тех же больных с культей бедра сравнили широко распространенный протез с коленным модулем РКК «Энергия» и разработанный в Центральном НИИ про­тезирования и протезостроения протез с коленным модулем, создающим наи­более близкую к естественной биомеханику ходьбы (с зарессоренным подги­банием «колена»). Использование последнего протеза увеличило критическую нагрузку для культи и сохранившейся конечности на 0,5 км/ч, что существенно расширило неишемический диапазон ходьбы на протезе [7,15].

ПОСЛЕСЛОВИЕ

Сомневались в необходимости написания послесловия, но вовремя поня­ли, что без него книга осталась бы незавершенной. При завершении редак­тирования последней главы, а с ней и всей монографии по использованию допплеровского ультразвука в клинической практике, стало очевидным, что в книге подведены итоги новейших достижений и успехов ученых нашей страны и мировой науки за последние 5-7 лет в применении ультразвуковой допплеровской диагностики при поражениях сосудов органов и систем. Необходимо отметить широту диапазона возможного проникновения врача-практика с уль­тразвуковым датчиком в изучение сосудистых поражений почти всех органов больного человека, еще недавно недоступных для ультразвуковых исследо­ваний. Проанализированы диагностические возможности и перспективы допплеровского ультразвука, намечены пути его возможного развития и со­вершенствования. Показан огромный прогресс ультразвука во всех областях медицины.

Однако, судя по той стремительности развития новейшей ультразву­ковой техники, ежегодным фантастическим открытиям новых технологий, большому технологическому успеху отечественных ультразвуковых фирм («БИОСС», «Спектромед»), можно с уверенностью утверждать, что новые свершения и победы допплеровского ультразвука в нашей стране еще впе­реди. Всё это позволяет с оптимизмом смотреть в будущее ультразвуко­вой допплеровской диагностики и ее применения в клинической медицине.

Ю.М. Никитин, А.И. Труханов










СПИСОК ЛИТЕРАТУРЫ

К главе 1

      1. Doppler J С. Uber das farbige Licht der Dopplersterne und einiger anderer Gestirne des Himmels // Abhandlungten der Koniglichen Bohemischen Gessellschaft der Wissenschaften. 1842. Bd. 11. S. 466—482.
      2. Buys Ballot C.H.D. Akustische Versuche auf der Niederlandishen Eisenbahn, riebst gelege- ntlichen Bemerkungen zurTheorie des Hrn. Prof. Doppler// Pogg. Ann. 1845. Bd. LXVI-11. S. 321-351.
      3. Eden A. The search for Christian Doppler. Vien: Springer-Kerlag, 1992.
      4. Satomura S. A study on examining the heart with ultrasonics. I. Principles; II. Instrument // JPN. Circ.J. 1956. V. 20. P. 227-241.
      5. Важнов Ю.С., Веневцев M.K., Никитин Ю.М. и др. Ультразвуковой допплеровский из­меритель скорости кровотока / Авторское свидетельство СССР, № 1215659.
      6. Ультразвуковой допплеровский измеритель скорости кровотока Диск-01 // Электронная промышленность. 1976. вып. 4 (52). С. 12.
      7. Кудрявцев П.С. Алгоритмическое и программное обеспечение комплексов для допплерографического ультразвукового экстра- и интракраниального исследования мозгового кровообращения // Медицинская техника. 1994. № 1. С. 7-11.
      8. Труханов А.И., Нагулин Н.Е. Проектирование семейства ультразвуковых диагностиче­ских комплексов на базе современных компьютерных технологий // Медицинская техни­ка. 1996. № 1. С. 29-35.
      9. Рекламный проспект прибора Биомед. Зеленоград: БИОСС, 1995.
      10. Namekawa К., Kasai С., Tsakamoto М., Koyano A. Real-time blood flow imaging system utilizing autocorrelation techniques // Ultrasound:82 / Ed. R.A. Lerski. New York: Pergamon Press, 1982. P. 203-208.
      11. Arenson J , Allison J. New technology shows promise of improving the doppler image / Me­dical Imaging Int. 1994. Sept. P. 16.
      12. Arenson J., Peressini C., Jackson J. Convergent TM Colour Doppler / Acuson Corp. 10/09/1996.
      13. Bach B.S. Quantitative Doppler tissue imaging as a correlate of left ventricular contractivity // Int. J. of cardiac Imaging. V. 12. 1986. P. 191-195.
      14. Lange A. et ai. A comparative study of grey scale versus Doppler tissue imaging left vent­ricular volume measurements using three dimensional reconstruction // Eur. Heart J 1995. V. 16. P. 266.
      15. Halter P. Advances in ultrasound imaging // Medical Imaging International. 1996. № 1. P. 4.
      16. Burns P.N. Ultrasound contrast agents in radiological diagnosis // La Radiologia Medica. 1994. V. 87. № 1. P. 71-82.
      17. Advances in echo imaging using contrast enhancement / Ed. N. Nanda, R. Schlief. В.: Kluwer Academic Publ., 1993.
      18. Труханов А.И., Нагулин H.E., Кудрявцев П.С. Компьютерные комплексы для ультра­звукового допплеровского исследования кровотока // Медицинская техника. 1994. № 1. С.15—18.
      19. Oates С.P. Classification of Doppler Ultrasound Waveforms as an Aid to Clinical Diagnosis // Physics in Medical Ultrasound / Ed. D.H. Evans. 1988. P 125-133
      20. Evans D.H. Principal component analysis applied to the diagnosis of arterial disease // Diag­nostic Vascular Ultrasound / Ed. K.H. Labs et al. L.: Edward Arnold, 1992.
      21. Труханов А.И., Кудрявцев П.С. Аппаратное и программное обеспечение для интеграции диагностической информации на базе локальных сетей // Медицинская техника. 1994. № 1. С. 3-7.
      22. Evans D.H. McDicken W.N., Skidmore R., Woodcock J.P. Doppler ultrasound (Physics, Ins­trumentation and Clinical Applications). Colchester: John Wiley & Sons, 1989.
      23. Педли Т. Гидродинамика крупных кровеносных сосудов. Москва: Мир, 1983.
      24. Лищук В.А. Математическая теория кровообращения. Москва: Медицина, 1991.
      25. Кунцевич Г.И. Изменение кровотока в сонных артериях у больных с окклюзирующими по­ражениями магистральных артерий головного мозга // Дис. ... канд. мед. наук. М., 1987.
      26. Куперберг Е. Б. Диагностика синдромов подключичного обкрадывания методом УЗДГ // Тезисы докладов VIII съезда невропатологов. Москва, 1988.
      27. Минц А.Я., Грачев И.Д. Диагностические возможности УЗДГ // Материалы III республ. съезда невропатологов Грузии. Тбилиси, 1987.
      28. Клиническая УЗ диагностика: Руководство для врачей I Под ред. Н.М. Мухарлямова. Москва: Медицина, 1987.
      29. Парфенов В.А и др. Состояние сонных артерий и гемодинамика в них при ранних кли­нических формах цереброваскулярной патологии // Материалы 111 совещания невропа­тологов. Рига, 1989.
      30. Разуваева В.В. УЗДГ магистральных артерий головы у больных с малым инсультом // Сосудистые заболевания нервной системы. Москва, 1983. С. 123.
      31. Широков Е.А. УЗДГ в оценке состояния виллизиева круга при стенозах и окклюзиях сонных артерий // Тезисы докл. VIII съезда невропатологов. Москва, 1988.
      32. Грачев И.Д. УЗДГ при исследовании гемодинамики в общей сонной артерии у здоровых людей среднего и пожилого возрастов // Кровообращение. 1988. Т. 21. № 4.
      33. Никитин Ю.М. Поражение сосудов дуги аорты и их ветвей у больных с цереброваскулярными заболеваниями // Автореф. дис. ... докт. мед. наук, М.,1989. 32 с.
      34. The safe use of diagnostic ultrasound // The British Med. Ult. Soc. / Ed. M.F. Docker, F.A. Duck. London, 1991. P. 41
      35. Duck F.A., Starrit H.C., Anderson S.P. A survey of the acoustic output of ultrasonic Doppler equipment// Clin. Phys. Physiol. Meas. 1987. V. 8. № 1. P. 39-49.
      36. Evans D.H. Doppler Ultrasound: physics, instrumentation and clinical applications. Colches­ter: John Wiley & Sons, 1989. P. 297.

К главе 2

  1. Rubin J.M., Bude R.O., Carson P.L. et al. Power Doppler US: a potentially useful alternative to mean frequency-based color Doppler US. // Radiology. 1994. V. 190. P. 853-856.
  2. Зубарев A.B Новые ультразвуковые методики и эхоконтрастные препараты // Эхогра­фия. 2000. Т 1. № 1. С. 41-44
  3. Зубаре. А. В. Неинвазивная или малоинвазивная ультразвуковая ангиография // Кремл мед клин весг. 1998 № 4. С 68-71.
  4. Лелюк В. Г. Лелюк С.Э. Ультразвуковая ангиология. М.: Реальное Время. 1999 288 с.
  5. Campani R Bottinelli О.. CaNiada F. et al The latest in ultrasound three-dimensional ima­ging // Eur.J. Radiol. 1998. V. 27 Suppl. P 183-187
  6. Downey D.B Fenster A. Vascular imaging with a three-dimensional power Doppler system /; A JR. 1995. V 165. P. 665-668
  7. Зубарев А. В. Трехмерная и эхоконтрастная ангиография II Медицинская визуализация 1997. № 4. С. 3-8
  8. Lees W 3- and 4-dimensfanal ultrasound imaging II Medica mundi 1999 V. 43. №3 S. 23-30
  9. Gaionova V.. Zubarev A . Kozlov V 3D Powe. Doppler TRUS in the follow-up study of acute bacterial piostatitis and detection of prostatic abscess // Radiology 2001 Suppl. V 221. № 3 P 364.
  10. ZoubarevA Gajonova V Matyakin G. Chupnk-Maiinovskaya Т., Kislyakova M.. Malofievskaya E. 3D Tiansrectal Power Dopplei sonography in the follow up study of prostate cancer // RSNA 2000
  11. Kislyakova M. Gaionova V. ZoubarevA. 3D Power Doppler TRUS in the follow-up study of acute prostatitis II Ultrasound in Medicine and Biology 2000. V. 26 (Suppl. 2).
  12. Зубарев А.В. Гажонова B.E. Панюшкин C M Перепадя E В., Бошков В.Б. Трехмерная виртуальная эхоангиография почек// Эхография 2001. Т. 2. № 2 С. 124-130.
  13. Зубарев А. В., Гажонова В.Е Панюшкин С.М, Перепадя Е.В. Бошков В Б Михайлова RB Трехмерная виртуальная эхоангиография в выявлении добавочных почечиых артерий // Медицинская визуализация 2001 № 2 С. 78-85.
  14. Zubarev A Ultrasound of renal vesseis // European Radiology. 2001. V 11. Ns 10. P 1902- 1916.
  15. Зубарев А.В. Насникова И Ю. Козлов В. П. и др УЗ-ангиография; новью возможности диагностики объемных образований почек//Терапевтическии архив. 2001. Т 8 Ns 73. С 46-50.
  16. Зубарев А. В Гажонова В.Е. Насникова И.Ю. Шевченко Е.П. Сальников Д.В. Динами­ческая эхоконтрастная ангиография // Медицинская визуализаиия 1998. № 4. С. 24-30
  17. 17. Gajonova V. ZoubarevA Contrast enhanced 3D Power Doppler Sonogiaphy in evaluation Prostate Cancer II Ultrasound in Med. and Biol. 2000 V. 26 (Suppl 2).
  18. Jakobsen J Echo enhancing agents in the renal tract /? Clin Radiol 1996 V 51 P. 40-43.
  19. Haipern E J. Verkl L., Forsberg В. В. et al Initial expenence with contrast-enhanced sono­graphy of the prostate II Prostate 1997. V. 32 P. 279-283
  20. Balen F G.. Allen С. M. Lees W R, Review: ultrasound contrast agents II Clin. Radiol. 1994. № 49 P 77-82.
  21. Brinkley J F Muramatsu S.K McCallum W.D. et al. In vitro evaluation of ultrasonic three dimensional imaging and volume system // Ultrasonic Imag. 1982, № 4. P. 126-139.
  22. Fenster A. Lee D. Sherebrin S. et ai. Three-dimensional ultrasound imaging of the vascula­ture II Ultrasonics 1998 V. 36 (1-5). P 629-633.
  23. Fenste. A, Downey D Rankin R. 3D allows intei active slicing of sonogramms // Diag. Imag Europe. 1995. № 5 P 11-14
  24. Fredfelt K.E, Holm Н.Н. Pedersen J.F Three dimensional ultrasonic scanning //Acta Radiol Diagn. 1984 V 25 P 237-24Г
  25. Kelly i,: Lees W R Three-dimensional imaging // Ad Hosp Technol, 1992. № 1 P. 53-58
  26. Nelson Г.Р. Downey D.B Pretorius D.H. et ai. Three-dimensional ultrasound // Lippincott: Williams & Wilkins, 1999. V. 11-69. P. 137-149
  27. Cosgrove D. Ultrasound contrast agents//Reflect'ons 1995 №1 R 6-7.
  28. Blomiey M., Corsgrove D IVlicrobubble echo-enhancers, a new direction for ultrasound // The Lancet. 1997 V. 349 P 1855-1856
  29. Зубарев А.В. Гажонова B.E , Кислякова M.B. Контрастная эхография // Медицинская визуализация 1998 №1 С. 5-31.
  30. Cosgrove D. Ultrasound contrast enhancement of tumors //Adv. Echo-Contrast. 1994 V 3 P 38-45

К главе 3

  1. Верещагин H.B . Моргунов В. А. Гулевская ТС Патология гоповного мозга при атеро­склерозе и артериальной гипертензии. М Медицина, 1997. 287 с.
  2. Гусев Е.И Проблема инсульта в России // Журн невр. и психиат. им. С С. Корсакова 2003. Вып 9. с. 3-7.
  3. Яхно Н.Н.. Валенкова В. А. О. состоянии медицинской помощи больным с нарушением мозгового кровообращения II Неврологический журнал. 1999 № 4. С. 44-45
  4. Keller N.M Schubiger О., Krayenbuh С. Zumstein В. Cerebrovascular Doppler examinati­on and cerebral angiography  - alternative or complementary // Neuroradiology. 1978. V. 67. Ne 20 P. 140-144
  5. Никитин Ю.М. Метод ультразвуковой допплерографии в диагностике окклюзирующих поражений артерий основания мозга (доппперо-ангиографическое исследование) II Журн. неврол. и психиатр им С С. Корсакова. 1982. Т. 8. С 36-39.
  6. Никитин Ю.М. Поражение сосудов дуги аорты и их ветвей у больных с цереброваску- лярными заболеваниями (клинико-допплеро-ангиографическое исследование) // Дисс докт. мед наук. М. 1989 385 с.
  7. Aasiid R MarkwalderT Normes Н Noninvasive transcranial Doppler ultarasound recoding of flow velosities in basal cerebral arteries II J. Neurosurg. 1982. V. 57. P 769-774.
  8. Aasiid R. Huber P. Nornes H. Evaluation of cerebrovascular spasm with transcranial Dop­pler ultarasound//J. Neurosurg. 1984 V 60 P 37-41.
  9. Aasiid R. Transcranial Doppler sonography Vienn: Springer Verlad, 1986. 177 p
  10. Arnolds B. von Reutein G M. Transcranial Dopplei sonography: examination technique and normal reference values Ultrasound II Med. Biol. 1986, № 12. P. 115-123.
  11. Babikian VL Wechsier L R. Transcranial Doppier Ultrasonography. Mosby 1993 323 p
  12. Шмидт E В. Стеноз и тромбоз сонных артерии и нарушения мозгового кровообращения. М.: Медицина. 1963 275 с
  13. Колтовер А.Н, Верещагин Н В Людковская И Г, Моргунов В А. Патологическая анато­мия нарушений мозгового кровообращения. М,: Медицина, 1975. 255 р.
  14. Никитин Ю.М Ультразвуковая допплерография Учебное пособие М.: Спектромед, 1996 47 с.
  15. Никитин Ю. М. Ультразвуковая допплерография в диагностике поражений артерий дуги аорты и основания мозга // Ультразвуковая допплеровская диагностика сосудистых за­болеваний / под ред. Ю.М. Никитина А.И. Труханова М.: Видар 1998. С. 64-114.
  16. PourcelotL ApplicationscliniquesdeI examen Doppler//Seminaretechnologique INSERM, 1974 V 34 P. 213-240
  17. Franceschi C. L investigation vasculare par ultrasonographic Doppler. Masson, 1970 126 p.
  18. Beznstein E.F. Noninvasive diagnostic techniques in vascular disease. Mosby 1985 980 p.
  19. Аносов H.H. Значение феномена «обкрадывания» мозгового кровообращения в патоге­незе инфаркта мозга // Журн. неврол, и психиатр 1972. N° 9 С. 1287-1292.
  20. Pourcelox L Ribadean-Duman J.Z., Fagret D, Pianiol Th Apport de I examin Doppler daus le diagnostic du vol susclavier/7 Revue Neuroloque 1977 V 133. Ns. 5 P. 309-323.
  21. Reutern voi G-M Pourcelot L. Cardiac cycle dependent alternating flow in vertebral arteries with subclavion artery stenosis // Stroke. 1978 V, 9 P. 2229-2232.
  22. Никитин Ю.М. Ультразвуковая диагностика в неврологии и нейрохирургии // Клиниче­ская ультразвуковая диагностика (руководство для врачей) в двух томах / Под ред My харлямова Н.М. Москва 1987, T 2 С 133-216
  23. Брагина Л. К. О. закономерностях коллатерального кровобращения при окклюзирующих поражениях магистральных артерий головы в зависимости от состояния виллизиевого круга (ангиографическое изучение) // Журн. неврол и психиатр, 1967. Т. 67 №9 С.1293-1300,
  24. Ганнушкина И. В. Коллатеральное кровообрашение в мозге. М.; Медицина. 1973. 187 с.
  25. Верещагин Н. В. Патология вертебрально-базилярной системы и нарушения мозгового кровообращения М.: Медицина 1980. 321 с.
  26. Стулин И.Д, Карлов В А Костин А.В, Транскраниальная допплеросонография в со­четании с другими методами в диагностике инсульта Н Журн неврологии и психиатрии, 1989 T 89. вып 6. С, 98-105
  27. Grolimund P. et al Evaluation of cerebrovascular disease by combined exstracranial and transcranial Doppler sonography expiencewith 1039 patients//Stroke. 1987. V 18. P 1018— 1024
  28. Sloan M A et al. Seusitivity and specificity of transcranial Doppler ultrasonography in the diagno­sis od vasospasm follow'ng subarachnoidia hemorrage II Neurology. 1989. V 39. P 1514-1518.
  29. Spenser M P. Intracranial carotid artery diagnosis with transorbital pulsed wave (CW) Doppler ultrasound // J of Ultrasound in Med Suppl. 1983. № 2 P 61-67.
  30. 30. Блинков C.M.. Глезер И. И. Мозг человека в цифрах и таблицах Л: Медицина, 1964. 471 с.
  31. Toole J F. Appiied anatomy of tne brain arteries II Cerebrovascular disorders 3d / Ed J F. Too­le. New York: Raven Press, 1984 P 1-18
  32. Mitterwallner F Varionsstatistische Untersuchungen an den basalen Hirugefassen // Acta Anat, 1955. Bd 24 S 51-87
  33. Беленькая P.M. Инсульт и варианты артерий мозга. М Медицина. 1979. 179 с.
  34. Mall М Aulicli A., Hennentici М. Transcranial Doppler ultrasonography versus arterio­graphy for assessment of the vertebrobasilar circulation // J. Clin Ultrasound 1990. V. 18. P. 539-549,
  35. Шахнович A P Шахнович В. А. Диагностика нарушений мозгового кровообращения. Транскраниальная допплерография М., 1996. 446 с
  36. Шахнович В.А, Ишемия мозга Нейросонолсгия М.. ACT. 2002. 306 с.
  37. Никитин Ю. М, Ультразвуковая диагностика // Нервные бопезни / Под ред Лузина М.Н. М.. Медицина, 2002. С. 62-92.
  38. Transcranial Doppler/Ed. D.W Newell R. Aasiid New York: Raven Press 1992 230 p.
  39. Rautenberg VV. Transcranials Dopplersonographie II Dureb.lutengs-storunden des Gehirn-sneue aiagnostike Moglichkeiten Dusseldorf 1987 S 30-55.
  40. Михайленко AA, Иванов ЮС. Семин ГФ. Ультразвуковая допплерография маги­стральных артерий головы и мозга в практике врача военного госпиталя (учебное посо­бие). СПб.. 1994. С 75
  41. Молотипов А М Ультразвуковая допплерография в оценке функционирования экстра- и интракраниальных микрососудистых анастомозов // XVI Республиканская научная конференция молодых медиков Грузии Материалы докладов (тезисы) Тбилиси, 1987. С 186-187.
  42. Harders A.G Neurosurgical applications of transcranial Doppler sonography Vienn 1986. 89 p.
  43. Lindegaard K.F. et al. Evaluation of cerebral AVM s using transcranial Doppler ultrasound // J Neurosurg 1986 V. 65. P. 335-344
  44. Barber FF Baker D W. Nation A.W et al. Ultrasonic duplex echodoppler scanner II IEEE Transaction au Biomedical Engineering. 1974, V, 21 P 109-113.
  45. Blackshear W.M Phillips D J. Thiele B.L, Hirsch J H Detection of carotid occlusive dise­ase by Ultrasonic imaging and pulsed Doppler spectrum analysis II Siirdgery. 1979. V 86. P 698-706.
  46. Cooperberg PL. , Roberson N D. high resolution reai-time ultrasound of the carotid bifurcati­on II J Clin. Ultrasound, 1979 Ne 7 P. 13-17
  47. Gompels В. M. High definition of carotid arteries using a standard commercial ultrasound «А» A preliminary report // Br. J. Radiol. 1979 V. 52. P. 608-609
  48. Caplan L R. Ultiasound diagnosis of cerebrovascular disease Doppler Sonograrhy of the extra-and intracranial arteries, duplex scanning Sttutgart NY Georg Thieme Veriag 1993 397 p.
  49. Куликов В.П. Цветное дуплексное сканирование в диагностике сосудистых заболева­ний. Новосибирск: СО РАМН, 1997. 204 с
  50. Кунцевич Г И. Ультразвуковые методы исследования магистральных артерий шеи и ар­терий виллизаева круга // Методы исследования в неврологии и нейрохирургии / Под ред. Е.И. Гусева. М. Нолидж 2000. С 145-209
  51. Лелюк С.Э. Лелюк В. Г. Основные принципы гемодинамики и ультразвукового исследо­вания сосудов # Клиническое руководство по ультразвуковой диагностике / Под ред В. В. Митькова. М. Видар .1997 Т IV С. 185-194
  52. Лелюк В. Г. Лелюк С Е, Ультразвуковая ангиология М.. Реальное время. 1999, 286 с.
  53. Schoning М Walter J., Scheel Р. Estimation of cerebral blood flow through color duplex sono­graphy of the carotid and vertebral arteries m healthy adults II Stroke. 1994 V. 25. P 17-22.
  54. Александров А, В., НоррисДж.В Ангиографическое измерения измерение стеноза внут­ренней сонной артерии II Ангиология и сосудистая хирургия 1996. № 4. С. 8-22.
  55. Barnett H.J.M, Warlow С. P. Carotid endarterectomy and the measurement of stenosis // Stroke, 1993. V. 24 P. 1281-1284
  56. Widder В. Pau.at К. Hackspacher J. Mayer E. Transcranial Doppler CO test for the detec­tion of hemodynamically critical carotid artery stenosis and occlusions II Eur Arch, Psychiatry Neurol. Sci 1986 V. 236 P 162-168.
  57. Bladln C.F.. Alexandrov A.V. Murphy J. et al. Carotid Stenosis Index: a new method of mea­suring internal carotid artery stenosis // Stroke 1995. V 26. P. 230-234
  58. Rothwell PM Gibson R G . Slattery J et al Equivalence of measurements of carotid steno­sis // Stroke, 1994 V 25, № 12. P 2435-2439
  59. Spenser M P. Reid J.M. Quantitation of carotid stenosis with continuous-wave (C-W) Doppler ultrasound II Stroke. 1979. V. 10. Na 3. P 326-330
  60. Steinke W Rautenberg W Schwartz A. Hennerici M. Noninvasive monitoring of internal carotid artery dissection // Stroke 1994, V 25 P 998-1005.
  61. Gray-Weaie A.C., Graham J.C., Burnett J.R Lusby R.J. Carotid artery atheroma: Compa­rison of preoperative B-mode ultrasound appearance with carotid endarterectomy specimen pathology II J. Caidivasc. Surgery. 1988. V 29, P 676-681
  62. Bartels E 1998.
  63. Seibler M., Sitzer M., Steinmetz H. Detection of intracranial emboli in patients with symptom­atic extracranial carotid artery disease // Stroke. 1992. V. 23. P. 1652-1654.
  64. Seibler M., Sitzer M„ Rose G. et al. Microembolus detection in patients with high-grade inte­rnal carotid stenosis // Stroke. 1994. V. 25. 745 p.
  65. Sitzer M., Muller W., Siebler M. et al. Plaque Ulceration and Lumen Thombus Are the Main Sourrcet of Cerebral Microemboli in High-grade Internal Carotid Artery Stenosis // Stroke. 1995. V. 26. P. 1231-1233.
  66. Hennerici M., Hulsbauer H.B., Hefter H. et al Natural history of asymptomatic extracranial arterial disease: results of a long-term prospective study // Brain, 1987. V. 110. P. 777-791.
  67. Schoning M., Walter J., Scheel P., Estimation of cerebral blood flow through color duplex sono­graphy of the carotid and vertebral arteries in heallthy adults // Stroke. 1994. V. 25. P. 17-22.
  68. Schoning M., Buchholz R., Walter J. Comparative study of transcranial color duplex sonography and transcranial Doppler sonography in adults // J. Neurosurg. 1993. V. 78. № 5. P. 776-784.
  69. Shakhnovich V.A. Periodic venous outflow in straight sinus in patients with intracranial hyper­tension // Stroke. 1994. V. 25. № 2. P. 397-400.
  70. Martin P.J. Evans D.H. Naylor A.R. Transcranial color-coder sonography of the basal cereb­ral circulation. Reference data from 115 volunteers // Stroke. 1994. V. 25. № 2. P 390-396.
  71. Лелюк В.Г., Лелюк С.Э. Дуплексное сканирование в диагностике поражений дуги аорты и основания мозга. // Ультразвуковая допплеровская диагностика сосудистых заболева­ний / Под ред. Никитина Ю.М., Труханова А.И. М.: Видар, 1998. С. 128-162.
  72. Tell G.S., Howard G., McKinney W.M. Risk factors for site-specific extracranial carotid artery plaque distribution as measured by B-mode ultrasound // J. Clin. Epidemiol. 1989. V. 42. P. 551-559.
  73. Salonen R., Salonen J.T. Determinants of carotid intima-media thickness: a population-based ultrasonographic study in eastern Finnish men // J. Intern. Med. 1991. V. 15. P. 151-158.
  74. OlLeary D.H., Polak J.F. et al. Distribution and correlates of sonographically detected carotid artery disease in the Cardivascular Health Study // Stroke 1992. V. 23. P. 1752-1760.
  75. Шутихина И.В. Оценка состояния артериальной стенки общих сонных артерий и эф­фективность антиатирогенного воздействия по данным ультразвукового исследования //Дис. ... канд. биол. наук. М., 1998. 125 с.
  76. Bots M.L., Hofman A., Grobbee D.E. Common carotid intima-media thickness and lower extre­mity arterial atherosclerosis. The Rotterdam Study // Atherioscler. Tromb. 1994. V. 14. № 12. P. 1885-1891.
  77. Stary H.C. Natural history of atherosclerosis // Intima-Media Thickness and Atherosclerosis. Predicting the risk? / Ed. P.-J. Touboul. Paris, 1996. part 1. P. 1-18.
  78. Вознюк И.А. Острые и хронические нарушения мозгового кровообращения: гемодина­мика и нейроморфология //Автор, дис. ... докт. мед. наук. СПб., 2000. 45 с.
  79. Лелюк С.Е. Автореф. дис. ... докт. мед. наук. 2002 47 с.
  80. Шидловский И.П. Дуплексное сканирование в диагностике расслоений экстракраниапьных отделов позвоночных артерий // Современное состояние методов неинвазивной диагностики в медицине. «Ангиодоп-98». Отрадное, 1998. С. 18-19.
  81. Калашникова Л.А., Кадыков А.С., Добрынина Л.А., Кротенкова М.В. Расслаивающая гематома (диссекция) стенки внутренней сонной артерий и ишемические нарушения мозгового кровообращения // Неврологический журнал. 2000. Т. 5. № 6. С. 13-15.
  82. Bogousslavsky J., Regli F., Uske A. Leukoencephalopathy in patients with ischaemic stroke // Stroke. 1987. V. 18. P. 896-899.
  83. Warlow C.P., Dennis M.S., Gijn J. et al. Stroke: a practical guide to management. СПб.: По­литехника 1998. 670 с
  84. Silbert P L Mokri В. Schievmk W.I. Headache and neck pain in spontaneous internal carotid and vertebral artery dissections II Neurology. 1995. V. 45. P. 1517-1522.
  85. Sturzenegger M. Spontaneous internal carotid artery dissection: early diagnosis and mana­gement in 44 patients [J. J. Neurol. 1995 V 242 P 231-238.
  86. Biousse V D Anglejan-Chatulon J. Touboul P-J et al. Time course of symptoms in extracra­nial carotid artery dissections. A series of 80 patients // Stroke. 1995 V 26 P. 235- 239
  87. Mullges W , Ringelstein E.B Leiboid M. Noninvasive diagnosis of internal carotid artery dis­sections//J. Neurol Neurosurg Psychiatr 1992. V 55 P. 98-104
  88. Rother J. Schwartz A., Rautenberg W., Hennenci M. Magnetic resonance angiography of spontaneous vertebral artery dissection suspected on Doppler ultrasonography // J. Neurol. 1995. V. 242. P. 430-436
  89. Никитин Ю.М. Ультразвуковая диагностика сосудистых заболеваний нервной системы II Функциональная диагностика нервных болезней Руководство для врачей / Под ред. Л.Р.Зенкова М.А Ронкина. М. Медпресс-информ, 2003. С 384-435,

К главе 4

          1. Барашнев Ю.И. Перинатальная неврология. М.. Триада-Х 2001 638 с
          2. Пальчик А.Б, Шабалов Н. П. Гипоксически-ишемическая энцефалопатия новорожден­ных. СПб., 2000 56 с.
          3. Бондаренко Е С, Зыков В.П. Перинатальная гипоксическая энцефалопатия II Рус. мед журнал. 1999. № 7. С. 169-173,
          4. Neonatal Echoencephalography / Warren P. Garrett W. Lam A Berry A II Ultrasound in Med. and Biol, 1984 V, 10 № 1 P, 117-134
          5. Levene M I Williams J L. Fawer С. L. Ultrasound of the Brain. Philadelphia: I B Lippincott Co. 1985 148 p.
          6. Зубарева E.A. Зубарев A.P Патрушева E H, Неиросонография- итоги и перспективы развития II Ультразвуковая диагностика 2000 №2 С 99-112.
          7. Гаврюшов В.В, Мачинская Е.А., Хрусталева О П Диагностические возможности нейросонографии у недоношенных детей // Вестник рентгенологии и радиологии 1987. № 3 С 52-57
          8. Зубарева Е А. Неижко Л.Ю. Клиническая неиросонография новорожденных и детей раннего возраста II Клиническое руководство по ультразвуковой диагностике / Под ред В В. Митькова, М.В. Медведева. М.. Видар 1997. Т. 3. С 9-24
          9. Grant Е. J. Neurosonography of the preterm neonate. N.Y. Springer-Verlag 1986 116 p
          10. Мозговое кровообращение у новорожденных детей в норме и патологии: Науч. обзор / Под ред. Т.П. Жуковой. М ВНИИМИ, 1983. 64 с,
          11. СюткинаУВ Сафин LLI.R Григорьев Ф Э Мозговой кровоток у новорожденных детей// Физиология человека. 1995, № 3. С. 142-161.
          12. Зубарева Е. А. Дворяковский И В. Зубарев А.Р. Сугак А.Б Допплерография перина­тальных поражений головного мозга. М.; Видар. 1999. 92 с.
          13. Зубарева Е. А. Современные ультразвуковые технологии в диагностике перинатальных поражений головного мозга // Эхография. 2001 № 3. 324 с.
          14. Зубарева Е.А. Потапова О.В. Рогаткин С.О Методологические аспекты допплерографии в неиросонографии // Ультразвуковая диагностика в акушерстве, гинекологии и педиатрии. 2000 № 3. 236 с.
          15. Grant E G. Tessler F Perellla R Dupplex sonography reveals blood flow in infant brain Diagnostic imaging international. 1988. Ns4 P. 52-56.
          16. Bode H. Pediatrics application of transcranial Dopplersonography. Vien, N Y. Springer-Verlag. 1988
          17. Бурцев E M. Нарушение мозгового кровообращения у новорожденных детей // Вестник Иванов, мед. академии. 1996. Т 1, № 3-4 С. 6-14,
          18. B.akenberg F.G., Loh N.N., Norbash A.M. Impaired cerebrovascular autoregulation afte hypoxic-ischemic injury in extremely low-birth-weight neonates: detection with power and pulsed wave Doppler US // Radiology. 1997. V. 205 № 2. P 563-568
          19. Аснис Н.П. Перинатальные нарушения мозгового кровообращения у плода и новорожденного //Автореф дис ... канд. мед наук М., 1994. 157 с.
          20. Барашнев Ю.И. Гипоксически-ишемическая энцефалопатия новорожденных: вклад перинатальных факторов патогенетическая характеристика и прогноз // Рос. вестник перинатологии и педиатрии, 1996. Т. 41 № 2 С 29-35
          21. Volpe J.J. Neurology of the newborn Philadelphia: I B. Lippincott Co 1995. 876 p.
          22. Ефимов IV) С. Хрусталева О П Зубарева Е.А Клинико-эхографические критерии ран­ней диагностики пери-интравентрикулярных кровоизлияний у недоношенных детей / Педиатрия. 1990 № 10 С. 52-57.
          23. Reuck J Chan+ia A. Richardson Е. Pathogenesis and evolutions of periventricular leuko- malacia in infancy//Arch. Neurol 1972. V. 27 № 9 P 229-236.
          24. Власюк В. В. Туманов В.H Патоморфология перивентрикулярной лейкомаляции. Ново сибирск- Наука 1985 95 с.
          25. Calvert S, A. Hoskins Е.М., Fong К. Ж. Forsyth S.C, Etiological factors associated with the deve lopmentof peliventricuiar leukomalacia //Acta Paediatr Scand, 1987. V. 76 Ne 1. P. 254-259,
          26. Takashima S Arnftrong D, Subcortical leukomalacia relationship to vascular supply // Arch Neuro. 1978 V. 35. № 5 P. 470-472
          27. BarkovichA SamesA Pediatric neuroimaging. New York. 1995 668 p.
          28. Зубарева Е.А. Ультразвуковое исследование кровоснабжения мозга у новорожденных детей II Ahi иодсп-97 Тр. конф С. 47-48.
          29. Гаврюшов В.В Алимов А.И. Миленин О.Б. Зубарева Е.А Газовый состав крови, ар териальное давление и мозговой кровоток при санации трахеобронхиального дерева у новорожденных детей II Анестезиология и реаниматология. 1988 Ne 3. С. 35-39.
          30. Зубарева Е.А. Мозговой кровотоку новорожденных детей с перинатальными поражени­ями головного мозга II Ангиодоп -97 Тр. конф. С. 50-51
          31. Зубарева Е. А . Лобанова Л. В. Оценка артериальное кровотока в остром периоде пе­ринатальных поражении головного мозга: диагностическое и прогностическое значение метода II Ультразвуковая и функциональная диагностика 2002 № 3 С. 41—49.
          32. Зубарева Е А. Ильенко Л.И., Макарова А.В. Комплексное ультразвуковое исследова­ние головного мозга в оценке эффективности гомеопатической терапии у детей с пе­ринатальным поражением центральной нервной системы II Ультразвуковая и функциональная диагностика 2003. № 1 С. 59-67.
          33. Зубарева Е.А Дуплексное сканирование с цветовым допплеровским картированием в оценке венозного кровотока у детей раннего возраста // Ангиодоп. 2002 Тр. конф С 64-66
          34. Ефимов М.С. Нарушения церебральной гемоликвородинамики и теплопродукции мозга при его гипоксических поражениях у недоношенных детей и обоснование тактики ин­тенсивной терапии в остоом периоде заболеваний // Автореф дис. докт мед. наук. НИИ педиатрии и дет хирургии М 1995 66 с
          35. Ильенко Л И Зубарева Е.А Холодова И.Н. Давыдова А.В. К вопросу о подходах к ле­чению и диагностике гипоксически-ишемических поражений ЦНС у доношенных детей первого года жизни II Педиатрия- 2002. № 3 С 35-41.

К главе 5

        1. Холоденко М.И. Расстройства венозного кровообращения в мозгу М, Медицина. 1963. 228 с
        2. Бердичевский М.Я Венозная дисциркуляторная патология головного мозга М_: Меди­цина, 1989 224 с
        3. Трошин В.Д Сосудистые заболевания нервной системы. Нижний Новгород 1992 304 с.
        4. Стули. И. Д.. Карлов В А., Скорунский И.А и др. О некоторых возможностях ультра­звуковых методов в оценке состояния венозного компонента церебральной гемодина­мики/. Журн. невропатол. и психиатр. 1981. №2 С 65-68.
        5. Андреев А. В. Системный подход к диагностике и лечению сосудистых головных болей у детей II Современное состояние методов неинвазивной диагностики в медицине: Ма­териалы конференции Ангиодоп-99 СПб 1999 С.82-85
        6. Стулин И.Д. Особенности изучения венозной церебральной дисциркуляции в норме и патологии // Современные минимально-инвазивные технологии Материалы симпозиу­ма СПб., 2001 С. 78-80.
        7. Андреев А.В. Ультразвуковая допплерография в детской неврологии // Ультразвуко­вая допплеровская диагностика сосудистых заболеваний / Под ред. Ю.М. Никитина и А И Труханова М 1998. С 115-127
        8. Бурцев Е.М., Малецг ая Е.В Клинические особенности и критерии диагностики добро­качественной внутричерепной гипертензии у детей // Журн. неврол. и психиатр. 1997. Ms 1 С 13-15.
        9. Деев А С. Карликов А В. Буршинов А О. Синдром доброкачественной внутричерепной гипергензии//Журн неврог и психиатр. 1995. № 3. С 70-72.
        10. Деев А.С. Карликов А.В. Доброкачественная внутричерепная гипертензия. Рязань, 1997. 104 с
        11. Никитин Ю.М ТрухановА.И Ультразвуковая доплеровская диагностика сосудистых за­болеваний. М Видар 1998,430 с.
        12. Шахнович А.Р. Шахнович В.А. Диагностика нарушений мозгового кровообращения. Транскраниальная допплерография. М. 1996. 446 с.
        13. Андреев А.В Руководство по клинической ультразвуковой допплерографии в детской неврологии. СПб , 1995. 132 с
        14. Земцовский Э.В. Соединительнотканные дисплазии сердца. СПб Политекс, 1998. 94 с.
        15. Gascon G. G. Chronic and recurrent headaches in childhood and adolescents // Pediatr. Clin, North. Amer. 1984. V. 35. № 5
        16. Grant R. et al. Bening Intracranial Hipertension Brain swelling and craniai CSF volume // The 7 Intelnarionaal Simposium on Intracrnial Pressuieand Brain injuru Ann Arbor 1988. 145 p.
        17. Ратнер А. Ю. Родовые повреждения нервной системы. Казань: Изд-во Казанского уни­верситета 1985 332 с.
        18. Bensahel Н. Luxations et fractures du ruchls cervical ches I enfant // Rev. Chir Orthop 1968. V 54 № 8 P 765-780
        19. Бурцев E M, Андреев А.В Дьяконова E H., Кутин В.А. Функциональная допплерогра­фия в дегской ангионеврологии // Тезисы доклада на VIII Международной конференции: Современное состояние методов неинвазивной диагностики в медицине. Сочи. 2001. С. 151-160.
        20. Шток В.Н. Головная боль. М.: Медицина, 1988. 303 с.
        21. Ратнер А.Ю. Нарушение мозгового кровообращения у детей. Казань: Издательство Ка­занского университета, 1983. 143 с.
        22. Молотилова Т.Г. Клиника, диагностика и лечение натальных повреждений спинного мозга у детей // Автореф. дис. ... канд. мед наук. Казань, 1977. 28 с.
        23. Михайлов М.К. Рентгенодиагностика родовых повреждений позвоночника. М., 2001. с. 171.
        24. Демидов Е.Ю., Михайлов М.К. Причины мертворожденности ранней детской смертно­сти по данным секционных исследований II Материалы 10 Всесоюз. съезда дет. врачей. М 1974. С. 104-105.
        25. Фаттахов В.В. Комплексная лучевая диагностика некоторых механизмов повреждений и нарушений кровообращения шейного отдела позвоночника и спинного мозга у детей в родах II Автор, дис. ... докт. мед. наук. Казань, 1999. 48 с.
        26. Ратнер А.Ю. Шейный остеохондроз и церебральные нарушения. Казань, 1970. 229 с.
        27. Осколкова М.К. Кровообращение у детей в норме и патологии. М., 1976. 231 с.
        28. Бурцев Е.М. Нарушение мозгового кровообращения в молодом возрасте. М.: Медицина, 1978. 200 с.
        29. Трошин В.М., Бурцев Е.М., Трошин В.Д. Ангионеврология детского возраста. Нижний Новгород, 1995. 476 с.
        30. Привес М.Т. Анатомия человека. М., 1974. 541 с
        31. Гусев Е.И., Боголепов Н.К., Бурд Г.С. Сосудистые заболевания головного мозга. М.: Ме­дицина, 1979. 144 с.
        32. Верещагин Н.В. Патология вертебрально-базилярной системы и нарушение мозгового кровообрашения. М.: Медицина, 1980. 311 с.
        33. Fisher L., Comtet J.J., Chappuis J P. Particularies radiologiques des fractures tn luxations du rachis cervical ches 1 enfant// Maroc Med. 1970. V. 50. № 540. P. 672-678.
        34. Ситель А.Б. Мануальная терапия. M.: Русь, 1998. 340 с.
        35. Корниенко В.Н., Шубин B.C. Влияние положения головы на мозговое кровообращение у нейрохирургических больных // Вопросы нейрохирургии. 1978. № 4. С. 25-31.
        36. Bode Н. Pediatric aphlications of transcranial Doppler sonography. Vienn: Springer-Ver- lag, 1988. 231 p. Headache Classification Comittee of the International Headache Society. Classification and diagnostic criteria for headache disorders, cranial neurologias and facial pain // Cephalalgia. 1988. V. 8 (suppl. 7). P. 1-96.
        37. Ратнер А.Ю. Шейная мигрень. Казань: Изд-во Казанского университета, 1965 198 с.
        38. Ратнер А.Ю. Шейный остеохондроз и церебральные нарушения. Казань, 1970. 229 с.
        39. Вейн A.M. Гиперсомнический синдром. М., 1966. 156 с.
        40. Вейн A.M., Соловьева А.Д., Колосова О.А. Вегетососудистая дистония. М.: Медицина, 1981. 315 с.
        41. Бадалян Л.О., Берестов А.И., Дворников. Головные боли у детей и подростков. М., 1991. 59 с.
        42. Ситель А.Б., Нефедов А.Ю., Лесовой В.О. Журнал неврология и психиатрия. Специаль­ный выпуск. Приложение. М., 2003.
        43. Веселовский В.П. Практическая вертеброневрология и мануальная терапия. Рига, 1991.
        44. Никитин Ю.М. Персональное сообщение. М., 2000.
        45. Siaastad 0.,Fredriksen Т. Cervicogenic headeache criteria,classification and epidemiology II Clin. Exp. Rheumatol 2000. V. 18. №2/19 P 3-6.
        46. Bono G., Antonaci F.; Dario A et al. Unilateral headaches and their relationship with cervico- genic headache // Clin Exp, Rheumatol 2000. V 18. №2/19 P. 11-15
        47. Deifini R Exp. Rheumatol 2000 V 18. № 2/19. P 29-32
        48. Jansen J. Surgical treatment of nonresponsive cervicogenic headache II Clin. Exp. Rheuma­tol 2000 V. 18. № 2 P 19-67
        49. Щепеткова E.P Неврологическая дисфункция у детей с аномалиями развития шейного отдела позвоночника // Тезисы доклада на VIII Всероссийском съезде неврологов Ка­зань 2001 С 46—47.
        50. Холин А В Макаров А.Ю. Мазуркевич Е. А. Магнитно-резонансная томография позво­ночника и спинного мозга. СПб.. 1995 132 с.
        51. Менделевич Е Г Михайлов М. К. Богданов Э. И. Сирингомиелия и мальформация Арнольда-Киари. Казань 2002 234 с.
        52. Tomlinson Р. Sugarman D Complications with stuns in adults with spina bifida // BMJ, 1995 V 311 P 286-287
        53. Weinberg J , Freed D.L et al Headache and Chiari I malformacion in the pediatric popula­tion // Pediatric Neurosurg 1998. V. 29 №1 P. 14-18.

К главе 6

        1. Capian L.R Clinical diagnosis of brain embolism H Cerebrovasc. Dis. 1995. V. 5, P 79-88,
        2. Austen W.G Howry D.H Ultrasound as a method to detect bubbles or particulate matter in the arterial line during cardiopulmonary bypass // J Surg. Res 1965. V. 5, P 283-284.
        3. Spencer M.P Campbell S D Development of bubbles in venous and arterial blood during hyperbaric decompression // Bull Mason. Clinic, 1968, V 22 P. 26-32.
        4. Aaslid R., MarkwalkerT M., Nornes H. Noninvasive transcranial Doppler ultrasound recording of flow velocity in basal cerebral arter ies // J Neurosurg 1982 V. 57 P 769-774
        5. Spencer M P., Thomas G I Nicholls S.C., Sauvage L R. Detection of middle cerebral artery emboli during carotid endarterectomy using transcranial Doppler ultrasonography // Stroke. 1990. V. 21. P. 415—423.
        6. Georgiadis D. Lindner A Manz M. et al. Intracranial microembolic signals in 500 patients with potential cardiac or carotid embolic source and in normal controls // Stroke. 1997 V 28 P. 1203-1207
        7. Consensus Committee of the Ninth Internationa1 Cerebral Hemodynamic Symposium / Basic identification criteria of Doppler microembolic signals//Stroke 1995 V. 26. P 1123.
        8. Markus H.S . Moiloy J Use of a decibel threshold in detecting Doppler embolic signals // Stroke 1997 V 28 P 692-695
        9. Ringelstem E.B , Droste D.W., Babikian VL. et al Consensus on microenibolus detection by TCD International Consensus Group on Microembolus Detection // Stroke 1998. V. 29. P. 725-729.
        10. Segura T. Serena J. Molins A. Davalos A. Clusters of microembolic signals: a new form of cerebral microembolism presentation in a patient with middle cerebral artery stenosis // Stro­ke 1998 V 29 P 722-724.
        11. Moiloy J. Markus H S. Multigated Doppler ultrasound in the detection of emboli iri a flow model and embolic signals in patients // Stroke. 1996. V, 27 P. 1548-1552.
        12. Smith J L. Evans D.H. Fan L. et ai Differentiation between emboli and artefacts using dual- gated transcranial Doppler ultrasound II Ultrasound Med Biol 1996. V 22 P 1031-1036
        13. Moehring M.A. Microembolus tracking with power M-mode transcranial Doppler ultrasound and simultaneous single gate spectrogram II Cerebrovasc. Dis. 2000. V. 10. Suppl. 1. P. 2.
        14. Smith J.L., Evans D.H., Naylor A.R. Signals from dual gated TCD systems: Curious observa­tions and possible explanations // Ultrasound Med. and Biol. 1997. V 23. P. 15-24.
        15. Cullinane M., Reid G., Dittrich R. et al. Evaluation of new online automated embolic signal detection algorithm, including comparison with panel of international experts // Stroke. 2000. V. 31. P. 1335-1341.
        16. Fan L., Evans D.H., Naylor A.R. Automated emboli identification: Detection using a combination of time and frequency domain information//Cerebrovasc. Dis. 2000. V. 10. Suppl. 1. P. 1.
        17. Uhlmann F., Schulte-Mattler W.J., Georgiadis D. Postembolic spectral patterns of microemb- olic signals II Cerebrovasc. Dis. 2000. V. 10. Suppl. 1. P. 3.
        18. Smith J.L., Evans D.H., Bell P.R., Naylor A.R. A comparison of four methods for distinguishing Doppler signals from gaseous and particulate emboli // Stroke. 1998. V. 29. P. 1133-1138.
        19. Droste D.W., Hansberg Т., Kemeny V. et al. Oxygen inhalation can differentiate gaseous from nongaseous microemboli detected by transcranial Doppler ultrasound // Stroke. 1997. V. 28. P. 2453-2456.
        20. Russell D., Brucher R. Online automatic discrimination between solid and gaseous cere­bral microemboli with the first multifrequency transcranial Doppler// Stroke. 2002. V. 33. P. 1975-1980
        21. Devuyst G., Vesin J.M., Despland P.A., Bogousslavsky J. The matching pursuit: Anew method of characterizing microembolic signals? II Ultrasound Med. and Biol. 2000. V. 26. P. 1051- 1056.
        22. Girault J.M., Kouame D., Ouahabi A., Patat F. Micro-emboli detection: An ultrasound Doppler signal processing viewpoint // IEEE Trans. Biomed. Eng. 2000. V. 47. P. 1431-1439.
        23. Palanchon P., Klein J., Bom N.. Dejong N. Emboli characterization using ultrasonic harmonic scattering // Cerebrovasc. Dis. 2001 V. 11. Suppl. 3. P 16.
        24. Palanchon P., Klein J., De Jong N. New ultrasonic transducer for characterization of microe­mboli // Cerebrovasc. Dis. 2002. V. 13. Suppl. 4. P. 10 (033).
        25. Futrell N. Pathophysiology of acute ischemic stroke: New concepts in cerebral embolism II Cerebrovasc. Dis. 1998. V 8. Suppl. 1. P. 2-5.
        26. Nabavi D.G., Arato S., Droste D.W. et al. Microembolic load in asymptomatic patients with cardiac aneurysm, severe ventricular dysfunction, and atrial fibrillation: Clinical and hemorh- eological correlates// Cerebrovasc. Dis. 1998 V. 8. P. 214-221.
        27. Zanella F.E., Berkefeld J. Carotid stenting with embolism prevention II Ztschr. Kardiol. 2000. Jg. 89. Suppl. 8. S. 47-52.
        28. Markus H.S., Brown M.M. Differentiation between different pathological cerebral embolic ma­terials using transcranial Doppler in an in vitro model // Stroke. 1993. V. 24. P. 1-5.
        29. Кузнецов A.H. Кардиогенная и артерио-артериальная церебральная эмболия: Этиоло­гия, патогенез, клиника, диагностика, лечение и профилактика // Автореф. дис. ... докт. мед. наук. СПб., 2001 32 с.
        30. Censori В. Partziguian Т., Casto L. et al. Doppler microembolic signals predict ischemic rec­urrences in symptomatic carotid stenosis // Acta Neurol. Scand. 2000. V. 101. P. 327-331.
        31. Molloy J., Markus H.S. Asymptomatic embolization predicts stroke and TIA risk in patients with carotid artery stenosis // Stroke. 1999. V. 30. P. 1440-1443.
        32. Nabavi D.G., Georgiadis D., Mumme T. et al. Clinical relevance of intracranial microem­bolic signals in patients with left ventricular assist devices: A prospective study // Stroke. 1996. V. 27. P. 891-896
        33. Rapp J.H., Pan X.M. Sharp F.R. et al. Atheroemboli to the brain: Size threshold for causing acute neuronal cell death // J. Vase. Surg. 2000. V. 32. P. 68-76.
        34. Valton L., Larrue V., Pavy Le Traon A., Geraud G. Cerebral microembolism in patients with stroke or transient ischaemlc attack as a risk factor for early recurrence // J. Neurol. Neuro­surg. Psychiatry. 1997 V. 63. P. 784-787.
        35. Thiel A., Kaps M. Circulating cerebral microembolisms: Detection with transcranial Doppler ultrasound //Anasthesiol. Intensivmed. Notfallmed. Schmerzther. 1996. Jg. 31. S. 127-131.
        36. Georgiadis D., Baumgartner R.W., Uhlmann F. et al. Venous MES in patients with artificial heart valves // Stroke. 1998. V. 29. P. 2238.
        37. Шевченко Ю. Л., Михайленко A.A., Кузнецов А.Н., Ерофеев А.А. Кардиохирургическая агрессия и головной мозг: Церебральная гемодинамика и неврологические исходы опе­раций на сердце. СПб.: Наука, 1997. 152 с.
        38. Georgiadis D., Baumgartner R.W., Karatschai R. et al. Further evidence of gaseous em­bolic material in patients with artificial heart valves // J. Thorac. Cardiovasc. Surg. 1998. V. 115 P. 808-810.
        39. Georgiadis D., Lindner A., Zierz S. Intracranial microembolic signals in patients with artificial heart valves: Drowning in numbers // Europ. J. Med. Res. 1998. V. 3. P. 99-102.
        40. Georgiadis D. Microembolism in prosthetic valve patients // Stroke. 1998. V. 29. P. 2237.
        41. Georgiadis D., Preiss M., Lindner A. et al Doppler microembolic signals in children with pros­thetic cardiac valves II Stroke. 1997. V. 28. P. 1328-1329.
        42. Droste D.W., Ringelstein E.B. Detection of high intensity transient signals (HITS): How and why? II Europ. J. Ultrasound. 1998. V. 7. P. 23-29.
        43. Sliwka U., Georgiadis D. Clinical correlations of Doppler microembolic signals in patients with prosthetic cardiac valves: Analysis of 580 cases // Stroke. 1998. V. 29. P. 140-143.
        44. Deklunder G., Prat A , Lecroart J.L. et al. Can cerebrovascular microemboli induce cogni­tive impairment in patients with prosthetic heart valves? // Europ. J. Ultrasound. 1998. V. 7. P. 47-51.
        45. Deklunder G., Roussel M., Lecroart J.L. et al. Microemboli in cerebral circulation and altera­tion of cognitive abilities in patients with mechanical prosthetic heart valves // Stroke. 1998. V. 29. P. 1821-1826.
        46. Devuyst G., DarbellayA., Kemeny V. et al Discrimination of the nature of microembolic signals in patients with mechanical prosthetic heart valves II Cerebrovasc. Dis. 2001. V. 11 Suppl. 3. P. 15.
        47. GeiserT., Sturzenegger M., Genewein U. et al. Mechanisms of cerebrovascular events as as­sessed by procoagulant activity, cerebral microemboli. and platelet microparticles in patients with prosthetic heart valves II Stroke. 1998. V. 29. P. 1770-1777.
        48. Hanzawa K., Furui E., Namura S. et al. Antiplatelets reduced non-gaseous HITS in patients with mechanical valve II Cerebrovasc. Dis 2000. V. 10. Suppl. 1. P. 4.
        49. Cullinane M.. Wainwright R., Brown A. et al Asymptomatic embolization in subjects with atrial fibrillation not taking anticoagulants: A prospective study // Stroke. 1998. V. 29. P. 1810- 1815.
        50. Nabavi D.G., Allroggen A., Reinecke H. et al. Absence of circulating microemboli in patients with lone atrial fibrillation II Neurol. Res. 1999. V. 21. P. 566-568.
        51. Babikian V.L., Hyde C., Pochay V., Winter M.R. Clinical correlates of high-intensity transient signals detected on transcranial Doppler sonography in patients with cerebrovascular disea­se// Stroke. 1994. V. 25. P. 1570-1573.
        52. Markus H.S., Thomson N.D., Brown M.M. Asymptomatic cerebral embolic signals in sympto­matic and asymptomatic carotid artery disease // Brain. 1995. V. 118. P. 1005-1011.
        53. Orlandi G., Parenti G., Bertolucci A., Murri L. Silent cerebral microembolism in asymptoma­tic and symptomatic carotid artery stenoses of low and high degree // Europ. Neurol. 1997. V. 38. P. 39-43.
        54. Droste D.W., Sonne M., Siemens H.J., Kaps M. Asymptomatic circulating cerebral emboli and cerebral blood flow velocity under aspirin and ticlopidine in patients with cerebrovascular disease И Neurol. Res. 1996. V. 18. P. 449^53.
        55. Droste D.W., Dittrich R., Kemeny V. et al. Prevalence and frequency of microembolic sig­nals in 105 patients with extracranial carotid artery occlusive disease // J. Neurol. Neuro­surg. Psychiatry. 1999. V. 67. P. 525-528.
        56. Orlandi G., Parenti G., Bertolucci A. et al. Carotid plaque features on angiography and asym­ptomatic cerebral microembolism // Acta Neurol. Scand. 1997. V. 96. P 183-186.
        57. Valton L., Larrue V., Arrue P. et al. Asymptomatic cerebral embolic signals in patients with carotid stenosis: Correlation with appearance of plaque ulceration on angiography // Stroke. 1995. V. 26. P. 813-815.
        58. Sitzer M., Muller W., Siebler M. et al. Plaque ulceration and lumen thrombus are the main sources of cerebral microemboli in high-grade internal carotid artery stenosis // Stroke. 1995. V. 26. P. 1231-1233.
        59. Шахнович В.А. Ишемия мозга: Нейросонология. М.: ACT, 2002. 298 с.
        60. Mayor I., Fossati С., Sztajzel R. Carotid plaque morphology and micro-embolic signals (MES): A study of 38 patients with moderate or high-grade stenosis // Cerebrovasc. Dis. 2001. V. 11. Suppl. 3. P. 26.
        61. Nagatsuka K. , Kajimoto K., Nagano K. et al. Relationship between microembolic signal and carotid plaque echogenesity // Cerebrovasc. Dis. 2001. V. 11. Suppl. 3. P. 26.
        62. Siebler M. Kleinschmidt A., Sitzer M. et al. Cerebral microembolism in symptomatic and asymp­tomatic high-grade internal carotid artery stenosis // Neurology. 1994. V 44. P. 615-618.
        63. Sliwka U., Lingnau A., Stohlmann W.D. et al Prevalence and time course of microembolic signals in patients with acute stroke: A prospective study // Stroke. 1997. V. 28. P. 358-363.
        64. Van Zuilen E.V., Moll F.L. Vermeulen F.E. et al. Detection of cerebral microemboli by me­ans of transcranial Doppler monitoring before and after carotid endarterectomy // Stroke. 1995. V. 26. P. 210-213.
        65. Goertler M., Baeumer M., Kross R. et al. Rapid decline of cerebral microemboli of arterial origin after intravenous acetylsalicylic acid // Stroke. 1999. V. 30. P. 66-69.
        66. Lennard N., Smith J.L., Hayes P. et al. Transcranial Doppler directed dextran therapy in the prevention of carotid thrombosis: Three hour monitoring is as effective as six hours // Europ. J. Vase. Endovasc. Surg. 1999. V. 17. P. 301-305.
        67. Takada Т., Akiyama H., Moriyasu H. et al. Disappearance of embolic signals on transcranial Doppler sonography following antiplatelet therapy in a patient with transient ischemic attacks II Rinsho Shinkeigaku. 1998. V. 38. P. 329-332.
        68. Spencer M.P. Transcranial Doppler monitoring and causes of stroke from carotid endarterec­tomy // Stroke. 1997. V. 28. P. 685-691.
        69. Gao M.Y., Sillesen H.H., Lorentzen J.E., Schroeder T.V. Eversion carotid endarterectomy generates fewer microemboli than standard carotid endarterectomy II Europ. J. Vase. Endo­vasc. Surg. 2000. V. 20. P 153-157.
        70. Levi C.R., Roberts A.K., Fell G. et al. Transcranial Doppler microembolus detection in the identification of patients at high risk of perioperative stroke // Europ. J. Vase. Endovasc. Surg. 1997. V. 14. P. 170-176.
        71. Muller M., Behnke S., Walter P. et al. Microembolic signals and intraoperative stroke in carotid endarterectomy//Acta Neurol. Scand. 1998. V. 97. P. 110-117.
        72. Smith J.L., Evans D.H., Gaunt M.E. et al. Experience with transcranial Doppler monitoring re­duces the incidence of particulate embolization during carotid endarterectomy // Brit. J Surg. 1998 V 85. P. 56-59.
        73. Ackerstaff R.G Jansen C., Moll F.L et al The significance of microemboli detection by me­ans of transcranial Doppler ultrasonograpny monitoring in carotid endarterectomy // J Vase Surg. 1995. V. 21. P. 963-969.
        74. Muller M Reiche W., Langenscheidt P et al. Ischemia after carotid endarterectomy: Compa­rison between transcranial Doppler sonography and diffusion-weighted MR imaging // Amer. J Neuroradiol. 2000 V 21 P. 47-54
        75. Van Gijn J.. Surgical complications of carotid endarterectomy // Stroke prevention / Ed. W. Dorndorf. P. Marx. Basel: Karger 1994. P 122-130
        76. Levi С. R. О Malley H.M., Fell G, et al. Transcranial Doppler detected cerebral microembol­ism following carotid endarterectomy High microembolic signal loads predict postoperative cerebral .schaemia II Brain 1997 V. 120, P. 621-629
        77. Van Zuilen E V Moll F.L Vermeulen F.E et al Detection of cerebral microemboli by me­ans of transcranial Doppler monitoring before and after carotid endarterectomy II Stroke 1995 V. 26 P 210-213.
        78. Ohki T Roubm G,S. Veith F.J et al. Efficacy of a filter device in the prevention of embolic events dur,ng carotid angioplasty and stenting An ex vivo analysis II J. Vase. Surg 1999 V. 30, P. 1034-1044
        79. McCleary A.J. Nelson M Dearden N.M. et al. Cerebral haemodynamics and embolization during carotid angioplasty m high-risk patients // Brit. J. Surg. 1998. V. 85. P 771-774
        80. Rolke R. Hunsche S , Thomaiske С et al. Carotid angioplasty and stenting: Correlation of hemodynamic changes and embolic events by means of ultrasound and MRIII Cerebrovasc Dis 2001 V 11. Suppl. 3. P. 12
        81. Censori В , CamerSingo M., Casto L. el al Carotid stents are not a source of microemboli late after deployment//Acta Neurol Scand 2000 V 102 P 27-30.
        82. Henry M., Amor M Henry I. et al Carotid stenting with cerebral protection: First clinical experience using the PercuSurge GuardWire system // J Endovasc. Surg. 1999. V. 6, P 321-331.
        83. Sievert H. Pfeil W. Bosenberg I et al. Primary stent implantation in the internal carotid artery // Dt. Med Woch.-Schr. 1999. Jg 124 P 1262-1266
        84. Kay R WooKS.,TseK K etal. Cerebral microembolism detected by transcranial Doppler during percutaneous transvenous mitral commissurotomy //Amer J. Cardiol 1995. V 75. P. 189-190
        85. Gencbay M Turan F Degertekin M. et al Contrast echoes detected during percutaneous mitral balloon commissurotomy with Inoue balloons and their relation to cerebral microembo­lic signals II Angiology. 1998 V 49 P 909-914.
        86. Padayachee T S., Parsons F., Theobold R. et al. The detection of microemboli in the middle cerebral artery during cardiopulmonary bypass: A transcranial Doppler ultrasound investigat­ion using membrane and bubble oxygenators//Ann Thorac. Surg. 1987 V. 44 P. 298-302,
        87. Van der Linden J. Casimir-Ahn H When do cerebral emboli appear during open heart oper­ations? A transcranial Doppler study II Ann Thoiac. Surg, 1991. V 51 R 237-241.
        88. Georgiadis D Stets P Schorcht A. et al. Doppler microembolic signals during cardiac surg­ery II Cerebrovasc Dis. 2000. V. 10. Suppl. 1 P. 4
        89. Padayachee TS., Parsons S., Theobold R et al. The effect of arterial filtration on reduction of gaseous microemboli in the middle cerebral artery during cardiopulmonary bypass /Ann Thorac. Surg 1988. V 45. P 647-649
        90. Baker A.J , Naser B. Benaroia M., Mazer C.D Cerebral microemboli during coronary artery bypass using different cardioplegia techniques //Ann. Thorac. Surg. 1995. V. 59. P. 1187-1191.
        91. Braekken S.K., Russell D., Brucher R. et al. Cerebral microembolic signals during cardiop­ulmonary bypass surgery: Frequency, time of occurrence, and association with patient and surgical characteristics II Stroke. 1997. V. 28. P. 1988-1992.
        92. Barbut D., Lo Y.W., Hartman G.S. et al. Aortic atheroma is related to outcome but not numb­ers of emboli during coronary bypass II Ann. Thorac. Surg. 1997. V. 64. P. 454-459.
        93. Brown W.R., Moody D.M., Challa V.R. et al. Longer duration of cardiopulmonary bypass is associated with greater numbers of cerebral microemboli // Stroke. 2000. V. 31. P. 707-713.
        94. Russell D Cerebral monitoring using TCD during invasive cardiovascular investigations and operations II Cerebrovasc. Dis. 2002. V. 13. Suppl. 4. P. 15-16 (053).
        95. Braekken S.K., Reinvang I., Russell D. et al. Association between intraoperative cerebral microembolic signals and postoperative neuropsychological deficit: Comparison between pa­tients with cardiac valve replacement and patients with coronary artery bypass grafting // J. Neurol. Neurosurg. Psychiatry. 1998. V. 65. P. 573-576.
        96. Никитин Ю.М. Ультразвуковая допплерография в диагностике поражений артерий дуги аорты и оснований мозга II Ультразвуковая допплеровская диагностика сосудистых за­болеваний / Под ред. Ю.М. Никитина, А.И Труханова М.: Видар. 1998. С. 64-114.
        97. Томилин А.А. Церебральные микроэмболии у больных с атеросклеротическими пора­жениями сонных артерий. Кпинико-допплерографическое сопоставление II Автореф. дис. ... канд. мед. наук. Москва, 2000. 29 с.
        98. Кузнецов А.Л. Ишемический инсульт: риск церебральной эмболии при различных фор­мах кардинальной патологии II Автореф. дис. ... канд. мед. наук. 2002. 24 с.
        99. Никитин Ю.М. Ультразвуковая диагностика сосудистых заболеваний нервной системы II Функциональная диагностика нервных болезней: Руководство для врачей / Под ред. Л.Р. Зенкова, М.А. Ронкина. М.: Медпресс-информ, 2003. С. 384-435.

К главе 7

  1. Куликов В.П., Хорев Н.Г., Герасименко И.Н., Смирнов К.В., Осинцева Л.В. Цветное ду­плексное сканирование сосудов в диагностике патологической извитости сонных арте­рий II Эхография. 2000. Т. 1. № 2. С. 147-154.
  2. Смирнова Ю.В., Куликов В.П., Хорев Н.Г., Сидор М.В., Смирнов К.В. Нарушения мозго­вого кровообращения и гемодинамическая эффективность лечения патологической из­витости внутренних сонных артерий у детей // Эхография. 2000. Т. 1. № 4. С. 452—457.
  3. Godin M.S., Rice J.С., Kerstein M.D. Tortuosity of the right common carotid artery simulating aneurism // South. Med. J. 1988. V. 81. № 11. P. 1382-1385.
  4. Fearn S.J., McCollum C.N. Shortening and reimplantation for tortuous internal carotid arteries // J. Vase. Surg. 1998. V. 27. P. 936-939.
  5. Quattelebaum J.K.Jr., Upson E.T., Neville R.L. Stroke associated with elongation and kinking of the carotid artery: long term follow-up II Ann. surg. 1973. V. 177. P. 572-579.
  6. Perdue G.D., Barreeca J.P., Smith R.B. The significance of elongation and angulation of the carotid artery: a regative view // Surgery. 1975. V. 77. P. 45-52.
  7. Najati H., Javid H., Due W.S. Kinked internal carotid artery. Clinical evaluations and surgical correction //Arch. Surg. 1964. V. 89. P. 134-143.
  8. British Medical Journal leading article: kinked carotid arteries // Br. Med. J. 1977. № 1. P. 1177.
  9. Boriorii R . Garofalo M.. Actis Dato G.M. Kinking of internal carotid artery: is it a risk factor for cerebrovascular damage in patients undergoing cardiac surgery? // J. Cardiovasc. Surg 1994, V 35. № 4. P 325-326.
  10. Huemer M., Emminger W. Trattnig S Kinking and stenosis of the carotid artery associated with homolateral ischaemic brain infarction in a patient treated with cyclosporin II A. Eur J Pediatr 1998. V 157 №7 P 599-601.
  11. Desai В Tooie J.R Kinks cons and carotids: a review/ Stroke. 1975. V 6. P. 649 -653
  12. Sarkari N.B S. Holmes J.M Bickerstaff E R, Neurological manifestations associated with internal carotid loops and kinks in children // J Neurol. Neurosurg. Psychiatry 1970. V. 33, P 194-200
  13. Riser MM Geraus J Ducoudray J Ribaunt L Doiicho-carotide interne avec synarome vertigneux II Neurology Paris, 1951. V. 85 P. 145.
  14. Prencipe G Pellegrino L. Tomaiuolo M Donchoarteriopatnies of the carotid arteries and atherosclerotic disease II J International Angiology. 1995. V. 14 P 212
  15. Pellegrino L.. Prencipe G Doiichoarteriopathies (kinking coiling tortuosity) of carotid arteries arid atherosclerotic disease, an ultrasonographic study II Caidiologia 1998 V. 43. № 9 P 959-966.
  16. Prencipe G. Pellegrino L Vairo F Dolichoarteriopathy (kinking coiling, tortuosity) of the carotid arteries and cardiovascular risk factors H Minerva Cardioangiol. 1998, V. 46 Ns 1-2. P 1-7
  17. Сосудистые заболевания нервной системы / Под ред. Е В Шмидт М.: Медицина, 1975 663 с.
  18. Weibel J.. Fields WS. Toriuosity coiling and kinking of the internal carotid artery. I. Etiology and radiographic anatomy//Neurology. Milmeap 1965 V. 15 P 7-18.
  19. Weibel J Fields W.S Tortuosity, coning and kinking of the interna) carotid artery II, Relation­ship of morphological variation to cerebrovascular insufficiency II Neurology, Minneap, 1965 V 15 P. 462-468
  20. Верещагин H.B Деформации магистральных артерий головы и их значение в развитии нарушений мозгового кровообращения в пожилом возрасте//Вестник АМН СССР 1980. № 10. С. 7-10
  21. Долматов Е.А Дюжиков А.А Хирургическое лечение патологической извитости внут­ренних сонных артерий // Кардиология. 1989. Т 29. № 3. С. 45^5-7.
  22. Покровский А.В. Атеросклероз аорты и ее ветвей II Чазов Е И Болезни сердца и сосу­дов Руководство для врачей. М Медицина 1992. С. 286-327
  23. Mascol. F Mari С Liboni A. The elongation of the internal carotid artery. Diagnosis and sur­gical treatment//J Cardiovasc. Surg. Torino. 1987. V 28. № 1. P. 9-11
  24. Metz H. Murray-Leslie R.M Bannister R.G Kinking of internal carotid artery in relation to cerebrovascular disease II Lancet 1961 V I P, 424-426.
  25. MillicanCH, Siebart P. G. Whisnant J P. The clinical pattern in certain types of occlusive cerebrovascular disease // Circulation. 1960. V 22. P 1002-1010.
  26. Vollmar J.. Nadjafi A S.. Stalker С G. Surgical treatment of kinked internal carotid arteries II Br J.Surg 1976 V. 63 P, 847-850,
  27. Suzuki J. Ohara I. Saso S improvement of convulsion by operation for kinked internal ca- rotid artery in an infant// Tohoku J. Exp. Med 1964 V. 84. P. 137-143.
  28. Гарасеферян PO. Патологическая извитость сонной артерии и её значение в на­рушении мозгового кровообращения //Журн. невропатол и психиатр. 1965 Т 65 № 4 С.489-498
  29. FieemanTR LipittW H Carotid artery syndrome due to kinking surgical treatment in forty- four cases //Am. Surg. 1962. V. 28. 745-748.
  30. Henly W.S., Cooley D.A., Giordon W.B. Tortuosity of the internal carotid artery. Report of seven cases treated surgically // Postgrand. Med. 1962. V. 31. P. 133-144.
  31. Robicsek F., Daugherty H.K., Sanger P.W. Intermittent cerebrovascular insufficiency. A frequ­ent and curable cause of stroke // Geriartric. 1967 V. 22. P. 96-108.
  32. Derrick J.R., Smith T. Carotid kinking as a cause of cerebral insufficiency//Circulation. 1962 V. 25. P. 849-853.
  33. Harrison J.H., Davalos P.A. Cerebral ischemia: surgical procedure in cases due to tortuosity and buckling of the cervical vesses //Arch. Surg. 1962. V. 84. P. 84-94.
  34. Parrott J.C. Internal carotid artery insufficiency //Am. J. Surg. 1964. V. 108. P. 777-784.
  35. Rundles W.R., Kimbell F.D. The kinked carotid syndrome //Angiology. 1969. V. 20. P. 177-194.
  36. Spence H.C. Pseudo stroke. Acute cerebral insufficiency with congenital carotid kinking // JAMA. 1963. V. 186. P. 76.

К главе 8

        1. Ганнушкина И.В., Лебедева Н.В. Гипертоническая энцефалопатия. М.: Медицина, 1987. 238 с.
        2. Шмидт Е.В. Вопросы эпидемиологии сосудистых заболеваний головного мозга. М.: Ме­дицина, 1972. 204 с
        3. Шмидт Е.В. Сосудистые заболевания нервной системы. М.: Медицина, 1975. С. 663.
        4. Сепп Е.К., Цукер М.Б., Шмидт Е.В. Нервные болезни. М.: Медгиз, 1954. 555 с.
        5. Боголепов Н.К., Давиденков, С.Н. Раздольский, И.Я. Нервные болезни. М.: Медгиз, 1956. 517 с.
        6. Габибов Г.А., Шахнович А.Р. Клиника, диагностика и обоснование комплексного лечения больных с синдромом внутричерепной гипертензии неопухолевого генеза // Вопр. ней­рохирургии. 1994 № 4. 36-39 с.
        7. Карпенко М.А. Особенности венозного кровообращения у больных нейроциркулятор- ной дистонией гипертензивного типа и гипертонической болезнью // Автореф. дис. ... канд. мед. наук. СПб., 1996. 20 с.
        8. Шахнович А.Р, Шахнович В.А. Диагностика нарушений мозгового кровообращения. Транскраниальная допплерография. М., 1996. 436 с.
        9. Karahalios D.G., Rekate, H.L., Khayata М.Н. Elevated intracranial venous pressure as a universal mechanism in pseudotumor cerebri of varying etiology// Neurology. 1996. 46 (1). P. 198-202.
        10. Kim A.W., Trobe J.D. Syndrome simulating pseudotumor cerebri caused by partial transverse venous sinus obstruction in metastatic prostate cancer //Am. J. Opthalmol. 2000. Feb. 129 (2). P 254-256.
        11. Kirch E., Kaim A., Engelter S. Internal carotid artery dissection: Diagnosis with MR-angiogra- phy with special apply of a caudal saturation pulse // Europ. congr. of radiology. Vienn, 1997. P. 11-70.
        12. Kabat, A.G. Intracranial hypertension II Optom. Clin. 1996. 5 (3^). P. 153-79.
        13. Тейлор Р.Б. Трудный диагноз. M.: Медицина, 1992. Т. 2. 591 с.
        14. Шахнович В.А., Бехтерева Т.Л., Серова Н.К. Нарушения венозного кровообращения го­ловного мозга при внутричерепной гипертензии // Эхография. 2000. № 1. С. 80-82.
        15. Холоденко М И. Расстройства венозного кровообращения в мозгу. М.: Медицина, 1963. С. 228.
        16. Шмидт Е.В. Лунев Д.К. Верещагин Н.В. Сосудистые заболевания головного и спинного мозга. М- Медицина. 1976. 240 с
        17. Тимофеева ТВ Полунина И С., Щербакова Е Я Диагностика поражений венозных кол лекторов головного мозга И Воен.-мед. журн 1997 № 5. С 26-34
        18. Бердичевский М.Я. Венозная дисциркуляторная патология головного мозга. М : Меди­цина 1989.224 с.
        19. Labropouos N. Volteas N Leon М. The role of venous outflow obstruction in patients with chronic venous dysfunction//Arch, Surg. 1997 132 (1). P. 46-51.
        20. Болезни сердца и сосудов: Руководство для врачей / Под ред. Е.И Чазова, М.: Медици­на 1992 Т 3 442 с.
        21. Ситковский Н Б Даныиин Т.И, Кисель Н.П. О патогенезе врожденной аневризмы вну­тренних яремных вен // Хирургия. 199? № 8 С. 22-25.
        22. Беков Д. Б. Атлас венозной системы головного мозга человека. М.: Медицина 1965. 358 с.
        23. Беков Д. Б., Михайлов С.С. Атлас артерий и вен головного мозга М Медицина 1979 287 с.
        24. Синельников РД. Атлас анатомии человека. М Медицина. 1979. Т 2. 472 с.
        25. Синельников Р.Д, Атлас анатомии человека. М.: Медицина 1974. Т. 3. 112 с.
        26. Вильховой В.Ф. Рентгеноанатомический атлас сосудов. Киев Здоровья, 1975 114 с.
        27. Савельев B.C., Думпе Э.П , Яблоков Е.Г. Болезни магистральных вен М. Медицина. 1972.440 с.
        28. Winter F. Persistent left superior vena cava. Survey of world literature and report of thirty additional cases // Angiology. 1954 V. 5, P 90
        29. Лущик У Б, Особенности изменений артериального и венозного кровообеспечения го­ловного мозга в диагностике и лечении цереброваскулярных заболеваний у лиц разно­го возраста II Автореф. дис.... докт мед наук. Киев 1998. 37 с.
        30. Родионов А.А. Закономерности роста и развития внутренних позвоночных сплетений у плодов и новорожденных // Вопросы морфогенеза сосудистой системы Благовещенск, 1989 Вып. 3. С. 18-26.
        31. Бабский Е. Б. Зубков А.А. Косицкий Г, И Физиология человека. М. Медицина 1972 С 111-113
        32. Лелюк С.Э Лелюк В.Г. Закономерности изменения церебральной венозной гемодина­мики при артериальной гипертензии // Эхография. 2000. № 1 С 84-89.
        33. Пироганов Ф.Ф Разумовский А.Ю. Перевязка внутренней яремной вены показания к операции и ее влияние на мозговое кровообращение //Хирургия 1995 № 4. С. 64-65.
        34. Wnite С. S MR Baffa J M, Haney PJ. Imaging of congenital anomalies of the thoracic veins // Radiographics. 1997 17. P 595-608
        35. Зубарев А.Р. Григорян PA. Ультразвуковое ангиосканирование. М.. Медицина 1991. 176 с.
        36. Карлов В.А. Стулин И.Д., Богин Ю.Н Ультразвуковая и тепловизионная диагностика сосудистых поражений нервной системы М.. Медицина 1986. 213 с
        37. Куликов В.П, Цветное дуплексное сканирование в диагностике сосудистых заболева­ний. Новосибирск: СО РАМН, 1997. 204 с.
        38. Larcom PG Lotke Р.А., Steinberg М.Е Magnetic resonance venography versus contrast venography to diagnose thrombosis after joint surgery // Clin. Ortop. Hospital of the University of Pennsylvania-Philadelphia. USA. 1996. V. 331. P. 209-215.
        39. Кунцевич Г.И. Дан B.H., Маштакова Е.Ю. Комплексная ультразвуковая диагностика внеорганных опухолей шеи II Визуализация в клинике 1998. № 13 С. 14-18.
        40. Михайлов А.Н. Руководство по медицинской визуализаци. Минск, 1996. 506 с.
        41. Неймарк Е.З. Тромбозы внутричерепных синусов и вен. М.: Медицина, 1975. 174 с.
        42. Kondo Ch., Caputo G., Higgins Ch. Blood flow measurements with magnetic resonance ima­ging // Chest and card. Radiol. NICER, 1991. P. 321-342.
        43. Todini A.R., Strano Ed. A., Novo S. Color flow imaging in the venous disease //Advances in vascular pathology. EXCERPTA MEDICA, 1990. P. 469-470.
        44. Vazquez E., Enriques G., Castellote A. US, CT, and MR imaging of neck lesions in child­ren. // Radiographics. 1995. 15. P. 105-22.
        45. Стулин И.Д., Карлов B.A., Скорунский И.А. О некоторых возможностях ультразвуковых методов в оценке состояния венозного компонента церебральной гемодинамики (кли- нико-экспериментальное исследование) // Журн. невропатол. и психиатр, им. С.С. Кор­сакова. 1981. Т. 81. № 2. С. 65-69.
        46. Чечеткин А.О., Варакин Ю.Я., Кугоев А.И., Никитин Ю.М. Ультразвук в исследовании кровотока по церебральным венам и синусам твердой мозговой оболочки. Обзор лите­ратуры // Ультразвук, диагност. 1999. № 1. С. 92-102.
        47. Лелюк В.Г., Лелюк С.Э. Ультразвуковая ангиология. М.. Реальное время, 2003. 322 с.
        48. Елисеева Н.М., Шахнович В.А., Серова Н.К. Результаты нейроофтальмологического обследования и транскраниальной доппперографии при изучении отдельных звеньев патогенеза застойных дисков зрительных нервов / Современные минимально-инвазивные технологии (Нейрохирургия, вертебрология, неврология, нейрофизиология): Мате­риалы VI Международного симпозиума. СПб., 2001. С. 28-29.
        49. Слободин К.Э. Принципы, современные возможности и перспективы лучевой диагно­стики в офтальмологической практике// Вестн. рентгенологии и радиологии. 2001. № 1. С 55-61
        50. Асратян С.А. Особенности церебрального артериального и венозного кровообращения при хронических цереброваскулярных заболеваниях//Автореф. дис.... канд. мед. наук, 1999.20 с.
        51. Бокерия Л.А., Бузиашвили Ю.И., Шумилина М.В. Нарушения церебрального венозного кровообращения у больных с сердечно-сосудистой патологией (головная боль, ишемия, артериосклероз). М.: Издательство НЦССХ им. А.Н. Бакулева РАМН, 2003. 127 с.
        52. Корниенко В.Н. Функциональная церебральная ангиография. Л.: Медицина, 1981. С. 5-79.
        53. Кипервас И.П. Периферические нейроваскулярные синдромы. М.: Медицина, 1985. С. 5-64.
        54. Кривенко З.В., Рабкин Д.И. Минх Н.В. Комплексная диагностика синдрома верхней по­лой вены в определении показаний и оценке эффективности рентгеноэндокавальной реваскуляризации / Новые технологии в рентгенохирургии: Тез. 9 Всесоюз. симп. / Под ред. И.Х. Рабкина. М., 1989. С. 24-25.
        55. Абдрахманов Ж.Н., Бейсебаев А.А., Хамзин A.X. Ангиография в предоперационной диагностике синдрома верхней полой вены / Материалы Международного симпозиума по сосудистой и эндоваскулярной хирургии. Алма-Ата, 1991. С. 172-173.
        56. Warrell J.A. et al. Chest case of the day. Obstruction of the left brachiocephalic vein // Am. J. Roentgenol. 1992. 158 (6). P. 1358.
        57. Кулакова С.В., Кочкин Ю.Н. Визуализация венозных коллекторов головы и шеи (сину- сосцинтиграфия) при нейрохирургической патологии II Вестн. рентгенологии и радио­логии. 1996. № 4 С. 28-29.
        58. Крылова Н.В. Венозная система: Анатомия человека в схемах и рисунках / Под ред. Н.В. Крылова, Н.И. Волосок. М.: Изд-во Рос. ун-та Дружбы народов 1997. С. 21-43
        59. Бурцев Е.М. Тромбозы внутричерепных венозных синусов // Журн. неврологии и психи­атрии им С.С. Корсакова. 1999. № 7. С. 55-59.
        60. Дербенева M.J1. Клиника и лечение начальных проявлений отогенных внутричерепных осложнений // Вестн. оториноларингологии. 1999. № 3. С. 26-30.
        61. Anderson Ch. М., Edelman R.P., Turski Н. Clinical Magnetic Resonance Angiography. New York: Raven Press, 1993. 498 p.
        62. Hagen Т., Bartylla K„ Waziri A. Cerebral venous thrombosis: The diagnostic value of CT-an- giography / Europ. congr. of radiology. Vienn, 1997. P. 327.
        63. Bashist В., Parisi A., Frager D. Abdominal CT findings when the superior vena cava, bra­chiocephalic vein, or subclavian vein is obstructed //Am. J. Roentgenol. 1996. V. 167 (6). P. 1457-1463.
        64. Bongartz G. Imaging of atherosclerosis with MRI // Advances in vascular pathology. EXCERPTA MEDICA, 1990. P. 121-126.
        65. Макаренко B.H., Козлов В.В., Губская Н.В. Спиральная компьютерная томография в диагностике патологии сосудистого русла // Вестн. рентгенологии и радиологии. 1996. № 5. С. 21-25.
        66. Федоров В.Д., Кармазановский Г.Г. Перспективы применения спиральной компьютерной томографии в многопрофильной хирургической клинике / Современная компьютерная и магнитно-резонансная томография в многопрофильной клинике: Материалы между­народной конф. М., 1997. С. 15-16.
        67. Olszycki М., Goraj В. Spiral CT venography in imaging cerebral veins // Neuroradiology 1999. V. 41. Suppl. 1. P. 90.
        68. Манчакиди Г.А., Варваренко В.И., Федоров А.Ю. Системный подход к количественному анализу данных ангиографических исследований // Соврем, способы лучевой диагност, в кардиологии: Сб. науч. тр. Томск, 1990. С. 80-81.
        69. Гаспарян С.С., Туманова А.А. Качественная оценка ликвородинамики и венозного отто­ка у больных с синдромом «доброкачественной» внутричерепной гипертензии // Вестн. рентгенологии и радиологии. 1996. №4. С. 26-27
        70. Сергиевский С.Б., Сергиевская О.Ф., Асратян С.А. Венозное кровообращение головно­го мозга при цереброваскулярной патологии по данным радиоцеребрографии // Акту­альные вопросы терапевтической клиники: Сб. науч. тр. Иваново, 1996. С. 107-110.
        71. Синицын В.Е., Терновой С.К., Стукалова О.В. Магнитно-резонансная флебография // Визуализация в клинике. 1997. № 11. С. 6-9.
        72. Farooki S , Curran J., Giza С. Magnetic Resonance Venography of Dural Sinus Thrombosis in Children //Am. Roentgen Ray Society Annual Meeting. 1997. P. 492-493.
        73. Dolz J.L., Hugiet M., Capdevila A. MRA: A tool to diagnose thoracic outlet syndrome. // Diag- nost. Imag. Europe. 2000. Jul-Aug. P. 23-27.
        74. Naidich D. Magnetic resonance imaging of mediastinal and hilar masses // Chest and card. Radiol. NICER, 1991. P. 126-145.
        75. Koito H , Suzuki J., Ohkubo N. Three-dimensional reconstructed magnetic resonance imag­ing for diagnosing persistent left superior vena cava: comparison with magnetic resonance angiography and plain chest radiography//J. Cardiol. 1996. 28. P. 161-70.
        76. Ринк П. Магнитный резонанс в Медицине: Основной учебн. Европейск. форума по маг­нит. резонансу. 1993. 228 с.
        77. Абрамова Н.Н., Беличенко О.И. Магнитно-резонансная томография и магнитно-резо­нансная ангиография в визуализации сосудистых структур // Вестн. рентгенологии и радиологии. 1997. № 2. С. 50-54.
        78. Белова Т.В., Петряйкин А.В., Фадеева Л.М. Влияние турбулентности потока на МРТ-сигнал (TOF-последовательности MP-ангиографии, результаты экспериментальных исследований) // Современная компьютерная и магнитно-резонансная томография в многопрофильной клинике: Материалы Международной конф. М., 1997. С. 3-4.
        79. Recio М., Viano J., Martinez V. Improved techniques boost pelvic MR angio // Diagnost. Imag. Europe. 2000. Nov. P. 29-35.
        80. Шагал Л.В., Музлаев Г.Г. Венозная офтальмодинамометрия в диагностике нарушений венозного кровообращения при дисциркуляторной энцефалопатии // Материалы VIII Всероссийского съезда неврологов. Казань, 2001. С. 314.
        81. Куликов В.П., Доронина Н.Л. Транскраниальная стресс-допплерография в оценке со­стояния мозгового кровообращения // Эхография. 2000. № 1. С 93-98.
        82. Шиллер Н., Осипов М.А. Клиническая эхокардиография. М., 1993. С. 260.
        83. Кинев Д.Н., Сумин А.Н. Феномен спонтанного эхоконтрастирования в полости левого предсердия при хронической мерцательной аритмии и факторы, влияющие на его вы­раженность // Тезисы доклад. 3-го съезда Российской ассоциации специалистов ультра­звуковой диагностики в медицине. М., 1999. С. 53.
        84. Стулин И.Д. К методикам исследования венозного кровообращения головного мозга // Материалы VIII Всероссийского съезда неврологов. Казань, 2001. С. 299.
        85. Стулин И.Д. Особенности изучения венозной церебральной циркуляции в норме и па­тологии // Современные минимально-инвазивные технологии (Нейрохирургия, вертебрология, неврология, нейрофизиология): Материалы VI международного симпозиума. СПб., 2001. С. 78-80.
        86. Евдокимов А.Г. Болезни артерий и вен: Справочное руководство для практического вра­ча / Под ред. А.Г. Евдокимова, В.Д. Тополянского. М., 2001. С. 156-158.

К главе 9

  1. Демченко И. Т. Кровоснабжение бодрствующего мозга. Л.: Наука, 1983. 148 с.
  2. Мчедлишвили Г.И. Микроциркуляция крови. Л , 1989. 285 с.
  3. Конради Г.П. Регуляция сосудистого тонуса. Л.: Наука, 1973. 325 с.
  4. Угрюмов В.М., Теплов С.И., Тиглиев Г.С. Регуляция мозгового кровообращения. Л.: Ме­дицина, 1984. 135 с.
  5. Edvinsson L., Nielsen К.С., Owman С., West К.А. Sympathetic neural influence on norepin­ephrine vasoconstriction in brain vessels //Arch. Neurol. 1972. V 27. № 6. P. 492-495.
  6. Kawamura Y., Meyer J.S., Hiromoto H., Aoyagi M., Tagashira Y„ Ott E.O. Neurogenic control of cerebral blood flow in thq baboon. Effects of cholinergic inhibitory agent, atropine, oncer - bral autoregulation and vasomotor reactivity to changes in PaC02. (Cerebral autoregulation and COz responses with atropine) // J.Neurosurg. 1975. V. 43. Decembre. P. 676-688.
  7. Strandgaard S. Autoregulation of cerebral circulation in hypertension Copenhagen: Munksgaard, 1978. 82 p.
  8. Семенютин В.Б. Внутримозговые холинергические механизмы регуляции тонуса мозго­вых сосудов при стандартизированной психической нагрузке II Регионарное кровообра­щение и микроциркуляция. 2002. № 1. С. 47-51.
  9. Niwa К., Lindauer U., Villringer A. Dirnagl U. Blockade of Nitric oxide synthesis in rats strong­ly attenuates the CBF response to extracellular acidosis // J. of CBF and Met. 1993. V. 13. P. 535-539.
  10. Fog M. The relationship between the blood pressure and the tonic regulation on the pial ar­teries//J. Neurology and Psychiatry. 1938. V. 1. № 2. P. 187-197.
  11. Purves M.J. The physiology of the cerebral circulation. Cambridge, 1972. 226 p.
  12. Moncada S., Palmer R.M.G., Higgs E.A. Nitric oxide: physiology, pathophysiology and phar­macology// Pharmacol Rev. 1994. V. 43. P. 109-142.
  13. ladecola C., Beitz A.J., Renno W., Xu X., Mayer В., Zhang F. Nitric oxide synthase-containing neural processes on large cerebral arteries and cerebral microvessels // Brain Res. 1993. V. 606. P. 148-155.
  14. Kelly P.A., Ritchie I.M., Arbuthnott G.W. Inhibition of Neuronal Nitric Oxide Synthase by 7-Nitroindazole: Effects upon Local Cerebral Blood Flow and Glucose Use in the Rat//J. of CBF&M. 1995. V. 15. № 5. P. 766-773.
  15. Brierley J.B. Pathology of cerebral ischemia // Cerebral Vascular Diseases 8 Princeton Conference / Ed. F.H. McDowell and R.W. Brennan, Grune and Stratton Publ. New York, 1973. P. 59-75.
  16. Paulson O.B., Strandgaard S., Edvinsson L. Cerebral Autoregulation. Cerebrovascular and Brain Metabolism Reviews. New York: Raven Press, 1990. V. 2. P. 161-192.
  17. Langfitt Thomas W., Obrist Walter D. Cerebral blood flow and metabolism after intracranial trauma // Craniacerebral Trauma. Basel et al., 1981. P. 14-48.
  18. Sadoshima S , Fujii K., Yao H. et al. Regional cerebral blood flow autoregulation in normoten- sive and spontaneously hypertensive rats-effects of sympathetic denervation // Stroke. 1986. V. 17. № 5. P. 981-984.
  19. Ганнушкина И.В., Лебедева Н.В. Гипертоническая энцефалопатия. М.: Медицина, 1987. 224 с.
  20. Meinig G., Reulen H.J., Simon С., Hadjidimos A., Schurmann К. Cerebrale Vasoparalyse, arterielle Hypertension und Hirnodem // J. Neurol. 1975. V. 211. P. 25-38.
  21. Brierley J.B. The no-reflow phenomenon // Cerebr. Circ. and Metab. Berlin et al., 1975. P. 555.
  22. Miller J.D., Stanek A.E., Langfitt T.W. A comparison of autoregulation to changes in intracranial and arterial pressure in the same preparation // Europ. Neurolog. 1971. V. 6. № 1. P. 34-37.
  23. Hamer J., Hoyer S., Alberti E., Stoeckel H. CBF b metabolism at different levels of decreased cerebral perfusion pressure induced by raised intracranial pressure and normovolemic arte­rial hypertension // Cerebr. Circ. and Metab. Berlin et al., 1975. P. 184-187.
  24. Ingvar D., Haggendal E., Sourander P, Nilsson N., Wickborn J., Lassen N. Cerebral circula­tion and metabolism in comatose patient//Arch. Neurol. 1964 V. 11. P. 13-21.
  25. Marmarou A., Takagi H., Walstra G., Shulman K. Autoregulation of CBF in areas of brain edema //Acta neurol. Scand. 1979. Suppl. № 72. P. 368-369.
  26. Leninger-Follert E., Lubbers D.W. Interdependence of capillary flow of the brain // Internat. Symp. on Cerebral Blood Flow and Metabolism. Philadelphia: June 6-9. 1973. P. 109-114.
  27. Zwetnov N.N. Effects of increased cerebrospinal fluid pressure on the blood flow and on en­ergy metabolism of the brain //Acta physiol. scand. 1970. Suppl. 339 p.
  28. Enevoldsen E.M., Jensen F.T. Autoregulation and C02 responses of cerebral blood flow in patients with acute severe head injury// J. of Neurosurg. 1978. V. 48. № 5. P. 689-703.
  29. Кондаков E.H., Семенютин В.Б., Гайдар Б.В. Тяжелая черепно-мозговая травма (функционально-структурный ореол очага размозжения и варианты хирургии). СПб., 2001. 216 с.
  30. Symon L. Regional cerebrovascular responses to ocute ischaemia in normocapnia and hypercapnia. An experimental study in baboons II J. Neurol. Neurosurg. Psychiat. 1970. V. 33. P. 756-762.
  31. Lassen N.A., Palvolgyi R. Cerebral steal during hypercapnia and the inverse reaction during hypercapnia observed by the 133 Xenon technique in men // Scand. J. Clin. Lab. Invest. 1968. V. 102 P 13-60
  32. Корниенко В.H. Функциональная церебральная ангиография. М. Медицина 1981.216 с.
  33. Markwalder Т.-М. Grolimund P., Sailer Р. et al. Dependency of blood flow velocity in the mid die cerebral artery on end-tidal carbon-dioxyde partial pressure - a transcranial ultrasound Doppler study It J Cerebral Blood Flow and Metab 1986 V 4. № 3. P 368-372.
  34. Sorteberg W., Lindegaard K.-F Rootwelt et al. Effect of acetazolamide on cerebral artery blood flow velocity and regional cerebral blood flow in normal subjects // Acta neurochirur- gica. 1989 Bd. 97 №341 P. 139-145
  35. Хилько В А, Москаленко Ю E Гайдар Б В Парфенов В Е. Реактивность мозговых сосудов по данным транскраниальнои допплерографии II Физиол журн. СССР. 1989 Т 75. № 11. С 1486-1500
  36. Lindegaard K.-F. Grolimund P., Aaslid R et al. Evaluation of cerebral AVMs using transcran­ial Doppler ultrasound//J Neurosurg. 1986. V. 65 №3 P. 335-344.
  37. Widder В. Pauiat K. Hackspacher J. Mayr E CO,-test for the detection of hemodynamically critical carotid artery stenoses and occlusions // Eur Arch. Psychiatr Neurol. Sci. 1986 V 236 №3 P 162-168
  38. Ringeistein E. В, Sievers С Ecker S et ai Noninvasive assessment of CO2-induced cere­bral vasomotor response in normal individuals and patients with ICA occlusions // Stroke 1988. V. 19 №8 P 963-969.
  39. Лелюк В.Г Лелюк С Э Ультразвуковая ангиология М Реальное время, 1999. 288 с.
  40. Aaslid R. Lindegaard K.-F. Sorteberg W.. Nornes H. Cerebral autoregulation dynamics in humans//Stroke. 1989, V 20 № 1 P. 45-52
  41. Aaslid R Visually evoked dynamic blood flow response of the human cerebral circulation // Stroke 1987 V. 18 №6 P 771-775
  42. StoSI M . Seidel A Schimrigk K., Hamann G Hand gripping and acetazolamide effect in normal persons and patients with carotid artery disease II J. Neuroimaging 1998. V. 1. № 1. P 27-31.

К главе 10

  1. Уолкер Э.А. Смерть мозга М ; Медицина, 1988 287 с
  2. Budingen Н. et al. Diagnosis of cerebro-vaskular lesions by ultrasonic methods// Dtsch. med. Wschr 1979. Bd. 104. P. 1347-1351
  3. Nornes H et at Precerebral flow pattern in intracranial hypertension with cerebral flow arrest //Acta neurochir Vien 1978 V. 38. P. 187-194.
  4. Гурвич A.M. Тез докл Международного симпозиума «Центральная нервная система и постреанимационная патология организма». Москва 1989. С 48—49
  5. Попова Л.М Нейрореаниматология М. Медицина 1988 287 с.
  6. Arnold Н. et al. Neyroimaging method in brain death // Neuroradiology 1991 V 22 (3). P 129-132
  7. Huges J.R Limitation of EEG in coma and brain death //Ann N Y. Acad Sci. 1978 V 315. P 121-136
  8. Сумский Л.И. Нейрофизиологические механизмы церебральной комы // Дисс докт, мед наук 1986 310 с.
  9. Guerit J М. Evoked Potentials: a safe brain death Confirmatory tool II Eur. J. Med. 1994 № 1. P. 223-225.
  10. Корниенко В. H. Функциональная церебральная ангиография, М: Мецицина, 1981 216 с
  11. Bredac G,B, et al. Angiography in brein death H J Neurorad 1974. Ne 7. P. 25-28
  12. Gaidar B.V et al Modern diagnostic of progredient cerebral coma II 10-th European Con­gress of Neurosurgery Berlin 1995, P. 231
  13. Aasiid R etal. Noninvasive transcranial doppler ultrasound recording of cerebral flow velocity // J. Neurosurgery. 1982. № 57, P. 769-774
  14. Kirkham RJ. et al. Transcranial doppler in brainstem death II J. of Neurology Neurosurgery and Psychiatry. 1987 V, 50. P 1504-1513
  15. Ropper A.H. et al Transcranial doppler in brain death // Neurology. 1987 V. 37. P 1733- 1735.
  16. Petty G.W. et al The role of transcranial doppler in confirming brain death sensitivity, specia­lity and interpretation II Neurology 1990 V, 40, №4 P 300-304
  17. Assessment Transcranial Doppler Report of America Academy of Neurology II Neurology. 1990. V. 40 № 4. p. 288-303.
  18. Payen D M., Lamer С Piiorget A Moreau T Beloucif S Echter E Evaluation of pulsed Doppler common carotid blood flow as a noninvasive method for brain death diagnosis: a prospective study // Anesthesiology. 1990 Feb 72(2) P. 222
  19. 19 Карлов В.А, Стулин И Д., Теплова Л.Г. и др. Ультразвук в комплексной диагностике смерти мозга//Журнал невропатологии и психиатрии им.С.С. Корсакова. 1981 Вып 81 № 7 С.1074-1079
  20. Стулин И. Д. Ультразвук и другие неинвазивные методы в диагностике смерти мозга // Вестник медицины 1993. № 5 С.0-11.
  21. Стулин И.Д. Ультразвуковые методы в комплексной диагностике смерти мозга // Ультразвуковая допплеровская диагностика сосудистых заболеваний. Москва, 1998. С. 283-296
  22. Стулин И.Д.. Мнушкин А.О, Мусин PC., Шибалев A.J1 и др. Комплекс ультразвуковых, тепловизионных и нейрофизиологических методов в диагностике смерти мозга II EMS journel Neuiophysiology and Neurosonology St, Petersburg, 1995 P 60-61
  23. Стулин И.Д. Мусин PC. Шибалёв А. Л. и др. Можно и нужно ли совершенствовать диаг­ностику смерти мозга // VI международный симпозиум Современные минимально-инвазивные технологии СПб. 2001. С 80-82.
  24. Стулин И.Д.. Мусин PC, Мнушкин А.О., Шибалев А.Л, и др. Клинико-инструментальная диагностика смерти мозга // Атмосфера. Москва. 2002 № 2. С. 32-38
  25. Ступин И.Д. Мусин Р.С., Шибалев А П., Мнушкин А.О и др. Диагностика смерти мозга: Методические рекомендации Москва 2003. 31 с.
  26. Lampl Y. et al. Diagnosing brain death using the transcranial doppler with a transorbital ap­proach //Arch Neurol. 2002, № 59. 58-60
  27. Карлов В.А. Стулин И.Д., Богин Ю. Н. Ультразвуковые и тепловизионные методы диаг­ностики сосудистых заболеваний мозга М.: Медицина. 1986. 260 с.

К главе 11

  1. Фридман Ф Е Эхоофтальмография // Фридман Ф Е, Гундорова Р.А.. Кодзов М Б. Уль­тразвук в офтальмологии М. Медицина. 1989 С, 30-121
  2. Fledelius Н. Ultrasound in ophthalmology II Ultrasound Med and Biol. 1997. V. 23 (3) P 365-375
  3. Слободин КЗ., Журавлев А.П., Цуканова И Н Рыбин П.Н. К вопросу о безопасности ультразвукового исследования глаз / Эхография. 2002. Т. 3. № 1 С 17-18
  4. Катькова Е.А. Диагностический ультразвук // Е А. Катькова. Офтальмология / Под рел А.В. Зубарева. М.. Стром. 2002, 120 с. (серия Диагностический ультразвук).
  5. Михайлова ГД. Ультразвуковая допплерография в оценке состояния кровотока в бас­сейне глазничной артерии при хирургическом лечении прогрессирующей близорукости и открытоугольной глаукомы / Автореф. дисс. канд. мед, наук М 1984,23 с.
  6. 6. Михайлова Г.Д. Ультразвуковая допплерография и дуплексное сканирование в диагностике и лечении глазных заболеваний // Ультразвуковая допплеровская диагности­ка сосудистых заболеваний / Под ред Ю.М Никитина. А,И. Трухановз. М.. Видар 1998. С. 261-282
  7. 7 Aburn N. Sergott R Orbital colour Doppler imaging // Eye 1993. Ne 7 (Pt. 5). F 639-647
  8. Barderstein D.. Herbenei T. Western M. Pover Doppler imaging of choroidal melanoma // International symposium on ocular tumors israel 1997 April 6-10. P 7
  9. Baxter G Williamson T. Color Doppler flow imaging in central retinal ve.n occlusion a new diagnostic technique//Radiology 1993 Jun. 187 (3). P 84/-850.
  10. Baxter G., Williamson T. Color Doppler imaging of the eye: normal ranges, reproducibility, and observer variation // J. Ultrasound Med. 1995 Feb, 14 (2). P. 91-96.
  11. Belden C. Abbitt P. Beadles K, Color Doppler US of the orbit// Radiographics, 1995 May. 15 (3). P 589-608
  12. Berrocal T de-Orbe A. Prieto C, et al US and color Doppler imaging of ocular and orbital disease in the pediatric age group // Radiograpnics. 1996 Mar. 16 (2). P. 251-272.
  13. Giovagnorio F. Quaranta L. Fazio Vetai Color Doppler echography of the orbit. Its normal aspects and pathological conditions with vascular involvement II Radiol Med Torino. 1994 Nov 88 15). P 588-593.
  14. GlasierC Brodsky M Leithiser R. et al. High resolution ultrasound with Doppler-a diagnostic adjunct in orbital and ocular lesions iri children // Pediatr Radiol 1992. V. 22 (3). P 174-178
  15. Guthoff R. Winkler P. Helmke К , Berger R, Diagnosis and treatment control of choroidal me­lanomas - the role of B-scan and Doppler-technique //Acta Ophthalmo Suppl 1992 (204) P 59-61
  16. Heggenck P. Hedges T. 3-rd Союг Doppler imaging of the eye and orbit//J Ophthalmic. Nurs. Technol. 1995. Nov. Dec 14 (6) P. 249-254,
  17. Lieb W.r Fiaharty P HoA Sergott R Color Doppler imaging of the eye and orbit. A synopsis of a 400 case experience //Acta Ophthalmol Suppl 1992 (204) P. 50-54.
  18. Lieb W. Cohen S Merton D. et al. Color Doppier imaging of the eye and orbit Technique and normal vascular anatomy//Arch Ophthalmol. 1991. Apr. 109(4). P 527-531.
  19. Mendivil CuarteroV Mendivil M. Color Doppler imaging of the ocular vessels//Graefes Arch Chn. Exp, Ophthalmol 1995. Mar. 233 (3) P. 135-139
  20. Munk P Downey D Nicolle D et al The role of colour flow Doppler ultrasonography in the investigation of disease in the eye and orbit // Can J Ophtnalmol. 1993 Jun. 28 (4). P 171-176.
  21. Ramji F, Slovis T Bakei J, Orbital sonography in children // Pediatr Radiol. 1996. 26 (4). P. 245-258.
  22. Stefanczyk L., Kaurzel Z. Kazanek M.. Jedrzejczyk S. Carotid-cavernous fistula-diagnostic possibilities of coloi doppler ultrasonography II Klin Oczna 1996 Jan 98 (1). P. 51-53
  23. Tacke J Dick A Kutschbach P et al. Color-coded duplex ultrasonography of the orbit in central vein thrombosis // Rofo. Fortschr Geb Rontgenstr. Neuen Bildgeb. Verfahr. 1997 Ар 166 (4). P 329-334
  24. Venturini M, Zaganelli E Angeli E. et al. Ocular color Doppler echography the examination technic identification and flowmetry of the orbital vessels//Radiol. Med, Torino 1996 Jan.-Feb. 91 (1-2). P 60-65.
  25. Williamson Т.. Harris A. Color Doppler ultrasound imaging of the eye and orbit // Surv, Ophthalmol. 1996. Jan.-Feb 40 (4). P. 255-267.
  26. Cennamo G. Rosa N Vallone G Smaltmo F First experience with a new echographic con­trast agent// Br J. Ophthalmol 1994. Nov. 78 (11). P 823-826
  27. Coppola V Vallone G Verrengia D. et al Doppser color ultrasonography with contrast media in the study of eye and orbit neoplasms // Radiol Med. Torino. 1997 Apr 93 (4). P 367-373
  28. Lemke A J., Hosten N Richier M. et al Contrast-enhanced color Doppler sonography of uveal melanomas // J. Clin. Ultrasound. 2001, May. 29 (4) P 205-211.
  29. Romero J.M , Finger P.T Rosen R.B. lezzi R Three-dimensional ultrasound for the measu­rement of choroidal melanomas//Arch. Ophthalmol. 2001 Sep. 119 (9) P 1275-1282.
  30. Grasbon T Schriever S Hoops J.P., Mueller A.J. 3D ultrasound. Initial experiences in vario­us eye diseases // Ophthalmologe. 2001. Jar 98 (1). P 88-93.

К главе 12

  1. Основные показатели состояния специализированной онкологической помощи населению России в 1998 году / Под ред. акад. РАМН В И. Чиссова. М. РАНКО-Пресс, 1999. 166 с.
  2. Бурдина Л М.. Маковкин Д.В Методы и средства современной рентгенодиагностики за­болеваний молочной железы: Практическое руководство. М,: Фирма СТРОМ, 2003. 183 с.
  3. Friedrich М. Lehratlas der Mammasonographie // Stuttgart Wiss Ver. Ges., 1999 488 s
  4. Nishimura S., Matsusue S. Koizumi S Kashihara S. Architectural distortion of subcutaneous fascial layer in breast tumors ultrasonographic evaluation//Ultrasound Med and Biol. 1992. V. 18 (10). P. 815-820
  5. VentaL.A. Dudiak С M. Salomon C.G Flisak M E. Sonographic evaluation of the breast// Radiographics 1994 V. 14 (1). P. 29-50
  6. Madjar H . Mundinger A.. Lattermann U.. Gufler H„ Prompeler H J. Phantomuntersuchun gen von Ultraschallgeraten zur Qualitatsverbesserung in der Mammadiagnosiik// UltraschSII Med. 1996 V 17 (2). P. 85-95
  7. Hoicombe С Pugh N Lyons K. Douglas Jones A. Mansel R E Horgan K. Blood flow in breast cancer and fibroadenoma estimated by colour Doppler ultrasonography // Br. J, Surg. 1995. V 82 (6). P 787-788
  8. Lee W.J., Chu J.S Houng S J.. Chung M.F.. Wang S.M Chen K.M. Breast cancer angio- genesis: a quantitative morphologic and Doppler imaging study /7 Ann. Surg Oncol. 1995 V 2 (3). P. 246-251
  9. Madjar H., Sauerorei W Prompeler H.J. Wolfarth R. Gufler H Color Doppler and duplex flow analysis for classification of breast lesions // Gynecol Oncol, 1997 V. 64 (3). P. 392 403
  10. Teh W.. Wilson A.R.M. The Role of Ultrasound in Breast Cancer Screening / A Consensus Statement by the European Group for Breast Canser Screening // European J. of Cancer 1998 V. 34. №4 P. 449-450
  11. Дорофеев А.В Оптимизация диагностики и лечения больных отечно-инфильтративным раком молочной железы // Автореф. дисс. ... докт мед. наук. Уфа, 2003 45 с.
  12. Берзин С.А. Лисьева С.Д. Место УЗИ в комплексном инструментальном обследовании молочных желез // Современная лучевая диагностика и лучевая терапия. Материалы научно-практической конференции, посвященной памяти профессора Б.К Шарова. Че­лябинск, 1997 С. 13-15.
  13. Брежнева Л.Э. Методы лучевой диагностики в оценке состояния парастернальных лим­фатических узлов при раке молочной железы // Современная лучевая диагностика и лучевая терапия: Материалы научно-практической конференции, посвященной памяти профессора Б.К. Шарова. Челябинск, 1997. С. 20-22.
  14. Шевченко Е.П. Рентгеновская и ультразвуковая диагностика непальпируемых образо­ваний молочной железы //Автореф. дисс. ... канд. мед. наук. М., 1997. 17 с.
  15. Germer U., Gembruch U., Bauer О., Diedrich К. Differenzierung von kleinen Mammalasionen mittels Dopplersonographie II Zentralbl. Gynakol. 1996. V. 118 (8). P. 453-457.
  16. Marquet K.L., Funk A., Handt S., Fendel H., Heindrichs U., Rath W. Der Verdrangungsrand- saum und die Randkontur. Sensible Dignitatskriterien in der Mammasonographie II Geburt- shilfe. Frauenheilkd. 1995. V. 55 (10). P. 548-552.
  17. Saitoh R„ Kojima R., Ito K., Saitoh Y., Tsuchigame Т., Takahashi M. Real-time high resolution ultrasonography of solid breast masses: use of a 10-MHz mechanical sector transducer with a water bag II Radiat. Med. 1994. V. 12 (5). P. 201-208.
  18. Cressa C., Gozzi G. Tonutti M. Macorig D., Tessa I. Contributo diagnostico dellingrandimento radiografico diretto e dellecografia nello studio delle neoplasie mammarie // Radiol. Med. Torino. 1994. V. 87 (4). P. 405-411.
  19. Ishii M. Ultrasonographic diagnosis of breast diseases: a review of diagnostic criteria of sonomammography on a real-time scanner// Nippon Igaku Hoshasen Gakkai Zasshi. 1993 V. 53 (10). P. 1141-59.
  20. Soo M.S., Kornguth P.J., Hertzberg B.S. Fat necrosis in the breast: sonographic features // Radiology. 1998. V. 206 (1). P. 261 269
  21. Ветшев П.С., Кузнецов Н.С., Бельцевич Д.Г., Озеров С.К. Возможности ультразвукового исследования в дифференциальной диагностике доброкачественных узловых образо­ваний и рака молочной железы // Хирургия. 1997. № 6. С.15-18
  22. Ozdemir A., Oznur I I., Vural G., AtaseverT., Karabacak N I., Gorcora N., Isik S., Unlu M. Mammography, ultrasonography and TL-201 scintighraphy in the evaluation of palpable and nonpalpable breast lesions: a correlative study II European J. of Radiology. 1997. V. 24. 2. P. 145-154
  23. Yang W.T., Suen M., Metreweli C. Sonographic features of benign papillary neoplasms of the breast: review of 22 patients // J. Ultrasound. Med. 1997. V. 16 (3). P. 161-168.
  24. Трофимова Е.Ю. Комплексная ультразвуковая диагностика заболеваний молочной же­лезы //Автореф. дисс. ... докт. мед. наук. М., 2000. 50 с.
  25. Фисенко Е.П. Ультразвуковая диагностика опухолевых поражений молочной железы в хирургической клинике//Автореф. дисс. ... канд. мед. наук. М., 1999. 24 с.
  26. Cilotti A., Bagnolesi P., Moretti М., Gibilisco G., Bulleri A., Macaluso A.M., Bartolozzi С. Com­parison of the diagnostic performance of high-frequency ultrasound as a first- or second-line diagnostic tool in non-palpable lesions of the breast // Eur Radiol. 1997. № 7 (8). P. 1240- 1244.
  27. Paramagul C.P., Helvie M.A., Adler D.D. Invasive lobular carcinoma: sonographic appea­rance and role of sonography in improving diagnostic sensitivity II Radiology. 1995. V. 195 (1). P 231-234.
  28. Ciatto S., Rosselli del Turco M., Catarzi S., Morrone D., Bonardi R. Ruolo diagnostico dellecografia mammaria II Radiol. Med. Torino. 1994. V. 88 (3). P. 221-224.
  29. Михайлов C.A., Скрынник Е.Б. Влияние гистоструктуры опухоли на эффективность ульт­развуковой диагностики при узловых новообразованиях молочной железы // Современ­ная лучевая диагностика и лучевая терапия: Материалы научно-практической конфе­ренции, посвященной памяти профессора Б.К. Шарова. Челябинск, 1997. С. 131-132.
  30. Путырский Л.А. Рак молочной железы. Минск: Вышейшая школа, 1998. 95 с.
  31. Ультразвуковое допплеровское картирование при раке молочной железы: Пособие для врачей МЗ РФ / МНИОИ им. П.А. Герцена. Сост. Трофимова Е.Ю. и др. М., 2002. 19 с.
  32. Рожкова И.И., Харченко В.П., Якобе Л.Ц. Современный взгляд на диагностику узловой мастопатии II Вестник рентгенологии и радиологии. 1995. № 6. С. 15-18.
  33. Оптимальный диагностический комплекс в ранней диагностике рака молочной железы: Метод, рекомендации / МНИОИ им. П.А. Герцена. Сост. В.М. Араблинский и др. М., 1992. 18 с.
  34. McNicholas М.М., Mercer P.M., Miller J.С., McDermott E.W., O. Higgins N.J., MacErlean D.P. Color Doppler sonography in the evaluation of palpable breast masses //AJR. 1993. V. 161 (4). P. 765-771.
  35. Castagnone D., Rescalli S., Rivolta R., Poma S. Color Doppler ultrasonography in the diagnosis of solid breast lesions. L'eco-color-Doppler nella diagnosi delle lesioni solide mammarie // Minerva. Chir. 1995. V. 50 (5). P. 475-479.
  36. Bader W., Degenhardt R Clinical significance of breast sonography. Klinische Bedeutung der Mammasonographie// Krankenpfl. J. 1995. V. 33 (9). P. 377-382.
  37. Корженкова Г.П. Диагностика листовидной опухоли молочной железы // Автореф. дисс. ... канд. мед. наук. М., 2000. 22 с.
  38. Ueno Е. Breast ultrasound // Gan. То. Kagaku. Ryoho. 1996. V. 23. Suppl. 1. P. 14-23.
  39. Peters Engl C., Medl M., Mirau M. Wanner C., Bilgi S., Sevelda P., Obermair A. Color-co­ded and spectral Doppler flow in breast carcinomas-relationship with the tumor microvas- culature. // Breast Cancer Res. Treat. 1998. V. 47 (1). P. 83-89.
  40. Buadu L.D., Murakami J., Murayama S., Hashiguchi N., Toyoshima S., Sakai S., Yabuuchi H., Masuda K., Kuroki S., Ohno S. Colour Doppler sonography of breast masses: a multipara­meter analysis II Clin. Radiol. 1997. V. 52 (12). P. 917-923.
  41. Sohn C., Beldermann R, Bastert G. Sonographic blood flow measurements in malignant bre­ast tumors. A potential new prognostic factor// Surg. Endosc. 1997. № 11 (9). P. 957-960.
  42. Sohn C., Thiel C., Baudendistel A., von Fournier D., Bastert G. Welche Sicherheit bietet die konventionelle Mammasonographie und farbcodierte Sonographie in der Diagnostik von Mammatumoren? // Zentralbl. Gynakol. 1996. V. 118 (3). 0. 142-147.
  43. Lee W.J., Chu J.S., Huang C.S. Chang M.F., Chang K.J., Chen K.M. Breast cancer vas­cularity: color Doppler sonography and histopathology study II Breast Cancer Res. Treat. 1996. V. 37 (3). 0. 291-298.
  44. Hollerweger A., Rettenbacher Т., Macheiner P., Gritzmann N. New signs of breast cancer: high resistance >ow and variations in resistive indices evaluation by color Doppler sonogra­phy II Ultrasound Med. and Biol. 1997. V. 23 (6). 0. 851-856.

К главе 13

    1. Karasch Th., Jakobs A.L., Strauss F.J. et al. Coarctation of the abdominal aorta-first experi­ence with colour-coded duplex sonography// S. Vas. Invest. 1995. V. 1. P. 150-153.
    2. Покровский A.B. Заболевания аорты и её ветвей. М.: Медицина, 1979. 323 с.
    3. Kocthrein Н., Schuhmayer R., Judmaier G. Anderundendes Blutflusses in derarteria mesenteri- ca inferior bei entzundichen Darmerkrankungen II Ultraschall Klin. Prax. 1990. № 5. S. 187.
    4. Mirk P., Cotroneo A R., Palazzoni G. et al. Doppler ultrasonography assessment of the inferi­or mesenteric artery. Feasibility study and definition of morphologic and flowmetric characte­ristics // Radiol. Med. Torino. 1994. № 87. P. 275-282.
    5. Покровский А.В., Зотиков А.Е., Юдин В.И. Неспецифический аортоартериит. М.: Ирись, 2002. 222 с.
    6. Бордуновский В.Н. Хирургия селезёнки. Челябинск, 1997. 190 с.
    7. Хрусталёв А.Д. Кровоснабжение селезенки // Сб. науч. работ Ярославского медицин­ского инст. 1957. Т. 14. С. 13-15.
    8. Шмелев В П. О ветвлении сосудов селезенки // Труды Воронежского мед. инст. 1961. Т. 43. С. 44-45.
    9. Короткевич Н.С. Хирургическая анатомия селезенки. П., 1972. 11 с.
    10. Zwiebel W.J. Introduction to vascular ultrasonography II W.B. Saunders company. 2000. P. 505.
    11. Ромашин С.О. Особенности гемодинамики в чревном стволе у больных с абдоминаль­ным болевым синдромом//Дисс. ... канд. мед. наук. 1998. 117 с.
    12. Кунцевич Г.И. Ультразвуковая диагностика в абдоминальной и сосудистой хирургии. Минск: Кавалер паблишере, 1999. 252 с.
    13. Tanaka К., Mitsui К., Morimoto М. et al. Increased hepatic arterial blood flow in acute viral hepatitis: Assessment by color Doppler sonography // Hepatology. 1993. № 18. P. 21-27.
    14. Kathrein H., Schuhmayer R., Judmaier G. Anderungen des Blutflusses in der Arteria rnesente- rica inferior bei entzundichen Darmerkrankungen // Ultraschall Klin. Prax. 1990. № 5. P 187.
    15. Пациора М.Д. Хирургия портальной гипертензии. М.: Медицина, 1974. 407 с.
    16. Шерлок Ш., Дули Дж. Заболевания печени и желчных путей. М.: Медицина, 1999. 859 с.
    17. Bernades P., BaetzA., Levy P. et al. Splenic aud portal venous obstruction in chronic pan­creatitis. A prospective lougitudinal study of a medical-surgical series of 266 patients // Dig Dis. Sci. 1992. № 37. P. 340.
    18. Жестовская С.И. Комплексная ультразвуковая диагностика синдрома портальной ги­пертензии и малых форм очаговых поражений печени методом ультразвуковой ангио­графии II Дисс. ... докт. мед. наук, 1999. 214 с.
    19. Kin J., Nimura J., Hayakawa N. et al. Doppler analysis of hepatic blood flow predicts liver dysfunction after major hepatectomy II World J. Surg. 1994. V. 18 (1). P. 143-149.
    20. Kawasaki Т., Moriyasee R, Kimura T. et al. Portial hemodynamic changes from partial hepate- ctomy-quantitative analysis of portal flow before, during and after hepatectomy, using an Dop­pler ultrasound system // Nippon Shokakibyo Gakkai Zasski. 1990. V. 87 (4). P. 979-988.
    21. Richter J., Zwingenberger K., Mohamed Ali Q. et al. Hepatosplenic schistosomiasis compari­son of sonographic findings in Brazilian and Sudanese patients. Correlation of sonographic findings with clinical symptoms // Radiology. 1992, V. 184. P 711-716.
    22. Богер M.M., Мордвов C.A., Печенкина Л.Г. //Тер. архив. 1985. № 5. С. 91-95.
    23. Кунцевич Г.И., Белолапатко Е.А. Цветовое допплеровское картирование и импульсная допплерография абдоминальных сосудов // Ультразвуковая допплеровская диагности­ка сосудистых заболеваний / Под ред. Ю.М Никитина, А.И. Труханова. М.: Видар, 1998. С. 297-329.
    24. Митьков В.В. Допплерография в диагностике заболеваний печени, желчного пузыря, поджелудочной железы и их сосудов. М.: Видар, 2000. 146 с.
    25. Vilgrain V. Ultrasound of diffuse liver disease and portal hypertension // Ultrasound. 2002. P. 91-105.
    26. Gaiani S., Bolondi L., Li Bassi S. et al. Prevalence of spontaneous hepatofugal portal flow in liver cirrhosis. Clinical and endoscopic correlation in 228 patients // Gastroenterology. 1999. V. 100. P. 160-167.
    27. Wachsberg R.H., Simmons M.Z. Coronary vein diameter and flow direction in patients with portal hypertension: evaluation with duplex sonography and correlation with varicedl bleeding
    28. //Am J Roentgenol 1994, V. 162. P 637-641,
    29. Nelson R.C Sherbourne G M., Spencer H.B. et al. Splenic venous flow exceeding portal ve­nous flow at Doppler sonoaiaphy: relationship to portosysteneic varices //Am. J. Roentgenol 1993. V. 161 P. 563-567
    30. Siringc S. Bolonai L Gaiani S et ai. Timing of the first variceai hemorrhage in cirrhotic patients: prospective evaluation of Doppler flowmetry, endoscopy and clinical parameters // Hepatology 1994 V. 20. P 66-73.
    31. Sato S Tsubaki T Kako M. et al. Measurement of portal and splenic venous flow volume (PV and SV). cougestion index (CI) and SV/PV% in various liver desease using by Doppler echo-sonography // Nippon Shokakibyo Gakkai Zasshi. 1996. V. 93. P. 331-337
    32. Moriyasu R, Nishida O., Ban N. et al. «Congestion index» of portal vein //AJR. 1986 V 146, P 735-739
    33. Siringo S., Bolondi L Gaiani S et al The relationship of endoscopy portal Doppler ultra­sound flowmetry and clinical and biochemical tests in cirrhosis // J. Hepatol. 1994. V 20. P 11-18
    34. Saceidoti D Merkel C. Bolognesi M et al Hepatic arterial resistance in cirrhosis with and without portal vein thrombosis relationships with portal hemodynamics // Gastroenterology 1995 V. 108 P. 1152-1158
    35. Ohnishi K. Sato S, et ai Direction of splenic venous flow assessed by pulsed Doppler flow­metry in patients with a large splenorenal shunt: relaton to spontaneous hepatic encephalo­pathy//Gastroenterology. 1985.89 P. 180-185
    36. Brooke Jeffrey R.. Ralls P W. Sonography of the abdomen. New York: Raven Press, 1995 418 p.
    37. Grant G, E Schiller V.L. MiHener P et al Color Doppler imaging of the hepatic vasculature II AJR 1992 V. 159 P. 943-950
    38. Merritt Christopher R. B. Doppler Color imaging 1992.
    39. Sterneck M., Wiesnei R , Ascher N. et al Azathioprine hepatotoxicity afte. liver transplanta­tion // Hepatology 1991. V 14 P. 806
    40. Katzka D A Saul S H. Jorkasky D et al. Azathioprine and hepatic venoocclusive disease in renal transplant patients // Gastroenterology. 1986. V 90 P 446
    41. Lemley D E DeLacy L.M Seeff L В et al. Azathioprine induced hepatic veno occlusive disease in rheumatoid arthritics It Ann Rheum Dis 1989 V. 48 P 342.
    42. Kazumitsu Koito. Tsutomo Namienc Tatsuya Nagakawa et al. Inflammatory Pancreatic Masses. Differentiation from Ductal Carcinomas with Contiast-Enganced Sonography Using Carbon Dioxide Microbubbies //Am J. Roentgenology. 1997 V 169. P. 1263-1267.
    43. Бабаджанян С С Клиника и диагностика первичных виеорганных забрюшинных опухо­лей таза II Дисс. ... канд. мед наук. М. 1978 218 с
    44. Сахипов С С. Отдаленные результаты хирургического лечения больных с неорганными забрюшинными опухолями //Дисс . канд мед наук. М 1993. 156 с
    45. Миронова Г.Т. Бачиашвили А.К . Мазаев А.П Ультразвуковая томография в диагностике забрюшинных неорганых опухолей // Медицинская радиология. 1986 № 7 С 45-48.
    46. Харченко В П. Котпяров П М Ультразвуковая семиотика и дифференциальная диагно­стика неорганных опухолей и кист брюшной полости 11 Клиническая физиология Диаг­ностика - новые методы. М.: АИР-АРТ. 1998 С 164-168.
    47. Ермолов А С Бондаренко В.О., Шагиро Н.А. с соавт Возможности инвазивного ультра­звука в диагностике внеорганных опухолей забюшинного пространства II Актуальные вопросы клинической железнодорожной медицины. Опыт диагностики и лечения боль­ных М 1997. С. 137-138.
    48. Степанова Ю.А. Диагностика неорганных забрюшинных образований по данных ком­плексного ультразвукового исследования //Дисс. ... канд. мед. наук. 2002. 154 с.
    49. Цвиркун В.В. Неорганные забрюшинные образования (диагностика, хир. лечение) // Ав­тореф. дис. ... докт. мед. наук. М., 2000. 37 с.

К главе 14

  1. McGahan J.P., Goldberg В.В. Diagnostic ultrasound. A logical approach // Lippincott Raven. 1998. P. 1288-1793.
  2. Krumme В., Kirschner Т., Gondolf D. et al. Altersabhanigkeit des intrarenalen Resistance Index (Rl) bei essentiellen Hypertonikern II Bildgebung Imaging. 1994. Suppl. 2. P. 55.
  3. Goscicka D. Szpinda M., Kochan J. Accessory renal arteries in human fetuses //Anat. Anz. 1996. V. 178 (6). P. 559-563.
  4. Кравцова Г.И. Патологичесая анатомия врожденных пороков развития почек у детей перинатального и раннего грудного возраста// Автореф. дисс. ... докт. мед. наук. 1981. 39 с.
  5. Debatin J.R, Spritzer С.Е., Grist Т.М. et al. (1991) Imaging of the renal arteries: value of MR Angiography//Am. J. Roentgenol. V. 157. P. 981-990.
  6. Postma C.T., van Aalen J., de Boo T. et al. Doppler US scanning in the detection of renal artery stenosis in hypertensive patients // Br J. Radiol. 1992. V. 65. P. 857-860.
  7. Robertson R., Murphy A., Dubbins PA. Renal artery stenosis: the use of dupplex ultrasound as a screening technique II Brit J. Radiol/ 1988. V. 61. P. 196-201.
  8. Berland L.L., Koslin D.B., Routh WD. et al. Renal artery stenosis: prospective evaluation of diagnosis with color duplex US compared with angiography. Work in progress II Radiology. 1990. V. 174. P. 421—424.
  9. Halpern E.J., Deane C.R., Needleman L. et al. Normal renal artery spectral Doppler wavefo­rm: A closer look II Radiology. 1995. V. 196. P. 667-73.
  10. Lencioni R.A., Pinto S., Napoli V et al. Detection of renal artery stenosis by time-intensity analysis of renal enhancement curve at harmonic power Doppler imaging: A pilot clinical study // Radiology. 1999. V. 213. P. 363-364.
  11. Kioumehr F., Cochran S.T., Layfield L. et al. Wilms tumor (nephroblastoma) in the adult pati­ent: clinical and radiologic manifestations //AJR. 1989. V. 152. P. 299-302.
  12. Belli A.M., Josef A.E. The renal rind sign: a new ultrasound indication of inflammatory disease in the abdomen II Br. J. Radiol. 1988. V. 61 P. 806-810.
  13. Зубарев A.B., Гажонова B.E., Панюшкин C.M., Перепадя Е.В., Бошков В.Б. Трехмерная виртуальная эхоангиография почек // Эхография. 2001. Т. 2. № 2. С. 124-130.
  14. Зубарев А.В., Гажонова В.Е., Панюшкин С.М., Перепадя Е.В., Бошков В.Б., Михайло­ва Р.В. Трехмерная виртуальная эхоангиография в выявлении добавочных почечных артерий // Медицинская визуализация. 2001 № 2 С. 78-85.
  15. Zubarev A. Ultrasound of renal vessels // European Radiology. 2001. V. 11. № 10. P. 1902- 1916.
  16. Zubarev A., Gazhonova V. 3D Ultrasound angiography of renal vessels II Med. Im. Int. 2003. V. 13. №2. P. 15-19.
  17. Piatt J.F. Urinary tract obstruction//Radiol. Clin. North. Am. 1996. №34. P. 1113-1129.
  18. Piatt J.F , Rubin J.M., Ellis J.H. et al. Dupplex Doppler US of the kidney differentiation of ob­structive from nonobstructive dilatation II Radiology. 1989. V. 171. P. 515-517.
  19. Piatt J.F., Rubin J.M., Ellis J.H. Distinction between obstructive and nonobstructive pyelocal- iectasis with duplex Doppier sonography // Am J Roentgenol- 1989 V. 153 P 997-1000.
  20. Renowden S.A., Cochlin D L. The potential use of diuresis Doppler sonography in UPJ ob­struction // Clin Radiol. 1992. V 46. P. 94-96.
  21. Burge H.J. Middleton W.D., Mc Clennan B.L. et al Ureteral jets in hea'thy subjects and in patients with unilateral calculi: comparison with color Doppler ultrasound U Radiology 1991. V. 180. R 437—442.
  22. Лопаткин H А Руководство по урологии. M.: Медицина. 1998. Т. 2 768 с.
  23. Зубарев А.В Гажонова В.Е. Диагностический ультразвук. Уронефрология Фирма Стром 2002. 248 с.
  24. Trillaud Н, Merviile P. Li.nh PT.L et al Color Doppler sonography in early renal transplanta­tion follow-up: Resistive index measurements versus power Doppler sonography И. Am. J Roentgenol. 1998. V. 171 P. 1611-15.
  25. Harris D C, Antico V , Allen S et al. Doppler assessment in renal transplantation // Trans­plant. Proc. 1989. V. 21 P. 1895-1896.
  26. Fluckiger F. Steiner S., Horn M, et al. Farbkodierte Dupplexsonographie und Widerstandsin- dex bei Nierentransplantat'on mit Dysfunktion II Fortschr. Rontgenstr. 1990 V 153 P 692- 697.
  27. Baxter G M Ireland H Moss J et al. Color Doppler US in renal transplant artery stenosis: Which Doppler index'' // Clin. Radiol. 1995. V 50. P. 618-622.
  28. Mallek P Mostbeck G , Kain R. et al Vaskulare Nierentransplantatabstossung - 1st eine du- plexsonographische Diagnose moglich?// Fortsch", Rontgenstr. 1990 V 152. P. 283-286
  29. Сандриков В А Садовников В.И Клиническая физиология трансплантированной поч­ки М , Майк: Наука/Интерпериодика, 2001. 288 с.
  30. Grenier N Douws С Morel D et al. Detection of vascular complications in renal allografts with color Doppler flow imaging II Radiology. 1991 V 178. P 217-23.
  31. Meyer M.. Paushter D Stemmuller D. The use of duplex Doppler ultrasonography to evalu­ate renal allograft dysfunction//Transplantation. 1990 V 50 P 974-978.
  32. Лопаткин H.A. Руководство по урологии M. Медицина 1998 T 3. 672 с.
  33. Sakaraya M E., Arslan H , Van T.R. Investigation of bladder wall vascularization by Transrec­tal color Doppler sonography in patients with benign prostatic hyperplasia // Eur Radiol 1999, Suppl 1.P.456
  34. Зубарев А В., Гажонова В E.. Козлов В.П и др. Новые диагностические возможности ультразвука в уронефрологии И Визуализация в клинике. 1999. № 4 С 60-68.
  35. Rubin J.M., Bude R.O Carson PL et al. Power Doppler US. a potentiaily useful alternative to mean frequency-based color Doppler US // Radiology 1994 V. 190. P 853-856
  36. Hendrix A, Kiomp M Keyzer J et al The role of color velocity imaging (CVI) in prostate ultrasound // Eur. J. Ultrasound 1996 V 3 P 15-23
  37. Гажонова В.Е. Комплексная ультразвуковая диагностика и мониторинг лечения заболе­ваний предстательной железы // Дисс, докт. мед наук 2002
  38. Гажонова В.Е Значение ультразвуковой ангиографии в диагностике простатита // Эхо­графия. 1999 № 1, С 104-109
  39. Янаков РВ Куликов В. П. Триплексное трансректальное сканирование в диагностике заболеваний предстательной железы Й Визуализация в клинике. 1995. С. 36-39.
  40. Гажонова B E Ультразвуковая диагностика и мониторинг лечения острого простатита. И Эхография 2002. Т 3. № 2 С. 175-189.
  41. Vespasiani G . B:telli М.. Mele G O Color Doppler echography in the diagnosis of nonspe­cific granulomatous prostatis: personal experience //Arch. Ital Urol. Androl 1996. Dec. 68 (Suppl 5) P 57-60
  42. Зубарев А.В., Гажонова В.Е., Козлов В.П. и др. Ультразвуковая диагностика и монито­ринг лечения заболеваний предстательной железы // Медицинская визуализация. 2001 № 3. С. 6-20.
  43. Зубарев А.В., Гажонова В.Е. Ультразвуковая оценка сосудистого рисунка предстатель­ной железы в норме и при аденоме // Визуализация в клинике. 1997. № 12. С. 14-37.
  44. Гажонова В.Е. Рак и доброкачественная гиперплазия предстательной железы. Слож­ности ультразвуковой диагностики при сочетанном поражении II Эхография. 2001. Т. 2. № 2. С. 163-175.
  45. Шолохов В.Н., Вишняков А.А. Современные методы ультразвуковые диагностики рака предстательной железы // Клин, онкология. 1999. Т. 1. № 1. С. 5-8.
  46. Newman J.S., Bree R.L., Rubin J.M. Prostate cancer: Diagnosis with color doppler sonogra­phy with histological correlation of each biopsy site II Radiology. 1995. № 1. P. 86-90.
  47. Гажонова В.Е. Значение ТРУЗИ сУЗ-ангиографией в дифференциальной диагностике гипоэхогенных участков предстательной железы // Медицинская визуализация. 2000. № 4. С. 28-34.
  48. Sauvain J.L., Palascak P., Bremon J.M. Power Doppler ultrasonography and hypoechoic nodules of the peripheral prostate: prospectives and limitations II J. Radiol. 1997. Jul. 78 (7): P. 491-497.
  49. Folkman J., Watson K., Ingber D. et al. Induction of angiogenesis during the transition from hyperplasia to neoplasia // Nature. 1989. V. 339. P. 58-61.
  50. Fenster A., Downey D., Rankin R. 3-D allows interactive slicing of sonogramms // Diag. Imag. Europe. 1995. V. 5. P. 11-14.
  51. Gajonova V., Zubarev A., Chuprik-Malinovskaya T. et al. 3D Power Doppler Contrast enhan­ced sonography with Levovist in the assesment of tumor neovascularity in prostate cancer// European Radiology. 1999. (Suppl. 1) V. 9. P. 164.
  52. Middleton W.D., Thome D.A., Melson G.L. Color Doppler US of the normal testis//AJR. 1989. V. 152. P. 69-76.
  53. Middleton W.D., Bell M.W. Analysis of intratesticular arterial anatomy with emphasis on trans- mediastinal arteries II Radiology. 1993. V. 189. P 157-60.
  54. Horstman W.G., Middleton W.D., Melson G.L. Color Doppler US of the scrotum // Radiogra­phics. 1991. V. 11. P. 941-957.
  55. Brown J.M., Hammers L.W., Barton J.M. Quantitative Doppler assessment of acute scrotal inflammation // Radiology. 1995. V. 197. P. 421-37.
  56. Horstmann W.G. Middleton W.D., Melson G.L. Scrotal inflammatory disease: color Doppler US findings // Radiology. 1991. V 179 P. 55-59.
  57. Oyen R., Verbist В., Versvijvel G. Imaging of testiculart neoplasms II Carcinoma of the kidney and testis, and rare urologic malignancies / Ed. Z. Petrovich, L. Baert et al. Spring­er, 1990.
  58. Schwartz A.N., Wang K.Y., Mack L.A. et al. Evaluation of normal erectile function with color flow Doppler sonography//AJR. 1989. V. 153. P. 1155-1160.
  59. Herbener Т.Е., Seftel A.D., Nehro A. et al. Penile ultrasound // Seminars in urology. 1994. V. 12. P. 320-332.
  60. Benson C., Doubilet P., Vickers V. Sonography of the penis // Ultrasound Quart. 1991. V. 9. P. 89-109.
  61. Fitzgerald S., Erickson W., Foley W. et al. Color Doppler ultrasound in the evaluation of erec­tile dysfunction: prediction of venous incompetence // Radiology. 1990. V. 177. P. 129.
  62. Зубарев A.P., Митькова М.Д., Корякин M.B. и др. Ультразвуковая диагностика заболева­ний наружных половых органов у мужчин. М.: Видар, 1999. 96 с.
  63. Strecker J.F., Devine C.J. Evaluation of erectile dysfunction in patients with Peyronie's dise­ase//J. Urol. 1984. V. 132. P. 680-681.

К главе 15

  1. KurjakA., Predanic M., Kupesic-Urek S. et al. Transvaginal color and pulsed Doppler asses­sment of adnexal tumor vascularity II Gynecol. Oncol. 1993. V. 50. № 1. P. 3-9.
  2. Weiner Z., Thaler I., Beck D. et al. Differentiating malignant from benign ovarian tumors with transvaginal color flow imaging // Obstet. Gynecol. 1992. V. 79. P. 159-162.
  3. Guerriero S., Ajoss S., Risalvato A. et al. Diagnosis of adnexal malignancies by using color Doppler energy imaging as a secondary test in persistent masses // Ultrasound Obstet. Gyne­col. 1998. V. 11. № 4. P. 277-283.
  4. Kurjak A., Kupesic S. The value of transvaginal color Doppler in preoperative assessment of ovarian tumors of borderline malignancy // Ultrasound Obstet. Gynecol. 1994. V. 4. Suppl. 1. R 51
  5. Hata K., Hata Т., Kitao M. Objective evaluation of adnexal tumors with transvaginal gray-scale and Doppler ultrasound // Ultrasound. Obstet. Gynecol. 1995. V. 6. Suppl. 2. P. 15.
  6. Alcazar J., Ruiz-Perez M.L., Errasti T. Transvaginal color Doppler sonography in adnexal masses: which parameter performs best? // Ultrasound Obstet. Gynecol. 1996. V. 8. № 2. P. 114-119.
  7. Stein S.M., Laifer-Narin S., Johnson M.B. et al. Differentiation of benign and malignant ad­nexal masses: relative value of gray-scale, color Doppler, and spectral Doppler sonography // Am. J Roentgenol. 1995. V. 164. № 2. P. 381-386.
  8. Leeners В., Funk A., Schroder W. et al. The current role of colored doppler sonography in the preoperative evaluation of adnexal masses: pulsatility index, (PI), resistance index, (Rl) and peak velocity, (Vmax) // Ultrasound Obstet. Gynecol. 1996. V. 8. Suppl. 1. P. 226.
  9. Хэм И. и Кормак Д. Гистологическая характеристика внутренних половых органов // Гистология. М.: Мир, 1983. 154 с.
  10. Савицкий Г.А., Савицкий А.Г. Миома матки. Проблемы патогенеза и патогенетической терапии. СПб.: ЭЛБИ, 2000. 236 с.
  11. Буланов М.Н., Зыкин Б.И. Допплерография в онкогинекологии // Тезисы 3 съезда Ассо­циации специалистов ультразвуковой диагностики в медицине. М., 1999. С. 55.
  12. KurjakA., Kupesic S. Transvaginal color Doppler and pelvic tumor vascularity: lessons learn­ed and feature challenges // Ultrasound. Obstet. Gynecol. 1995. V. 6. P. 145-159.
  13. Valentin L. Gray scale sonography, subjective evaluation of the color Doppler image and me­asurement of blood flow velocity for distinguishing benign and malignant tumors of suspected adnexal origin II Eur. J. Obstet. Gynecol. Reprod. Biol. 1997. V. 72. P. 63-72.
  14. Tekay A; Jouppila P. Controversies in assessment of ovarian tumors with transvaginal color Doppler ultrasound II Acta Obstet. Gynecol. Scand. 1996. V. 75. № 4. P. 316-329.
  15. Bromley В., Goodman H., Benacerraf B.R. Comparison between sonographic morphology and Doppler waveform for the diagnosis of ovarian malignancy// J. Obstet. Gynecol. 1994. V. 84 P 434-437.
  16. Jukic S , KurjakA., Babic D., Kupesic S. Histopathological aspects of neovascularisation in ovarian neoplasms// Ultrasound Obstet. Gynecol. 1995. V. 6. Suppl. 2. P. 14.
  17. Sladkevicius P., Valentin L., Marsal K. Transvaginal gray-scale and Doppler ultrasound exa­minations of the uterus and ovaries in healthy postmenopausal women // Ultrasound Obstet. Gynecol. 1995. V. 6. № 2. P. 81-90.
  18. Zalel Y., Caspi В., Tepper R. Doppler flow characteristics of ovarian dermoid cysts - the unique appe— ranee of struma ovarii // Ultrasound. Obstet. Gynecol. 1996. V. 8. Suppl. 1. P. 186.
  19. Zalel Y., Caspi В., Tepper R. Doppler flow characteristics of dermoid cysts: unique appearence of s:-_- ma ovarii II J. Ultrasound Med. 1997. V. 16. № 5. P. 355-358.
  20. Exacoustos С , Tallone E., Carusotti C. et al. Transvaginal sonographic and color flow Doppler appea-- ance of low malignant potential ovarian tumors II Book of Abstracts of Sixth World Congress on Ultras­ound in Obstetrics and Gynecology. Washington, 1997. P. 124.
  21. Kurjak A., Predanic M. Ovarian cancer screening // Curr. Opin. Obstet. Gynecol. 1994. V. 6. Ns " P. 67-74.
  22. Bogner G., Gruber R., Steiner H. Is the assessment of ovarian masses with color Doppler ultrasci,-: dependent of training? // Ultrasound. Obstet. Gynecol. 1996. V. 8. Suppl. 1. P. 152.
  23. Tekay A., Jouppila P. Intraobserver variation in transvaginal Doppler blood flow measurements in nign ovarian tumors. Department of Obstetrics and Gynecology // Ultrasound Obstet. Gynecol. 199" V. 9. № 2. P. 120-124.
  24. Hata H., Hata K., Kitao M. Correlation between blood flow analysis and thymidine phosphorylase expression in tissue in the normal ovary and ovarian tumor// Ultrasound Obstet. Gynecol. 1996. V. 6 Suppl. 1 P. 10.
  25. Pascual A., Cameras O., Hereter L. et al. Can benign and malignant lesions be differentiated with colc Doppler? // Ultrasound Obstet. Gynecol. 1994. V. 4. Suppl. 1. P. 69.
  26. Aleem R, Zeitoun K., Calame R. et al. The characterization of flow signals from tubal and ovaris- arteries using intraoperative continuous wave Doppler // Ultrasound Obstet. Gynecol. 1994. V - P. 303-309.
  27. Kedar R.P., Bourne Т.Н., Powles T.J. et al. Effects of tamoxifen on the uterus and ovaries of postir- enopausal women in a randomised breast cancer prevention trial II Lancet. 1994. № 343. P. 1315
  28. Schieber M., Sohn Ch. Sonographic diagnosis of blood flow in tumors of uterus and ovary - a help iri diagnosis? // Ultrasound Obstet. Gynecol. 1995. V. 6. Suppl. 2. P. 104.
  29. Piatt L., Karlan B.Y., Lopez E. et al. Color Doppler and evaluation of ovarian masses // Ultrasounc Obstet. Gynecol. 1996. V. 8. Suppl.1. P. 243.
  30. Хмельницкий O.K. Патоморфологическая диагностика гинекологических заболеваний. СПб.: СС- ТИС, 1994.480 с.
  31. McKinlay S., Brambilla D., Posner J. The normal menopause transition // Maturitas. 1992. V. 1- P. 103-115.
  32. Hata K., Makihara K., Hata T. Transvaginal color Doppler imaging for hemodynamic assessment c~ reproductive tract tumors // Jpn. Int. J. Gynecol. Obstet. 1991. V. 36. P. 301-308.
  33. Kurjak A., Shalan S., Kupesic S. et al. Transvaginal color Doppler sonography in the assessment c" pelvic tumor vascularity// Ultrasound. Obstet. Gynecol. 1993. V. 3. P. 137-154.
  34. Сидорова И.С., Капустина И.А., Леваков С.А. Цветовое допплеровское картирование у больны-миомой матки II Ультразвуковая диагностика в акушерстве гинекологии и педиатрии. 1999. Т 7 №4. С. 308-311.
  35. Медведев М.В., Лютая Е.Н. Миома матки //Допплерография в гинекологии / Под ред. Б.И. Зыкина и М.В. Медведева. М.: Реальное время, 2000. С. 45-58.
  36. Лютая Е.Д. Допплерографическая диагностика миомы матки // Автореф. дисс. ... канд. мед нау- М., 1999. 20 с
  37. Matta W., Stabile I., Shaw R., et al. Doppler assessment of uterine blood flow changes in patients wit fibroids receiving the gonadotropine releasing hormone agonist buserelin // Fertil. Steril. 1988. V. 49 P. 1083-1085.
  38. Ximenes R., Acacio G., Rodrigues M The assessment of leyomioma vascularity and blood flov, characteristics by transvaginal color Doppler// Ultr. Obstet. Gynecol. 1996. V. 8. Suppl. 1. P. 54
  39. Hirai M., Shibata К., Sagai H. et al. Transvaginal pulsed and color Doppler sonography for the evalua­tion of adenomyosis // J. Ultr. Med. 1995. V. 14. P. 529-532.
  40. Jdrveld I., Tekay A., Joupilla P. The effect of a levonorgestrel-releasing intrauterine system on uterine artery blood flow in uterine artery in fertile women // Ultr. Obst. Gynecol. 1998. V. 8. Suppl. 1. P. 29.
  41. Szantho A., Szabo I. Nemet L. et al. Transvaginal color Doppler for assessment of uterine tumor vas­cularity // Ultr. Obstet. Gynecol. 1994. V. 4 Suppl. 1. P. 68.
  42. Aleem F., Predanic M., Calame R., et al. Transvaginal color and pulsed Doppler sonography of the en­dometrium: a possible role in reducing the number of dilatation and curettage procedures // J. Ultr. Med. 1995. V. 14. №2. P. 139-145.
  43. Липман А.Д. Диагностика и комплексное лечение больных гормонозависимыми заболеваниями матки с использованием эхографического мониторинга II Дисс.... докт. мед наук. М., 2000. 293 с.
  44. Kupesic S., Kurjak A. Doppler assessment of the normal endometrium and bening endometrial dis­orders // Doppler Ultrasound in Gynecology / Ed. A. Kurjak, A.C. Fleisher. The Parthenon Publishing Group, 1998. P. 89-99.
  45. Hata K., Hata Т., Kitao M. Intratumoral blood flow analysis in endometrium cancer: does it differ among individual tumor characteristics? // Gynecol. Oncol. 1996. V. 61. № 3. P. 341-344.
  46. Кателина С.Я., Сидоренков A.M. Сравнительная информативность трансвагинальной эхографии и допплерометрии в диагностике неопластических процессов эндометрия // Тез. докл. V съез­да Российской ассоциации врачей ультразвуковой диагностики в перинатологии и гинекологии. СПб., 1998. С. 73.
  47. Sheth S., Hamper U., McCollum M. et al. Endometrial blood flow analysis in postmenopausal women: can it help differentiate benign from malignant causes of endometrial thickening? // Radiology. 1995. V. 195. № 3. P. 661-665.
  48. Sladkevicius P., Valentin L., Marsal K. Endometrial thickness and Doppler velocimetry of the uterine ar­teries as discriminators of endometrial status in women with postmenopausal bleedingp. A comparative study //Am. J. Obstet. Gynecol. 1994. V. 171. № 3. P. 722-728.
  49. Carter J., Lau N., SaltzmanA. et al. Gray scale and color flow Doppler characterization of uterine tumors // J. Ultr. Med. 1994. V. 13. № 11. P. 835-840.
  50. Gonoscenti G., Meir Y., Fischer Tamaro L. et al. The diagnostic capacities of transvaginal echogra­phy and hysteroscopy in the characterization of endometrial pathology // Minerva Gynecol. 1995. V. 47. № 7-8. P. 293-300.
  51. Flam F., Almstrom H., Hellstrom A. et al. Value of uterine artery Doppler in endometrial cancer//Acta Oncol. 1995. V. 34. Ns 6. P. 779-782.
  52. El Ahmady O., Gad M., el Sheimy R. et al. Comparative study between sonography, pathology and UGP in women with perimenopausal bleeding //Anticancer Res. 1996. V. 16. № 4. P. 2309-2313.
  53. Vuento M., Pirhonen J., Makinen J. et al. Screening for endometrial cancer in asymptomatic postmeno­pausal women with conventional and color Doppler sonography // Br. J. Obstet. Gynecol. 1999. V. 106. № 1. P. 14-20.
  54. Проскурякова О.В. Эхографический и допплерографический мониторинг бессимптомного тече­ния постменопаузы // Дисс. ... докт. мед. наук. М., 2002. 303 с.
  55. Зыкин Б.И. Стандартизация допплерографических исследований в онкогинекологии // Дисс. ... докт. мед. наук. М , 2001. 275 с.
  56. Hata К., Hata Т., Manabe A. et al. New pelvic sonoangiography for detection of endometrial carcinoma: a preliminary report // Gynecol. Oncol. 1992. V. 45. № 2. P. 179-184.
  57. Ашрафян Л.А., Харченко H.B., Огрызкова В.Л. и др. Реален ли скрининг рака эндометрия? II Тез. докл. 3 съезда Российской ассоциации специалистов ультразвуковой диагностики в медицине. Москва, 1999. С. 6.
  58. Fleischer A., Rodgers W., Kepple D et al. 3D Color Doppler sonography of ovarian masses: a multipa- rameter analysis // J. Ultr. Med. 1993. V. 12. № 1. P. 41-48.

К главе 16

  1. Покровский А.В., Лисицин Ю.П., Харченко В.И., Куперберг Е.Б., Акопян А.С., Осинов Н.Н. Ангио- графическая служба в системе практического здровоохранения России II Ангиология и сосудистая хирургия. 1997. Ne 2. С. 12-18.
  2. Покровский А.В. Заболевание аорты и ее ветвей. М : Медицина, 1979.
  3. Graor R.A. Occlusive and aneurysmal aortoiliak disease //Aortoiliak disease. 1984 V. 75. Ns 7. P. 61-72.
  4. Legemate D.A., Teeuwen C., Hoenveld H., Ackerstaff R.G.A. The potential of duplex scanning to replace aortoiliac and femoropoplitea angiography II J. Vase. Surg. 1989. V. 3. P. 49-54.
  5. Raines J., Traad E. Noninvasive Evaluation of Peripheral Vascular Disease II Med. clin. N. Amer. 1980. V. 64. № 2. P. 283-304.
  6. Агаджанова Л.П. Ультразвуковая допплерография в диагностике заболеваний сосудов нижних конечностей // Вестник Акад. мед. наук СССР. 1986. Ne 2. С. 83-89.
  7. Лапин М Д., Дудкин Б.П., Долгих В.А., Воронцов В.В Ультразвуковая ангиография в диагно­стике окклюзирующих заболеваний магистральных артерий нижних конечностей // Вестн. хир. 1988. № 9. С. 30-32.
  8. Зубарев А.Р., Григорян Р.А. Ультразвуковое ангиосканирование. М.: Медицина, 1991.
  9. Abu Rahma A.F., Duthrich Е.В., Reiling M. Doppler Testing of Peripheral Vascular Occlusive Disease // Surg. Obstet. 1980. V. 150. Ns 1. P. 26-28.
  10. Woodcock J P. Doppler altrasound in clinical diagnosis II British. Med. Bull. 1980. V. 36. Ne 3. P. 243-248.
  11. Strandness D.E., Sumner D.S Applicatios of Ultrasound to the study of Arteriosclerosis Obliterans // Angiology. 1975. V. 26. № 2. P. 187-198.
  12. Yao J.S.T. Hemodinamic Stadies in peripherial deasease II Br. J. Surg. 1970. V. 57. P. 761-766.
  13. Berntein E.R, Stuart S.H., Froner A. The predictive value of noninvasive testing in peripherial vascular disease // Noninvasive Diagnostic Techniques in Vascular Disease / Ed. E.R Berntein. St. Louis: Mosby Company, 1982. P. 396-403.
  14. Carter S.A. Detection of peripherial arterial disease: is the clinical diagnosis adequate? // Nonin­vasive Diagnostic Techniques in Vascular Disease I Ed. E.F. Berntein. St Louis: Mosby Company 1982. P. 301-310.
  15. Johnston K.W. Doppler signal processing and wave form analisis: problems and solutions // Noninva­sive Diagnostic Techniques in Vascular Disease / Ed. E.F. Berntein. St. Louis: Mosby Company, 1982. P. 28-43.
  16. Theile B.L. Doppler in Peripheral Vascular Disease // Vascular and Doppler Ultrasound / Ed. Jaffe. New York, 1984. P 171-202.
  17. FronekA , Coel M., Berntein E.F The importence of combined multisegmental pressure and Dop­pler flow velocity study in the diagnosis of peripherial arterial occlusive disease // Surg. 1978. V. 84. P. 840-847.
  18. Hirai M., Schoop W. Clinical Significance of Doppler Velocity and Blood Pressure Measurements in Peripherial Arterial Occlusive Disease И Angiology. 1984. P. 45-53.
  19. Агаджанова Л.П. Количественная оценка ультразвуковых допплеровских сигналов скорости кро­вотока в норме и при заболевании периферических сосудов // Хирургия. 1988. Ne 10. С. 103-111.
  20. Fronek A., Coel М., Berntein Е F. Quantitative Ultrasonographic Studies of Lower Extremity Flow Velo­cities in Health and Disease // Circulation. 1976. V. 53. № 6. P. 957-960.
  21. Jao J.S.T., Flinn W.R., Bergan J.J. Progr. Cardiovasc. Dis. 1984. V. 26. Ns 6. P. 459-494.
  22. Bendick P.J., Glover J.L. Detection of subcritical stenoses by Doppler spectrum analysis // Surg. 1982. V. 91. №6. P. 707-711.
  23. Barrie W.E., Evans D M., Bell PR. The relationship between ultrasonic pulsatility index and proximal arterial stenosis // Brit. J. Surg 1979. V. 66. P. 366-369.
  24. Skidmore R., Woodcock J.P. Phisiological interpretations of Doppler shift waveforms // Ultrasound in Med. and Biol. 1980. V. 6. P. 227-231.
  25. Humphreies K.N. et al. Quantitative assessment of the common femoral-popliteal arterial segment using continuous wave Doppler ultrasound // Ultrasound in Med. and Biol. 1980. V. 6. P. 99-105.
  26. Carter S.A. Clinical Measurement of Systolic Pressure in Limbs with Arterial Occlusive Disease // JAMA. 1969. V. 207. № 10. P. 1869-1874.
  27. Sumner D.S. Hemodynamics and Pathophysiology of Arterial Disease // Vascular Surdery / Ed. R.B. Raterford. Phyloadelphia, 1984. V. 4. P. 19-44.
  28. Bridges R.A., Barnes R.W. Segmental Limb Pressure // Practical Noninvasive Vascular Diagnosis / Ed F.Kempczinski. Chicago, 1982.
  29. WinsorT. Influence of arterial disease on the systolic blood pressure gradients of the extremity//Am. J Med. Sci. 1950. V. 220. P. 117-120.
  30. Ware R.W., Laenger C.J. Inderect blood pressure measurement by Doppler ultrasonic kinetoarteriogra- phy // Med. Biol. 1967. V. 27. P. 3-7.
  31. Carter S.A., Lezack L.D. Digital systolic pressure in the lower limbs in arterial disease II Circulation. 1971. V. 43. P. 905-914.
  32. Hirai M., Schoop W. Hemodinamic assessment of the iliac disease by proximal thigh pressure and Dop­pler Femoral Flow Velocity // J. Cardivasc. Surg. 1984. V. 25. № 4. P. 365-369.
  33. Brener B.J., Tizo A.C., Alpert J. et al. Three techniques for assessing iliac artery stenosis: External femoral artery compression, segmental thigh pressures and intraarterial femoral pressure // Cardio­vascular Diagnosis / Ed. E B. Duthrich. Baltimore: Universiti Park Press, 1981.
  34. Colt J.D New Doppler pressure indexes plottet as curves: curve configuration used to determine sites of arterial obstruction //Am. J. Surg. 1978. P. 198-201.
  35. Barringer M., Poole G. V., Shircliffe A.C., Meredith J.W. The Diagnosis of Aortoiliac Disease //Ann. Surg. 1983. V. 197. № 2. P. 204-209.
  36. Brose W.G., Pierce G.E. Noninvase Measurement of femoral Artery Pressure for Evaluating Aortoiliac Occlusive Disease II J. of Surg. Res. 1985. V. 38. P. 201-209.
  37. Gillespu J.A. An evaluation of vasodilator drags in occlusive vascular disease by measurement // Angi- ology. 1966. V. 17. P. 280-285.
  38. FronekA., Yohansen K., Diiley R.B., Bernstein E.F. Ultrasonographically Monitored Postocclusive Re­active Hyperemia in the Diagnosis of peripherial Arterial Occlusive Disease // Circulation. 1973. V. 48 Ns 1. P. 149-152.
  39. Brener B.J., Raines J.K., Darling R.C. et al. Measurement of femoral arterial pressure during reactive hyperemia: an estimate of aortoiliac disease II Circulation. 1974. V. 49. Ns 50. P. 259-267.
  40. Baun G.M., Porter J.M. Vasodilating agents in peripheral arteriosclerotic disease // Vascular surgery. Philadelphia, 1984. P. 328-331.
  41. Иванов С.В., Кудряшев В.Е., Белецкий Ю.В., Золичев Г.Е. Диагностика и оценка тяжести артери­альной недостаточности нижних конечностей методом ультразвуковой флоуметрии в тредмил- тесте // Вестн. хир. им. И.И.Грекова. 1990. Ns 2. С. 47-51.
  42. Arfvidsson В., Wennmmalm A., Gelin J., Dahllof A., Jundholm К. Co-variation between walking ability an circulatory arterations in patients with intermittent claudication //Angiology. 1993. № 44. P. 1-10.
  43. Затевахин И.И., Цициашвили М 111., Золкин В.Н., Юдин Р.Ю. Использование тредмил-теста в диа­гностике и лечении хронической артериальной недостаточности (обзор литературы) II Ангиоло­гия и сосудистая хир. 1997. Ns 1. С. 141-145.
  44. Fontaine R. Les obliterations femoro-poplitees d'origine arteriosclereuse // J. Chiz. 1972. V. 104. Ns 6. P. 505-524.
  45. Хабазов Р.И. Лечение больных с «критической ишемией» нижних конечностей // Автореф. дисс. ... канд. мед. наук. М. 1987.
  46. Агаджанова Л.П. Программа ультразвукового обследования больных с хронической ишемией нижних конечностей в условиях современного ангиохирургического центра // Хирургия перитони­та. Ультразвук в хирургии. Омск, 1986. С. 160-162.
  47. Barber F.E., Baker D.W., Nation A.W.S., Strandness D.E., Ried J.M. Ultrasound duplex echodoppler scanner// JEEE. Transactions on Biomedical Engineering. 1974 Ns 21. P. 109-113.
  48. Strandness D.E. Echo-Doppler (duplex) ultrasonic scanning // J. Vase. Surg. 1985. № 2. P. 341-344.
  49. Monetc G.L., Yeager R.A., Lee R.W., Porter J.M. Noninvasive localisation of arterial occlusive disease: A comparison of segmental Doppler pressure and arterial duplex mapping // J. Vase. Surg. 1993. Ns 17. P. 578-582.
  50. Ильинский О.Э., Швальт П.Г. Дуплексное сканирование - основной диагностический метод в определении показаний к операциям в регионе глубокой артерии бедра II Ангиол. и сосудистая хир. 1996. Ns 2. С. 18-23.
  51. Jager К.А., Phillips D.J., Martin R.L. et ai. Noninvasive mapping of lower limb arterial lesions // Ultra sound Med. and Biol. 1985. Ns 5. P. 515-521.
  52. Эльсман Б.Х.П., Экельбоум Б.К., Легемэйт Д.А., Майер Р. Цветовое дуплексное сканирование при заболеваниях артерий нижних конечностей // Ангиол. и сосудистая хир. 1996. Ns 1. С. 20-31.
  53. Mitchell D.G. Color Doppler Imaging Principles Limitations and artifacts II Radiology. 1990. Ns 177. P. 1-10.
  54. Johnston K.W., Maruzzo B.S., Cobbolt R.S.C. Errors and artifacts of Doppler flowmeters and Their solution //Arch. Surg. 1977. Ns 112. P. 1335-1342.
  55. Jaffe C. Doppler Application and Limits of the Method //Vascular and Doppler Ultrasound / Ed. C. Jaffe. N.Y., 1984. P. 1-10.
  56. Sumner D.S. Volume plethysmography in vascular disease: an overview II Noninvasive diagnostic tech­niques in vascular disease I Ed. E.R Bernstein. St. Louis: The C.V. Mosby Company, 1985. P. 97-118.
  57. Raines J.K. The pulse volume recorder in peripheral arterial disease // Noninvasive diagnostic techniques in vascular disease / Ed. E.R Bernstein. St. Louis: The C.V. Mosby Company, 1985. P. 563-574.

К главе 17

  1. Савельев B.C. Флебология. M.: Медицина, 2001. 660 с.
  2. Гейман Д.В К вопросу о клапанной системе вен нижних конечностей // Хирургия 1948. № 6. С. 32-40.
  3. Костромов И.А. Коммуникационные вены нижних конечностей и их значение в патогенезе вари­козной болезни II Врачебное дело. 1951. № 1. С. 33-38.
  4. Червяков И.В. Диагностика недостаточности коммуникантных вен нижних конечностей // Вестник хирургии. 1973. Ns 8. С. 63-65
  5. Банков В.Н. Строение вен. М., 1974. С. 7-9.
  6. Fegan G. Variicose Veins. L. 1967. 89 p.
  7. Волчал Б.Е. Проблема венозного тонуса. М., 1966. С. 13-17
  8. Вельдман В.А. Заболевание венозный сосудистой системы. Л., 1967. С. 37-39.
  9. Данилов Н.В. Об активной функции вен // Вопр. коронарной и легочной патологии. Ростов-на- Дону, 1967. С. 28-30.
  10. Мамамтавришвили Д.Г. Болезни вен. М., 1964. С. 11-13.
  11. Куприянов В.В. Пути микроциркуляции. Кишинев, 1969. С. 23-27.
  12. Ludbrook J. Functional aspects of the veins of the Irg //Am. Heart J. 1966 V. 64, P 706-713
  13. Савельев B.C., Яблоков Е.Г. Кириенко А.И Тромбоэмболия легочных артерий. М Медицина, 1979 263 с
  14. Савельев B.C. Послеоперационные венозные тромбоэмболические осложнения: фатальная не­избежность или контролируемая опасность? // Хирургия 1999 № 6. С. 60-63
  15. Савельев В. С. Настоящее и будущее флебологии в России // Флеболимфология 1S98. № 9 С 2-4
  16. Яблоков Е. Г. Кириенко А.И Богачев В.Ю. Хроническая венозная недостаточность М.' Берег. 1999. 128 с
  17. Веденский А. Н. Варикозная болезнь J1 . Медицина. 1983 71 с.
  18. Лелюк В. Г Лелюк С Э Ультразвуковая ангиология. М Реальное время 1999. 238 с.
  19. Зубарев А.Р., Григорян РА. Ультразвуковое ангиосканирование. М.: Медицина, 1991. 175 с.
  20. Зубарев А. Р., Богачев В.Ю. Митьков В.В Ультразвуковая диагностика заболеваний вен нижних конечностей. М. Видар, 1999 104 с
  21. Константинова Г.Д, Зайцева Л А. Зубарев А.Р. и др. Неинвазивные методы диагностики хрониче­ской патологии вен нижних конечностей // Кардиология. 1988. № 6. С 76-79
  22. Алекперова Т. В. Ультразвуковая флебография - опыт применения в современной флебологическои практике // Ангиология сегодня. 1999. № 9. С. 2-9.

К главе 18

  1. Heidrich Н., Cachovan М„, Greutzig A, Rieger Н Trampisch Н. Guidelines for therapeutic studies in Fontaines stages ll-IV periferai arterial occlusive disease //VASA 1995 V 24 P 114-119.
  2. Zwiebei W J. Introduction to vascular ultrasonography. 3 th edition Philadelphia London Toronto, Mo­ntreal, Sydney, Tokyo: W.B. Saunders company, 1992. 405 p
  3. Затевахин И.И., Цициашвили М.Ш Юдин РЮ. Тредмип в диагностике и лечении хронической артериальной недостаточности. М , 1999 87 с
  4. Иванов С,В Кудряшев В.Э., Белецкий Ю.В., Золичев Г.Е Диагностика и оценка тяжести артери­альной недостаточности нижних конечностей методом ультразвуковой допплеровской флоуметрии в тредмил-тесте // Вестн.хирургии им. И.И. Грекова 1990. № 2. С. 47-50
  5. Иванов С В , Кудряшев В Э , Белецкий Ю В , Белов Ю.В. Функциональная классификация степе­ни тяжести артериальной недостаточности нижних конечностей по результатам многоступенчато­го тредмил-теста // Вестн. хирургии 1993 № 7. С 117-119.
  6. Иванов С В. Кудряшев В.Э Белецкий Ю.В, Леонова С Ф Допплерографические критерии опре­деления анаэробного порога и ишемии нижних конечностей // Мед. техника. 1995 Ns 5 С. 3-6.
  7. Иванов С.В Количественная оценка артериальной недостаточности в задачах протезирования нижних конечностей, хирургической и терапевтической коррекции нарушений периферического кровообращения //Дис докт мед. наук. М., 1996. 315 с.
  8. Кудряшев В.Э., Иванов С В., Белецкий Ю.В Количественная оценка нарушений кровообращения (пробы с физической нарузкой). М.. Медицина, 2000. 220 с.
  9. Myocardial Infarction. How to Prevent, How to Rehabilitate. Geneva: WHO 1973. 164 p.
  10. Wasserman K., Hansen J. Sue D., Cassaburi R Wipp В. Principles of Exercise Testing and Interpre­tation. 3 edition Philadelphia, Baltimore, New York, London Buenos Aires, Hong Kong Sydney Tokyo, 1999 556 p.
  11. Fontaine R. Les obliterations femoro-poplitiees о origine artemosklereuse//J. Chir Paris, 1972 V. 104. № 6. P. 505-524.
  12. Покровскии А.В. Клиническая ангиология М: Медицина, 1979, 340 с
  13. Иванов С.В., Кудряшев В.Э., Кириченко А.А. и др. Оценка фармакологической терапии перифе­рической артериальной недостаточности с помощью многоступенчатого тредмил-теста // Ангио­логия и сосудистая хирургия. 1996. № 2. С. 62-67.
  14. Иванов С.В., Кудряшев В.Э., Андреева Е.В., Родников В.Ф. Оценка тяжести артериальной не­достаточности культи нижней конечности (окклюзионная проба и тредмил-тест) // Ангиология и сосуд, хирургия. 1995. № 3. С. 113-118.
  15. Кудряшев В.Э., Иванов С.В., Иванов A.M., Белецкий Ю.В. и др. Очерки клинической физиологии в протезировании. Оценочные методы. М., 1997. 132 с.
  16. Иванов С.В., Уткин А.А. Влияние электростимуляции мышц при ходьбе на состояние перифери­ческого кровообращения культи бедра и сохранившейся конечности // Реабилитация инвалидов с культей бедра посредством программируемой электростимуляции мышц при ходьбе / Под ре­дакцией А.С. Витензона. М.: Зеркало, 2001. С. 157-168.

Предметный указатель

А

Б

Акустическим импеданс среды 15

Безопасность УЗ-аппаратуры 57

Анализ допплерограммы 27

Бляшка атеросклеротическая 99, 123-124

Анастомоз 78

Бляшки

Аномалии 179

- гетерогенные 123

- Арнольда-Киари 172, 179

- гомогенные 123

- Киммерле 172, 176, 179

- исследование в

Артериальная гипертензия 134

- - В-режиме 61

Артериальный круг большого мозга (виллизиев

--ЦДК 114

круг) 79 173

--ЭДК114, 115

Артерия

- классификация 123

- внутренняя сонная 78

-локализация 123

- глазная и ее вет ви 78

- морфология 123 124

- подключичная 75

- мягкая 124

- позвоночная 78

- осложненная 125

Артерии

- плотная 123

- брюшного отдела аорты 301 302

Брюшная аорта и ее ветви 301

- - окклюзия 302

- аневризмы 304

- магистральные головы 79

- окклюзии 301

- - окклюзия 83 84

- стенозы 301

- - стеноз 84. 85-87

- трехмерная реконструкция 308

- нижних конечностей 372


- - окклюзия 388

В

- - стеноз 388

- основания мозга 99-101

Вена

- верхняя полая 219 225

--окклюзия 108-110

--стеноз 108-110

- воротная 312

- трехмерная реконструкция 324 326

- Галена 216

- почечные 325 329

- нижняя полая 315

- - окклюзия 329

- - тромбоз и экстравазальная

- - стеноз 330

компрессия 309 315

Артерио-венозные мальформации 110 111

- синдром Бадда-Киари 315

Ауторегуляция 242

Венозная


- ангиодистония 166

- дисциркуляция 161

- классификация 37, 196-197


-дисгемия 161. 166, 170

- патологическая извитость 196

- - допплеровский паттерн 171

- хирургическое лечение 212, 303

- - клинические 170

Допплеровская тканевая визуализация 46

Вены

Допплеровский сдвиг частот 12, 18, 20

- верхние глазные 223

Допплерограммы анализ 27

- нижних конечностей 415

- аускультативный 379

- - тромбоз 423

- качественный 27, 28, 80, 383

- брахиоцефальные 219

- количественный 27, 29 80, 383

- типы строения 218

- спектральный 27

- тромбоз и экстравазальная компрессия 222

Допплерометрия 362

- яремные 219, 229

Дуплексный режим 37

- мозговые 215, 216

Дуплексное сканирование (см. цветовое ду­плексное сканирование) 39, 75, 114

- почечные 325


- - артерио-венозные фистулы 332

- артерий и вен нижних конечностей 405

- - тромбоз и экстравазальная компрес­

- диагностические критерии 409

сия 332

- магистральных артерий головы 79, 118

- шеи 222

- сосудов

Вертебрально-базилярная недостаточность 172

- - брюшного отдела аорты 304

Внутричерепное давление 164

--дуги аорты 115


- - основания мозга 126


- - шеи 116

Гемодинамика

3

- отдельных структур глаза 269


- при внутреннем эндометриозе 364

Задняя трифуркация 109

- при миоме матки 362

Золотой стандарт в ангиологии 372, 406

- яичников 358


Гидроцефалия 160

И

Гипоплазия артерий 329


Глазной анастомоз 78

Измерительный объем (см. Контрольный изме­рительный объем) 31, 35, 36


Измеритель потока крови с непрерывным излу­чением 19, 25, 26

Д




Давление

Импульсный допплеровскии прибор 20

Индекс

- артериальное 392

- вазомоторной реактивности 249

- - асимметрия 88

- давления 394

- - градиент 87, 392

- реактивности при 247

- - компрессионное 397

- - апноэтической нагрузке 248

- - сегментарное систолическое 392

- - гиперкапнической нагрузке 248

- внутричерепное 244

- - гипокапнической нагрузке 249

- пальцевое 395

Индекс

- сегментарное систолическое 379

- процент стеноза (STI) 29, 63

Деформации артерий 87, 196

- пульсации (PI) 29

  • систоло-диастолический (ISD) 29
  • сопротивления (Rl) 29, 63 Интенсивность ультразвука 16, 29 Инфракрасная церебральная оксиметрия 261 Ишемия нижних конечностей 435
  • острая 377
  • хроническая 377

К

Каротидно-кавернозное соустье 277

Качественный анализ допплерограмм артерий нижних конечностей 383

Количественный анализ допплерограмм артерий нижних конечностей 383

Контрольный измерительный объем 31, 35, 36

Коэффициент овершута 250

Кровоток

  • аудиохарактеристики 382
  • качественные показатели 27
  • количественные показатели 27
  • коллатеральный по
  • - артериальному кругу

большого мозга 94, 95

  • - артериям нижних конечностей 374
  • - ветвям брюшной аорты 374
  • - глазному анастомозу 93
  • - порто-системным путям 312
  • ламинарный 390
  • мозговой 241
  • нижней полой вены 309
  • по венам и синусам мозга 221
  • по венам шеи 222
  • по ветвям глазной артерии 82
  • по верхней глазной вене 82
  • портальной венозной системы 312
  • при внутреннем эндометриозе 356
  • реверберирующий 256
  • световая стимуляция 254
  • скорость
  • - конечная диастолическая 50
  • - линейная 81
  • - максимальная 49, 117
  • - объемная 118 --средняя 118
  • - усредненная по времени 117
  • - максимальная 117
  • трехмерная визуализация 47
  • турбулентный 390

Л

Локация артерий нижних конечностей 379 М

«Манжеточное сдавливание» мостиковых вен 171

Математическая модель кровообращения 55 Мезенхимальная дисплазия 168 Мигрень 131, 176

Микроэмболия сосудов мозга 114, 181 Многооконный режим 51

Мобильная нейродиагностическая бригада 259 Мозговой кровоток 258 Молочная железа 283

  • критерии оценки при ЦДС 286
  • опухоли 283
  • показатели гемодинамики 287, 298 Мониторинг кровотока 182 Мониторирование кровотока по СМА 182 Мошонка 344
  • кровоснабжение 344
  • ЦДС в диагностике 344 Мочевой пузырь
  • допплеровские технологии 338

Н

Неспецифический аортоартериит 303, 377 Нейросонография 140

  • методика 140
  • терминальный матрикс 147

О

Окклюзия

  • артерий брюшного отдела аорты 301
  • артерий нижних конечностей 383

  • артерий основания мозга 108, 109
  • магистральных артерий головы 83
  • плече-головного ствола 88
  • подключичной артерии (стил-синдром) 88, 89

Опухоли глаза 279

Острая ишемия нижних конечностей 377, 434

Ошибки техники исследования и диагностики при поражении 410

  • нижних конечностей 410

П

Перегибы и извитости артерий (см. деформа­ции) 87

Передняя трифуркация 104 Перемежающаяся хромота 379 Перинатальные поражения 146, 154

  • терминальный матрикс 147
  • перивентрикулярные кровоизлияния 146, 148
  • перивентрикулярная лейкомаляция 147, 151

Перфузионное давление 243 Подключичный стил-синдром 88, 89 Портальная гипертензия 310

-диагностика методом ЦДС 311, 313 Поджелудочная железа 315 Половой член 347

  • сосуды 347
  • эректильная дисфункция 350 Почки 325
  • УЗ-методики исследования 329
  • трансплантат 337 Предстательная железа 339
  • УЗ-методики исследования 339, 341 Проба
  • ауторегуляции 246
  • Вальсальва 246
  • закрывания-открывания глаз 105
  • Квеккештедта 164
  • Миллера 164
  • ортостатическая 246
  • поколачивания 81, 82
  • произвольной задержки дыхания 247
  • с ацетозоламидом (диамокс) 248
  • с нитроглицерином 164, 401
  • с СO2

Р

Рак поджелудочной железы 315

  • алгоритм УЗ-диагностики 316 Разрешение по дальности 19 Разрешение по частоте 21 Рефлекс 260
  • окуло-вестибулярный 260

С

Сегменты сосудов нижних конечностей 373

Семенные пузырьки 339

Синдром

  • подключичного обкрадывания 88-91
  • псевдотуморозный 170 Синкопальное состояние 175 Синусы черепа 216, 217
  • кавернозные 238
  • тромбоз 221, 234 Сканирование в В-режиме 36, 61, 223
  • нативная или тканевая гармоника 61, 64
  • панорамное сканирование 61
  • трехмерная реконструкция 65, 66
  • инверсионная гармоника 69 Скорость ауторегуляции 242, 252 Смерть мозга 256
  • УЗИ в диагностике 266
  • тетрада симптомов 260 Сосудисто-мозговая реактивность 248 Спектральное расширение 409 Спектральный анализ сигнала 21, 27, 33, 389 Спектр допплеровского сигнала 23

Стеноз артерий

  • брюшной полости 303
  • внутренней сонной 84, 85
  • интракраниальных 129
  • классификация 85
  • нижних конечностей 388


  • основания мозга 108, 109
  • спектральные характеристики 85 Стоп-феномен 257

Т

Тест

  • апноэтической оксигенации 247, 260
  • для артерий нижних конечностей 398
  • - нитроглицериновый 401
  • - стресс-тест 398
  • - постокклюзионной реактивной гиперемии 89, 399
  • - со сгибанием и разгибанием конечно­

сти 399

  • - тредмил-тест 399, 433
  • надбровный гемодинамический 81
  • реактивной гиперемии 89
  • компрессионный 82, 250
  • - ветвей глазной артерии (НГТ) 82 Технология «Sequoia» 45 ТКД-мониторинг кровотока no СМА 253
  • идентификация микроэмболических сигналов 182

-интраоперационный 192

Трехмерная эхография 65

Триплексный режим 36, 118

Тромбоз

  • вен нижних конечностей 415
  • вен портальной системы 312
  • верхнего саггитального синуса 221
  • кавернозного синуса 238
  • поперечного синуса 235
  • яремных вен 235 Турбулентный профиль потока 126

У

Ультразвуковая ангиография 62 УЗИ структур глаза 269, 271 Ультразвуковая допплерография 12, 61 Ультразвуковые контрастные вещества 67 Ультразвуковые окна

  • височное 97
  • орбитальное 98

-субокципитальное 99

Ф

Функциональные пробы для артерий нижних конечностей (см. Тест для артерий нижних ко­нечностей) 398

Фурье быстрое преобразование 21 Ц

Цветовое допплеровское картирование 23, 36,

43, 46, 61, 62

Цветовое дуплексное сканирование (см. цвето­вая допплеровская сонография) 39-41

  • сосудов матки 357
  • забрюшинного пространства 304, 321 Цервикальная цефалгия 177 Церебральная ангиодистония 164, 170 Церебральный васкулярный резерв 113, 179

Э

Экстра-интракраниальный анастомоз (ЭИКМА) 131

Элайзинг (aliasing) 38, 63 Эмболия сосудов мозга 181 -детекция микроэмболов 181

  • симптомные микроэмболы 190

-- при ПНМК и ишемическом инсульте 144

Эндартериит 377

Энергетическое допплеровское картирование 43, 44, 63

Эффект Допплера 11, 12, 18
